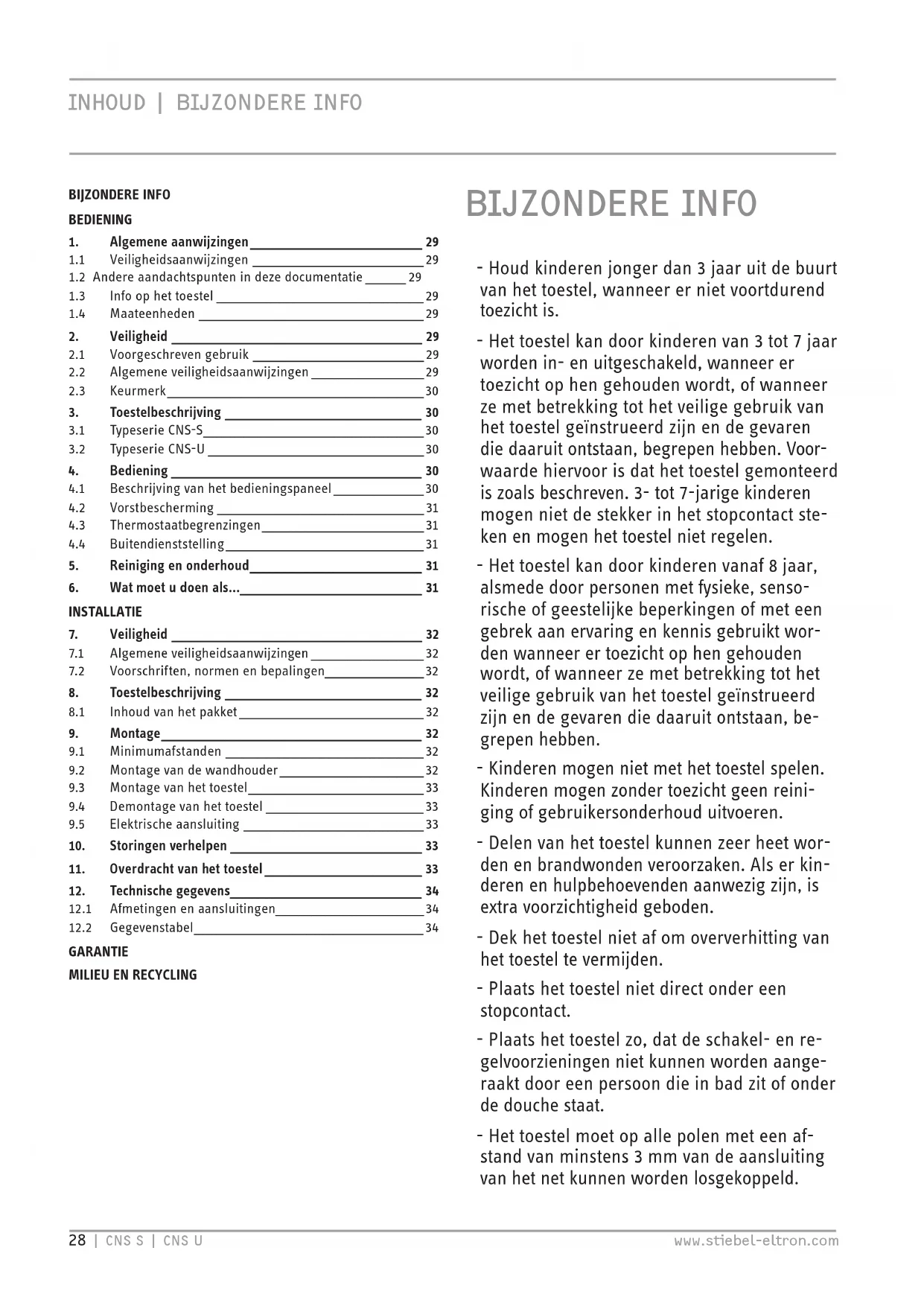

GEBRUIKSAANWIJZING CNS 250 F STIEBEL ELTRON

1. Algemene aanwijzingen 29

1.1 Veiligheidsaanwijzingen 29

1.2 Andere aandachtspunten in deze documentatie ____ 29

1.3 Info op het toestel 29

1.4 Maateenheden 29

1. Veiligheid 29

2.1 Voorgeschreven gebruik 29

2.2 Algemene veiligheidsaanwijzingen 29

2.3 Keurmerk 30

1. Toestelbeschrijving 30

3.1 Typeserie CNS-S 30

3.2 Typeserie CNS-U 30

1. Bediening 30

4.1 Beschrijving van het bedieningspaneel ____ 30

1. Reiniging en onderhoud 31

2. Wat moet u doen als... 31

INSTALLATIE

1. Veiligheid 32

7.1 Algemene veiligheidsaanwijzingen 32

7.2 Voorschriften, normen en bepalingen 32

1. Toestelbeschrijving 32

8.1 Inhoud van het pakket 32

1. Montage 32

9.1 Minimumafstanden 32

9.2 Montage van de wandhouder 32

9.3 Montage van het toestel 33

9.4 Demontage van het toestel 33

9.5 Elektrische aansluiting 33

1. Storingen verhelpen 33

2. Overdracht van het toestel 33

3. Technische gegevens 34

12.1 Afmetingen en aansluitingen 34

12.2 Gegevenstabel 34

GARANTIE

MILIEU EN RECYCLING

BIJZONDERE INFO

- Houd kinderen jonger dan 3 jaar uit de buurt van het toestel, wanneer er niet voortdurend toezicht is.

- Het toestel kan door kinderen van 3 tot 7 jaar worden in- en uitgeschakeld, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Voorwaarde hiervoor is dat het toestel gemonteerd is zoals beschreven. 3- tot 7-jarige kinderen mogen niet de stekker in het stopcontact steken en mogen het toestel niet regelen.

- Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met fysieke, sensorische of geestelijke beperkingen of met een gebrek aan ervaring en kennis gebruikt worden wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben.

- Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

- Delen van het toestel kunnen zeer heet worden en brandwonden veroorzaken. Als er kinderen en hulpbehoevenden aanwezig zijn, is extra voorzichtigheid geboden.

- Dek het toestel niet af om oververhitting van het toestel te vermijden.

- Plaats het toestel niet direct onder een stopcontact.

- Plaats het toestel zo, dat de schakel- en regelvoorzieningen niet kunnen worden aangeraakt door een persoon die in bad zit of onder de douche staat.

- Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net kunnen worden losgekoppeld.

• De stroomkabel mag bij beschadiging of vervanging alleen worden vervangen door een origineel onderdeel en door een installateur die daartoe door de fabrikant gemachtigd is.
• Monteer het toestel zoals beschreven in het hoofdstuk "Installatie/montage".

BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installateur.

Het hoofdstuk "Installatie" is bedoeld voor de installateur.

Info

Lees voor gebruik deze handleiding zorgvuldig door en bewaar de handleiding op een veilige plaats.

Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaar

Hier staan mogelijke gevolgen wanneer het veiligheidsvoorschrift wordt genegeerd.

Hier staan maatregelen om het gevaar af te wen- den.

1.1.2 Symbolen, soort gevaar

Symbool Soort gevaar

Letsel

Elektrische schok

Verbranding

(Verbranding, verschroeiing)

1.1.3 Trefwoorden

TREFWORD	Betekenis
GEVAAR	Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen.
WAARSCHUWING	Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen.
VOORZICHTIG	Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht worden genomen.

1.2 Andere aandachtspunten in deze documentatie

Info

Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.

Lees de aanwijzingsteksten grondig door.

Symbool Betekenis

Materièle schade

(toestel-, gevolg-, milieuschade)

Het toestel afdanken

- Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stap voor stap beschreven.

1.3 Info op het toestel

Symbool Betekenis

Toestel niet afdekken

1.4 Maateenheden

Info

Tenzij anders vermeld, worden alle maten in millimeters aangegeven.

2. Veiligheid

2.1 Voorgeschreven gebruik

Het toestel is bestemd voor het verwarmen van woonruimten.

Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig bediend worden door personen die daarover niet geïnstrueerd zijn. Het toestel kan ook buiten het huishouden gebruikt worden, bijv. in een klein bedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Elk ander gebruik geldt als niet reglementair gebruik. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruikte accessoires.

2.2 Algemene veiligheidsaanwijzingen

Gebruik het toestel enkel als het volledig geïnstalleerd is en als alle veiligheidsvoorzieningen aangebracht zijn.

WAARSCHUWING letsel

• Houd kinderen jonger dan 3 jaar uit de buurt van het toestel, wanneer er niet voortdurend toezicht is.
• Het toestel kan door kinderen van 3 tot 7 jaar worden in- en uitgeschakeld, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Voorwaarde hiervoor is dat het toestel gemonteerd is zoals beschreven. 3- tot 7-jarige kinderen mogen niet de stekker in het stopcontact steken en mogen het toestel niet regelen.
• Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met fysieke, sensorische of geestelijke beperkingen of met een gebrek aan ervaring en kennis gebruikt worden wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben.
• Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

WAARSCHUWING verbranding Gebruik het toestel niet...

• wanneer er door chemicaliën, stof, gassen of dampen gevaar voor brand of explosies bestaat in de ruimte.
• in de onmiddellijke omgeving van leidingen of containers met brandbare of explosieve stoffen;
• Wanneer in de opstelruimte werkzaamheden uitgevoerd worden, zoals leggen, slijpen, verzegelen.
• wanneer er wordt gewerkt met benzine, sprays, boenwas en dergelijke; Ventileer de ruimte voldoende voordat deze wordt verwarmd.
• Wanneer de minimumafstanden tot aangrenzende objectoppervlakken te klein worden, zoals bij meubels, gordijnen, vitrage en textiel of overig brandbaar materiaal.
• wanneer een toestelmodule is beschadigd, het toestel is gevallen of er reeds een storing was;

Er mogen op het toestel of in de onmiddellijke omgeving ervan geen brandbare, ontvlambare of warmte-isolerende voorwerpen of stoffen geplaatst worden, zoals wasgoed, dekens, tijdschriften, blikken boenwas of benzine, spuitbussen en dergelijke.

Delen van het toestel kunnen zeer heet worden en brandwonden veroorzaken. Als er kinderen en hulpbehoeven-den aanwezig zijn, is extra voorzichtigheid geboden.

Dek het toestel niet af om oververhitting van het toestel te vermijden.

Materièle schade

Ga niet op het toestel staan.

2.3 Keurmerk

Zie typeplaatje. Het typeplaatje zit aan de rechterbuitenkant op het toestel.

3. Toestelbeschrijving

Het toestel is een elektrisch convectieverwarmingstoestel, uitsluitend bestemd voor wandmontage.

Het toestel is bijv. geschikt als volledige verwarming of als verwarming voor het tussenseizoen of aanvullende verwarming in kleine ruimten, zoals een hobbykamer of logeerkamer.

De lucht in het toestel wordt door een verwarmingselement verwarmd en treedt via natuurlijke convectie aan de bovenzijde door het luchtuitlaatrooster naar buiten. Door de in de onderzijde van het toestel beschikbare openingen stroomt er koele omgevingslucht na.

3.1 Typeserie CNS-S

Na de wandmontage en de elektriciteitsaansluiting via een stekker is het toestel gereed voor gebruik.

3.2 Typeserie CNS-U

Na wandmontage en elektriciteitsaansluiting via een toestelaansluitdoos voor vaste aansluiting is het toestel gereed voor gebruik.

4. Bediening

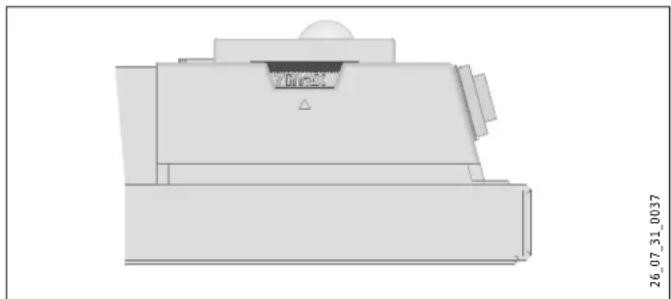

4.1 Beschrijving van het bedieningspaneel

▶ Schakel het toestel in via de schakelaar aan de rechterzijde van het toestel.
▶ Stel de gewenste kamertemperatuur traploos in met behulp van de temperatuurinstelknop (voor temperatuurwaarden zie hoofdstuk Technische gegevens).

Zodra de ingestelde kamertemperatuur is bereikt, wordt deze door periodieke verwarming constant op de ingestelde temperatuur gehouden (het verwarmingsvermogen van het toestel moet dan wel aan de benodigde warmtebehoefte van de kamer voldoen).

Wanneer er verschillende toestellen in een kamer beschikbaar zijn, is de instelling via de temperatuurinstelknop op elk toestel mogelijk verschillend.

Info

Het toestel moet tijdens het ventileren van de kamer worden uitgeschakeld om een te hoog stroomverbruik te voorkomen, wanneer de vensters zijn geopend.

Zet de temperatuurinstelknop tegen de rechteraanslag aan.

In deze stand schakelt de thermostaat de verwarming automatisch in, als de kamertemperatuur tot onder de vorstbeschermingstemperatuur daalt.

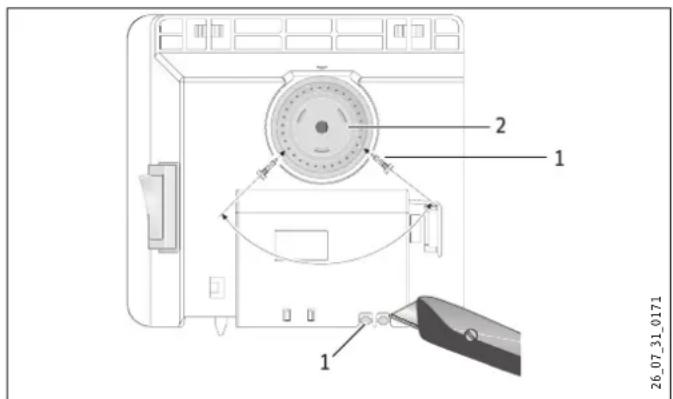

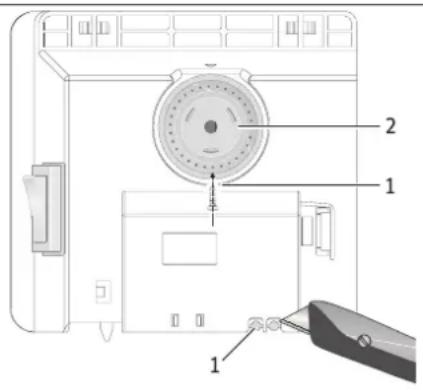

Het is mogelijk om met de beide pennen die aan de achterzijde van de schakelbehuizing zitten, de thermostaat op een bepaalde instelling vast te leggen of het temperatuurinstelbereik te begrenzen.

▶ Breek de pen eruit.
▶ Steek een pen in het gat aan de overkant (zie afbeelding) on de ingestelde temperatuur vast te leggen.

1 Pen
2 Temperatuur-instelknop

▶ Stel altijd de minimumwaarde en maximumwaarde in op temperatuurinstelknop en steek de pen altijd in een iets verplaatst gat aan de overkant (zie afbeelding) om het temperatuurinstelbereik te begrenzen.

5. Reiniging en onderhoud

Spuit geen reinigingsspray in de luchtspleten.

Let erop dat er geen vocht binnendringt in het toestel.

▶ Als er een lichte, bruinachtige verkleuring optreedt op de behuizing van het toestel, moet deze zo vlug mogelijk met een vochtige doek worden afgeveegd.
▶ Reinig het toestel in koude toestand met gebruikelijke onderhoudsmiddelen. Vermijd schurende en bijtende onderhoudsmiddelen.

Info

Het is raadzaam bij de periodieke onderhoudsbeurten ook de controle- en regelementen te laten testen. Uiterlijk tien jaar na de eerste ingebruikneming dient een installateur de veiligheids-, controle- en regelementen te controleren.

6. Wat moet u doen als...

... het toestel niet verwarmt:

Controleer de ingestelde temperatuur op het toestel en de zekering van de huisinstallatie.

Het toestel heeft een veiligheidsthermostaat die het toestel bij oververhitting uitschakelt. Na het verhelpen van de oorzaak (bijvoorbeeld afgedekte luchtuitlaat- of -inlaatopening) wordt het toestel na een afkoeltijd van enkele minuten weer ingeschakeld.

Als u de fout niet kunt verhelpen, informeert u de installateur. Als u hem het nummer op het typeplaatje doorgeeft (nr. XXXXXX - XXXX - XXXXXX), kan hij u sneller en beter helpen.

2 1 1 26_07_31_0171

1 Pen
2 Temperatuur-instelknop

4.4 Buitendienststelling

▶ Stel de schakelaar rechts op het toestel in op UIT.

INSTALLATIE

7. Veiligheid

Installatie, ingebruikname, onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en vervangingsonderdelen voor het toestel.

WAARSCHUWING elektrische schok

Plaats het toestel bij wandmontage op een wijze dat schakel- en regelinrichtingen niet kunnen worden aan- geraakt door een persoon die in bad zit of onder de douche staat.

Materièle schade

• Bevestig het wandtoestel alleen op een verticale wand die bestand is tegen een temperatuur van minstens 85 °C;
• Houd de minimale afstanden tot naastliggende oppervlakken aan.
• Plaats het toestel niet direct onder een stopcontact.
• Let erop dat de aansluitkabel niet in contact komt met de onderdelen van het toestel.

7.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en be- palingen in acht.

8. Toestelbeschrijving

8.1 Inhoud van het pakket

Bij het toestel wordt het volgende geleverd:

- Wandhouder (hangt aan het toestel)

9. Montage

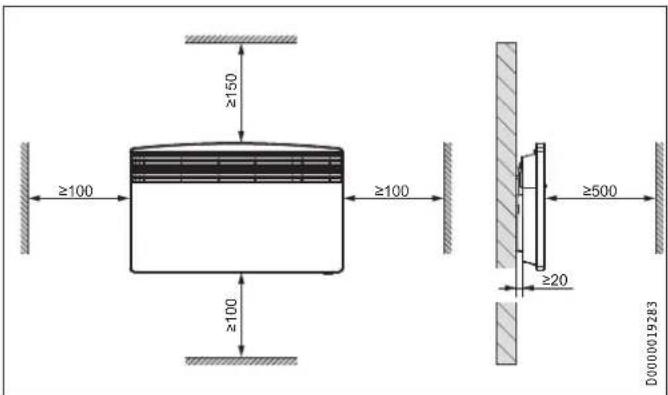

9.1 Minimumafstanden

≥150 ≥100 ≥100 ≥100 ≥500 ≥20 D0000019283

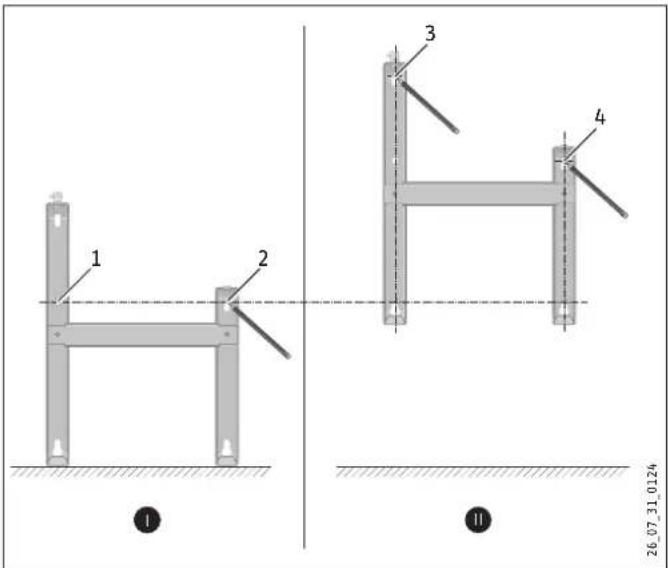

9.2 Montage van de wandhouder

Info

Het is ook mogelijk de wandhouder als sjabloon voor de wandbevestiging te gebruiken. Dat is een garantie voor de noodzakelijke afstand tot de vloer.

1 2 3 4 26_07_31_0124 ① ⑪

▶ Hang de wandhouder op;
plaats de gecentreerde wandhouder horizontaal op de vloer en markeer de boorgaten van punt 1 en 2;
▶ hef de wandhouder omhoog, zodat de onderste boorgaten in de wandhouder precies de zojuist geplaatste markeringen op de montagewand afdekken;
▶ markeer boorgaten 3 en 4 op de montagewand;
▶ boor gaten in alle 4 markeringen.
▶ Bevestig de wandhouder met geschikt bevestigingsmateriaal (schroeven, pluggen) afhankelijk van de soort wand. Via de verticale slobgaten is het mogelijk een verschoven montage-gat te compenseren.

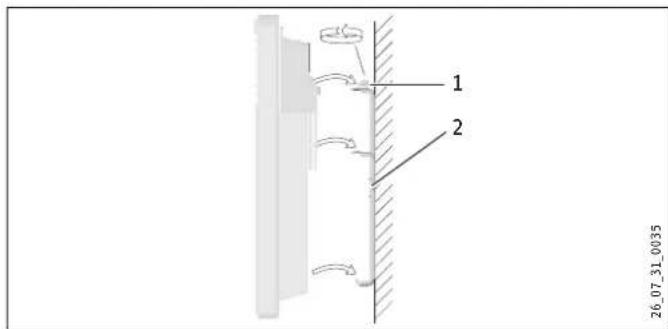

9.3 Montage van het toestel

• Hang het toestel met de ophangsleuven in de achterzijde van het toestel tegelijkertijd op de vier beugels van de wandhouder;
  ▶ druk het toestel aan tot aan de grendelinrichting;

1 2 26_07_31_0035

1 Borgbout
2 Wandconsole

Draai de borgbouten van de wandhouder met de wijzers van de klok mee tot tegen de aanslag, zodat de bevestiging is vergrendeld.

1 2 3 26_07_31_0127

1 Toestel
2 Veiligheidsventielje
3 Borgbout

- druk het veiligheidsventielje op de borgbout, zodat deze niet meer kan worden teruggedraaid.

9.4 Demontage van het toestel

1 2 3 26_07_31_0128

1 Toestel
2 Veiligheidsventielje
3 Borgbout

▶ Maak het veiligheidsventielje op de borgbout los;
- draai de borgbout van de wandhouder los tegen de wijzers van de klok in;
▶ hef het toestel licht op en neem het naar voren van de wandhouder af.

9.5 Elektrische aansluiting

▶ Let erop dat op locatie de diameter van de toevoerleiding voldoende is.
Let er bij het aansluiten op een geaard stopcontact op dat het geaard stopcontact na de installatie van het toestel vrij toegankelijk is.

WAARSCHUWING elektrische schok

Voer alle werkzaamheden voor elektriciteitsaansluitingen en montage uit conform de voorschriften.

• Het toestel moet op alle polen met een afstand van minstens 3 mm van het stroomnet kunnen worden losgekoppeld.
• Installatie op een vaste elektrische aansluitkabel is niet toegestaan.

Info

Houd rekening met de gegevens op het typeplaatje. De aangegeven spanning moet overeenkomen met de netspanning.

10. Storingen verhelpen

De netaansluitkabel mag bij vervanging alleen door een vakman worden vervangen door onze originele vervangingsonderdelen.

11. Overdracht van het toestel

Leg aan de gebruiker uit hoe het toestel werkt. Schenk daarbij vooral aandacht aan de veiligheidsaanwijzingen. Geef de bedienings- en installatiehandleiding aan de nieuwe gebruiker.

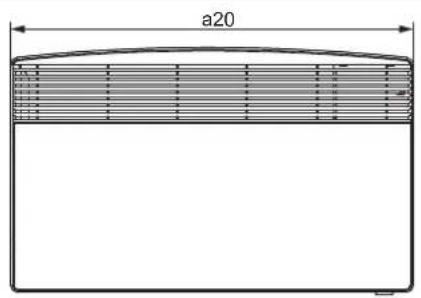

12.1 Afmetingen en aansluitingen

a20

b01 163 261 i13

D0000019277

	CNS			50 S/U	75 S/U	100 S/U	125 S/U	150 S/U	175 S/U	200 S/U	250 S/U	300 S/U
a20	Toestel	Breedte	mm	370	445	445	590	590	740	740	890	1040
b01	Doorvoer voor elektriciteitskabels
i13	Wandconsole	Afstand van het gat	mm	121	195	195	343	343	491	491	639	787

12.2 Gegevenstabel

CNS 50-300 S

		CNS 50 S220716	CNS 75 S220717	CNS 100 S220718	CNS 125 S220719	CNS 150 S220720	CNS 175 S220721	CNS 200 S220722	CNS 250 S220723	CNS 300 S220724
Elektrische gegevens
aansluitvermogen	kW	0,5	0,75	1,0	1,25	1,5	1,75	2,0	2,5	3,0
netaansluiting		1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V
Afmetingen
Hoogte	mm	450	450	450	450	450	450	450	450	450
Breedte	mm	370	445	445	590	590	740	740	890	1040
Diepte	mm	100	100	100	100	100	100	100	100	100
Gewichten
Gewicht	kg	3,8	4,4	4,4	5,7	5,7	6,8	6,8	8,1	9,4
Uitvoeringen
Vorstbescher-mingsstand	°C	7	7	7	7	7	7	7	7	7
Beschermings-graad (IP)		IP24	IP24	IP24	IP24	IP24	IP24	IP24	IP24	IP24
Beveiligingsklasse		II	II	II	II	II	II	II	II	II
Kleur		alpinewit	alpinewit	alpinewit	alpinewit	alpinewit	alpinewit	alpinewit	alpinewit	alpinewit
Waarden
Instelbereik	°C	7-30	7-30	7-30	7-30	7-30	7-30	7-30	7-30	7-30

CNS 50-300 U

		CNS 50 U	CNS 75 U	CNS 100 U	CNS 125 U	CNS 150 U	CNS 175 U	CNS 200 U	CNS 250 U	CNS 300 U
		220725	220726	220727	220728	220729	220730	220731	220732	220733
Elektrische gegevens
aansluitvermogen	kW	0,5	0,75	1,0	1,25	1,5	1,75	2,0	2,5	3,0
netaansluiting		1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V
Afmetingen
Hoogte	mm	450	450	450	450	450	450	450	450	450
Breedte	mm	370	445	445	590	590	740	740	890	1040
Diepte	mm	100	100	100	100	100	100	100	100	100
Gewichten
Gewicht	kg	3,3	4	4	5,2	5,2	6,3	6,3	7,7	8,9
Uitvoeringen
Vorstbescher-mingsstand	°C	7	7	7	7	7	7	7	7	7
Beschermings-graad (IP)		IP24	IP24	IP24	IP24	IP24	IP24	IP24	IP24	IP24
Beveiligingsklasse		II	II	II	II	II	II	II	II	II
Kleur		alpinewit	alpinewit	alpinewit	alpinewit	alpinewit	alpinewit	alpinewit	alpinewit	alpinewit
Waarden
Instelbereik	°C	7-30	7-30	7-30	7-30	7-30	7-30	7-30	7-30	7-30

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

ZVLÁŠTNÍ POKYNY

OBSLUHA

1. Obecné pokyny 37
