HASZNÁLATI ÚTMUTATÓ DW 125 Quick METABO

Eredeti üzemeltetési útmutató Kizárólagos felelősségünk tudatában kijelentjük: Ezek a sűrített levegős sarokcsiszolók – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) lásd a 3. oldalon. Ez a sűrített levegős szerszám eredeti Metabo alkatrészek használata esetén alkalmas fémek, beton, kőzet és más hasonló anyagok csiszolására és darabolására víz felhasználása nélkül, professzi- onális területen. Nem alkalmas polírozásra, csiszolópapírral történő csiszolásra, drótkefével történő munkavégzésre. A szerszámot csak sűrítettlevegő-tápellátással szabad üzemeltetni. A sűrített levegős szerszámon megadott maximális megengedett üzemi nyomást nem szabad túllépni. A sűrített levegős szerszámot nem szabad robbanásveszélyes, éghető vagy az egészségre ártalmas gázokkal üzemeltetni. Nem alkalmazható emelőként, törő vagy ütőszerszám- ként. Bármely más felhasználás ellentétes a szerszám rendeltetésével. A nem rendeltetésszerű haszná- lat, a sűrített levegős szerszámon végrehajtott mó- dosítások, illetve a gyártó által nem ellenőrzött és nem engedélyezett módosítások miatt előre nem látható károk keletkezhetnek! A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli. Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági tudnivalókat. Saját testi épsége és a sűrített levegős szerszám védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegré- szekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át az üzemeltetési útmutatót. FIGYELMEZTETÉS Olvassa át az összes biztonsági tudnivalót és utasítást. A bizton- sági tudnivalók és utasítások betartásának elmu- lasztása elektromos áramütést, tüzet és/vagy súlyos sérüléseket okozhat. Gondosan őrizze meg valamennyi biztonsági tudnivalót és utasítást. Csak ezekkel a dokumentumokkal együtt adja tovább másnak a sűrített levegős szerszámot. - A felhasználónak vagy a felhasználó munkaadó- jának fel kell becsülnie azokat a specifikus kocká- zatokat, amelyek az egyes alkalmazások során felléphetnek. - A biztonsági tudnivalókat beüzemelés, üzemel- tetés, javítások, karbantartások végzése és tarto- zékalkatrészek cseréje előtt, valamint a sűrített levegős szerszám közelében végzendő munka előtt el kell olvasni és meg kell érteni. Ennek elmu- lasztása súlyos testi sérülésekhez vezethet. -A sűrített levegős szerszámot kizárólag képesített és kiképzett kezelőszemélyzet üzemelheti be, állíthatja be és használhatja. -A sűrített levegős szerszámon nem szabad módo- sításokat végrehajtani. A módosítások csökkent- hetik a biztonsági óvintézkedések hatékonyságát, és növelhetik a kezelő veszélyeztetettségét. - Soha ne használjon sérült sűrített levegős szer- számot. Gondosan ápolja a sűrített levegős szer- számokat. Ellenőrizze rendszeresen a mozgó alkatrészek kifogástalan működését és szorulás- mentességét, továbbá azt, hogy vannak-e törött vagy olyan mértékben sérült alkatrészek, hogy azok már a sűrített levegős szerszám működését akadályozzák. Ellenőrizze a táblák és a feliratok hiánytalanságát és olvashatóságát. A sérült részeket a készülék használata előtt javíttassa meg vagy cseréltesse ki. Sok olyan baleset történik, amelyet a s űrített levegős szerszám nem kielégítő karbantartására lehet visszavezetni.

4.1 Kirepülő alkatrészek miatti veszélyek

- Betétszerszám- vagy tartozékcsere, ill. beállítás vagy karbantartás végzése előtt válassza le a sűrí- tett levegős szerszámot a sűrített levegő tápellá- tásról. - Munkadarab, tartozékok vagy a sűrített levegős szerszám törése esetén nagy sebességgel alkat- részek repülhetnek ki. - Üzemeltetéskor, tartozékalkatrészek cseréjekor, valamint sűrített levegős szerszámon végzett javí- tási és karbantartási munkák alkalmával mindig ütésálló szemvédőt kell viselni. A szükséges védelem fokozatát minden használat előtt külön kell megítélni. -Győződjön meg a munkadarab biztos rögzíté- séről. - Biztosítani kell, a csiszolóanyag megbízhatóan legyen rögzítve a hozzá való gépen. -Ellenőrizni kell, hogy a csiszolóanyag percenkénti fordulatszáma legalább egyenlő-e a tengely névleges fordulatszámával vagy nagyobb annál. Tilos keféket felszerelni az olyan gépekre, amelyek maximális megengedett fordulatszáma magasabb, mint a kefék maximális megengedett fordulatszáma; -Győződjön meg a védőburkolat felszerelt, jó és megfelelően rögzített állapotáról, illetve rend- szeres ellenőrzéséről. - Rendszeresen ellenőrizni kell, hogy a sűrített levegős szerszám fordulatszáma nem haladja-e

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

4. Különleges biztonsági

meg a szerszámon elhelyezett fordulatszám- adatot. Ezeket a fordulatszám-ellenőrzéseket felhelyezett betétszerszám nélkül kell végezni. A Metabo ügyfélszolgálata el tudja végezni az ilyen ellenőrzéseket. - Biztosítsa, hogy a munka során keletkező szikrák és töredékek ne jelentsenek veszélyt. - Betétszerszám- vagy tartozékcsere, ill. beállítás, karbantartás vagy tisztítás végzése előtt válassza le a sűrített levegős szerszámot a sűrített levegő tápellátásról. - Ellenőrizni kell, hogy a rögzítőkarimák használata a gyártó előírásainak megfelelően történik-e, továbbá hogy a karimák állapota jó, repedés- és hasadásmentes, illetve sík; - Ellenőrizni kell a tengely és a tengelymenet épségét és kopását.

4.2 Elkapás és rácsavarodás okozta veszé-

lyek - Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol haját, ruháját és kesztyűjét a sűrített levegős szerszámtól és a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek elkaphatják. Fennáll a sérülés veszélye.

4.3 Üzem közben fennálló veszélyek

- A kezek és más testrészek vágott sérüléseinek elkerülése érdekében kerülje az érintkezést a forgó tengellyel és a felszerelt csiszolótárcsával. -A sűrített levegős szerszám használatakor a kezelő kezei olyan veszélyeknek lehetnek kitéve, mint pl. vágások, horzsolódások és hőhatás. Viseljen megfelelő, a kezeit védő kesztyűt. -A sűrített levegős szerszám mérete, súlya és telje- sítménye miatt a kezelőnek és a karbantartó személyzetnek fizikailag alkalmasnak kell lennie a szerszám biztos használatára. - Tartsa helyesen a sűrített leveg ős szerszámot: álljon készen arra, hogy ellenhatást fejtsen ki a normál vagy hirtelen mozgásokkal szemben – legyen mindkét keze készenlétben. - Ügyeljen arra, hogy biztosan álljon, és az egyen- súlyát mindig tartsa meg. - Kerülje el a véletlenszerű bekapcsolást. A levegő- ellátás kimaradása esetén kapcsolja ki a be-/ kikapcsolóval a sűrített levegős szerszámot. - Csak a gyártó által ajánlott kenőanyagokat hasz- nálja. - Viseljen személyi védőfelszerelést és mindig használjon védőszemüveget. A készülék fajtá- jának és alkalmazási területének megfelelő személyi védőfelszerelések, pl. védőkesztyű, védőöltözék, porvédő maszk, csúszásbiztos védőcipő, védősisak vagy hallásvédő viselése csökkenti a sérülések kockázatát, ezért ajánlott. - Legyen tudatában, hogy a gép a be- / kikapcsoló működtetésekor elindul - a mozgó betétszerszám veszélyes. - Fejmagasság felett végzett munkák alkalmával viseljen védősisakot. - A gép kifutással áll le, kikapcsolás után csak akkor tegye le, ha a motor már teljesen leállt. - Daraboláskor a munkadarabot úgy kell megtá- masztani, hogy a vágónyílás a teljes megmun- kálás során állandó vagy növekvő szélességű legyen. - Ha a csiszolóanyag beragad a vágónyílásba, akkor ki kell kapcsolni a csiszológépet és ki kell lazítani a csiszolótárcsát. A munka folytatása előtt ellenőrizni kell a csiszolóanyag megfelelő rögzí- tését és épségét; - A csiszoló- és darabolótárcsák oldalcsiszolásra nem használhatók (kivéve az erre a célra készült tárcsákat). A csiszolóanyaghoz való csiszológé- peket a csiszolóanyag maximális kerületi sebes- ségéhez tartozó fordulatszámnál nagyobb fordu- latszámmal használni tilos; -Győződjön meg róla, hogy senki sem tartózkodik a közvetlen közelben. -Személyi védőfelszerelést, például megfelelő kesztyűt, kötényt és véd ősisakot kell használni. - A csiszolás során keletkező szikrák meggyújt- hatják a ruházatot és súlyos égési sérüléseket okozhatnak. Biztosítsa, hogy a szikrák ne eshes- senek a ruházatra. Viseljen tűzgátló ruhát és gondoskodjon róla, hogy legyen egy vödör víz a közelben.

4.4 Az ismétlődő mozgások okozta veszé-

lyek -Sűrített levegős szerszámmal végzett munka során kellemetlen érzet támadhat a kezekben, karokban, vállakban, nyaki zónában vagy egyéb testrészekben. -Sűrített levegős szerszámmal végzett munkához vegyen fel kényelmes testtartást, ügyeljen a biztonságos tartásra, és kerülje a kedvezőtlen, ill. olyan a testhelyzeteket, amelyekben nehéz az egyensúly megtartása. A kezelőnek hosszú ideig tartó munka közben változtatnia kell a testtar- tásán, ez segíthet a kellemetlen következmények és az elfáradás elkerülésében. - Ha a felhasználó olyan tüneteket érzékel, mint pl. tartósan rossz közérzet, panaszok, zakatolás, fájdalom, bizsergés, süketség, égető érzés vagy merevség, akkor ne hagyja figyelmen kívül ezeket a figyelmeztető jeleket. A kezelő tájékoztassa ezekről a munkaadóját, és konzultáljon szakkép- zett orvossal.

4.5 A tartozékok okozta veszélyek

- Betétszerszám vagy tartozék rögzítése vagy cseréje előtt válassza le a sűrített levegős szer- számot a levegőellátásról. - Csak olyan tartozékot használjon, amely ehhez a készülékhez készült, és megfelel az ebben az üzemeltetési útmutatóban megadott követelmé- nyeknek és adatoknak. - Kizárólag jó állapotban lévő betétszerszámokat használjon. Az alkatrészek kifogásolható állapota oda vezethet, hogy azok használat közben eltörnek és kirepülnek. -Győződjön meg róla, hogy a csiszolóanyag méretei megfelelnek-e a csiszológép méreteinek, és hogy a csiszolóanyag illeszkedik-e a tengelyre

-Győződjön meg róla, hogy a csiszolóanyag menettípusa és -mérete pontosan megfelel-e a tengely menete típusának és méretének. - Használat előtt győződjön meg a csiszolóanyag megfelel ő rögzítéséről és elegendően meghúzottMAGYARhu

állapotáról; a csiszolóanyaghoz használt csiszoló- gépet biztosított helyzetben legalább egy percig üresjárati fordulatszámmal járatni kell; fokozott rezgések vagy más hibák észlelése esetén a gépet azonnal ki kell kapcsolni; a hibák okát meg kell határozni. - A tengely méreteinek és más fontosabb adatainak ellenőrzésével el kell kerülni, hogy a tengelyvég elérje a géptengelyre való felerősítést szolgáló menetes betétekkel rendelkező fazékkorongok, csiszolókúpok vagy csiszolócsapok nyílásának alját; -Szűkítőidomokkal vagy szűkítőhüvelyekkel szállí- tott, vagy azokkal használandó csiszolóanyagok esetén a felhasználónak meg kell győződnie arról, hogy a szűkítőidom vagy szűkítőhüvely nem éri el a felfogókarima homlokoldalát, illetve hogy a szorítóerő elegendő a csiszolóanyag forgó hajtá- sának megcsúszás nélküli biztosításához. - Olyan esetekben, amikor különböző típusú és méretű csiszolóanyagokhoz különböző rögzítőka- rimák tartoznak, a rögzítést mindig a használt csiszolóanyaghoz való karimával kell végezni. - Kerülje a közvetlen kapcsolatot a betétszer- számmal használat közben és után, mert az forró és éles lehet.

4.6 Veszélyek a munkahelyen

- A munkahelyi sérülések fő okai a megcsúszás, megbotlás és az elesés. Ügyeljen az olyan felüle- tekre, amelyek a sűrített levegős szerszám hasz- nálata folytán csúszóssá válhatnak, ügyeljen továbbá a levegőtömlő miatt fennálló megbotlási veszélyre. - Ismeretlen környezetben óvatosan járjon el. Rejtett veszélyforrást képezhetnek az elektromos kábelek vagy egyéb tápvezetékek. -A sűrített levegős szerszámot nem robbanásve- szélyes légtérben való használatra tervezték, és nem rendelkezik az elektromos áramforrásokkal való érintkezés elleni szigeteléssel. -Győződjön meg róla (pl. fémdetektor segítsé- gével), hogy a megmunkálandó felületben nincsen áram-, víz- vagy gázvezeték.

4.7 Por és gőzök okozta veszélyek

-A sűrített levegős szerszám használatakor kelet- kező porok és gőzök egészségkárosodást (pl. rák, születési rendellenesség, asztma és/vagy bőrbetegség) okozhatnak; ezen veszélyek vonat- kozásában elengedhetetlen a kockázatok felmé- rése és megfelelő szabályozási mechanizmusok életbe léptetése. - A kockázatfelmérésnél figyelembe be kell venni a sűrített levegős szerszám használatakor kelet- kező port és az ekkor esetlegesen felkavarodó egyéb meglevő port is. -A sűrített levegős szerszámot a jelen útmutatóban szereplő ajánlások szerint kell üzemeltetni és karbantartani, hogy a felszabaduló porok és gőzök mennyisége minimumra csökkenjen. - A távozó levegőt úgy kell elvezetni, hogy poros környezetben a por felkavarodása minimumra csökkenjen. -Ha por vagy gőz keletkezik, a fő feladat azok elle- nőrzés alatt tartása a felszabadulásuk helyén. - Minden, a szálló por vagy gőz felfogására, elszí- vására vagy elnyomására szolgáló beépített alkat- részt vagy tartozékot a gyártó utasításainak megfelelően, szabályszerűen kell használni és karbantartani. - A fogyó anyagokat és a betétszerszámot a jelen útmutató ajánlásainak megfelelően kell kiválasz- tani, karbantartani és cserélni a por- vagy gőzkép- ződés szükségtelen fokozódásának elkerülése céljából. - Használja a munkaadója utasításainak megfelelő, vagy a munka- és egészségvédelmi előírásokban megkövetelt, légzőszerveket védő berendezé- seket. - Bizonyos anyagokkal végzett munka por és gőz kibocsátását eredményezi, ez potenciálisan robbanékony környezetet hozhat létre.

4.8 Zaj által okozott veszélyek

- Magas zajszint hatására elégtelen hallásvédelem esetén tartós halláskárosodás, hallásvesztés és egyéb problémák léphetnek fel, pl. tinnitus (csengés, zúgás, sípolás vagy zümmögés a fülben). - Ezen veszélyek vonatkozásában elengedhetetlen a kockázatfelmérés végrehajtása és megfelelő szabályozási mechanizmusok életbe léptetése. - A kockázat csökkentésére alkalmas szabályozási mechanizmusok közé olyan intézkedések tartoznak, mint a hangcsillapító anyagok alkalma- zása, amelyekkel megakadályozható a csengő zajok fellépése a munkadarabokon. - Használja a munkaadója utasításai szerinti és a munka- és egészségvédelmi előírásokban megkövetelt hallásvédelmi berendezéseket. -A sűrített levegős szerszámot a jelen útmutatóban szereplő ajánlások szerint kell üzemeltetni és karbantartani a zajszint felesleges növekedé- sének elkerüléséhez. - A felhasználásra kerülő anyagokat és a betétszer- számot a jelen útmutató ajánlásainak megfelelően kell kiválasztani, karbantartani és cserélni a zajszint szükségtelen növekedésének elkerülé- séhez. - Az integrált hangcsillapítót nem szabad eltávolí- tani, és annak jó állapotban kell lennie.

4.9 Rezgések által okozott veszélyek

- A rezgések az idegrendszer károsodását okoz- hatják, ill. a kezekben és a karokban vérkeringési zavarokat idézhetnek elő. - Hideg környezetben végzett munka esetén viseljen meleg ruházatot, tartsa a kezeit melegen és szárazon. - Ha azt észleli, hogy a bőr az ujjain vagy a kezein zsibbad, bizsereg, fáj vagy fehéren elszíneződik, hagyja abba a munkát a sűrített levegős szer- számmal, tájékoztassa munkaadóját, és forduljon orvoshoz. -A sűrített levegős szerszámot a jelen útmutatóban szereplő ajánlások szerint kell üzemeltetni és karbantartani a rezgések felesleges felerősödé- sének elkerüléséhez. - Ne engedje, hogy a betétszerszám a munkada- rabon kopogjon, mert ez nagy valószínűséggel a rezgések jelentős felerősödését eredményezi.MAGYAR hu

- A fogyó anyagokat és a betétszerszámot a jelen útmutató ajánlásainak megfelelően kell kiválasz- tani, karbantartani és cserélni a por- vagy gőzkép- ződés szükségtelen fokozódásának elkerülése céljából. -A sűrített levegős szerszám súlyának tartásához lehetőség szerint használjon állványt, feszítőesz- közt vagy kiegyenlítő szerelvényt. -A sűrített levegős szerszámot nem túl erősen, de mégis biztonságosan megfogva és a szükséges kézi reakcióerők biztosításával tartsa, mert a rezgés kockázata a megfogási erő növekedé- sével rendszerint nagyobbá válik. - Használjon közbetéteket, ha azok rendelkezésre állnak a beágyazott csiszolóanyaghoz.

4.10 Egyéb biztonsági utasítások

-A sűrített levegő komoly sérüléseket okozhat. - Ha a sűrített levegős szerszám nincs haszná- latban, tartozékok cseréje vagy javítási munkák végzése előtt mindig el kell zárni a levegőbeveze- tést, a levegőtömlőt nyomásmentessé kell tenni, és a sűrített levegős szerszámot le kell választani a sűrített levegő bevezetéséről. - Soha ne irányítsa a levegő áramlását önmagára vagy más személyekre. -Az ide-oda vágódó tömlők komoly sérüléseket okozhatnak. Ezért mindig ellenőrizze a tömlők és rögzítőeszközeik sérülésmentes állapotát, és azt, hogy nem oldódtak-e ki. - Univerzális forgó csatlakozók (körmös csatla- kozók) használata esetén reteszelőcsapokat kell alkalmazni és Whipcheck-tömlőrögzítéseket kell használni védelemként a töml ő és a sűrített levegős szerszám kapcsolatának, illetve a tömlők egymás közötti kapcsolatának megszakadása esetére. - Gondoskodjon arról, hogy ne lépje túl a sűrített levegős szerszámon megadott maximális nyomá- sértéket. -A sűrített levegős szerszámokat soha ne tartsa a tömlőnél fogva.

4.11 További biztonsági tudnivalók

- Tartsa be a kompresszorok és a sűrített levegős szerszámok használatára vonatkozó speciális munkavédelmi és balesetmegelőzési előírásokat. - Ügyeljen arra, hogy ne lépje túl a műszaki adatokban megadott maximálisan megengedhető üzemi nyomást. - Ne terhelje túl a szerszámot – csak a műszaki adatokban megadott teljesítménytartományban üzemeltesse. - Problémamentesen használható kenőanyagokat alkalmazzon. Gondoskodjon a munkahely kielé- gítő szellőzéséről. Megnövekedett hozam esetén: vizsgálja meg a sűrített levegős szerszámot, szükség esetén javíttassa meg. - Ne dolgozzon a szerszámmal olyankor, amikor nem tud koncentrálni. Munka közben figyeljen oda, ügyeljen arra, amit csinál, és meggondoltan dolgozzon a sűrített levegős szerszámmal. Ne használja a szerszámot, ha fáradt, ha kábító- szerek, alkohol vagy gyógyszerek hatása alatt van. A szerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülé- sekhez vezethet. - Tartsa tisztán és jól megvilágítva a munkaterü- letét. A rendetlen és megvilágítatlan munkaterület baleseteket eredményezhet. - Biztosítsa, hogy a sűrített levegős szerszámokhoz ne férhessenek hozzá gyermekek. - A szabad ég alatt vagy nedves levegőn csak megfelelő védelemmel ellátva szabad tárolni a szerszámot. - Gondoskodjon a sűrített levegő s szerszám, kivált- képpen a sűrített levegő csatlakozója és a kezelőszervek por és szennyezés elleni védel- méről.

4.12 Közös biztonsági tudnivalók

csiszoláshoz és daraboláshoz: Alkalmazás a) Ez a sűrített levegős kéziszerszám csiszoló- és darabológépként használható. Vegye figye- lembe a géppel együtt kapott összes biztonsági tudnivalót , utasítást, ábrát és adatot. A követ- kező utasítások figyelmen kívül hagyása elekt- romos áramütést, tüzet és/vagy súlyos sérüléseket okozhat. b) Ez a sűrített levegős szerszám nem alkalmas csiszolópapírral történő csiszolásra, drótke- fével történő munkavégzésre és polírozásra. Ha a rendeltetésétől eltérő célra használja a sűrített levegős szerszámot, az veszélyes helyzeteket teremthet, és sérülést okozhat. c) Ne használjon olyan tartozékot, melyet a gyártó nem speciálisan ehhez a sűrített levegős szerszámhoz fejlesztett ki, ill. amelynek a használatát nem ajánlja kifeje- zetten. Önmagában az, hogy egy adott tartozék a sűrített levegős szerszámra felszerelhető, még nem garantálja annak biztonságos használhatóságát. d) A betétszerszám megengedett fordulatszá- mának legalább a sűrített levegős szerszámon megadott maximális fordulatszám értékét el kell érnie. A megengedettnél gyorsabban forgó tartozék eltörhet és darabjai szerteszét repül- hetnek. e) A betétszerszám külső átmérője és vastag- sága feleljen meg a sűrített levegős szer- számra előírt méretadatoknak. A helytelen méretű szerszámokhoz nem használható megfele- lően a védőburkolat, és nem biztonságosak. f) A csiszolótárcsáknak, karimáknak, csiszoló- tányéroknak vagy más tartozékoknak pontosan illeszkedniük kell a sűrített levegős szerszám csiszolótengelyére. A sűrített levegős szerszám csiszolótengelyére nem pontosan illesz- ked ő betétszerszám, egyenetlenül forog, erőtel- jesen vibrál, és a kezelő elveszítheti uralmát a gép fölött. g) Ne használjon sérült betétszerszámokat. Minden használat előtt ellenőrizze a betétszer- számokat, pl. a csiszolótárcsákat lepattog- zások és repedések, a csiszolótányérokat repedések és kopás vagy erős elhasználódás, a drótkeféket laza vagy letört drótszálak szem- pontjából. Ha a sűrített levegős szerszám vagy a betétszerszám leesik, ellenőrizze az épségét,MAGYARhu

vagy használjon ép betétszerszámot. Ha elle- nőrizte és behelyezte a betétszerszámot, sem Ön, sem a közelben található többi személy ne tartózkodjon a forgó betétszerszám síkjában, és járassa a készüléket egy percig a legmaga- sabb fordulatszámmal. A sérült betétszerszámok többnyire ezen a tesztidőn belül eltörnek. h) Viseljen személyi védőfelszerelést. Az alkal- mazásnak megfelelően viseljen teljes arcvédőt, szemvédőt vagy védőszemüveget. Amennyiben lehetséges, viseljen porvédő maszkot, hallásvédő eszközt, védőkesztyűt vagy speciális kötényt, amely távol tartja a csiszolóanyag és a csiszolt anyag apró részecskéit. A szemeket védeni kell a különböző alkalmazások során elszabaduló, repkedő idegen testektől. A por- és légzésvédő maszkok feladata az alkalmazás során keletkező por kiszűrése. A hosszú ideig hangos zajnak való kitettség halláská- rosodást okozhat.

i) Más személyeket illetően ügyeljen a munka-

területtől való biztonságos távolságra. A munkaterületre belépő minden személynek személyi védőfelszerelést kell viselnie. A munkadarab töredékei, illetve az eltört betétszer- számok elrepülhetnek és a közvetlen munkaterü- leten kívül és sérüléseket okozhatnak. j) A gépet a szigetelt markolatnál fogva tartsa, ha olyan munkálatokat végez, melyeknél a betétszerszám rejtett elektromos vezetékbe vághat. Az áramjárta vezetékkel való érintkezés következtében a készülék fémes alkatrészei is feszültség alá kerülhetnek és elektromos áramütés következhet be.

I) Soha ne tegye le a sűrített levegős szer-

számot, mielőtt a betétszerszám teljesen le nem áll. A forgó betétszerszám érintkezésbe kerülhet a lerakó felülettel, miáltal elveszítheti az ellenő rzést a sűrített levegős szerszám fölött. m) Ne működtesse a sűrített levegős szer- számot szállítás közben. A forgó betétszerszám elkaphatja a ruházatát és a testébe fúródhat. o) Ne használja a sűrített levegős szerszámot éghető anyagok közelében. A szikrák meggyújt- hatják az ilyen anyagokat. p) Ne használjon folyékony hűtőközeget igénylő betétszerszámokat.

4.13 Visszacsapódás és megfelelő biztonsági

tudnivalók A visszacsapódás a forgó betétszerszám, pl. csiszolótárcsa, csiszolótányér, drótkefe, stb. beakadására vagy megszorulására bekövetkező gyors reakció. A beakadás vagy megszorulás a forgó betétszerszám hirtelen megállását okozza. A kezelő ekkor elveszítheti az ellenőrzést a sűrített levegős szerszám fölött, mely a betétszerszám forgásirányával ellentétes irányban a blokkolás helye felé csapódhat. Ha pl. egy csiszolótárcsa beakad vagy megszorul a munkadarabban, akkor a csiszolótárcsának a munkadarabba merülő éle elakadhat, és a csiszoló- tárcsa kitörhet vagy visszacsapódás jöhet létre. A csiszolótárcsa ilyenkor az elakadás helyén fennálló forgásiránynak megfelelően a kezelő felé vagy tőle elfelé mozog. A csiszolótárcsák eközben el is törhetnek. A visszacsapódás a sűrített levegős szerszám nem megfelelő, ill. hibás használatából adódik. Az aláb- biak szerinti alkalmas óvintézkedésekkel elkerül- hető. a) Fogja szorosan a sűrített levegős szer- számot, teste és karja pedig olyan helyzetben legyen, hogy fel tudja fogni a visszacsapó- dásból ered ő erőket. A visszacsapó erők vagy az induláskori reakciónyomatékok lehető legnagyobb mértékű ellenőrzés alatt tartása érdekében mindig használja a kiegészítő fogantyút, ha van. A kezelő megfelelő elővigyáza- tossági intézkedésekkel uralni tudja a visszacsapó és a reakcióerőket. b) Soha ne közelítsen kezével a forgó betét- szerszámhoz. A betétszerszám visszacsapódás esetén a kezébe vághat. c) Ügyeljen arra, hogy ne olyan helyen álljon, amerre a sűrített levegős szerszám vissza- csapódáskor elmozdulhat. A visszacsapódás azzal ellentétes irányban mozdítja el a sűrített levegős szerszámot, mint amerre a blokkolás helyén a csiszolótárcsa mozog. d) Különösen óvatosan dolgozzon sarkok, éles szélek, stb. környezetében. Akadályozza meg, hogy a betétszerszámok a munkadarabról visszapattanjanak vagy beszoruljanak. A forgó betétszerszám sarkoknál, éles széleknél, illetve lepattanás esetén hajlamos a megszorulásra. Ez az ellenőrzés elvesztésével vagy visszacsapódással jár. e) Ne használjon lánc- vagy fogazott fűrész- lapot. Az ilyen betétszerszámok gyakran okoznak visszacsapódást vagy azt, hogy a kezelő elveszíti ellenőrzését a sűrített levegős szerszám fölött.

4.14 Különleges biztonsági tudnivalók csiszo-

láshoz és daraboláshoz: a) Kizárólag a sűrített levegős szerszámhoz engedélyezett csiszolószerszámot és az ahhoz tartozó védőburkolatot használja. A nem a sűrí- tett levegős szerszámhoz készült csiszolószerszá- mokhoz nem használható megfelelően a véd őbur- kolat, és nem biztonságosak. b) A védőburkolatot biztonságosan kell felsze- relni a sűrített levegős szerszámra és a lehető legnagyobb biztonság érdekében úgy kell beállítani, hogy a csiszolószerszám legkisebb része se legyen nyitott a kezelő felé. A védőbur- kolat segít megvédeni a kezelőt a letört daraboktól, a csiszolószerszámmal való véletlen érintkezéstől, illetve a ruhát meggyújtani képes szikráktól. c) A csiszolószerszámok csak az ajánlott alkal- mazási területekre használhatók. Pl: Soha ne csiszoljon egy darabolótárcsa oldalfelületével. A darabolótárcsák a tárcsa élével történő anyaglemunkálásra szolgálnak. Az oldalsó erőhatás az ilyen csiszolószerszámokat eltörheti. d) Mindig a választott csiszolótárcsához való megfelelő méretű és alakú, sértetlen rögzítőka- rimákat használjon. Az alkalmas karimákMAGYAR hu

támasztják a csiszolótárcsát és így csökkentik a törés veszélyét. A darabolótárcsákhoz való karimák a többi csiszolótárcsához való karimáktól különböz- hetnek. e) Ne használja nagyobb sűrített levegős szer- számok elkoptatott csiszolótárcsáit. A nagyobb sűrített levegős szerszámokhoz készült csiszolótár- csák nem a kisebb sűrített levegős szerszámok magasabb fordulatszámára készülnek, és ezért könnyen eltörhetnek.

4.15 További különleges biztonsági tudniva-

lók daraboláshoz: a) Kerülje a darabolótárcsa beszorulását vagy a túl nagy felületi nyomást. Ne készítsen feles- legesen mély vágásokat. A darabolótárcsa túlter- helése növeli annak igénybevételét és az elakadás, illetve megszorulás esélyét, vagyis a vissza- csapódás vagy a csiszolószerszám-törés lehető- ségét. b) Kerülje a forgó darabolótárcsa előtti és mögötti területet. Ha a darabolótárcsát a munkadarabban Öntől távolodó irányban mozgatja, a visszacsapódás éppen Ön felé repítheti a sűrített levegős szerszámba befogott, forgó tárcsát. c) Ha a darabolótárcsa beszorul, vagy megsza- kítja a munkát, kapcsolja ki a készüléket és tartsa nyugodtan, amíg a tárcsa teljesen meg nem áll. Soha ne kísérelje meg a még mozgó tárcsát kivenni a vágatból, ellenkező esetben visszacsapódás fordulhat elő. Derítse ki és szün- tesse meg a beszorulás okát. d) Ne kapcsolja vissza a sűrített levegős szer- számot, amíg a betétszerszám még a munkada- rabban van. A vágás óvatos folytatása előtt hagyja, hogy a darablótárcsa elérje a teljes fordulatszámát. Ellenkező esetben a tárcsa elakadhat, kiugorhat a munkadarabból, vagy visszacsapódás fordulhat elő. e) A beszorult darabolótárcsa okozta vissza- csapódás veszélyének elkerülésére támassza meg a lemezeket és a nagy munkadarabokat. A nagy munkadarabok saját súlyuknál fogva megha- jolhatnak. A munkadarabot a tárcsa mindkét oldalán meg kell támasztani, mégpedig a vágás közelében és a szélén is. f) Legyen különösen óvatos meglevő falakba vagy más, nem belátható helyekre készített „zsebvágások” esetén. A bemerülő daraboló- tárcsa gáz- vagy vízvezetékekbe, elektromos veze- tékekbe vagy más objektumokba vágva vissza- csapódhat.

4.16 További biztonsági tudnivalók

FIGYELMEZTETÉS – Viseljen mindig védő- szemüveget. Használjon rugalmas közbetéteket, ha azok a csiszolóanyaggal rendelkezésre állnak, és amen- nyiben szükséges. Vegye figyelembe a szerszám- és tartozékgyártók által megadott adatokat! Védje a tárcsákat zsírtól és ütéstől! A csiszolótárcsákat gondosan, a gyártók utasítása- inak megfelelően kell megőrizni és kezelni. A darabolótárcsákat soha ne használja durva csiszolásra! A darabolótárcsákat oldalsó nyomásnak kitenni tilos. A munkadarabnak szilárdan fel kell feküdnie és megcsúszás ellen biztosítva kell lennie pl. befogó- szerkezetek segítségével. A nagy munkadarabokat megfelelően meg kell támasztani. Ha menetes betétszerszámot használ, a tengely vége nem érintkezhet a csiszolószerszám lyuka- csos aljával. Ügyeljen arra, hogy elég hosszú legyen a betétszerszám menete a tengely teljes hosszán történő felfekvés érdekében. A betétszer- szám menete feleljen meg a tengely menetének. A tengely hosszát és a tengelymenetet lásd a 3. oldalon és a13., Műszaki adatok c. fejezetben. Ajánljuk telepített elszívóberendezés használatát. Egyes anyagok, mint pl. ólomtartalmú festékek, egyes fafajták, ásványok és fémek pora egészségkárosító lehet. Ezen porok érintése vagy belégzése allergiás reakciókat válthat ki, és/vagy a felhasználó vagy a közelben tartózkodó személyek légúti megbetegedését okozhatja. Bizonyos porok, mint pl. a tölgy vagy a bükk pora rákkeltőnek minősül, különösen a faanyagok kezelésére szolgáló adalékanyagokkal (kromátokkal, fakonzerváló szerekkel) együtt. Az azbeszttartalmú anyagokat csak szakemberek munkálhatják meg. - Lehetőleg alkalmazzon porelszívást. - Gondoskodjon a munkahely jó szellőzéséről. - Javasoljuk, hogy viseljen P2 szűrőosztályba tartozó légzésvédő maszkot. Vegye figyelembe a megmunkálandó anyagokra vonatkozóan az Ön országában érvényes előírá- sokat. Olyan anyagokat, amelyek megmunkálásakor egészségkárosító porok vagy gőzök keletkeznek (pl. azbeszt), a készülékkel nem szabad megmun- kálni. Sérült, nem kerek, ill. beremegő szerszámot nem szabad használni. Ügyeljen arra, hogy ne sérüljenek meg a gáz- vagy vízcsövek, elektromos vezetékek és a teherhordó falak (statika). A sérült vagy megrepedt kiegészítő fogantyút ki kell cserélni. Ne üzemeltesse a gépet meghibásodott kiegészítő fogantyúval. A sérült vagy repedt védőburkolatot ki kell cserélni. Ne üzemeltesse a gépet meghibásodott védőbur- kolattal. Ebben az üzemeltetési útmutatóban az egyes in- formációkat az alábbi jelöléssel láttuk el: Veszély! Személyi sérülés vagy környezeti kár keletkezhet. Figyelem. Anyagi károk keletkezhetnek.MAGYARhu

4.17 Szimbólumok a sűrített levegős szerszá-

mon Üzembe helyezés előtt olvassa el a kezelési útmutatót. Viseljen szemvédőt Viseljen hallásvédő eszközt Forgásirány Lásd a 2. oldalt. 11/4” méretű karmantyú 2Sűrített levegő csatlakozó szűrővel 3 Kapcsoló (be- és kikapcsolás) 4 Bekapcsolásgátló 5Kiegészítő fogantyú 6Védőbura 7 Tengelyreteszelő gomb 8Kar a védőburkolat beállításához 9Tengely 10 Tartókarima 11 Villáskulcs * 12 Szorítóanya (szerszám nélküli) * 13 Kengyel a szorítóanya (szerszám nélküli) kézi meghúzásához/kioldásához * 14 Szorítóanya * 15 Körmöskulcs *

• felszereltségtől függően

6.1 Első üzemeltetés előtt

Csavarozza be a karmantyút (1).

6.2 Kiegészítő fogantyú felszerelése

A gépet csak felszerelt kiegészítő fogantyúval (5) használja! Fixen szerelje fel a kiegészítő fogantyút a gép bal vagy jobb oldalára.

6.3 A védőburkolat felszerelése

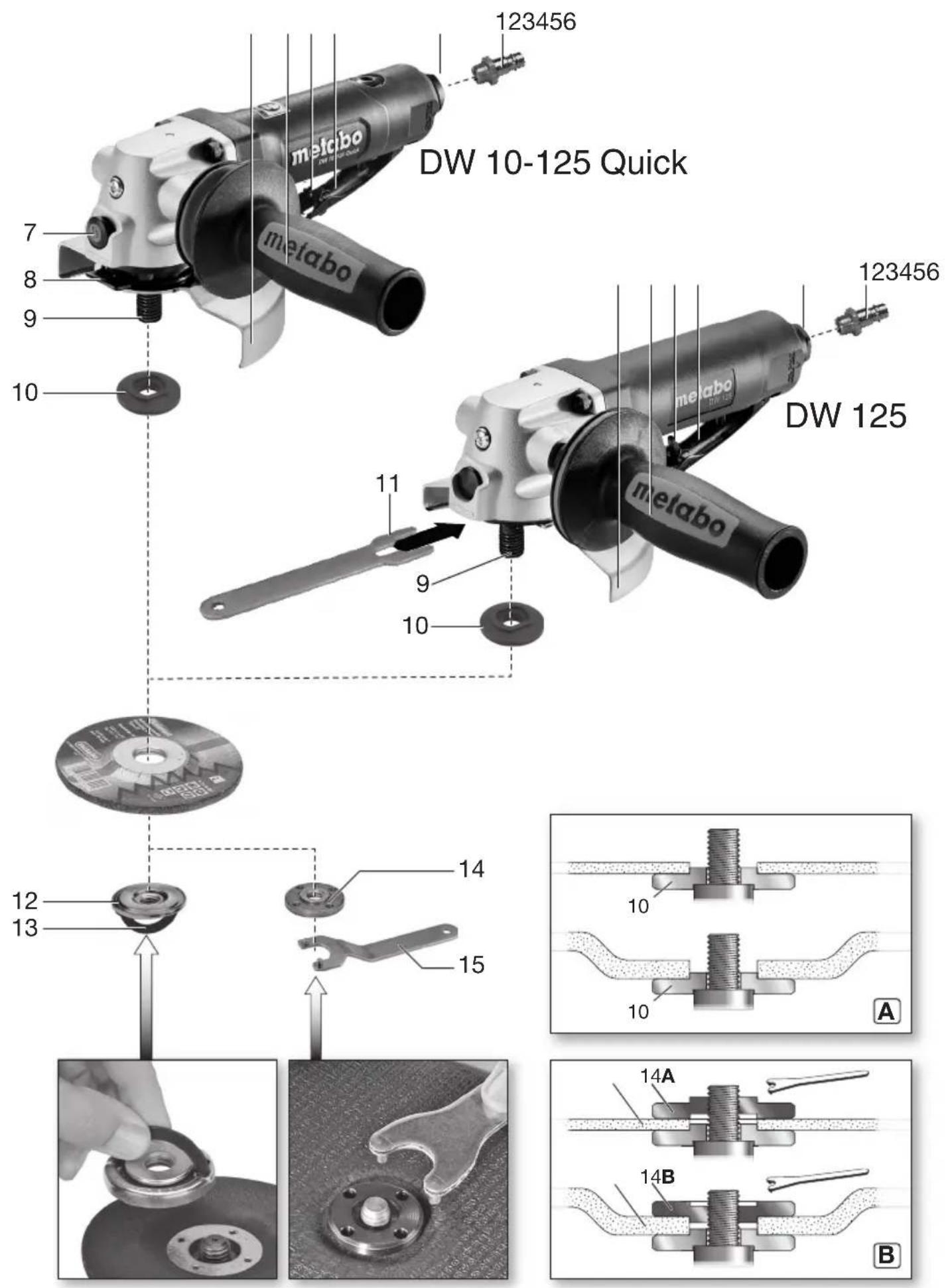

Biztonsági okokból mindig használjon védő- burkolatot! Lásd az ábrát a 2. oldalon DW 10-125 Quick: - Nyomja meg a kart (8) és fordítsa el úgy a védő- burkolatot, hogy annak zárt része mutasson a felhasználó felé. - Ellenőrizze a megfelelő rögzítést: A karnak (8) bekattant állapotban kell lennie és a védőburkolat (6) nem lehet elfordítható. DW 125: -A védőburkolatot (6) 3 csavar rögzíti fixen a készülékhez. - Az elfordításhoz csavarja ki a csavarokat. Fordítsa el úgy a védőburkolatot (6), hogy annak zárt része mutasson a felhasználó felé. Rögzítse ismét a 3 csavarral -Ellenőrizze a megfelelő rögzítést: A védőburko- latnak biztosan kell állnia a helyén. Csak olyan betétszerszá- mokat használjon, amelyeken a védőburkolat legalább 3,4 mm-rel túlnyúlik. Betétszerszám- vagy tartozékcsere, ill. beál- lítás vagy karbantartás végzése előtt válassza le a sűrített levegős szerszámot a sűrített levegő tápellátásáról. A tengelynek állnia kell.

7.1 A tengely rögzítése

DW 10-125 Quick: - Nyomja be a tengelyt reteszelő gombot (7), és kézzel forgassa el a tengelyt (9), amíg a tengelyt reteszelő gomb érezhetően nem reteszelődik. DW 125: - Dugja fel a géppel együtt szállított villáskulcsot (11) a tengelyre (9) és tartsa meg elfordulás ellen.

7.2 Csiszolótárcsa felhelyezése

Lásd az „A” ábrát a 2. oldalon. - Helyezze a tartókarimát (10) a tengelyre (9). Akkor van jól felhelyezve, ha a tengelyen nem forgatható el. - Helyezze fel a csiszolótárcsát a tartókarimára (10). A csiszolótárcsa egyenletesen feküdjön fel a tartókarimára.

7.3 A (szerszám nélküli) szorítóanya rögzí-

tése/oldása (felszereltségtől függően) A (szerszám nélküli) szorítóanyát (12) kizá- rólag kézi erővel szabad meghúzni! Munkavégzéskor a kengyelt (13) mindig síkban a szorítóanyára (12) kell billenteni. A (szerszám nélküli) szorítóanya (12) rögzítése: Ha a betétszerszám a befogási tartományban 6 mm-nél vastagabb, akkor a (szerszám nélküli) szorítóanyát nem szabad használni ! Ilyenkor hasz- nálja a szorítóanyát (14) a körmöskulccsal (15). - Reteszelje a tengelyt (lásd a 7.1fejezetet). - Billentse fel a szorítóanya kengyelét (13)

- Helyezze fel a szorítóanyát (12) a tengelyre (9). -A kengyelnél (13) fogva az óramutató járásának megfelelően húzza meg a szorítóanyát kézi erővel

-A kengyelt (13) ismét billentse le. A (szerszám nélküli) szorítóanya (12) o ldása: - Reteszelje a tengelyt (lásd a 7.1fejezetet). - Billentse fel a szorítóanya kengyelét (13)

- A szorítóanyát (12) az óramutató járásával ellenté- tesen kézi erővel csavarja le.

7. A csiszolótárcsa felhelyezéseMAGYAR hu

Megjegyzés: Ha a szorítóanya (12) nagyon megszo- rult, akkor körmöskulcs is használható a lecsava- ráshoz.

7.4 A szorítóanya rögzítése/oldása (felszerelt-

ségtől függően) A szorítóanya (14) rögzítése: A szorítóanya 2 oldala különböző. A szorítóanyát az alábbiak szerint csavarja fel a tengelyre: Lásd a „B” ábrát a 2. oldalon. - A) Vékony csiszolótárcsák esetén: A szorítóanya (14) gyűrűs része nézzen felfelé, hogy a vékony csiszolótárcsát biztonságosan befoghassa. B) Vastag szorítótárcsa esetén: A szorítóanya (14) gyűrűs része nézzen lefelé, hogy a szorítóanyát biztonságosan fel lehessen helyezni a tengelyre. - Rögzítse a tengelyt. Húzza rá a szorítóanyát (14) a körmöskulccsal (15) az óramutató járásával megegyező irányban. A szorítóanya oldása: - Reteszelje a tengelyt (lásd a 7.1fejezetet). Csavarja le a szorítóanyát (14) a körmöskulccsal (15) az óramutató járásával ellentétes irányban.

8.1 A sűrített levegős szerszám használata

A sűrített levegős szerszám teljes teljesítményének kihasználásához mindig legalább 9 mm belső átmé- rőjű sűrítettlevegő-tömlőket használjon. Túl kis belső átmérő esetén lényegesen csökkenhet a teljesítmény. Figyelem. A sűrítettlevegő-vezeték nem tar- talmazhat kondenzvizet. Figyelem. Ahhoz, hogy a szerszám hosszú időn át használatra kész maradjon, megfele- lően el kell látni pneumatikaolajjal. Ez a következő módon történhet: – Olajozott sűrített levegő alkalmazása ködolajozó felszerelésével. – Ködolajozó nélkül: kézi olajozás naponta a sű rí- tett levegő csatlakozóján keresztül. Kb. 3–5 csepp pneumatikaolaj az üzemelés minden 15. percében folyamatos használat esetén. Ha a szerszám több napon át üzemen kívül volt, kb. 5 csepp pneumatikaolajat kell kézzel bejuttatni a sűrített levegő csatlakozójába. Figyelem. A szerszámot csak rövid ideig szabad üresjáratban üzemeltetni. A gépet mindig két kézzel vezesse. Először kapcsolja be, majd eressze rá a betét- szerszámot a munkadarabra. A gépet kikapcsolás után csak akkor tegye le, ha a motor már teljesen leállt.

1. Helyezzen fel megfelelő betétszerszámot.

2. Állítsa be az üzemi nyomást (a levegőbemene-

ten mérve a sűrített levegős szerszám bekap- csolt állapotában). A megengedett maximális üzemi nyomást lásd a „Műszaki adatok“ c. feje- zetben.

3. Csatlakoztassa a sűrített levegős szerszámot a

sűrítettlevegő-ellátásra.

a bekapcsolásgátlót (4) tolja el a nyíl irányában és nyomja meg a kapcsolóbil- lentyűt (3). Kikapcsolás: engedje el a kapcsolót (3).

8.2 Munkavégzésre vonatkozó tudnivalók

Csiszolás: Közepes erővel nyomja rá a gépet, és mozgassa ide-oda a felületen, hogy a munka?darab? fel?ülete ne forrósodjon fel túlságosan. Nagyoló csiszolás: A jó munkaeredmény érde- kében 30° - 40° állásszög mellett végezze a munkát. Darabolás: Daraboláskor mindig ellenirányban (lásd az ábrát) végezze a munkát. Ellenkező esetben fennáll a veszélye annak, hogy a gép ellenőrizetlenül kiugrik a vágásból. Közepes, a megmunkálandó anyagnak megfelelően választott előtolással dolgozzon. A szerszámot ne feszítse be, ne nyomja rá, ne lengesse.

Veszély! A szerszámon végzendő minden munka előtt válassza le a sűrített levegő csat- lakozását. Veszély! A jelen fejezetben leírtakon túlmenő javítási vagy karbantartási munkákat csak szakember végezheti. - Rendszeres karbantartással gondoskodjon sűrí- tett levegős szerszám biztonságáról. - Ellenőrizze a csavarkötések szoros állapotát, szükség esetén húzza meg őket szorosra. -A sűrített levegő csatlakozójában levő szűrőt lega- lább hetente tisztítani kell. - Ajánlott a sűrített levegős szerszám elé vízlevá- lasztóval és olajozóval ellátott nyomáscsökkentőt beiktatni. - Ha megnövekszik a kilépő olaj és levegő mennyi- sége, ellenőrizze és szükség esetén javíttassa meg a sűrített levegős szerszámot. (Lásd a 11. fejezetet) - Ellenőrizze rendszeresen és minden használat után a fordulatszámot, és végezze el a rezgés szintjének egyszerű ellenőrzését is. -Rendszeresen ellenőrizze a tengely, a menetek és a befogószerkezetek elhasználtságát és tűrését a betétszerszámok befogására vonatko- zóan. - Kerülje az érintkezést a szerszámon lerakódott veszélyes anyagokkal. Viseljen alkalmas személyi védőfelszerelést, és a karbantartás előtt megfelelő intézkedésekkel távolítsa el a veszé- lyes anyagokat.

9. Karbantartás és ápolásMAGYARhu

Csak eredeti Metabo tartozékokat használjon. Csak olyan tartozékot használjon, amely ehhez a sűrített levegős szerszámhoz készült, és megfelel az ebben az üzemeltetési útmutatóban megadott követelményeknek és adatoknak. A teljes tartozékprogram a www.metabo.com honlapon vagy a katalógusban található. Veszély! A sűrített levegős szerszámokon csak szakemberek végezhetnek javításokat eredeti Metabo pótalkatrészekkel! A javításra szoruló Metabo sűrített levegős szerszá- mokkal forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja. A pótalkatrészek listája letölthető a www.metabo.com oldalról. A csiszoláskor keletkező por káros anyagokat tartalmazhat: Ne kezelje háztartási hulladékként, hanem szállítsa veszélyes hulladékot gyűjtő lerakó- helyre. A kiöregedett sűrített levegős szerszámok, csoma- golások és tartozékok környezetbarát ártalmatlaní- tásával és újrahasznosításával kapcsolatban tartsa be a helyi előírásokat. Tilos személyek és a környezet épségének veszélyeztetése. Az adatok értelmezését lásd a 3. oldalon. A változtatás jogát a műszaki fejlesztés érdekében fenntartjuk.

max. = maximálisan megengedett üzemi nyomás

max = a betétszerszám maximális átmérője

max,1 = a betétszerszám max. megengedett vastagsága a befogási tartományban szorítóanya (14) használata esetén

max,2 = a betét?szer?szám max. megengedett vastagsága a befogási tartományban Quick gyorsszorító anya (12) használata esetén

max,3 = nagyoló tárcsa / darabolótárcsa: a betétszerszám max. megengedett vastagsága M = tengelymenet l = csiszolótengely hosszúsága n = üresjárati fordulatszám (maximális fordu- latszám)

=tömlőátmérő (belső) C=csatlakozómenet A=méretek: hossz x szélesség x magasság m=súly A fenti adatok (a mindenkor érvényben levő szabványoknak megfelelően) tűréssel rendelkeznek. Kibocsátási értékek Ezek az értékek lehetővé teszik a szerszám kibocsátási jellemzőinek becslését, ill. különböző szerszámok összehasonlítását. Az alkalmazási feltételektől, a szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becs- léshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően korrigált becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket. Vibráció (a gyorsulás súlyozott effektív értéke; EN 28927):

= rezgéskibocsátási érték

=mérési bizonytalanság (rezgés) Hangszint (EN ISO 15744)

=hangteljesítményszint

= mérési bizonytalanság Viseljen hallásvédő eszközt!

12. Környezetvédelem
