NÁVOD K OBSLUZE DW 125 Quick METABO

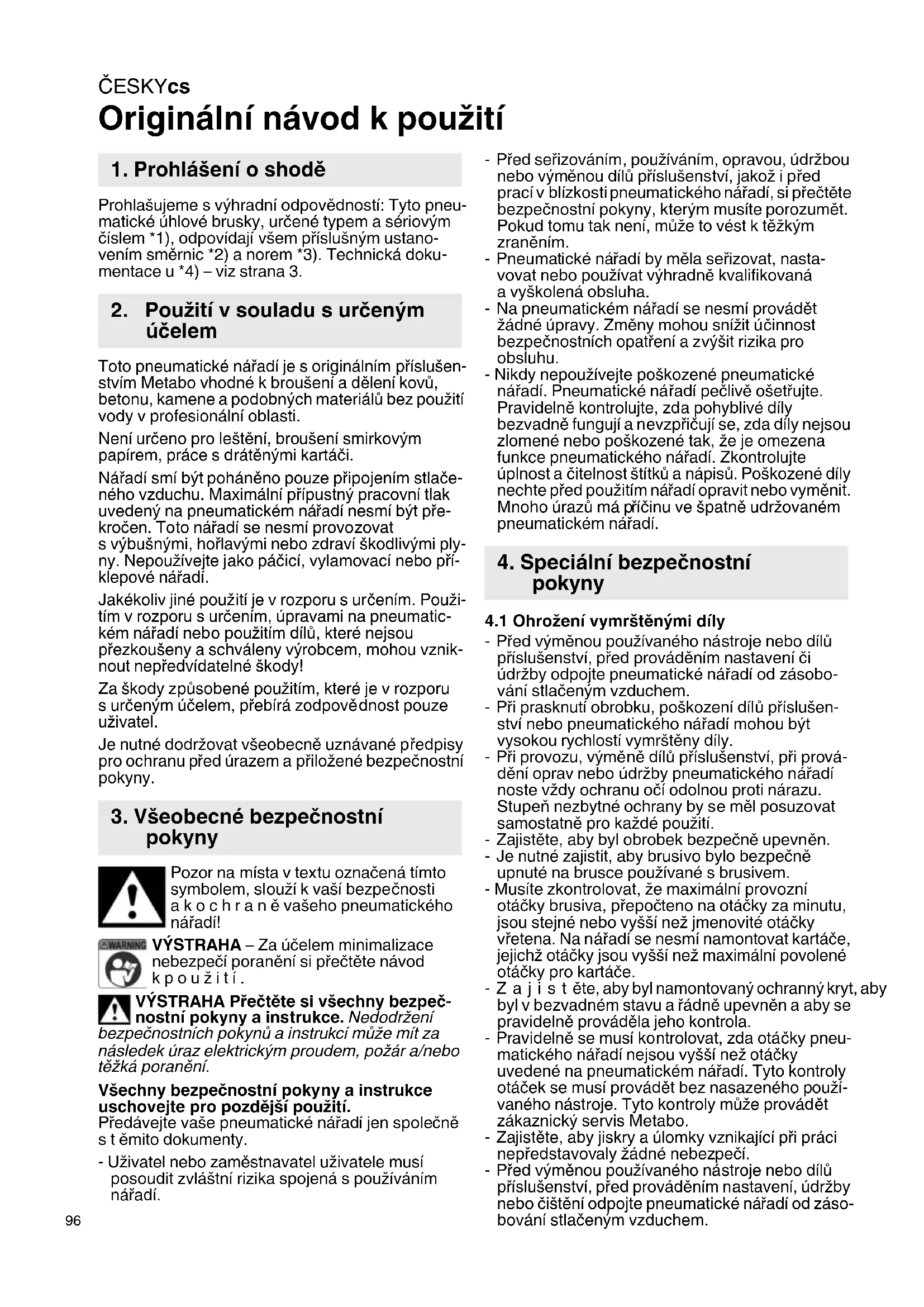

Originální návod k použití Prohlašujeme s výhradní odpovědností: Tyto pneu- matické úhlové brusky, určené typem a sériovým číslem *1), odpovídají všem příslušným ustano- vením směrnic *2) a norem *3). Technická doku- mentace u *4) – viz strana 3. Toto pneumatické nářadí je s originálním příslušen- stvím Metabo vhodné k broušení a dělení kovů, betonu, kamene a podobných materiálů bez použití vody v profesionální oblasti. Není určeno pro leštění, broušení smirkovým papírem, práce s drátěnými kartáči. Nářadí smí být poháněno pouze připojením stlače- ného vzduchu. Maximální přípustný pracovní tlak uvedený na pneumatickém nářadí nesmí být pře- kročen. Toto nářadí se nesmí provozovat s výbušnými, hořlavými nebo zdraví škodlivými ply- ny. Nepoužívejte jako páčicí, vylamovací nebo pří- klepové nářadí. Jakékoliv jiné použití je v rozporu s určením. Použi- tím v rozporu s určením, úpravami na pneumatic- kém nářadí nebo použitím dílů, které nejsou přezkoušeny a schváleny výrobcem, mohou vznik- nout nepředvídatelné škody! Za škody způsobené použitím, které je v rozporu surčeným účelem, přebírá zodpově dnost pouze uživatel. Je nutné dodržovat všeobecně uznávané předpisy pro ochranu před úrazem a přiložené bezpečnostní pokyny. Pozor na místa v textu označená tímto symbolem, slouží k vaší bezpečnosti akochraně vašeho pneumatického nářadí! VÝSTRAHA – Za účelem minimalizace nebezpečí poranění si přečtěte návod kpoužití. VÝSTRAHA Přečtěte si všechny bezpeč- nostní pokyny a instrukce. Nedodržení bezpečnostních pokynů ainstrukcí může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechny bezpečnostní pokyny a instrukce uschovejte pro pozdější použití. Předávejte vaše pneumatické nářadí jen společně stěmito dokumenty. - Uživatel nebo zaměstnavatel uživatele musí posoudit zvláštní rizika spojená s používáním nářadí. -Před seřizováním, používáním, opravou, údržbou nebo vým ěnou dílů příslušenství, jakož i před prací v blízkosti pneumatického nářadí, si přečtěte bezpečnostní pokyny, kterým musíte porozumět. Pokud tomu tak není, může to vést k těžkým zraněním. -Pneumatické nářadí by měla seřizovat, nasta- vovat nebo používat výhradně kvalifikovaná a vyškolená obsluha. - Na pneumatickém nářadí se nesmí provádět žádné úpravy. Změny mohou snížit účinnost bezpečnostních opatření a zvýšit rizika pro obsluhu. - Nikdy nepoužívejte poškozené pneumatické nářadí. Pneumatické nářadí pečlivě ošetřujte. Pravidelně kontrolujte, zda pohyblivé díly bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce pneumatického nářadí. Zkontrolujte úplnost a čitelnost štítků anápisů. Poškozené díly nechte před použitím nářadí opravit nebo vyměnit. Mnoho úrazů má p říčinu ve špatně udržovaném pneumatickém nářadí.

4.1 Ohrožení vymrštěnými díly

-Před výměnou používaného nástroje nebo dílů příslušenství, před prováděním nastavení či údržby odpojte pneumatické nářadí od zásobo- vání stlačeným vzduchem. -Při prasknutí obrobku, poškození dílů příslušen- ství nebo pneumatického nářadí mohou být vysokou rychlostí vymrštěny díly. -Při provozu, výměně dílů příslušenství, při prová- dění oprav nebo údržby pneumatického nářadí noste vždy ochranu očí odolnou proti nárazu. Stupeň nezbytné ochrany by se měl posuzovat samostatně pro každé použití. -Zajistěte, aby byl obrobek bezpečně upevněn. - Je nutné zajistit, aby brusivo bylo bezpečně upnuté na brusce používané s brusivem. - Musíte zkontrolovat, že maximální provozní otáčky brusiva, přepočteno na otáčky za minutu, jsou stejné nebo vyšší než jmenovité otáčky vřetena. Na nářadí se nesmí namontovat kartáče, jejichž otáčky jsou vyšší než maximální povolené otáčky pro kartáče. -Zajistěte, aby byl namontovaný ochranný kryt, aby byl v bezvadném stavu a řádně upevněn a aby se pravidelně prováděla jeho kontrola. -Pravidelně se musí kontrolovat, zda otáčky pneu- matického nářadí nejsou vyšší než otáčky uvedené na pneumatickém nářadí. Tyto kontroly otáček se musí provádět bez nasazeného použí- vaného nástroje. Tyto kontroly může provádět zákaznický servis Metabo. -Zajistěte, aby jiskry a úlomky vznikající při práci nepředstavovaly žádné nebezpečí. -Před výměnou používaného nástroje nebo dílů příslušenství, před prováděním nastavení, údržby nebo čištění odpojte pneumatické nářadí od záso- bování stlačeným vzduchem.

1. Prohlášení o shodě

3. Všeobecné bezpečnostní

4. Speciální bezpečnostní

- Musíte zkontrolovat, zda se upínací příruby použí- vají v souladu s údaji výrobce a zda jsou v bezvadném stavu, např. bez trhlin a prasklin azda jsou rovné. - Musíte zkontrolovat, zda nejsou vřeteno a závity vřetena poškozené nebo opotřebené.

4.2 Ohrožení zachycením/navinutím

- Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pneumatického nářadí a pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. Hrozí nebezpečí zranění.

4.3 Ohrožení za provozu

-Zabraňte kontaktu s otáčejícím se vřetenem apřipevněným brusným kotoučem, abyste vylou- čili řezné rány na rukou a jiných částech těla. -Při používání pneumatického nářadí mohou být ruce obsluhy vystaveny nebezpečí, např. řezným poraněním, odřeninám a působení tepla. Kochraně rukou noste vhodné rukavice. - Obsluha a pracovníci údržby musí být fyzicky schopni zvládat velikost, hmotnost a výkon pneu- matického nářadí. -Držte správně pneumatické nářadí: Buďte připra- veni reagovat na obvyklé nebo náhlé pohyby – mějte p řipravené obě ruce. -Zajistěte si bezpečný postoj a vždy udržujte rovnováhu. -Zabraňte neúmyslnému uvedení nářadí do provozu. Při přerušení zásobování stlačeným vzduchem vypněte pneumatické nářadí vypí- načem. - Používejte pouze maziva doporučená výrobcem. - Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek, jako jsou ochranné rukavice, ochranný oděv, maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, podle druhu nasazení nářadí snižuje riziko poranění a doporučuje se. -Buďte si vědomi, že se nářadí stisknutím vypínače uvede do chodu – nebezpečí zranění pohybujícím se nástrojem. -Při práci nad úrovní hlavy noste ochrannou přilbu. -Nářadí dobíhá: Po vypnutí odložte nářadí teprve tehdy, když se motor zcela zastavil. -Při rozbrušování musí být obrobek podepřen tak, aby měla vznikající dělicí štěrbina konstantní nebo zvětšující se šířku. - Pokud se brusivo zaklíní v dělicí št ěrbině, musí se bruska vypnout a brusivo uvolnit. Před pokračo- váním v práci zkontrolujte, zda je brusivo stále řádně připevněné a zda není poškozené. -Brusné kotouče a dělicí kotouče se nesmí používat k broušení stranou kotouče (výjimka: brusné kotouče k bočnímu broušení). Brusky s brusivem se nesmí používat při vyšších otáč- kách, než jsou maximální obvodové otáčky brusiva. -Ujistěte se, že se v bezprostřední blízkosti nena- cházejí žádné postávající osoby. - Musí se používat osobní ochranné pomůcky jako vhodné rukavice, zástěry, ochranné přilby. - Jiskry vznikající při broušení mohou způsobit vzní- cení oblečení a těžké popáleniny. Zajistěte, aby nemohly jiskry dopadat na oblečení. Noste nehoř- lavé oblečení a zajistěte, aby v blízkosti stál kbelík svodou.

4.4 Ohrožení opakovanými pohyby

-Při práci s pneumatickým nářadím můžete vnímat nepříjemné pocity v rukou, pažích, ramenech, voblasti krku nebo vjiných částech těla. - Pro práci s pneumatickým nářadím zaujmě

pohodlný postoj, dbejte na dobrou stabilitu a vyvarujte se nevhodných pozic při držení těla a takových pozic, u kterých je obtížné udržovat rovnováhu. Pracovník obsluhy by měl během prací, které trvají dlouhou dobu, měnit držení těla, což může pomoci zabránit únavě anepříjemným pocitům. - Pokud se u pracovníka obsluhy objeví symptomy jako trvalá nevolnost, obtíže, bušení srdce, bolest, mravenčení, hluchota, pálení nebo ztuhlost, neměl by tyto varující signály ignorovat. Měl by tuto skutečnost sdělit zaměstnavateli a konzultovat s odborným lékařem.

4.5 Ohrožení díly příslušenství

-Před upevňováním nebo výměnou používaného nástroje nebo dílu příslušenství odpojte pneuma- tické nářadí od zásobování stlačeným vzduchem. - Používejte pouze příslušenství určené pro toto nářadí, které splňuje požadavky a parametry uvedené v tomto návodu k obsluze. - Používejte výhradně nasazované nástroje v dobrém stavu. Špatný stav dílů příslušenství může způsobit vymrštění nebo zlomení těchto dílů při použití. -Zajistěte, aby byly rozm ěry brusiva kompatibilní srozměry brusky používané s brusivem a aby se brusivo hodilo na vřeteno. -Zajistěte, aby typ a velikost závitu brusiva přesně odpovídaly typu závitu a velikosti závitu vřetena. - Musíte zajistit, aby bylo brusivo před použitím řádně připevněné a dostatečně pevně dotažené; bruska používaná s brusivem se musí provozovat při volnoběžných otáčkách minimálně 1min v zajištěné poloze; nářadí se musí okamžitě vypnout, když se vyskytnou závažné vibrace nebo jiná poškození; musí se zjistit příčina této závady. -Ověřením rozměrů adalších důležitých údajů vřetena se zabrání tomu, aby se konec vřetena dotýkal dna otvoru miskovitých kotoučů, brusných kuželů nebo brusných tělísek se závitovými vlož- kami určených k montáži na vřetena nářadí. - U brusiv dodávaných s redukcemi nebo sredukčními pouzdry nebo s nimi používanými musí uživatel zajistit, aby se redukce nebo redukční pouzdra nedotýkala čelní strany upínací příruby a aby upínací síla zajišťovala dostate čný rotační pohon, aby nedošlo k prokluzování brusiva. -Vpřípadech, kdy se dodávají upínací příruby pro různé typy a velikosti brusiva, upevněte vždy správnou upínací přírubu pro používané brusivo. -Během používání a po něm se vyvarujte přímého kontaktu s používaným nástrojem, protože může být horký nebo mít ostré hrany.ČESKYcs

4.6 Ohrožení na pracovišti

- Uklouznutí, zakopnutí nebo pád jsou hlavní příčiny zranění na pracovišti. Všímejte si povrchů, které mohou být používáním pneumatického nářadí kluzké, nezapomeňte, že můžete zakopnout o vzduchovou hadici. - V neznámém prostředí postupujte opatrně. Mohou zde hrozit skrytá nebezpečí poranění elek- trickým kabelem nebo jinými zásobovacími vede- ními. - Pneumatické nářadí není určeno pro použití ve výbušných atmosférách a není izolované proti kontaktu se zdroji elektrické energie. - Zkontrolujte, zda se na místě, kde chcete vrtat nebo šroubovat, nenachází žádné elektrické, vodovodní nebo plynové vedení (např. pomocí detektoru kovů).

4.7 Ohrožení prachem a párami

- Prach a páry vznikající při používání pneumatic- kého nářadí mohou poškodit zdraví (např. rako- vina, vrozené vady, astma a/nebo dermatitida); je nezbytné provést posouzení rizika s ohledem na tato ohrožení a realizovat vhodná opatření. - Posouzení rizika by mělo zahrnovat prach vznika- jící při používání pneumatického nářadí apřípadný prach v prostředí zvířený používáním tohoto nářadí. - Pneumatické nářadí se musí provozovat a jeho údržba provádět podle doporučení uvedených v tomto návodu, aby se uvolňování prachu a par snížilo na minimální možnou úroveň. - Odpadní vzduch se musí odvádět tak, aby se zvíř ení prachu v prašném prostředí snížilo na mini- mální možnou úroveň. - Vznikají-li prach nebo páry, je hlavním úkolem jejich uvolňování v místě kontrolovat. - Namontované díly nebo díly příslušenství pneu- matického nářadí určené k zachycení, odsávání nebo potlačení vzniku polétavého prachu nebo par by se měly řádně používat a udržovat podle pokynů výrobce. -Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zvýšenému vytváření prachu a par. - Používejte ochranné pracovní pomůcky k ochraně dýchacích cest podle pokynů zaměstnavatele nebo tak, jak to vyžadují předpisy ochrany zdraví. -Práce surčitými materiály vedou k emisím prachu a páry, které mohou vytvářet prostředí s nebezpečím výbuchu.

-Vysoká hlučnost může při nedostatečné ochraně sluchu způsobit trvalá poškození sluchu, ztrátu sluchu a jiné problémy, jako tinnitus (zvonění, hučení, pískání nebo bzučení v uchu). - Je nezbytné provést posouzení rizika s ohledem na tato ohrožení a realizovat vhodná opatření. - Mezi vhodná opatření ke snížení rizika pat ří použí- vání izolace, jež zabraňuje vzniku zvonivého hluku uobrobků. - Používejte ochranné pracovní pomůcky k ochraně sluchu podle pokynů zaměstnavatele a tak, jak to vyžadují předpisy ochrany zdraví. -Pneumatické nářadí používejte a jeho údržbu provádějte podle doporučení uvedených v tomto návodu. Tím zabráníte zbytečnému zvýšení hluč- nosti. -Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zbytečnému zvýšení hluč- nosti. - Integrovaný tlumič hluku se nesmí demontovat amusí být vdobrém stavu.

4.9 Ohrožení vibracemi

-Působení vibrací může způsobit poškození nervů a poruchy krevního oběhu v rukách a pažích. -Při práci v chladném prostředí noste teplé oble- čení, vaše ruce musí být teplé a suché. - Pokud zjistíte, že pokožka na prstech nebo rukách znecitlivěla, brní, bolí nebo zbledla, přestaňte s pneumatickým nářadím pracovat, informujte svého zaměstnavatele a konzultujte s lékařem. -Pneumatické nářadí používejte a jeho údržbu provádějte podle doporučení uvedených v tomto návodu. Tím zabráníte zbyteč nému zesílení vibrací. - Nenechávejte nástroj na obrobku drnčet, protože to s vysokou pravděpodobností výrazně zesílí vibrace. -Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zbytečnému zesílení vibrací. - K držení hmotnosti pneumatického nářadí vždy používejte, je-li to možné, stojan, držák nebo vyrovnávací zařízení. -Nedržte nářadí příliš pevně, ale jistě. Přitom musí zůstat zachovány potřebné reakční síly ruky, neboť riziko vibrací zpravidla roste se zvyšující se silou vynaloženou na držení nářadí. - Používejte vložky, pokud jsou určeny pro brusivo spojivem.

4.10 Dodatečné bezpečnostní pokyny

-Stlačený vzduch může způsobit vážná zranění. - Pokud pneumatické nářadí nepoužíváte, před výměnou dílů příslušenství nebo při provádění oprav vždy uzavřete přívod vzduchu, odtlakujte vzduchovou hadici a odpojte pneumatické nářadí od p řívodu stlačeného vzduchu. - Proud vzduchu nikdy nesměřujte na sebe nebo jiné osoby. -Uvolněné hadice šlehající okolo mohou způsobit vážná zranění. Vždy proto zkontrolujte, zda nejsou hadice a jejich upevňovací prvky poško- zené a zda se neuvolnily. - Používají-li se univerzální otočné spojky (zubové spojky), musí se nasadit aretační kolíky adoporučuje se používat hadicové spojky Whip- check, abyste zajistili ochranu v případě selhání propojení hadice s pneumatickým nářadím nebo vzájemného propojení hadic. -Zajistěte, aby nebyl překročen max. tlak uvedený na pneumatickém nářadí. - Nikdy nenoste pneumatické nářadí za hadici.ČESKY cs

4.11 Další bezpečnostní pokyny

- Dodržujte speciální předpisy bezpečnosti práce aprevence úrazů při zacházení s kompresory apneumatickým nářadím. -Zajistěte, aby nebyl překročen maximální přípustný pracovní tlak uvedený v Technických údajích. -Nepřetěžujte toto nářadí – používejte jej pouze v rozsahu výkonu, který je uveden v Technických údajích. - Používejte nezávadná maziva. Zajistěte dosta- tečné větrání pracoviště. Při zvýšeném úběru: nechte pneumatické nářadí zkontrolovat a příp. opravit. - Nepoužívejte tento nástroj, když nejste soustře- děni. Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s pneumatickým nářadím rozumně. Nářadí nepoužívejte, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití nářadí může vést k vážným poraněním. - Udržujte své pracovní místo čisté a dobře osvět- lené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. -Zajistěte pneumatické nářadí před dětmi. - Neuchovávejte nářadí nechráněné venku nebo ve vlhkém prostředí. -Chraňte pneumatické nářadí, především přípojku stlačeného vzduchu a ovládací prvky, před prachem a nečistotou.

4.12 Společné bezpečnostní pokyny

pro broušení a dělení: Použití a) Toto pneumatické nářadí je určeno k použití jako bruska a rozbrušovačka. Respektujte veškeré bezpečnostní pokyny, instrukce, vyob- razení a údaje, které jste obdrželi s nářadím. Pokud nebudete dodržovat následující instrukce, může dojít k úrazu elektrickým proudem, požáru a/ nebo těžkým poraněním. b) Toto pneumatické nářadí není vhodné pro broušení smirkovým papírem, práce sdrátěnými kartáči a leštění. Použití pneumatic- kého nářadí v rozporu s určeným účelem může způsobit nebezpečné situace a poranění. c) Nepoužívejte p říslušenství, které není výrobcem speciálně určené a doporučené pro toto pneumatické nářadí. Pouhá skutečnost, že příslušenství lze na pneumatické nářadí upevnit, nezaručuje bezpečné použití. d) Přípustné otáčky nástroje musí být mini- málně tak vysoké jako maximální otáčky uvedené na pneumatickém nářadí. Příslušen- ství, které se otáčí rychleji, než je přípustné, se může rozlomit a rozletět do okolí. e) Vnější průměr a tloušťka nástroje musí odpovídat rozměrům pneumatického nářadí. Nástroje s nesprávnými rozměry nelze dostatečně zakrýt a může dojít ke ztrátě kontroly nad nimi. f) Brusné kotouče, příruby, brusné talíře nebo jiné příslušenství musí přesně odpovídat vřetenu pneumatického nář adí. Nástroje, které neodpovídají přesně vřetenu příslušného pneuma- tického nářadí, se otáčí nerovnoměrně, silně vibrují amohou způsobit ztrátu kontroly nad nářadím. g) Nepoužívejte poškozené nástroje. Před každým použitím nástroje zkontrolujte: brusné kotouče, zda nevykazují odrolení či praskliny, brusné talíře, zda nevykazují praskliny nebo silné opotřebení, drátěné kartáče, zda nemají uvolněné nebo zlomené drátky. Pokud vám pneumatické nářadí nebo nástroj upadne, zkontrolujte, zda nedošlo k jeho poškození nebo použijte nepoškozený nástroj. Po zkont- rolování a nasazení nástroje zaujměte vy i poblíž stojící osoby takovou polohu, abyste byli mimo rovinu otáčejícího se nástroje a nechte nářadí jednu minutu běžet na maxi- mální otáčky. Poškozené nástroje většinou prasknou při této testovací fázi. h) Noste osobní ochranné pomůcky. Podle použití nářadí používejte obličejový ochranný kryt, ochranu očí nebo ochranné brýle. Pokud je to třeba, použijte respirátor, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která zadrží brusné částice a částice materiálu. Zrak je tř eba chránit před odlétávajícími částicemi, které vznikají při různých pracích. Maska proti prachu nebo respirátor slouží k filtrování vznikají- cího prachu. Pokud jste dlouhou dobu vystaveni hluku, může dojít k poškození až ztrátě sluchu.

i) Dbejte, aby ostatní osoby byly v bezpečné

vzdálenosti od vašeho pracovního prostoru. Každý, kdo vstoupí do pracovního prostoru, musí být vybavený osobními ochrannými pomůckami. Úlomky obráběného kusu nebo roztr- ženého nástroje se mohou rozletět a způsobit pora- nění i mimo bezprostřední pracovní prostor. j) Pokud provádíte práce, při kterých může nástroj narazit na skrytá elektrická vedení, držte nářadí pouze za izolované rukojeti. Při kontaktu s vedením pod napětím se může napětí přenést i do kovových částí nářadí a to může způsobit úraz elektrickým proudem.

I) Pneumatické nářadí nikdy neodkládejte,

dokud se nástroj zcela nezastaví. Otáčející se nástroj se může dostat do kontaktu s odkládací plochou, čímž může dojít ke ztrátě kontroly nad pneumatickým nářadím. m) Pneumatické nářadí nesmí nikdy běžet při

řenášení. Při náhodném dotyku může dojít kzachycení oděvu nástrojem, který vás může poranit. o) Pneumatické nářadí nepoužívejte v blízkosti hořlavých materiálů. Jiskry by mohly způsobit vznícení těchto materiálů. p) Nepoužívejte nástroje, které vyžadují kapalné chladicí prostředky.

4.13 Zpětný ráz a příslušné bezpečnostní

pokyny Zpětný ráz představuje náhlou reakci na zaseknutý nebo zablokovaný otáčející se nástroj, jako např. brusný kotouč, brusný talíř, drátěný kartáč atd. Zaseknutí nebo zablokování vede k náhlému zasta- vení otáčejícího se nástroje. V důsledku toho dojde k akceleraci nekontrolovaného pneumatickéhoČESKYcs

nářadí proti směru otáčení nástroje v místě zabloko- vání. Pokud se např. brusný kotouč zasekne nebo zablo- kuje v obráběném kuse, může se hrana brusného kotouče, která je zanořená do obráběného kusu, zachytit a brusný kotouč se může vylomit nebo může dojít ke zpětnému rázu. Brusný kotouč se potom začne pohybovat směrem k pracovníkovi nebo od něj, v závislosti na směru otáčení kotouče vmístě zablokování. Může přitom dojít i k rozlomení brusného kotouče. Zpětný ráz je důsledkem nesprávného nebo chyb- ného použití pneumatického nářadí. Lze mu zabránit vhodnými bezpečnostními opatřeními, která jsou popsána níže. a) Pneumatické nářadí držte pevně. Dbejte na to, abyste měli tělo a paže v takové poloze, v níž jste schopni sílu zpětného rázu vyrovnat. Používejte vždy přídavnou rukojeť, pokud patří k vybavení pneumatického nářadí, abyste m ěli co největší kontrolu nad silou zpětného rázu nebo reakčním momentem vznikajícím při rozběhnutí nářadí. Pomocí vhodných bezpeč- nostních opatření může pracovník sílu zpětného rázu a reakční sílu zvládnout. b) Nikdy nedávejte ruce do blízkosti otáčejících se nástrojů. Nástroj může ruku zasáhnout při zpětném rázu. c) Vyhýbejte se tělem místu, do kterého se pneumatické nářadí může pohy- bovat při zpětném rázu. Zpětný ráz způsobuje pohyb pneumatického nářadí vopačném směru k pohybu brusného kotouče v místě zablokování. d) Obzvláště opatrně pracujte v oblasti rohů, ostrých hran atd. Zabraňte tomu, aby se nástroje od obráběného kusu odrážely nebo se vněm zasekly. Otáčející se nástroj má v rozích, na ostrých hranách nebo při odskoč ení tendenci kzablokování. To může vést ke ztrátě kontroly nebo ke zpětnému rázu. e) Nepoužívejte řetězový nebo ozubený řezný kotouč. Tyto nástroje často způsobují zpětný ráz nebo ztrátu kontroly nad pneumatickým nářadím.

4.14 Zvláštní bezpečnostní pokyny pro brou-

šení a dělení: a) Používejte výhradně brusné nástroje, které jsou pro příslušné pneumatické nářadí schvá- lené, a ochranný kryt určený pro použitý druh brusného nástroje. Brusné nástroje, které nejsou pro příslušné pneumatické nářadí určené, nelze dostatečně zakrýt a jsou nebezpečné. b) Ochranný kryt musí být na pneumatické nářadí správně připevněn a pro zajištění maxi- mální bezpečnosti nastaven tak, aby k uživateli směřovala co nejmenší část nekrytého brus- ného nástroje. Ochranný kryt pomáhá chránit uživatele před úlomky, náhodným kontaktem s brusným nástrojem a před jiskrami, které by mohly zapálit oděv. c) Brusné nástroje se smí používat pouze pro doporučené použití. Např. nikdy nebruste boční plochou dělicího kotouče. Dělicí kotouče jsou určeny pro opraco- vání materiálu hranou kotouče. Působení sil z boku může způsobit prasknutí tohoto brusného nástroje. d) Používejte vždy nepoškozenou upínací přírubu, jejíž velikost a tvar odpovídá zvole- nému brusnému kotouči. Vhodné příruby chrání brusný kotouč a snižují tak nebezpečí prasknutí brusného kotouče. Příruby pro dělicí kotouče se mohou lišit od přírub pro jiné brusné kotouče. e) Nepoužívejte opotřebované brusné kotouče zvětšího pneumatického nářadí. Brusné kotouče pro větší elektrické nářadí nejsou dimenzo- vané na vyšší otáčky menšího pneumatického nářadí a mohou prasknout.

4.15 Další zvláštní bezpečnostní pokyny pro

dělení: a) Snažte se zabránit zablokování dělicího kotouče a nepoužívejte příliš velkou přítlačnou sílu. Neprovádějte nadměrně hluboké řezy. Přetížením dělicího kotouče se zvyšuje jeho namá- hání a sklon k vychýlení nebo zablokování a tedy možnost zpětného rázu nebo prasknutí brusného nástroje. b) Vyhýbejte se oblasti před otáčejícím se dělicím kotoučem a za ním. Když pohybujete dělicím kotoučem v obráběném kuse směrem od sebe, může se v případě zpětného rázu otáčející se kotouč pneumatického nářadí odrazit přímo na vás. c) Pokud dojde k zaseknutí dělicího kotouče nebo pokud přerušíte práci, vypněte nářadí a držte ho klidně, dokud se kotouč nepřestane otáčet. Nikdy se nesnažte vytáhnout ještě se otáčející dělicí kotouč z řezu, jinak může dojít ke zpětnému rázu. Zjist ěte a odstraňte příčinu zaseknutí. d) Pneumatické nářadí nikdy znovu nezapí- nejte, pokud se ještě nachází v obráběném kuse. Než začnete znovu opatrně řezat, nechte dělicí kotouč rozběhnout na plné otáčky. Vopačném případě se může kotouč zaseknout, vyskočit z obráběného kusu nebo způsobit zpětný ráz. e) Desky nebo velké obráběné kusy podepřete, abyste tak snížili riziko zpětného rázu vdůsledku zablokování dělicího kotouče. Velké obráběné kusy se mohou v důsledku vlastní hmot- nosti prohnout. Obráběný kus je třeba podepřít po obou stranách kotouče, a sice jak v blízkosti řezu, tak i u hrany. f) Obzvláště opatrní buďte při „kapsových“ řezech do stávajících zdí nebo jiných ne zcela definovaných míst. Zanořený dělicí kotouč může při zaříznutí do plynového nebo vodovodního potrubí, elektrických kabelů nebo jiných objektů způsobit zpětný ráz.

4.16 Další bezpečnostní pokyny:

VAROVÁNÍ – Vždy noste ochranné brýle. Používejte elastické vložky, pokud jsou dodávány společně sbrusivem apokud jsou poža- dovány.ČESKY cs

Dodržujte údaje výrobce nářadí a příslušenství! Chraňte kotouče před kontaktem s tukem a před nárazy! Brusné kotouče se musí skladovat a zacházet snimi pečlivě podle pokynů výrobce. Dělicí kotouče nikdy nepoužívejte k hrubování! Dělicí kotouče nesmí být vystaveny bočnímu tlaku. Obráběný kus musí pevně dosedat a být zajištěný proti posunutí, např. pomocí upínacích přípravků. Velké obráběné kusy musí být dostatečně pode- přeny. Při použití nástrojů se závitovou vložkou se konec vřetena nesmí dotýkat dna otvoru brusného nástroje. Dbejte na to, aby závit v nástroji byl dosta- tečně dlouhý, aby se do něj vešla celá délka vřetena. Závit nástroje musí odpovídat závitu vřetena. Délka a závit vřetena viz strana 3 a kapitola 13. Technické údaje. Doporučujeme používat stacionární odsávací zaří- zení. Prach, který vzniká při opracování materiálů jako barva obsahující olovo, některé druhy d řeva, minerály a kov, může být zdraví škodlivý. Kontakt s takovým prachem nebo jeho vdechnutí může u pracovníka nebo osob vyskytujících se v jeho blízkosti způsobit alergické reakce a/nebo onemocnění dýchacích cest. Určité druhy prachu, např. dubový nebo bukový prach, jsou považovány za karcinogenní, zejména vkombinaci spřísadami pro ošetření dřeva (chromát, impregnační látky). Materiál s obsahem azbestu smí opracovávat pouze odborníci. - Používejte co možná nejvíce odsávání prachu. -Zajistěte dobré větrání pracoviště. - Doporučujeme nosit respirátor třídy filtrace P2. Dodržujte předpisy pro opracovávané materiály, platné ve vaší zemi. Je zakázáno opracovávat materiály, při jejichž opracování vzniká zdraví ohrožující prach nebo zdraví škodlivé páry (např. azbest). Poškozené, deformované, resp. vibrující nástroje se nesmí používat. Dejte pozor, abyste nepoškodili plynové nebo vodovodní trubky, elektrické kabely a nosné zdi (statika). Poškozenou nebo popraskanou přídavnou rukojeť je nutno vyměnit. Nepoužívejte nářadí s poškozenou přídavnou rukojetí. Poškozený nebo popraskaný ochranný kryt vyměňte. Nepoužívejte nářadí s poškozeným ochranným krytem. Informace v tomto návodu k obsluze jsou označe- ny následovně: Nebezpečí! Varování před nebezpečím úra- zu nebo poškození životního prostředí. Pozor. Varování před věcnými škodami.

4.17 Symboly na pneumatickém nářadí

Před zprovozněním si přečtěte návod kobsluze. Noste ochranu očí Noste ochranu sluchu Směr otáčení Viz strana 2. 1 Spojka 1/4" 2Přípojka stlačeného vzduchu s filtrem 3Spínač (vypínač) 4 Pojistka proti zapnutí 5Přídavná rukojeť 6 Ochranný kryt 7Tlačítko pro aretaci vřetena * 8Páčka k nastavení ochranného krytu 9Vřeteno 10 Opěrná příruba 11 Stranový klíč * 12 Upínací matice (beznástrojová) * 13 Třmen k dotažení/povolení upínací matice (beznástrojové) rukou* 14 Upínací matice* 15 Klíč pro dva otvory*

• v závislosti na vybavení

6.1 Před prvním uvedením do provozu

Našroubujte spojku k nasazení hadice (1).

6.2 Připevnění přídavné rukojeti

Pracujte jen s připevněnou přídavnou rukojetí (5)! Přídavnou rukojeť pevně přišroubujte na levou nebo pravou stranu nářadí.

řipevnění ochranného krytu Zbezpečnostních důvodů vždy používejte ochranný kryt! Viz obrázek, strana 2. DW 10-125 Quick: -Stiskněte páčku (8) a ochranný kryt pootočte tak, aby zakrytá část směřovala k uživateli. -Zkontrolujte bezpečné upevnění: Páčka (8) musí zaskočit a ochranný kryt (6) se nesmí dát pootočit. DW 125: - Ochranný kryt (6) je přišroubován k nářadí 3šrouby. -Kpootočení vyšroubujte šrouby. Ochranný kryt (6) pootočte tak, aby zakrytá část směřovala k uživateli. Opět zašroubujte a dotáhněte 3šrouby. -Zkontrolujte bezpečné upevnění: Ochranný kryt musí být bezpečně asprávně připevněn.

6. Uvedení do provozuČESKYcs

Používejte pouze nástroje, které ochranný kryt přesa- huje minimálně o3,4mm. Před výměnou používaného nástroje nebo dílů příslušenství, před prováděním nastavení či údržby odpojte pneumatické nářadí od zásobo- vání stlačeným vzduchem. Vřeteno musí být zasta- vené.

DW 10-125 Quick: -Stiskněte tlačítko pro aretaci vřetena (7) avřeteno (9) pootočte rukou tak, až tlačítko pro aretaci vřetena citelně zaskočí. DW 125: -Nasaďte dodaný stranový klíč (11) na vřeteno (9) a tak ho zajistěte proti protáčení.

7.2 Upnutí brusného kotouče

Viz strana 2, obrázek A. -Nasaďte opěrnou přírubu (10) na vřeteno (9). Příruba je správně nasazená tehdy, když s ní na vřetenu nelze otáčet. - Položte brusný kotouč na opěrnou přírubu (10). Brusný kotouč musí na opěrnou přírubu dosedat rovnoměrně.

7.3 Upevnění/uvolnění upínací matice

(beznástrojové) (v závislosti na vybavení) Upínací matici (beznástrojovou) (12) utahujte výhradně rukou! Pro práci musí být třmen (13) vždy sklopen v ploché poloze na upínací matici (12)

Upevnění upínací matice (beznástrojové) (12): Pokud je nástroj v oblasti upínání silnější než 6 mm, nesmí se upínací matice (beznástrojová) použít ! V tom případě použijte upínací matici (14) sklíčem pro dva otvory (15). - Zaaretujte vřeteno (viz kapitola 7.1). -Vyklopte třmen (13) upínací matice nahoru. -Nasaďte upínací matici (12) na vřeteno (9). -Za třmen (13) dotáhněte upínací matici ručně ve směru hodinových ručiček. -Sklopte třmen (13) opět dolů. Uvolnění upínací matice (beznástrojové) (12)

- Zaaretujte vřeteno (viz kapitola 7.1). -Vyklopte třmen (13) upínací matice nahoru. - Upínací matici (12) ručně odšroubujte proti směru hodinových ručiček. Upozornění: Je-li upínací matice (12) příliš utažená, můžete k vyšroubování použít také klíč pro dva otvory

7.4 Upevnění/uvolnění upínací matice

(v závislosti na vybavení) Upevnění upínací matice (14): Strany upínací matice jsou rozdílné. Upínací matici našroubujte na vřeteno následujícím způsobem: Viz strana 2, obrázek B. - A) U tenkých brusných kotoučů: Nákružek upínací matice (14) směřuje nahoru, aby bylo možno tenký brusný kotouč bezpečně upnout. B) U silných brusných kotoučů: Nákružek upínací matice (14) směřuje dolů, aby byla upínací matice bezpečně našroubovaná na vřetenu. -Zaaretujte vřeteno. Upínací matici (14) utáhněte klíčem pro dva otvory (15) ve směru hodinových ručiček. Uvolnění upínací matice: -Zaaretujte vřeteno (viz kapitola 7.1). Upínací matici (14) povolte klíčem pro dva otvory (15) proti směru hodinových ručiček.

8.1 Používání pneumatického nářadí

Chcete-li dosáhnout max. výkonu pneumatického nářadí, používejte vždy pneumatické hadice svnitřním průměrem minimálně 9mm. Př íliš malý vnitřní průměr může výrazně snížit výkon. Pozor. Vedení stlačeného vzduchu nesmí obsahovat kondenzovanou vodu. Pozor. Scílem, aby zůstalo toto nářadí dlou- ho provozuschopné, musí být zásobováno dostatečným množstvím pneumatického oleje. To se může provádět následovně: – Používejte stlačený vzduch obohacený olejovou mlhou, k tomu namontujte mlhovou maznici. – Bez mlhové maznice: Mažte ručně olejem každý den přes přípojku stlačeného vzduchu. Cca 3?5 kapek pneumatického oleje na každých 15 minut při trvalém provozu. Pokud bylo nářadí několik dnů mimo provoz, ručně aplikujte 5 kapek pneumatického oleje do přípojky stlačeného vzduchu. Pozor. Nářadí smí běžet naprázdno jen krát- kodobě. Nářadí vždy veďte oběma rukama. Nejprve nářadí zapněte, teprve potom přibližte nástroj k obráběnému kusu. Po vypnutí položte nářadí až po úplném zasta- vení motoru.

1. Upnutí vhodného nástroje

2. Nastavte pracovní tlak (měřeno na přívodu

vzduchu při zapnutém pneumatickém nářadí). Maximální přípustný pracovní tlak viz kapitola „Technické údaje“.

3. Připojte pneumatické nářadí k zásobování stla-

Posuňte pojistku proti zapnutí (4) ve směru šipky a stiskněte spínač (3). Vypnutí: Uvolněte spínač (3).

7. Nasazení brusného kotouče

Broušení: Nářadí mírně přitlačujte a pohybujte jím po ploše sem a tam, aby se povrch obráběného kusu příliš nezahříval. Hrubování: Abyste dosáhli dobrého výsledku práce, pracujte s nářadím nakloněným v úhlu 30°?40°. Dělení: Při dělení pracujte vždy v protiběžném směru (viz obrázek). Jinak vzniká nebezpečí, že nářadí nekontrolovaně vyběhne z řezu. Pracujte s mírným posuvem, přizpůsobeným opracová- vanému materiálu. Nářadí nenatáčejte, netlačte na něj, nekomíhejte jím.

Nebezpečí! Před prováděním všech prací na nářadí odpojte přípojku stlačeného vzduchu. Nebezpečí! Údržbu a opravy, které nároč- ností překračují úkony popsané v této kapito- le, smí provádět jen odborníci. - Pravidelnou údržbou zajistěte bezpečnost a spolehlivost pneumatického nářadí. - Zkontrolujte dotažení šroubových spojů avpřípadě potřeby je dotáhněte. -Minimálně týdně čistěte filtr v přípojce stlačeného vzduchu. - Doporučujeme zapojit před pneumatické nářadí redukční ventil s odlučovačem vody a mlhovou maznicí. -Při zvýšeném úniku oleje a vzduchu nechte pneu- matické nářadí zkontrolovat a příp. opravit. (viz kapitola 11.) -Pravidelně a po každém použití zkontrolujte otáčky a proveďte jednoduchou kontrolu hladiny vibrací. -Pravidelně kontrolujte v řeteno, závit a upínací prvky z hlediska opotřebení a tolerancí pro upnutí nástrojů. - Vyvarujte se kontaktu s nebezpečnými látkami usazenými na nářadí. Noste vhodné osobní ochranné pomůcky a vhodnými opatřeními odstraňte nebezpečné látky před prováděním údržby.

Používejte pouze originální příslušenství Metabo. Používejte pouze příslušenství určené pro toto pneumatické nářadí, které splňuje požadavky a parametry uvedené v tomto návodu k obsluze. Kompletní nabídku příslušenství najdete na www.metabo.com nebo v katalogu. Nebezpečí! Opravy pneumatického nářadí smí provádět pouze odborníci s použitím origi- nálních náhradních dílů Metabo! Spneumatickým nářadím Metabo vyžadujícím opravu se prosím obraťte na vaše zastoupení Metabo. Adresy viz www.metabo.com. Seznamy náhradních dílů si můžete stáhnout na adrese www.metabo.com. Vznikající brusný prach může obsahovat škodlivé látky: Nelikvidujte ho jako domácí odpad, nýbrž ho odevzdejte k odborné likvidaci do sběrny zvláštního odpadu. Řiďte se národními předpisy k ekologické likvidaci a recyklaci vysloužilého pneumatického nářadí, obalů apříslušenství. Nesmí být ohroženy osoby aživotní prostředí. Vysvětlivky k údajům na straně 3. Změny na základě technického pokroku vyhrazeny.

max. = maximální přípustný pracovní tlak

max =maximální průměr nástroje

max,1 =max. přípustná tloušťka nástroje v oblasti upínání při použití upínací matice (14)

max,2 =max. přípustná tloušťka nástroje v oblasti upínání při použití upínací matice „Quick“ (12)

max,3 =hrubovací kotouč/dělicí kotouč: max. přípustná tloušťka nástroje M=závit vřetena l=délka brusného vřetena n=volnoběžné otáčky (maximální otáčky)

=průměr hadice (vnitřní) C=připojovací závit A=rozměry: délka x šířka x výška m=hmotnost U uvedených technických údajů je nutno počítat s odpovídajícími tolerancemi (dle příslušných platných norem). Emisní hodnoty Tyto hodnoty umožňují odhadnout emise nářadí a porovnat různá nářadí. V závislosti na podmínkách použití, stavu nářadí nebo použitých nástrojích může být skutečné zatížení vyšší nebo nižší. Při odhadování zohledněte přestávky v práci a fáze nižšího zatížení. Na základě náležitě přizpů- sobených odhadnutých hodnot stanovte ochranná opatření pro uživatele, např. organizační opatření. Vibrace (vážená efekt. hodnota zrychlení; EN 28927):

=emisní hodnota vibrací

=nejistota měření (vibrace) Hladina akustického tlaku (EN ISO 15744):

= nejistota měření Noste ochranu sluchu!

9. Údržba a ošetřování

12. Ochrana životního prostředí
