| Termék típusa | Kültéri napellenző lakóautóhoz vagy lakókocsihoz |
| Márka | Dometic |
| Modell | PerfectWall PW1000 |
| Elérhető szélesség | 2,6 m / 3 m / 3,5 m / 4 m / 4,5 m |
| Kinyúlás (távolság) | 2 m vagy 2,5 m modelltől függően |
| Súly (szélesség szerint) | 18,6 kg-tól 30 kg-ig |
| Nyitási mechanizmus | Kézi hajtókar |
| Anyag | Vízálló, penészgátló kezelésű szövet |
| Szerelés | Fali rögzítés a járműre vagy talajra oszlopokkal |
| Használat | Csak álló helyzetben, menet közben ne nyissa ki |
| Karbantartás | Tisztítás langyos vízzel és enyhe mosószerrel, ne használjon nagynyomású tisztítót |
| Kenés | Ízületek paraffin viasz vagy teflon/szilikon olaj |
| Biztonság | Soha ne nyissa ki erős szélben, esőben vagy hóban; ellenőrizze indulás előtt |
| Opcionális tartozékok | LED világítás (Dometic Light LK120), feszítőkészlet (Tie Down Kit) |
| Garancia | Jogi; forduljon a forgalmazóhoz vagy a gyártóhoz |
| Javíthatóság | Kis lyukak javíthatóak vinil folyadékkal (ref. 9103104018) |
| Használati útmutató elérhető | Francia, angol, német, stb. (ingyenes PDF letöltés) |
Gyakran ismételt kérdések - PerfectWall PW1000 DOMETIC
Felhasználói kérdések a következőről PerfectWall PW1000 DOMETIC
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Kültéri redőny PDF formátumban ingyenesen! Találja meg kézikönyvét PerfectWall PW1000 - DOMETIC és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. PerfectWall PW1000 márka DOMETIC.
HASZNÁLATI ÚTMUTATÓ PerfectWall PW1000 DOMETIC
Védőtető HU Használati utasítás ..... 192
- A jelen útmutatót a használat, beállítás, tisztítás és karbantartás előtt el kell olvasni és meg kell érteni.
- A jelen készüléket szakembernek kell felszerelnie. A hibás felszerelés súlyos sérülésekhez vezethet. A készüléken végzett átépítések rendkívül veszélyesek lehetnek, súlyos sérülésekhez vagy a készülék károsodásához vezethetnek.
- Az útmutatót a készülék közelében kell tartani. A felhasználónak figyelmesen el kell olvasnia az útmutatót.
Tartalomjegyzék
1 Tudnivalók az útmutató használatához ..... 193
2 Biztonsági tudnivalók 193
3 Szállítási terjedelem.... 196
4 Tartozékok 196
5 Rendeltetésszerű használat. 196
6 Műszaki leírás ..... 196
7 A védőtető kezelése....197
8 Tisztítás és ápolás ..... 200
9 Szavatosság 202
10 Ártalmatlanítás 202
11 Műszaki adatok 203
1 Tudnivalók az útmutató használatához
FIGYELMEZTETÉS!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.
FIGYELEM!
Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.
▶ Tevékenység: Ez a szimbólum jelzi, hogy tennie kell valamit. A szükséges tevékenységek lépésről-lépésre követhetők.
√Ez a szimbólum egy tevékenység eredményét jelzi.
1 ábra 5, 3. oldal: Ez az információ egy ábra egyik elemére utal, jelen példában az „5. tételre az 1. ábrán, a 3. oldalon”.
2 Biztonsági tudnivalók
Vegye figyelembe a járműgyártó és a gépjárműszakma által előírt biztonsági megjegyzéseket és előírásokat!
A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:
- a termék mechanikai behatások és túlfeszültségek miatti sérülése
- a termék kifejezett gyártói engedély nélküli módosítása
- az útmutatóban leírt céloktól eltérő felhasználás
Vegye figyelembe az alábbi figyelmeztetéseket:
FIGYELMEZTETÉS!
- Az utazás megkezdése előtt ellenőrizze, hogy a védőtető teljesen be van-e húzva. Nyitott védőtető esetén tilos mozgásba hozni a járművet.
- Ne induljon el beakasztott hajtókarral. Az utazás megkezdése előtt vegye le a hajtókart.
- Ha a vászon sérült vagy szakadt, ne induljon el a járművel még akkor se, ha a védőtető megfelelően be van húzva! A védőtető karjait a vászon tartja. Ha menet közben elszakad a vászon, a védőtető hirtelen kinyílik. Ez súlyos sérülésekhez vezethet. Biztosítsa úgy a védőtetőt, hogy az menet közben ne nyílhasson ki hirtelen és váratlanul.
- Menet közben ne nyissa ki a védőtetőt.
- Erős szélben vagy hóesésben ne nyissa ki a védőtetőt.
- Húzza be a védőtetőt, ha erős szél, heves eső vagy hóesés várható.
- Ügyeljen arra, hogy a vásznon ne gyüljön össze víz vagy hó. Ellenkező esetben megsérülhet a védőtető, vagy letörhetnek a védőtető karjai, amelyek így súlyos vagy halálos sérüléseket okozhatnak.
- Ne menjen a védőtető közelébe,
– ha erős szélben nyitva maradt,
– ha víztócsák keletkeztek rajta,
– ha hó gyült össze rajta,
– ha nagy mennyiségű durva szennyeződés található a védőtető vásznán.
Ilyen esetekben a védőtető váratlanul mozgásba jöhet, instabillá válhat és elgörbülhet vagy eltörhet.
- Ne hagyja órizetlenül a kinyitott védőtetőt. Húzza be a védőtetőt, mielőtt elhagyja a pihenőhelyet.
- Nyílt láng fölött történő grillezéskor tartson kellő távolságot a védőtetőtől. A forró tűz miatt sérülhet vagy kigyulladhat a vászon.
- A készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékelési és mentális képességű, illetve megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják.
- A gyermekekre figyelni kell, hogy a készülékkel ne játsszanak.
FIGYELEM!
- Úgy állítsa le a lakókocsit vagy a lakóautót, hogy ne érhesse szennyeződés (ágak, levelek vagy hasonló dolgok) a vásznat.
- A védőtető vászna nem lóghat be a széleken, hanem mindig feszesnek kell lennie. A laza vászon nekidörzsölődhet a karoknak, ami az anyag károsodását okozhatja. Hosszú védőtetőknél középen belóghat a vászon.
- Csak akkor húzza be a védőtetőt, ha a vásznon nincs szennyeződés (ágak, levelek vagy hasonló dolgok). Ellenkező esetben behúzáskor sérülhet a védőtető.
- Tartsa távol a védőtetőt a szennyeződésektől, hogy megakadályozza a kidörzsölődéseket, foltokat és a penészedést.
- Nedvesen csak biztonsági okokból húzható be a védőtető. A lehető leghamarabb nyissa ki a nedves védőtetőt. Ellenkező esetben penész vagy foltok képződhetnek, vagy kifakulhat a szín.
- Soha ne hajtsa le a védőtető karját vagy a lécet annak érdekében, hogy a víz lefolyjon a védőtetőről. Ellenkező esetben elgörbülhet a védőtető, ami akadályozná a működést.
- Ne akasszon semmilyen tárgyat a védőtetőre, se az első lécre, se pedig a védőtető karjaira.
- Ne használjon spray-ket (pl. rovarvédő spray-t, hajspray-t) a védőtető közelében. Ellenkező esetben szennyeződhet a vászon, vagy megszűnhet a vászon lepergető hatása.
- Amennyiben a védőtető beszerelése után nem marad elég szabad hely az ajtó felett, az ajtót a védőtető ki- és behúzása közben zárva kell hagyni, hogy az ajtó ne érintkezzen a karokkal vagy az első léccel. A szükséges szabad tér az ajtó kivitelétől (szélesség, lengő-vagy tolóajtó), valamint a védőtető beállított dőlésszögétől függ.
3 Szállítási terjedelem
| Mennyi-ség | Megnevezés | |||
| 1 | V | é | d | őtető |
| 1 Kezelési útmutató | ||||
| 1 Szerelési útmutató | ||||
4 Tartozékok
Tartozékként kapható (nincs mellékelve):
| Megnevezés Cikkszám | |
| Dometic Light LK120 | 9106504018 |
| A védőtető karjaira felszerelhető távirányítós LED-világítás | |
| Tie Down Kit | 9103104000 |
| A védőtető kifeszítésére szolgáló kötelek | |
5 Rendeltetésszerű használat
A PerfectWall PW 1000 és PW 1500 védőtetők lakókocsikra vagy lakóautókra szerelhetők fel.
A védőtetőket csak leállított járművön szabad használni.
6 M úszaki leírás
A PerfectWall PW1000 und PW 1500 védőtetőket kézi hajtókar segítségével lehet ki- és behúzni. A védőtetőket kitámasztókkal lehet biztosítani a jármű falán vagy a talajon.
7 A v é d ötető kezelése
Vegye figyelembe a(z) „Biztonsági tudnivalók” fej., 193. oldal. szakasz biztonsági utasításait is!
7.1 Tudnivalók a jármű leállítási helyére vonatkozóan
FIGYELEM!
- Úgy állítsa le a járművet, hogy ne érhesse szennyeződés (ágak, levelek vagy hasonló dolgok) a vásznat.
- Tartsa távol a védőtetőt a szennyeződésektől, hogy megakadályozza a kidörzsölődéseket, foltokat és a penészedést.
7.2 A védőtető kinyitása
FIGYELMEZTETÉS! Sérülésveszély!
Tartson kellő távolságot tárgyaktól vagy más járművektől. Kinyitás után körben legalább 40 cm távolságnak kell lennie más tárgyaktól vagy járművektől.

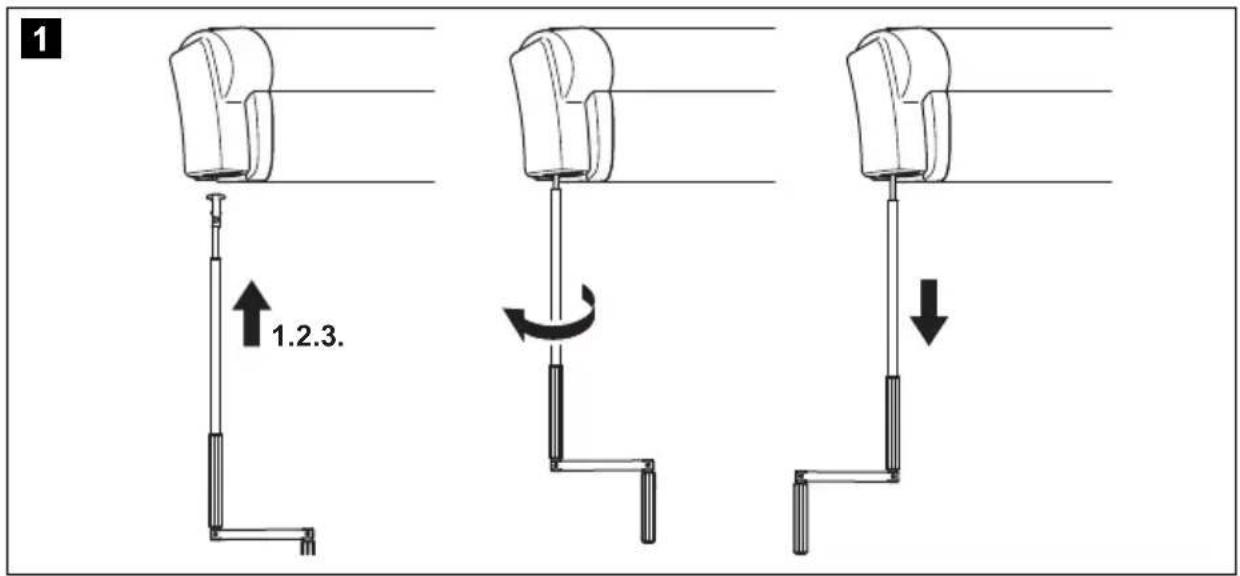

▶ Pattintsa be a kézi hajtókart a védőtető tartójába (1. ábra, 3. oldal).
Forgassa addig a kézi hajtókart, míg a védőtető kb. 1,5 m-re ki nem nyílik (2. ábra, 3. oldal).
▶ Tolja össze teljesen a jobb oldali kitámasztót az első lécben úgy, hogy szabadon tudja mozgatni (3. ábra, 4. oldal).
▶ Fordítsa oldalra a jobb oldali kitámasztót (3. ábra, 4. oldal).
Hajtsa le a jobb oldali kitámasztót, majd állítsa fel a talajra (4. ábra, 4. oldal).
▶ Állítsa be a kitámasztót a kívánt magasságra (5. ábra, 5. oldal).
Hajtsa fel a kitámasztó karját a kitámasztó rögzítéséhez (6. ábra, 5. oldal).
▶Ugyanígy állítsa be a másik kitámasztót.
Forgassa addig a kézi hajtókart, míg a védőtető a kívánt állásig ki nem nyílik. Függőlegesen állítsa fel a kitámasztót az első léc alá, hogy a kitámasztó mindig stabilan tartsa a védőtetőt.
Kb. 1/4 fordulattal forgassa vissza a kézi hajtókart a vászon megfeszítéséhez.
FIGYELEM! Sérülésveszély!
A védőtető vászna nem lóghat be a széleken, hanem mindig feszesnek kell lennie. A laza vászon nekidörzsölődhet a karoknak, ami az anyag károsodását okozhatja. Hosszú védőtetőknél középen belóghat a vászon.
- Akassza ki a kézi hajtókart a védőtető tartójából.
A kitámasztó felállítása a talajra
FIGYELMEZTETÉS! Sérülésveszély
- Kizárólag szilárd talajon állítsa fel a kitámasztót.
- Biztosítsa a kitámasztót csúszkálás ellen.
Függőlegesen állítsa fel a kitámasztót az első léc alatt.
▶ Biztosítsa a kitámasztót kövekekkel (7. ábra, 5. oldal).
Az egyik kitámasztót állítsa kissé alacsonyabbra, hogy az első léc enyhén ferde legyen. Így egyből lefolyhat a kis mennyiségű eső (8. ábra, 6. oldal).
A kitámasztó rögzítése a járművön
A védőtetőt közvetlenül rögzítheti a járművén, ha felszerelte a kitámasztók reteszeit.
▶ Tolja fel a retesz borítását (9. ábra, 6. oldal).
▶ Akassza be a kitámasztót a reteszbe (9. ábra, 6. oldal).
▶ Tolja le a retesz borítását (9. ábra, 6. oldal).
Az egyik kitámasztót állítsa kissé alacsonyabbra, hogy az első léc enyhén ferde legyen. Így egyböl lefolyhat a kis mennyiségű eső (10. ábra, 6. oldal).
A feszítőrúd felszerelése
4 m-es vagy annál hosszabb védőtetőknél feszítőrudat kell rögzíteni a védőtető közepén. Ezáltal megakadályozható a védőtető belógása.
▶ Tolja össze a feszítőrudat (11. ábra, 7. oldal).
Pattintsa be a feszítőrúd felső végét a házon lévő tartószerkezetbe (11. ábra, 7. oldal).
▶ Tolja be a feszítőrúd másik végét az első lécen lévő tartószerkezetbe (11. ábra, 7. oldal).
7.3 A védőtető behúzása
FIGYELEM!
- Csak akkor húzza be a védőtetőt, ha a vásznon nincs szennyeződés (ágak, levelek vagy hasonló dolgok). Ellenkező esetben behúzáskor sérülhet a védőtető.
- Tartsa távol a védőtetőt a szennyeződésektől, hogy megakadályozza a kidörzsölődéseket, foltokat és a penészedést.
- A védőtető behúzásakor ügyeljen arra, hogy ne szoruljanak be ágak vagy más tárgyak a védőtetőbe.
▶ Távolítsa el a vásznon lévő szennyeződéseket (ágak, levelek vagy hasonló dolgok).
▶ Oldja ki a kitámasztók rögzítését (cövekek vagy retesz a járművön).
▶ Pattintsa be a kézi hajtókar felső végét a védőtető tartójába.
Forgassa addig a kézi hajtókart, míg a védőtető már csak kb. 1,5 m-re van nyitva. Függőlegesen állítsa fel a kitámasztót az első léc alá, hogy a kitámasztó mindig stabilan tartsa a védőtetőt.
Hajtsa le a jobb oldali kitámasztó karját a kitámasztó kioldásához.
▶Tolja össze teljesen a kitámasztót.
▶Hajtsa fel a jobb oldali kitámasztót.
▶ Fordítsa be a jobb oldali kitámasztót az első lécbe.
▶ Tolja be a jobb oldali kitámasztó alsó részét az első léc reteszébe.
▶Ugyanígy csukja össze a másik kitámasztót.
▶ Forgassa addig a kézi hajtókart, míg a védőtető teljesen be nem záródik.
▶ Győződjön meg arról, hogy a védőtető teljesen be van-e húzva, mielőtt elindul. Az első lécnek szorosan a házra kell feküdnie.
- Akassza ki a kézi hajtókart a védőtető tartójából.
FIGYELEM! Sérülésveszély!
Ha nedves állapotban húzta be a védőtetőt, a lehető leghama-rabb nyissa ki a védőtetőt és hagyja megszáradni a vásznat. Ha a nedves vászon hosszú ideig összecsukva marad, akkor nyirkos marad és a színek kifakulhatnak.
8 Tisztítás és ápolás
8.1 Tisztítás
FIGYELEM! Sérülésveszély!
- Soha ne tisztítsa a védőtetőt nagynyomású tisztítóval.
- Ne használjon a tisztításhoz éles tisztítóeszközöket vagy kemény tárgyakat, mert azok a termék sérülését okozhatják.
Távolítson el minden szennyeződést (ágak, levelek vagy hasonló dolgok) a vászonról a kidörzsölődések, foltok és a penészedés elkerülése érdekében. Ellenkező esetben behúzáskor meg is sérülhet a védőtető.
Tisztítsa meg rendszeresen a védőtető vásznát a por és szennyeződés eltávolítása érdekében:
– ehhez használjon vizet 30 g öblítőszerrel és 30 g fehérítőt 10 l vízzel.
– Ezzel szappanozza be a vásznat, majd hagyja hatni öt percig a tisztítófolyadékot.
– Ezután mossa le tiszta vízzel alaposan a vásznat.
Győződjön meg arról, hogy teljesen lemosta-e a fehérítős tisztítófolyadékot. Ellenkező esetben károsodhat a vászon.
– Hagyja megszáradni a vásznat.
MEGJEGYZÉS
A gyártó javaslata:
- a vászon tisztításához használja a Dometic Clean&Care védőtető-tisztítót (cikkszám: 9103501116, beszerezhető a szervizpartnereken keresztül).
8.2 Kenés
▶ Szükség esetén kenje be a védőtető csuklóit paraffin viasszal, teflon-vagy szilikonolajjal.
8.3 Ellenőrzés
FIGYELMEZTETÉS!
Ne használja a védőtetőt, ha beállításokra vagy javításokra van szükség.
Sérülések észlelése esetén forduljon az illetékes szerviz- partnerhez (a címeket lásd az útmutató hátoldalán).
▶ Ellenőrizze rendszeresen a védőtető stabilitását és kopását, valamint a kritikus részek épségét.
▶ Ellenőrizze rendszeresen a védőtetőt:
- ép a vászon?
– Sértetlenek és kopási nyomoktól mentesek a karok és az első léc?
– Jól záródik a védőtető?
8.4 A csuklók csavarjainak utánhúzása
A csukló csavarjait az első terheléseket követően meg kell húzni:
- a védőtető első használata után
- 20000 km után vagy hat hónappal a védőtető beszerelését követően (attól függően, hogy melyik érkezik el előbb)
Ezenkívül a rendszeres járműellenőrzés során ellenőrizni kell a csukló csavarjait.
A csavarok utánhúzása érdekében forduljon a legközelebbi szervizpartnerhez.
Szervizelési tudnivalók (12. ábra, 7. oldal)
FIGYELEM!
A csavarok meghúzási nyomatéka nem torzulhat, ezért a védőtető karjait nem érheti terhelés.
▶ A csuklókat nem érheti terhelés, ezért ne emelje fel az első lécet.
▶ Húzza meg a csavarokat 15 – 25 Nm nyomatékkal.
8.5 Kis lyukak kijavítása a vásznon
A kis lyukakat, amelyek a vásznon vagy azokon a helyeken keletkeztek, ahol levált a bevonat, önállóan is be lehet foltozni:
▶dörzsöljön szét pamut ronggyal a sérült hely körül egy kevés folyékony vinil foltozót (cikkszám: 9103104018, szervizpartnereknél kapható)
√ A folyékony vinil foltozó feloldja a bevonatot. A bevonat száradás közben lezárja a lyukat.
Várja meg, hogy megszáradjon a sérülés helye, mielőtt újra behúzza a védőtetőt.
9 Szavatosság
A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon az illetékes szakkereskedőhöz vagy gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán).
A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:
- a számla vásárlási dátummal rendelkező másolatát,
- a reklamáció okát vagy a hibát tartalmazó leírást.
10 Ártalmatlanítás
▶ A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.
Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájéko-zódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.
11 Müszaki adatok
| PerfectWall PW1000 | |||||
| Szélesség: | 2,6 m | 3 m | 3,5 m | 4 m | 4,5 m |
| Kihúzás: 2 m 2,5 m | |||||
| Súly: 18,6 kg 21 kg | 24 kg 27 kg | 30 kg | |||
| PerfectWall PW1500 | ||||
| Szélesség: | 1,5m 2,6m | 3m | 3,5m | |
| Kihúzás: | 1m | 2m | 2,5m 2,5m / 2,75m | |
| Súly: | 12kg | 18kg | 21kg | 24kg |
| PerfectWall PW1500 | ||||
| Szélesség: | 4 m | 4,5 m | 5 m | 5,5 m |
| Kihúzás: | 2,5 m / 2,75 m | |||
| Súly: | 27 kg | 30 kg | 33 kg | 36 kg |
AUSTRALIA
Mail: budapest@dometic.hu
