Márka	Ferm
Modell	ETM1004
Terméktípus	Elektromos tűzőgép / szögező
Tápellátás feszültsége	220-240 V~
Frekvencia	50 Hz
Ütések percenként	20 /perc
Kompatibilis tűzőkapcsok	8-16 mm
Kompatibilis szögek	15-16 mm
Súly	1,22 kg
Hangnyomásszint (Lpa)	76 dB(A)
Hangteljesítményszint (Lwa)	89 dB(A)
Rezgésérték	4,83 m/s²
Kettős szigetelés	Igen (II. osztály)
Be/ki kapcsoló	Igen
Ütéserő szabályozó tárcsa	Igen
Csomagolás tartalma	1 tűzőgép, 400 tűzőkapocs, 100 szög, használati utasítás, biztonsági előírások, garanciajegy
Felhasználási területek	Bútorburkolat, csomagolás, cipőjavítás, szövetrögzítés, fa, drótháló, karton, bőr
Karbantartás	Tisztítsa puha ruhával és szappanos vízzel; ne használjon benzint, alkoholt vagy ammóniát
Biztonsági előírások	Ne irányítsa emberekre vagy állatokra; húzza ki a dugót a blokkolás feloldása előtt; ellenőrizze a kábel állapotát
Garancia	Lásd a mellékelt garanciajegyet

Gyakran ismételt kérdések - ETM1004 Ferm

Hogyan kell betölteni a tűzőkapcsokat vagy szögeket a tűzőgépbe?

Győződjön meg arról, hogy a szerszám ki van húzva. Nyomja meg a reteszelő csúszkát (2) a kinyitáshoz. Vegye ki a fiókot, helyezze a tűzőkapcsokat vagy szögeket a patronba, majd tolja vissza a fiókot és csúsztassa előre a csúszkát a rögzítésig.

Mi a teendő tűzőkapocs vagy szög elakadása esetén?

Azonnal húzza ki a szerszámot a konnektorból. Finoman távolítsa el a beszorult tűzőkapcsot vagy szöget egy vékony tárggyal, például egy pengével. Ne erőltesse.

Milyen típusú tűzőkapcsokat és szögeket használhatok?

Használjon 8-16 mm-es tűzőkapcsokat és 15-16 mm-es szögeket, amelyeket ehhez a tűzőgéphez terveztek. Lásd a felhasználási területet a használati utasításban.

Hogyan állítsam be az ütéserőt?

Forgassa el a szerszámon található ütéserő-szabályozó tárcsát (1) az ütőerő növeléséhez vagy csökkentéséhez az anyagtól függően.

Használható a tűzőgép elektromos kábelek rögzítésére?

Nem, ez a tűzőgép nem elektromos kábelek rögzítésére készült. Károsíthatja a szigetelést, és áramütést vagy tüzet okozhat.

Hogyan karbantartsam a tűzőgépet?

Rendszeresen tisztítsa a házat puha ruhával és szappanos vízzel. Ne használjon agresszív szereket, mint a benzin, alkohol vagy ammónia. Tartsa tisztán a szellőzőnyílásokat.

Milyen biztonsági óvintézkedéseket kell tennem?

Viseljen védőszemüveget. Soha ne irányítsa a szerszámot magára vagy másokra. Húzza ki minden beavatkozás előtt. Ellenőrizze a kábel állapotát. Tartsa távol a kezét a munkaterülettől.

Miért nem működik a tűzőgépem?

Ellenőrizze, hogy a be/ki kapcsoló 'be' állásban van-e, a szerszám be van-e dugva, és a tár nincs-e üres. Ha elakadás gyanúja merül fel, húzza ki és vizsgálja meg.

Használhatom a tűzőgépet azbeszttartalmú anyagokon?

Nem, azbeszttartalmú anyagokon történő használat szigorúan tilos az egészségügyi kockázatok miatt.

Hol találok pótalkatrészeket?

Vegye fel a kapcsolatot a Ferm ügyfélszolgálatával, amely a garanciajegyén található. Az elérhető alkatrészek listája a használati utasítás végén található.

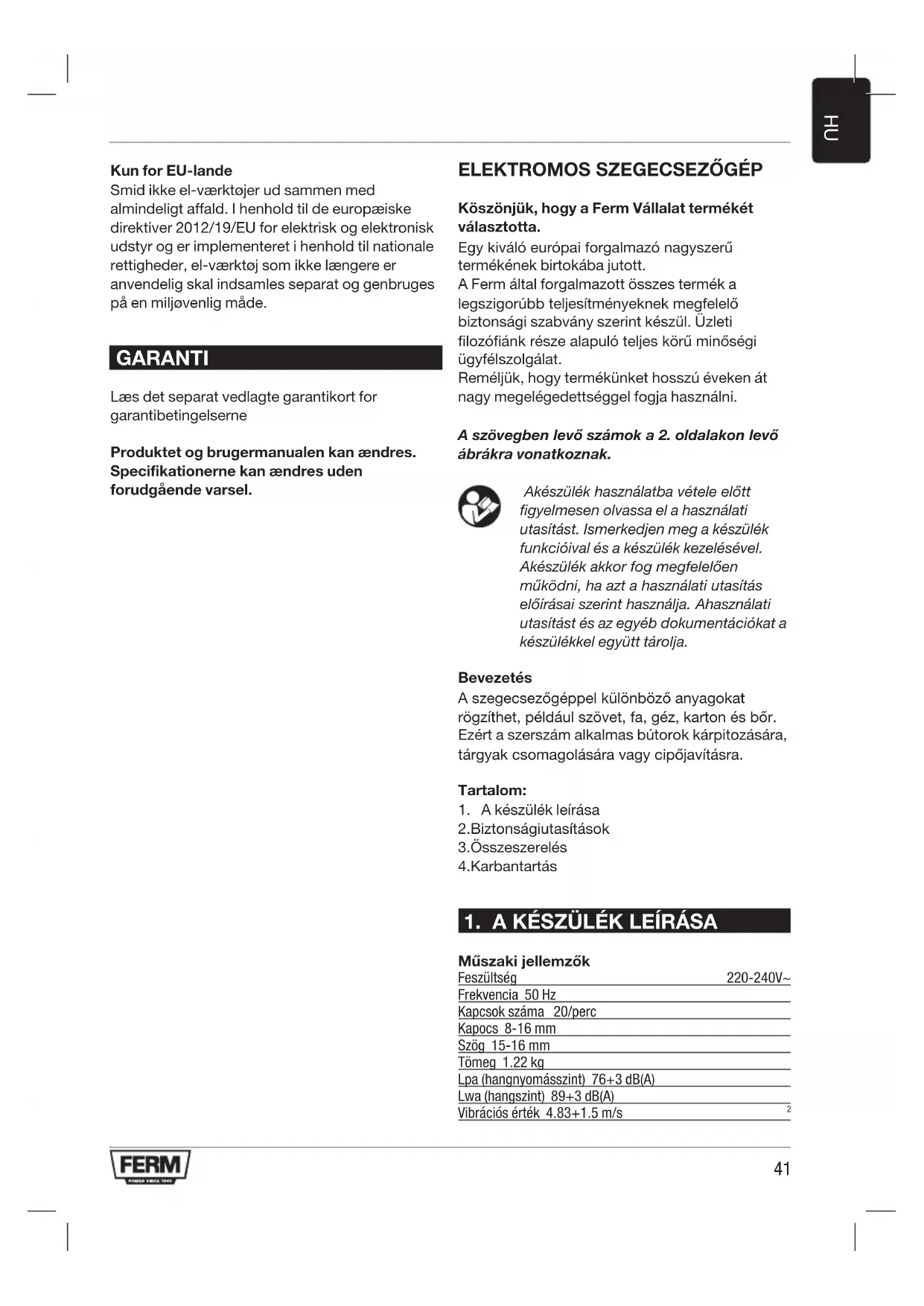

HASZNÁLATI ÚTMUTATÓ ETM1004 Ferm

Köszönjük, hogy a Ferm Vállalat termékét választotta.

Egy kiváló európai forgalmazó nagyszerű termékének birtokába jutott.

A Ferm által forgalmazott összes termék a legszigorúbb teljesítményeknek megfelelő biztonsági szabvány szerint készül. Üzleti filozófiánk része alapuló teljes körü minőségi ügyfélszolgálat.

Reméljük, hogy termékünket hosszú éveken át nagy megelégedettséggel fogja használni.

A szövegben levő számok a 2. oldalakon levő ábrákra vonatkoznak.

Akészülék használatba vétele előtt figyelmesen olvassa el a használati utasítást. Ismerkedjen meg a készülék funkcióival és a készülék kezelésével. Akészülék akkor fog megfelelően működni, ha azt a használati utasítás előírásai szerint használja. Ahasználati utasítást és az egyéb dokumentációkat a készülékkel együtt tárolja.

Bevezetés

A szegecsezőgéppel különböző anyagokat rögzíthet, például szövet, fa, géz, karton és bőr. Ezért a szerszám alkalmas bútorok kárpitozására, tárgyak csomagolására vagy cipőjavításra.

Tartalom:

1. A készülék leírása
   2.Biztonságiutasítások
   3.Összeszerelés
   4.Karbantartás

1. A KÉSZÜLÉK LEÍRÁSA

Műszaki jellemzők

Feszültség	220-240V~
Frekvencia 50 Hz
Kapcsok száma 20/perc
Kapocs 8-16 mm
Szög 15-16 mm
Tömeg 1.22 kg
Lpa (hangnyomásszint) 76+3 dB(A)
Lwa (hangszint) 89+3 dB(A)
Vibrációs érték 4.83+1.5 m/s	^2

Rezgésszint

Az ezen felhasználói kézikönyv végén megadott rezgés-kibocsátási szint mérése az EN 60745 szabványban meghatározott szabványosított teszttel összhangban történt; ez egy eszköznek egy másik eszközzel történő összehasonlítására, illetve a rezgésnek való kitettség előzetes felmé-résére használható fel az eszköznek az említett alkalmazásokra történő felhasználása során.

• az eszköznek eltérő alkalmazásokra, vagy eltérő, illetve rosszul karbantartott tartozékokkal történő felhasználása jelentősen emelheti a kitettség szintjét.
• az idő, amikor az eszköz ki van kapcsolva, vagy amikor ugyan működik, de ténylegesen nem végez munkát, jelentősen csökkentheti a kitettség szintjét.

Az eszköz és tartozékai karbantartásával, kezének melegen tartásával, és munkavégzésének megszervezésével védje meg magát a rezgések hatásaitól.

Tartalma

1 Szegecsezögép

400 Kapocs

100 Szög

1 Kézikönyv

1 Garanciakártya

Termékinformáció

1 ábra

1 Ütésszabályzótárcsa

2Csúszka-nyitó

3Kazetta-nyél

4Kapcsoló

5 Főkapcsoló

Ellenőrizze a gépet és tartozékait, hogy a szállítás során nem sérültek-e meg.

2. BIZTONSÁGI ELŐÍRÁSOK

A jelölések magyarázatai

A jelen használati utasításban leírtak be nem tartása esetén sérülés, életveszély, és gépsérülés következhet be.

Áramütés veszélye.

Viseljen szemvédőt.

Különleges biztonsági előírások

• Mindig tételezze fel, hogy a szerszám meg van töltve. A tűzőgép gondatlan kezelése miatt az elsülhet és személyes sérülést okozhat.
• Soha ne irányítsa a szerszámot maga, vagy más a közelben tartózkodó személy felé. A nem szándékos elsütés miatt a kapocs balesetet okozhat.
• Ne használja a szerszámot csak akkor, ha azt biztosan nekinyomja a munkadarabnak. Ha a szerszám nem érintkezik a munkadarabbal, akkor a kapocs más irányt vehet.
• Válassza le a szerszámot az elektromos hálózatról, ha a kapocs elakadt a szerszámban. Az elakadt kapocs eltávolítása során a tűzőgép akaratlanul is elsülhet, ha az csatlakoztatva van.
• Ne használja elektromos kábelek rögzítéséhez! A terméket nem terveztük elektromos kábelek rögzítéséhez, azt megsértheti az elektromos kábelek szigetelését és így áramütést vagy tüzet okozhat.

A szegecsezőgép használata előtt

• Ellenőrizze az alábbiakat:
- Megfelel-e a motor és a motor biztosíték, ha van, a hálózati feszültségnek (220-240 V hálózati feszültségnek megfelelő készülékek);
- Jó állapotban van-e a hálózati vezeték és a hálózati csatlakozódugó: masszívnak kell lennie, kilazult részek és sérülések nélkül.
- Mindig viseljen védőszemüveget a készülék használata során.
• Gondosan tartsa karban a készüléket.
- Ellenőrizze, hogy a mozgó alkatrészek nem ragadtak-e be, nincsenek-e rossz pozícióban, nincsenek-e törött alkatrészek, vagy bármely egyéb tényező, amely a szerszám működését befolyásolhatja. Ha meghibásodást észlel, javíttassa meg a készüléket mielőtt használná.
- Ellenőrizze, megfelelően van-e rögzítve a csúszó tár.
- Ne használja a készüléket nyirkos környezetben.
- Ne használja a készüléket azbeszt tartalmú anyagokon.

A szerszám használata során

• NE használja a készüléket, ha a kapcsoló nem kapcsolja "BE" vagy "KI".
• Mindig két kézzel tartsa a szerszámot, amikor elindítja.
• Mindig tartsa távol a vezetéket a gép mozgó alkatrészeitől.
• Tartsa távol a kezét a munkafelülettől.
• Ha egy szög vagy kapocs beakad, azonnal kapcsolja ki a készüléket és húzza ki a konnektorból.
• Soha ne irányítsa a készüléket emberre vagy állatra.
• Csak a készülékbe illő szögeket és kapcsokat használja.
• Vigyázzon arra, hogy a készülék használata során ne sérüljenek vezetékek.

Elektromos biztonság

Villamos gépek használatakor a tűzveszély illetve a személyi sérülések és az áramütés veszélyének elkerülése érdekében mindig pontosan tartsa be az országában érvényben lévő biztonsági rendszabályokat! Figyelmesen olvassa el az alábbiakban felsorolt illetve a kézikönyvhöz csatolt biztonsági utasításokat!

Mindig ellenűrizze, hogy a gépre kapcsolt áram feszültsége megegyezik-e a géptörzslapon feltüntetett adattal!

II. osztályú gép – kettős szigetelésű – földelés nélküli konnektorhoz csatlakoztatható.

A vezetékek és a dugaszok cseréje

A lecserélt vezetékeket és dugaszokat azonnal dobja el! Nem csatlakoztatott illetve nem szigetelt végű vezeték dugaszát fali konnektorba dugni rendkívül veszélyes!

Hosszabbítózsinór használata

Kizárólag jóváhagyott és a gép bemenőteljesítményének megfelelő hosszabbítózsinórt használjon! A minimális vezetékméret 1,5 mm². Amennyiben kábeldobot használ, mindig teljesen tekerje le.

Minden használat után távolítsa el az összes kapcsot/szeget a tárból

3. ÖSSZESZERELÉS

Alkalmazások

2 ábra

Ezzel a készülékkel az alábbi típusú szögek vagy kapcsok használhatók:

A szegecsezőgép feltöltése

Mielött kinyitná, ellenőrizze, hogy kihúzta-e a készüléket a konnektorból.

A szegecsezögép megtöltése

3 - 5 ábra

A csúszka kioldása

- Nyomja meg a csúszka-nyitót (2) mindkét oldalon a csúszka kinyitásához.

A kapcsok/szegek behelyezése

• Húzza ki a csúszkát a gépből
- Tegye a kapcsokat vagy szegeket a kazettába.
- Tolja vissza a csúszkát a gépbe
- Zárja a csúszkát, ehhez tolja azt előre, míg nem rögzül a helyén.

A tüzögép használata

• Nyomja meg a főkapcsolót (5), hogy bekapcsolja a gépet.
• Nyomja meg a főkapcsolót (5), hogy kikapcsolja a gépet.

A szerszám pozicionálása

• Tegye a szerszámot arra a pontra, ahol a kapcsot vagy szeget el szeretné helyezni.
• Nyomja le a szerszámot határozottan.

Tüzés

• Nyomja meg a kapcsolót (4).

A készülék visszarúg, az azt működtető erő következtében. Tartsa ezt észben

4. KARBANTARTÁS

Ügyeljen, hogy a motor karbantartása során a fúró mindig le legyen választva az elektromos hálózatról.

A készüléket úgy terveztük és gyártottuk le, hogy az nem igényel különösebb szervizelést a használata folyamán. A fúrógép élettartamának meghosszabbítása érdekében bánjon a készülékkel az előírások szerint, továbbá azt folyamatosan tisztítsa meg.

Meghibásodások

A gép esetleges hibás működésének lehetséges okait és a megfelelő megoldásokat az alábbiakban közöltük:

• Ha egy szög vagy kapocs beragad, kövesse az alábbi lépéseket:
• Húzza ki a készüléket a konnektorból.
• Óvatosan távolítsa el a beragadt tárgyat egy vékony tárggyal (például egy késsel).

A gép csináltatását csakis elismert elektromos müszerészre bizza!

Tisztítás

Lehetőleg minden használat után törölje meg száraz ruhával a fúrógép külsejét. A szellőzőnyílásokban lerakódott port és szennyeződéseket távolítsa el. A makacsabb szennyeződéseket mosogatószeres vízbe mártott, enyhén nedves ruhával törölje le. A fúrógép tisztításához a műanyagot károsító oldószereket (benzint, alkohol, ammóniumot stb.) használni tilos.

Meghibásodások

Amennyiben a készülék nem működik megfelelően, vagy annak valamely alkatrésze jelentős mértékben elkopott, akkor a gépet vigye a garancialevélben feltüntetett valamelyik márkaszervizbe. A használati utasítás végén található alkatrészeket meg lehet rendelni a géphez.

KÖRNYEZETVÉDELEM

A fúrógépet szállítás és tárolás közben a géphez tartozékként adott szerszámkofferben lehet tartani. A készülék csomagolóanyagainak nagy része újrafeldolgozható anyagból készült. Ezeket az anyagokat az újrafeldolgozást biztosító hulladékgyűjtő helyeken kell leadni.

A meghibásodott vagy használhatatlanná vált elektromos berendezéseket adja le újrafeldolgozásra.

Csak az Európai Közösség országaiban

Az elektromos eszközöket ne dobja a háztartási hulladékok közé. Az 2012/19/EU Európai Irányely - Elektromos és elektronikus berendezések hulladékai - és ennek nemzeti szabályozása alapján, azokat az elektromos eszközöket, melyek többé már nem használhatóak, külön kell összegyűjteni, és környezetbarát módon kell megszabadulni tőlük.

GARANCIA

Olvassa el a garancialevélen található feltételeket.

A termék és a felhasználói kézikönyv bármikor megváltoztatható. A módosítások további értesítés nélkül végrehajthatók
