KASUTUSJUHEND ETM1004 Ferm

Täname, et ostsite selle FERM toote. Olete teinud hea ostu ning nüüd on teil suurepärane toode ühelt Euroopa juhtivalt elektritööriistade tarnijalt. Köik FERM tarnitud tooted on valmistatud vastavuses rangeimate toimimis- ja ohutusnõuetega. Lisaks sellele oleme me seadnud endale eesmärgiks pakkuda suurepärast klienditeenindust ja igakülgsetgarantiid. Me loodame, et tunnete sellest tootest rõõmu ka aastate pärast.

Numbrid järgnevas tekstis viitavad numbritele joonistel, mis asuvad lehtedel 2.

Lugege käesolevat kasutus- ja ohutusjuhendit hoolikalt enne seadme kasutuselevõttu. Öpi funktsioone ja põhilisi töövõtteid ja masin. Et tagada, et masin töötab korralikult, palutakse teil järgida neid juhiseid, nagu kirjeldatud käesolevas kasutusjuhendis. Kasutusjuhendis ja sellega seotud dokumente tuleb säilitada masina lähedal.

Sissejuhatus

Püstol võimaldab kinnitada mitmesuguseid materjale, näiteks kangast, puitmaterjali, võrku, pappi ja nahka. Seega sobib tööriist näiteks mööbli polsterdamiseks, esemete pakendamiseks või jalatsite parandamiseks.

Sisukord

1. Masina andmed
2. Ohutusjuhendid
3. Kasutamine
4. Hooldamine

1. MASINA ANDMED

Tehnilised üksikasjad

Pinge	220-240V~
Sagedus 50 Hz
Klambrite arv 20/min.
Klambrid 8–16 mm
Naelad 15–16 mm
Kaal u. 1,22 kg
LPA (Helirõhk) 76+3 dB(A)
LWA (Helivõimsus) 89+3 dB(A)
Vibratsiooni tugevus 4,83+1,5 m/s	^2

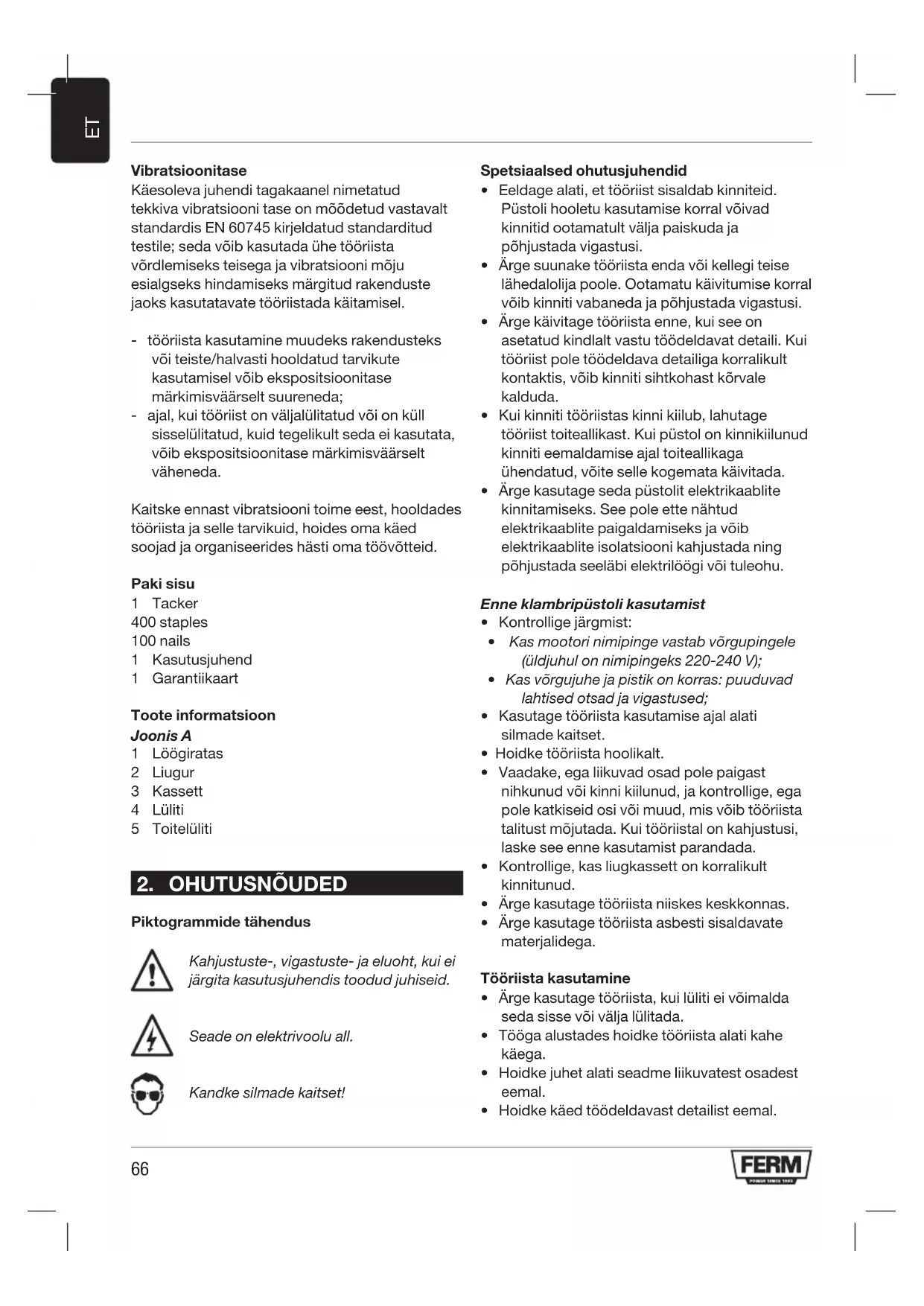

Vibratsioonitase

Käesoleva juhendi tagakaanel nimetatud tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 60745 kirjeldatud standarditud testile; seda võib kasutada ühe tööriista võrdlemiseks teisega ja vibratsiooni mõju esialgseks hindamiseks märgitud rakenduste jaoks kasutatavate tööriistada käitamisel.

• tööriista kasutamine muudeks rakendusteks või teiste/halvasti hooldatud tarvikute kasutamisel võib ekspositsioonitase märkimisväärselt suureneda;
• ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib ekspositsioonitase märkimisväärselt väheneda.

Kaitske ennast vibratsiooni toime eest, hooldades tööriista ja selle tarvikuid, hoides oma käed soojad ja organiseerides hästi oma töövõtteid.

Paki sisu

1 Tacker

400 staples

100 nails

1 Kasutusjuhend
1 Garantiikaart

Toote informatsioon

Joonis A

1 Löögiratas
2 Liugur
3 Kassett
4 Lüliti
5 Toitelüliti

2. OHUTUSNÕUDED

Piktogrammide tähendus

Kahjustuste-, vigastuste- ja eluoht, kui ei järgita kasutusjuhendis toodud juhiseid.

Seade on elektrivoolu all.

Kandke silmade kaitset!

Spetsiaalsed ohutusjuhendid

• Eeldage alati, et tööriist sisaldab kinniteid. Püstoli hooletu kasutamise korral võivad kinnitid ootamatult välja paiskuda ja põhjustada vigastusi.
• Ärge suunake tööriista enda või kellegi teise lähedalolija poole. Ootamatu käivitumise korral võib kinniti vabaneda ja põhjustada vigastusi.
• Ärge käivitage tööriista enne, kui see on asetatud kindlalt vastu töödeldavat detaili. Kui tööriist pole töödeldava detailiga korralikult kontaktis, vöib kinniti sihtkohast körvale kalduda.
• Kui kinniti tööriistas kinni kiilub, lahutage tööriist toiteallikast. Kui püstol on kinnikiilunud kinniti eemaldamise ajal toiteallikaga ühendatud, võite selle kogemata käivitada.
• Ärge kasutage seda püstolit elektrikaablite kinnitamiseks. See pole ette nähtud elektrikaablite paigaldamiseks ja vöib elektrikaablite isolatsiooni kahjustada ning pöhjustada seeläbi elektrilöögi vöi tuleohu.

Enne klambripüstoli kasutamist

• Kontrollige järgmist:
• Kas mootori nimipinge vastab vörgupingele (üldjuhul on nimipingeks 220-240 V);
• Kas võrgujuhe ja pistik on korras: puuduvad lahtised otsad ja vigastused;
• Kasutage tööriista kasutamise ajal alati silmade kaitset.
• Hoidke tööriista hoolikalt.
• Vaadake, ega liikuvad osad pole paigast nihkunud või kinni kiilunud, ja kontrollige, ega pole katkiseid osi või muud, mis võib tööriista talitust mõjutada. Kui tööriistal on kahjustusi, laske see enne kasutamist parandada.
• Kontrollige, kas liugkassett on korralikult kinnitunud.
• Ärge kasutage tööriista niiskes keskkonnas.
• Ärge kasutage tööriista asbesti sisaldavate materjalidega.

Tööriista kasutamine

• Ärge kasutage tööriista, kui lüliti ei võimalda seda sisse või välja lülitada.
• Tööga alustades hoidke tööriista alati kahe käega.
• Hoidke juhet alati seadme liikuvatest osadest eemal.

• Hoidke käed töödeldavast detailist eemal.

• Kui nael või klamber kinni kiilub, lülitage seade kohe välja ja eemaldage pistik vooluvõrgust.

• Ärge kunagi sihtige tööriistaga inimesi või loomi.
• Kasutage ainult sellele tööriistale möeldud klambreid või naelu.
• Tagage, et te ei kahjusta tööriista kasutades juhtmeid.

Elektriohutus

Elektriliste seadmetega töötamisel järgige alati ettekirjutusi tuleohutuse, võimaliku elektrilöögi ja vigastuse osas. Lugege ohutusnõudeid allpool ja lisatud ohutusnõuetega.

Kontrollige alati, et toide vastab pinge andmesildil.

Klass II masin- Topeltisolatsioon- Pole vaja kasutada ühtki maandatud pistikut.

Asendamine kaablid või pistikud

Visata vana kaablid või pistikud kohe, kui nad asendatakse uutega. Et pistikut lahtise kaabli seinakontakti, on väga ohtlik.

Pikendusjuhtmete kasutamine

Kasutage ainult seadme võimsusele vastavat sertifitseeritud pikenduskaablit, mille soone ristlõige on minimaalselt 1,5 mm². Trummlil asetsev pikenduskaabel tuleb täielikult lahti kerida.

Peale igat kasutuskorda eemaldage salvest köik naelad ja klambrid.

3. KASUTAMINE

Kasutus

Joonis 2

Kasutage selle tööriistaga järgmist tüüpi klambreid või naelu.

• U-tüüp 55: 8, 9, 10, 12, 13, 14, 15, 16 mm
• T-tüüp 48: 15–16 mm

Püstoli laadimine

Enne tööriista avamist veenduge, et see on vooluvõrgust lahutatud.

Püstoli laadimine

Joonised 3–5

Liuguri avamine

- Liuguri avamiseks vajutage selle vabastusnuppu (2).

Klambrite/naelade sisestamine

• Tõmmake liugur seadmest välja.
• Pange klambrid (joonis 4) või naelad (joonis 5) kassetti.
  • Lükake liugur tagasi seadmesse.
• Lukustage liugur, lükates seda edasisuunas, kuni see paika lukustub.

Püstoli kasutamine

• Masina sisselülitamiseks vajutage käivituslülitiit (5).
• Masina väljalülitamiseks vabastage käivituslüliti (5).
• Löögijõu juhtimiseks keerake löögijuhtimisratast.

Tööriista paigutamine

• Asetage tööriist töödeldava detaili sellele kohale, kus klamber või nael peaks paiknema.
• Vajutage tööriista tugevalt alla.

Klammerdamine

• Vajutage lülitit (4).

Tööriist põhjustab mõjuvate tööjõudude tõttu tagasilöögi. Pidage seda meeles.

4. HOOLDAMINE

Jälgige, et seade poleks lülitatud vooluvörku, kui tehakse hooldustöid masina mehhaaniliste osade juures.

Käesolev seade on valmistatud eesmärgiga teenida kasutajat pikka aega ilma remondita. Piisab regulaarsest puhastamisest ja õigest kasutamisest.

Rike

Kui seade ei tööta korralikult, vöib sellel olla mitmeid pöhjuseid. All on toodud sobivad lahendused.

• Kui klamber või nael on tööriistas kinni kiilunud, toimige järgmiselt.
• Ühendage tööriist vooluvõrgust lahti.
• Eemaldage klamber või nael ettevaatlikult õhukese eseme (näiteks noa) abil.

Parandus- ja hooldustöid võib teha ainult kvalifitseeritud tehnik või teenusepakkuja.

Puhastamine

Puhastage masina kesta regulaarselt puhta riidega, soovitatavalt peale iga kasutuskorda. Hoidke ventilatsiooniavad puhtad tolmust ja mustusest. Kui mustus ei peaks maha tulema, kasutage puhast riiet, mis on niisutatud seebiveega. Ärge kunagi kasutage ahusteid(bensiin, alkohol, amoniaakveed jne). Need võivad kahjustada plastikosi.

Rikked

Kui peaks mõni viga ilmnema, kontakteeruge hooldusega, garantiikaardil märgitud aadressil. Selle kasutusjuhendi tagant võite leida osade nimekirja, mida on võimalik tellida.

KESKKOND

Et vältida kahjustusi transpordil, on seade pakitud tugevasse ümbrisesse, mis koosneb enamjaolt taaskasutatavatest materjalidest ning mida saab lihtsalt ning õigesti utiliseerida.

Utiliseerimist vajavaid seadmeid ei tohi visata olmeprügi hulka.

Euroopa Ühenduse riigid

Ärge visake elektritööriistu olmeprügi hulka. Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2002/96/EÜ elektri-ja elektroonikaseadmete jäätmete kohta ning vastavalt seda direktiivi rakendavatele riiklikele õigusaktidele tuleb kasutuskõlbmatud elektritööriistad koguda teistest jäätmetest eraldi ning kõrvaldada kasutusest keskkonnasõbralikul viisil.

GARANTII

Tutvuge seadmega kaasas olevate garantiitingimustega.

Meie ettevõtte poliitika näeb ette toodete pideva täiustamise ja me jätame endale õiguse muuta toodete tehnilisi näitajaid sellest eelnevalt teavitamata.
