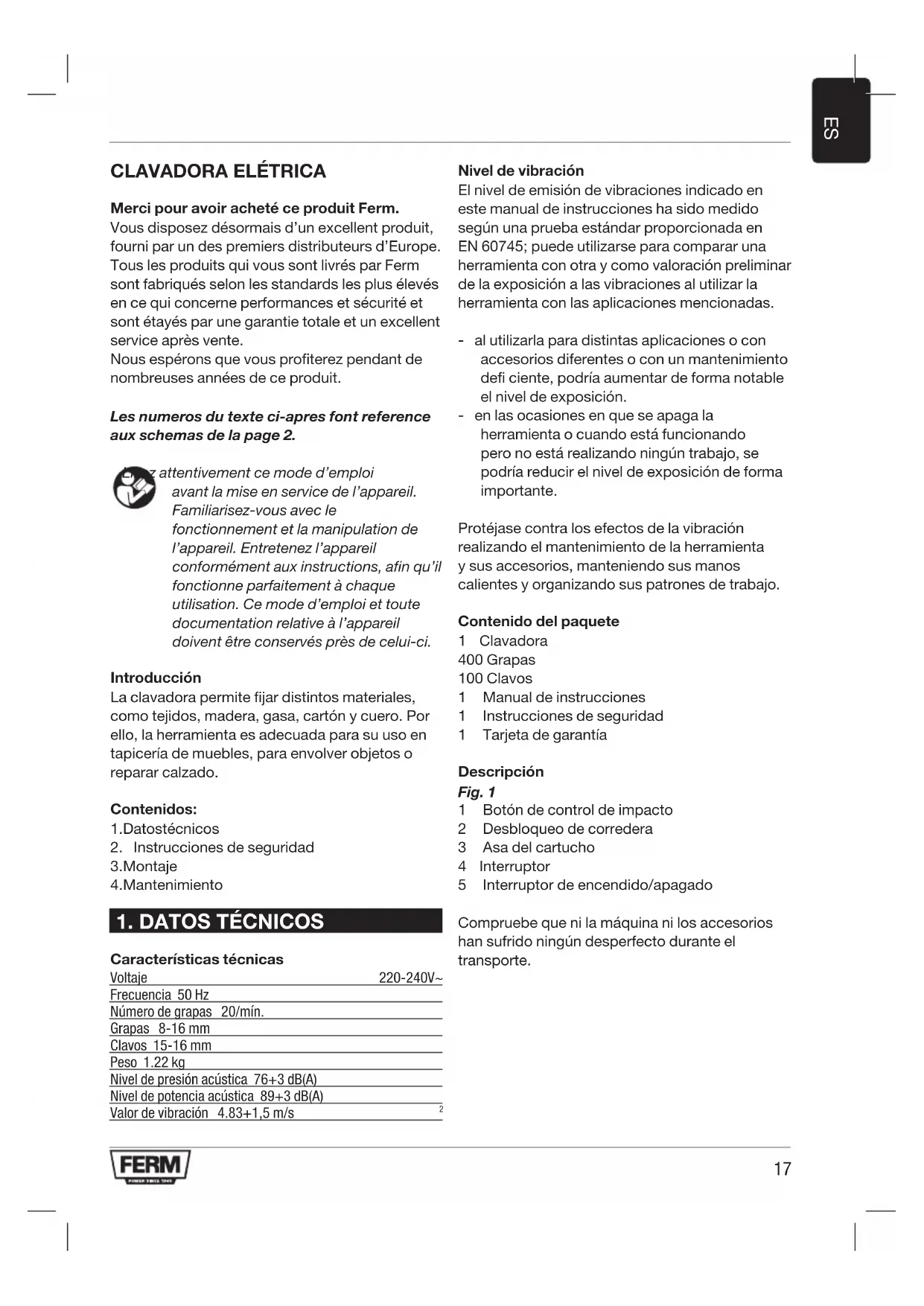

MANUAL DE USUARIO ETM1004 Ferm

La clavadora permite fijar distintos materiales, como tejidos, madera, gasa, cartón y cuero. Por ello, la herramienta es adecuada para su uso en tapicería de muebles, para envolver objetos o reparar calzado.

Contenidos:

1. Datostécnicos
2. Instrucciones de seguridad
3. Montaje
4. Mantenimiento

1. DATOS TÉCNICOS

Características técnicas

Voltaje	220-240V~
Frecuencia 50 Hz
Número de grapas 20/mín.
Grapas 8-16 mm
Clavos 15-16 mm
Peso 1.22 kg
Nivel de presión acústica 76+3 dB(A)
Nivel de potencia acústica 89+3 dB(A)
Valor de vibración 4.83+1,5 m/s	^2

Nivel de vibración

El nivel de emisión de vibraciones indicado en este manual de instrucciones ha sido medido según una prueba estándar proporcionada en EN 60745; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas.

• al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento defi ciente, podría aumentar de forma notable el nivel de exposición.
• en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante.

Protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo.

Contenido del paquete

1 Clavadora

400 Grapas

100 Clavos

1 Manual de instrucciones
1 Instrucciones de seguridad
1 Tarjeta de garantía

Descripción

Fig. 1

1 Botón de control de impacto
2 Desbloqueo de corredera
3 Asa del cartucho
4 Interruptor
5 Interruptor de encendido/apagado

Compruebe que ni la máquina ni los accesorios han sufrido ningún desperfecto durante el transporte.

2. INSTRUCCIONES DE SEGURIDAD

Explicación de los símbolos

Indica peligro de accidente, de muerte o riesgo de provocar averías en el aparato en caso de no seguir las instrucciones de este manual.

Indica el peligro de sufrir descargas eléctricas.

Utilice gafas protectoras.

Reglas de seguridad específicas

• Considere siempre que la herramienta incluye sujeciones. Una manipulación sin cuidado de la clavadora puede dar lugar a un incendio imprevisto de las sujeciones y a daños personales.
• No dirija la herramienta hacia sí mismo ni hacia ninguna otra persona de su alrededor. La activación imprevista descargará las sujeciones, provocando daños.
• No active la herramienta a menos que esté colocada firmemente frente a la pieza de trabajo. Si la herramienta no está en contacto con la pieza de trabajo, la sujeción podrá derivarse de su meta.
• Desconecte la herramienta de la fuente de alimentación cuando se atasquen sujeciones en la herramienta. Cuando retire una sujeción atascada, la clavadora podrá activarse accidentalmente si está conectada.
• No utilice esta clavadora para apretar cables eléctricos. No ha sido diseñada para la instalación de cables eléctricos y podrá dañar el aislamiento de los cables eléctricos, provo cando por consiguiente descargas o incendios.

Antes de utilizar la clavadora

• Compruebe los puntos siguientes:
• Corresponde la tensión del motor y de la protección del motor, si la hubiera, con la tensión de red (aparatos de tensión eléctrica de 220-240 VCA);
• El cable de red y el enchufe están en

buenas condiciones? (sólido, sin extremos sueltos ni dañados).

• Utilice siempre unas gafas de protección al manipular esta herramienta.
• Dé mantenimiento a la herramienta con cuidado.
• Compruebe la desalineación o encorvamiento de piezas móviles, rotura de piezas, y cualquier otra condición que pudiera afectar a la operación de las herramientas. Si está dañada, haga que se repare las herramientas antes de utilizarla.
• Compruebe si el cartucho portaobjetos ha quedado correctamente ajustado.
• No utilice la herramienta en un ambiente húmedo.
• No utilice la herramienta con materiales que contengan asbesto.

Uso de la herramienta

• No utilice la herramienta si el interruptor no gira a la posición "ON" u "OFF".
• Sujete siempre la herramienta con las dos manos cuando se ponga en marcha.
• Mantenga el cable siempre alejado de las partes móviles de la máquina.
• Mantenga las manos alejadas de la pieza que va a ser trabajada.
• En el caso de atasco de clavos o grapas, apague la máquina de inmediato y desconéctela de la red eléctrica.
• Nunca apunte con la herramienta a personas ni animales.
• Utilice sólo grapas y clavos adecuados para esta herramienta.
• Asegúrese de no dañar ningún cable cuando utilice esta herramienta.

Seguridad eléctrica

Tenga siempre presentes las normas de seguridad locales con respecto al peligro de incendio, peligro de sufrir descargas eléctricas y peligro de accidentes. Lea, además de las instrucciones que siguen a continuación, las normas de seguridad que aparecen en el cuadernillo anexo.

Controle que la tensión de la red sea la misma que la que aparece indicada en la placa.

Herramienta de tipo II – Doble aislamiento – No requiere enchufe con conexión a tierra.

Recambio de cables y enchufes

Si la red eléctrica de cables resulta dañada, se debe sustituir con una red de cables especial que se puede obtener del fabricante o del servicio de atención al cliente. Deshágase de los cables o clavijas antiguos inmediatamente después de sustituirlos por los nuevos. Es peligroso conectar a un enchufe la clavija de un cable suelto.

Uso de cables de extensión

Utilice siempre cables de extensión autorizados que sean aptos para la potencia del aparato. Los hilos deben tener un diámetro de 1,5 mm². Cuando el cable de extensión esté en un carrete, desenrolle el cable completamente.

3. USO

Aplicaciones

Fig. 2

Para esta herramients, utilice las grapas y clavos siguientes:

Carga de la clavadora

Antes de abrir la herramienta, asegúrese de que esté desconectada.

Desbloqueo de la corredera

- Pulse el desbloqueo de la corredera (2) para desbloquear la corredera.

Colocar grapas/clavos

• Tire de la lengüeta para extraerla del aparato
• Coloque las grapas (fig.4) o los clavos (fig.5) en el cartucho
• Empuje la lengüeta para volver a introducirla en el aparato
• Bloquee la corredera deslizando la corredera hacia delante hasta que se bloquee en su lugar.

Uso de la clavadora

- Pulse el interruptor de encendido/apagado (5) para encender la máquina

• Pulse el interruptor de encendido/apagado (5) para apagar la máquina
• Gire el botón de control de impacto para controlar la potencia del impacto'

Colocar la herramienta sobre la pieza de trabajo

• Coloque la herramienta en el punto en donde deberá ubicar la grapa o el clavo.
• Empuje la herramienta hacia abajo con firmeza.

Grapado

- Pulse el interruptor (4).

La herramienta producirá un rebote debido a la fuerza con que funciona. Tengo esto en cuenta.

4. MANTENIMIENTO

Antes de cualquier trabajo de mantenimiento o limpieza saque siempre el enchufe de la caja de corriente (enchufe de pared). No utilice nunca agua u otros líquidos para limpiar las partes eléctricas de su pulidora.

Estas máquinas han sido desarrolladas para funcionar durante largo tiempo sin dificultades y con un mantenimiento mínimo. Prolongará la vida útil de su máquina si la limpia regularmente y la utiliza de forma adecuada.

Fallos

A continuación se indican varias posibles causas y soluciones si la máquina no funciona correctamente:

• En caso de que se atasque una grapa o clavo en la herramienta, siga el procedimiento indicado a continuación:
• Desconecte la herramienta.
• Quite con cuidado la grapa o clavo de la herramienta con un objeto delgado (por ejemplo, un cuchillo

Las reparaciones y trabajos de mantenimiento deben realizarlas técnicos cualificados o una compañía de servicios.

Limpieza

Limpie la máquina regularmente con un trapo suave, preferiblemente tras cada utilización. Mantenga los agujeros de ventilación libres de polvo y suciedad. Elimine la suciedad persistente con un trapo suave humedecido con agua jabonosa. No utilice ningún disolvente como gasolina, alcohol, amoníaco, etc. Productos de esta clase dañan las partes de plástico.

Fallos

Caso que aparezca un fallo por desgaste de una pieza, póngase en contacto con el servicio que aparece indicado en la tarjeta de garantía. En la parte trasera de estas instrucciones se encuentra una exposición detallada sobre las piezas que pueden ser pedidas.

USO ECOLÓGICO

Para prevenir los daños durante el transporte, el aparato ha sido embalado. Dicho embalaje está hecho, en la medida de lo posible, de material reciclable. Le rogamos, por lo tanto, que recicle dicho material.

Cualquier aparato eléctrico o electrónico desechado y/o defectuoso tiene que depositarse en los lugares apropiados para ello.

Sólo para países CE

No deseche las herramientas eléctricas con los residuos domésticos. De conformidad con la Directiva Europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y su implementación en el derecho nacional, las herramientas eléctricas que dejen de funcionar deben recogerse por separado y desecharse de forma respetuosa con el medio ambiente.

GARANTÍA

Lea atentamente las condiciones de garantía indicadas en la tarjeta de garantía que aparece en este manual de instrucciones.

El producto y el manual de usuario están sujetos a cambios. Las especificaciones pueden modificarse sin previo aviso.
