MANUAL DE USUARIO ETM1003 Ferm

La clavadora permite fijar distintos materiales, como tejidos, madera, gasa, cartón y cuero. Por ello, la herramienta es adecuada para su uso en tapicería de muebles, para envolver objetos o reparar calzado.

Contenidos:

1. Datos técnicos
2. Instrucciones de seguridad
3. Montaje
4. Mantenimiento

1. Datos técnicos

Características técnicas

Voltaje	220-240V~
Frecuencia 50 Hz
Número de grapas 20/mín.
Profundidad máx. de la grapa 14 mm
Peso 0.9 kg
Nivel de presión acústica 77.6+3 dB(A)
Nivel de potencia acústica 90.6+3 dB(A)
Valor de vibración 2.476+1,5 m/s	^2

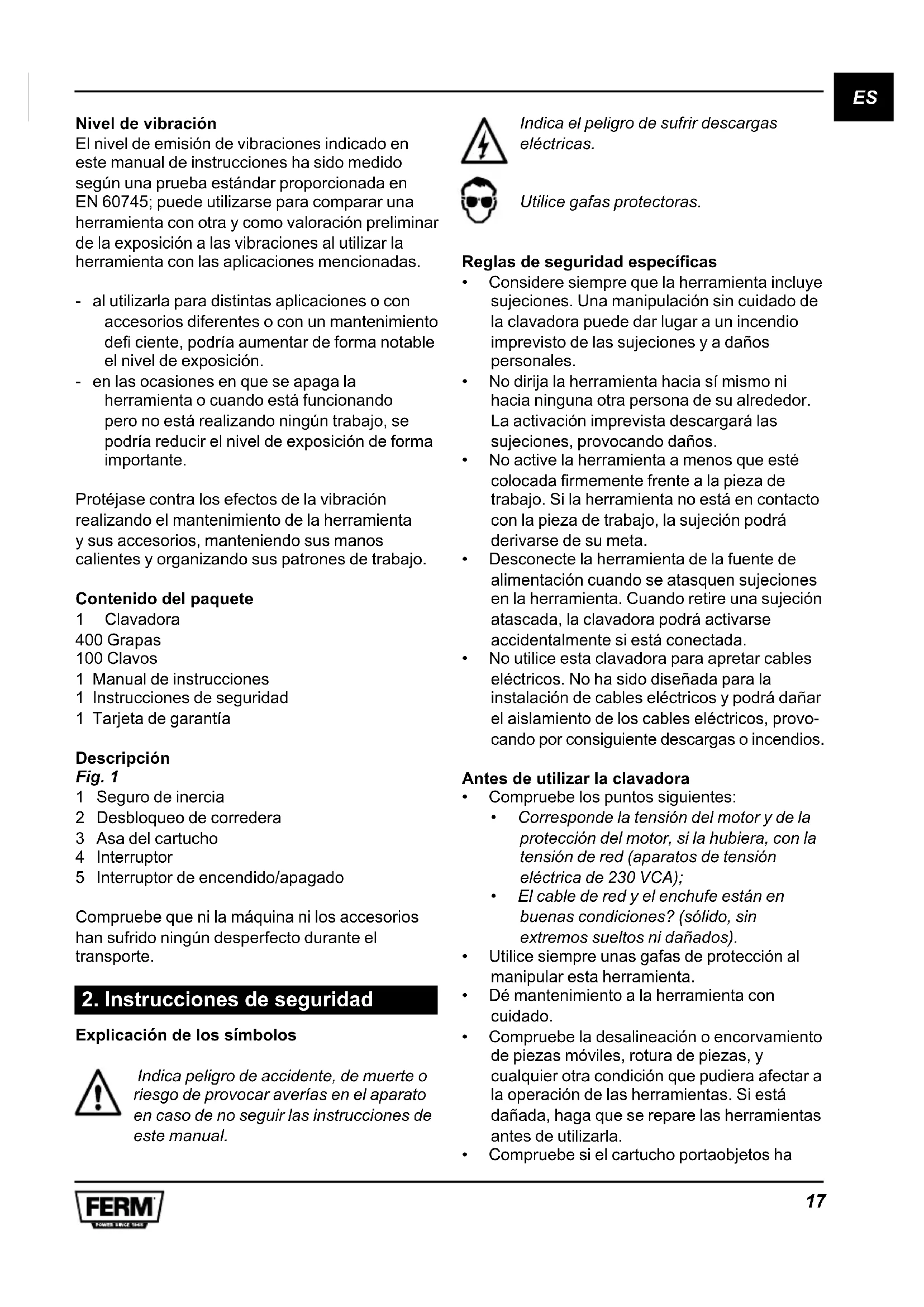

Nivel de vibración

El nivel de emisión de vibraciones indicado en este manual de instrucciones ha sido medido según una prueba estándar proporcionada en EN 60745; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas.

• al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento defi ciente, podría aumentar de forma notable el nivel de exposición.
• en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante.

Protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo.

Contenido del paquete

1 Clavadora

400 Grapas

100 Clavos

1 Manual de instrucciones
1 Instrucciones de seguridad
1 Tarjeta de garantía

Descripción

Fig. 1

1 Seguro de inercia
2 Desbloqueo de corredera
3 Asa del cartucho
4 Interruptor
5 Interruptor de encendido/apagado

Compruebe que ni la máquina ni los accesorios han sufrido ningún desperfecto durante el transporte.

2. Instrucciones de seguridad

Explicación de los símbolos

Indica peligro de accidente, de muerte o riesgo de provocar averías en el aparato en caso de no seguir las instrucciones de este manual.

Indica el peligro de sufrir descargas eléctricas.

Utilice gafas protectoras.

Reglas de seguridad específicas

• Considere siempre que la herramienta incluye sujeciones. Una manipulación sin cuidado de la clavadora puede dar lugar a un incendio imprevisto de las sujeciones y a daños personales.
• No dirija la herramienta hacia sí mismo ni hacia ninguna otra persona de su alrededor. La activación imprevista descargará las sujeciones, provocando daños.
• No active la herramienta a menos que esté colocada firmemente frente a la pieza de trabajo. Si la herramienta no está en contacto con la pieza de trabajo, la sujeción podrá derivarse de su meta.
• Desconecte la herramienta de la fuente de alimentación cuando se atasquen sujeciones en la herramienta. Cuando retire una sujeción atascada, la clavadora podrá activarse accidentalmente si está conectada.
• No utilice esta clavadora para apretar cables eléctricos. No ha sido diseñada para la instalación de cables eléctricos y podrá dañar el aislamiento de los cables eléctricos, provocando por consiguiente descargas o incendios.

Antes de utilizar la clavadora

• Compruebe los puntos siguientes:
• Corresponde la tensión del motor y de la protección del motor, si la hubiera, con la tensión de red (aparatos de tensión eléctrica de 230 VCA);
• El cable de red y el enchufe están en buenas condiciones? (sólido, sin extremos sueltos ni dañados).
• Utilice siempre unas gafas de protección al manipular esta herramienta.
• Dé mantenimiento a la herramienta con cuidado.
• Compruebe la desalineación o encorvamiento de piezas móviles, rotura de piezas, y cualquier otra condición que pudiera afectar a la operación de las herramientas. Si está dañada, haga que se repare las herramientas antes de utilizarla.
• Compruebe si el cartucho portaobjetos ha

quedado correctamente ajustado.

• No utilice la herramienta en un ambiente húmedo.
• No utilice la herramienta con materiales que contengan asbesto.

Uso de la herramienta

• No utilice la herramienta si el interruptor no gira a la posición "ON" u "OFF".
• Sujete siempre la herramienta con las dos manos cuando se ponga en marcha.
• Mantenga el cable siempre alejado de las partes móviles de la máquina.
• Mantenga las manos alejadas de la pieza que va a ser trabajada.
• En el caso de atasco de clavos o grapas, apague la máquina de inmediato y desconéctela de la red eléctrica.
• Nunca apunte con la herramienta a personas ni animales.
• Utilice sólo grapas y clavos adecuados para esta herramienta.
• Asegúrese de no dañar ningún cable cuando utilice esta herramienta.

Seguridad eléctrica

Tenga siempre presentes las normas de seguridad locales con respecto al peligro de incendio, peligro de sufrir descargas eléctricas y peligro de accidentes. Lea, además de las instrucciones que siguen a continuación, las normas de seguridad que aparecen en el cuadernillo anexo.

Controle que la tensión de la red sea la misma que la que aparece indicada en la placa.

Herramienta de tipo II – Doble aislamiento – No requiere enchufe con conexión a tierra.

Recambio de cables y enchufes

Si la red eléctrica de cables resulta dañada, se debe sustituir con una red de cables especial que se puede obtener del fabricante o del servicio de atención al cliente. Deshágase de los cables o clavijas antiguos inmediatamente después de sustituirlos por los nuevos. Es peligroso conectar a un enchufe la clavija de un cable suelto.

Uso de cables de extensión

Utilice siempre cables de extensión autorizados que sean aptos para la potencia del aparato. Los hilos deben tener un diámetro de 1,5 mm ^2 . Cuando el cable de extensión esté en un carrete, desenrolle el cable completamente.

3. Uso

Aplicaciones

Fig. 2

Para esta herramients, utilice las grapas y clavos siguientes:

• U: 6, 8, 10, 12, 13 o 14 mm
T: 15 mm
- 1: 15 mm

KWB (Bosch) ≥ 057

suministran grapas y clavos adecuados para esta herramienta.

Carga de la clavadora

Antes de abrir la herramienta, asegúrese de que esté desconectada.

Desbloqueo de la corredera

- Pulse el desbloqueo de la corredera (2) a ambos lados para desbloquear la corredera.

Colocar grapas

• Retire la corredera de la herramienta.
- Coloque las grapas o los clavos en el cartucho

Colocar clavos

• Vuelva a colocar la corredera en la herramienta.
• Bloquee la corredera deslizando la corredera hacia delante hasta que se bloquee en su lugar.

Uso de la clavadora

• Pulse el interruptor de encendido/apagado (5) para encender la máquina
• Pulse el interruptor de encendido/apagado (5) para apagar la máquina

Colocar la herramienta

- Coloque la herramienta en el punto en donde deberá ubicar la grapa o el clavo.

- Empuje la herramienta hacia abajo con firmeza.

Pulsar el seguro de inercia

- Pulse el seguro de inercia del lateral para desbloquear el seguro.

Grapado

- Pulse el interruptor.

- Cuando haya terminado el trabajo, deslice el seguro de inercia hacia el otro lado para bloquear de nuevo la seguridad.

La herramienta producirá un rebote debido a la fuerza con que funciona. Tengo esto en cuenta.

4. Mantenimiento

Antes de cualquier trabajo de mantenimiento o limpieza saque siempre el enchufe de la caja de corriente (enchufe de pared). No utilice nunca agua u otros líquidos para limpiar las partes eléctricas de su pulidora.

Estas máquinas han sido desarrolladas para funcionar durante largo tiempo sin dificultades y con un mantenimiento mínimo. Prolongará la vida útil de su máquina si la limpia regularmente y la utiliza de forma adecuada.

Fallos

A continuación se indican varias posibles causas y soluciones si la máquina no funciona correctamente:

- En caso de que se atasque una grapa o clavo en la herramienta, siga el procedimiento indicado a continuación:

• Desconecte la herramienta.
- Quite con cuidado la grapa o clavo de la herramienta con un objeto delgado (por ejemplo, un cuchillo

Las reparaciones y trabajos de mantenimiento deben realizarlas técnicos cualificados o una compañía de servicios.

Limpieza

Limpie la máquina regularmente con un trapo suave, preferiblemente tras cada utilización.

Mantenga los agujeros de ventilación libres de polvo y suciedad. Elimine la suciedad persistente con un trapo suave humedecido con agua jabonosa. No utilice ningún disolvente como gasolina, alcohol, amoníaco, etc. Productos de esta clase dañan las partes de plástico.

Fallos

Caso que aparezca un fallo por desgaste de una pieza, póngase en contacto con el servicio que aparece indicado en la tarjeta de garantía. En la parte trasera de estas instrucciones se encuentra una exposición detallada sobre las piezas que pueden ser pedidas.

Uso ecológico

Para prevenir los daños durante el transporte, el aparato ha sido embalado. Dicho embalaje está hecho, en la medida de lo posible, de material reciclable. Le rogamos, por lo tanto, que recicle dicho material.

Cualquier aparato eléctrico o electrónico desechado y/o defectuoso tiene que depositarse en los lugares apropiados para ello.

Garantía

Lea atentamente las condiciones de garantía indicadas en la tarjeta de garantía que aparece en este manual de instrucciones.

El producto y el manual de usuario están sujetos a cambios. Las especificaciones pueden modificarse sin previo aviso.
