Termék típusa	Elektromos tűző- és szögelőgép
Márka	Ferm
Modell	ETM1003
Tápellátási feszültség	220-240 V ~
Frekvencia	50 Hz
Tűzési sebesség	20 lövés/perc
Maximális behatolási mélység	14 mm
Súly	0,9 kg
Hangnyomásszint (Lpa)	77,6 dB(A)
Hangteljesítményszint (Lwa)	90,6 dB(A)
Rezgésszint	2,476 m/s²
Kompatibilis kapocstípusok	U (6, 8, 10, 12, 13, 14 mm), T (15 mm), I (15 mm)
Felhasználható anyagok	Szövet, fa, drótháló, karton, bőr
Biztonság	Biztonsági retesz, be-/kikapcsoló kapcsoló
Csomag tartalma	1 tűzőgép, 400 kapocs, 100 szög, használati útmutató, biztonsági előírások, garancialevél
Karbantartás	Tisztítsa puha, nedves ruhával, ne használjon agresszív tisztítószereket
Garancia	A mellékelt tanúsítvány szerint
Elektromos osztály	Dupla szigetelés (II. osztály)

Gyakran ismételt kérdések - ETM1003 Ferm

Hogyan kell betölteni a kapcsokat a tűzőgépbe?

Győződjön meg róla, hogy a készülék ki van húzva. Nyomja meg a kioldó csúszkát (2) mindkét oldalon, vegye ki a csúszkát, helyezze a kapcsokat vagy szögeket a tárba, majd tegye vissza a csúszkát, és rögzítse azt előre tolva.

Mit tegyek kapocs elakadása esetén?

Azonnal húzza ki a készüléket a hálózati csatlakozóból. Óvatosan távolítsa el az elakadt kapcsot egy vékony tárggyal (például pengével). Soha ne próbálja kioldani a készüléket, amíg az be van dugva.

Milyen tápfeszültség szükséges?

A tűzőgép 220-240 V ~, 50 Hz hálózati feszültséggel működik. Ellenőrizze, hogy a hálózata megfelel-e az adattáblán feltüntetett értéknek.

Milyen típusú kapcsokat és szögeket használhatok?

A készülék U típusú kapcsokat fogad el 6, 8, 10, 12, 13 vagy 14 mm-es méretben, valamint T és I típusú szögeket 15 mm-ben. Csak megfelelő rögzítőelemeket használjon a meghibásodások elkerülése érdekében.

Hogyan kapcsoljam be és ki a tűzőgépet?

A bekapcsoláshoz nyomja meg a be-/kikapcsoló kapcsolót (5). A kikapcsoláshoz nyomja meg újra ugyanazt a kapcsolót. Bármilyen beavatkozás előtt győződjön meg arról, hogy a készülék ki van kapcsolva.

Használhatom ezt a tűzőgépet elektromos kábelek rögzítésére?

Nem, ez a tűzőgép nem elektromos kábelek rögzítésére készült. Az ilyen használat károsíthatja a szigetelést, és áramütést vagy tüzet okozhat.

Hogyan tisztítsam a tűzőgépet?

Rendszeresen tisztítsa a házat puha ruhával, lehetőleg minden használat után. Makacs szennyeződésekhez használjon enyhén szappanos vízzel megnedvesített ruhát. Soha ne használjon benzint, alkoholt vagy más agresszív tisztítószereket.

Mi a teendő, ha a be-/kikapcsoló kapcsoló nem működik?

Ne használja a készüléket, ha a kapcsoló hibás. Vegye fel a kapcsolatot a Ferm ügyfélszolgálatával vagy egy szakképzett technikussal a javításhoz. Ne próbálja meg saját maga megjavítani.

A tűzőgép duplán szigetelt?

Igen, ez a készülék II. osztályú (dupla szigetelés), ami azt jelenti, hogy nem igényel földelt csatlakozót. Ennek ellenére tartsa be az összes elektromos biztonsági előírást.

Hogyan kell kioldani a biztonsági reteszt?

A biztonsági retesz kioldásához nyomja meg az oldalsó biztonsági reteszt. Használat után csúsztassa a reteszt a másik oldalra a záráshoz. Ez megakadályozza a véletlen kioldást.

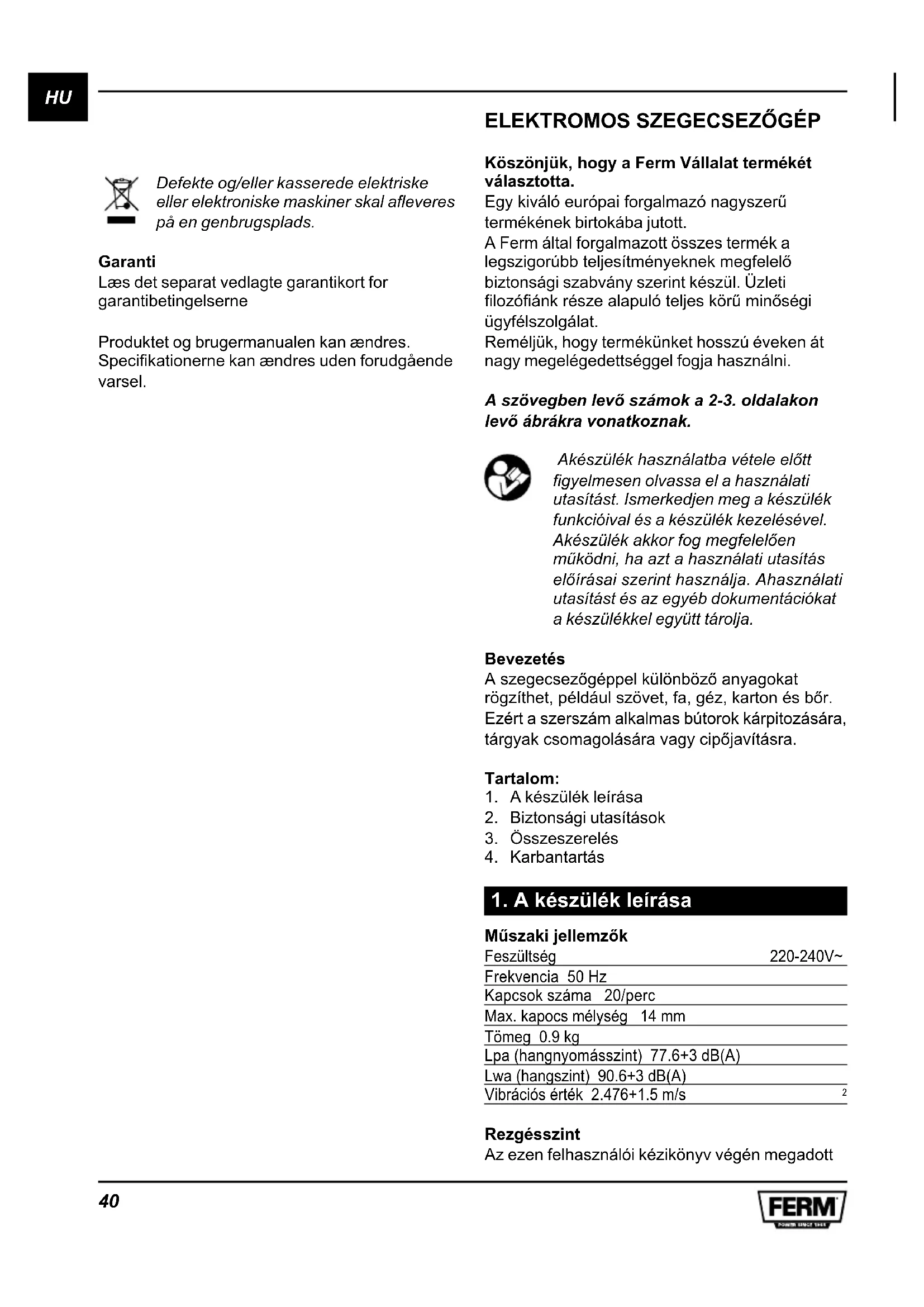

HASZNÁLATI ÚTMUTATÓ ETM1003 Ferm

Köszönjük, hogy a Ferm Vállalat termékét választotta.

Egy kiváló európai forgalmazó nagyszerű termékének birtokába jutott.

A Ferm által forgalmazott összes termék a legszigorúbb teljesítményeknek megfelelő biztonsági szabvány szerint készül. Üzleti filozófiánk része alapuló teljes körü minőségi ügyfélszolgálat.

Reméljük, hogy termékünket hosszú éveken át nagy megelégedettséggel fogja használni.

A szövegben levő számok a 2-3. oldalakon levő ábrákra vonatkoznak.

Akészülék használatba vétele előtt figyelmesen olvassa el a használati utasítást. Ismerkedjen meg a készülék funkcióival és a készülék kezelésével. Akészülék akkor fog megfelelően működni, ha azt a használati utasítás előírásai szerint használja. Ahasználati utasítást és az egyéb dokumentációkat a készülékkel együtt tárolja.

Bevezetés

A szegecsezőgéppel különböző anyagokat rögzíthet, például szövet, fa, géz, karton és bör. Ezért a szerszám alkalmas bútorok kárpitozására, tárgyak csomagolására vagy cipőjavításra.

Tartalom:

1. A készülék leírása
2. Biztonsági utasítások
3. Összeszerelés
4. Karbantartás

1. A készülék leírása

Műszaki jellemzők

Feszültség	220-240V~
Frekvencia 50 Hz
Kapcsok száma 20/perc
Max. kapocs mélység 14 mm
Tömeg 0.9 kg
Lpa (hangnyomásszint) 77.6+3 dB(A)
Lwa (hangszint) 90.6+3 dB(A)
Vibrációs érték 2.476+1.5 m/s

Rezgésszint

Az ezen felhasználói kézikönyv végén megadott

rezgés-kibocsátási szint mérése az EN 60745 szabványban meghatározott szabványosított teszttel összhangban történt; ez egy eszköznek egy másik eszközzel történő összehasonlítására, illetve a rezgésnek való kitettség előzetes felmé-résére használható fel az eszköznek az említett alkalmazásokra történő felhasználása során.

• az eszköznek eltérő alkalmazásokra, vagy eltérő, illetve rosszul karbantartott tartozékokkal történő felhasználása jelentösen emelheti a kitettség szintjét.
• az idő, amikor az eszköz ki van kapcsolva, vagy amikor ugyan működik, de ténylegesen nem végez munkát, jelentősen csökkentheti a kitettség szintjét.

Az eszköz és tartozékai karbantartásával, kezének melegen tartásával, és munkavégzésének megszervezésével védje meg magát a rezgések hatásaitól.

Tartalma

1 Szegecsezögép

400 Kapocs

100 Szög

1 Kézikönyv

1 Garancia kártya

Termékinformáció

1 ábra

1 Biztonsági retesz
2 Csúszka-nyitó
3 Kazetta-nyél
4 Kapcsoló
4 Főkapcsoló

Ellenőrizze a gépet és tartozékait, hogy a szállítás során nem sérültek-e meg.

2. Biztonsági előírások

A jelölések magyarázatai

A jelen használati utasításban leírtak be nem tartása esetén sérülés, életveszély, és gépsérülés következhet be.

Áramütés veszélye.

Viseljen szemvédőt.

Különleges biztonsági előírások

• Mindig tételezze fel, hogy a szerszám meg van töltve. A tűzőgép gondatlan kezelése miatt az elsülhet és személyes sérülést okozhat.
• Soha ne irányítsa a szerszámot maga, vagy más a közelben tartózkodó személy felé. A nem szándékos elsütés miatt a kapocs balesetet okozhat.
• Ne használja a szerszámot csak akkor, ha azt biztosan nekinyomja a munkadarabnak. Ha a szerszám nem érintkezik a munkadarabbal, akkor a kapocs más irányt vehet.
• Válassza le a szerszámot az elektromos hálózatról, ha a kapocs elakadt a szerszámban. Az elakadt kapocs eltávolítása során a tűzőgép akaratlanul is elsülhet, ha az csatlakoztatva van.
• Ne használja elektromos kábelek rögzítéséhez! A terméket nem terveztük elektromos kábelek rögzítéséhez, azt megsértheti az elektromos kábelek szigetelését és így áramütést vagy tüzet okozhat.

A szegecsezőgép használata előtt

• Ellenőrizze az alábbiakat:

• Megfelel-e a motor és a motor biztosíték, ha van, a hálózati feszültségnek (230 V hálózati feszültségnek megfelelő készülékek);

• Jó állapotban van-e a hálózati vezeték és a hálózati csatlakozódugó: masszívnak kell lennie, kilazult részek és sérülések nélkül.

• Mindig viseljen védőszemüveget a készülék használata során.
  • Gondosan tartsa karban a készüléket.

• Ellenőrizze, hogy a mozgó alkatrészek nem ragadtak-e be, nincsenek-e rossz pozícióban, nincsenek-e törött alkatrészek, vagy bármely egyéb tényező, amely a szerszám működését befolyásolhatja. Ha meghibásodást észlel, javíttassa meg a készüléket mielőtt használná.
• Ellenőrizze, megfelelően van-e rögzítve a csúszó tár.
• Ne használja a készüléket nyirkos környezetben.
• Ne használja a készüléket azbeszt tartalmú anyagokon.

A szerszám használata során

• NE használja a készüléket, ha a kapcsoló

nem kapcsolja "BE" vagy "KI".

• Mindig két kézzel tartsa a szerszámot, amikor elindítja.
• Mindig tartsa távol a vezetéket a gép mozgó alkatrészeitől.
  • Tartsa távol a kezét a munkafelülettől.
• Ha egy szög vagy kapocs beakad, azonnal kapcsolja ki a készüléket és húzza ki a konnektorból.
• Soha ne irányítsa a készüléket emberre vagy állatra.
• Csak a készülékbe illő szögeket és kapcsokat használja.
• Vigyázzon arra, hogy a készülék használata során ne sérüljenek vezetékek.

Elektromos biztonság

Villamos gépek használatakor a tűzveszély illetve a személyi sérülések és az áramütés veszélyének elkerülése érdekében mindig pontosan tartsa be az országában érvényben lévő biztonsági rendszabályokat! Figyelmesen olvassa el az alábbiakban felsorolt illetve a kézikönyvhöz csatolt biztonsági utasításokat!

Mindig ellenürizze, hogy a gépre kapcsolt áram feszültsége megegyezik-e a géptörzslapon feltüntetett adattal!

II. osztályú gép – kettős szigetelésű – földelés nélküli konnektorhoz csatlakoztatható.

A vezetékek és a dugaszok cseréje

A lecserélt vezetékeket és dugaszokat azonnal dobja el! Nem csatlakoztatott illetve nem szigetelt végű vezeték dugaszát fali konnektorba dugni rendkívül veszélyes!

Hosszabbítózsinór használata

Kizárólag jóváhagyott és a gép bemenőteljesítményének megfelelő hosszabbítózsinórt használjon! A minimális vezetékméret 1,5 mm2. Amennyiben kábeldobot használ, mindig teljesen tekerje le.

3. Összeszerelés

Alkalmazások

2 ábra

Ezzel a készülékkel az alábbi típusú szögek vagy kapcsok használhatók:

• U: 6, 8, 10, 12, 13 vagy 14 mm

T: 15 mm
- 1: 15 mm

Megfelelő kapcsokat és szögeket az KWB (Bosch) ≥ 057

A szegecsezőgép feltöltése

Mielőtt kinyitná, ellenőrizze, hogy kihúzta-e a készüléket a konnektorból.

A szegecsezögép megtöltése

3 - 5 ábra

A csúszka kioldása

- Nyomja meg a csúszka-nyitót (2) mindkét oldalon a csúszka kinyitásához.

A kapcsok behelyezése

• Vegye le a csúszkát a szerszámról.
- Tegye a kapcsokat vagy szegeket a kazettába.

Szegek behelyezése

• Tegye vissza a csúszkát a szerszámra.
- Zárja a csúszkát, ehhez tolja azt előre, míg nem rögzül a helyén.

A tűzőgép használata

• Nyomja meg a főkapcsolót (5), hogy bekapcsolja a gépet.
• Nyomja meg a főkapcsolót (5), hogy kikapcsolja a gépet.

A szerszám pozicionálása

• Tegye a szerszámot arra a pontra, ahol a kapcsot vagy szeget el szeretné helyezni.
  • Nyomja le a szerszámot határozottan.

A biztonsági retesz megnyomása

- Nyomja meg a biztonsági reteszt a biztonsági mechanizmus kioldásához.

Tüzés

• Nyomja meg a kapcsolót.
- Ha a munka elkészült, akkor csúsztassa vissza a biztonsági reteszt a másik oldalra a biztonsági mechanizmus ismételt

bekapcsolásához.

A készülék visszarúg, az azt működtető erő következtében. Tartsa ezt észben

4. Karbantartás

Ügyeljen, hogy a motor karbantartása során a fúró mindig le legyen választva az elektromos hálózatról.

A készüléket úgy terveztük és gyártottuk le, hogy az nem igényel különösebb szervizelést a használata folyamán. A fúrógép élettartamának meghosszabbítása érdekében bánjon a készülékkel az előírások szerint, továbbá azt folyamatosan tisztítsa meg.

Meghibásodások

A gép esetleges hibás működésének lehetséges okait és a megfelelő megoldásokat az alábbiakban közöltük:

• Ha egy szög vagy kapocs beragad, kövesse az alábbi lépéseket:
  • Húzza ki a készüléket a konnektorból.
• Óvatosan távolítsa el a beragadt tárgyat egy vékony tárggyal (például egy késsel).

A gép csináltatását csakis elismert elektromos müszerészre bizza!

Tisztítás

Lehetőleg minden használat után törölje meg száraz ruhával a fúrógép külsejét. A szellőzőnyílásokban lerakódott port és szennyeződéseket távolítsa el. A makacsabb szennyeződéseket mosogatószeres vízbe mártott, enyhén nedves ruhával törölje le. A fúrógép tisztításához a műanyagot károsító oldószereket (benzint, alkohol, ammóniumot stb.) használni tilos.

Meghibásodások

Amennyiben a készülék nem működik megfelelően, vagy annak valamely alkatrésze jelentős mértékben elkopott, akkor a gépet vigye a garancialevélben feltüntetett valamelyik márkaszervizbe. A használati utasítás végén található alkatrészeket meg lehet rendelni a géphez.

Környezetvédelem

A fúrógépet szállítás és tárolás közben a géphez tartozékként adott szerszámkofferben lehet tartani. A készülék csomagolóanyagainak nagy része újrafeldolgozható anyagból készült. Ezeket az anyagokat az újrafeldolgozást biztosító hulladékgyűjtő helyeken kell leadni.

A meghibásodott vagy használhatatlanná vált elektromos berendezéseket adja le újrafeldolgozásra.

Garancia

Olvassa el a garancialevélen található feltételeket.

A termék és a felhasználói kézikönyv bármikor megváltoztatható. A módosítások további értesítés nélkül végrehajthatók
