Tipo di prodotto	Sparachiodi e graffettatrice elettrica
Marca	Ferm
Modello	ETM1003
Tensione di alimentazione	220-240 V ~
Frequenza	50 Hz
Cadenza di tiro	20 colpi/minuto
Profondità massima di inserimento	14 mm
Peso	0,9 kg
Livello di pressione acustica (Lpa)	77,6 dB(A)
Livello di potenza acustica (Lwa)	90,6 dB(A)
Livello di vibrazioni	2,476 m/s²
Tipi di graffette compatibili	U (6, 8, 10, 12, 13, 14 mm), T (15 mm), I (15 mm)
Materiali utilizzabili	Tessuti, legno, rete metallica, cartone, cuoio
Sicurezza	Leva di sicurezza, interruttore on/off
Contenuto della confezione	1 graffettatrice, 400 graffette, 100 chiodi, manuale, istruzioni di sicurezza, certificato di garanzia
Manutenzione	Pulire con un panno morbido e umido, non utilizzare prodotti aggressivi
Garanzia	Secondo il certificato allegato
Classe elettrica	Doppio isolamento (Classe II)

Domande frequenti - ETM1003 Ferm

Come caricare le graffette nella graffettatrice?

Assicurarsi che l'utensile sia scollegato. Premere il cursore di sblocco (2) su entrambi i lati, rimuovere il cursore, inserire le graffette o i chiodi nel caricatore, quindi rimettere il cursore in posizione e bloccarlo facendolo scorrere in avanti.

Cosa fare in caso di blocco di una graffetta?

Scollegare immediatamente l'utensile dalla presa elettrica. Rimuovere delicatamente la graffetta bloccata con un oggetto sottile (come una lama). Non tentare mai di sbloccare l'utensile mentre è collegato.

Quale tensione di alimentazione è necessaria?

La graffettatrice funziona con una tensione di rete di 220-240 V ~, 50 Hz. Verificare che la rete corrisponda al valore indicato sulla targhetta.

Quali tipi di graffette e chiodi posso utilizzare?

L'utensile accetta graffette a U da 6, 8, 10, 12, 13 o 14 mm, nonché chiodi a T e a I da 15 mm. Utilizzare solo fissaggi adatti per evitare malfunzionamenti.

Come accendere e spegnere la graffettatrice?

Per accendere, premere l'interruttore on/off (5). Per spegnere, premere nuovamente lo stesso interruttore. Assicurarsi che l'utensile sia spento prima di qualsiasi intervento.

Posso utilizzare questa graffettatrice per fissare cavi elettrici?

No, questa graffettatrice non è progettata per il fissaggio di cavi elettrici. Tale utilizzo potrebbe danneggiare l'isolamento e causare scosse elettriche o incendi.

Come pulire la graffettatrice?

Pulire regolarmente la carcassa con un panno morbido, preferibilmente dopo ogni utilizzo. Per lo sporco ostinato, utilizzare un panno leggermente inumidito con acqua saponata. Non utilizzare mai benzene, alcol o altri prodotti aggressivi.

Cosa fare se l'interruttore on/off non funziona?

Non utilizzare l'utensile se l'interruttore è difettoso. Contattare il servizio clienti Ferm o un tecnico qualificato per la riparazione. Non tentare di riparare da soli.

La graffettatrice è a doppio isolamento?

Sì, questo utensile è di classe II (doppio isolamento), il che significa che non richiede una presa con messa a terra. Tuttavia, rispettare tutte le istruzioni di sicurezza elettrica.

Come sbloccare la leva di sicurezza?

Per sbloccare la sicurezza, premere la leva di sicurezza sul lato. Dopo l'uso, far scorrere la leva dall'altro lato per bloccarla nuovamente. Ciò impedisce attivazioni accidentali.

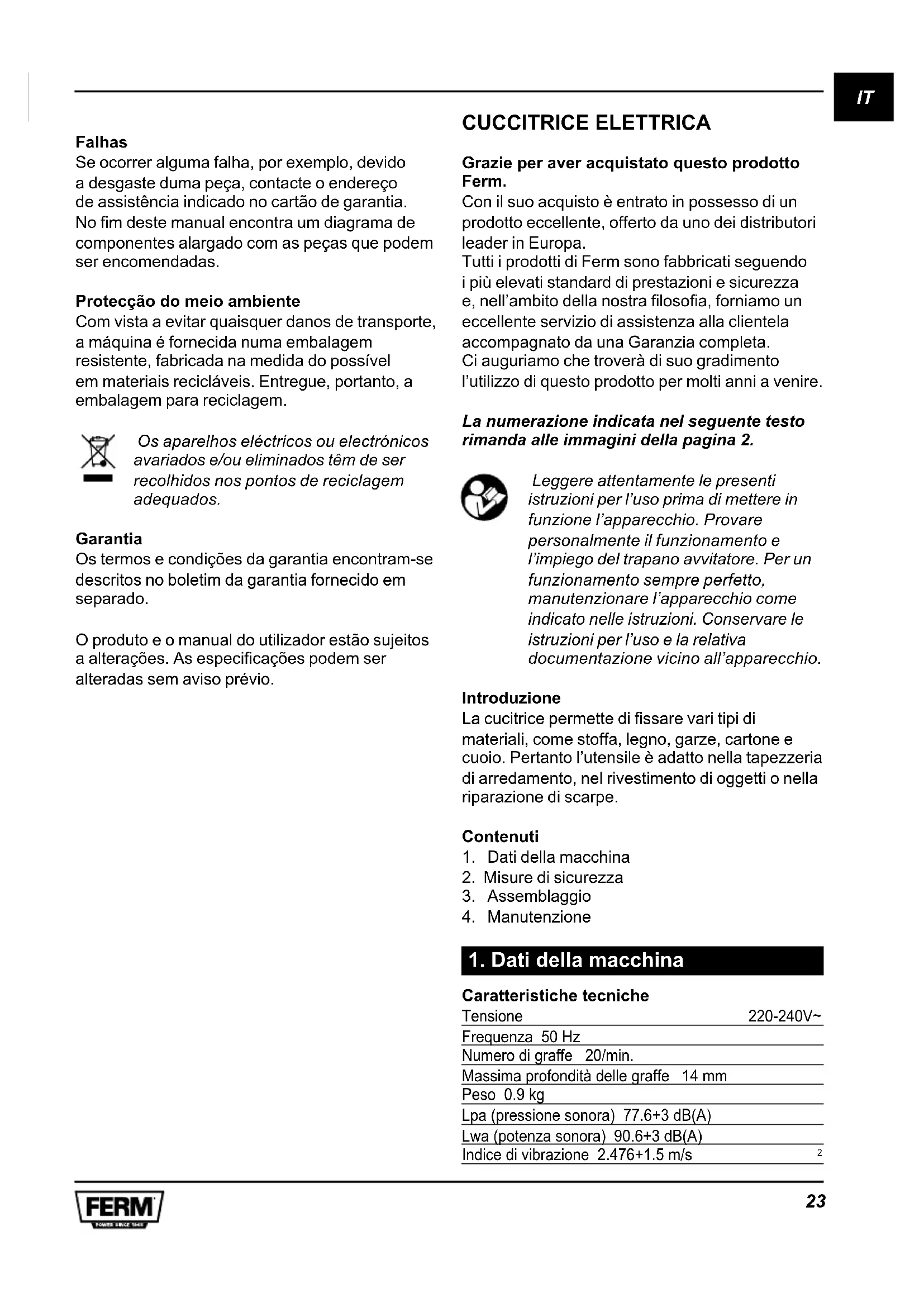

MANUALE UTENTE ETM1003 Ferm

Grazie per aver acquistato questo prodotto Ferm.

Con il suo acquisto è entrato in possesso di un prodotto eccellente, offerto da uno dei distributori leader in Europa.

Tutti i prodotti di Ferm sono fabbricati seguendo i più elevati standard di prestazioni e sicurezza e, nell'ambito della nostra filosofia, forniamo un eccellente servizio di assistenza alla clientela accompagnato da una Garanzia completa. Ci auguriamo che troverà di suo gradimento l'utilizzo di questo prodotto per molti anni a venire.

La numerazione indicata nel seguente testo rimanda alle immagini della pagina 2.

Leggere attentamente le presenti istruzioni per l'uso prima di mettere in funzione l'apparecchio. Provare personalmente il funzionamento e l'impiego del trapano avvitatore. Per un funzionamento sempre perfetto, manutenzionare l'apparecchio come indicato nelle istruzioni. Conservare le istruzioni per l'uso e la relativa documentazione vicino all'apparecchio.

Introduzione

La cucitrice permette di fissare vari tipi di materiali, come stoffa, legno, garze, cartone e cuoio. Pertanto l'utensile è adatto nella tapezzeria di arredamento, nel rivestimento di oggetti o nella riparazione di scarpe.

Contenuti

1. Dati della macchina
2. Misure di sicurezza
3. Assemblaggio
4. Manutenzione

1. Dati della macchina

Caratteristiche tecniche

Tensione	220-240V~
Frequenza 50 Hz
Numero di graffe 20/min.
Massima profondità delle graffe 14 mm
Peso 0.9 kg
Lpa (pressione sonora) 77.6+3 dB(A)
Lwa (potenza sonora) 90.6+3 dB(A)
Indice di vibrazione 2.476+1.5 m/s	2

Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicato sul retro di questo manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l'utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazioni menzionate

• se si utilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente
• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione

Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro

Contenuto della confezione

1 Cucitrice

400 Graffe

100 Chiodi

1 Manuale di istruzioni
1 Istruzioni di sicurezza
1 Cedola di garanzia

Caratteristiche

Fig. 1

1 Chiusura di sicurezza
2 Blocco guida
3 Cartuccia
4 Interruttore
5 Interruttore acceso/spento

Controllare che la macchina e gli accessori non abbiano subito danni durante il trasporto.

2. Misure di sicurezza

Legenda dei simboli

Segnala il rischio di lesioni personali, di morte o di danni all'apparecchio in caso di non osservanza delle istruzioni di questo manuale.

Indica il rischio di scossa elettrica.

Indossi una protezione per gli occhi

Regole di sicurezza specifiche

• Partire sempre dal presupposto che l'utensile contenga fermagli all'interno. Una manipolazione imprudente della cucitrice può causare un'emissione improvvisa di fermagli e lesioni personali.
• Non puntare l'utensile verso di sé o verso le persone vicine. Un'attivazione improvvisa rilascerà il fermaglio causando lesioni.
• Non azionare l'utensile a meno che non sia saldamente posizionato contro il pezzo da lavorare. Se l'utensile non è a contatto con il pezzo da lavorare, è possibile che il fermaglio venga deviato dal bersaglio.
• Scollegare l'utensile dalla presa di corrente quando un fermaglio rimane inceppato nell'utensile. Durante la rimozione di un fermaglio inceppato, è possibile che la cucitrice venga attivata accidentalmente se è collegata alla presa.
• Non utilizzare questa cucitrice per fissare cavi elettrici. L'utensile non è progettato per l'installazione dei cavi elettrici e potrebbe danneggiare i cavi elettrici causando pertanto scosse elettriche o pericoli di incendio.

Prima di usare la macchina chiodatrice/aggraffatrice

• Controllare i seguenti punti:

• La tensione del motore e quella del motore di sicurezza (se presente) deve corrispondere all'alimentazione di rete (strumento per tensioni di rete di 230 V);
• I fili e le spine dell'alimentazione di rete devono essere in buona condizione: integri, senza estremità allentate o danni.

- Indossare sempre occhiali protettivi durante l'utilizzo dell'utensile.

- Mantenere l'utensile con cura.

- Controllare la presenza di eventuali disallineamenti o piegature delle parti mobili, o rottura di parti e qualsiasi altra condizione che possa influenza il funzionamento dell'utensile. In presenza di danni, far riparare l'utensile prima di utilizzarlo.

• Verificare che la cartuccia a slitta sia stata

fissata adeguatamente.

• Non usare la macchina in ambiente umido.
• Non usare la macchina su materiali contenenti asbesto.

Uso dell'utensile

• Non usare l'utensile se l'interruttore non si accende (su "ON") o non si spegne (su "OFF").
• Quando si inizia ad operare, afferrare sempre l'utensile con tutte e due le mani.
• Tenere sempre il cavo lontano dalle parti mobili della macchina.
• Tenere le mani lontano dal pezzo di lavoro.
• In caso di inceppamento di un chiodo o di una graffa, spegnere immediatamente la macchina e togliere la spina dall'alimentazione di rete.
• Non rivolgere mai l'utensile in direzione di persone o animali.
• Usare esclusivamente chiodi e graffe adatti a questa macchina.
• Fare attenzione a non danneggiare nessun filo durante l'utilizzo dell'utensile.

Norme elettriche di sicurezza

Accertarsi sempre che l'alimentazione elettrica corrisponda alla tensione indicata sulla targhetta dei dati caratteristici.

Sostituzione dei cavi elettrici o delle spine

Sbarazzarsi immediatamente di vecchi cavi e spine una volta che sono stati sostituiti. E' pericoloso collegare cavi sciolti ad una presa elettrica.

Uso di prolunghe

Utilizzare soltanto prolunghe approvate ed idonee alla potenza della macchina. I nuclei devono avere una sezione minima di 1,5 mm². Se la prolunga arrotolata su di una bobina, occorre srotolarla completamente.

3. Assemblagio

Applicazioni

Fig. 2

Con questo utensile usare uno dei seguenti tipi di graffe o di chiodi:

• U: 6, 8, 10, 12, 13 o 14 mm
T: 15 mm
- 1: 15 mm

Le graffe ed i chiodi adatti vengono forniti da: KWB (Bosch) ≥ 057

Caricamento della cucitrice

Prima di aprire l'utensile verificare che sia scollegato dall'alimentazione di rete.

Per carigare la cucitrice

Fig. 3 - 5

Sblocco della guida

- Premere lo sblocco della guida (2) su ambo i lati per sbloccare la guida.

Inserimento delle graffette

• Rimuovere la guida dall'utensile.
• Collocare le graffette o chiodi nella cartuccia

Inserimento dei chiodi

• Riposizionare la guida nell'utensile.
• Bloccare la guida facendola scorrere in avanti finché non si blocca in posizione.

Utilizzo della cucitrice

• Premere l'interruttore acceso/spento (5) per accendere la macchina
• Premere l'interruttore acceso/spento (5) per spegnere la macchina.

Posizionamento dell'utensile

• Posizionare l'utensile nel punto in cui è necessario collocare la graffetta o il chiodo.
• Premere l'utensile con forza verso il basso.

Pressione della chiusura di sicurezza

- Premere la chiusura di sicurezza a lato per sbloccare la sicura.

Graffettatura

• Premere l'interruttore.
- Una volta completato il lavoro, far scorrere la chiusura di sicurezza sull'altro lato per bloccare nuovamente la sicura.

L'utensile, a causa della potenza con cui opera, provoca un movimento di rinculo. Tenerlo presente.

4. Manutenzione

Assicurarsi che la macchina non sia in funzione mentre si effettuano operazioni di manutenzione sul motore.

Questi apparecchi sono progettati per funzionare per lungo tempo senza problemi e con una manutenzione minima. Pulendo regolarmente e trattando in modo appropriato il trapano avvitatore, se ne prolunga la durata.

Guasti

Qualora la macchina non funzionasse correttamente, consultare l'elenco sottostante con tutte le possibili cause e rimedi.

• In presenza di inceppamento di una graffa o di un chiodo, attenersi alla seguente procedura
  • Scollegare lo strumento.
• Togliere con cura la graffa o il chiodo dallo strumento con un oggetto appuntito (ad esempio un coltello).

Le riparazioni e la manutenzione devono essere eseguite solo da personale qualificato o da un centro di assistenza.

Pulizia

Pulire regolarmente il corpo dell'apparecchio con un panno morbido, preferibilmente dopo ogni utilizzo. Mantenere sgombre da polvere e sporcizia le fessure di ventilazione. Rimuovere lo sporco ostinato con un panno morbido, inumidito con acqua insaponata. Non utilizzare solventi, quali benzina, alcool, ammoniaca, ecc. Tali sostanze danneggiano i componenti in materiale plastico.

Guasti

Se a causa ad esempio dell'usura di un pezzo si dovesse verificare un guasto, contattare il centro assistenza indicato sulla scheda della garanzia. In fondo alle presenti istruzioni si trova una lista completa dei pezzi ordinabili.

Ambiente

Per evitare che il trapano avvitatore si danneggi durante il trasporto, l'apparecchio viene fornito in una solida confezione composta per lo più di materiale riciclabile. Smaltire quindi la confezione in modo da renderne possibile il riciclaggio.

Strumenti elettrici e/o elettronici difettosi o usurati devono essere smaltiti in appropriate aree di riciclaggio.

Garanzia

Leggere le condizioni di garanzia riportate nell'apposita scheda della garanzia allegata.

Questo prodotto ed il presente manuale utente sono soggetti a modifiche. Le specifiche possono essere modificate senza preavviso.
