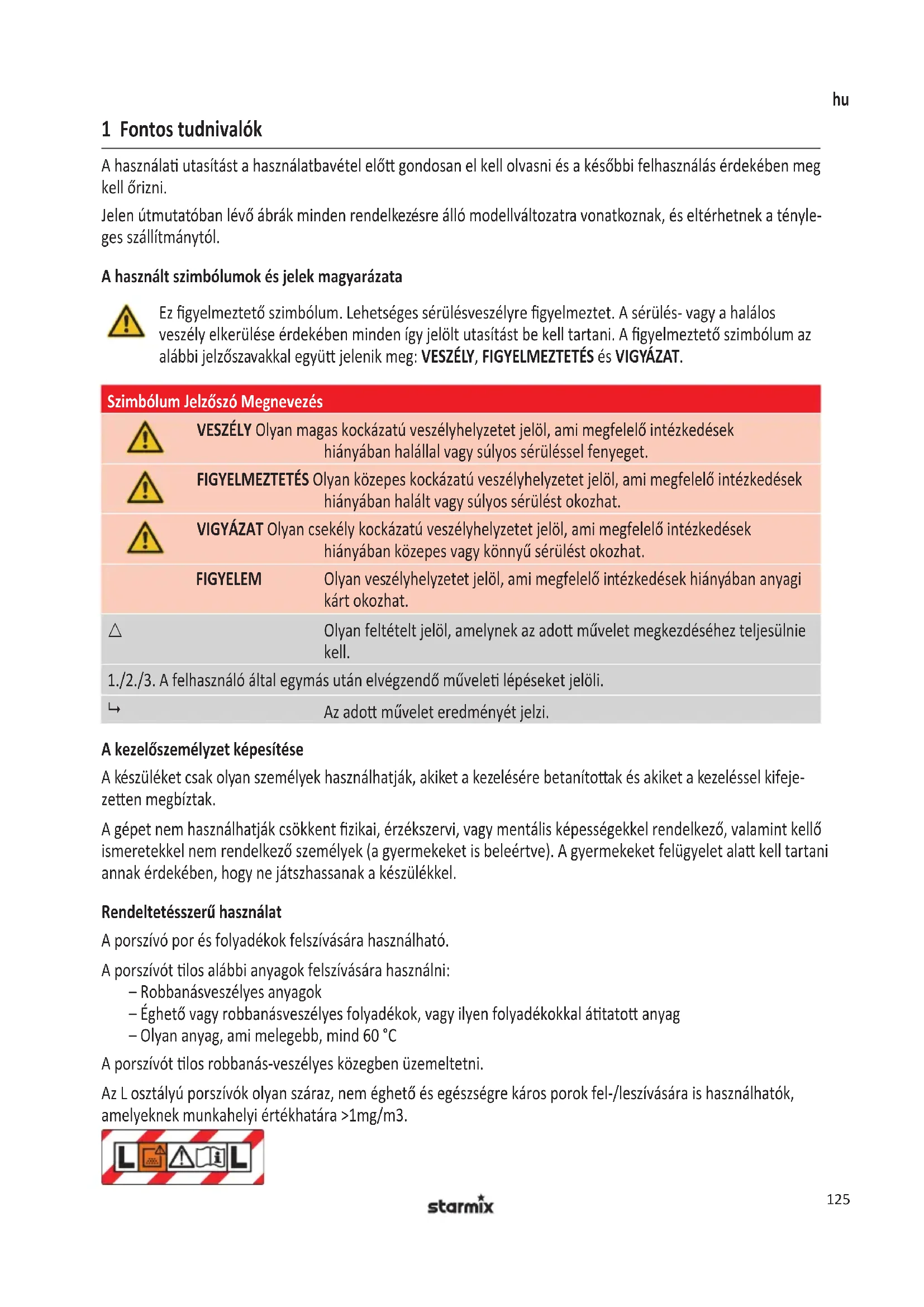

HASZNÁLATI ÚTMUTATÓ NSG uClean LD1445 Starmix
A hasznalatiutasitastahasznalatabavetel elott gondosan el kell olvasni es a kesobbi felhasznalas erdekuben meg kell orizni.
Jelen utmutatóban levő abrák minded rendelkezésre alló modellváltozatra vonatkoznak, és elterhetnek a tényleges szallitmánytól.
A hasznalt szimbólumok és jelek magyarázata
Ez figyelmetzto szimbólum. Lehét séges sérulésveszélyre figyelmeztet. A sérulés- vagy a halálos veszely elkerülese érdekében minded igy jalölt utasítást be kell tartani. A figyelmetzto szimbólum az alábbi jelzószavakkal együtt jelenik meg: VESZÉLY, FIGYELMEZTETÉS és VIGYAZAT.
Szimbóolum Jelzószó Megnevezés
VESZÉLY Olyan magas kockázatu veszélyhelyzetet jelöl, ami megfelelo intézkedések hianyaban halállal vagy súlyos sérülésell fenyeget.
FIGYELMEZTETÉS Olyan kozepes kockázatus veszelyhelyzetet jerol, ami megfelelo intézkedések hiányaban halált vagy sulyos serulést okozhat.
VIGYÁZAT Olyan csekély kockázatu veszélyhelyzetet jelö, ami megfelelo intézkedesek hianyaban kozepes vagy konnyu sérulést okozhat.
FIGYELEM
Olyan veszélyhelyzetet jeröl, ami megfelelo intézkedesek hiányaban anyagi kárt okozhat.
Olyan feltételt jal, amelynek az adott muvelet megkezdéséhez teljesülnie kell.
1./2./3. A felhasznaló által egymás után elvégzendo muveleti lépèseket jalöli.
Az adott muvelet eredményet jerzi.
A kezeloszemelyzet képesitése
A keszüléketCsak olyan szemelyek hasznalhatjak, akivet a kezelésere betanitottak es akivet a kezelésell kifejezetten megbítzak.
A gépet nem hasznalhatják csökkent fizikai, érzékszervi, vagy mentalis képességekkel rendelkező, valamint kello ismeretekkel nem rendelkező személyek (a glyermekeket is beleertve). A glyermekeket felügyelet alatt kell tartani annak érdekében, hogy ne jatszhassanak a készülékkel.
Rendeltetesszeru hasznalat
A porszivo por és folyadékok felszivására használható.
A porszivó tilos alábbi anyagok felszívasára használni:
- Robbanásveszélyes anyagok
- Eghetó vagy robbanásveszélyes folyadékok, vagy ilyen folyadékokkal átitatott anyag
-Olyan anyag, ami melegebb, mind 60^
A porszivot tilos robbanas-veszelyes kozegben uzemeltetni.
Az L osztalyu porszivok olyan szaraz, nem eghetó és egészségre káros porok fel-/leszivására is hasznalhatók, amelyeknek munkahelyi értékhatára >1mg / m3
hu
Az L porosztálynak meg nem felelo porszívok,Csak veszélytelen porok fel-/leszivására használtók.
A porszivócsak felügyelet mellett szabad használni. Tilos a porszívóra lépní vagy ulni.
Kialakitásanak megfeleloen a keszülek kozületi felhasznalárszolgál, ennek megfeleloen peldául szallodákban, iskolákban, kórházakban, gyárakban, uzletekben, irodákban és berleményekben hasznalhato.
A gyartó nem feel azokér t a károkér, amelyek a rendeltétésellenes vagy szakszerutlen kezelés vagy szakszerutlen javitás miatt kovetkeznek be.
Ki kell zární az áramútesveszélyt
A feszültsegnek a típustáblán a halózati feszültseggel egyeznie kell. A porszívótCsak megfeleloenbiztositott konnektorhoSzabadcsatlakoztatni.
A halózati csatlakozó-vezetéket tilos éles peremek felett huzni, megtörni vagy beszoritani. Sérult halózati csatlakozó-vezetékeketCsak a Muszaki adatok fepezetben megadottak szerint szabad cserénlni.
A porszivot es tartozekait az alabbi esetekben tilos uzembe helyezni:
- A halózati csatlakozóvezéték vagy a hosszabbíto-kábel sértl vagy szakadt.
- A porszívo lathoan sérult, pl. a haz repedései miatt.
-Nem lathato hiba gyanuja eseten, pl. zuhanas utan.
Az alabbi esetakben a porszivot ki kell kapcsolni és a halózati csatlakozó tki kell huzni:
-Hab vagy folyadek kilépésé esétén
- Hosszabb munka-megszakitás és minded hasznalat után
- Minden karbantárs vagy átszerelés elött
A kihuzás soránCsak a halózati csatlakozót szabad meghuzni,és soha nem magat a gezetéket.A halózati csatlakozó tilos nedves kézzel megfogni.
A porszivot esoben vagy viharban tilos szabad eg alatt kinyitni. A fedel besejét mindig szarazon kell tartani.
Csak a porszivóval együtt szállitott vagy a használati utasításban meghatározott keféket szabad használni. Más kefék használata hárpanyosan befolyásolhatja a biztonságot. Az elektramos kefék nem érhetnek a halózati csatlakozókabelhez.
Uzem kozben fellepo veszelyek elkerulise
Csak L porosztályú porszívóknál: A távoź levego helyiségbe történő visszavezetése eseten ügyelni kell a megfelő légcsere-arányra (figyembe venni a hatályos nemzeti előirásokat).
A kezelószemélyzet a munka elótt az alábbi pontokrótlájékoztatni kell:
Porszivo kezelése
-A felszivni kivistanyag veszelyei
-A felszivni kivistanyagbiztonsagoseltavolitasa
A fuvofunkció zart helyiségben nem hasznalhato. Csak tiszta szivotomlovel szabad dolgozni. Tilos egészségre veszelyes porokat felkavarni. A porokat tilos belegezni.
Éelemiszer-feldolgozó üzemben való használatnól: A csiraképzódes megelózese érdekében használat után azonnal meg kell tiszitani és le kell fertötlenǐteni a porszívót.
Veszely elkerulése karbantartás és javítás során
JavitasokatCsak szaksemelyzet vegezhet. Csak eredeti potalkatrzeseket es tartozekokat szabad hasznalni.
2 Az elso hasznalatbavetel elott
Osszeszerelés
LásdaB.abrát.
- A kicsomagolás során ügyelni kell a keszülék teljességère.
- Szallitasi károkat azonnal jelenteni kell a kereskedonek.
3 Üzemeltetes
Minden üzembe helyezés elott figylembe venni
Biztositani kell az alabbi feltetelek teljesulését:
Porszivo, halozati csatlakozovezetek, szivotomlo es a tartozekok epek.
Minden szuro behelyezve es nem sereult.
Uzemmodok
| Üzemmód (kialakístól fuggöen) Megnevezés Kapcsolóállás | |
| Ki Konnektor, feszültseg alatt 0 | |
| Be Konnektor feszültseg alatt, manuális | I |
| üzem | |
| Minimális szívóteljesítmény Porszívo csekély teljesítménnyel működik | ECO |
| Maximális szívási teljesítmény Porszívo maximális teljesítménnyel működik | MAX |
| Készenléti üzem bekapsoló automatikával, fokozatmentes fordulatszám-szabályozóval ECO-MAX | A porszívót az elektramos szerszám kapcsolja be és ki |
| Készenléti üzem bekapsoló automatikával, fokozatmentes fordulatszám-szabályozóval ECO-MAX, automatikus szúróítisztítással | Csökkenő szívásteljesítmény esétén a munkaszünetekben (= kikapsolt elektramos szerszám) a szúróítisztítása zajlik |
Automatikus tiszitás (a felszereltségól fuggöen)
A porszivo elektromagneses szurotisztitóval rendelkezik, ami automatikusan lerázza a szurópatron felületére tapadó port.
Száraz anyagok szívása
| Szükséges felszerelés Megjegyzések | |
| Főszűró (szűrőpatron) A porszívónak, szűrőnek és a tartozékoknak száraznak kellenniük.A nedes és száraz porszívózás gyakori ványtása esétén különfőszűrótt kell használni. | |
| Szűrósák a felszívándó finom szemcsésanyagok pormentes ártalmatlanításához | Korom, cement, gipsz, liszt vagy hasonló porokfelszívásához: A szűrósákot a kosztartályba kell behelyeznihogy a por ne ragadjon rá és ne kérgesedjen. |
| Tartozékok használati területtől fuggően | |
- Kivist uzemmod beallitasa a kapcsolóval.
Porszivszivsra kesz.
-
A szívórö beállításához az alábbi lehetósegek kozul kell választani (felszereltségtól fuggöen):
-
A kapcsolót ECO állásba helyezni
- A fordulatszámot a kapcsolóval be kell allitani
- Mellekvego-tolattyu beallitasa markolaton
Folyadékok szívása
| Folyadékmennyiség Szükséges felszerelés | |
| Kis mennyiségū folyadék Fõszürő (szürrópatron) | Vízfúvóka |
| Nagy mennyiségū folyadék Fõszürő (habanyag) | Vízfúvóka |
- A szúrozsákot folyadékok felszivása elott ki kell venni a kosztartályból.
- A markolat mellekvego-tolattyujat kissi kell nyitni.
- A kapcsolot I allasba helyezni.
A porszivo kikapcsolasa el'tt:
- A szivokát ki kell venni a folyadékból.
A szivotomloben marado viz a tartalyba kerul es nem folyhat ki.
A szívóteljesítény hirtelen megszünésé és a motor-fordulatszám fokozódása esétén (megváltozott motorhang) az uzószelep megszakította a szívasi folyamatot: A tartály megtelt.
- Porszivo kikapcsolasa.
- Kosztartaly és szürópatron urítese.
Elektromos szerszám csatlakoztatása
Lásda C. abrát.
A be-/kikapcsoló automatikás porszívók (A kapcsolóállás) csatlakozó-aljzata elektramos szerszámok csatlakozta-tára szolgál. A porszívót az elektramos szerszám kapcsolja be és ki. 0 kapcsolóállásban a konnektort hosszabbí-to-kabelként lehet használni, pl. lampához.
Csatlakozásí érték: Porszívó + elektromos szerszám = max. 16 A (az érték az adott nemzeti valtozattól fugg, műszaki adatokat figylembe kell venni).
FIGYELMEZTETÉS!
A porszivo csatlakozó-aljata mindig feszültseg alatt all.
Sérulésveszély automatikusan induló elektramos szerszám miatt.
- A csatlakoztatas elott: Elektromos szerszam kikapcsolasa.
Smart Stop
LásdaD.abrát.
- Labbal fekezzen be.
A porszivo már nem tud elgurulni.
A Smart Stop az alábbi funkciókkal rendelkezik:
A szennytartály urítésé szolgálo markolat
-Rampafunkcio az akadalyokon valo atjarashoz
Fúvó Funkcio
Lásd az E. abrát.
Fuvofunkcio gepek es berendezesek tiszttasahoz, portalanitasahoz es szaritasasahoz.
Térfogatáram kijelzese
Lásd: F. ábra.
Teli tartálynal vagy a szivotmól eltomódsénél világít a terfogatáram kijelzǒje.
A munka után
Lásd az G. abrát.
- A halózati csatlakozóvezéték és szívótomlőt fel kell tekerni.
- A tartozékokat a tartozék-tárolóba kell helyezni.
Szallitás és tárolás
- Szallitas elott a porszivo felso reszenek reteszeit le kell zarni.
- A porszivo tomegot, kulonosen feltolttokt kosztartaly eseten mindenkeppen figylembe kell venni.
- A porszivot tilos megdonteni, ha folyadek van a kosztartalyban.
- A porszivot szaraz és fagmentes helyen, belterben kell tárolni.
4 Hibakeresés és -javítás
| Zavar Ok Elhárítás | |
| Szívóteljesítmény csökkenése Fedél nincs rendesen zárva Fedél zárása | |
| Szűrő koszos Tisztítás | |
| Szűrózsák megtelt Csere | |
| Tartály tele Kiürítés | |
| Motorvédő szűrő eldugult Tisztítás | |
| Fúvóka, csövek vagy tömlő Tisztítás eldugult | |
| A porszívő nem indul Hálózati csatlakozó nincs a konnektorban | Bedugás |
| Hálózat feszültseg-mentes Biztosíték Ellenőrzésé | |
| Hálózati csatlakozókábel sérült Kicseréltetés | |
| Vízerékelő / úszó kikapcsolt Tartály kiürítésé | |
| Kapcsoló A allysban Kapcsoló T allysban | |
| A porszívő az elektromos szerszám bekapcsolása esétén nem indul | Az elektromos szerszám nincs a porszívő konnektorába bedugva Kapcsoló nincs A allysban |
Nem szabad további beavatkožast végezni, hanem kapcsolatba kell lépní az ügyfélszolgálattal.
5 Karbantartás
Lásda H-I-J-K abrát.
Karbantartás es tiszítás esétén a porszívót úgy kel kezelni, hogy ne jelentsen veszélyt a karbantartó személyzet és masok szárá.
Csak L porosztályú porszivóknál
A karbantartáshoz a felhasznaló a porszivó
- szedje szét,
- tisztoi sa meg es
tartsa karban,
amennyiben ez végrehajthato, és nem veszélyezteti a karbantartó személyzet et és más személyeket.
Tartsa be a megfeleloBiztonsagi rendszabalyokat.
A leszerelés elotti tiszitías.
Gondoskodjon arrol, hagy a porszivo szetszerelési helyénBiztositott legyen azsurt kenysszersellozes.
Gondoskodjon a karbantartasi terulet tisztan tartasarol es a
- Megfelelo szemelyi védofelszerelesról.
Évente legalabbgyszer szakszemélyzettel muszaki Ellenörzést kell végeztetni, pl. a szuró sérülse, a porszivo legzárasa es az ellenorzó-szerkezetek muködese tekintétuben.
Tisztitatlan tárgyak
A karbantartás vagy javítás vegrehajtásanál az összes oyan tiszítatlan tárgyat, amit nem lehet kielegítöen meg-tisztítani, ártalmatlanítani kell. Az ilyen tárgyakat legmentedesen záró tasakokba kell tenni, ennek során tartsa be az ilyen hulladékok kezelésere vonatkozó elóirásokat.
A tartály kiürítése
Csak az ilyen poroknál engedélyezett: munkahelyi ertékhatára >1mg / m^3 .
- Kapcsolja ki a porszivot, huzza ki a halozati csatlakozót.
- Nyissa ki a reteszeket.
- Vegye el a fedelet es a szivotomlot a tartalyrol.
- Pattintsa ki a tartalyt.
A szuropatron csereje
Lásd az J. abrát.
- Kapcsolja ki a porszivot, huzza ki a halozati csatlakozót.
- Nyissa ki a reteszeket.
- Vegye el a fedelet a tartalyrol.
- Sicherungsschraube offen.
- A szuropatron levetele.
- Vezesse utkozesig uy az szuropatron betetet egyenesen az haz folé.
- Húzza meg a rögzító csavart.
Szurópatronok, szurószákok vagy hulladékzelő szákok ártalmatlanítása
A szuropatron, szurozsakot vagy a hulladekkezlo zsakot a nemzeti elorasoknak megfeleloen kell artalmatlanitani.
Tisztlitas
A porszivot nem szabad nagynyomásu tiszttóval tiszttitani. A tiszttáshozCsak nedves kendőt es enyhe tiszttószert szabad használni. A sav, aceton és az oldószer kimarhatja a porszívo alkatrészeit.
Rendszeresen meg kell tisztitani a szuropatron, amelynek soran a lamellakat nem szabad megserteni. A nedvesen megtisztitott szuropatronCsak akkor szabad visszahelyezni, ha már teljesen megszaradt. A szuropatron nem szabad suriétten levegővel tisztitani vagy szaritani.
6 Eltávolítás
A régi készülékek értékes anyagokat tartalmaznak, amik alkalmasak az uyrahasznosítársa. A porszívôt ne keverje a normal háztartási szemét koź, hanem adja le a megfelelo gyújtóhelyen, pl a városi hulladékzelő vallalatnál.
7 Eredeti tartozékok
Megnevezés Rendelési szár
NSG uClean 14../LD 14../ADL 14..
Rendelési szám
NSG uClean ARDL 14..
Szuropatron FP 3600 411729
Szuropatron FPP 3600 415109 (540986)
Szuropatron FPPR 3600 413464 (529776)
Szuropatron FPPR 7200 413372
8 Muszaki adatok
| NSG uClean 14.. | NSG uClean LD 14.. | NSG uClean ADL / ARDL 14.. | |||
| Feszültseg V 220-240 110 220-240 220-240 | |||||
| Frekvencia Hz 50/60 50/60 50/60 50/60 | |||||
| Teljesítményfelvete (max.) W | 1400 | 1400 | 1400 | 1400 | |
| Védettségi fok | II☑ | II☑ | I ☐ | ||
| Levegő-terfogatáram: a fúvókán | m³/h | 248,4 | 174 | 248,4 | 248,4 |
| Levegő-terfogatáram: a tomlón | m³/h | 147 | 128 | 147 | 147 |
| Vákuum: a fúvókán | kPa | 26 | 21 | 26 | 26 |
| Vákuum: a tomlón | kPa | 20 | 20 | 20 | 20 |
| Szűrő felülete | cm² | 2950 | 2950 | 2950 | 2950 / 3400 |
| Zajszint | dB(A) | 85 | 85 | 84 | 85 |
| Hálózati csatlakozó vezéték: Típus | H05VV-F 2x1,0 | H05VV-F 3G1,5 | H05VV-F 2x1,0 | H05VV-F 3G1,5 | |
| Hálózati csatlakozó vezéték: m Hossz | 8 | 8 12 | 8 | ||
| Tartály térfogata l | Méretek cm (h x s x m) | Tömeg kg | |
| NSG 1420 | 20 | 41,7 x 39 x 55 | 8,9 |
| NSG 1432 | 32 | 41,7 x 39 x 64 | 9,3 |
| NSG 1445 | 45 | 48,3 x 48,3 x 79 | 12,4 |
| NSG LD-1422 | 22 | 46,1 x 43 x 57 | 10,3 |
| NSG LD-1420 | 20 | 42,5 x 39 x 55 | 9,2 |
| NSG LD-1432 | 32 | 42,5 x 39 x 64 | 9,5 |
| NSG LD-1435 | 35 | 46,1 x 43 x 70,3 | 11,0 |
| NSG LD-1445 | 45 | 48,3 x 48, x 79 | 12,8 |
| NSG ADL-1420 | 20 | 42,5 x 39 x 55 | 8,9 |
| NSG ADL-1432 | 32 | 42,5 x 39 x 64 | 9,3 |
| NSG ADL-1445 | 45 | 48,3 x 48,3 x 79 | 12,6 |
| NSG ARDL-1420 | 20 | 42,5 x 39 x 55 | 9,8 |
| NSG ARDL-1432 | 32 | 42,5 x 39 x 64 | 10,2 |
| NSG ARDL-1435 | 35 | 46,1 x 43 x 70,3 | 11,8 |
| NSG ARDL-1445 | 45 | 48,3 x 48,3 x 79 | 13,3 |
| Tartály térfogata I | Méretek cm (h x s x m) | Tömeg kg | |
| NSG ARDL-1455 KFG 55 53 x 51 x 99 20,0 |
IP24 C
9 Hasonlósági nyilatkozat
| Hasonlósági nyilatkozat | |
| Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezésé és építési MODja alapján az általunkforallalomba hazott kivittelben megfelel az EK irányelvek vonatkozó, alapvető biztonsági és egészségügyikövetelményeinek. A gép jováhagyásunk nélkül történő módosítása esetén ez a nyilatkozat elvesstíérvenyességet. | |
| Termék: Szívóberendezés nedves és száraz alkalmazásra | |
| Típus: NSG | |
| A készülék telepítése megfelelaz alábbi idevonatkozóhatározatoknak: | EC-gépekre vonatkozó irányelvek, 2006/42/EKC-irányelvek EMV 2014/30/EURoHS 2011/65/EU |
| DIN EN 60335-1(VDE 0700-1):2012-10; EN 60335-1:2012DIN EN 60335-1 Ber.1 (VDE 0700-1 Ber.1):2014-04;EN 60335-1:2012/AC:2014; EN 60335-1:2012/A11:2014DIN EN 60335-1/A13 (VDE 0700-1/A13):2018-07EN 60335-1:2012/A13:2017DIN EN 60335-2-69 (VDE 0700-69):2015-07; EN 60335-2-69:2012DIN EN 62233 (VDE 0700-336)2008-11; EN 62233:2008DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04; EN 62233 Ber.1:2008 | |
| DIN EN 55014-1 (VDE 0875-14-1):2018-08; EN 55014-1:2017DIN EN 55014-2 (VDE 0875-14-2):2016-01; EN 55014-2:2015Anforderungen der Kategorie I & II / Requirements of category I & IIDIN EN 61000-3-2 (VDE 0838-2):2015-03; EN 61000-3-2:2014DIN EN 61000-3-3 (VDE 0838-3):2014-03; EN 61000-3-3:2013 | |
| A dokumentációrt felelószymély: | ELECTROSTAR GmbH, Hans-Zinser-Straße 1-3, 73061 Ebersbach/Fils, Germany |
| 20.08.2019 | Caroke freew |
| Carsten GresserHead of Quality Assurance | |
- Nohou zapnéte brzdu.
Vysavaucnyninemuzeodjet.
