BEDIENUNGSANLEITUNG NSG uClean LD1445 Starmix

Sauger für Handwerk, Industrie und Gewerbe zum Nass- und Trockensaugen

Baureihe:

NSGNSG

NSG uClean 1420-1432-1445 / NSG uClean LD-1420-1445

NSG uClean ADL-1420-1445 / NSG uClean ARDL-1420-1432-1445-1455

Bedienungsanleitung (original)

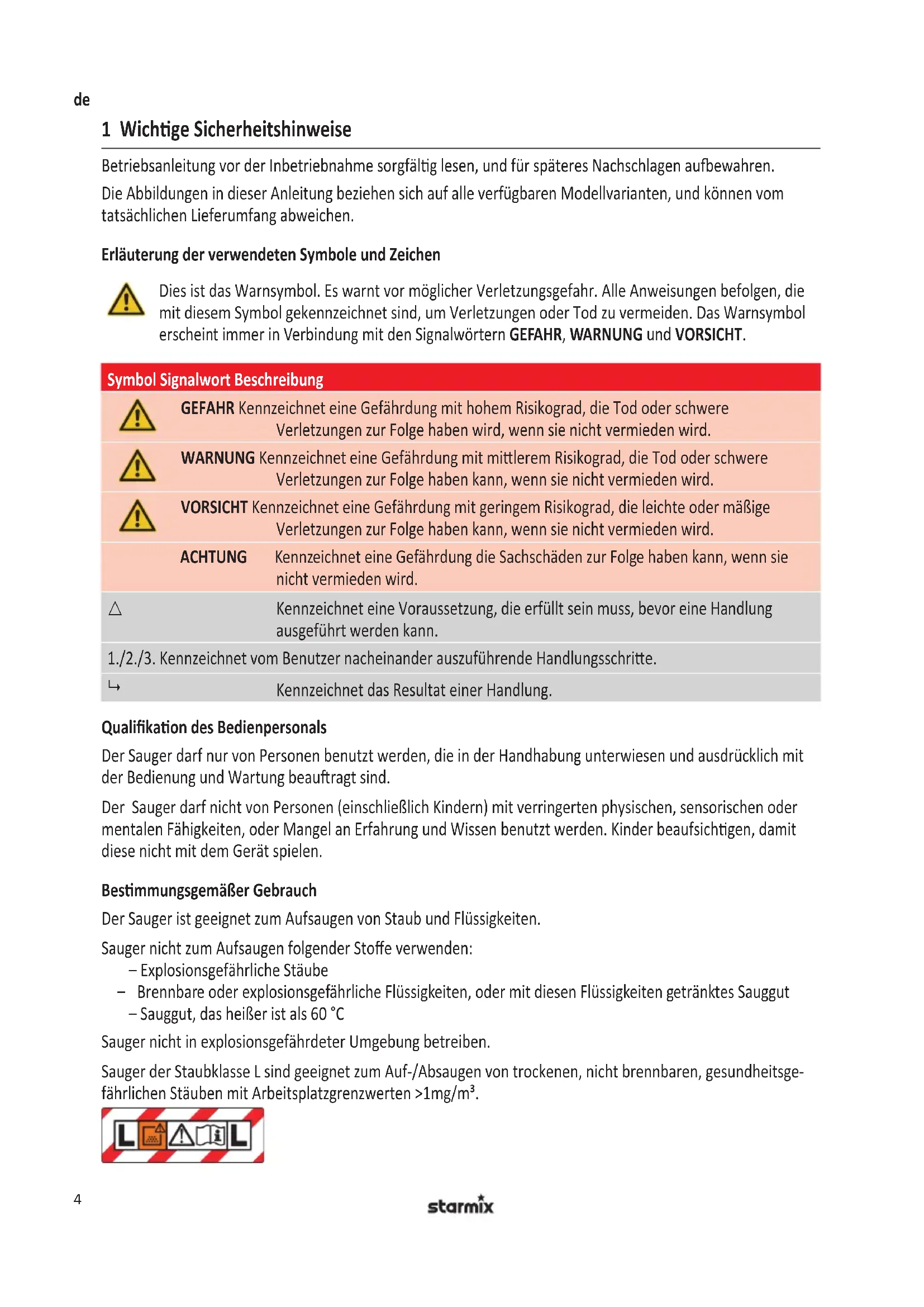

1 Wichtige Sicherheitshinweise

Betriebsanleitung vor der Inbetriebnahme sorgfältiglesen, und für späteres Nachschlagen aufbewahren. Die Abbildungen in dieser Anleitung beziehen sich auf alle verfügbarbaren Modellvarianten, und können vom tatsächlichen Lieferumfang abweichen.

Erläuterung der verwendeten Symbole und Zeichen

Dies ist das Warnsymbol. Es warnt vor möglicher Verletzungsgefahr. Alle Anweisungen befolgen, die mit thisem Symbol gekennzeichnet sind, um Verletzungen oder Tod zu vermeiden. Das Warnsymbol erscheint immer in Verbindung mit den Signalwörtern GEFAHR, WARNING und VORSICHT.

Symbol Signalwort Beschreibung

GEFAHR Kennzeichnet eine Gefährung mit hohem Risikograd, die Tod oder schwere Verletzungen zur Folge haben wird, wenn sie nicht vermieden wird.

WARNING Kennzeichnet eine Gefährung mit mittlerem Risikograd, die Tod oder schwere Verletzungen zur Folge haben kann, wenn sie nicht vermieden wird.

VORSICHT Kennzeichnet eine Gefährung mit geringem Risikograd, die leichte oder mäßige Verletzungen zur Folge haben kann, wenn sie nicht vermieden wird.

ACKTUNG Kennzeichnet eine Gefährung die Sachschäden zur Folge haben kann, wenn sie nicht vermieden wird.

Kennzeichnet eine Voraussetzung, die erfüllt sein muss, bevor eine Handlung ausgeführrt werden kann.

1./2./3. Kennzeichnet vom Benutzer nacheinander auszuführende Handlungsschritte.

Kennzeichnet das Resultat einer Handlung.

Qualification des Bedienpersonals

Der Saugerarf nur von Personen benutzt werden, die in der Handhabung unterwiesen und ausdrucklich mit der Bedienung und Wartung beauftragt sind.

Der Saugerarf nicht von Personen (einschlieblich Kindern) mit verringten physischen, sensorischen oder mentalen Fähigkeiten, oder Mangel an Erfahrung und Wissen benutzt werden. Kinder beaufsichtigen, damit diese nicht mit dem Gerät speien.

Bestimmungsgemäßer Gebrauch

Der Sauger ist geeignet zum Aufsaugen von Staub und Flüssigkeiten.

Sauger nicht zum Aufsaugen folgender Stoffe verwenden:

• Explosionsgefährliche Stäube

Brennbare oder explosionsgefährliche Flüssigkeiten, oder mit diesen Flüssigkeiten getränktes Sauggut

• Sauggut, das heiBer ist als 60^

Sauger nicht in explosionsgefahrtdeter Umgebung betreiben.

Sauger der Staubklasse L sind geeignet zum Auf-/Absaugen von trockenen, nicht brennbaren, gesundheitsgefährlichen Stauben mit Arbeitsplatzgrenzwerten >1mg / m^3

Sauger, die keine Kennzeichnung der Staubklasse L besitzen, sind nur zum Auf-/Absaugen ungebährlicher Stäube geeignet.

Sauger nur unter Aufsicht betreiben. Nicht auf den Sauger steigen oder sitzen.

These Maschine ist für den gewerblichen Gebrauch vorgesehen, zum Beispiel für die Verwendung in Hotels, Schulen, Krankenhäusern, Fabriken Läden, Büros und das Vermietgeschäft.

Der Hersteller haftet nicht für Schäden durch Zweckentfremdung, unsachgemäß Bedienung oder nicht fachgerechte Reparatur.

Gefahren durch Stromschlag vermeiden

Die Spannung auf dem Typenschild muss mit der Netzspannung übereinstimmen. Sauger nur an eine ausreichend abgesicherte Steckdose anschließen.

Netzanschlussleitung nicht über scharfe Kantenziehen, knicken oder einklammen. Beschädigte Netzanschlussleitung nur durch die im Kapitel Technische Daten angegebene Ausführung ersetzen.

Sauger einschließlich Zubehor in folgenden Fällen nicht in Betriebnehmen:

• Netzanschlussleitung oder Verlängerungsleitung sind defekt oder haben Risse.
• Sauger ist erkennbar beschädigt, z. B. durch Risse im Gehäuse.
• Bei Verdacht auf einen unsichtbaren Defekt, z.B. nach einem Sturz.

In folgenden Fällen Sauger ausschalten und Netzsteckerziehen:

• Bei Austritt von Schaum oder Flüssigkeit
• Bei längerer Arbeitsunterbrechung und nach jedem Gebrauch
  -Vor jeder Wartung oder Umrüstung

Beim Ausstecken nur am Netzstecker, nie an der Netzanschlussleitungziehen. Netzstecker nie mit nassen Händen anfassen.

Sauger nicht bei Regen oder Gewitter im Freien öffnen. Das Deckelinnere immer trocken halten.

Nur die mit dem Sauger gelieferten oder die in der Betriebsanleitung festgelegten Bürsten verwenden. Die Verwendung anderer Bürsten kann die Sicherheit beeinträchtigen. Elektrobürsten nicht mit der Netzanschlussleitung in Berührung kommt.

Gefahren während des Betriebs vermeiden

Nur für Sauger der Staubklasse L: Auf ausreichende Luftwechselrate achten, wenn die Abluft in den Raum zurückgeführrt wird (gültige nationale Bestimmungen beachten).

Bedienpersonal vor der Arbeit über folgende Punkte informieren:

• Handhabung des Saugers
  Vom Sauggut ausgehende Gefahren
  Sichere Beseitigung des Saugguts

Blasfunktion nicht in geschlossenen Räumen verwenden. Nur mit sauberem Saugschlauch arbeiten. Keine gesundheitsgeführlichen Stäube aufwirbeln. Stäube nicht einatmen.

Beim Einsatz in lebensmittelverarbeitenden Betrieben: Sauger nach dem Gebrauch(sofort reinigen und desinfizieren, um Verkeimung vorzubeugen.

Gefahren bei Wartung und Reparatur vermeiden

Reparaturen nur von Fachkräften ausführten halten. Nur Original-Zubehör- und Ersatzteile verwenden.

2 Vorder ersten Inbetriebnahme

Zusammenbauen

Siehe Abb. B.

1. Beim Auspacken auf Vollständigkeit achen.
2. Transportschadensofar demHändlermelden.

3 Betrieb

Vor jeder Inbetriebnahme beachten

Sicherstellen, dass folgende Voraussetzungen erfüllt sind:

Sauger, Netzanschlussleitung, Saugschlauch und Zubehör sind nicht beschädigt.

Alle Filter sind eingesetzt und nicht beschädigt.

Betriebsarten

Betriebsart (je nach Ausstattung) Beschreibung Schalterstellung
Aus Steckdose spannungsführend 0
Ein Steckdose spannungsführend, manueller Betrieb		I
Minimale Saugleistung Sauger lauft mit geringer Leistung ECO
Maximale Saugleistung Sauger lauft mit maximaler Leistung MAX
Bereitschaftsbetrieb für Einschaltautomatik, stufenloser Drehzahlregler ECO-MAX	Sauger wird vom Elektrowerkzeug ein- und ausgescheltet	A
Bereitschaftsbetrieb für Einschaltautomatik, stufenloser Drehzahlregler ECO-MAX, automatische Filterreinigung	Bei nachlassender Saugleistung wird in den Arbeitspausen (= ausgeschaltetes Elektrowerkzeug) der Filter gereinigt	A

Automatische Filterabreinigung (je nach Ausstattung)

Der Sauger ist mit einer elektromagnetischen Filterabreinigung ausgestattet, mit der anhaftender Staub automatisch von der Filterpatrone abgerüttelt wird.

Trockene Stoffe saugen

Benötigte Ausrüstung	Hinweise
Hauptfilter (Filterpatrone)	Sauger, Filter und Zubehör mösen trocken sein. Beihäufigem Wechsel zwischen Nass- und Trockensaugen einen separates Hauptfilter verwenden.
Filterbeutel zur stauffreien Entsorgung feinkörnigen Saugguts	Zum Sagen von Ruß, Zement, Gips, Mehl oder ähnlichen Stäuben: Filterbeutel in den Schmutzbehälter einsetzen, damit Staub nicht haften bleibt und verkrustet.
Zubehör je nach Anwendungsbereich

1. Gewünschte Betriebsart am Schalter einstellen.
   Sauger ist saugbereit.
2. Zum Einstellen der Saugkraft aus folgenden Mochigkeiten wahlen (je nach Ausstattung):

Schalter in Stellung ECO bringen
Drehzahl am Schalter einstellen
- Nebenluftschieber am Griffrohr einstellen

Flüssigkeiten saugen

Flüssigkeitsmenge Benöttige Ausrüstung

Kleine Menge Flüssigkeit Hauptfilter (Filterpatrone)

Wasserduse

Große Menge Flüssigkeit Hauptfilter (Schaumstoff)

Wasserduse

1. Filterbeutel vor dem Saugen von Flüssigkeiten aus dem Schmutzbehälternehmen.
2. Nebenluftschieber am Griffrohr etwas öffnen.
3. Schalter in Stellung I bringen.

Vor dem Ausschalten des Saugers:

1. Saugdüse aus der Flüssigkeitnehmen.

Restwasser im Saugschlauch wird in den Behälter gesaugt und kann nicht auslaufen.

Bei plötzlichem Verlust der Saugleistung und erhöhter Motordrehzahl (verändertes Motorgeräusch), hat das Schwimmerventil den Saugvorgang unterbrochen: Der Behälter ist voll.

1. Sauger ausschalten.
2. Schmutzbehälter und Filterpatrone entleeren.

Elektrowerkzeug anschließen

Siehe Abb.C.

Steckdose an Saugern mit Ein-/Ausschaltautomatik (Schalterstellung A) zum Anschluss von Elektrowerkzeugen verwenden. Der Sauger wird vom Elektrowerkzeug ein- und ausgeschelt. In Schalterstellung 0 kann die Steckdose als Verlägerungsleitung, z. B. für eine Leuchte, genutzt werden.

Anschlusswert: Sauger + Elektrowerkzeug = max. 16 A (Wert abhängig von der Ländervariante, Technische Daten beachten).

WARNING!

Die Steckdose am Sauger steht immer unter Spannung.

Verletzungsgefahr durch automatisch anlaufendes Elektrowerkzeug.

1. Vor dem Einstecken: Elektrowerkzeug ausschalten.

Smart Stop

Siehe Abb. D.

1. Bremse mit dem Fuß einlagen.

Der Sauger kann nicht mehr wegrollen.

Smart Stop bietet weitere Funktionen:

• Griff zum Entleeren des Schmutzbehalters
  Rampenfunktion fur das Fahren uber Hindernisse

Blasfungtion

Siehe Abb. E.

Blasfungtion nur zum Reinigen, Entstauben und Trocknen von Maschinen und Einrichtungen verwenden.

Volumenstromanzeige

Siehe Abb. F.

Bei vollem Behälter oder Verstopfungen am Saugschlauch leuchtet die Volumenstromanzeige.

Nach der Arbeit

Siehe Abb. G.

1. Netzanschlussleitung und Saugschlauch aufrollen.
2. Zubehör im Zubehördepot verstauen.

Transportieren und Aufbewahren

1. Vor dem Transport Verriegelungen des Saugeroberteils schreiben.
2. Gewicht des Saugers,和其他s bei gefülltem Schmutzbehälter,beachten.
3. Sauger nicht kippen, wenn sich Flüssigkeit im Schmutzbehälter befindet.
4. Sauger trocken und frostgeschützt in Innenräumen aufbewahren.

4 Fehlersuche und Reparatur

Störung Ursache Behebung
Nachlassen der Saugleistung Deckel nicht richtig geschlossen Deckel schreiben
	Filter verschmutzt Reinigen
	Filterbeutel voll Wechseln
	Behälter voll Leeren
	Motorschutzfilter verstopft Reinigen
	Düse, Rohre oder Schlauch Verstopft Reinigen
Sauger lauft nicht an Netzstecker nicht in Steckdose Einstecken
	Netz spanningslos Sicherung prüfen
	Netzanschlussleitung defekt Erneumann{lassen
	Wassersensor/Schwimmer hat abgeschaltet	Behälter leeren
	Schalter in Stellung A	Schalter auf I stellen
Sauger lauft beim Einschalten des Elektrowerkzeugs nicht an	Elektrowerkzeug nicht in Steckdose am Sauger eingesteckt	Netzstecker in Steckdose am Sauger stecken
	Schalter nicht in Stellung A	Schalter auf A stellen

Keine weiteren Eingriffe vornehmen, sondern Kundendienst kontaktieren.

5 Wartung

Siehe Abb. H-I-J-K.

Bei Wartung und Reinigung den Sauger so behandeln, dass keine Gefahr für das Wartungspersonal und andere Personen entsteht.

Nur für Sauger der Staubklasse L

Zur Wartung durch den Benutzer muss der Sauger

• auseinandergenommen,
• gereinigt und
  -gewartetwerden,

soweit es durchfuhrbar ist, ohne darauf eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen.

Geeignete Vorsichtsmaßnahmen beinhalten

• Reinigung vor der Demontage,
  Vorsorge treffen fur ortliche gefilte Zwangsentlufung, an der der Sauger demontiert wird,
• Reinigung des Wartungsbereichs und
• geeignete persönliche Schutzausrüstung.

Mindestens jährlich eine technische Überprüfung durch Fachpersonal veranlassen, z. B. auf Beschädigung des Filters, Luftdichtigkeit des Saugers und Funktion der Kontrolleinrichtungen.

Verunreinigte Gegenstände

Bei der Durchführung von Wartungs- oder Reparaturarbeiten müssen alle verunreinigten Gegenstände, die nicht zufriedenstellend gereinigt werden konnen, entsorgt werden. Solche Gegenstände müssen in undurchlassigen Beuteln in Übereinstimmung mit den gultigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden.

Behalter entleeren

Nur zulässig bei Stäuben mit Arbeitsplatzgrenzwerten >1mg / m^3

1. Sauger ausschalten, Netzstecker ziehen.
2. Verschlüsse öffnen.
3. Deckel und Saugschlauch vom Behälternehmen.
4. Behälter auskippen.

Filterpatrone wechseln

Siehe Abb. J.

1. Sauger ausschalten, Netzsteckerziehen.
2. Verschlüsse öffnen.
3. Deckel vom Behälternehmen.
4. Sicherungsschraube offen.
5. Filterpatrone abziehen.
6. Neue Filterpatrone gerade bis zum Anschlag über das Gehäuse führen.
7. Sicherungsschraube festschrauben.

Entsorgen von Filterpatronen, Filterbeuteln oder Entsorgungsbeuteln

Filterpatrone, Filterbeutel oder Entsorgungsbeutel in Übereinstimmung mit den nationalen Vorschriften entsorgen.

Reinigen

Sauger nicht mit einem Hochdruckreiniger reinigen. Zur Reingung nur ein feuchtes Tuch und milde Reinigungsmittel verwenden. Säure, Aceton und Lösungsmittel können Saugerteile anatzen.

Filterpatrone regelmäßig reinigen, bzw. die Lamellen nicht beschädigen. Nass gereinigte Filterpatrone erst wieder einsetzen, wenn diese vollständig getrocknet ist. Filterpatrone nicht mit Druckluft reinigen oder trocknen.

6 Entsorgung

Altgeräte enthalten wertvolle Materialien, die zur Wiederaufarbeitung geeignet sind. Sauger nicht in den normalen Hausmüll geben, sondern über geeignete Sammelsysteme fachgerecht entsorgen, z. B. über dieCOMMUNALE Entsorgungsstelle.

7 Originalzubehör

Beschreibung Bestellnummer	NSG uClean 14.. / LD 14.. / ADL 14..	Bestellnummer NSG uClean ARDL 14..
Filterpatrone FP 3600 411729
Filterpatrone FPP 3600 415109 (540986)
Filterpatrone FPPR 3600 413464 (529776)
Filterpatrone FPPR 7200 413372

8 Technische Daten

		NSG uClean 14..		NSG uClean LD 14..	NSG uClean ADL / ARDL 14..
Spannung V 220-240 110 220-240 220-240
Frequenz Hz 50/60 50/60	50/60	50/60
Leistungsaufnahme (max.) W		1400	1400	1400	1400
Schutzklasse		II ☑		II ☑	⊕
Volumenstrom: am Geblase m3/h		248,4	174	248,4	248,4
Volumenstrom: am Schlauch m3/h		147	128	147	147
Unterdruck: am Geblase kPa		26	21	26	26
Unterdruck: am Schlauch kPa		20	20	20	20
Filterfläche cm2		2950	2950	2950	2950 / 3400
Lautstärke dB(A)		85	85	84	85
Netzleitung: Typ		H05VV-F 2x1,0	H05VV-F 3G1,5	H05VV-F 2x1,0	H05VV-F 3G1,5
Netzleitung: Länge m		8	8	12	8

de

	Behaltervolumen I	Abmessungen cm (L x B x H)	Gewicht kg
NSG 1420 20 41,7 x 39 x 55 8,9
NSG 1432 32 41,7 x 39 x 64 9,3
NSG 1445 45 48,3 x 48,3 x 79 12,4
NSG LD-1422 22 46,1 x 43 x 57 10,3
NSG LD-1420 20 42,5 x 39 x 55 9,2
NSG LD-1432 32 42,5 x 39 x 64 9,5
NSG LD-1435 35 46,1 x 43 x 70,3 11,0
NSG LD-1445 45 48,3 x 48, x 79 12,8
NSG ADL-1420 20 42,5 x 39 x 55 8,9
NSG ADL-1432 32 42,5 x 39 x 64 9,3
NSG ADL-1445 45 48,3 x 48,3 x 79 12,6
NSG ARDL-1420 20 42,5 x 39 x 55 9,8
NSG ARDL-1432 32 42,5 x 39 x 64 10,2
NSG ARDL-1435 35 46,1 x 43 x 70,3 11,8
NSG ARDL-1445 45 48,3 x 48,3 x 79 13,3
NSG ARDL-1455 KFG 55 53 x 51 x 99 20,0

IP24 (C)

9 EG-Konformitätserklärung

EG-Konformitätserklärung		- Original -
Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlädigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.
Erzeugnis: Sauger für Nass- und Trockeneinsatz
Typ: NSG
Die Bauart der Geräte entspricht folgenden einschlädiggen Bestimmungen:	EC-Maschinenrichtlinie 2006/42/EGEC-Richtlinie EMV 2014/30/EURoHS 2011/65/EU
	DIN EN 60335-1(VDE 0700-1):2012-10; EN 60335-1:2012DIN EN 60335-1 Ber.1 (VDE 0700-1 Ber.1):2014-04;EN 60335-1:2012/AC:2014; EN 60335-1:2012/A11:2014DIN EN 60335-1/A13 (VDE 0700-1/A13):2018-07EN 60335-1:2012/A13:2017DIN EN 60335-2-69 (VDE 0700-69):2015-07; EN 60335-2-69:2012DIN EN 62233 (VDE 0700-336)2008-11; EN 62233:2008DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04; EN 62233 Ber.1:2008
	DIN EN 55014-1 (VDE 0875-14-1):2018-08; EN 55014-1:2017DIN EN 55014-2 (VDE 0875-14-2):2016-01; EN 55014-2:2015Anforderungen der Kategorie I & II / Requirements of category I & IIDIN EN 61000-3-2 (VDE 0838-2):2015-03; EN 61000-3-2:2014DIN EN 61000-3-3 (VDE 0838-3):2014-03; EN 61000-3-3:2013
Bevollmächtigter für die Zusammenstellung der technischen Unterlagen:	ELECTROSTAR GmbH, Hans-Zinser-Straße 1-3, 73061 Ebersbach/Fils, Germany
20.08.2019	Carke freuCarsten GresserHead of Quality Assurance

De zuiger kan nicht mehr wegrollen.

8 Technische gegevens

		NSG uClean 14..		NSG uClean LD 14..	NSG uClean ADL / ARDL 14..
Spanning V 220-240 110 220-240 220-240
Frequentie Hz 50/60 50/60 50/60 50/60
Vermogensopname (max.)	W	1400	1400	1400	1400
Veiligheidsklasse		II□		II□	I⊕
Volumestroom: aan ventilator	m³/h	248,4	174	248,4	248,4
Volumestroom: aan slang	m³/h	147	128	147	147
Onderdruk: aan ventilator	kPa	26	21	26	26
Onderdruk: aan slang	kPa	20	20	20	20
Filteroppervlak	cm²	2950	2950	2950	2950 / 3400
Geluidsniveauau	dB(A)	85	85	84	85
Netaansluitkabel: Type		H05VV-F 2x1,0	H05VV-F 3G1,5	H05VV-F 2x1,0	H05VV-F 3G1,5
Netaansluitkabel: Lengte	m	8	8	12	8

	Reservoirvolume l	Afmetingen cm (l x b x h)	Gewicht kg
NSG 1420	20	41,7 x 39 x 55	8,9
NSG 1432	32	41,7 x 39 x 64	9,3
NSG 1445	45	48,3 x 48,3 x 79	12,4
NSG LD-1422	22	46,1 x 43 x 57	10,3
NSG LD-1420	20	42,5 x 39 x 55	9,2
NSG LD-1432	32	42,5 x 39 x 64	9,5
NSG LD-1435	35	46,1 x 43 x 70,3	11,0
NSG LD-1445	45	48,3 x 48, x 79	12,8
NSG ADL-1420	20	42,5 x 39 x 55	8,9
NSG ADL-1432	32	42,5 x 39 x 64	9,3
NSG ADL-1445	45	48,3 x 48,3 x 79	12,6
NSG ARDL-1420	20	42,5 x 39 x 55	9,8
NSG ARDL-1432	32	42,5 x 39 x 64	10,2
NSG ARDL-1435	35	46,1 x 43 x 70,3	11,8
NSG ARDL-1445	45	48,3 x 48,3 x 79	13,3
NSG ARDL-1455 KFG	55	53 x 51 x 99	20,0

IP24 C

• Handtag für tömning av smutsbehällaren
  -Rampfunktion for körning over hinder

Blasfunktion

Se bild E.

Descriere Nr. comanda

NSG uClean 14../LD 14../ADL 14..

Nr.comanda

NSG uClean ARDL 14..

Cartus de filtru FP 3600 411729

Cartus de filtru FPP 3600 415109 (540986)

Cartus de filtru FPPR 3600 413464 (529776)

Cartus de filtru FPR 7200 413372

8 Date tehnice

		NSG uClean 14..		NSG uClean LD 14..	NSG uClean ADL / ARDL 14..
Tensiune V 220-240 110 220-240 220-240
Frecventa Hz 50/60 50/60 50/60 50/60
Putere absorbită (max.) W 1400 1400 1400 1400
Clasa de proteție		II ☐		II ☐	I ±
Current volumetric aer: la suflantă	m³/h	248,4	174	248,4	248,4
Current volumetric aer: la furtun	m³/h	147	128	147	147
Vacuum: la suflantă	kPa	26	21	26	26
Vacuum: la furtun	kPa	20	20	20	20
Suprața de filtrare	cm²	2950	2950	2950	2950 / 3400
Nivelul de zgomot	dB(A)	85	85	84	85
Cablu de racordare: tip		H05VV-F 2x1,0	H05VV-F 3G1,5	H05VV-F 2x1,0	H05VV-F 3G1,5
Cablu de racordare: lungime	m	8	8	12	8

	Volum recipient de impuritàI	Dimensiuni cm (L x L x l)	Greunate kg
NSG 1420	20	41,7 x 39 x 55	8,9
NSG 1432	32	41,7 x 39 x 64	9,3
NSG 1445	45	48,3 x 48,3 x 79	12,4
NSG LD-1422	22	46,1 x 43 x 57	10,3
NSG LD-1420	20	42,5 x 39 x 55	9,2
NSG LD-1432	32	42,5 x 39 x 64	9,5
NSG LD-1435	35	46,1 x 43 x 70,3	11,0
NSG LD-1445	45	48,3 x 48, x 79	12,8
NSG ADL-1420 20	42,5 x 39 x 55	8,9
NSG ADL-1432 32	42,5 x 39 x 64	9,3
NSG ADL-1445 45	48,3 x 48,3 x 79	12,6
NSG ARDL-1420	20	42,5 x 39 x 55	9,8
NSG ARDL-1432	32	42,5 x 39 x 64	10,2
NSG ARDL-1435	35	46,1 x 43 x 70,3	11,8
NSG ARDL-1445	45	48,3 x 48,3 x 79	13,3
NSG ARDL-1455 KFG	55	53 x 51 x 99	20,0

IP24 C

9 Declaratie de conformitate UE

Ersatzteile/Spare Parts Stand/Issue: 15-05

A - NSG uClean ARDL 14 ..

B- NSG uClean ADL 14...

C-NSG uClean LD 14...

D - NSG uClean 14 ..

Pos.-Nr. / Item No. Bestell-Nr. / Order No. Typ / Type

1 441023 A - D

2 441030 A - B

3 441047 C - D

4 441054 D

5 441061 C

6 441078 B

7 441085 A

8 441092 C - D

9 441108 C - D

10 441115 A - D

11 441122 A - D

12 441139 B - D

13 441146 A

14 441153 A - D

15 440859 A - D

16 440798 A - D

17 441160 A - D

18 440774 A - D

19 441177 A - D

20 441184 A - D

21 592978 C - D

22 593326 A - B

23 441191 A - D

24 411729 D

25 415109 C

26 413464 A - B

27 413372 A - B

28 440675 A - D

29 440712 A - D

30 440743 A - D

31 440750 A - D

32 526669 A-D

33 440897 A - D

34 440828 A - D

35 440835 A - D

36 440767 A - D

37 440705 A - D

38 440781 A - D

39 440811 A - D

40 440880 A - D

41 441269 A - D

42 441528 A - D

ELECTROSTAR GmbH

Hans-Zinser-Straße 1-3

73061 Ebersbach/Fils

Germany

Telefon [phone] / 9988 - 100

Telefax +49 (0) 7163 / 9988 - 155

E-Mail: [e-mail]

Internet: www.starmix.de
