KÄYTTÖOHJE NSG uClean LD1445 Starmix

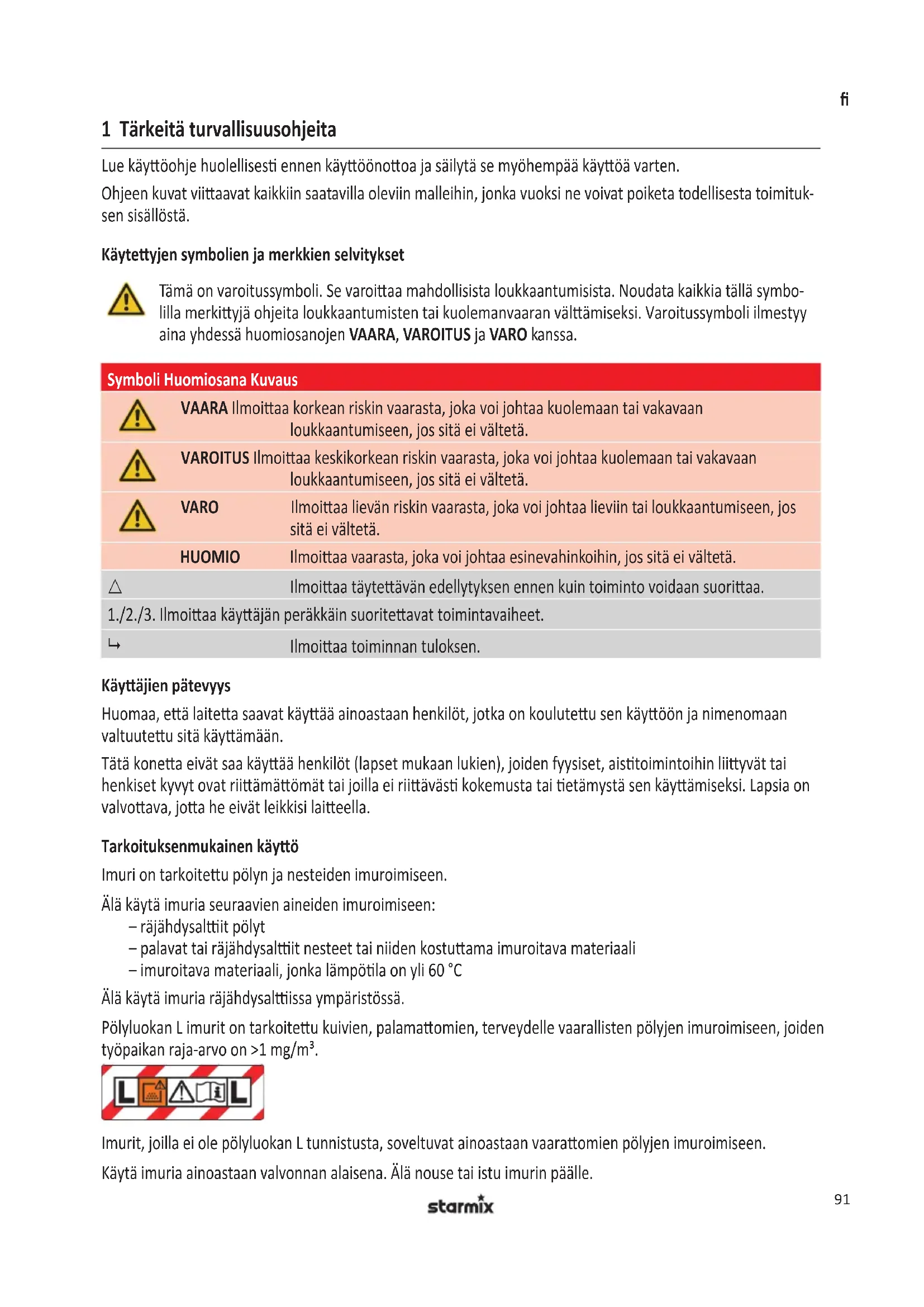

1 Tärkeitä turvallisuusohjeita

Lue kaytttoohje huolellisesti ennen kayttoonottoa ja sailyta se myehempaa kaytttoa varten.

Ohjeen kuvat viittaavat kaikkin saatatvilla olevin malleihin, jonka vuoksi ne voivat poiketa todellisesta toimituk- sen sisallostä.

Käytettyjen symbolien ja merkkien selvitykset

Täm on varoitussbomi. Se varoittaa mahdollisista loukkaantumisista. Noudata kaikkia tälla symbolla merkittyja ohjeita loukkaantumisten tai kuolemanvaaran välttamiseksi. Varoitussboli ilmestyy aina yhdessä huomiosanojen VAARA, VAROITUS ja VARO kanssa.

Symboli Huomiosana Kuvaus
!	VAARA Ilmoittaa korkean riskin vaarasta, joka voi johtaa kuolemaan taivakavaan loukkaantumiseen, jos sitä ei välitetä.
!	VAROITUS Ilmoittaa keskikorkean riskin vaarasta, joka voi johtaa kuolemaan taivakavaan loukkaantumiseen, jos sitä ei välitetä.
!	VARO	Ilmoittaa livvän riskin vaarasta, joka voi johtaa lieviin tai loukkaantumiseen, jos sitä ei välitetä.
	HUOMIO	Ilmoittaa vaarasta, joka voi johtaa esinevahinkoihin, jos sitä ei välitetä.
△		Ilmoittaa tãytettävän edellytyksen ennen kuin toiminto voidaan suorittaa.
1./2./3. Ilmoittaa kãytäjän peräkkäin suoritettavat toimintavaiheet.
↓	Ilmoittaa toiminnan tuloksen.

Käytäjien patevyys

Huomaa, etta laitetta saavat kayttä ainoastaan henkilöt, jotka on koulutettu sen kaytöön ja nimenomaan valtuutettu sitä kayttämään.

Tata konetta eivat saa kaytttaa henkilot (lapset mukaan lukien), joiden fyysiset, aistitoimintoihin liittyvat tai henkiset kyvyt ovat riittamattomat tai joilla ei riittavasti kokemusta tai tietamysta sen kayttamiseksi. Lapsia on valvottava, jotta he eivat leikkisi laiteella.

Tarkoituksenmukainen käytö

Imuri on tarkoitetu polyn ja nesteiden imuroimiseen.

Alä käytä imuria seuraavien aineiden imuroimseen:

-rajahdysalttiit polyt
palavat tai rajahdsalttiit nesteet tai niiden kostuttama imuroitava materiaali
- imuroitava materiaali,jonka lamptila on yli 60^

Alä kayta imuria rajahdsaltriitta ymparistössa.

Polyluokan L imurit on tarkoitettu kuvien, palamattomien, terveydelle vaarallisten polyjen imuroimiseen, joiden tyopaikan raja-arvo on >1mg / m^3

Imurit, joilla ei ole polyluokan L tunnistusta, soveltuvat ainoastaan vaarattomien polyjen imuroimiseen.

Käytä imuria ainoastaan valvonnan alaisena. Älä nouse tai istu imurin paalle.

fi

Kone on tarkoitetu teollseen käyttoön, esimerkiki hotelleissa, kouluissa, sairaaloissa, tehtaissa, myymäloissä, toimistoissa ja vuokraustoiminassa käytettäväksi.

Valmistaja ei vastaa ei-tarkoituksenmukaisesta käytösta, asiattomasta ohjauksesta tai ei-ammattimaisesta korjauksesta johtuvista vauroiosta.

Sahköskun aiheuttamien vaarojen välttäminen

Tyyppikilvessä ilmoitetun jännitteen on vastattava verkkojännitetta. Kytke imuri ainoastaan riittävsti suojattuun pistorasiaan.

Alā vedā verkkoliitānnān johtoa terävien reunojen yli, taita sitā tai jatā sitā puristuksiin. Vaihda vaurioitunut verkkoliitānnān johto luvussa Tekniset tiedot ilmoitettuun malliin.

Ala ota imuria kayttoon seuraavissa tapauksissa:

• Verkkoliitannan johto tai jatkojohto ovat vialisia tai niissä on murtumia.
• Imurissa on nakyviä vaurioita, esim. kotelon murtumia.
• Jos on syyta epaillnakymatontvikaa,esim. kaatumisen jalkeen.

Sammuta imuri ja irrota verkkopistoke seuraavissa tapauksissa:

• Jos vaahtoa tai nestettä valuu ulos
• Jos työ keskeytetään pidemmäksi aikaa ja jokaisen käytön jälkeen
  -Aina ennen huoltoa tai varustuksen uusimista

Verkkopistoketta irrotettaessa vedä aina pistokkeesta, alä koskaan verkkoliitännän johdosta. Alä koskaan kosketa verkkopistoketta markāna.

Älä avaa umuria ulkona sateella tai ukkosella. Pidä kannen sisäpuoli aina kuivana.

Käytä ainoastaan imurin mukana toimitetuja tai käytöohjeessa märitettyjä harjoja. Muiden harjojen käytto voi heikentäa turvallisuutta. Sähköharjat eivat saa joutua kosketuksiin verkkopistokkeen johdon kanssa.

Vaarojenvalttaminenkaytonaikana

Vain polyluokan L imureille: Varmista riittavä ilmanvaihto, jos poistoilma ohjataan takaisin huoneeseen (huomioi kansalliset märäykset).

Tiedota käytöhenkilökuntaa ennen työsentyä seuraavista seikoista:

• Imurin käsittely
• Imuroitavasta materiaalista aiheutuvat vaarat
• Imuroitavan materiaalin turvallinen poistaminen

Älä käytä puhallustoimintoa suljetuissa tiloissa. Työskentele vain puhtaan imurin letkun kanssa. Älä pollytä terveydelle Haitallisia polyjä. Älä hengitä polyjä.

Käytö elintarvikkeita käsittelevissä yrityksissä: Puhdista imuri valittomasti käytön jäldeen ja desinfioi likaantumisten体系建设.

Välta vaaroja huollon ja korjauksen yhteydessä

Anna laite ainoastaan ammattihenkilön korjattavaksi. Käytä ainoastaan alkuperäisia lisa- ja varaosia.

2 Ennen ensimmäista käytöönottoa

Kokoaminen

Katso kuva B.

1. Varmista laitteen taydellisyys pakkausta avattaessa.

2. Ilmoita jälleenmyyjälle mahdolliset kuljetusvauriot valittomästi.

3 Kaytto

Huomioi ennen jokaista käytöönottoa

Varmista, etta seuraavat edellytykset on taytety:

Imuri, verkkojhohto, imuleku ja tarvikkeet eivat ole vauroituneet.

Kaikki suodattimet ovat paikoillaan ja ehjia.

Käytötilat

Käytötila (varustuksesta riippuen) Kuvaus Kytkimen asento
Pois päältä Pistorasia jännitteen alainen 0
Päällä Pistorasia jännitteen alainen, manuaalinen käytö		I
Minimaalinen imuteho Imuri toimii pienellä teholla ECO
Maksimaalinen imuteho Imuri toimii suurimmalla teholla MAX
Valmiuskäytö päälekytkentä automatikkaan, portaaton kierroslukusäänin ECO-MAX	Imuri kytketään päälle ja.POIS päältä sähkötyökalusta	A
Valmiuskäytö päälekytkentä automatikkaan, portaaton kierroslukusäänin ECO-MAX, automaattinen suodattinen puhdistus	Imutehon pienentyessä suodatin puhdistetaan työtauilla (= sähkötyökalun ollessa sammutetu)	A

Automaattinen puhdistus (riippuen varustuksesta)

Imuri on varustetu sähkömagneettisella suodattimen puhdistuksella, joka irrottaa automaattisesti suodatinpatruunaan tarttuneen polyn.

Kuibien aineiden imuroiminen

Tarvittava varustus Huomautukset
Pääsuodatin (suodatinpatruuna)	Imurin, suodattimen ja lisävarusteiden on oltava kuivia. Jos vaihdat usein märkä- ja kuivaimuroinnin valillä, käytä erillistä pääsuodatinta.
Suodatinpussi hienojakoisen imuroitavan materiaalin polyttömaän poistoon	Noen, sementin, kipsin, jauhojen tai vastaavien polyjen imurointiin: Aseta suodatinpussi likasäiliöän, jotta poly ei tartu kiinni ja paakkuunnu.
Lisävarusteet käytöpaikan mukaan

1. Sääda haluttu käytötila kytkimestä.

Imuri on kayttövalmis.

1. Valitse seuraavista mahdollisuksista (varustuksen mukaan) imutehon saatamiseksi:

Käannä kytkin asentoon ECO
Säädä kierroslukkytkimestä
Säädä sivuilmaläppa kahvan putkesta

Nesteiden imurointi

Nestemaära Tarvittava varustus

Pieni määrä nestettä Pääsuodatin (suodatinpatruuna)
	Vesisuutin
Suuri määrä nestettä Pääsuodatin (vaahtomuovi)
	Vesisuutin

1. Ota suodatinpussi pois likasäillösta ennen nesteiden imurointia.
2. Avaa kahvan putken sivuilmalappa hieman.
3. Kännä kytkin asentoon I.

Ennen imurin smmuttamista:

1. Poista imusuutin nesteesti.

Imuletkun jäannösvesi imetaaan sailiöön eikä se voia valua ulos.

Imutehon laskiessa yllattäen ja moottorin kierrosluvun noustessa (moottorin äni muuttuu) uimuriventti li on keskeyttänyt imuroinnin: Säliö on täynä.

1. Sammuta imuri.
2. Tyhjennä likasäiliö ja suodatinpatruuna.

Sahkötyokalujen kytkenta

Katso kuva C.

Käytä pistorasiaa imureissa, joissa on käynnistys-/sammutusautomatikka (kytkinasento A), sahkötyokalujen liitantään. Imuri kytketaan paälle ja pois paälta sahkötyokalusta. Kytkimen asennossa 0 pistorasiaa voidaan käyttaa jatkojohtona, esim. käytettävalle lampulle.

Liitantäarvo: Imuri + sähkötyokalu = enint. 16 A (arvo riippuvainen maan mallista, huomioi Teknisit tiedot).

VAROITUS!

Imurin pistorasia on aina jannitteen alainen. Loukkaantumisvaara automaattisesti kaynnistyvista sahkötyokaluista.

1. Ennen pistorasiaan kytkemista: Sammuta sahkötyokalu.

Smart Stop

Katso kuva D.

1. Aktivoj jarru jalalla.

Imuri ei voi ena rullata pois paikaltaan.

Smart Stop tarjoaa myos muita toimintoja:

Kahva likasailion tyhjentamiseksi
-Rampitoiminto steiden ylittamiseksi

Puhallustoiminto

Katso kuva E.

Käytä puhallustoimintoa ainoastaan koneiden ja laitteiden puhdistamiseen, polyjen poistamiseen ja kuivattami-seen.

Tilavuusvirran naytto

Katso kuva F.

Tilavuusvirran naytto syttyy palamaan sailiion ollessa taysi tai imulekun ollessa tutkeutunut.

Työskentelyn jälkeen

Katso kuva G.

1. Rullaa verkkoliitannan johto ja imulektu kokoon.
2. Laita lisavarusteet takaisin niiden sailytyslokeroon.

Kuljetus ja sailytys

1. Sulje imurin ylaosan lukitukset ennen kuljetusta.
2. Huomioi imurin paino, erityisesti likasailion ollessa taynnä.
3. Älä kallista imuria, jos likasäiliössä on nestettä.
4. Säilytä imuri kuivassa ja pakkaselta suojatussa paikassa sisätiloissa.

4 Vianhaku ja korjaus

Häiriö Syy Ratkaisu
Imutehon pienentyminen Kansi ei ole kunnolla kiinni Sulje kansi
	Suodatin likainen Puhdista
	Suodatinpussi tãynnã Vaihda
	Sãiliö tãynnã Tyhjennã
	Moottorin suojasuodatin tukkeutunut	Puhdista
	Suutin, putket tai letku tukkeutuneet	Puhdista
Imuri ei kãynnisty Verkkopistoke ei pistorasiassa Kytke kiinni
	Verkko jännitteetön Tarkasta sulake
	Verkkoliitännän johto rikki Anna vaihdettavaksi
	Vesianturi/uimuri sammunut Tyhjennã sãillö
	Kytkin asennossa A	Kãnnã kytkin asentoon I
Imuri ei kãynnisty sãhkötyökalun kãynnistymisen yhteydessä	Sãhkötyökalua ei ole kytketty kiinni imuriin	Kytke verkkopistoke imurin pistorasiaan
	Kytkin ei ole asennossa A	Kãnnã kytkin asentoon A

Aä tee muita toimenpiteita, känny asiakspalvelun puolen.

5 Huolto

Katso kuvat H-I-J-K.

Käsitte imuria huollettaessa ja puhdistettaessa niin, ettei siitä aiheudu vaaraa huoltohenkilökunnalle eikä muille henkilöille.

Vain polyluokan Limureille

Käytäjan tulee pitää imuri kunnossa

• purkamalla se osiin
  puhdistamalla
• ja huoltamalla sen

saattamatta itseaan ja muita henkilöitä vaaratilanteisiin.

Vaadittavia varotoimenpiteita ovat

• puhdistus ennen osiin purkamista

• niiden paikallisten suodatettavien tuuletusjärestelmien valmistelu, joista imuri aiotaan irrotta

• huoltoalueen puhdistus
• sopivien henkilösuojainten käytto.

Anna ammattihenkilokunnan suorittaa tekinen tarkastus vahintaan kerran vuodessa, esim. suodattimen kunto, imurin ilmativiys ja varmistuslaitteiden toiminta.

Likaiset tarvikkeet

Huolto- ja korjaustoimien yhteydessä on havitettvä kaikki likaantuneet tarvikkeet, joita ei voida puhdistaa tyydtytävsti. Tällasetarvikkeet on havitettvä vuotamattomissa pusseissa kyseisille materiaaleille märiritettyj voimassa olevia märäyksiä noudattaen.

Sällönt tyhjentäminen

Sallittu ainoastaan polyillä, joita koskee työpaikan raja-arvo >1mg / m^3

1. Sammuta imuri ja irrota pistoke.
2. Avaa kiinnittimet.
3. Ota kansi ja imulektu irti sailiosta.
4. Kännä sailiö ylosalaisin.

Suodatinpatruuna vaihto

Katso kuva J.

1. Sammuta imuri ja irrota pistoke.
2. Avaa kiinnittimet.
3. Ota kansi irti sailliosta.
4. Lóysāa kiristā ruuvit.
5. Suodatuspatruuna poisto.
6. Laita uusi suodatinpatruuna suorassa kotelon pälä rajoittimeen asti.
7. Lukitusruuvi kirsta ruuvit.

Suodatinpatruunoiden, suodatinpssien tai poistopssien havitys

Havita suodatinpatruunat, suodatinpussit ja poistopussit kansallisten märäysten mukaisesti.

Puhdistus

Alä puhdista imuria korkeapainepesurilla. Käytä puhdistukseen vain kosteaa liinaa ja hellävaraista puhdistusai-netta. Hapot, asetoni ja liuottimet voivat syövyttaä imurin osia.

Puhdista suodatinpatruuna sännöllisesti, varo vauroittamasta lamelleja tassä yhteydessä. Aseta markapuhdis-tettu suodatinpatruuna takaisin paikalleen vasta, kun se on tãysin kuiva. Alä puhdista tai kuivaa suodatinpatruunaa paineilmalla.

6 Havitys

Käytetyt laitteet sisälätvät arvokkaita materiaialeja, joita voidaan käyttau uudelleen. Imureita ei saa havittä tavallisen kotitalousjätteen mukana, vaan ne on vietä vAsianmukaiseen keräyspisteeseen, joka voi olla esim. kunnallinen jätteenkeräyspiste.

7 Alkuperäisvaraosat

Kuvaus Tilausnro. NSG 14.. / LD 14.. /	ADL 14.. Tilausnro. ARDL 14..
Suodatinpatruuna FP 3600 411729
Suodatinpatruuna FPP 3600 415109 (540986)
Suodatinpatruuna FPPR 3600 413464 (529776)
Suodatinpatruuna FPPR 7200 413372

8 Tekniset tiedot

		NSG uClean 14..		NSG uClean LD 14..	NSG uClean ADL / ARDL 14..
Jännite V 220-240 110 220-240 220-240
Taajuus Hz 50/60 50/60 50/60	50/60
Tehonotto (maks.)	W	1400	1400	1400	1400
Sujoausluokka		II ☑		II ☑	I ☒
Ilmantilavuusvirta : puhaltimessa	\( m^3/h \)	248,4	174	248,4	248,4
Ilmantilavuusvirta : letkussa	\( m^3/h \)	147	128	147	147
Alipaine: puhaltimessa	kPa	26	21	26	26
Alipaine: letkussa	kPa	20	20	20	20
Suodattimen pinta-ala	\( cm^2 \)	2950	2950	2950	2950 / 3400
Kuuluvuus, änekkyys	dB(A)	85	85	84	85
Verkkoliitäntäjohto: Tyyppi		H05VV-F 2x1,0	H05VV-F 3G1,5	H05VV-F 2x1,0	H05VV-F 3G1,5
Verkkoliitäntäjohto: Pituus	m	8	8	12	8

	Sällön tilavus I	Mitat cm (p x l x k)	Paino kg
NSG 1420	20	41,7 x 39 x 55	8,9
NSG 1432	32	41,7 x 39 x 64	9,3
NSG 1445	45	48,3 x 48,3 x 79	12,4
NSG LD-1422	22	46,1 x 43 x 57	10,3
NSG LD-1420	20	42,5 x 39 x 55	9,2
NSG LD-1432	32	42,5 x 39 x 64	9,5
NSG LD-1435	35	46,1 x 43 x 70,3	11,0
NSG LD-1445	45	48,3 x 48, x 79	12,8

fi

	Sällöhn tilavusl	Mitatcm (p x l x k)	Painokg
NSG ADL-1420 20 42,5 x 39 x 55 8,9
NSG ADL-1432 32 42,5 x 39 x 64 9,3
NSG ADL-1445 45 48,3 x 48,3 x 79 12,6
NSG ARDL-1420 20 42,5 x 39 x 55 9,8
NSG ARDL-1432 32 42,5 x 39 x 64 10,2
NSG ARDL-1435 35 46,1 x 43 x 70,3 11,8
NSG ARDL-1445 45 48,3 x 48,3 x 79 13,3
NSG ARDL-1455 KFG 55 53 x 51 x 99 20,0

IP24 C

9 EY-vaatimustemmukaisuusvakuutus

EY-vaatimustemmukaisuusvakuutus
Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteseen/luotteisen tehdään mutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.
Tuote: Polynimuri markä- ja kuivakäytöön
Tyyppi: NSG
Tämän laitteen rakenne vastaa seuraavia märäryksiä:	EY:n konedirektivi 2006/42/EY EY:n EMC-direktivi 2014/30/EU RoHS 2011/65/EU
	DIN EN 60335-1(VDE 0700-1):2012-10; EN 60335-1:2012 DIN EN 60335-1 Ber.1 (VDE 0700-1 Ber.1):2014-04; EN 60335-1:2012/AC:2014; EN 60335-1:2012/A11:2014 DIN EN 60335-1/A13 (VDE 0700-1/A13):2018-07 EN 60335-1:2012/A13:2017 DIN EN 60335-2-69 (VDE 0700-69):2015-07; EN 60335-2-69:2012 DIN EN 62233 (VDE 0700-336)2008-11; EN 62233:2008 DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04; EN 62233 Ber.1:2008
	DIN EN 55014-1 (VDE 0875-14-1):2018-08; EN 55014-1:2017 DIN EN 55014-2 (VDE 0875-14-2):2016-01; EN 55014-2:2015 Anforderungen der Kategorie I & II / Requirements of category I & II DIN EN 61000-3-2 (VDE 0838-2):2015-03; EN 61000-3-2:2014 DIN EN 61000-3-3 (VDE 0838-3):2014-03; EN 61000-3-3:2013
Dokumentointivaltuutettu: ELECTROSTAR GmbH, Hans-Zinser-Straße 1-3, 73061 Ebersbach/Fils, Germany
Carsten Gresser 20.08.2019	Carke frow Head of Quality Assurance
