GEBRUIKSAANWIJZING NSG uClean LD1445 Starmix

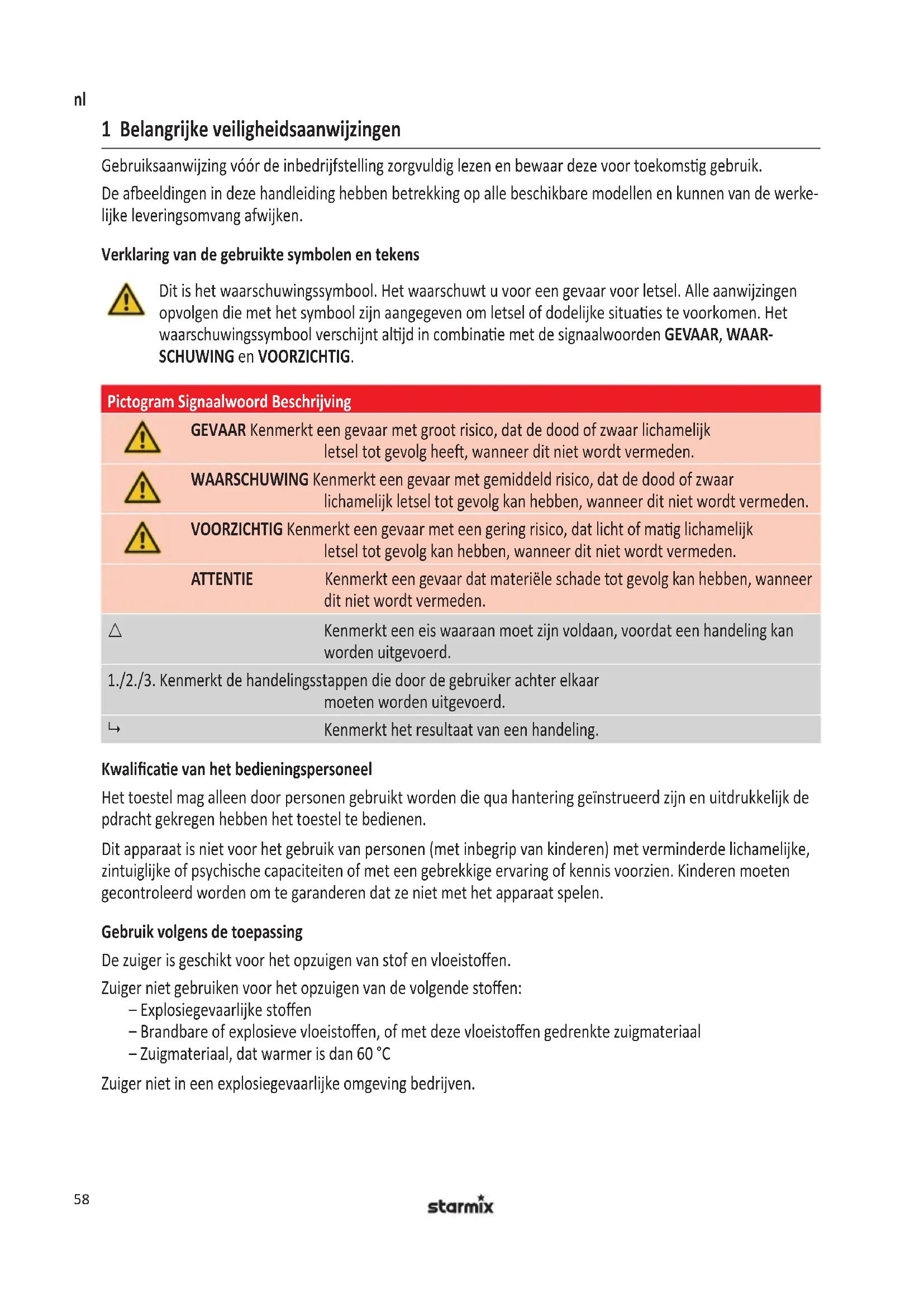

1 Belangrijke veiligheidsaanwijzingen

Gebruiksaanwijzing voord de inbedrijfstelling zorgvuldig lezen en bewaar deze voor toekomstig gebruik.

De afbeeldingen in deze handleiding hebben betrekking op alle beschikbare modellen en konnen van de werke- lijke leveringsomvang afwijken.

Verklaring van de gebruekte symbolen en tekens

Dit is het waarschuwingssymbol. Het waarschuwt u voor een gevaar voor letsel. Alle aanwijzingen opvolgen die met het symboolঃn aangegeven om letsel of dodelijkke situatuies te voorkomen. Het waarschuwingssymbol verschijnt.altijd in combinatie met de signalvoorden GEVAAR, WAARSCHUWING en VOORZICTIG.

Pictogram Signaalwoord Beschrijving

GEVAAR Kenmerkt een gevaar met groot risico, dat de dood of zwaar lichamelijk letsel tot gevolg heeft, wanneer dit nicht worden.

WAARSCHUWING Kenmerkt een gevaar met gemiddeld risico, dat de dood of zwaar lichamelijk letsel tot gevolg kan hebben, wanner dit nicht worden.

VOORZICHTIG Kenmerkt een gevaar met een gering risico, dat Licht of matig lichamelijk letsel tot gevolg kan hebben, wanneer dit nicht worden vermeden.

ATTENTIE

Kenmerkt een gevaar dat materièle schade tot gevolg kan—hebben, wonneer dit nicht worden vermeden.

Kenmerkt een eius waaraan moet zich voldaan, voordat een handleding kan worden uitgevoerd.

1./2./3. Kenmerkt de handelingsstappen die door de gebruiker anschter elkaar要去en worden uitgevoerd.

Kenmerkt het resultaat van een handeling.

Kwalificatie van het bedieningspersoneel

Het toestel mag alleen door personen gebruikt worden die qua hantering geinstrueerd zich en uitdukkelijk de pdracht gekregen hebben het toestel te bedieren.

Dit apparaat is Niet voor het gebruik van personen (met inbegrip van kinderen) met verminderde lichamelijke, zintuiglijke of psychische capaciteiten of met een gebrekkige ervaring of kennis voorzien. Kinderen要去 gecontroleerd worden om te garanderen dat ze Niet met het apparaat spelen.

Gebruik volgens de toepassing

De zuiger is geschikt voor het opzuigen van stof en vloeistoffen.

Zuiger Niet gebruiken voor het opzuiigen van de volgende stoffen:

-Explosiegevaarlijke stoffen
- Brandbare of explosieve vloeistoffen, of met denen vloeistoffen gedrenkte zuigmaterialial
Zuigmaterialiaal, dat warmer is dan 60^

Zuiger Niet in een explosiegevaarlijke omgeving bedrijven.

Zuigers van stofklasse L zich geschikt voor het op-/wegzuigen van droge, onbrandbare, gezondheidsschadelijke stofsoorten met MAC-waarden >1mg / m^3

Zuigers die nicht beschikken over een identificatie van de stofklasse L, zich alleen geschikt voor op-/wegzuigen van ongevaarlijke stoffen.

Zuiger alleen onder toezicht bedrijven. Niet op de zuiger gaan staan of zitten.

Deze machine is bedoeld voor bedrijfsmatig gebruik, bijvoorbeeld voor gebruik in hotels, scholen, ziekenhuizen, fabrieken, winkels, Kantoren en verhuurbedrijven.

De fabrikant is nicht aansprakelijk voor schade veroorzaakt door verkeerd gebruik, onjuiste bediening of nicht deskundige reparatie.

Gevaren door elektrische schokken vermijden

De spanning op het typeplaatje moet met de netspanning overeenkomen. Sluit de zuiger alleen aan een voldoende beveiligid stopcontact.

Voedingskabel nicht over scherpe randen trekken, knik of inklemmen. Vervang de beschadigde voedingskabel alleen door de uitvoering die aangegeven is in het hoofdstuk technische gegevens.

Zuiger inclusief toebehoren in de volgende geallen nicht in gebruik nemen:

• Voedingskabel of verlengsnoer zijn defect of hebben scheuren.
  -Zuiger is zichtaar beschadigd, bijv. door scheuren in de behuizing.
• Als u vermoedt dat er een verborgen gebrek is, bijv. na een val.

In de volgende gevallen de zuiger uitschakelen en de stekker eruit trekken:

-Ingeval vanlekken van schuim of vloeistof
Bij langere onderbreking van het werk en na elk gebruik
-VoR elke onderhoudsbeurt of ombouw

Trek nooit aan de voedingskabel wonneer u de stekker eruit trekt, maar aan de stekker direct. Stekker nooit met natte handen aanraken.

Zuiger buiten nooit tijdens regen of onweersbuien openen. Het binnenwerk van het deksel.altijd droog houden.

Alleen de met de zuiger meegeleverde of de in de gebruiksaanwijzing vastgelegde borstels gebruiken. Het gebruik van andere borstels kan de veiligheid in gevaar brengen. Laat elektrische borstels Niet met de voedingskabel in contactkommen.

Gevarenijdens het gebruik vermijden

Alleen voor zuigers van stofklasse L: Zorg voor voldoende luchtverversing, wonneer de afvoerlucht in de ruimte worden teruggevoerd (geldige nationale bepalingen in acht nemen).

Bedienend personeel voor de werkzaamheden over de volgende punten informeren:

-Het hanteren van de zuiger
Van het opgezogen materiaaluitgaande gevaren
- Veilige verwijdering van het opgezogen materiaal

Blaasfunctie Niet in gesloten ruimtes gebruiken. Alleen met schone zuigslang werkken. Geen gezondheidsgevaarlijk stof op latent waaien. Stof Niet inademen.

Bij gebruik in voedselverwerkende bedrijven: Zuiger meteen na gebruik reinigen en ontsetten om besmetting te voorkomen.

n

Gevaren bij onderhoud en reparatie vermijden

Reparaties alleen door vakkrachten laten uitvoeren. Gebruik alleen originele toebehoren en reserveonderdelen.

2 Vór de eerste inbedrijfstelling

Monteren

Zie afb. B.

1. Bij het uitpakken de volledigheid controlleren.
2. Transportschade onmiddelijk de dealer melden.

3 Gebruik

Vór elke inbedrijfstelling in acht nemen

Zorg ervoor dat aan de volgende voorwaarden is voldaan:

De zuiger, netsnoer, zuigslang en toebehoren zichn nicht beschadigd.
Alle filters zich geplaatst en Niet beschadigd.

Bedrijfsmodi

Bedrijfmodus (afhankelijk van de uitvoering) Beschrijving Schakelaarstand
Uit Stopcontact staat onder spanning 0
Aan Stopcontact staat onder spanning,handmatige modus		I
Minimale zuigcapaciteit Zuiger draait op laag vermogen ECO
Maximale zuigcapaciteit Zuiger draait op maximaal vermogen MAX
Stand-by modus voor inschakelautomatiek,traploze toerenalregelaar ECO-MAX	Zuiger worden dor het elektrischgereedschap in- en uitgeschakeld	A
Stand-by modus voor inschakelautomatiek,traploze toerenalregelaar ECO-MAX,automatische filterreiniging	Met afnemende zuigcapaciteit wordentijdens de werkpauzes (= uitgeschakeldelektrisch gereedschap) het filtergereinigd	A

Automatisch reiniging (afhankelijk van de uitrustingsvariant)

De zuiger is uitgerust met een elektromagnetische filterreiniging, waarmee anhangend stof automatisch van het filterpatroon worden afgeschud.

Droog stof zuigen

Benodigde uitrusting Opmerkingen
Hoofdfilter (filterpatroon) Zuiger, filter en toebehoren要去en droog�.
	Bij het vaak wisselen:tussen nat- en droogzuigen要去 een afzonderlijk hoofdfilter worden gezruikt.
Filterzak voor het stofvrij verwijderen van fijnkorrelig opgezogen materiaal	Voor het zuigen van roet, cement, gips, meel of soortgelijke stoffen: Plaats de filterzak in het vuilreservoir, zDat stof Niet kan blijven kleven en geen korst vormt.
Toebehoren afhankelijk van de toepassing

1. Gewenste modus aan de schakelaar instellen.

Zuiger is gereed om te zuigen.

1. Voor het instellen van de zuigkracht uit de volgende möglichkheden kiezen (afhankelijk van deuitvoering):

2. Schakelaar in stand ECO brengen

3. Toerental aan de schakelaar instellen
4. Bijluchtschuif aan de buis met handgreep instellen

Vloeistoffen zuigen

Hoeveelheid vloeistof Benodigde uitrusting

Kleine hoeveelheid vloeistof Hoofdfilter (filterpatroon)Watermondstuk

Grote hoeveelheid vloeistof Hoofdfilter (schuimstof)Watermondstuk

1. Filterzak voor het zuigen van vloeistoffen uit het vuilreservoir nemen.
2. Bijluchtschuif aan de buis met handgreep iets openen.
3. Schakelaar in stand I brengen.

Vór het uitschakelen van de zuiger:

1. Zuigmondstuk uit de vloeistof halen.

Restwater in de zuigslang worden in het reservoir gezogen en kan nicht weglopen.

Bij plotseling verlies van het zuigvermogen en verhoogd motortoerental (motorgeluid veranderd), heeft het vlotterventiel het zuigen onderbroken: Het reservoir is vol.

1. Zuiger uitschakelen.
2. Vuilreservoir en filterpatroon leegmaken.

Elektrisch gereedschap aansluten

Zie afb. C.

Stopcontact aan zuigers met in-/uitschakelautomatiek (schakelaarstand A) voor de aansluiting van het elektrisch gereedschap gebruiken. De zuiger worden het met elektrisch gereedschap in- en uitgeschakeld. In schakelaarstand 0 kan het stopcontact als een verlengsnoer, bijv. voor een lamp worden gebruikt.

Aansluitwaarde: Zuiger + elektrische gereedschap = max. 16 A (waarde afhankelijk van de landenvariant, technische gegevens in acht nemen).

WAARSCHUWING!

Het stopcontact aan de zuiger staat.altijd onder spanning.

Gevaar voor letsel door elektrisch gereedschap dat automatisch start.

1. Vóor het insteken: Elektrisch gereedschap uitschakelen.

Smart stop

Zie afb. D.

1. Rem met de voet inschakelen.

Smart Stop heeft extra functies:

• Greep voor het leegmaken van de vuilcontainer
  -Hellingfunctie voor het rijden over hindernissen

Blaasfunctie

Zie afb. E.

Blaasfunctie alleen voor het reinigen, ontstoffen en drogen van machines en inrichtingen gebruiken.

Volumestroomaanduiding

Zie afb. F.

Bij een volle container of verstoppingen in de zuigslang gaat de volumestroomaanduiding branden.

Na de werkzaamheden

Zie afb. G.

1. Voedingskabel en zuigslang oprollen.
2. Toebehoren in het toebehorendepot opbergen.

Transporteren en opslaan

1. Vóor het transport de vergrendelingen van het bovenste gedeelte van de zuiger sluiten.
2. Gewicht van de zuiger, vooral bij bevuld vuilreservoir, in acht nemen.
3. Zuiger nicht kantelen, wanseer er zich vloeistof in het vuilreservoir bevindsit.
4. Zuiger droog en vorstvrij binnen opbergen.

4 Zoeken van fouten en reparatie

Storing Oorzaak Oplossingen
Verminderde zuigprestaties Deksel nicht goed gesloten Deksel sluiten
	Filter verruild Reinigen
	Filterzak vol Vervangen
	Reservoir vol Leegmaken
	Beschermingsfilter motor verstopt Reinigen
	Mondstuk, buizen of slang Reinigen
	verstopt
Zuiger start nicht Stekker nicht in stopcontact Insteken
	Net zonder spanning Zekering controleren
	Voedingskabel defect Laten vernieuwen
	Watersensor/vlotter heeft Reservoir leegmaken
	uitgeschakeld
	Schakelaar in stand A Schakelaar op stand I zetten
Zuiger start nicht bij het inschakelen van het elektrisch gereedschap	Elektrisch gereedschap nicht in stekker in het stopcontact van de zuiger zuiger steken
	ingestoken
	Schakelaar nicht in stand A Schakelaar op stand A zetten

Geen andere ingrepen uitvoeren maar contact opnemen met de klantenservice.

5 Onderhoud

Zie afb. H-I-J-K.

Bij het onderhoud en reinigen de zuiger zodanig behandelen, dat er geen gevaar is voor het onderhoudspersoonel en andere Personen.

Alleen voor zuigers van stofklasse L

Voor onderhoud door de gebruiker要去 de zuiger

• gedemonteerd,
• gereinigden
• onderhonden worden,

voorzover het uit te voeren is,+zonder waar bij een gevaar voor het onderhoudspersoneel en andere personen teveroorzaken.

Geschikte veiligheidsmaatregelen aanhoven

• Reiniging voor de demontage,
• Voorzorgen treffen voorplaatselijk gefilterde geforceerde ontluchting waaronder de zuiger gedemonteerd worden,
• Reiniging van deplaats waar het onderhoud plaatsvindt en
• geschikte persoonlijke veiligheidsuitrusting.

n

Ten minste een keer per Jaar een technische inspectie door deskundig personeel latent uitvoeren. Bijv. of er schade aan het filter is, luchtdichtheid van de zuiger controeren en of de controlooortieningen functioneren.

Verontreinigde voorwerpen

Bij het uitvoeren van onderhouds- en reparatiewerkzaamheden要去en alle verontreinigde voorwerpen worden afgevoerd die Niet maar tevredenheid kannen worden gereinigd. Zulke voorwerpen要去en in ondoorlatende zakken overeenkomstig de geldende regels voor de afvoer van dergelijk afval worden verwijderd.

Reservoir legend

Slechts goedgekeurd bij stoffen met kritische waarden op de werkplaats >1mg / m^3

1. Zuiger uitschakelen, netstekker uitenemen.
2. Sluitingen open.
3. Deksel en zuigslang van het reservoir afnemen.
4. Reservoir legend.

Filterpatroon verrangen

Zie afb. J.

1. Zuiger uitschakelen, netstekker uitenemen.
2. Sluitingen open.
3. Deksel van het reservoir afnemen.
4. Borgschoef losdraaien.
5. Filterpatroon afnemen.
6. Nieuwe filterpatroon tot an de aanslag van de behuizing schuiven.
7. Borgschoef vergrendelen.

Afvalverwijdering van filterpatronen, filterzakken of afvalzakken

Filterpatroon, filterzak of afvalzak in overeenstemming met de nationale voorschriften verwijderen.

Reinigen

Zuiger Niet met een hagedrukreiniger schoonmaken. Gebruik voor het reinigen een vochtige doek en een mild schoonmaakmiddel. Zuur, aceton en oplosmidden konnen onderdelen van de zuiger aantasten.

Filterpatronen regelmatig reinigen, waar bij de lamellen Niet beschadigen. Nat gereinigde filterpatronen pas weeerplaatsen, wanner deze volledig zich opgedroogd. Filterpatronen Niet met perslucht reinigen of drogen.

6 Afvalverwijdering

Oude apparaten bevatten waardevolle materialen die voor hergebruik geschikt zich. Zuiger Niet bij het normale huisafval voegen, maar via daartoe geschikte inzamelingssystemen op de juiste wijze afvoeren, bijv. via de gemeentelijk afvalverwerking.

7 Originele toebehoren

Beschrijving Bestelnummer

NSG uClean 14../LD 14../ADL 14..

Bestelnummer

NSG uClean ARDL 14..

Filterpatroon FP 3600 411729

Filterpatroon FPP 3600 415109 (540986)

Filterpatroon FPPR 3600 413464 (529776)

Filterpatroon FPPR 7200 413372

9 EG-verklaring van overeenstemming

EG-verklaring van overeenstemming
Hierbij verklaren wij dat de hierna vermelde machine doorhaar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen. Deze verklaring verliesthaar geldigheid wanner zonder overleg met ons veranderingen aan de machine worden aangebracht.
Product: Stofzuiger voor nat en droog gebruik
Type: NSG
De constructie van het toestel voldoet aan de volgende van toepassing+zijnde voorschriften:	EC-machinenrichtlijn 2006/42/EGEC-richlijkeEMV 2014/30/EURoHS 2011/65/EU
	DIN EN 60335-1(VDE 0700-1):2012-10; EN 60335-1:2012DIN EN 60335-1 Ber.1 (VDE 0700-1 Ber.1):2014-04;EN 60335-1:2012/AC:2014; EN 60335-1:2012/A11:2014DIN EN 60335-1/A13 (VDE 0700-1/A13):2018-07EN 60335-1:2012/A13:2017DIN EN 60335-2-69 (VDE 0700-69):2015-07; EN 60335-2-69:2012DIN EN 62233 (VDE 0700-336)2008-11; EN 62233:2008DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04; EN 62233 Ber.1:2008
	DIN EN 55014-1 (VDE 0875-14-1):2018-08; EN 55014-1:2017DIN EN 55014-2 (VDE 0875-14-2):2016-01; EN 55014-2:2015Anforderungen der Kategorie I & II / Requirements of category I & IIDIN EN 61000-3-2 (VDE 0838-2):2015-03; EN 61000-3-2:2014DIN EN 61000-3-3 (VDE 0838-3):2014-03; EN 61000-3-3:2013
Gevolmachtigde voor de documentatie:	ELECTROSTAR GmbH, Hans-Zinser-Straße 1-3, 73061 Ebersbach/Fils, Germany
20.08.2019	Carsten GresserHead of Quality Assurance
