NAUDOJIMO INSTRUKCIJA NSG uClean LD1445 Starmix

Naudojimo instrukcijos

Lietosanas instrukcija

PykoBoDCTBO no 3KcNlyaTaun

操作说明

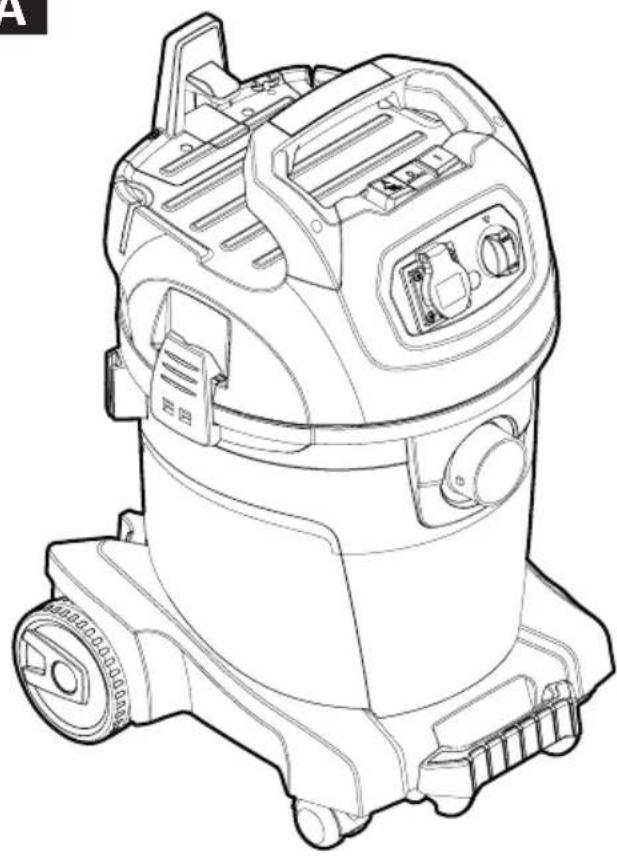

A

B

201/321

35 | Steel

451

551

C

5

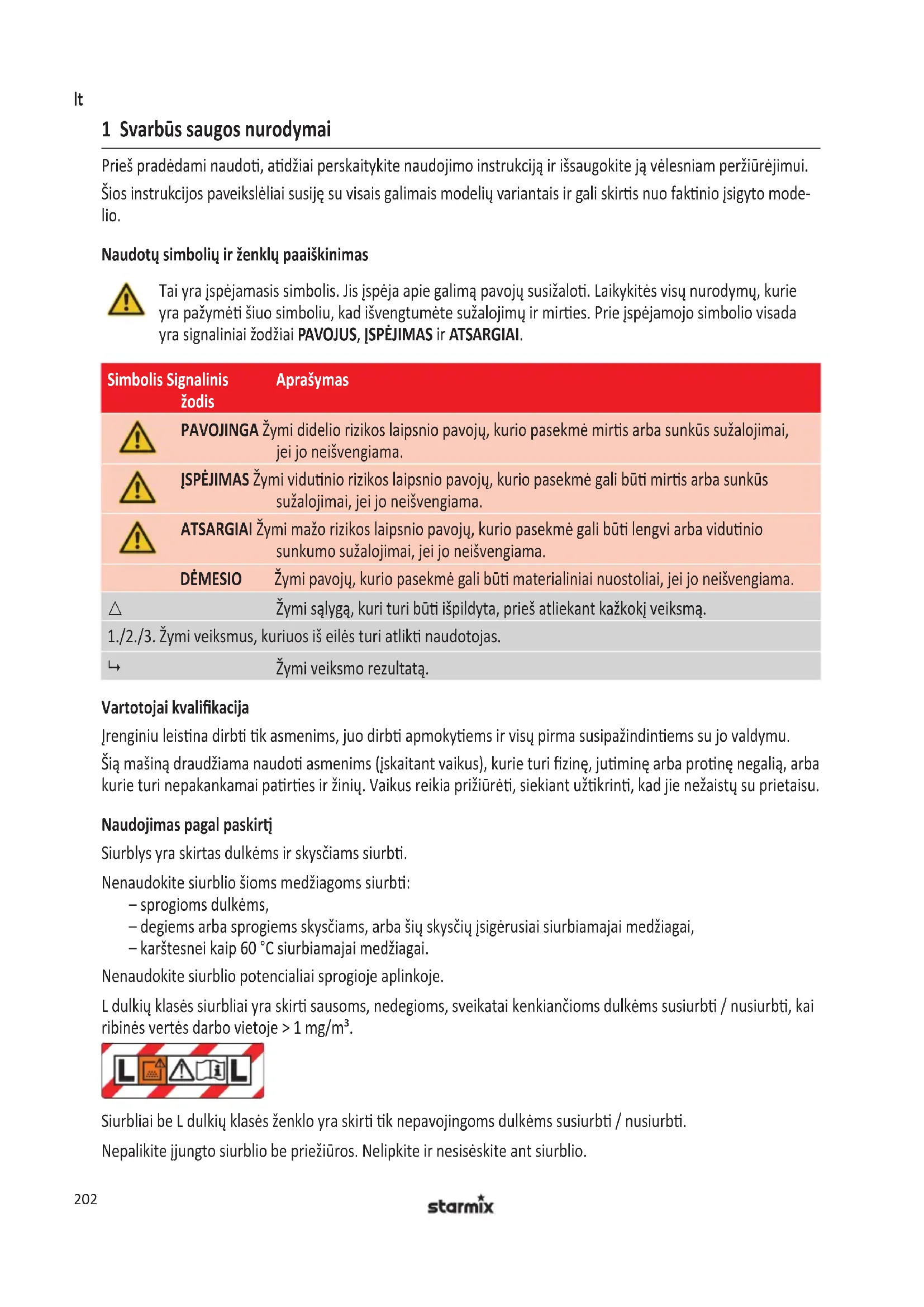

Pries pradedami naudoti, atidzai perskaity kite naudojimo instrukcijar i ssaugokite ja vlesniam perziurejimui. Sios instrukcijos paveiksliai susije su visais galimais modeliu variantais ir gali skirtis nuo faktinio jsigyto modelio.

Naudotu symboliu ir zenklu paaiskinimas

Tai yra jspejamasis simbolis. Jis jspea apie galimapavoju susizaloti. Laikykites visu nuroymu, kurie yra pazymeti siuo simboliu, kad isvengtumete suzalojimir mirties. Prie jspejamojo simbolio visada yra signalinai zaodziai PAVOJUS, JSPEJIMAS ir ATSARGIAI.

Simbolis Signalinis žodis	Aprašymas
!	PAVOJINGA Žymi didelio rizikos laipsnio pavojú, kurio pasekmé mirtis arba sunkūs sužalojimai, jei jo neišvengiama.
!	JSPÉJIMAS Žymi vidutinio rizikos laipsnio pavojú, kurio pasekmé gali būti mirtis arba sunkūs sužalojimai, jei jo neišvengiama.
!	ATSARGIAI Žymi mažo rizikos laipsnio pavojú, kurio pasekmé gali būti lengvi arba vidutinio sunkumo sužalojimai, jei jo neišvengiama.
DÉMESIO	Žymi pavojú, kurio pasekmé gali būti materialinialiai nuostoliai, jei jo neišvengiama.
△	Žymi salygă, kuri turi būti išpildyta, prieš atliekant kažkokj veiksmą.
1./2./3. Žymi veiksmus, kuriuos iš eilès turi atlikti naudotojas.
↓	Žymi veiksmo rezultatą.

Jrenginiu leistina dirbti tik asmenims, juo dirbti apmokytiems ir visugirma susipazindintiems su jo valdymu.

Šiža mašiná draudžiama naudoti asmenims (jskaitant vaikus), kurie turi fizine, jutimne arba protince negalia, arba kurie turi nepakankamai patirties ir Žiniu. Vaikus reikia prižūrěti, siekiant užtikrinti, kad jie nežaistu su prietaisu.

Naudojimas pagal paskirtj

Siurblys yra skirtas dulkéms ir skysciams siurbti.

Nenaudokite siurblio šioms medžiagoms siurbi:

sprogioms dulkems,
- degiems arba sprogiems skysciams, arba siu skysciu jsigerusiai siurbiamajai medziagai,
- karstesnei kaip 60^ siurbiamajai medziagai.

Nenaudokite siurblio potencialiai sprogioje aplinkoje.

L dulkiuy klases siurblai yra skirti sausoms, nedegioms, sveikatai kenkiancioms dulkems susurbti / nusiurbti, kai ribinés vertes darbo vietoje >1mg / m^3

Siurbliai be L dulkiu klases zenklo yra skirti tik nepavojingoms dulkems susiurbti / nusiurbti.

Nepalikite jjungto siurblio be prieziuros. Nelipkite ir nesiseskite ant siurblio.

Ši masina néra skirta komerciniam naudiojimui, pavyzdžiui, naudiojimui višbuciouse, mokyklose, ligninëse, fabrikuose, pardutuvëse, biuruose ir nuomos verslui.

Gamintojas neatsako už Žalá del naudiojimo ne pagal paskirtj, netinkamo valdymo ar nekompetentingai atlikto remonto.

Jungiamojo laido netieskite per aštrias briaunas, nesulenkite ir neprispauskite. Pažeistá jungiamajj laidá pakeiskite tik skyriuje „Techniniai duomenys“ nurodyto modelio laidu.

Siurblio su reikmenimis nenaudokite siais atvejais:

• kai jungiamasis laidas arba ilginamasis laidas yra pazeistas arba jtrukes;
• kai siurblys yra pastebimai pazeistas, pvz., jtrukes korpulas;
• jtariant, kad yra nematomas defektas, pvz., po kritimo.

Siais atvejais ijsjunkite siurblj ir iistraukite tinklo kistuka:

• jei issiverzia putos arba skystis;
• kai ilgesniam laikui nutraukiamas darbas ir po kiekvieno naudojimo;
• pries kiekviena techninés prieziuros ar pertvarkymo darba.

Išraukdami imkite tik už tinklo kištuko, niekada netraukite už jungiamojo laido. Nelieskite tinklo kištuko šlapiomis rankomis.

Neatidarykite lauke siurblio, kai lyja arba esant audrai. Dangcio vidus visada turi buti sausas.

Naudokite tik su siurbliu pristatyais arba naudiojimo instrukcijoe nurodytais sepeciais. Naudojant kitus sepecius, gali buti pakenkta saugumui. Saugokite, kad elektrinai sepeciai nsieliestu jungiamuoju laidu.

Pavoju vengimas darbo metu

Tik L dulkiq klases siurbliams: uztirkinkite, kad butu pakankama oro apykaita, kai pašalinamasisoras gražinamas i patalpa (atsizvelkite j galiojancias nacionalines nuostatas).

Pries darba informuokite operatiorius api:

-siurblio naudojima;
-siurbiamosios medziagos keliamus pavojus;
-saugu siurbiamosios medziagos salinima.

Putimo fungcijos uždarose patalpose nenaudokite. Dirbkite tik su švaria siurbimo Žarna. Venkite smeikatai kenkianciu dulkiu sukuriavimo. Nejkvepkite dulkiu.

Kai siurblys naudiojamas maisto produitu apdorojimo jmonese: tuoj pat po naudiojimo siurblj išvalykite irdezinfekuokite, kad butu isvengta užkrétimu.

Pavoju vengimas, atliekant techninés priežiūros ir remonto darbus

Remonto darbus patikékite tik specialists. Naudokite tik originalius reikmenis ir atsargines dalis.

2 Pries pirma naudojima

Surinkimas

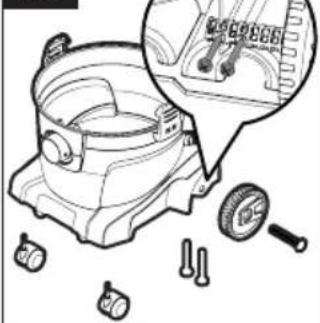

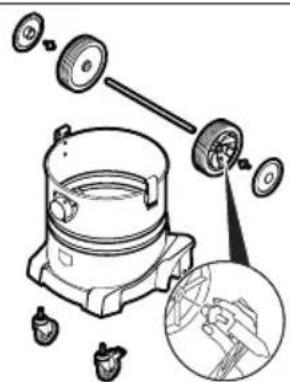

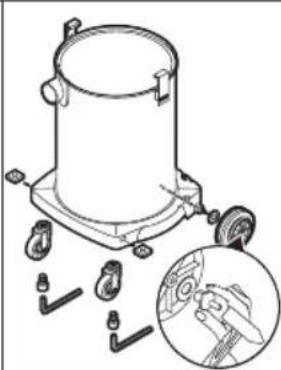

Zr. B pav.

1. Ispakuodami patikrinkite, ar yra visos dalys.

2. Jei yra transportavimo metu atsiradusi pazeidimu, tuoj pat praneskite pardavéjui.

3 Naudojimas

Pries kiekvien naudojima

Jsitikinkite, arispildytos sios salygos:

Siurblys, maitinimo laidas, siurbimo zarna ir reikmenys yra nepaazeisti.

Visi siurbliaj yra sumontuoti ir nepazeisti.

Rezimai

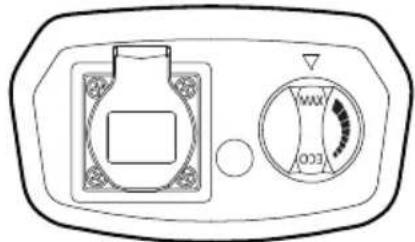

Režimas (priklausomai nuo jrangos) Aprasymas Jungiklio padétis

I\$J. Jtampingasis lizdas 0

Jj. Iampingasis lizdas, rankinis rezimas I

Mažiausia siurbimo galia Siurblys veikia maža galia ECO

Didziausia siurbimo galia Siurblys veikia didziausia galia MAX

Jungimo automatikos parentges rezimas, Siurblys jjungiamas ir isjungiamas bepakopsis sukimosi greicio regulatorius ECO- elektriniu jrankiu MAX

Jungimo automatikos parentges rezimas, Sumažejus siurbimo galiai per darbo
bepakopis sukimosi greicio regulatorius ECO- pertraukas (= ijsjungtas elektrinis jrankis) MAX, automatinis filtro valymas išvalomas filtras

A

Automatis apvalymas (priklauso nuo jrangos modelio)

Staiga sumajejus siurbimo naumui ir padidejus variklio sukimosi greiciui (pasikeitgs variklio darbo garsas), pludinis voztuvas nutrauke siurbimo procesa: Rezervuaras yra pilnas.

Sausy medziag siurbimas

Reikalinga jranga	Nurodymai
Pagrindinis filtras (filtruojamasis elementas)	Siurblys, filtras ir reikmenys turi būti sausi.Jei dažnai keisite dregnajj ir sausajj siurbimo režimus,naudokite atskirç pagrindinj filtrà.
Filtro maišelis smulkiai siurbiamajai medžiagai šalinti, nasukelian dulkiŋ	Suodžiu, cemento, gipso, miltu arba panašiu dulkiŋsiurbimas: Filtro maišelj jstatykite j nešvarumj rezervuara,kad dulkès nasuliptu ir nasukietétú.
Reikmenys priklausomai nuo naudojimo srities

1. Siurbimo jegai nustatyti pasirinkite viena iš siu galimu budu (priklausomai nuo jrangos):

nustatyjungiklj padetj ECO;
- jungikliu nustatytsukimosi greitj;
nustatyipapildomo orosklenegrankenosvamzdyje.

Skysciu siurbimas

Skyszcio kiegis Reikalinga jranga

Mažas skyscio kiekis Pagrindinis filtras (filtruojamasis elementas)Vandens purkšukas

Didelis skyscio kiekis Pagrindinis filtras (porolonas)Vandens purkšukas

1. Priesiurbdami skyscius, isimkite filtro maielj i is ne'svarumu rezervuaro.
2. Siek tiek atidarykite papildomo oro sklende rankenos vamzdyje.
3. Nustatykite jungiklj padetj l.

Priesiurblio isjungimaj:

1. Iš skyscio išimkite siurbimo antgalj.

Siurbimo zaornoje likes vanduo bus išsiurbatas j rezervuara ir negales išteketi.

Staiga sumajejus siurbimo naumui ir padidejus variklio sukimosi greiciui (pasikeitgs variklio darbo garsas), pludinis voztuvas nutrauké siurbimo procesa: Rezervuaras yra pilnas.

1. Isjunkite siurblj.
2. Istustinkite neśvarumu rezervuara ir filtruojamaji elementa.

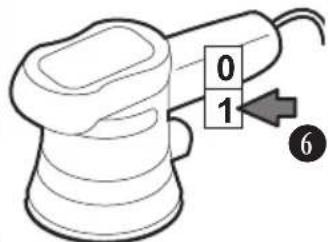

Elektrinio jrankio priungimas

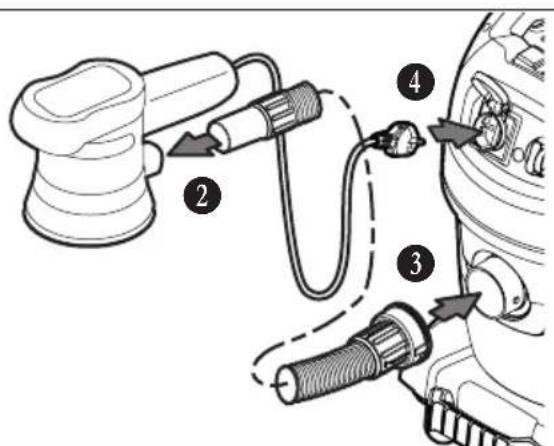

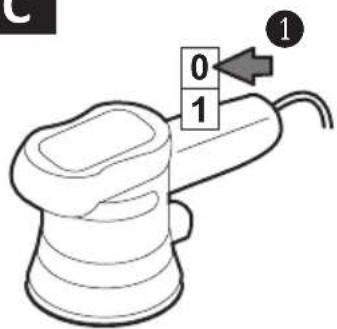

. C pav.

Siurbliu su jjungimo / ijsungimo automatika (Jungiklio padetis A) kistukinj lizda naudokite elektriniam jrankiui prijungti. Siurblys jjungiamas ir isjungiamas elektriniu jrankiu. Jungiklio padetyje 0 kistukinj lizda galima naudoti kaip ilginamaji laida, pvz. sviestuvui.

Prijungimo vertè: siurblys + elektrinis jrankis = maks. 16 A (vertè priklauso nuo šalies varianto, atsižvelkitej techninius duomenis).

JSPÉJIMAS!

Siurblio kištukiniame lizde visada yra jtampos.

Sužalojimu pavojus del automatiskai jsijungiancio elektrinio jrankio.

1. Pries jkišdami kištukā: išjunkite elektrinj jrankj.

"Smart Stop"

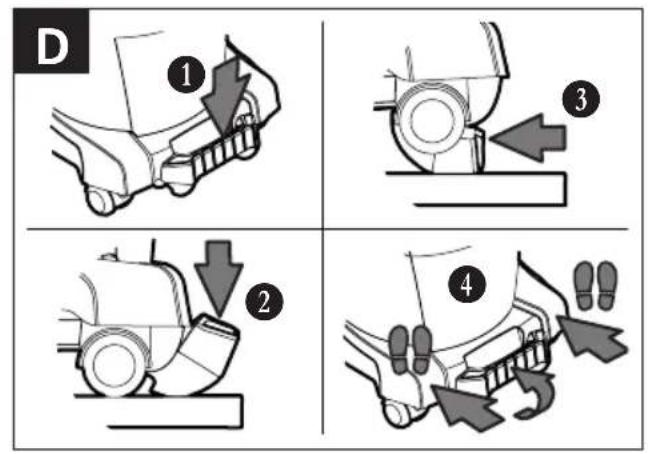

Zr. D pav.

1. Koja jjunkite stabdj.

Siurblys nebegalés nuriedeti.

"Smart Stop" papildomos funkcijos:

-Rankena ne'svarumu rezervuarui iustinti
-Rampos fungcija vaziavimui per kliutis

Pūtimo funkcjija

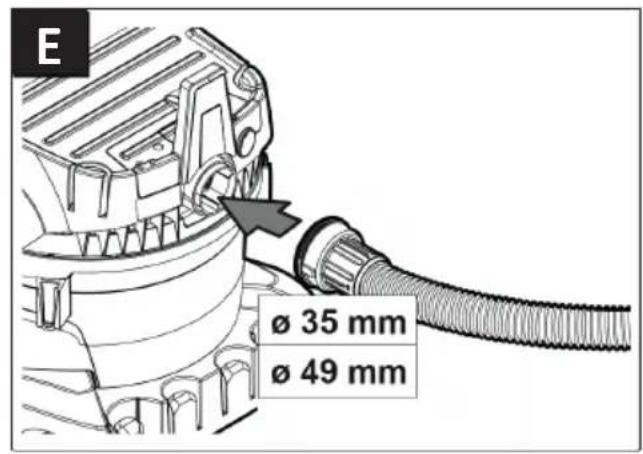

. E pav.

Putimo fungcijnaudokite tik masinoms ir jrenginiams valyti, pa'alinti dulkes ir dziovinti.

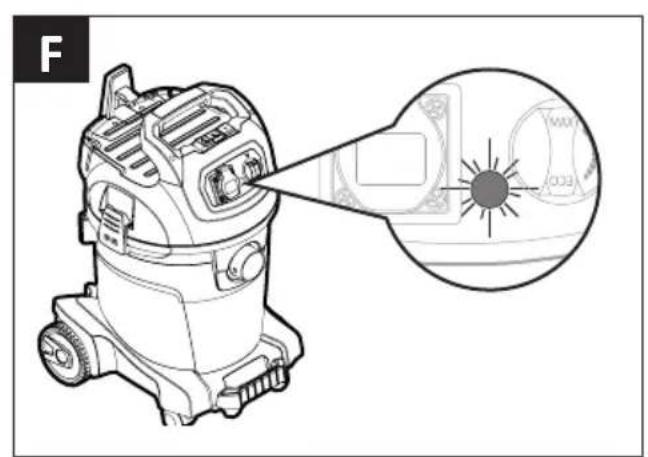

Kai rezervuaras pilnas arba užsikimšusi siurbimo Žarna, Šviečia tūrinës srovës rodmuo.

Darbo pabaigoje

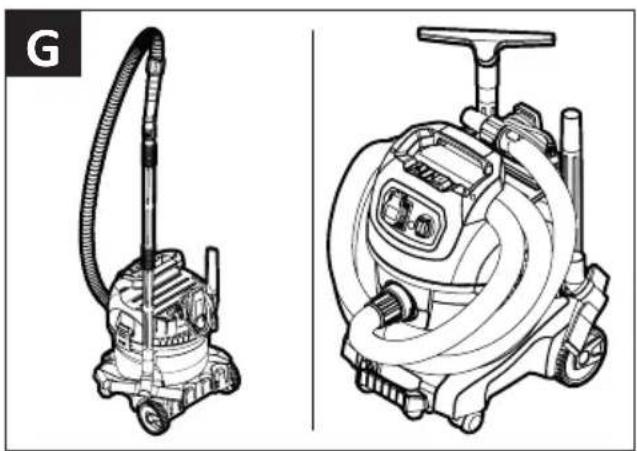

Zr. G pav.

1. Susukite jungiamaji laida ir zarna.
2. Sudekite reikmenis j reikmenu detuve.

Transportavimas ir laikymas

1. Pries transportuodami, uždarykite siurblio viršutinës dalies fiksatorius.
2. Atsižvelkite j siurblio svorj, ypač kai pripilldytas nešvarumu rezervuaras.
3. Nepaverskite siurblio, kai jo nešvarumu rezervuare yra skysciio.
4. Išdžiovinkite siurblj ir laiky kite nuo šalcio apsaugotose vidaus patalpose.

4 Klaidy paieska ir remontas

Gedimas Priežastis Šalinimas
Siurbimo galios sumažëjimas Netinkamai uždarytas dangtis Uždarykite dangtj
	Užteršas filtras lŠvalykite
	Pilnas filtro maišelis Pakeiskite
	Pilnas rezervuaras lŠtušinkite
	Užsikimës apsauginis variklio filtras lŠvalykite
	Užsikimës antgalis, vamzdžiai arba Žarna lŠvalykite
Siurblys neveikia Tinklo kišukas nejkištas j lizdă lKiškite
	Néra jtampos Patikrinkite saugiklj
	Jungiamojo lido defektas Paveskite pakeisti
	lŠjungè vandens jutiklis / plūdè lŠtušinkite rezervuaraŋ
	Jungiklis padëtyje A Nustatykite jungiklj j padëtj l
ljungus elektrinj jrankj neveikia siurblys	Elektrinis jrankis nejkištas j siurblio kištukinj lizdä Tinklo kištukajkiškite j siurblio kištukinj lizdä Nustatykite jungiklj j padëtj A
	Jungiklis ne padëtyje A

Nesiimkite daugiau jokiu veiksmu, susisiekite su klient aptarnavimo skyriumi.

5 Technine prieziura

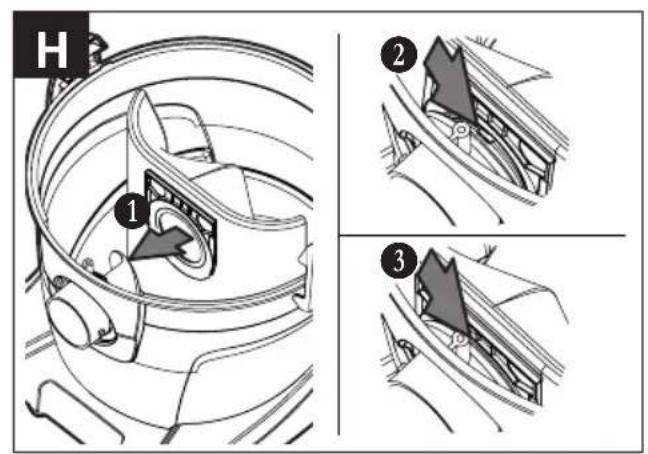

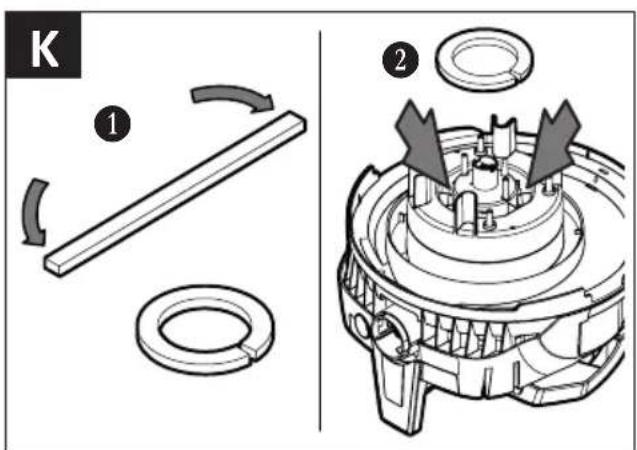

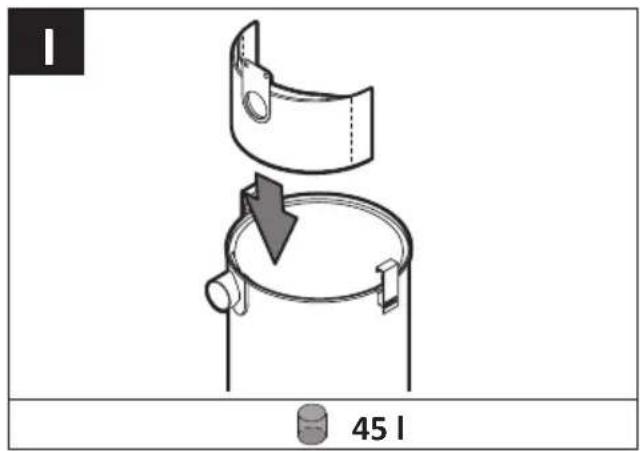

Zr. H-I-J-K pav.

Atlikdami siurblio techninés priežiūros ir valymo darbus, elkités taip, kad nekiltu pavojus techninés priežiūros darbuotojams ir kitiems asmenims.

Tik L dulkiq klases siurbliams

Noredamas atlikti technine prieziura, naudotojas privalo siurblj:

• iśardyti,
• iśvaltyi ir
• atlikti technine prieziura,

jei ja galima atlikti, tuo metu nekeldamas pavojaus technines prieziuros personalui ir kitiems asmenims.

• vietinés filtruojamos ištraukiamosios védinimo sistemas, prié kurios išardomas siurblys, apsauga,
• techninés priežiūros srities valymas ir
• tinkamos asmeninés apsauginés priemonés.

Ne reciau kaip kartā per metus paveskite specialui atlikti technine apziūrā, pvz., ar nepažeistas filtras, ar sandarus siurblys, ar tinkamai veikia kontroliniae jtaisai.

Nešvarus daiktai

Atliekant technines prieziuros arba remonto darbus, visus daiktus, kuri negalima tinkamai nuvalyi, reikiautilizuoti. Tokius daiktus reikia utilizuoti jdejus sandarius maielius pagal galiojancias tokiu atlieku utilizavimo taisykles.

Rezervuaro ištustinimas

Leidžiama naudoti tik dulkëms, kuriç leidžiama ribinë koncentracija - > 1mg / m^3 .

1. Isjunkite siurblj ir istraukite kiistukä is lizdo.
2. Atskleskite fiksatorius.
3. Nuimkite nuo rezervuaro dangtj ir siurbimo zaarnaq.
4. Paverskite ir iustinkite rezervuara.

Filtravimo elemento keitimas

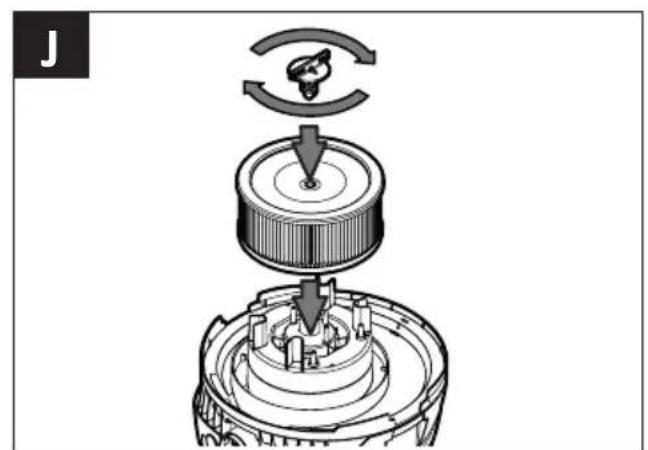

Zr.Jpav.

1. Isjunkite siurblj ir istraukite kištukä is lizdo.
2. Atskleskite fiksatorius.
3. Nuimkite nuo rezervuaro dangtj.
4. Atlaisvinkite fiksavimo varzta.
5. Filtravimo elemento nuémimas.
6. Jdekite nauja filtró kasetétiesiai ant atveju iki galo.
7. Priveržkite fiksavimo varžta.

Filtruojamuju elementu, filtro maišeliu arba surinkimo maišeliu salinimas

Filtruojamuosius elementus, filtro maišelius arba surinkimo maišelius šalinkite, laikydamiesi šalyje galiojanciu reikalavimü.

Valymas

Nevalykite siurblio auksto slegio valymo jrenginiu. Valykite tik dregna sluoste ir svelniu valikliu. Rugstys, acetonas ir tirpkliai gali esdinti siurblio dalis.

Regulariai valy kite fhtro kaset, tai darydami nepazeiskite ploksteliu. Isplauta fhtro kasetj jstatykite vel tik tada, kai ji visiskai isdzius. Filtro kasetes nevalykite ir nedziovinkite suslegtuoju oru.

6 Salinimas

Senuose jrenginiuose yra vertingu medziagu, kurias galima perdirbti. Siurblio negalima utilizuoti su kitomis buitinemis atliekomis. J reikia atiduoti specializuotoms surinkimo bendrovems, pvz., Jusuyietinei utilizesivamimo jmonei.

7 Originalus priedai

Aprăsymas Užsakymo Nr.	NSG uClean 14.. / LD 14.. / ADL 14..	Užsakymo Nr. NSG uClean ARDL 14..
Filtruojamasis elementas FP 3600 411729
Filtruojamasis elementas FPP 3600 415109 (540986)
Filtruojamasis elementas FPPR 3600 413464 (529776)
Filtruojamasis elementas FPPR 7200 413372

8 Techniniai duomenys

		NSG uClean 14..		NSG uClean LD 14..	NSG uClean ADL / ARDL 14..
Jtampa V 220-240 110 220-240 220-240
Dažnis Hz 50/60 50/60 50/60 50/60
Naudojamoji galia (maks.)	W	1400	1400	1400	1400
Apsaugos klasè		II ☐		II ☐	I ±
Oro debitas: ventilatoriuje	m³/h	248,4	174	248,4	248,4
Oro debitas: Žarnoje	m³/h	147	128	147	147
Pažemintasis slëgis: ventilatoriuje	kPa	26	21	26	26
Pažemintasis slëgis: Žarnoje	kPa	20	20	20	20
Filtro plotas	cm²	2950	2950	2950	2950 / 3400
Triukšmo lygis	dB(A)	85	85	84	85
Elektros laidas: tipas		H05VV-F 2x1,0	H05VV-F 3G1,5	H05VV-F 2x1,0	H05VV-F 3G1,5
Elektros laidas: ilgis	m	8	8	12	8

	Nešvarumu rezervuaro talpa I	Matmenys cm (i x p x a)	Svoris kg
NSG 1420 (1432)	20 (32)	41,7 x 39 x 55 (64)	8,9 (9,3)
NSG 1445	45	48,3 x 48,3 x 79	12,4
NSG LD-1422	22	46,1 x 43 x 57	10,3
NSG LD-1420 (1432)	20 (32)	42,5 x 39 x 55 (64)	9,2 (9,5)
NSG LD-1435	35	46,1 x 43 x 70,3	11,0
NSG LD-1445	45	48,3 x 48, x 79	12,8
	Nešvarumů rezervuaro talpa I	Matmenys cm (i x p x a)	Svoris kg
NSG ADL-1420 20 42,5 x 39 x 55 8,9
NSG ADL-1432 32 42,5 x 39 x 64 9,3
NSG ADL-1445 45 48,3 x 48,3 x 79 12,6
NSG ARDL-1420 20 42,5 x 39 x 55 9,8
NSG ARDL-1432 32 42,5 x 39 x 64 10,2
NSG ARDL-1435 35 46,1 x 43 x 70,3 11,8
NSG ARDL-1445 45 48,3 x 48,3 x 79 13,3
NSG ARDL-1455 KFG 55 53 x 51 x 99 20,0

IP24 C

9 EB atitikties deklaracija

EB atitikties deklaracija
Šiuo pareškiamé, kad toliau aprašyto aparato bržinaii ir konstrukcija bei mūsćj rinkć išleistas modelis atitinka pagrindinius EB direktyvů saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis kečiamaş su mumis nepasitarus, ší deklaracija nebegalioja.
Gaminys: Dręgnojo ir sausojo valymi mulkić siurblys
Tipas: NSG
Jrenginių konstrukcija atitinka šias nuostatas:	EB Mašinų direktyvů 2006/42/EB EB EMS direktyvů 2004/108/ES, RoHS 2011/65/ES
	DIN EN 60335-1(VDE 0700-1):2012-10; EN 60335-1:2012 DIN EN 60335-1 Ber.1 (VDE 0700-1 Ber.1):2014-04; EN 60335-1:2012/AC:2014; EN 60335-1:2012/A11:2014 DIN EN 60335-1/A13 (VDE 0700-1/A13):2018-07 EN 60335-1:2012/A13:2017 DIN EN 60335-2-69 (VDE 0700-69):2015-07; EN 60335-2-69:2012 DIN EN 62233 (VDE 0700-336)2008-11; EN 62233:2008 DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04; EN 62233 Ber.1:2008
	DIN EN 55014-1 (VDE 0875-14-1):2018-08; EN 55014-1:2017 DIN EN 55014-2 (VDE 0875-14-2):2016-01; EN 55014-2:2015 Anforderungen der Kategorie I & II / Requirements of category I & II DIN EN 61000-3-2 (VDE 0838-2):2015-03; EN 61000-3-2:2014 DIN EN 61000-3-3 (VDE 0838-3):2014-03; EN 61000-3-3:2013
Dokumentacią tvarkyti igaliotas asmuo:	ELECTROSTAR GmbH, Hans-Zinser-Straße 1-3, 73061 Ebersbach/Fils, Germany
20.08.2019	Carole freuw Carsten Gresser Head of Quality Assurance
