NÁVOD K OBSLUZE NSG uClean LD1445 Starmix

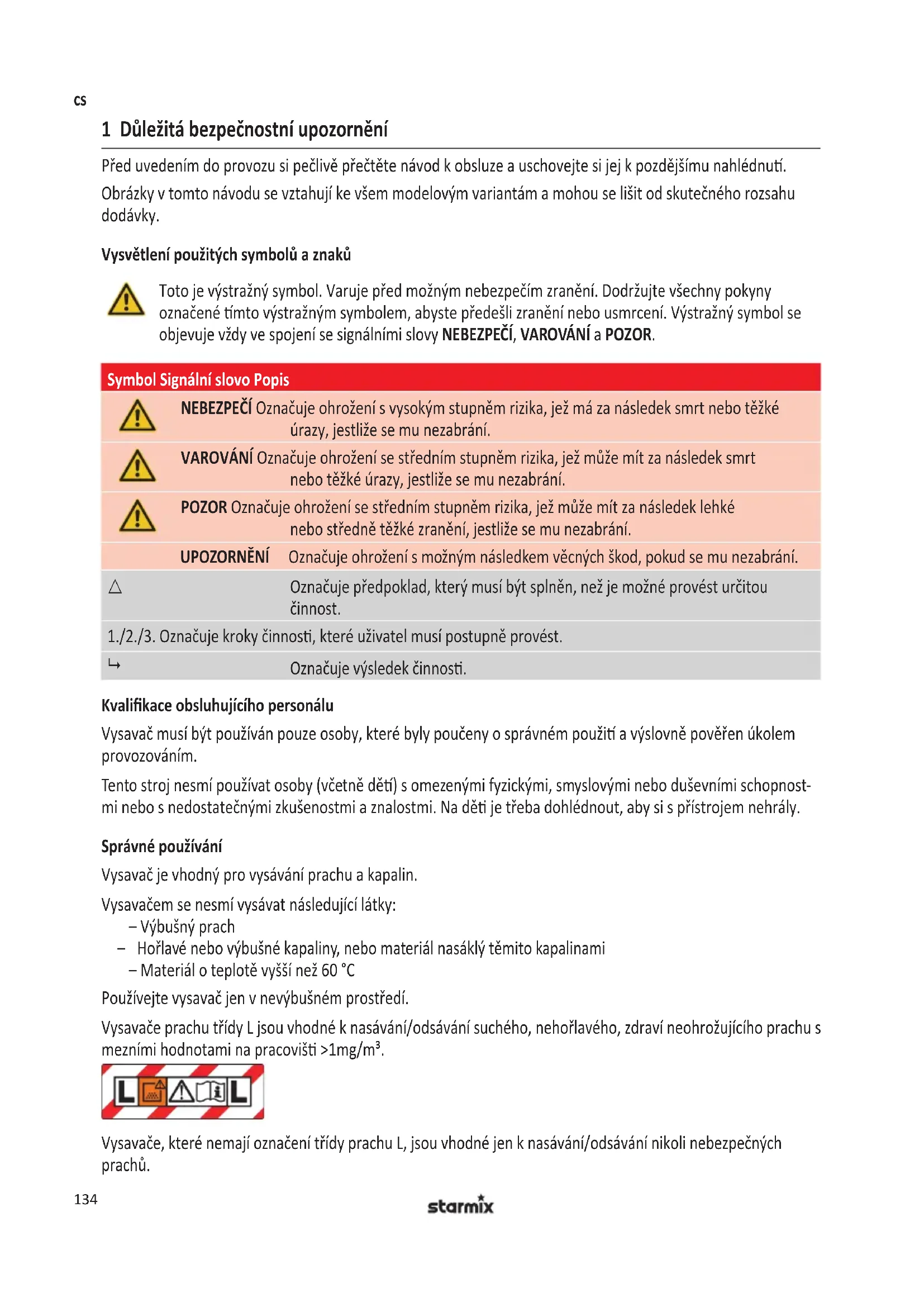

1 Duležitá bezpečnostní upozorněné

Před uvedením do provozu si pečlivě prěctěte námod k obšluge a uschovejte si jej k pozdějsimu nahlédnutí. Obrázky v totom námodu se vztahuji ke věsem modelovém variantám a mohou se lišit od skutečného rozsahu dodávky.

Vysvětlení použitych symbolů a znaků

Toto je vystrazený symbol. Varuje prěd mozným nebezpecím zraněné. Dodržujte vsechny poukyny označene tímtó vystrazený symbolem, abyste prědešli zraněné nebo usmrceni. Vystrazený symbol se objevuje vždy ve spojení se signánlími slovy NEBEZPEČÍ, VAROVÁNÍ a POZOR.

Symbol Signález slovo Popis

NEBEZPECI Oznacuje ohrozeni's vysokym stipnem rizika, jez ma za nasledek smrt nebo tezké urazy, jestlize se mu nezabrani.

VAROVÁNÍ Oznacuje ohroženi se střednim stupném rizika, jež může mít za následek smrt nebo těžké urazy, jestlje se mu nezabrání.

POZOR Oznacuje ohrozeni se strednim stapnem rizika, jez muze mit za nasledek lehkte nebo stredne tězké zraněni, jestlje se mu nezabrání.

UPOZORNENI Oznacuje ohrozeni's moznym nasledkem vecnych skod,Pokud se mu nezabrani.

Oznacuje predpoklad, ktery musi byt splnen, nez je mozné provest urcitou cinnost.

1./2./3. Oznacuje kroky cinnosti, které uživatel musi postupné provestre.

Oznacuje vysledek cinnosti.

Vysavač musi byt použivan pouze osoby, které byly poučeny o správném použiti a vyslovné pověřen ukolem provozovám.

Tento stroj nesmi používat osoby (včetné déti) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi. Na déti je třeba dohlédnout, aby si pristrojem nehrály.

Správné používání

Vysavač je vhodné pro vysávány prachu a kapalin.

Vysavačem se nésmí vysávat nasledujíci latky:

-Vybusnyprach
- Hořlavé nebo vybusné kapaliny, nebo material nasákly těmito kapalinami
- Materiaíl o teploté vyšínež 60 °C

Používejte vysavač Jen v nevybusném prostředí.

Vysavače prachu třidy L jsou vchodné k nasávání/odsávání suchého, nehořlavého, zdraví neohrožujíciho prachu s mezními hodnotami na pracovišti >1mg / m^3

Vysavače, které nemají označeni třidy prachu L, jsou vchodné Jen k nasávání/odsávání nikoli nebezpečných praců.

Provozujte vysavač Jen pod dohledem. Na vysavač nestoupejte ani nesedejte.

Tento stroj je určen pro komerčni využití, například pro použiti v hotelech, školách, nemocnicích, továrnách, obchodech, kancelářich a k pronájmù.

Vyrobce neruci za škody zpúsobné použivám k jinému než schvalenému učelu, neodborným ovladáním nebo neodbornou opravou.

Zamezení urazu elektrickým proudem

Napěti na typovém štitku musí souhlasit se sítovým napětím. Vysavač pripojúte jen do rádně jižtené zásuvky. Elektrický sítový kabel netahejte prěs ostře hrany, nezalamujte nebo nepriskřípněte. Poškozený elektrický sítový kabel nahrad'te jen typem uvedenyím v kapitole Technické udaje.

Vysavač včetné príslušenstvī neuvádejte do provozu v následujících prípadech:

Elektrický sǐtový nebo prodlužovací kabel je vadné, nebo ma thrliny.

-Vysavač je viditelné poškozený, napr. prasklyný v krytu.
- Pri podezréní na skrytou závadu, napr. po pádu.

V následujících prípadech vysavač vypněte a vytáhněte zástrěku ze zásvúky:

-Pri uniku peny nebo kapaliny
- Pri delsi prestavce v praci a po kazdém pouziti
- Pred kazdou udrzbou nebo prestrojenim

Pri vytahovani ze zasuvky vždy tahejte Jen za zastrčku, nikdy za elektrický sítový kabel. Nedotykejte se sitové zastrěký nikdy mokrýma rukama.

Vysavač nikdy nepoužívejte venku za destě nebo pri bourc. Prostor pod krytem udržujte stále v suchu.

Používejte Jen kartáče dodané s vysavačem nebo uvedené v námodu k obsluze. Používání jin'ych kartáčú mûze mit negativné vliv na bezpečnost. Nedopustte, aby elektrické kartáče príšly do styku s elektrickým sitovým kabelem.

Zamezení nebezpecí pri provozu

Jen pro vysavače tridy prachu L: Pri vystupu odvádeného vzduchu do místnosti dbeje na dostatečnou vymenu vzduchu (dodržujte platné národní predpisy).

Oblužný personal préd prací informujte o nasledujících bodech:

-Zacházení's vysavačem
- Nebezpečí plynoucí od nasávaného materiálu
- Bezpećné odstraněné nasávaného materiálu

Nepoužívejte funkci foukáni v uzavřenych prostorach. Pracujte Jen s Čistou sací hadić. Nezviřujte zdráví nebezpečné prach. Nevdechujte prach.

Pri použití v potravinářskych zámodech: Vysavač ihned po použiti yvčistěte a dezinfikujte, aby se zabránilo kontaminaci.

Zamezení nebezpečí priúdržbě a opravách

Opravy nechte provadět Jen odborníky. Používejte Jen originální náhradní díly a príslušenstvi.

2 Préd prvním uvedením do provozu

Sestavení

Viz aberr. B.

1. Pri vybalovani zkontrolujte uplnot.
2. Poškození pri dopravě ihnéd oznámte prodejci.

3 Provoz

Prid kazdym uvedenim do provozu

Musí byt splněny nasledujíci prédpoklady:

Vysavač, elektrický sǐtový kabel, sací hadice a príslušenství nejsou poškozené.

Jsou nasazené vsechny filtry a nejsou poškozené.

Provozní režímy

Provozní režim (podle vybavení) Popis Poloha spinače

Vyp Zásuvka pod napětim 0

Zap Zásvuk pod napětím, rucné provoz I

Minimánlí sací vykon Vysavač beží s nizkým vykonem ECO

Maximalni saci vykon Vysavač beží s maximálím vykonem MAX

Pohotovostni režim pro automatické zapínány, plynula regulace otáček ECO-MAX

Pohotovostni režim pro automatické zapínány, plynulá regulace otáček ECO-MAX, automatické cistěné filtru

Vysavač je zapínán a vypínán elektrickýn nastrojem

Pří klesajćím sacím výkonu je pri
přestávkách v práci (= vypnuté elektrické
nastroj) Čištěn filtr

A

Automaticke cisteni (podle varianty vybaveni)

Vysavač je vybaven elektromagnetickým Čištením filtru, které ulpivajíci prach automaticky setrásá z filtracné kazety.

Suché vysávání

Potrebné vybavení

Upozornéni

Hlavni filtr (filtraci vložka)

Vysavač, filtr a príslušenstvímusi býtSuché.
Pričastém stridáni mokrého a suchého vysávní používejte samostatné filtr.

Filtraci sacek pro bezprasnou likvidaci vysavaného materiálu s jemnymi casticemi

K vysávání sazi, cementu, sádry, mouky a podobnych druhú prachu: Vložte filtracné sáček do sběrné nádoby, aby prach neulpíval a nevytrovil krustu.

Příslušenstv podle oblasti použití

1. Nastavte spinačem požadovaný provozní režim.

Vysavač je pripravený k vysávání.

1. Zvolte nastavení sací sily z následujících mozností (podle vybavení):

Nastavte spinač do polohy ECO
Nastavte spinačem otáčky
Nastavte prisávání vzduchu na rukojeti

Vysavani kapalin

Velké množství kapaliny Hlavní filtr (pěnový material)

Vodni saci tryska

1. Pred vysavanim kapalin vyjmete filtracni sacek ze sberné nadoby.
2. Otevretetrochu prisavani vzduchuna rukojeti.
3. Nastavte spinač do polohy I.

Pred vypnutim vysavae:

1. Vyjměte sací trysku z kapaliny.

Zbytek vody v sací hadici se nasaje do nádoby a nemüze vyteci.

Pří náhlé ztrátě sacího vykonu a zvyşeni otáček motoru (změna zvuku motoru) ventil plovák prerusal sání: Nádoba je plné.

1. Vypněte vysavač.
2. Vyprázdnešte sběrnou námobu a filtračné vložku.

Připojeni elektrického nastroje

Viz aberr. C.

Použijte zásuvku na vysavaci s automatikou zapínáni/vypínání (poloha A spinače) pro pripojeni elektrickych nastrojú. Vysavac je zapínán a vypínán elektrickým nastrojem. V poloze spinače 0 je:noźásvuku vyuzit jako prodlužovác kabel, napr. pro světlo.

Připojná hodnota: vysavač + elektrický nastroj = max. 16 A (hodnota závislá na variantě podle země, viz Technické udaje).

VAROVÁNÍ!

Zásuvka na vysavači je stále pod napětím.

Nebezpeci poraněni pri automatickém rozběhu elektrického nastroje.

1. Predzasunutim: Vypněte elektrický nastroj.

Smart Stop

Viz aberr. D.

Smart stop nabíz dalsí funkce:

Rukojet k vyprazdneni sbernené nadoby
-Nabéhová funkce pro jízdu prěs překážky

Funkce foukani

Viz aberr. E.

Funkci foukani pouzivejte jen k ciisteni, zbavovani prachu a suSeni stroju a zarizeni.

Ukazatel objemového prútoku

Viz obr. F.

Při plné nádobě nebo ucpání sací hadice svítí ukazatel objemového prútoku.

Po skončeni práce

Viz obr. G.

1. Navinte elektricky sítový kabel a a sací hadici.
2. Príslušenstvú uložte do schránky pro príslušenství.

Přeprava a skladováni

1. Pred prepravou zavrete zámky horní Časti vysavače.
2. Pozor na hmotnost vysavače, zejměna pri plné sběrné nádobě.
3. Vysavač nenaklánějte, když je kapalina ve sběrné nádobě.
4. Skladujte vysavač v suchu a chráněný préd mrazem.

4 Vyhledávání poruch a oprava

Porucha Prćfcina Odstraněné
Pokles sacího výkonu Nesprávné uzavřeny kryt Zavřete kryt
	Znečištěné filtr Vyčistěte
	Plný filtracné sáček Vyměné
	Plné námoba Vypráždněte
	Ucpaný filtr na ochranu motoru Vyčistěte
	Ucpaná tryska, trabka nebo hadice Vyčistěte
Vysavač se nerozbíhá Sítová zástrčka není v zásuvce Zastrěte
	V sítí není napěti Zkontrolujte pojistku
	Vadný elektrický sítový kabel	Nechte vyměnit
	Vodníčidlo/plovák způsobil vypnutí	Vypráždněte námobu
	Spínač v poloze A	Nastavte spínač do polohy I
Vysavač se nerozběhne prí zapnutí elektrického nástroje	Elektrický nástroj není prípojený do zásuvky vysavače	Zastrěte sítovou zástrčku do zásuvky vysavače
	Spínač není v poloze A	Nastavte spínač do polohy A

Neprovádejte zádné dalízásahy a kontaktujte zákaznicky servis.

5 Udrzba

Viz obr. H-I-J-K.

Pri udrzbe a cissteni zachajeje s vysavacem tak, aby nevzniklo zadné nebezpeci pro personal udrzby ani jiné osoby.

Jen pro vysavače tridy prachu L

Za ucelem udrzby provadene uzivatelem je nutné vysavač

• demontovat,

-vycistit a
- provest jeho udrzbu,

je-li to moźne tak, aniż by pritom hrozilo nebezpeci pro personal udrzby a ostatni osoby.

Současti vchodněchpreventivnínich opatřné je/JSOU

• Čišění prěd demontáží,
• opatreni pro mistrínifltrované nucené odvetrán, na kterém je vysavač demontován,
• Čišěné oblasti pro provaděné udžby a
  -vhodné osobni ochranné pomücky.

Nejmène jegnou rocnene nechte provest technickou kontrlu odbornym personálem, napr. ohledne poškození filtru, vzduchotěsnosti vysavače a funkce kontrolnich zařizení.

Znečistěné prěděty

Pri provadeni udrzbarskych nebo opravarskych pracimuseji byt zlikvidovany vsechny zneciistene predmety, kterenemohou byt uspokojive vycisteny. Tyto predmety museji byt zlikvidovany v nepropustnych saccich v souladus platnymi prdepisy pro odstraneni tohoto opadu.

Vyprázdnéí zásobnínu

Připustné pouze u prachu s mezními hodnotami na pracovižti >1mg / m^3

1. Vypněte vysavač, vytáhněte sitovou zástrčku ze zásvuky.
2. Otevretu uzavery.
3. Odejměte ze zásobníku víko a sací hadici.
4. Vyprázdněte zásobník.

Vymena filtracni vlozka

VizOCR.J.

1. Vypněte vysavac, vytáhněte sítovou zástrčku ze zásuvky.
2. Otevretu uzavery.
3. Odejměte ze zásobníku víko.
4. Povolte zajistovaci sroub.
5. Vyjmuti filtracního vložku.
6. Novou filtracni vložku prostré rovně až na doraz prěs těleso.
7. Utahnete zajišovac šroub.

Likvidace filtracnich vlozek, filtracnich sácku nebo sácku pro likvidaci

Filtracni vložku, filtracni sáček nebo sáček pro likvidaci likvidujte v souladu s národním prédpisy.

Cisteni

Necistete vysavač vysokotlákym Čisticem. K Čisteni používejte vlhký hadr a jemný Čistici prostředek. Kyseliny, aceton a Rozpoustědla mohou naleptat Časti vysavace.

Pravidelné Čistěte filtracné kazetu, pritom neposkodte lamely. Filtracné kazetu Čišenou za mokra nasad'te až po jejím uplném uschnuti. Filtracné kazetu nečistěte ani nevyssousejte stlačeným vzduchem.

6 Zpracování odpadù

Staré pristroje jsou vyrobené z cennych materiall, ktere jsou vhodné k recyklaci. Nelikvidujte vysavace spolu s domovnim opdadem, ale nechte je zlikvidovat odborně prostřednictvím vhodnéch sberných

mist, napr. prostre ndnictvim komunalni sberny odpadu.

		NSG uClean 14..		NSG uClean LD 14..	NSG uClean ADL / ARDL 14..
Napěti V 220-240 110 220-240 220-240
Frekvence Hz 50/60 50/60 50/60 50/60
Přikon (max.)	W	1400	1400	1400	1400
Trída ochrany		II ☐		II ☐	I ☒
Objemový proud vzduchu: hadice	m³/h	248,4	174	248,4	248,4
Objemový proud vzduchu: ventilátor	m³/h	147	128	147	147
Podtlak: ventilátor	kPa	26	21	26	26
Podtlak: hadice	kPa	20	20	20	20
Filtracné plocha	cm²	2950	2950	2950	2950 / 3400
Hladina hluku	dB(A)	85	85	84	85
Sítové prípojovácí vedení: Typ		H05VV-F 2x1,0	H05VV-F 3G1,5	H05VV-F 2x1,0	H05VV-F 3G1,5
Sítové prípojovácí vedení: Délka	m	8	8	12	8

	Objem zásobníku l	Rozměry cm (d x š x v)	Hmotnost kg
NSG 1420	20	41,7 x 39 x 55	8,9
NSG 1432	32	41,7 x 39 x 64	9,3
NSG 1445	45	48,3 x 48,3 x 79	12,4
NSG LD-1422	22	46,1 x 43 x 57	10,3
NSG LD-1420	20	42,5 x 39 x 55	9,2
NSG LD-1432	32	42,5 x 39 x 64	9,5
NSG LD-1435	35	46,1 x 43 x 70,3	11,0
NSG LD-1445	45	48,3 x 48, x 79	12,8
NSG ADL-1420	20	42,5 x 39 x 55	8,9
NSG ADL-1432	32	42,5 x 39 x 64	9,3
NSG ADL-1445	45	48,3 x 48,3 x 79	12,6
	Objem zásobníku I	Rozměry cm (d x š x v)	Hmotnost kg
NSG ARDL-1420 20 42,5 x 39 x 55 9,8
NSG ARDL-1432 32 42,5 x 39 x 64 10,2
NSG ARDL-1435 35 46,1 x 43 x 70,3 11,8
NSG ARDL-1445 45 48,3 x 48,3 x 79 13,3
NSG ARDL-1455 KFG 55 53 x 51 x 99 20,0

IP24 C

9 ES prohlášeni o shodě

ES prohlášeni o shodě
Tímto prohlăšujeme, ze{nizé označené stroje odpovídaj jejich základní koncepća konstrukčním provedením, stejně jakámi do provozu uvedenyími konkrétními provedeními, príslušnám zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic ES. Prí jakychkoli na stroji provedených změnáché, které nebyly námí odsouhlaseny, pozbývátoto prohlášeni svou platnost.
Výrobek: Vysavač pro mokrá a suché vysávání
Typ: NSG
Konstrukce prístroiú splné je tyto príslušné prědpísey:	Směrnice 2006/42/ES o strojníncích zařizeních Směrnice 2004/108/EU o elektromagnetické kompatibilitě RoHS 2011/65/EU
	DIN EN 60335-1(VDE 0700-1):2012-10; EN 60335-1:2012 DIN EN 60335-1 Ber.1 (VDE 0700-1 Ber.1):2014-04; EN 60335-1:2012/AC:2014; EN 60335-1:2012/A11:2014 DIN EN 60335-1/A13 (VDE 0700-1/A13):2018-07 EN 60335-1:2012/A13:2017 DIN EN 60335-2-69 (VDE 0700-69):2015-07; EN 60335-2-69:2012 DIN EN 62233 (VDE 0700-336)2008-11; EN 62233:2008 DIN EN 62233 Ber.1 (VDE 0700-366 Ber.1):2009-04; EN 62233 Ber.1:2008
	DIN EN 55014-1 (VDE 0875-14-1):2018-08; EN 55014-1:2017 DIN EN 55014-2 (VDE 0875-14-2):2016-01; EN 55014-2:2015 Anforderungen der Kategorie I & II / Requirements of category I & II DIN EN 61000-3-2 (VDE 0838-2):2015-03; EN 61000-3-2:2014 DIN EN 61000-3-3 (VDE 0838-3):2014-03; EN 61000-3-3:2013
Osoba zplnomocné sestavením dokumentace:	ELECTROSTAR GmbH, Hans-Zinser-Straße 1-3, 73061 Ebersbach/Fils, Germany
20.08.2019	Carsten GresserHead of Quality Assurance

1 Dôlezité bezpečnostné upozornenia

Návod na použitie si starostlivo prečitajte pred uvedením do prevadzky a uschovajte ho pre neskorsie vyhladávanie informáci.

Obrázky v toto námode sa vztahujú na vsetky dostupné varianty modelu a možu sa odlišovat od skutočného rozsahu dodávky.

Vysvetlenie k pouzitym symbolom a značkám

1./2./3. Oznacuje kroky cinnosti vykonávané za sebou prostrednictvom použivatel'

Oznacuje vysledok cinnosti.

Spösobilost'prevádkového personalu

Zabranychie nebezpečenstvám v dösledku zásahu elektrickým prudom

Napatie uvedene na typovom stitku sa musi zhodovat so sietovym napatim. Vysavač pripopajte iba na dostatočne istenu zasuvku.

Vsetky filtrésu nasadené a niesu poskodené.

Druhy prevádzky

Automatické cistenie (podla variantu vyavenia)

1. Na nastavenie sacej sily zvolte jegnu z nasledujucich moznosti (podla vybavy):

2. Spinač prestavte do polohy ECO

3. Na spinači nastavte otáčky
   -Posuvač pre vedlajsí vzduch nastavte na rúre s rukováťou

Vysavanie kvapalin

1. Filtracné vrecko pred vysavaním kvapalín odobety nádoby na necistoty.
2. Nepatrne otvorte posuvač pre vedlajši vzduch na rúre s rukovátou.
3. Spinač prestavte do polohy I.

1. Nasávaciu hubicu vytiahnite z kvapaliny.

Zvyns voda nachadzajucsa v nasavacej hadici sa nasaje do nadoby a nemoze vytiect.

1. Vypnite vysavač.
2. Vyprázdnite námobu na nečistoty a filtracné vložku.

1. Nohou aktivujte brzdu.

Vysávačom nie je možné pohybovat

Indikator objemového prudu

Pozri obr. F.

4 Vyhl'adanie chyby a oprava

Nevykonávajte ziadne d'alsie kroky, ale kontaktujte zákaznicky servis.

5 Udrzba

Pozor aberr. H-I-J-K.

Pri udrzbe a cisteni manipulujte s vysavačom tak, aby nevznikalo nebezpečenstvo pre personal údržby ani iné osoby.

Iba pre vysavae s triedou prachu L

Na udrzbu prostrednictvom pouzivatel'sa musi vysavac

• Rozobrat,
• vycistia
• vykonat' na nom udržba,

pokial je to realizovatelné bez toho, aby bolo pritom vyvolané nebezpečenstvo pre udžbový personal a iné osoby.

Minimáne jederkrát ročne iniciujte technickú kontrolu prostrednictvom odborného personál, napr. na poškodenie filtra, vžduchotesnost vysávača a funkciu kontrolnéch zariadení.

sk

Znečistěné predmety

Vymena filtracná vložka

Pozor obr. J.

1. Vypnite vysávač, vytiahnite sietovú zástrčku.
2. Otvorte uzavery.
3. Zoberte kryt z nádoby.
4. Povol'te poistnú skrutku.
5. Vybrat filtracna vložka.
6. Vložku filtra nasadte priamo ce kryt až na doraz.
7. Dotiahnite poistnú skrutku.

Likvidácia filtracnych vloziek, filtracnych vreciek alebo vreciek na odstrańovanie oppadov

Filtracné vložky, filtracné vrecká alebo vrecká na odstražovanie opadov likvidujte v zhode s národnými predpismi.

Cistenie
