AQT 3512+ - Magasnyomású mosó BOSCH - Ingyenes használati útmutató

Termék típusa	Nagynyomású tisztító
Márka	Bosch
Modell	AQT 3512+
Névleges felvett teljesítmény	1,5 kW
Megengedett nyomás	12 MPa (120 bar)
Névleges nyomás	8 MPa (80 bar)
Vízmennyiség	5 l/perc
Minimális vízmennyiség a betáplálásnál	5,8 l/perc
Betáplálási víz max. hőmérséklete	40 °C
Tömeg (EPTA 01/2003 szerint)	7,0 kg
Autostop funkció (automatikus leállítás)	Igen
Akusztikus nyomásszint	83 dB(A)
Akusztikus teljesítményszint	96 dB(A)
Elektromos tápellátás	230 V ~ 50 Hz
Védelmi osztály	II
Mellékelt tartozékok	Porlasztólándzsa, 3 az 1-ben fúvóka, tisztítószeres palack, nagynyomású tömlő
Ajánlott tisztítási felület	Külső, járművek, szerszámok, csónakok

Gyakran ismételt kérdések - AQT 3512+ BOSCH

Hogyan indítsam el a Bosch AQT 3512+ nagynyomású tisztítót?

Győződjön meg róla, hogy a kapcsoló '0' állásban van, csatlakoztassa a készüléket, nyissa ki a vízcsapot, majd oldja ki a ravaszt és nyomja meg, amíg a víz folyamatosan nem folyik. Ezután fordítsa a főkapcsolót 'I' állásba, és nyomja meg a ravaszt. A készülék automatikusan leáll, amikor elengedi a ravaszt (Autostop funkció).

Mit tegyek, ha a motor nem indul?

Ellenőrizze, hogy a dugó megfelelően van-e csatlakoztatva, a konnektor működik-e és a biztosíték nem égett ki. Ha hosszabbítót használ, próbálja ki anélkül. Ha a túlterhelésvédelmi eszköz kioldott, hagyja a motort 15 percig hűlni. Fagy esetén olvassa ki a szivattyút és a tömlőket.

Miért elégtelen a nyomás?

Ennek oka lehet eldugult fúvóka (tisztítsa meg), eltömődött vízszűrő (tisztítsa meg), behajlott víztömlő vagy elégtelen vízáramlás. Győződjön meg róla, hogy a csap nyitva van, és a tömlő átmérője legalább 1/2 hüvelyk (13 mm).

Hogyan használjam a tisztítószert?

Csak nagynyomású tisztítókhoz való tisztítószereket használjon. Csatlakoztassa a mellékelt tisztítószeres palackot, állítsa a fúvókát alacsony nyomású (Lo) állásba a termék felszívásához. Vigye fel a tisztítószert alulról felfelé a függőleges felületekre, majd néhány perc múlva öblítse le felülről lefelé.

Hogyan tisztítsam a vízszűrőt?

Húzza ki a készüléket és zárja el a csapot. Csavarja le a vízbekötő csatlakozót, vegye ki a szűrőt és tisztítsa meg tiszta vízzel. Helyezze vissza. Soha ne használja a készüléket szűrő nélkül vagy sérült szűrővel, ez érvényteleníti a garanciát.

Mit tegyek vízszivárgás esetén?

A kis szivárgás a szivattyúnál normális. Ha a szivárgás jelentős, kapcsolja ki a készüléket és lépjen kapcsolatba a Bosch ügyfélszolgálattal. Ellenőrizze azt is, hogy minden csatlakozás megfelelően meg van-e húzva, és a tömítések nem sérültek-e.

Hogyan karbantartsam a készüléket használat után?

Kapcsolja ki a készüléket, húzza ki és zárja el a csapot. Nyomja meg a ravaszt a nyomás leeresztéséhez. Tisztítsa meg a külsejét puha ruhával (ne vízzel). Téli tároláshoz ürítse ki a szivattyút úgy, hogy a motort néhány másodpercig víz nélkül járatja. Tárolja fagymentes helyen.

Tisztíthatom az autóm gumijait?

Igen, de tartsa a fúvóka és a gumi között legalább 30 cm távolságot. Ne irányítsa a sugarat közvetlenül a szelepekre. A gumi színének megváltozása károsodást jelezhet. Használja a lapos sugárfúvókát, hogy ne károsítsa a gumit.

Mit tegyek, ha a tisztítószer nem szívódik fel?

Ellenőrizze, hogy a fúvóka alacsony nyomású (Lo) állásban van-e, nem magas nyomású. Ha a tisztítószer túl viszkózus, hígítsa fel vízzel. Tisztítsa meg a tisztítószer körét tiszta vízzel. Ha a probléma továbbra is fennáll, forduljon az ügyfélszolgálathoz.

A készülék rendellenes zajt ad, mit tegyek?

A rendellenes zajt okozhatja elégtelen tápfeszültség vagy nem megfelelő hosszabbító. Ellenőrizze a feszültséget és a hosszabbító keresztmetszetét (max. 20 m-ig 1,5 mm², max. 50 m-ig 2,5 mm²). Ha a probléma hosszabb használaton kívüliség után is fennáll, lépjen kapcsolatba a Bosch ügyfélszolgálattal.

HASZNÁLATI ÚTMUTATÓ AQT 3512+ BOSCH

Eredeti használati utasítás

Kategória produktu: 27

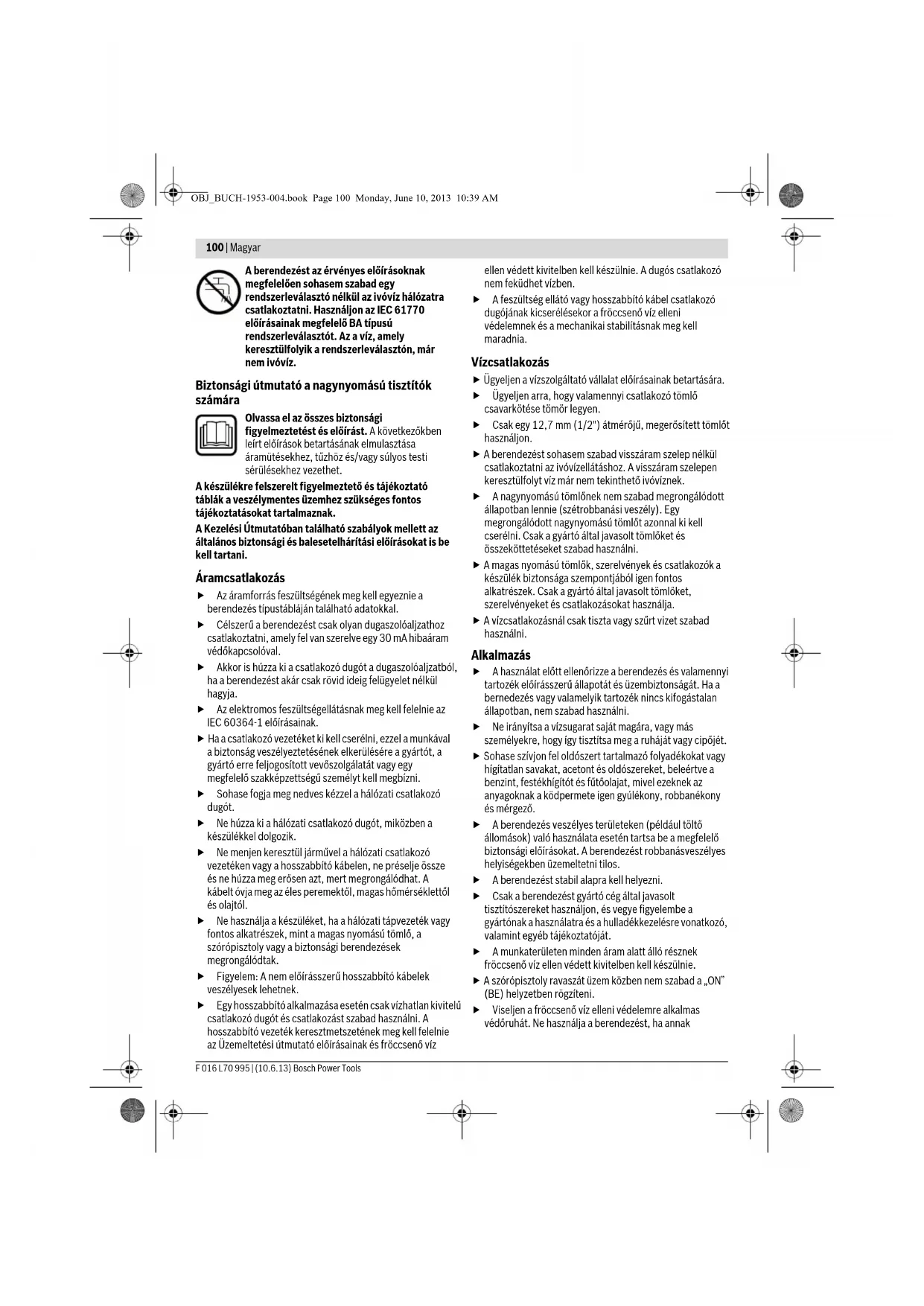

Biztonsági előírások

A képjelek magyarázata

Általános tájékoztató a veszélyekről.

Sohase irányítsa a vízsugarat emberekre, állatokra, magára a készülékre, vagy más elektromos alkatrészekre.

Figyelem: A nagynyomású sugár veszélyes lehet, ha azt nem a rendeltetésének megfelelően használják.

A berendezést az érvényes előírásoknak megfelelően sohasem szabad egy rendszerleválasztó nélkül az ivóvíz hálózatra csatlakoztatni. Használjon az IEC 61770 előírásainak megfelelő BA típusú rendszerleválasztót. Az a víz, amely keresztülfolyik a rendszerleválasztón, már nem ivóvíz.

Biztonsági útmutató a nagynyomású tisztítók számára

Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

A készülékre felszerelt figyelmeztető és tájékoztató táblák a veszélymentes üzemhez szükséges fontos tájékoztatásokat tartalmaznak.

A Kezelési Útmutatóban található szabályok mellett az általános biztonsági és balesetelhárítási előírásokat is be kell tartani.

Áramcsatlakozás

Az áramforrás feszültségének meg kell egyeznie a berendezés típustábláján található adatokkal. Célszerű a berendezést csak olyan dugaszolóaljzathoz csatlakoztatni, amely fel van szerelve egy 30 mA hibaáram-védőkapcsolóval. Akkor is húzza ki a csatlakozó dugót a dugaszolóaljzatból, ha a berendezést akár csak rövid ideig felügyelet nélkül hagyja. Az elektromos feszültségellátásnak meg kell felelnie az IEC 60364-1 előírásainak. Ha a csatlakozó vezetéket ki kell cserélni, ezzel a munkával a biztonság veszélyeztetésének elkerülése érdekében a gyártót, a gyártó erre feljogosított vevőszolgálatát vagy egy megfelelő szakképzettségű személyt kell megbízni. ▶ Sohase fogja meg nedves kézzel a hálózati csatlakozó dugót. ▶ Ne húzza ki a hálózati csatlakozó dugót, miközben a készülékkel dolgozik. Ne menjen keresztül járművel a hálózati csatlakozó vezetéken vagy a hosszabbító kábelen, ne préselje össze és ne húzza meg erősen azt, mert megrongálódhat. A kábelt óvja meg az éles peremektől, magas hőmérséklettől és olajtól. ▶ Ne használja a készüléket, ha a hálózati tápvezeték vagy fontos alkatrészek, mint a magas nyomású tömlő, a szórópisztoly vagy a biztonsági berendezések megrongálódtak. ▶ Figyelem: A nem előírásszerű hosszabbító kábelek veszélyesek lehetnek. Egy hosszabbító alkalmazása esetén csak vízhatlan kivitelű csatlakozó dugót és csatlakozást szabad használni. A hosszabbító vezeték keresztmetszetének meg kell felelnie az Üzemeltetési útmutató előírásainak és fröccsenő víz

ellen védett kivitelben kell készülnie. A dugós csatlakozó nem feküdhet vízben.

A feszültségellátó vagy hosszabbító kábel csatlakozó dugójának kicserélésekor a fröccsenő víz elleni védelemnek és a mechanikai stabilitásnak meg kell maradnia.

Vízcsatlakozás

• Ügyeljen a vízszolgáltató vállalat előírásainak betartására. Ügyeljen arra, hogy valamennyi csatlakozó tömlő csavarkötése tömör legyen. Csak egy 12,7 mm (1/2") átmérőjű, megerősített tömlőt használjon. ▶ A berendezést sohasem szabad visszáram-szelep nélkül csatlakoztatni az ivóvízellátáshoz. A visszáram-szelepen keresztülfolyt víz már nem tekinthető ivóvíznek. A nagynyomású tömlőnek nem szabad megrongálódott állapotban lennie (szétrobbanási veszély). Egy megrongálódott nagynyomású tömlőt azonnal ki kell cserélni. Csak a gyártó által javasolt tömlőket és összeköttetéseket szabad használni. ▶ A magas nyomású tömlők, szerelvények és csatlakozók a készülék biztonsága szempontjából igen fontos alkatrészek. Csak a gyártó által javasolt tömlőket, szerelvényeket és csatlakozásokat használja. ▶ A vízcsatlakozásnál csak tiszta vagy szűrt vizet szabad használni.

Alkalmazás

A használat előtt ellenőrizze a berendezés és valamennyi tartozék előírásszerű állapotát és üzembiztonságát. Ha a berendezés vagy valamelyik tartozék nincs kifogástalan állapotban, nem szabad használni. ▶ Ne irányítsa a vízsugarat saját magára, vagy más személyekre, hogy így tisztítsa meg a ruháját vagy cipőjét. - Sohase szívjon fel oldószert tartalmazó folyadékokat vagy hígítatlan savakat, acetont és oldószereket, beleértve a benzint, festékhígítót és fűtőolajat, mivel ezeknek az anyagoknak a ködpermete igen gyúlékony, robbanékony és mérgező. ▶ A berendezés veszélyes területeken (például töltőállomások) való használata esetén tartsa be a megfelelő biztonsági előírásokat. A berendezést robbanásveszélyes helyiségekben üzemeltetni tilos. ▶ A berendezést stabil alapra kell helyezni. Csak a berendezést gyártó cég által javasolt tisztítószereket használjon, és vegye figyelembe a gyártónak a használatra és a hulladékkezelésre vonatkozó, valamint egyéb tájékoztatóját. ▶ A munkaterületen minden áram alatt álló résznek fröccsenő víz ellen védett kivitelben kell készülnie. ▶ A szórópisztoly ravaszát üzem közben nem szabad a „ON” (BE) helyzetben rögzíteni. Viseljen a fröccsenő víz elleni védelemre alkalmas védőruhát. Ne használja a berendezést, ha annak

hatótávolságán belül más személyek védőruha nélkül tartózkodnak.

• Szükség esetén viseljen megfelelő személyi védőfelszerelést a fröccsenő víz elleni védelemre, például védőszemüveget, porvédő maszkot, hogy védje magát a víz, részecskék és aeroszolok ellen, amelyeket a tárgyak visszaverhetnek. ▶ A magas nyomás következtében tárgyak visszapattanhatnak. Szükség esetén viseljen megfelelő személyi védőfelszerelést, például védőszemüveget. A nagynyomású vízsugár által kiváltott megrongálódások megelőzésére a gépjárművek gumiabroncsait és szelepeit csak legalább 30 cm távolságból szabad tisztítani. A megrongálódás első jele a gumiabroncsok elszíneződése. A megrongálódott gumiabroncsok/szelepek életveszélyesek. Az azbesztet és egyéb, az egészségre káros hatású anyagokat tartalmazó tárgyakat nem szabad a berendezéssel lefröcskölni. A javasolt tisztítószereket ne használja hígítatlanul. A termékek biztonságosak, mivel nem tartalmaznak savakat, lúgokat vagy a környezetrongáló hatású anyagokat. A tisztítószereket célszerű a gyerekek által el nem érhető helyen tárolni. Ha a tisztítószer valakinek a szemébe jut, azt azonnal, bő vízzel ki kell öblíteni. A tisztítószer lenyelése esetén azonnal hívjon orvost. ▶ Sohase használja a nagynyomású tisztítót szűrő nélkül, vagy egy elszennyeződött vagy megrongálódott szűrővel. Ha a nagynyomású tisztítót szűrő nélkül, vagy elszennyeződött szűrővel használja, a szavatosság megszűnik. Fémalkatrészek hosszabb használat során forróvá válhatnak. Szükség esetén viseljen védő kesztyűt. ▶ Rossz időjárási feltételek esetén, mindenek előtt egy közeledő vihar esetén ne dolgozzon a nagynyomású tisztítóval.

Kezelés

A kezelő személy a berendezést csak a rendeltetésének megfelelően használja. Vegye figyelembe a helyi adottságokat. Munka közben tudatosan ügyeljen a közelben lévő más személyekre, mindenekelőtt gyerekekre. A berendezést csak olyan személyek használhatják, akik a berendezés használatában és kezelésében megfelelő kiképzésben részesültek, vagy akik igazolni tudják, hogy kezelni tudják a berendezést. A berendezést gyerekek vagy fiatalkorúak nem üzemeltethetik. Gyerekeket nem szabad a készülékkel felügyelet nélkül hagyni, nehogy a készülékkel játsszanak. Ezt a készüléket olyan személyek is használhatják, akiknek a fizikai, érzékelési, vagy értelmi képességeik korlátozottak, vagy nincsenek meg a megfelelő tapasztalataik, illetve tudásuk, ha az ilyen személyekre egy más személy felügyel, vagy ha megfelelően kioktatták őket a készülék használatára és megértették az azokkal kapcsolatos veszélyeket.

▶ A berendezést bekapcsolt állapotban sohasem szabad felügyelet nélkül hagyni. A magas nyomású fúvókából kilépő vízsugár visszalökő hatást hoz létre. Ezért a szórópisztolyt és a permetező lándzsát mindkét kezével szorosan fogja.

Szállítás

A szállítás előtt kapcsolja ki és biztosítsa kikapcsolt helyzetben a berendezést.

Karbantartás

A berendezést bármely tisztítási és karbantartási munka megkezdése, valamint bármely tartozék kicserélése előtt ki kell kapcsolni. Húzza ki a hálózati csatlakozó dugót, ha a berendezést hálózati feszültséggel üzemelteti. ▶ A berendezést csak erre feljogosított Bosch vevőszolgálati műhelyek javíthatják.

Tartozékok és pótalkatrészek

▶ A berendezéshez csak a gyártó által engedélyezett tartozékokat és pótalkatrészek szabad használni. Az eredeti tartozékok és eredeti pótalkatrészek garantálják a berendezés zavarmentes üzemét.

Jelképes ábrák

Az ezt követő jelmagyarázat az Üzemeltetési útmutató elolvasásának és megértésének megkönnyítésére szolgál. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes interpretálása segítségére lehet az elektromos kéziszerszám jobb és biztonságosabb használatában.

Jel Magyarázat

	Mozgásirány
	Tömeg
	Be
	Ki
Lo Alacsony nyomás
Hi Magas nyomás
	Tartozékok

Rendeltetésszerű használat

A készülék felületek és tárgyak szabadban való tisztítására, berendezések, járművek és csónakok tisztítására szolgál, amennyiben megfelelő tartozékok, mint például a Bosch által engedélyezett tisztítószerek, kerülnek felhasználásra.

A rendeltetésszerű használat egy 0 °C és 40 °C közötti környezeti hőmérsékletre vonatkozik.

Ez a termék ipari méretekben való alkalmazásra nem alkalmas.

102 | Magyar

Műszaki adatok

Nagynyomású tisztító AQT 35-12/		AQT 35-12+	AQT 37-13/AQT 37-13+
Cikkszám		3 600 HA7 1..	3 600 HA7 2..
Névleges teljesítményfelvétel	kW 1,5 1,7
Hozzáfolyási hőmérséklet max.	°C 40 40
Hozzáfolyási vizmennyiség min.	l/min 5,8 6,2
Megengedett nyomás	MPa 12 13
Névleges nyomás	MPa 8 9
Átfolyás	l/min 5 5,5
Maximális bemeneti nyomás	MPa 1 1
Automatikus leállítási funkció		●	●
Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint	kg 6,7/7,0 7,7/8,4
Érintésvédelmi osztály		☐/II	☐/II
Gyári szám	Lásd a nagynyomású tisztítón elhelyezett gyári számot (típustábla)
A bekapcsolási folyamatok rövid időtartamú feszültségcsökkenést okoznak. Hátrányos hálózati viszonyok esetén ez negatív hatással lehet más berendezések működésére. Ha a hálózati impedancia alacsonyabb, mint 0,153 nem kell hálózati zavarokra számítani.

Zaj és vibráció értékek

A zajmérési eredmények a 2000/14/EK szabványnak (1,60 m magasságban, 1 m távolságban) megfelelően kerültek meghatározásra.	3 600 ...	HA7 1..	HA7 2..
A készülék A-értékelésű zajszintjének tipikus értékei:
Hangnyomásszint	dB(A)	83	77
Hangteljesítményszínt	dB(A)	96	90
Bizonytalanság, K	dB	3	3
Viseljen fülvédöt!
Rezgési összértékek (a három irány vektorösszege) az EN 60335 szabvány szerint:
Rezgés kibocsátási érték ah	m/s2	7	2
Bizonytalanság, K	m/s2	2	2

Megfelelőségi nyilatkozat C €

	3 600 ...	HA7 1..	HA7 2..
Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leirt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 60335 a 2011/65/EU, 2004/108/EK, 2006/42/EK, 2000/14/EK irányelveknek megfelelően. 2000/14/EK: Garantált hangteljesítmény-szintA konformítás megállapítási eljárás leírása a V függelékben található.	dB(A)	99	93

Termék kategória: 27

A műszaki dokumentációja (2006/42/EK, 2000/14/EK) a következő helyen található:

Felszerelés és üzemeltetés

A tevékenység célja Ábra
Szállítmány tartalma	1
A fogantyú lehajtása	2
A lándzsa csatlakoztatása a szórópisztolyhoz	3
A nagynyomású tömlő/szórópisztolycsatlakoztatása	4
A fúvóka felhelyezése	5
Vízcsatlakozás	6
Be-/kikapcsolás	7
A fúvókasugár beállítása	8

F016 L70 995 | (10.6.13) Bosch Power Tools

Magyar | 103

A tevékenység célja Ábra

Az öblítőszeres palack csatlakoztatása 9

Tisztítsa meg a szűrőt 10

Tisztítsa meg a fúvókát 11

A pisztoly tárolása 12

A pisztoly/lándzsa/fúvóka tárolása a kezelés során 13

A tömlő behelyezése a tömlőtartóba 14

Tárolás 15

Tartozék kiválasztása 16

Üzembe helyezés

Az Ön biztonságáért

Figyelem! A berendezés karbantartása vagy tisztítása előtt kapcsolja ki a berendezést és húzza ki a hálózati csatlakozó dugót. Ugyanez érvényes azokra az esetekre is, amikor a hálózati csatlakozó kábel megrongálódott, belevágtak, vagy beakadt valamibe.

Az üzemi feszültség 230 V AC, 50 Hz (az EU-n kívüli országokban a kiviteltől függően 220 V, 240 V). Csak engedélyezett hosszabbító kábelt használjon. További információkat az erre feljogosított vevőszolgálattól kaphat.

Ha a nagynyomású tisztító üzemeltetéséhez egy hosszabbító kábelt használ, akkor a következő vezeték keresztmetszetekre van szükség:

• 1,5 mm² legfeljebb 20 m hosszúságig
• 2,5 mm² legfeljebb 50 m hosszúságig

Megjegyzés: Ha egy hosszabbító kábelt használ, akkor annak – amint az a biztonsági előírásokban leírásra került – egy védővezetékkel kell rendelkeznie, amely a csatlakozó dugón keresztül össze van kötve az Ön elektromos berendezésének védővezetékével.

Kétséges esetekben kérdezzen meg erről egy megfelelő képzésű villanyszerelőt vagy a következő Bosch szerviz képviseletet.

VIGYÁZAT: A nem előírásszerű hosszabbító kábelek veszélyesek lehetnek. A hosszabbító kábeleknek, csatlakozó dugóknak és csatlakozásoknak vízhatlan, szabadtéri használatra engedélyezett kivitelűeknek kell lenniük.

A kábelösszeköttetéseket szárazon kell tartani, és nem szabad közvetlenül a földre fektetni.

A biztonság megnövelésére használjon egy legfeljebb 30 mA hibaáramú hibaáram-kapcsolót. Ezt a hibaáramkapcsolót minden egyes használat előtt ellenőrizni kell.

Ha a csatlakozó vezeték megrongálódott, azt csak egy Bosch márkaszervizzel szabad megjavíttatni.

Tájékoztató azon termékekről, amelyek nem

Nagy-Britanniában kerülnek eladásra:

FIGYELEM: A berendezésre szerelt csatlakozó dugót az Ön biztonsága érdekében össze kell kapcsolni a hosszabbító kábellel. A hosszabbító csatlakozójának fröccsenő víz ellen

védett kivitelűnek kell lennie, gumiból kell készülnie, vagy gumival kell bevonva lennie. A hosszabbítókábelt csak egy húzásmentesítővel felszerelve szabad használni.

Ügyeljen arra, hogy ezt a berendezést nem szabad víz nélkül üzemeltetni.

Üzemeltetés

Bekapcsolás

Csatlakoztassa a víztömlőt (nem tartozik a szállítmányhoz) a vízcsatlakozással és a berendezéssel.

Gondoskodjon arról, hogy a hálózati kapcsoló a „0” helyzetben álljon, majd csatlakoztassa a berendezést a dugaszolóaljzathoz.

Nyissa ki a vízcsapot.

Oldja fel a bekapcsolás reteszelését (hátsó kapcsoló a pisztoly fogantyúján), hogy ezzel szabaddá tegye a ravaszt. Nyomja be teljesen a ravaszt, amíg a víz egyenletesen folyik és nem marad levegő a készülékben és a nagynyomású tömlőben. Engedje el a ravaszt. Nyomja meg a bekapcsolás reteszelését (első kapcsoló a pisztoly fogantyúján).

Forgassa el a hálózati kapcsolót. Irányítsa lefelé a szórópisztolyt. Nyomja meg a bekapcsolás reteszelését, hogy szabaddá tegye a ravaszt. Nyomja be teljesen a ravaszt.

Automatikus leállítási funkció

A berendezés kikapcsolja a motort, mihelyt a kezelő elengedi a pisztoly fogantyúján elhelyezett működtető billentyűt.

Munkavégzési tanácsok

Általános tudnivalók

Gondoskodjon arról, hogy a nagynyomású tisztító sík alapon álljon.

Sohase menjen túl messze előre a nagynyomású tömlővel, illetve ne húzza maga után a nagynyomású tisztítót a tömlőnél fogva. Ez ahhoz vezethet, hogy a nagynyomású tisztító nem áll stabilan és feldől.

Ne törje meg a nagynyomású tömlőt és ne menjen át rajta egy gépjárművel. Óvja meg a nagynyomású tömlőt az éles sarkoktól vagy élektől.

A forgó sugarú fúvókát ne használja autómosáshoz.

Figyelmeztetés! A Patio Cleaners csak sík felületeken való alkalmazásra használható! Lépcsőkön és függőleges felületeken ne használja. Sohase érjen hozzá a forgó fúvókához, ha az üzemben van!

Munkavégzési tanácsok a tisztítószerekkel végzett munkához

Csak olyan tisztítószereket használjon, amelyek kifejezetten a nagynyomású tisztítókhoz megfelelőek.

A környezetvédelmi meggondolásoknak megfelelően azt javasoljuk, hogy csak takarékosan használja a tisztítószereket. Vegye figyelembe a tartályon megadott hígítási javaslatokat.

A javasolt tisztítási módszer

1. lépés: Szennyeződések leoldása

Használja a 3 in 1 fúvóka hab-beállítását és takarékosan adagolja a tisztítószert.

2. lépés: Távolítsa el a szennyeződést

Magas nyomással távolítsa el a meglazított szennyeződést. Megjegyzés: A függőleges felületek tisztítását kezdje a tisztítószerrel alul, és haladjon a munka során felfelé. A leöblítésnél felülről lefelé haladjon.

Hibakeresés

Probléma Lehetséges ok Elhárítás módja
A motor nem indul el A csatlakozó dugó nincs bedugva a dugaszolóaljzatba		Csatlakoztassa a csatlakozó dugót
		A dugaszolóaljzat hibás Használjon egy másik dugaszolóaljzatot
		A biztosíték leoldott Cserélje ki a biztosítékot
		A hosszabbító kábel megrongálódott Próbálja meg hosszabbító kábel nélkül
		A motorvédelem kioldott Hagyja a motort 15 percig lehülni
		Befagyott Olvassza fel a szivattyút, víztömlőt vagy tartozékot
A motor állva marad A biztosíték leoldott Cserélje ki a biztosítékot
			Nem helyes a hálózati feszültség Ellenőrizze a hálózati feszültséget, a hálózati feszültségnek meg kell egyeznie a típustáblán megadott értéknek
			A motorvédelem kioldott Hagyja a motort 15 percig lehülni
A biztosíték kiold A biztosíték túl gyenge Csatlakoztassa a berendezést egy olyan áramkörhöz, amely a nagynyomású tisztító teljesítményének megfelelő biztosítékkal van ellátva
A motor jár, de nincs nyomás	A fúvóka részlegesen eldugult	Tisztítsa meg a fúvókat
Motorzaj van, de nincs működés	Nem kielégítő hálózati feszültség Ellenőrizze, hogy a villamos hálózat feszültsége megfelel-e a típustáblán található adatoknak.
	Túl alacsony feszültség egy hosszabbító alkalmazása miatt	Ellenőrizze, hogy a hosszabbító megfelelő-e
	A berendezést hosszú ideig nem használták	Forduljon egy erre feljogositott Bosch vevőszolgálathoz
	Problémák az autostop-funkcióval	Forduljon egy erre feljogositott Bosch vevőszolgálathoz
Pulzáló nyomás	Levegő van a víztömlőben vagy a szivattyúban	Járassa nyitott szórópisztoly, nyitott vízcsap és alacsony nyomásra beállitott fúvóka mellett a nagynyomású tisztítót, amíg az el nem ér egy egyenletes üzemi nyomást
	A vízellátás nem felel meg a követelményeknek	Ellenőrizze, hogy a vízcsatlakozó megfelel-e a műszaki adatokban leírt értékeknek. A legvékonyabb megengedett víztömlő mérete 1/2" vagy ∅ 13 mm
	A vízszűrő eldugult	Tisztítsa meg a vízszűrót
	A víztömlő meg van törve vagy össze van préselve	Egyenesen fektesse le a víztömlőt
	A nagynyomású tömlő túl hosszú	Vegye le a nagynyomású tömlő hosszabbítását, a víztömlő legnagyobb megengedett hossza 7 m
A nyomás egyenletes, de túl alacsonyFigyelem: Egyes tartozékok alacsonyabb nyomáshoz vezetnek	A fúvóka elhasználódott	Cserélje ki a fúvókat
	A start-/stoppselep elhasználódott	5-ször gyorsan egymás után húzza meg a működtető billentyüt

Probléma Lehetséges ok Elháritás módja
A motor jár, de a nyomás korlátozott, vagy nincs üzemi nyomás	A berendezés nincs csatlakoztatva a vízvezetékhez	A vízvezeték csatlakoztatása
	A szűrő eldugult Tisztítsa meg a szűrőt
	A fúvóka eldugult Tisztítsa meg a fúvókát
A nagynyomású tisztító magától elindul	A szivattyú vagy a szórópisztoly nincs jól tömítve	Forduljon egy erre feljogosított Bosch vevőszolgálathoz
A berendezés nem tömített A szivattyú nincs jól tömítve Kisebb mértékű vízszivárgások megengedhetőek; de nagyobb szivárgások esetén lépjen kapcsolatba a vevőszolgálattal.
A berendezés nem szívja fel a tisztítószert	A szabályozható fúvóka a magas nyomás helyzetben van	Használja a 3 in 1 fúvóka hab-beállítását.
	A tisztítószer túlságosan sűrűnfolyó Hígítsa fel vízzel
	A magas nyomású tömlőt meghosszabbították.	Csatlakoztassa az eredeti tömlőt.
	Maradékok vagy beszűkülések a tisztítószer körforgásában	Tiszta vízzel öblítse ki és szüntesse meg a beszűküléseket. Ha a probléma továbbra is fennáll, kérjen tanácsot a Bosch szervizközponttól.

Karbantartás és szerviz

Karbantartás

A hálózati csatlakozó dugót a készüléken végzendő bármely munka megkezdése előtt húzza ki, és szerelje le a vízcsatlakozást is.

Megjegyzés: Rendszeresen hajtsa végre az alábbi karbantartási munkákat, hogy biztosítsa a berendezés hosszú, megbízható működését.

Rendszeresen ellenőrizze, nem észlelhetők-e a berendezésen nyilvánvaló hiányosságok, mint laza rögzítések és elkopott vagy megrongált alkatrészek.

Ellenőrizze, hogy a burkolatok és védőberendezések nincsenek-e megrongálódva, és helyesen vannak-e felszerelve. A használat előtt hajtsa végre a szükséges karbantartási és javítási munkákat.

Ha a berendezés a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak Bosch kerti kisgép-műhely ügyfélszolgálatát szabad megbízni.

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a berendezés típustábláján található 10-jegyű megrendelési számot.

Használat után/tárolás

Kapcsolja ki a be-/kikapcsolót, és nyomja meg a ravaszt, hogy kiürítse a nagynyomású tömlőt.

Egy puha kefével és egy kendővel alaposan tisztítsa meg a nagynyomású tisztító külső részeit. Víz, oldószer és politúr használata tilos. Távolítson el minden szennyeződést, különösen alaposan tisztítsa meg a motor szellőzőnyílásait.

Tárolás a szezon vége után: Ürítse ki az összes vizet a szivattyúból, ehhez működtesse néhány másodpercig a motort és működtesse a billentyűt.

Ne tegyen más tárgyakat a berendezésre.

A készüléket fagymentes környezetben tárolja.

Gondoskodjon arról, hogy a kábelek a tárolás során ne csípődjenek be. Ne törje meg és ne hajtsa be a magas nyomású tömlőt.

Vevőszolgálat és használati tanácsadás www.bosch-do-it.com

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út 120.

Tel.: [phone]

Fax: [phone]

Környezetvédelem

A környezetre káros vegyi anyagok nem juthatnak a talajvízbe, tavakba, folyókba, stb.

A tisztítószerek használatakor pontosan tartsa be a csomagoláson megadott előírásokat és az előírt koncentrációt.

A motoros gépjárművek tisztítása során ügyeljen a helyi előírások betartására: Meg kell akadályozni, hogy a lemosott olaj a talajvízbe jusson.

Eltávolítás

A nagynyomású tisztítókat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

Ne dobja ki a nagynyomású tisztítókat a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2012/19/EU európai irányelvnek és a megfelelő országos törvényekbe való átültetésének megfelelően a már nem használható elektromos és elektronikus berendezéseket külön össze kell gyűjteni és a

környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

A változtatások joga fenntartva.
