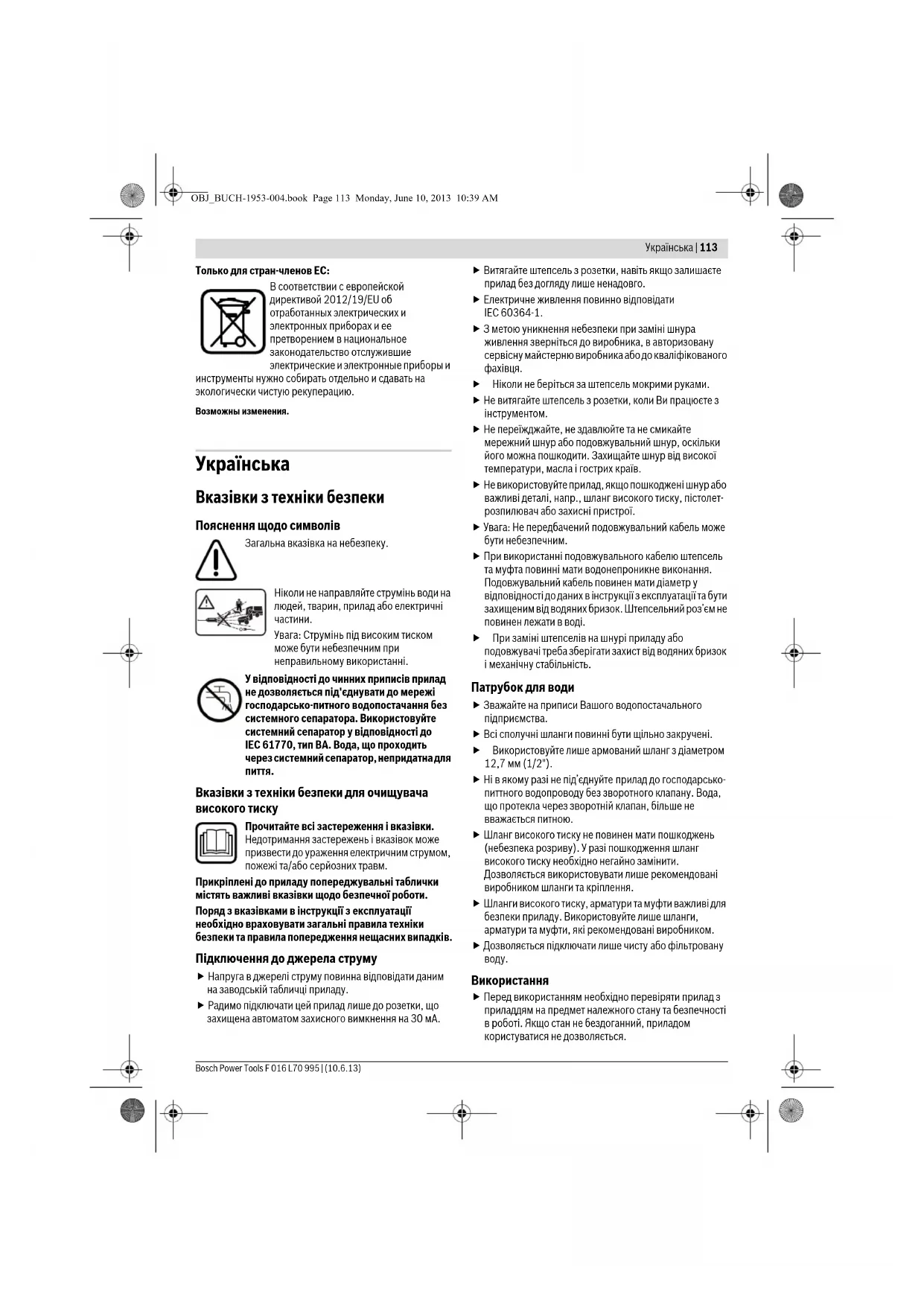

Вказівки з техніки безпеки Пояснення щодо символів Загальна вказівка на небезпеку. Ніколи не направляйте струмінь води на людей, тварин, прилад або електричні

Увага: Струмінь під високим тиском може бути небезпечним при неправильному використанні. У відповідності до чинних приписів прилад не дозволяється під'єднувати до мережі господарсько-питного водопостачання без системного сепаратора. Використовуйте системний сепаратор у відповідності до IEC 61770, тип BA. Вода, що проходить через системний сепаратор, непридатна для

Вказівки з техніки безпеки для очищувача високого тиску Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Прикріплені до приладу попереджувальні таблички містять важливі вказівки щодо безпечної роботи. Поряд з вказівками в інструкції з експлуатації необхідно враховувати загальні правила техніки безпеки та правила попередження нещасних випадків. Підключення до джерела струму Напруга в джерелі струму повинна відповідати даним на заводській табличці приладу. Радимо підключати цей прилад лише до розетки, що захищена автоматом захисного вимкнення на 30 мА. Витягайте штепсель з розетки, навіть якщо залишаєте прилад без догляду лише ненадовго. Електричне живлення повинно відповідати IEC 60364-1. З метою уникнення небезпеки при заміні шнура живлення зверніться до виробника, в авторизовану сервісну майстерню виробника або до кваліфікованого

Ніколи не беріться за штепсель мокрими руками. Не витягайте штепсель з розетки, коли Ви працюєте з інструментом. Не переїжджайте, не здавлюйте та не смикайте мережний шнур або подовжувальний шнур, оскільки його можна пошкодити. Захищайте шнур від високої температури, масла і гострих країв. Не використовуйте прилад, якщо пошкоджені шнур або важливі деталі, напр., шланг високого тиску, пістолет- розпилювач або захисні пристрої. Увага: Не передбачений подовжувальний кабель може бути небезпечним. При використанні подовжувального кабелю штепсель та муфта повинні мати водонепроникне виконання. Подовжувальний кабель повинен мати діаметр у відповідності до даних в інструкції з експлуатації та бути захищеним від водяних бризок. Штепсельний роз’єм не повинен лежати в воді. При заміні штепселів на шнурі приладу або подовжувачі треба зберігати захист від водяних бризок і механічну стабільність. Патрубок для води Зважайте на приписи Вашого водопостачального підприємства. Всі сполучні шланги повинні бути щільно закручені. Використовуйте лише армований шланг з діаметром 12,7 мм (1/2"). Ні в якому разі не під’єднуйте прилад до господарсько- питтного водопроводу без зворотного клапану. Вода, що протекла через зворотній клапан, більше не вважається питною. Шланг високого тиску не повинен мати пошкоджень (небезпека розриву). У разі пошкодження шланг високого тиску необхідно негайно замінити. Дозволяється використовувати лише рекомендовані виробником шланги та кріплення. Шланги високого тиску, арматури та муфти важливі для безпеки приладу. Використовуйте лише шланги, арматури та муфти, які рекомендовані виробником. Дозволяється підключати лише чисту або фільтровану

Використання Перед використанням необхідно перевіряти прилад з приладдям на предмет належного стану та безпечності в роботі. Якщо стан не бездоганний, приладом користуватися не дозволяється. OBJ_BUCH-1953-004.book Page 113 Monday, June 10, 2013 10:39 AM114 | Українська F 016 L70 995 | (10.6.13) Bosch Power Tools Не спрямовуйте струмінь води на себе або на інших людей, щоб очистити одяг або взуття. Не дозволяється збирати приладом рідини, що містять розчинники, нерозбавлені кислоти, ацетон та розчинники, включаючи бензин, розріджувачі фарб та

При використанні приладу у небезпечних зонах (напр., на бензоколонках) необхідно дотримуватися відповідних правил техніки безпеки. Працювати з приладом в приміщеннях, де існує небезпека вибуху, заборонено. Прилад повинен обпиратися на стійку основу. Використовуйте лише миючі засоби, рекомендовані виробником приладу, та дотримуйтеся інструкцій з використання, вказівок щодо видалення та попереджень виробника. Всі струмопровідні частини в зоні роботи повинні бути захищені від бризок води. Під час роботи важіль вимикання пістолета- розпилювача не повинен заклинювати у положенні «ON». Одягайте відповідний захисний одяг для захисту від водяних бризок. Не користуйтеся приладом, якщо в його радіусі знаходяться люди без захисного одягу. За необхідністю вдягайте придатне спорядження для захисту від водяних бризок, напр., захисні окуляри тощо, щоб захистити себе від води, частинок та/або аерозолів, які можуть відскакувати від предметів. Предмети можуть відскакувати під дією великого тиску. За необхідністю вдягайте придатне захисне спорядження, напр., захисні окуляри. Щоб струменем під високим тиском не спричинити пошкодження, очищуйте шини автомобілів/клапани лише з відстані мінімум 30 см. Першою ознакою пошкодження є зміна кольору шини. Пошкоджені автомобільні шини/клапани небезпечні для життя. Не можна обприскувати матеріали, що містять азбест, та інші матеріали, що містять шкідливі для здоров’я

Не використовуйте нерозведені миючі засоби. Продукти є безпечними, лише якщо вони не містять кислот, лугів або шкідливих для оточуючого середовища речовин. Ми радимо зберігати миючі засоби у недоступному для дітей місці. Якщо миючий засіб потрапив в очі, негайно промийте очі ретельно водою; якщо Ви проковтнули рідину з миючим засобом, негайно зверніться до лікаря. Не використовуйте очищувач високого тиску без фільтра, з брудним або з пошкодженим фільтром. При використанні очищувача високого тиску без фільтра або з брудним чи пошкодженим фільтром гарантія втрачається. Металеві деталі можуть нагріватися після тривалої експлуатації. За необхідності вдягайте захисні

Не працюйте з очищувачем високого тиску за поганих погодних умов, зокрема, коли збирається гроза. Експлуатація Обслуговуюча особа повинна використовувати прилад лише за призначенням. Враховуйте місцеві умови. При роботі свідомо слідкуйте за іншими особами, зокрема,

Працювати з приладом можна лише особам, які пройшли інструктаж з використання та поводження з приладом, або особам, які можуть надати підтвердження того, що вони вміють працювати з приладом. Дітям або молоді не дозволяється працювати з приладом. Необхідно спостерігати за дітьми, щоб переконатися, що вони не грають з

Користуватися цим приладом особам з обмеженими фізичними, сенсорними та розумовими здібностями або недостатнім досвідом та знаннями дозволяється лише під наглядом або якщо вони отримали відповідні вказівки щодо безпечного використання приладом і розуміють, які небезпеки надходять від нього. Ніколи не залишайте прилад без нагляду в увімкнутому

Струмінь води, що виходить з форсунки високого тиску, створює рикошет. З цієї причини пістолет- розпилювач і трубку треба тримати двома руками. Транспортування Перед транспортуванням вимкніть та зафіксуйте

Технічне обслуговування Вимикайте прилад перед будь-якими роботами з очищення та технічного обслуговування і перед заміною приладдя. Якщо прилад працює від мережі, витягуйте штепсель. Ремонт можна проводити лише силами авторизованих сервісний майстерень Bosch. Приладдя та запчастини Дозволяється використовувати лише приладдя та запчастини, дозволені виробником. Оригінальне приладдя та оригінальні запчастини гарантують безперебійну роботу приладу.

Наступні символи стануть Вам в пригоді, коли Ви будете читати та щоб зрозуміти інструкцію з експлуатації. Запам’ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися електроприладом. Символ Значення Напрямок руху

OBJ_BUCH-1953-004.book Page 114 Monday, June 10, 2013 10:39 AMУкраїнська | 115 Bosch Power Tools F 016 L70 995 | (10.6.13) Призначення приладу Прилад призначений для очищення поверхонь і об’єктів надворі, а також приладів, автомобілів та човнів при використанні відповідного приладдя, як, напр., миючих засобів, що дозволені компанією Bosch. Використання за призначенням розраховане на температуру зовнішнього середовища від 0 °C до 40 °C. Цей продукт не призначений для промислового використання. Технічні дані Інформація щодо шуму і вібрації Заява про відповідність

Lo Низький тиск Hi Високий тиск

Символ Значення Очищувач високого тиску AQT 35-12/ AQT 35-12+ AQT 37-13/ AQT 37-13+ Товарний номер 3 600 HA7 1.. 3 600 HA7 2.. Ном. споживана потужність кВт1,51,7 Температура на вході макс. °C 40 40 Кількість води на вході мін. л/хвил. 5,8 6,2 Допустимий тиск МПа1213

МПа89 Пропускна здатність л/хвил. 5 5,5 Максимальний тиск на вході МПа11 Функція автостоп

Вага відповідно до EPTA-Procedure 01/2003 кг 6,7/7,0 7,7/8,4 Клас захисту /II /II Серійний номер Див. серійний номер (заводська табличка) очищувача високого тиску Процеси вмикання спричиняють короткочасні падіння напруги. За несприятливих умов у мережі це може впливати на інші прилади. При повному опорі в мережі менш за 0,153 Ом перешкоди не очікуються. Результати вимірювання рівня шуму отримані відповідно 2000 /14 /EС (висота 1,60 м, відстань 1 м). 3 600 ... HA7 1.. HA7 2.. А-зважений рівень звукового тиску від приладу, як правило, становить: звукове навантаження звукова потужність похибка K Вдягайте навушники! dB(A) dB(A)

Загальна вібрація (векторна сума трьох напрямків) визначена відповідно до європейської норми EN 60335: вібрація a

3 600 ... HA7 1.. HA7 2.. Ми заявляємо під нашу виключну відповідальність, що описаний в «Технічних даних» продукт відповідає таким нормам або нормативним документам: EN 60335 у відповідності до положень директиви 2011/65/ЄС, 2004/108/ЄС, 2006/42/ЄС, 2000/14/ЄС. 2000/14/ЄС: гарантована звукова потужність Процедура оцінки відповідності згідно з додатком V. dB(A) 99 93 OBJ_BUCH-1953-004.book Page 115 Monday, June 10, 2013 10:39 AM116 | Українська F 016 L70 995 | (10.6.13) Bosch Power Tools Категорія продукту: 27 Технічна документація (2006/42/ЄС, 2000/14/ЄC): Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Монтаж та експлуатація Початок роботи Для Вашої безпеки Увага! Перед технічним обслуговуванням або очищенням вимкніть прилад і витягніть штепсель з розетки. Це саме має чинність і якщо електрокабель пошкоджений, надрізаний або заплутався. Робоча напруга становить 230 В~, 50 Гц (для країн, що не належать до ЄС, в залежності від виконання – 220 В, 240 В). Використовуйте лише дозволені подовжувальні кабелі. Інформацію можна отримати в авторизований сервісній майстерні. Якщо Ви хочете користуватися очищувачем високого тиску через подовжувальний кабель, Вам потрібний подовжувальний кабель з таким поперечним перерізом: – 1,5мм

до макс. 20 м в довжину – 2,5мм

до макс. 50 м в довжину Вказівка: якщо використовується подовжувальний кабель, він повинен мати захисний провід, який через штекер поєднаний з захисним проводом Вашої електромережі (як описано в правилах техніки безпеки). При сумнівах запитайте кваліфікованого електрика або найближче представництво компанії Bosch, що здійснює сервісне обслуговування. ОБЕРЕЖНО: Не передбачений подовжу- вальний кабель може бути небезпечним. Подовжувальний кабель, штекер та муфта повинні мати водонепроникне, дозволене для використання надворі виконання. Кабельні з’єднання мають бути сухими і не повинні лежати

З метою збільшення безпеки використовуйте пристрій захисного вимкнення зі струмом спрацювання макс. 30 мА. Цей пристрій захисного вимкнення слід перевіряти перед кожним використанням. Пошкоджений під’єднувальний кабель дозволяється ремонтувати лише в авторизованій майстерні Bosch. Вказівка щодо продуктів, які продаються не у Великобританії: УВАГА: З міркувань техніки безпеки потрібно, щоб штепсель приладу був з’єднаний з подовжувальним кабелем, як це показано на малюнку. З’єднувальна муфта подовжувача повинна бути захищена від водяних бризок, зроблена з гуми або покрита гумою. Подовжувальний кабель має використовуватися з елементом, що компенсує натяг. Прийміть до уваги, що прилад не повинен працювати без

З’єднайте шланг для води (не входить в обсяг поставки) з патрубком для води та приладом. Слідкуйте за тим, щоб мережний вимикач знаходився у положенні «0» і підключіть прилад до розетки. Відкрийте водопровідний кран. Натисніть на фіксатор вимикача (задній вимикач на рукоятці пістолета-розприскувача), щоб розблокувати спусковий гачок. Притисніть спусковий гачок до упора, поки вода не потече рівномірно і з приладу та із шланга високого тиску не вийде все повітря. Відпустіть спусковий гачок . Натисніть на фіксатор вимикача (передній вимикач на рукоятці пістолета-розприскувача). Поверніть мережний вимикач. Направте пістолет- розпилювач донизу. Натисніть на фіксатор вимикача, щоб розблокувати спусковий гачок. Притисніть спусковий гачок до упора. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Дія Малюнок Обсяг поставки 1 Повертання рукоятки донизу 2 Підключення трубки до пістолета- розпилювача 3 Підключення шланга високого тиску/пістолета-розприскувача 4 Насаджування сопла 5 Патрубок для води 6 Вмикання/вимикання 7 Налаштування струменя з сопла 8 Під'єднання бачка для мийного засобу 9 Очищення фільтра 10 Прочистіть форсунку 11 Зберігання пістолета-розпилювача 12 Розташування пістолета-розпилювача/ трубки/насадки під час використання 13 Встромляння шланга в кріплення шланга 14 Зберігання 15 Вибір приладдя 16 OBJ_BUCH-1953-004.book Page 116 Monday, June 10, 2013 10:39 AMУкраїнська | 117 Bosch Power Tools F 016 L70 995 | (10.6.13) Функція автостоп Прилад відключає двигун при відпусканні пістолета- розприскувача. Вказівки щодо роботи Загальні вказівки Слідкуйте за тим, щоб очищувач високого тиску стояв на рівній поверхні. Не заходьте зі шлангом високого тиску далеко вперед та не тягніть очищувач високого тиску за шланг. Це може призвести до того, що очищувач високого тиску втратить стійкість та перекинеться. Не згинайте шланг високого тиску і не переїжджайте через нього на автомобілі. Захищайте шланг високого тиску від гострих країв та кутів. Не використовуйте сопло для вихрового струменя для миття автомобілів. Попередження! Насадка Patio Cleaners придатна для використання лише на рівних поверхнях! Не використовуйте її на сходах та вертикальних поверхнях. Ніколи не торкайтеся до сопла вихрового струменя, коли воно працює! Вказівки щодо роботи з миючими засобами Використовуйте лише мийні засоби, що спеціально призначені для очищувача високого тиску. З метою захисту навколишнього середовища рекомендуємо користуватися мийними засобами ощадливо. Виконуйте інструкції щодо розведення, що зазначені на етикетці. Рекомендований метод очищення Крок 1: Розчинення бруду Встановіть насадку 3 в 1 на піну і економно подавайте мийний засіб. Крок 2: Видалення бруду Видаліть розчинений бруд струменем під високим тиском. Вказівка: Змиваючи бруд/мийний засіб з вертикальних поверхонь, починайте знизу і працюйте у напрямку вгору. Під час ополіскування працюйте у напрямку згори донизу. Пошук несправностей Симптоми Можлива причина Що робити Мотор не запускається Штепсель не встромлений в розетку Встроміть штепсель в розетку Несправна розетка Користуйтеся іншою розеткою Спрацював запобігач Замініть запобігач Пошкоджений подовжувальний кабель Спробуйте без подовжувального

Спрацював захисний автомат мотора Дайте двигуну охолонути протягом 15 хв. Прилад замерз Дайте насосу, шлангу для води або приладдю відтанути Мотор зупиняється Спрацював запобігач Поміняйте запобіжник Неправильна напруга в мережі Перевірте напругу в мережі, вона повинна відповідати напрузі, зазначеній на заводській табличці Спрацював захисний автомат мотора Дайте двигуну охолонути протягом 15 хв. Спрацьовує запобіжник Занадто слабкий запобіжник Підключіть до електричного кола, яке захищене відповідно до потужності очищувача високого тиску

вигун працює, але тиску немаєЧастково забилася форсунка Прочистіть форсунку Двигун шумить, але нічого не відбувається Недостатня напруга в мережі Переконайтеся, що напруга в мережі відповідає даним на заводській

Занадто низька напруга через використання подовжувача Перевірте відповідність подовжувача Прилад довгий час не використовувався Зверніться в авторизовану сервісну майстерню Bosch Проблеми з функцією Autostop Зверніться в авторизовану сервісну майстерню Bosch OBJ_BUCH-1953-004.book Page 117 Monday, June 10, 2013 10:39 AM118 | Українська F 016 L70 995 | (10.6.13) Bosch Power Tools Технічне обслуговування і сервіс Технічне обслуговування Перед будь-якими роботами на приладі витягуйте штепсель з розетки та від’єднуйте прилад від водопроводу. Вказівка: Регулярно виконуйте нижчезазначені роботи з технічного обслуговування, щоб забезпечити довгу і надійну експлуатацію приладу. Регулярно перевіряйте прилад на предмет явних недоліків, як напр., послаблення кріплення і спрацювання або пошкодження деталей. Перевіряйте, чи не пошкоджені кришки і захисні пристрої і чи правильно вони сидять. Перед початком експлуатації здійсніть необхідні роботи з обслуговування або ремонту. Якщо незважаючи на ретельну процедуру виготовлення і випробування прилад все-таки вийде з ладу, ремонт має виконувати лише майстерня, авторизована для садових електроінструментів Bosch. При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на заводській табличці приладу. Після використання/зберігання Вимкніть вимикач і натисніть на спусковий гачок, щоб спорожнити шланг високого тиску. Прочищайте очищувач високого тиску зовні м’якою щіточкою і ганчіркою. Використовувати воду, розчинники і полірувальні засоби не дозволяється. Витирайте всі забруднення, особливо з вентиляційних щілин мотора. Пульсуючий тиск Повітря у шланзі для води або в насосі Увімкніть очищувач високого тиску з відкритим пістолетом-розпилювачем, відкритим водопровідним краном та форсункою, що встановлена на низький тиск, поки не буде досягнутий рівномірний робочий тиск Неправильне водопостачання Перевірте, чи відповідає водопровід даним, що зазначені в технічних характеристиках. Найвужчі шланги для води, які можна використовувати, мають Ø 1/2" або 13 мм Забився водяний фільтр Прочистіть водяний фільтр Здавлений або зігнутий шланг для води Розпряміть шланг для води Шланг високого тиску занадто довгий Зніміть подовжувач шланга високого тиску, макс. довжина шланга для води

Тиск рівномірний, але занадто низький Вказівка: Якесь приладдя спричиняє низький тиск Сопло зносилося Замініть форсунку Пусковий/стопорний клапан зносився Швидко натисніть 5 разів підряд на

Двигун працює, але тиск обмежений або робочий тиск відсутній Вода не підключена Підключіть воду Забився фільтр Очищення фільтра Забилося сопло Прочистіть сопло Очищувач високого тиску вмикається

Насос або пістолет-розпилювач

Зверніться в авторизовану сервісну майстерню Bosch Прилад протікає Насос протікає Невелике просочування води дозволяється; при значному просочуванні зверніться в сервісну

Миючий засіб не засмоктується Регульоване сопло в положенні високого тиску Встановіть насадку 3 в 1 в положення

Мийний засіб занадто густий Розбавте водою Шланг високого тиску подовжено. Підключіть оригінальний шланг. Осад або перегин у колі обігу мийного

Промийте чистою водою і усуньте перегин. Якщо проблема не зникла, зверніться за порадою до сервісного центра Bosch. Симптоми Можлива причина Що робити OBJ_BUCH-1953-004.book Page 118 Monday, June 10, 2013 10:39 AMҚазақша | 119 Bosch Power Tools F 016 L70 995 | (11.6.13) Зберігання після закінчення сезону: Видаліть усю воду з насоса, для чого запустіть двигун на декілька секунд, а потім натисніть на спусковий гачок. Не ставте інші предмети на прилад. Зберігайте прилад в захищеному від морозу місці. Впевніться, що кабель не затиснутий під час зберігання. Не згинайте шланг високого тиску. Сервіс та надання консультацій щодо використання продукції www.bosch-do-it.com Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: [phone] (багатоканальний) E-Mail: [e-mail] Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні. Захист навколишнього середовища Не дозволяється, щоб екологічно шкідливі хімікати потрапляли в землю, ґрунтову воду, ставки, річки тощо. При використанні миючих засобів точно дотримуйтеся даних на упаковці та запропонованої концентрації. При очищенні транспортних засобів з двигуном зважайте на місцеві приписи: Потрапляння розбризканого масла у ґрунтові води не допускається.

Очищувач високого тиску, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте очищувачі високого тиску в побутове сміття! Лише для країн ЄС: Відповідно до європейської директиви 2012/19/EU про відпрацьовані електро- і електронні прилади і її перетворення в національному законодавстві електро- і електронні прилади, що вийшли з вживання, повинні здаватися окремо і утилізуватися екологічно чистим
