INSTRUKCJA OBSŁUGI AQT 3512+ BOSCH

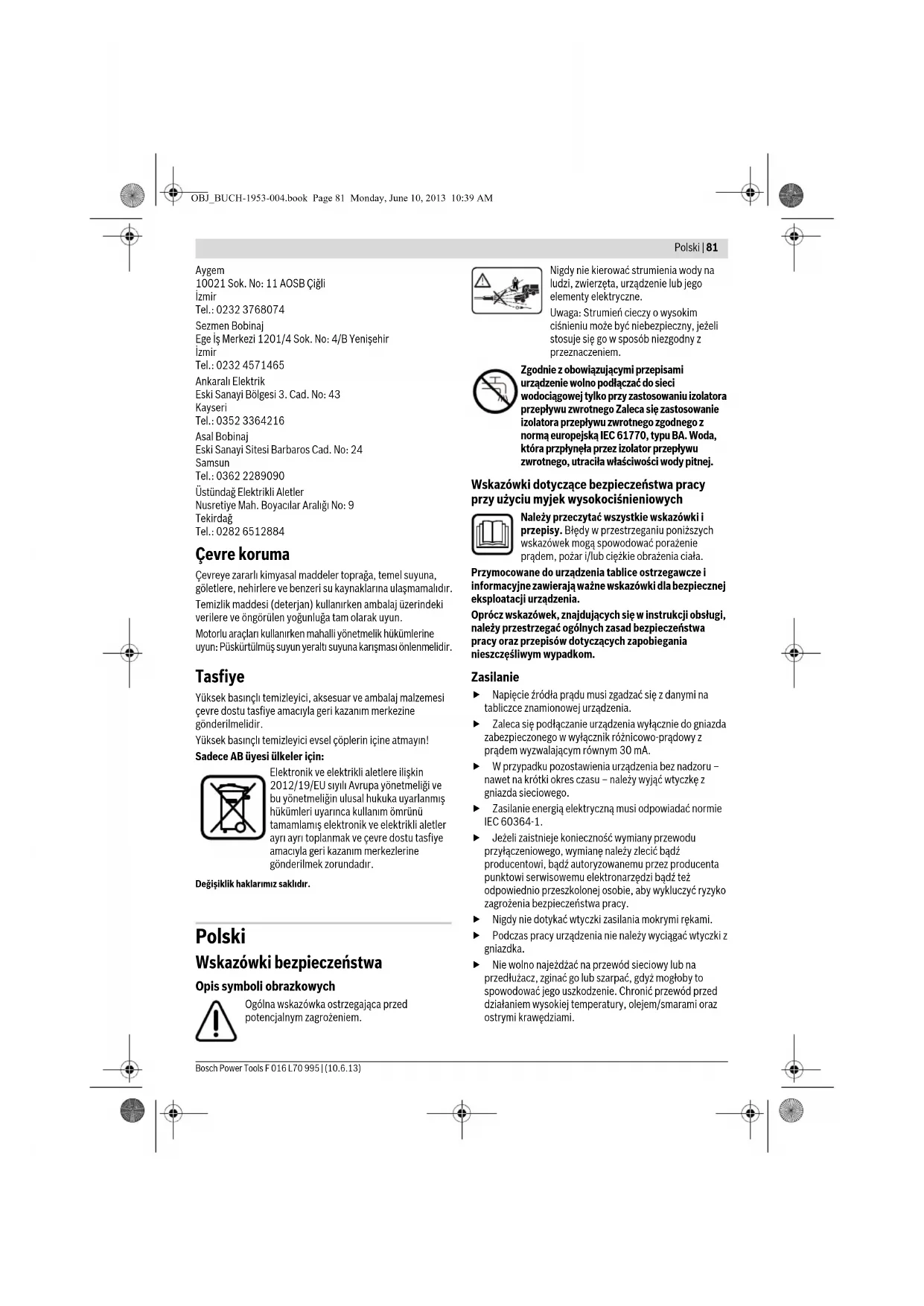

Denizli Tel.: [phone] Bulut Elektrik İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı Elazığ Tel.: [phone] Körfez Elektrik Sanayi Çarşısı 770 Sok. No: 71 Erzincan Tel.: [phone] Ege Elektrik İnönü Bulvaro No: 135 Muğla Makasarası Fethiye Fethiye Tel.: [phone] Değer İş Bobinaj İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey Gaziantep Tel.: [phone] Çözüm Bobinaj İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C Gaziantep Tel.: [phone] Onarım Bobinaj Raifpaşa Cad. No: 67 İskenderun Hatay Tel.: [phone] Günşah Otomotiv Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü İstanbul Tel.: [phone] Temizlik maddesi emilmiyor Ayarlanır meme yüksek basınç konumunda Köpük ayarını 3/1 memede kullanın Temizlik maddesi çok kıvamlı Su ile inceltin Yüksek basınç hortumu uzatılmış. Orijinal hortumu bağlayın. Temizlik maddesi dolaşımında kalıntılar ve daralma var Temiz su ile durulayarak daralmayı giderin. Sorun devam ederse Bosch servis merkezine başvurun. Hata göstergesi Olası neden Giderilme yolu OBJ_BUCH-1953-004.book Page 80 Monday, June 10, 2013 10:39 AMPolski | 81 Bosch Power Tools F 016 L70 995 | (10.6.13) Aygem 10021 Sok. No: 11 AOSB Çiğli İzmir Tel.: [phone] Sezmen Bobinaj Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir İzmir Tel.: [phone] Ankaralı Elektrik Eski Sanayi Bölgesi 3. Cad. No: 43 Kayseri Tel.: [phone] Asal Bobinaj Eski Sanayi Sitesi Barbaros Cad. No: 24 Samsun Tel.: [phone] Üstündağ Elektrikli Aletler Nusretiye Mah. Boyacılar Aralığı No: 9 Tekirdağ Tel.: [phone] Çevre koruma Çevreye zararlı kimyasal maddeler toprağa, temel suyuna, göletlere, nehirlere ve benzeri su kaynaklarına ulaşmamalıdır. Temizlik maddesi (deterjan) kullanırken ambalaj üzerindeki verilere ve öngörülen yoğunluğa tam olarak uyun. Motorlu araçları kullanırken mahalli yönetmelik hükümlerine uyun: Püskürtülmüş suyun yeraltı suyuna karışması önlenmelidir. Tasfiye Yüksek basınçlı temizleyici, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla geri kazanım merkezine gönderilmelidir. Yüksek basınçlı temizleyici evsel çöplerin içine atmayın! Sadece AB üyesi ülkeler için: Elektronik ve elektrikli aletlere ilişkin 2012/19/EU sıyılı Avrupa yönetmeliği ve bu yönetmeliğin ulusal hukuka uyarlanmış hükümleri uyarınca kullanım ömrünü tamamlamış elektronik ve elektrikli aletler ayrı ayrı toplanmak ve çevre dostu tasfiye amacıyla geri kazanım merkezlerine gönderilmek zorundadır. Değişiklik haklarımız saklıdır. Polski Wskazówki bezpieczeństwa Opis symboli obrazkowych Ogólna wskazówka ostrzegająca przed potencjalnym zagrożeniem. Nigdy nie kierować strumienia wody na ludzi, zwierzęta, urządzenie lub jego elementy elektryczne. Uwaga: Strumień cieczy o wysokim ciśnieniu może być niebezpieczny, jeżeli stosuje się go w sposób niezgodny z przeznaczeniem. Zgodnie z obowiązującymi przepisami urządzenie wolno podłączać do sieci wodociągowej tylko przy zastosowaniu izolatora przepływu zwrotnego Zaleca się zastosowanie izolatora przepływu zwrotnego zgodnego z normą europejską IEC 61770, typu BA. Woda, która przpłynęła przez izolator przepływu zwrotnego, utraciła właściwości wody pitnej. Wskazówki dotyczące bezpieczeństwa pracy przy użyciu myjek wysokociśnieniowych Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Przymocowane do urządzenia tablice ostrzegawcze i informacyjne zawierają ważne wskazówki dla bezpiecznej eksploatacji urządzenia. Oprócz wskazówek, znajdujących się w instrukcji obsługi, należy przestrzegać ogólnych zasad bezpieczeństwa pracy oraz przepisów dotyczących zapobiegania nieszczęśliwym wypadkom. Zasilanie Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej urządzenia. Zaleca się podłączanie urządzenia wyłącznie do gniazda zabezpieczonego w wyłącznik różnicowo-prądowy z prądem wyzwalającym równym 30 mA. W przypadku pozostawienia urządzenia bez nadzoru – nawet na krótki okres czasu – należy wyjąć wtyczkę z gniazda sieciowego. Zasilanie energią elektryczną musi odpowiadać normie IEC 60364-1. Jeżeli zaistnieje konieczność wymiany przewodu przyłączeniowego, wymianę należy zlecić bądź producentowi, bądź autoryzowanemu przez producenta punktowi serwisowemu elektronarzędzi bądź też odpowiednio przeszkolonej osobie, aby wykluczyć ryzyko zagrożenia bezpieczeństwa pracy. Nigdy nie dotykać wtyczki zasilania mokrymi rękami. Podczas pracy urządzenia nie należy wyciągać wtyczki z gniazdka. Nie wolno najeżdżać na przewód sieciowy lub na przedłużacz, zginać go lub szarpać, gdyż mogłoby to spowodować jego uszkodzenie. Chronić przewód przed działaniem wysokiej temperatury, olejem/smarami oraz ostrymi krawędziami. OBJ_BUCH-1953-004.book Page 81 Monday, June 10, 2013 10:39 AM82 | Polski F 016 L70 995 | (10.6.13) Bosch Power Tools Nie wolno korzystać z urządzenia, jeśli któryś przewód przyłączeniowy lub ważne części urządzenia, takie jak wąż wysokociśnieniowy, pistolet natryskowy lub urządzenia zabezpieczające są uszkodzone. Uwaga: Przedłużacze niezgodne z przepisami mogą stanowić zagrożenie. Stosując przedłużacz, należy upewnić się, że wtyczka i łącznik wtykowy mają wodoszczelną budowę. Przedłużacz musi mieć przekrój zgodny z danymi podanymi w instrukcji obsługi i musi być zaopatrzony w zabezpieczenie przez rozpryskami wody. Połączenie wtykowe przewodu z przedłużaczem nie może leżeć w wodzie. W razie wymiany złącz zasilania sieciowego lub kabla przedłużającego, należy upewnić się, że nowe złącza są bryzgoszczelne i mają odpowiednią wytrzymałość mechaniczną. Podłączenie wody Przestrzegać wszystkich przepisów przedsiębiorstwa dostarczającego wodę. Wszystkie węże połączeniowe muszą mieć odpowiednio uszczelnione złączki. Należy stosować wyłącznie węże wzmocnione o średnicy wynoszącej 12,7 mm (1/2"). Nie wolno podłączać urządzenia do źródła zaopatrzenia w wodę pitną bez zaworu zwrotnego. Woda, która przepłynęła przez zawór zwrotny nie nadaje się do picia. Wąż wysokociśnieniowy nie może być uszkodzony (niebezpieczeństwo wybuchu). Uszkodzony wąż wysokociśnieniowy musi być natychmiast wymieniony. Należy stosować wyłącznie węże i złączki zalecane przez producenta. Węże wysokociśnieniowe, armatury i złączki są ważnymi elementami stanowiącymi o bezpieczeństwie urządzenia. Należy stosować wyłącznie węże, armatury i złączki zalecane przez producenta. Do przyłącza wody wolno podłączać wyłącznie czystą lub przefiltrowaną wodę. Zastosowanie Przed rozpoczęciem pracy należy skontrolować stan techniczny urządzenia i jego osprzętu, a także sprawdzić je pod względem bezpieczeństwa pracy. Jeżeli urządzenie nie znajduje się w technicznie nienagannym stanie, nie może być dopuszczone do eksploatacji. Nie wolno kierować strumienia wody na siebie, ani na inne osoby w celu czyszczenia ubrania lub obuwia. Niedopuszczalne jest zasysanie płynów na bazie rozpuszczalników, nierozcieńczonych kwasów, acetonu lub rozpuszczalników (m. in. benzyny, rozcieńczalników farb lub oleju opałowego). Wytryskiwane pary są skrajnie łatwopalne, wybuchowe i toksyczne. W przypadku stosowania urządzenia w obszarach ryzyka (np. na stacjach benzynowych), należy przestrzegać odpowiednich przepisów bezpieczeństwa. Eksploatacja w miejscach potencjalnie zagrożonych wybuchem jest zabroniona. Urządzenie należy umieścić na stabilnym podłożu. Stosować wyłącznie preparaty czyszczące zalecane przez producenta urządzenia. Przestrzegać wskazówek odnośnie ich stosowania, likwidacji oraz innych instrukcji ostrzegawczych producenta detergentu. Wszelkie elementy przewodzące prąd muszą mieć zabezpieczenie przed rozbryzgami wody. Podczas pracy nie wolno blokować spustu pistoletowego w pozycji „ON“ („włączone“). Należy nosić odpowiednie ubranie chroniące przed rozpryskami wody. Nie należy stosować urządzenia w pobliżu osób nie ubranych w ochronną odzież. Jeżeli okaże się to konieczne należy podczas pracy nosić odpowiednią odzież ochronną (PSA) chroniące przed rozbryzgami wody, na przykład okulary ochronne, maskę przeciwpyłową itp., aby uzyskać ochronę przed rozbryzgami wody, drobnymi cząstkami lub aerozolami, które mogą zostać odbite od różnych przedmiotów. Pod wpływem wysokiego ciśnienia może dojść do odbicia obiektów. W razie potrzeby należy nosić podczas pracy odpowiednią osobiste wyposażenie ochronne, na przykład okulary ochronne. Opony kół oraz ich zawory należy myć z odległości co najmniej 30 cm, aby uniknąć uszkodzeń spowodowanych strumieniem wody pod ciśnieniem. Pierwszą oznaką takiego uszkodzenia może być zmiana koloru opony. Uszkodzone opony/zawory stanowią zagrożenie dla życia. Nie wolno natryskiwać materiałów z zawartością azbestu oraz innych, zawierających substancje niebezpieczne dla zdrowia. Zalecane preparaty czyszczące należy używać w odpowiednim rozcieńczeniu. Produkty te są bezpieczne, jeśli nie zawierają kwasów, zasad ani substancji szkodliwych dla środowiska. Preparaty czyszczące zaleca się przechowywać w miejscu niedostępnym dla dzieci. W razie kontaktu z oczami natychmiast dokładnie przepłukać je dużą ilością wody. W przypadku spożycia niezwłocznie skontaktować się z lekarzem. Myjki wysokociśnieniowej nie należy użytkować bez filtra ani z zanieczyszczonym lub uszkodzonym filtrem. W przypadku stosowania myjki wysokociśnieniowej bez filtra lub z zanieczyszczonym bądź uszkodzonym filtrem wygasa gwarancja. Podczas dłużej trwającej pracy części metalowe mogą się rozgrzać. W razie konieczności należy nosić rękawice ochronne. Nie należy stosować myjki wysokociśnieniowej w niekorzystnych warunkach atmosferycznych, w szczególności w przypadku nadciągającej burzy. Obsługa urządzenia Użytkownik powinien stosować urządzenie jedynie zgodnie z przeznaczeniem. Należy brać pod uwagę lokalne przepisy i warunki w miejscu pracy. Podczas pracy uważać na przebywające w pobliżu osoby postronne, w szczególności dzieci. Urządzenie może być obsługiwane tylko przez upoważnione osoby, które zostały uprzednio przeszkolone lub wykazały się OBJ_BUCH-1953-004.book Page 82 Monday, June 10, 2013 10:39 AMPolski | 83 Bosch Power Tools F 016 L70 995 | (10.6.13) znajomością zasad jego obsługi. Obsługa przez dzieci oraz osoby nieletnie jest zabroniona. Dzieci powinny znajdować się pod nadzorem, a urządzenie zabezpieczone w taki sposób, żeby nie mogły się one nim bawić. Niniejsze urządzenie może być obsługiwane przez osoby ograniczone fizycznie, emocjonalnie, lub psychicznie, a także przez osoby z niewystarczającym doświadczeniem i/lub niedostateczną wiedzą tylko w przypadku, gdy osoby te znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub gdy zostały one poinstruowane, jak w bezpieczny sposób posługiwać się urządzeniem i jakie ewentualne niebezpieczeństwa są związane z jego obsługą. Nie wolno pozostawiać włączonego urządzenia bez nadzoru. Wydostający się pod wysokim ciśnieniem strumień wody powoduje powstanie w pistolecie siły odrzutu Dlatego też należy mocno oburącz trzymać rękojeść i lancę. Transport Przed transportem urządzenie należy wyłączyć i zabezpieczyć. Konserwacja Przed przystąpieniem do czyszczenia, konserwacji lub wymiany oprzyrządowania, urządzenie należy wyłączyć. W przypadku urządzeń zasilanych sieciowo, wyjąć przewód sieciowy z gniazda. Naprawy mogą być wykonywane tylko przez autoryzowany serwis firmy Bosch. Osprzęt oraz części zamienne Należy stosować wyłącznie osprzęt i części zamienne zalecane przez producenta. Tylko oryginalne akcesoria i części zamienne gwarantują bezawaryjną i bezpieczną pracę urządzenia. Symbole Następujące symbole mają istotne znaczenie podczas czytania i zrozumienia instrukcji eksploatacji. Należy zapamiętać te symbole i ich znaczenia. Właściwa interpretacja symboli sprzyja lepszemu i bezpieczniejszemu użytkowaniu elektronarzędzia. Użycie zgodne z przeznaczeniem Urządzenie przeznaczone jest do czyszczenia powierzchni oraz przedmiotów znajdujących się poza pomieszczeniami zamkniętymi, narzędzi, pojazdów i łodzi, o ile zastosowany zostanie odpowiedni akcesoria, jak na przykład dopuszczone przez firmę Bosch preparaty czyszczące. Użytkowanie zgodne z przeznaczeniem dotyczy temperatury otoczenia leżącej między 0 °C a 40 °C. Urządzenia tego nie należy używać do zastosowań profesjonalnych. Dane techniczne Symbol Znaczenie Kierunek ruchu Masa Wł. Wył. Lo Niskie ciśnienie Hi Wysokie ciśnienie Osprzęt Myjka wysokociśnieniowa AQT 35-12/ AQT 35-12+ AQT 37-13/ AQT 37-13+ Numer katalogowy 3 600 HA7 1.. 3 600 HA7 2.. Moc nominalna kW 1,5 1,7 Temperatura dopływu maks. °C 40 40 Ilość wody dopływającej min. l/min 5,8 6,2 Dopuszczalne ciśnienie MPa 12 13 Ciśnienie nominalne MPa 8 9 Przepływ l/min 5 5,5 Maksymalne ciśnienie na wejściu MPa 1 1 Funkcja AutoStop

Ciężar odpowiednio do EPTA-Procedure 01/2003 kg 6,7/7,0 7,7/8,4 Klasa ochrony /II /II Numer seryjny Zob. numer seryjny (tabliczka znamionowa) na myjce wysokociśnieniowej Podczas włączania urządzenia dochodzi do krótkotrwałych spadków napięcia. W przypadku niekorzystnych warunków sieciowych może dojść co zakłóceń pracy innych urządzeń. W przypadku impedancji źródła zasilania mniejszej niż 0,153 omów, nie należy się liczyć z żadnymi zakłóceniami. OBJ_BUCH-1953-004.book Page 83 Monday, June 10, 2013 10:39 AM84 | Polski F 016 L70 995 | (10.6.13) Bosch Power Tools Informacja na temat hałasu i wibracji Deklaracja zgodności Kategoria produktów: 27 Dokumentacja techniczna (2006/42/WE, 2000/14/WE): Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montaż i praca Uruchomienie urządzenia Dla własnego bezpieczeństwa Uwaga! Przed przystąpieniem do prac kon- serwacyjnych lub do czyszczenia urządzenia, urządzenie należy wyłączyć i wyjąć wtyczkę z gniazdka. Powyższe dotyczy również przypadków, gdy przewód zasilający jest przecięty, uszkodzony lub splątany. Napięcie robocze wynosi 230 V AC, 50 Hz (dla krajów nie należących do UE 220 V, 240 V – w zależności od modelu). Stosować wolno jedynie przedłużacze posiadające atest. Szczegółowych informacji można uzyskać w autoryzowanym punkcie serwisowym. Jeżeli do pracy z myjką wysokociśnieniową konieczne jest użycie przedłużacza, wymagane są następujące przekroje przewodu: – 1,5mm

do maks. 20 m długości – 2,5mm

do maks. 50 m długości Wskazówka: Jeśli stosowany jest przedłużacz, powinien on być – zgodnie z przepisami bezpieczeństwa – uziemiony i podłączony za pomocą wtyczki z przewodem uziemiającym instalacji elektrycznej. Zmierzone wartości hałasu wyznaczono zgodnie z dyrektywą 2000/14/WE (wysokość 1,60 m, odstęp 1 m). 3 600 ... HA7 1.. HA7 2.. Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: Poziom ciśnienia akustycznego Poziom natężenia dźwięku Niepewność pomiaru K Stosować środki ochrony słuchu! dB(A) dB(A)

Wartości łączne drgań (suma wektorowa z trzech kierunków) oznaczone zgodnie z EN 60335 wynoszą: Poziom emisji drgań a

Niepewność pomiaru K m/s

3 600 ... HA7 1.. HA7 2.. Oświadczamy z pełną odpowiedzialnością, że produkt przedstawiony w rozdziale „Dane techniczne“ odpowiada wymaganiom następujących norm i dokumentów normatywnych: EN 60335 – zgodnie z wymaganiami dyrektyw: 2011/65/UE, 2004/108/WE, 2006/42/WE, 2000/14/WE. 2000/14/WE: Gwarantowany poziom natężenia dźwięku Sposób oceny zgodności wg załącznika V. dB(A) 99 93 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Planowane działanie Rysunek Zakres dostawy 1 Składanie uchwytu 2 Podłączenie lancy do pistoletu 3 Przyłączenie węża wysokociśnieniowego/ pistoletu natryskowego 4 Nakładanie dyszy 5 Podłączenie wody 6 Włączanie/wyłączanie 7 Ustawianie strumienia dyszy 8 Podłączanie butli ze środkiem czyszczącym 9 Wyczyścić filtr 10 Wyczyścić dyszę 11 Przechowywanie pistoletu 12 Przechowywanie pistoletu/lancy/ dyszy podczas pracy 13 Osadzanie węża w uchwycie węża 14 Przechowywanie 15 Wybór osprzętu 16 Planowane działanie Rysunek OBJ_BUCH-1953-004.book Page 84 Monday, June 10, 2013 10:39 AMPolski | 85 Bosch Power Tools F 016 L70 995 | (10.6.13) W razie wątpliwości należy skonsultować wykwalifikowanego elektryka albo zwrócić się do najbliższego punktu serwisowego firmy Bosch. UWAGA: Przedłużacze niezgodne z przepisami mogą stanowić zagrożenie. Przedłużacz, wtyczka i łącznik wtykowy powinny mieć wodoszczelną budowę i być przeznaczone do zastosowań na zewnątrz pomieszczeń. Połączenia przewodów powinny znajdować się w stanie suchym i nie mogą leżeć na ziemi. Dla podwyższenia bezpieczeństwa pracy należy stosować wyłącznik różnicowoprądowy (RCD) o prądzie różnicowym, nie większym niż 30 mA. Wyłącznik ten powinien być kontrolowany przed każdym użyciem. Naprawy uszkodzonego przewodu przyłączeniowego może dokonać wyłącznie autoryzowany warsztat serwisowy firmy Bosch. Wskazówka dla produktów, nie sprzedawanych w Wielkiej Brytanii: UWAGA: Ze względu na bezpieczeństwo użytkownika wymagane jest, aby wtyk znajdujący się przy urządzeniu połączony był z kablem przedłużającym. Złącza kabla przedłużającego powinny być zabezpieczone przed bryzgami wody i być wykonane z gumy lub posiadać osłonę gumową. Przy łączeniu przewodów przedłużających należy stosować dodatkowe elementy zabezpieczające przed samoczynnym rozłączeniem się. Należy uważać, gdyż niniejsze urządzenie nigdy nie powinno być uruchamiane bez wody. Praca urządzenia Włączanie Wąż doprowadzający wodę (nie wchodzi w skład dostawy) podłączyć do kranu z wodą i do urządzenia. Upewnić się, czy włącznik sieciowy znajduje się w pozycji „0“ i podłączyć urządzenie do źródła zasilania. Odkręcić kurek z wodą. Uruchomić blokadę włącznika (tylny włącznik na rękojeści), aby odsłonić spust. Nacisnąć spust do końca, aż do uzyskania równomiernego przepływu wody. W urządzeniu i wężu wysokociśnieniowym nie powinno się znajdować powietrze. Zwolnić spust. Uruchomić blokadę włącznika (przedni włącznik na rękojeści). Przekręcić wyłącznik sieciowy. Pistolet natryskowy skierować w dół. Uruchomić blokadę włącznika, aby odsłonić spust. Wcisnąć całkowicie spust. Funkcja AutoStop Urządzenie automatycznie wyłącza silnik, natychmiast po zwolnieniu spustu, znajdującego się na rękojeści pistoletu. Wskazówki dotyczące pracy Wskazówki ogólne Należy upewnić się, czy myjka wysokociśnieniowa stoi na równym podłożu. Nie należy ciągnąć węża wysokociśnieniowego zbytnio do przodu. Nie należy też ciągnąć myjki wysokociśnieniowej za wąż. Może to spowodować niestabilną pozycję myjki wysokociśnieniowej lub jej upadek. Nie zaginać węża wysokociśnieniowego i nie jeździć po nim pojazdami silnikowymi. Wąż wysokociśnieniowy należy chronić przed ostrymi krawędziami oraz rogami. Nie stosować dyszy rotacyjnej do mycia pojazdów silnikowych. Ostrzeżenie! Patio Cleaners nadaje się do pracy wyłącznie na równych powierzchniach! Nie należy go stosować do czyszczenia schodów i płaszczyzn pionowych. W żadnym wypadku nie wolno dotykać dyszy rotacyjnej, gdy jest ona uruchomiona! Wskazówki robocze dotyczące stosowania środków myjących Należy stosować wyłącznie środki czyszczące, które w sposób jednoznaczny określone zostały jako przystosowane do myjek wysokociśnieniowych. Aby chronić środowisko naturalne zalecamy oszczędne stosowanie środków czyszczących. Należy brać pod uwagę umieszczone na pojemniku zalecenia dotyczące rozcieńczenia. Zalecana metoda czyszczenia 1 etap: Rozmiękczanie brudu Należy korzystać z funkcji dozowania piany dyszy 3 w 1; środek czyszczący należy oszczędnie dozować. 2 etap: Usuwanie brudu Usunąć rozpuszczony brud usunąć za pomocą wysokiego ciśnienia. Wskazówka: Przy czyszczeniu pionowych powierzchni należy rozpocząć nakładanie środka czyszczącego od dołu i stopniowo przesuwać się ku górze. Spłukiwać od góry do dołu. OBJ_BUCH-1953-004.book Page 85 Monday, June 10, 2013 10:39 AM86 | Polski F 016 L70 995 | (10.6.13) Bosch Power Tools Lokalizacja usterek Symptomy Możliwa przyczyna Usunięcie usterki Brak rozruchu silnika Odłączona wtyczka Podłączyć wtyczkę Gniazdko jest uszkodzone Podłączyć urządzenie do innego gniazdka Zadziałał bezpiecznik Wymienić bezpiecznik Przedłużacz jest uszkodzony Spróbować uruchomić urządzenie bez przedłużacza Zadziałał wyłącznik przeciwprzeciążeniowy silnika Chłodzić silnik 15min. Zamarzniętęty Rozmrozić pompę, wąż doprowadzający wodę lub osprzęt Silnik zatrzymuje się Zadziałał bezpiecznik Wymienić bezpiecznik Nieprawidłowe napięcie zasilania Sprawdzić napięcie sieci – musi ono odpowiadać danym na tabliczce znamionowej urządzenia Zadziałał wyłącznik przeciwprzeciążeniowy silnika Chłodzić silnik 15min. Bezpiecznik zadziałał Zbyt słaby bezpiecznik Podłączyć do obwodu elektrycznego, zabezpieczonego odpowiednio do mocy myjki wysokociśnieniowej Silnik działa, ale nie ma ciśnienia Dysza częściowo zatkana Wyczyścić dyszę Słychać pracę silnika, ale nie widać działania Niewystarczające napięcie sieciowe Skontrolować, czy napięcie sieciowe odpowiada danym podanym na tabliczce znamionowej. Zbyt niskie napięcie spowodowane zastosowaniem przedłużacza Sprawdzić, czy użyty został odpowiedni przedłużacz Urządzenie było nieużywane przez dłuższy okres czasu Skontaktować się z autoryzowanym serwisem Bosch Problemy z funkcją AutoStop Skontaktować się z autoryzowanym serwisem Bosch Pulsacyjne zmiany ciśnienia Powietrze w wężu do wody lub w pompie Uruchomić myjkę wysokociśnieniową i wykonać przebieg przy otwartym pistolecie, otwartym przepływie wody i przy dyszy ustawionej na niskie ciśnienie, aż do ustabilizowania się ciśnienia roboczego Nieodpowiedni dopływ wody Sprawdzić zgodność przyłącza wody z danymi technicznymi. Minimalna średnica zastosowanego węża doprowadzającego wodę to 1/2" lub Ø 13 mm Zatkany filtr Wyczyścić filtr Ściśnięty lub zgięty wąż doprowadzający wodę Wyprostować splątany wąż doprowadzający wodę Zbyt długi wąż wysokociśnieniowy Odłączyć przedłużacz węża wysokociśnieniowego (maksymalna jego długość to 7 m) Ciśnienie jest stabilne, ale zbyt niskie Wskazówka: Niektóre akcesoria mogą spowodować spadek ciśnienia Zużyta dysza Wymienić dyszę Zużyty zawór włączający/wyłączający Nacisnąć spust pięciokrotnie w krótkich odstępach czasu Silnik pracuje, ale ciśnienie jest niskie lub nie występuje w ogóle ciśnienie robocze Brak dopływu wody Podłączyć dopływ wody Zatkany filtr Wyczyścić filtr Zatkana dysza Wyczyścić dyszę OBJ_BUCH-1953-004.book Page 86 Monday, June 10, 2013 10:39 AMPolski | 87 Bosch Power Tools F 016 L70 995 | (10.6.13) Konserwacja i serwis Konserwacja Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy wyjąć wtyczkę z gniazda i zdemontować podłączenie do wody. Wskazówka: Następujących czynności konserwacyjnych należy dokonywać regularnie, aby zagwarantować długą i wydajną pracę urządzenia. Regularnie kontrolować urządzenie pod kątem oczywistych usterek, takich jak luźne połączenia i zużyte lub uszkodzone elementy konstrukcyjne. Kontrolować, czy osłony urządzenia i zabezpieczenia są w pełni sprawne i właściwie zamontowane. Przed rozpoczęciem pracy z urządzeniem należy przeprowadzić wszelkie konieczne konserwacje i naprawy. Jeśli urządzenie, mimo starannych metod produkcji i kontroli uległoby awarii, naprawę powinien przeprowadzić autoryzowany serwis narzędzi ogrodowych firmy Bosch. Przy wszystkich zgłoszeniach i zamówieniach części zamiennych konieczne jest podanie dziesięciocyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej urządzenia. Po zakończeniu użytkowania/Przechowywanie Uruchomić włącznik/wyłącznik, a następnie spust, aby opróżnić wąż wysokociśnieniowy. Przy pomocy miękkiej szczotki i szmatki dokładnie wyczyścić zewnętrzne elementy myjki wysokociśnieniowej. Nie wolno używać wody, rozpuszczalników i nabłyszczaczy. Usunąć wszystkie zabrudzenia, w szczególności z otworów wentylacyjnych silnika. Przechowywanie po upływie sezonu: Należy opróżnić pompę z wody, uruchomiając silnik na parę sekund i naciskając kilkakrotnie spust. Nie wolno stawiać na urządzeniu żadnych przedmiotów. Urządzenie należy przechowywać w miejscu chronionym przed mrozem. Upewnić się, że przewód nie zakleszczył się podczas magazynowania. Nie zginać węża wysokociśnieniowego. Obsługa klienta oraz doradztwo dotyczące użytkowania www.bosch-do-it.com Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Szyszkowa 35/37 02-285 Warszawa Tel.: [phone] Faks: 22 7154441 E-Mail: [e-mail] Infolinia Działu Elektronarzędzi: 801 100900 (w cenie połączenia lokalnego) E-Mail: [e-mail] www.bosch.pl Ochrona środowiska Nie dopuszczać do przedostawania się środków chemicznych szkodliwych dla środowiska do gleby, wody gruntowej, stawów, rzek itp. W przypadku stosowania preparatów czyszczących, należy przestrzegać danych zawartych na opakowaniu, w tym zalecanych stężeń. W przypadku czyszczenia pojazdów silnikowych, należy przestrzegać przepisów lokalnych: Nie dopuszczać, by zmywany olej przedostawał się do cieków wodnych. Usuwanie odpadów Myjkę wysokociśnieniową, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska. Nie wolno wyrzucać myjek wysokociśnieniowych do odpadów z gospodarstwa domowego! Myjka uruchamia się samoczynnie Nieszczelna pompa lub pistolet Skontaktować się z autoryzowanym serwisem Bosch Urządzenie jest nieszczelne Pompa jest nieszczelna Niewielkie przepuszczanie wody jest dopuszczalne. W przypadku znacznego przepuszczania wody należy skontaktować się z punktem obsługi klienta. Nie zasysany jest środek czyszczący Dysza regulowana w pozycji wysokie ciśnienie Należy korzystać z funkcji dozowania piany dyszy 3 w 1 Środek czyszczący jest zbyt gęsty Rozcieńczyć wodą Wąż wysokociśnieniowy był przedłużany. Podłączyć oryginalny wąż wysokociśnieniowy. Zanieczyszczenia lub zwężenie w obiegu środka czyszczącego Przepłukać czystą wodą i usunąć zwężenie Jeżeli problem nie został usunięty należy skontaktować się z Bosch Service Center. Symptomy Możliwa przyczyna Usunięcie usterki OBJ_BUCH-1953-004.book Page 87 Monday, June 10, 2013 10:39 AM88 | Česky F 016 L70 995 | (10.6.13) Bosch Power Tools Tylko dla państw należących do UE: Zgodnie z europejską wytycznymi Europejskiej Dyrektywy 2012/19/UE o starych, zużytych narzędziach elektrycznych i elektronicznych i jej stosowania w prawie krajowym, wyeliminowane niezdatne do użycia narzędzia elektryczne i elektroniczne należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnego z zasadami ochrony środowiska. Zastrzega się prawo dokonywania zmian. Česky Bezpečnostní upozornění Vysvětlivky obrázkových symbolů Všeobecné upozornění na nebezpečí. Vodní paprsek nikdy nesměrujte na osoby, zvířata, stroj nebo elektrické díly. Pozor: vysokotlaký paprsek může být nebezpečný, pokud se použije nedovoleným způsobem. Podle platných předpisů nesmí být zařízení bez oddělovače systémů připojeno na vodovodní síť pitné vody. Použijte oddělovač systémů podle IEC 61770 typ BA. Voda, která proteče oddělovačem systémů, už není pitná voda. Bezpečnostní upozornění pro vysokotlaké čističe Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Na stroji umístěné výstražné a upozorňovací štítky podávají důležitá upozornění pro bezpečný provoz. Vedle upozornění v návodu k provozu musí být respektovány všeobecné bezpečnostní předpisy a předpisy pro prevenci úrazů. Připojení do sítě Napětí zdroje proudu musí souhlasit s údaji na typovém štítku stroje. Je doporučeno připojit tento stroj jen na zásuvku, která je jištěna proudovým chráničem s vybavovacím proudem 30 mA. Vytáhněte zástrčku ze zásuvky i tehdy, když ponecháte stroj jen na krátký čas bez dozoru. Elektrické napájení musí vyhovovat IEC 60364-1. Pokud je nutné nahrazení přívodního elektrického vedení, pak to nechte provést od výrobce, jeho autorizovaného zákaznického servisu nebo od k tomu určené osoby, aby se zabránilo ohrožení bezpečnosti. Síťovou zástrčku nikdy neuchopujte mokrýma rukama. Síťovou zástrčku během práce se strojem nevytahujte. Připojovací síťový kabel nebo prodlužovací kabel nepřejíždějte, nepřiskřípněte nebo jím neškubejte, poněvadž jinak by se mohl poškodit. Kabel chraňte před horkem, olejem a ostrými hranami. Stroj nepoužívejte, pokud jsou síťový kabel nebo důležité díly, jako vysokotlaká hadice, stříkací pistole nebo bezpečnostní vybavení, poškozené. Pozor: prodlužovací kabely nevyhovující předpisům mohou být nebezpečné. Při používání prodlužovacího kabelu musejí být zástrčka i spojka ve vodotěsném provedení. Prodlužovací kabel musí mít průřez vodičů podle údajů v návodu k provozu a musí být chráněný proti stříkající vodě. Zástrčkový spoj nesmí ležet ve vodě. Pokud se mění zástrčka na kabelu napájení el. proudem nebo na prodlužovacím kabelu, musí zůstat zachována ochrana proti stříkající vodě a mechanická stabilita. Připojení vody Dbejte předpisů firmy zásobující Vás vodou. Šroubení všech připojovacích hadic musí těsnit. Používejte pouze zesílenou hadici průměru 12,7 mm (1/2"). Stroj by nikdy neměl být připojený na zdroj pitné vody bez zpětného ventilu. Voda, která protekla zpětným ventilem, se už nepokládá za pitnou. Vysokotlaká hadice nesmí být poškozená (nebezpečí prasknutí). Poškozená vysokotlaká hadice se musí neprodleně vyměnit. Smějí se používat pouze výrobcem doporučené hadice a spoje. Vysokotlaké hadice, armatury a spojky jsou důležité pro bezpečnost stroje. Používejte pouze výrobcem doporučené hadice, armatury a spojky. Na vodovodní přípojce se smí používat pouze čistá nebo filtrovaná voda. Použití Před použitím zkontrolujte řádný stav a provozní bezpečnost stroje s příslušenstvím. Jestliže stav není bezvadný, nesmí být používán. Nemiřte vodním paprskem na sebe ani na jiné osoby kvůli očištění oděvu nebo obuvi. Nesmí se nasávat žádné kapaliny s obsahem rozpouštědel, neředěné kyseliny, aceton nebo rozpouštědla včetně benzínu, ředidel na barvy a topného oleje, poněvadž jejich rozprašované mlhy jsou vysoce zápalné, výbušné a jedovaté. Při nasazení stroje v nebezpečných prostorech (např. čerpací stanice) je třeba dbát příslušných bezpečnostních předpisů. Provoz v prostorech s nebezpečím výbuchu je zakázán. Stroj musí mít stabilní podklad. OBJ_BUCH-1953-004.book Page 88 Monday, June 10, 2013 10:39 AMČesky | 89 Bosch Power Tools F 016 L70 995 | (10.6.13) Používejte pouze čistící prostředky doporučené výrobcem stroje a dbejte varovných upozornění výrobce a upozornění k použití a k likvidaci. Všechny vodivé díly v pracovním prostoru musí být s ochranou proti stříkající vodě. Páčka spouště stříkací pistole nesmí být při provozu zajištěna v poloze „ON“. Noste vhodný ochranný oděv proti stříkající vodě. Nepoužívejte stroj v dosahu jiných osob, ledaže mají tyto osoby na sobě ochranný oděv. Noste, je-li to nutné, vhodné ochranné vybavení (PSA) proti stříkající vodě, např. ochranné brýle, ochrannou masku proti prachu atd., abyste byli chráněni před vodou, částicemi a/nebo aerosoly, které se od předmětů odrážejí. Vysoký tlak může nechat objekty odrazit. Noste, je-li to nutné, vhodné osobní ochranné vybavení, např. ochranné brýle. Pro zabránění poškození pneumatik motorových vozidel/ventilků vysokotlakým paprskem čistěte jen s odstupem nejméně 30 cm. Prvním příznakem toho je změna zabarvení pneumatik. Poškozené pneumatiky motorových vozidel/ventilky jsou životu nebezpečné. Materiály s obsahem azbestu a další, jež obsahují látky ohrožující zdraví se nesmí ostřikovat. Doporučené čistící prostředky nepoužívejte neředěné. Výrobky jsou jen potud bezpečné, pokud neobsahují žádné kyseliny, louhy nebo látky poškozující životní prostředí. Doporučujeme uchovávat čistící prostředky mimo dosah dětí. Při kontaktu čistícího prostředku s očima je okamžitě důkladně opláchněte vodou, při spolknutí okamžitě konzultujte s lékařem. Vysokotlaký čistič nikdy nepoužívejte bez filtru, se znečištěným nebo poškozeným filtrem. Při použití vysokotlakého čističe bez filtru nebo se znečištěným či poškozeným filtrem zaniká záruka. Kovové díly mohou být po delším používání horké. Je-li to nutné, noste ochranné rukavice. Při špatných povětrnostních podmínkách, zejména při nastupující bouřce, s vysokotlakým čističem nepracujte. Obsluha Obsluhující osoba smí stroj používat jen v souladu s určením. Zohledněte místní dané skutečnosti. Při práci dávejte pozor na ostatní osoby, zvláště děti. Stroj smí být používán pouze osobami, jež jsou seznámeny s používáním a ovládáním nebo osoby, které mohou podat důkaz, že můžou tento stroj obsluhovat. Stroj nesmí provozovat děti a mladiství. Děti by měly být pod dohledem, aby bylo zajištěno, že si se strojem nehrají. Toto zařízení mohou používat osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi či nedostatečnými zkušenostmi a vědomostmi, pokud jsou pod dohledem nebo byly instruovány ohledně bezpečného zacházení se zařízením a chápou s tím spojená nebezpečí. Stroj, když je zapnutý, nesmí být ponechán bez dozoru. Vodní paprsek vystupující z vysokotlaké trysky vytváří zpětný ráz. Proto držte stříkací pistoli a kopí pevně oběma rukama. Přeprava Před přepravou stroj vypněte a zajistěte. Údržba Před všemi pracemi čištění a údržby a před výměnou příslušenství stroj vypněte. Vytáhněte zástrčku, jestliže bude stroj provozován se sítovým napětím. Opravy smí provádět pouze autorizovaný servis Bosch. Příslušenství a náhradní díly Smí se použít pouze příslušenství a náhradní díly, jež jsou uvolněny výrobcem. Originální příslušenství a originální náhradní díly zaručují bezporuchový provoz stroje. Symboly Následující symboly mají význam pro čtení a pochopení návodu k provozu. Zapamatujte si symboly a jejich význam. Správná interpretace symbolů Vám pomůže elektronářadí lépe a bezpečněji používat. Určené použití Stroj je určen k čištění ploch a objektů venku, pro stroje, vozidla a čluny, pokud se použije příslušné příslušenství jako např. firmou Bosch schválený čistící prostředek. Určující použití se vztahuje na teplotu okolí mezi 0 °C a 40 ° C. Tento výrobek není vhodný pro průmyslové nasazení. Symbol Význam Směr pohybu Hmotnost Zapnuto Vypnuto Lo Nízký tlak Hi Vysoký tlak Příslušenství OBJ_BUCH-1953-004.book Page 89 Monday, June 10, 2013 10:39 AM90 | Česky F 016 L70 995 | (10.6.13) Bosch Power Tools Technická data Informace o hluku a vibracích Prohlášení o shodě Kategorie výrobků: 27 Technická dokumentace (2006/42/ES, 2000/14/ES) u: Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen
