| Termék típusa | Elektromos radiátor |
| Modell | KH 3433 |
| Márka | Clatronic |
| Tápfeszültség | 230 V~, 50 Hz |
| Maximális teljesítmény | 2000 W |
| Teljesítmény beállítások | 750 W / 1250 W / 2000 W |
| Védelmi osztály | I |
| Nettó tömeg | Kb. 3,85 kg |
| Méretek (kb. M x Sz x Mé) | 60 x 51 x 15 cm |
| Szerelés típusa | Padlóra vagy falra |
| Ventilátor | Igen, fűtéstől független |
| Állítható termosztát | Igen |
| Fagyvédelem | Igen |
| Túlmelegedés elleni védelem | Igen, kézi visszaállítással |
| Minimális biztonsági távolság | 1 m gyúlékony tárgyaktól |
| Használat fürdőszobában | Nem, kivéve ha legalább 1,25 m távolságra van káddal/zuhanyzótól |
| Mellékelt tartozékok | Lábak, falitartók, tiplik, csavarok |
| Tisztítás | Száraz vagy nedves ruhával, súrolószer nélkül |
| Javíthatóság | Ne javítsa saját maga, forduljon szakemberhez |
| Tápkábel hossza | Kb. 1,5 m |
Gyakran ismételt kérdések - KH 3433 CLATRONIC
Felhasználói kérdések a következőről KH 3433 CLATRONIC
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Elektromos radiátor PDF formátumban ingyenesen! Találja meg kézikönyvét KH 3433 - CLATRONIC és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. KH 3433 márka CLATRONIC.
HASZNÁLATI ÚTMUTATÓ KH 3433 CLATRONIC
Összeszerelés, tartozékok, kapcsolók....Oldal 3
Használati utasítás. ....Oldal 47
Müszaki adatok....Oldal 51
Hulladékkezelés ....Oldal 52
УКРАЇНСВКА
3MICT

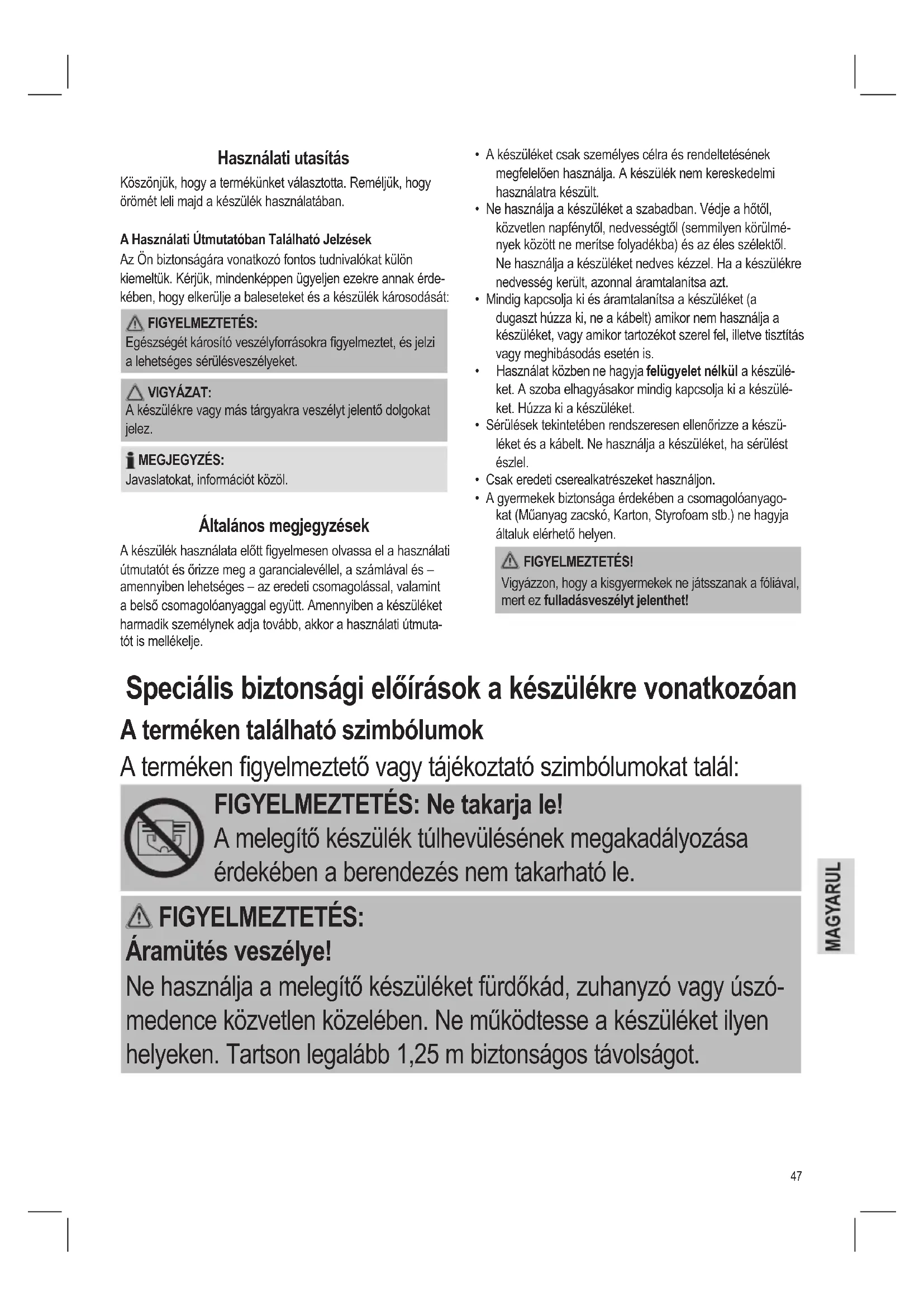

Köszönjük, hogy a termékünket választotta. Reméljük, hogy örömét leli majd a készülék használatában.
A Használati Útmutatóban Található Jelzések
Az Ön biztonságára vonatkozó fontos tudnivalókat külön kiemeltük. Kérjük, mindenképpen ügyeljen ezekre annak érdekében, hogy elkerülje a baleseteket és a készülék károsodását:
FIGYELMEZTETÉS:
Egészségét károsító veszélyforrásokra figyelmeztet, és jelzi a lehetséges sérülésveszélyeket.
VIGYÁZAT:
A készülékre vagy más tárgyakra veszélyt jelentő dolgokat jelez.
MEGJEGYZÉS:
Javaslatokat, információt közöl.
Általános megjegyzések
A készülék használata előtt figyelmesen olvassa el a használati útmutatót és örizze meg a garancialevéllel, a számlával és – amennyiben lehetséges – az eredeti csomagolással, valamint a belső csomagolóanyaggal együtt. Amennyiben a készüléket harmadik személynek adja tovább, akkor a használati útmutatót is mellékelje.
- A készüléket csak személyes célra és rendeltetésének megfelelően használja. A készülék nem kereskedelmi használatra készült.
- Ne használja a készüléket a szabadban. Védje a hőtől, közvetlen napfénytől, nedvességtől (semmilyen körülmények között ne merítse folyadékba) és az éles szélektől. Ne használja a készüléket nedves kézzel. Ha a készülékre nedvesség került, azonnal áramtalanítsa azt.
- Mindig kapcsolja ki és áramtalanítsa a készüléket (a dugaszt húzza ki, ne a kábelt) amikor nem használja a készüléket, vagy amikor tartozékot szerel fel, illetve tisztítás vagy meghibásodás esetén is.
- Használat közben ne hagyja felügyelet nélkül a készüléket. A szoba elhagyásakor mindig kapcsolja ki a készüléket. Húzza ki a készüléket.
- Sérülések tekintetében rendszeresen ellenőrizze a készüléket és a kábelt. Ne használja a készüléket, ha sérülést észlel.
- Csak eredeti cserealkatrészeket használjon.
- A gyermekek biztonsága érdekében a csomagolóanyagokat (Műanyag zacskó, Karton, Styrofoam stb.) ne hagyja általuk elérhető helyen.
FIGYELMEZTETÉS!
Vigyázzon, hogy a kisgyermekek ne játsszanak a fóliával, mert ez fulladásveszélyt jelenthet!
Speciális biztonsági előírások a készülékre vonatkozóan A terméken található szimbólumok
A terméken figyelmeztető vagy tájékoztató szimbólumokat talál:
FIGYELMEZTETÉS: Ne takarja le!
A melegítő készülék túlhevülésének megakadályozása érdekében a berendezés nem takarható le.
FIGYELMEZTETÉS:
Áramütés veszélye!
Ne használja a melegítő készüléket fürdókád, zuhanyzó vagy úszó-medence közvetlen közelében. Ne működtesse a készüléket ilyen helyeken. Tartson legalább 1,25 m biztonságos távolságot.
FIGYELMEZTETÉS:
Égésveszély
- A termék bizonyos alkatrészei nagyon felforrósodhat, és égési sérülést okozhat. Ne hagyja börfeülettel ettel érintkezni.
- Gyermekek és sérülékeny személyek jelenétében legyen különösen körültekintő.
- A kiáramló levegő eléri akár a 110°C-os hőmérsékletet is! Ne hagyja, hogy a gyerekek felügyelet nélkül játsszanak a készülék közelében.
Robbanásveszély
A készülék belsejében izzó, forró alkatrészek találhatók. Ne használ- ja a készüléket gyúlékony vagy robbanásveszélyes folyadékok vagy gázok környezetében!
VIGYÁZAT:
- Ez egy kisegítő melegítő készülék. Ne hagyja felügyelet nélkül hosszabb időre. Ne hagyja el az otthonát, ha a készülék be van kapcsolva.
Biztonsági távolság
- A melegítő készüléket ne állítsa közvetlenül egy fali csatlakozó alá.
- Tartson 1 m biztonsági távolságot a nagyon gyúlékony tárgyaktól, mint a függöny, bútor stb.
Válasszon megfelelő helyet a készülék számára!
- A készüléket csak felállított helyzetben használja.
- Állítsa a készüléket egy egyenletes, hőálló felületre, ha nem szereli fel a falra.
- Mindig úgy állítsa be a készüléket, hogy a levegő szabadon áramolhasson be és ki egyaránt.
VIGYÁZAT:
Túlmelegedés kockázata
Ne fütsön 4 négyzetméternél kisebb szobát a készülékkel.
- A túlhevülés elleni védelem véletlen kiiktatását megelőzendő a készüléket tilos külső kapcsoló eszközön, például időzítőn keresztül működtetni vagy rendszer ki- és bekapcsolt áramkörre kötni.
- Ügyeljen arra, hogy a tápkábel ne feküdjön a készüléken. Vezesse el a padlón a készülék hátuljától.
- A készüléket eltárolása előtt hagyja teljesen lehűlni.
- Ne dugjon semmilyen tárgyat a készülékbe.
- A készüléket 8 éves és idősebb gyerekek és csökkent fizikai, érzékszervi vagy értelmi képességű személyek és akiknek nincs meg a tapasztalatuk és tudásuk ehhez, csak akkor használhatják, ha felügyelet alatt állnak vagy a ké-szülék biztonságos használatára megtanították őket és megértették az érintett veszélyeket.
- A gyerekek nem játszhatnak a készülékkel.
- A tisztítást és karbantartást gyerekek felügyelet nélkül nem végezhetik.
- A 3 év alatti gyermekeket távol kell tartani a készüléktől, kivéve, ha folyamatos felügyelet alatt állnak.
- A 3 és 8 év közötti gyermekek felügyelet mellett be és kikapcsolhatják a készüléket, és kioktathatók a készülék biztonságos használatára, és ha megértik az ezzel járó kockázatokat, akkor a készüléket a használati helyén és normal állapotában használhatják.
- A 3 és 8 év közötti gyermekek nem csatlakoztathatják a készülék dugalját a fali aljzatba, nem tisztíthatják és/vagy nem végezhetnek felhasználói karbantartást a készüléken.
- Ne javítsa saját kezűleg a készüléket. Lépjen kapcsolatba a hivatalos szervizzel. A veszélyek elkerülése érdekében a sérült hálózati
kábelt a gyártónak, a szerviznek vagy más szakképzett szakembernek egy azzal egyenértéküre kell kicserélni.
Mellékelt tartozékok (2. ábra)
1 Melegítő készülék
2 Lábak
2 Bal oldali szerelőkeret (Távtartók)
2 Jobb oldali szerelökeret (Távtartók)
4 Tiplik
4 Csavarok, 35 mm, a falra rögzítéshez
8 Csavarok, 17 mm, a lábak felszereléséhez
2 Csavarok, 14 mm, az alsó szerelökeretekhez
A készülék kicsomagolása
- Vegye ki a készüléket a csomagolásból.
- Távolítsa el az összes csomagolóanyagot, úgymint a fóliákat, töltőanyagot, kábelrögzítőket és a kartonpapírt.
- Ellenőrizze a csomagot, hogy minden megvan-e.
i MEGJEGYZÉS:
A gyártási maradékok vagy a por összegyűlhetett a készüléken. Javasoljuk, hogy a „Tisztítás” részben leírtak szerint tisztítsa meg a készüléket.
Összeszerelés
1 A lábak felszerelése
FIGYELMEZTETÉS:
- Ha a készüléket padlóra helyezve szeretné használni, fel kell szerelnie a mellékelt lábakat.
- Csak a mellékelt csavarokat használja, melyek 17 mm hosszúak. A túl mélyen becsavart csavarok (a túl hosszú csavarok) károsíthatják a készüléket illetve veszélyt jelenthetnek az életére és az egészségére.
- Óvatosan fektesse a készüléket a lapos oldalára.
- Csavarozza fel a két lábat a négy 17 mm-es csavarral a készülék alapzatára.
2 Falra szerelés
A készülék falra is felszerelhető a mellékelt tartozékok segítségével (2. ábra). Ehhez ne szerelje össze előre a lábakat.
A falnak minimum 10 cm vastagságúnak kell lennie.
FIGYELMEZTETÉS:
- A melegítő készülék csak a többi tárgytól való alábbi minimális távolságok betartásával szerelhető fel a falra:
Fent 60 cm
Alul 25 cm
Oldalt 25 cm
Elöl 50 cm
- Mindenekelött ellenőrizze, hogy nem károsítja az esetlegesen a falba lévő rejtett kábeleket!
VIGYÁZAT:
A következő feladatokhoz kézügyesség szükséges. Ha kell, kérje szakember segítségét.
i MEGJEGYZÉS:
A készüléket egyszerűen csak fel kell akasztani a felső szerelőkeretekre.
Javasoljuk, hogy rögzítse a készüléket a falon az alsó távtartók segítségével. Ezek biztosítják, hogy ne lehessen véletlenül leakasztani.
- Tegye oldalra a felső szereléshez való bal és a jobb oldali szerelőkeretet.
- Csavarozza a másik két szerelőkeretet a burkolat hátuljára a 14 mm csavarokkal (lásd az 1b. ábrát).
- Mérje le a magasságot, amelyre a készüléket szeretné rögzíteni.
- A két mélyedés közötti távolság a készülék hátulján 510 mm. Adjon hozzá 10 mm-t szerelőkeretenként. Ez azt jelenti, hogy a két furatot 530 mm távolságra kell elkészíteni.
- Csavarozza a két felső szerelőkeretet a falra a 35 mm-es csavarokkal és a tiplikkel.
- Akassza a burkolatot a keretekre. Ehhez lásd a készülék hátoldalát az 1a. ábrán.
- Jelölje ki a furatokat a falon az alsó távtartókhoz.
- Miután kifúrta azokat a furatokat, csavarozza a kereteket a falra.
Elektromos csatlakozás
Áramellátás
A készülék maximálisan akár 2000 W-os energiát is fogyaszthat. Ennél a csatlakoztatási értéknél ajánlatos egy külön tápvezeték, amely egy 16 A-es háztartási védőkapcsolón keresztül van biztosítva.
VIGYÁZAT: Túlterhelés!
- Ha hosszabbítót használ, ennek legalább 1,5 mm vezetékátmérője legyen.
- Ne használjon elosztót, mivel ez a készülék nagyon erős teljesítményű.
Csatlakozás
- Ellenőrizze, hogy a készülék ki van kapcsolva. A hőmér-séklet szabályzót „MIN“-ra kell állítani. A jelzőfényeknek ki kell aludniuk.
- Győződjék meg róla, hogy egyezike a készülék feszültsége (lásd típuscímke) a hálózati feszültséggel.
- A csatlakozót csak előírásszerűen beszerelt földelt dugaljba Hz csatlakoztassa.
Használati útmutató (3. ábra)
Termosztát
A termosztát (IV) egy hömérsékletvezérelt kapcsoló.
Funkciókapcsoló
Fütés
A fütési teljesítményt a teljesítmény-beállítások határozzák meg. 3 beállítás választható ki a fütési teljesítmény optimalizálásához:
$$ \begin{array}{l} \text { I funkciókapcsoló } = 7 5 0 \mathrm{W} \ \text { II funkciókapcsoló } = 1 2 5 0 \mathrm{W} \ \mathrm{I} + \mathrm{II} \text { funkciókapcsoló } = 2 0 0 0 \mathrm{W} \ \end{array} $$
Ventilátor
A ventilátort (III) a fütéstöl függetlenül is használhatja.
Használat
A következő alkalmazásokra használhatja a készüléket:
a) A melegítő készülék három szintjének beállítása.
Ehhez a termosztátnak bekapcsolva kell lennie.
b) A ventilátor bekapcsolása.
Ehhez a termosztátnak bekapcsolva kell lennie.
c) A ventilátor és a melegítés bekapcsolása.
Ehhez a termosztátnak bekapcsolva kell lennie.
d) A szobahömérséklet beállítása.
e) A szoba hömérsékletének fagypont felett tartása.
i MEGJEGYZÉS:
Az egyes funkciók jelzőlámpái jelzik az üzemmódot.
A szoba felmelegítése a kívánt hőmérsékletre
- Állítsa a termosztátot „MAX” állásba.
- Kapcsolja be a melegítő egyik vagy mindkét funkciókapcsolóját. A kapcsolókban lévő jelzőlámpák kigyulladnak.
- A kívánt szobahömérséklet elérése után lassan állítsa visszafelé a termosztátot, amíg a készülék ki nem kapcsol. A jelzőlámpa kialszik.
i MEGJEGYZÉS:
A termosztát fenntartja a szoba beállított hőmérsékletét. A folyamat során a melegítő készülék és a ventilátor automatikusan be- és kikapcsolnak.
Fagyvédelem
i MEGJEGYZÉS:
A fagyvédelem a szoba méretétől függ.
- Állítsa a termosztátot a lehető legközelebb a „MIN” álláshoz.
- Kapcsolja be a melegítő mindkét funkciókapcsolóját.
Ebben az állásban a melegítő készülék állandóan fenntartja a fagypont feletti hömérsékletet.
Kikapcsolás
- Állítsa a funkciókapcsolót kikapcsolt állásba. A jelzőlámpák kialszanak.
- Állítsa a termosztátot a lehető legközelebb a „MIN” álláshoz.
- Húzza ki a tápkábelt az aljzatból.
Túlhevülés elleni védelem
A készülék el van látva túlhevülés elleni védelemmel, ami túlhevülés esetén automatikusan kikapcsolja a készüléket.
A túlhevülés elleni leállítás funkció nem áll vissza automatikusan. A készülék ismételt használatához járjon el a következő módon:
- Kapcsolja kikapcsolt állásba a funkciókapcsolót. Állítsa a termosztátot „MIN“ állásba. Húzza ki a tápkábelt. Újbóli használat előtt körülbelül 15 percre hagyja lehűlni a készüléket.
- Túlhevült a készülék? Ellenőrizze, hogy a melegítő légbemenete vagy szellőzőnyilása nincs-e elzáródva. Ha szükséges, szüntesse meg az akadályt.
Abban az esetben, ha a túlhevülés elleni védelem egy rövid idő után kikapcsolja a készüléket, valószínűleg meghibásodott.
- Kapcsolja ki újra a készüléket, és húzza ki a hálózatból.
- Ellenőriztesse a készüléket a kereskedővel vagy a szervizzel.
Tisztítás
FIGYELMEZTETÉS:
- Tisztítás előtt mindig húzza ki a csatlakozó dugaszt a konnektorból, és várjon, amíg le nem hül készülék.
- Ne merítse a készüléket vízbe. Ez elektromos áramütést vagy tüzet okozhat.
VIGYÁZAT:
- Ne használjon drótkefét vagy más súroló hatású tárgyat.
- Ne használjon agresszív vagy súroló hatású tisztítószert.
- Egy száraz ruhával törölje le a port a készülékről.
- Egy nedves ruhát (nem vizest) használhat a foltok eltávolítására.
Műszaki adatok
Típus: KH 3433
Áramforrás: 230 V\~, 50 Hz
Energiafogyasztás:....2000 W
Védelmi osztály:....
Nettó tömeg:....kb. 3,85 kg
A müszaki és kivitelezési módosítások jogát a folyamatos termékfejlesztés miatt fenntartjuk.
Ezt a készüléket az Európa Tanács minden vonatkozó aktuális irányelve szerint (pl. elektromágnesesség-elviselő képesség vagy kisfeszültség-elviselő képesség) ellenőriztük, és a leg-újabb biztonságtechnikai előírások szerint készült.
Hulladékkezelés
A „Kerekes Szeméttároló” Szimbólum Jelentése
Óvja a környezetet, ne a háztartási hulladékkal semmisítse meg az elektromos készülékeket.
A fölösleges vagy hibás elektromos készülékeket a helyi gyűjtőpontokban adja le.
Segítsen elkerülni a helytelen hulladékkezelésböl eredő környezeti és egészségügyi hatásokat.
Hozzájárulhat a régi elektromos és elektronikus készülékek újrahasznosításához vagy más módon való hasznosításához.
A gyűjtőpontokról a helyi hatóságok adhatnak felvilágosítást.
