Tipo de producto	Radiador eléctrico
Modelo	KH 3433
Marca	Clatronic
Alimentación	230 V~, 50 Hz
Potencia máxima	2000 W
Ajustes de potencia	750 W / 1250 W / 2000 W
Clase de protección	I
Peso neto	Aproximadamente 3,85 kg
Dimensiones (aprox. A x An x P)	60 x 51 x 15 cm
Tipo de montaje	En suelo o pared
Ventilador	Sí, independiente de la calefacción
Termostato ajustable	Sí
Protección antihielo	Sí
Protección contra sobrecalentamiento	Sí, con rearme manual
Distancia de seguridad mínima	1 m de objetos inflamables
Uso en baño	No, excepto a más de 1,25 m de una bañera/ducha
Accesorios incluidos	Patas, soportes de pared, tacos, tornillos
Limpieza	Con un paño seco o húmedo, sin detergente abrasivo
Reparabilidad	No reparar por sí mismo, contactar a un profesional
Longitud del cable de alimentación	Aproximadamente 1,5 m

Preguntas frecuentes - KH 3433 CLATRONIC

¿Cómo limpiar el radiador KH 3433?

Antes de cualquier limpieza, desenchufe el aparato y espere a que se enfríe. Use un paño seco para el polvo y un paño húmedo (no mojado) para las manchas. No use detergentes abrasivos ni cepillos metálicos.

¿Cómo montar el radiador en la pared?

Use los soportes de pared incluidos. Perfore dos agujeros a 530 mm de distancia para los soportes superiores, luego atorníllelos con los tacos y tornillos de 35 mm. Cuelgue el aparato, marque los agujeros inferiores, perfore y atornille los soportes inferiores con los tornillos de 14 mm. Respete las distancias mínimas: arriba 60 cm, abajo 25 cm, lados 25 cm, frente 50 cm.

¿Qué hacer si el radiador se apaga automáticamente?

Se debe a la protección contra sobrecalentamiento. Apague los botones, gire el termostato a MIN, desenchufe y deje enfriar 15 minutos. Verifique que las entradas de aire no estén obstruidas. Si el problema persiste, contacte al servicio postventa.

¿Puedo usar el radiador en un baño?

Sí, pero con la condición de respetar una distancia de al menos 1,25 metros de una bañera, ducha o piscina. Nunca coloque el aparato cerca del agua.

¿Cuál es el consumo eléctrico máximo?

El consumo máximo es de 2000 W. Se recomienda usar un enchufe dedicado con un interruptor automático de 16 A y un cable alargador de al menos 1,5 mm² de sección si es necesario.

¿Puedo usar un alargador eléctrico?

Sí, pero el alargador debe tener una sección de cable de al menos 1,5 mm². No use regletas múltiples porque el aparato es demasiado potente y podría provocar una sobrecarga.

¿Cómo ajustar la temperatura deseada?

Gire el termostato a MAX, encienda uno o varios niveles de potencia. Una vez alcanzada la temperatura ambiente, gire lentamente el termostato hacia atrás hasta que el aparato se apague. El termostato mantendrá entonces automáticamente esa temperatura.

¿Cómo activar la protección antihielo?

Gire el termostato a MIN y encienda los dos niveles de potencia (I+II). El aparato mantendrá entonces una temperatura por encima del punto de congelación para proteger la habitación de la helada.

¿Se puede usar el radiador sin las patas?

Sí, si lo monta en la pared. Si lo usa en el suelo, las patas son indispensables. No lo use nunca sin las patas en modo suelo.

¿Qué hacer en caso de mal funcionamiento?

Apague el aparato y desenchúfelo. No intente repararlo usted mismo. Contacte a un profesional calificado o al servicio postventa de Clatronic para cualquier verificación o reparación.

MANUAL DE USUARIO KH 3433 CLATRONIC

Montaje, accesorios, interruptores ......Página 3

Instrucciones de servicio....Página 23

Eliminación ......Página 28

ITALIANO

Indice

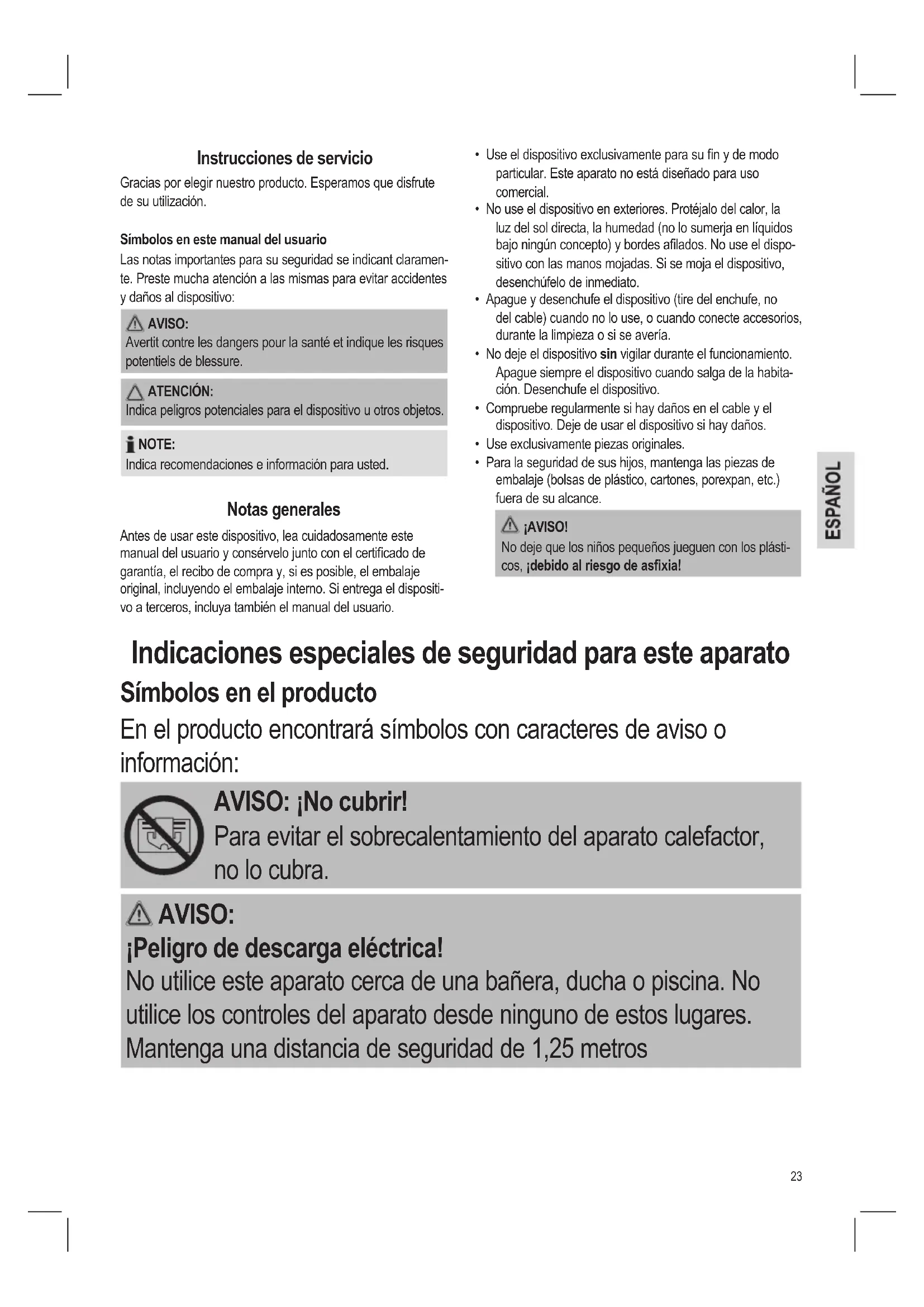

Instrucciones de servicio

Gracias por elegir nuestro producto. Esperamos que disfrute de su utilización.

Símbolos en este manual del usuario

Las notas importantes para su seguridad se indicant claramente. Preste mucha atención a las mismas para evitar accidentes y daños al dispositivo:

AVISO:

Indica peligros potenciales para el dispositivo u otros objetos.

NOTE:

Indica recomendaciones e información para usted.

Notas generales

Antes de usar este dispositivo, lea cuidadosamente este manual del usuario y consérvelo junto con el certificado de garantía, el recibo de compra y, si es posible, el embalaje original, incluyendo el embalaje interno. Si entrega el dispositivo a terceros, incluya también el manual del usuario.

• Use el dispositivo exclusivamente para su fin y de modo particular. Este aparato no está diseñado para uso comercial.
• No use el dispositivo en exteriores. Protéjalo del calor, la luz del sol directa, la humedad (no lo sumerja en líquidos bajo ningún concepto) y bordes afilados. No use el dispositivo con las manos mojadas. Si se moja el dispositivo, desenchúfelo de inmediato.
• Apague y desenchufe el dispositivo (tire del enchufe, no del cable) cuando no lo use, o cuando conecte accesorios, durante la limpieza o si se avería.
• No deje el dispositivo sin vigilar durante el funcionamiento. Apague siempre el dispositivo cuando salga de la habitación. Desenchufe el dispositivo.
• Compruebe regularmente si hay daños en el cable y el dispositivo. Deje de usar el dispositivo si hay daños.
• Use exclusivamente piezas originales.
• Para la seguridad de sus hijos, mantenga las piezas de embalaje (bolsas de plástico, cartones, porexpan, etc.) fuera de su alcance.

¡AVISO!

No deje que los niños pequeños jueguen con los plásticos, ¡debido al riesgo de asfixia!

Indicaciones especiales de seguridad para este aparato Símbolos en el producto

En el producto encontrará símbolos con caracteres de aviso o información:

AVISO: ¡No cubrir!

Para evitar el sobrecalentamiento del aparato calefactor, no lo cubra.

AVISO:

¡Peligro de descarga eléctrica!

No utilice este aparato cerca de una bañera, ducha o piscina. No utilice los controles del aparato desde ninguno de estos lugares. Mantenga una distancia de seguridad de 1,25 metros

AVISO:

Peligro de quemaduras

• Algunas partes del producto se pueden poner muy calientes y causar quemaduras. Evite el contacto con la piel.
• Deberá tener especial cuidado cuando haya niños y personas vulnerables presentes.
• El aire de salida alcanza temperaturas de hasta 110°C. No permita que los niños jueguen solos cerca del aparato.

Peligro de explosión

El interior de este aparato contiene componentes incandescentes.

¡No utilice el aparato cerca de líquidos o gases inflamables o explosivos!

ATENCIÓN:

- Este es un aparato de calefacción auxiliar. No lo deje desatendido durante mucho tiempo. No lo deje encendido cuando salga de casa.

Distancia de seguridad

• El aparato calefactor no se debe instalar directamente debajo de una toma de corriente.
• Mantenga una distancia de seguridad de un metro con cualquier objeto fácilmente inflamable, como por ejemplo muebles, cortinas, etc.

¡Escoja un lugar apropiado para su uso!

• Use el dispositivo exclusivamente derecho.
• Coloque el aparato sobre una superficie uniforme y resistente al calor, sino lo va a instalar en la pared.
• Coloque siempre el aparato de manera que el aire pueda entrar y salir libremente.

ATENCIÓN:

Peligro de sobrecalentamiento

No caliente ninguna habitación con un volumen inferior a 4 m³.

• Para evitar riesgos por el restablecimiento accidental de la desconexión térmica, este aparato no debe alimentarse mediante un dispositivo de conmutación externo, como un temporizador, ni conectarse a un circuito que se active y desactive con regularidad.
• Asegúrese de que el cable de alimentación no se apoya ni pasa sobre el aparato. Colóquelo por el suelo, alejándolo por la parte posterior del aparato.
• Deje que el aparato se enfríe antes de guardarlo.
• No introduzca ningún objeto en el aparato.
• Pueden utilizar este aparato niños mayores de 8 años y personas con con minusvalías físicas, sensoriales o mentales, o sin experiencia ni conocimientos, siempre que se les someta a supervisión o se les instruya respecto a su uso de forma segura y de manera que entiendan los peligros existentes.
• Los niños no deben jugar con el aparato.
• La limpieza y el mantenimiento no deben realizarlo niños sin supervisión.
• Los niños menores de 3 años debe mantenerse alejados del aparato, a menos que estén vigilados en todo momento.
• Los niños de 3 a 8 años solo podrán encender y apagar el aparato cuando estén vigilados o hayan sido instruidos en el uso seguro del aparato y comprendan los riesgos que implica, siempre y cuando el aparato esté colocado e instalado en su posición normal de uso.
• Los niños de 3 a 8 años no pueden insertar el enchufe en la toma, no pueden limpiar el aparato y/o no pueden realizar las tareas de mantenimiento.

- No repare usted mismo el dispositivo. Contacte con personal autorizador. Para evitar riesgos, el fabricante, nuestro servicio de atención al cliente u otro especialista cualificado debe cambiar el cable de corriente dañado con un cable equivalente.

Piezas suministradas (Figura 2)

1 Aparato calefactor
2 Bases
2 soportes de montaje de la parte izquierda (espaciadores)
2 soportes de montaje de la parte derecha (espaciadores)
4 Tacos
4 Tornillos de 35 mm para el montaje en pared
8 Tornillos de 17 mm para montar las bases
2 Tornillos de 14 mm para los soportes de montaje inferiores

Desembalaje del aparato

1. Extraiga el aparato del embalaje.
2. Retire todos los materiales de embalaje, tales como pelíulas, material de relleno, bridas de cable y cartón.
3. Compruebe que estén todos los materiales.

i NOTA:

Es posible que queden residuos derivados de la producción o polvo en el aparato. Se recomienda limpiar el aparato tal como se indica en el capítulo "Limpieza".

Montaje

1 Montaje de las bases

AVISO:

• Si quiere utilizar el aparato sobre el suelo, es imprescindible que instale las bases suministradas.

• Utilice únicamente los tornillos proporcionados que miden 17 mm de longitud. Si los tornillos se atornillan con demasiada profundidad (tornillos demasiado largos) se puede dañar el aparato o se podría poner en peligro la salud y la vida.

• Coloque el aparato sobre su lado plano cuidadosamente.

• Atomille las dos bases con cuatro tornillos de 17 mm para cada base del aparato.

2 Montaje en la pared

El aparato también se podrá montar en la pared utilizando los accesorios suministrados (figura 2). Para ello, no monte las bases previamente. El grosor del muro debe ser de al menos 10 cm.

AVISO:

• El aparato calefactor solo se puede montar en la pared manteniendo las distancias mínimas con otros objetos: Por arriba 60 cm
  Por abajo 25 cm
  Por los lados 25 cm
  Por delante 50 cm
• Antes de hacerlo, asegúrese de que no va a dañar cables que estén ocultos dentro de la pared.

ATENCIÓN:

Las siguientes tareas requieren habilidades manuales. Si es necesario, consiga la ayuda de un profesional.

i NOTA:

El aparato sencillamente se cuelga de los soportes de montaje superiores.

Recomendamos que instale el aparto en la pared de manera segura con los espaciadores inferiores. Esto garantizará que no se suelte accidentalmente.

1. Aparte un soporte de montaje del lado derecho y otro del izquierdo para el montaje superior.
2. Atomille los otros dos soportes de montaje en la parte inferior de la caja con los tornillos de 14 mm (véase la figura 1b).
3. Mida la altura a la que desea instalar el aparato.
4. La distancia entre las dos hendiduras en la parte posterior del aparato es de 510 mm. Añada 10 mm para cada soporte de montaje. Esto significa que deberá taladrar dos orificios a una distancia de 530 mm.
5. Atornille los dos soportes de montaje superiores a la pared con los tornillos de 35 mm y los tacos.
6. Cuelgue la caja de los soportes. Al hacer esto, consulte la figura 1ª en la parte posterior del aparato.
7. Marque los orificios para los espaciadores inferiores en la pared.
8. Después de taladrar estos orificios, atomille estos soportes a la pared también.

Conexión eléctrica

Requisitos de potencia

El aparato puede consumir un total de 2000 W. Con este consumo nominal es recomendable utilizar un cable de alimentación separado con una protección por medio de un conmutador 16 A.

ATENCIÓN: Sobrecarga!

• Si utiliza cables alargadores, deberían tener un diámetro de al menos 1,5 mm ^2 .
• No utilice enchufes múltiples, como este equipo es demasiado potente.

Conexión

• Asegúrese de que el aparato esté apagado. El control de temperatura debe estar en "MIN". Los pilotos de control tienen que estar apagados.
• Asegúrese que la tensión del aparato (vea la placa del tipo) coincida con la tensión de red.
• Sólo conecte el enchufe con un receptáculo aislado de tierra de debidamente instalado.

Instrucciones de uso (Figura 3)

Termostato

El termostato (IV) es un interruptor dependiente de la temperatura.

Interruptor de funciones

Calefactor

La salida de calor se determina con las posiciones de potencia. Se pueden seleccionar 3 posiciones para optimizar la producción de calor.

Interruptor de función en I = 750 W

Interruptor de función en II = 1250 W

Interruptor de función en I + II = 2000 W

Ventilador

Puede utilizar el ventilador (III) independientemente del calefactor.

Funcionamiento

Puede utilizar el aparato para las siguientes funciones:

a) Seleccionar tres niveles distintos para el calefactor.
El termostato debe estar encendido cuando se utilice con este fin.
b) Activación del ventilador.
El termostato debe estar encendido cuando se utilice con este fin.
c) Activación del calefactor y del ventilador.
El termostato debe estar encendido cuando se utilice con este fin.
d) Programar la temperatura de una habitación.
e) Evitar que se congele una habitación.

NOTA:

El piloto de control del interruptor de función indica la modalidad.

Conseguir que una habitación esté a la temperatura deseada

1. Gire el control del termostato hasta la posición "MAX".
2. Active uno o los dos interruptores de función del calefactor. Se iluminarán los pilotos de control en los interruptores.
3. Cuando se alcance la temperatura ambiente deseada, gire el control del termostato lentamente hacia atrás hasta que el aparato se apague. Los pilotos de control se apagarán.

i NOTA:

El termostato mantendrá la temperatura ambiente programada. El aparato calefactor y el ventilador se encenderán y se apagarán automáticamente durante este proceso.

Protección anti congelamiento

i NOTA:

La protección anti congelamiento dependerá del tamaño de la habitación.

1. Gire el control del termostato todo lo posible hacia la posición "MIN".
2. Active los dos interruptores de función del calefactor.
   En esta posición, el aparato calefactor mantendrá la temperatura constantemente por encima de la de congelación.

Apagado

1. Apague el interruptor de función. Los pilotos de control se apagarán.
2. Gire el regulador de temperatura todo lo posible hacia la posición "MIN".
3. Desconecte el suministro de alimentación del enchufe.

Protección contra el sobrecalentamiento

El aparato está equipado con una protección contra el sobrecalentamiento, que lo apagará automáticamente en caso de producirse este efecto. Esta función de apagado térmico no se restablecerá automáticamente. Para volver a usar el dispositivo, proceda del modo siguiente:

• Apague el interruptor de función. Gire el regulador de temperatura hasta la posición "MIN". Desenchufe el cable de alimentación. Deje que el aparato se enfríe durante aproximadamente 15 minuto antes de utilizarlo de nuevo.
• ¿Se ha producido un sobrecalentamiento del aparato? Compruebe si la entrada de aire o los canales de ventilación están bloqueados. Si es necesario, elimine los bloqueos.

Si la protección contra sobrecalentamiento apaga el aparato tras un breve periodo, es posible que exista una avería.

• Apague el aparato de nuevo y desenchúfelo de la toma de corriente.
• Pida a nuestro servicio o a un distribuidor que compruebe el aparato.

Limpieza

AVISO:

• Antes de cada limpieza retire siempre la clavija de red de la caja de enchufe y espere hasta que se haya enfriado el aparato.
• No sumerja el aparato en agua. Podría causar un electrochoque o un incendio.

ATENCIÓN:

• No utilice un cepillo de alambre u objetos abrasivos.

• No utilice detergentes agresivos o abrasivos.

• Limpie el polvo del aparato con un paño seco.

• Se puede utilizar un paño húmedo (no mojado) para eliminar manchas.

Datos técnicos

Modelo: KH 3433

Suministro eléctrico: 230 V\~, 50 Hz

Potencia: 2000 W

Protección clase:

Peso neto:....aprox. 3,85 kg

El derecho de realizar modificaciones técnicas y de diseño en el curso del desarrollo continuo del producto está reservado.

Este dispositivo cumple con todas las directrices CE actuales, como la directriz de compatibilidad electromagnética y de bajo voltaje, y está fabricada según las últimas normas de seguridad.

Eliminación

Significado del símbolo "cubo de basura"

Cuide del medio ambiente, no deseche aparatos eléctricos con los residuos domésticos.

Deseche los aparatos eléctricos obsoletos o defectuosos en los puntos de recolección municipales.

Ayude a evitar potenciales impactos medioambientales y en la salud por una eliminación de residuos inadecuada.

Contribuye al reciclaje y otros modos de uso de aparatos eléctricos y electrónicos viejos.

Su municipalidad le proporcionará información sobre los puntos de recolección.
