MANUALE UTENTE KH 3433 CLATRONIC

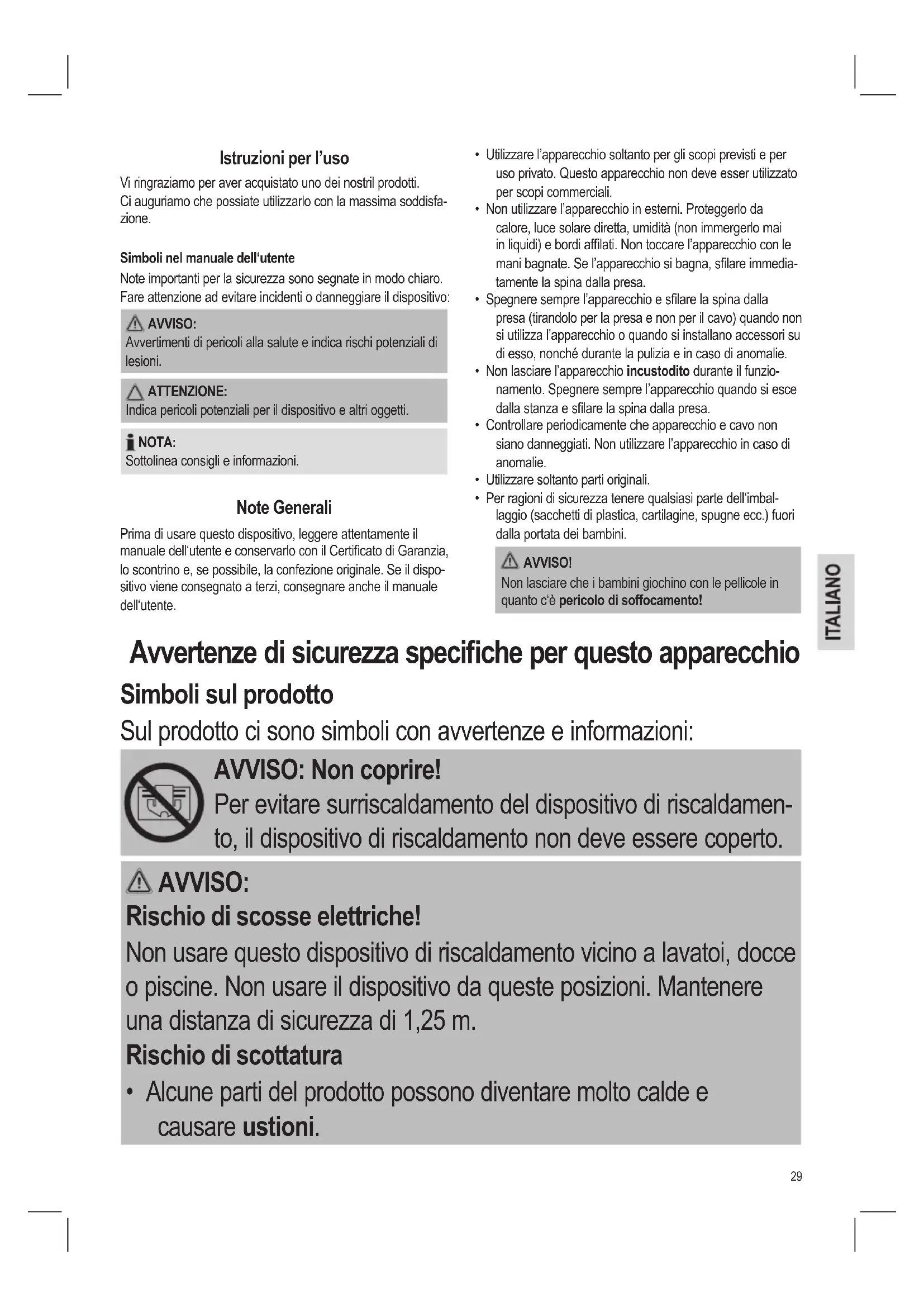

• Utilizzare l’apparecchio soltanto per gli scopi previsti e per uso privato. Questo apparecchio non deve esser utilizzato per scopi commerciali.

• Non utilizzare l’apparecchio in esterni. Proteggerlo da calore, luce solare diretta, umidità (non immergerlo mai in liquidi) e bordi aflati. Non toccare l’apparecchio con le mani bagnate. Se l’apparecchio si bagna, slare immedia- tamente la spina dalla presa.

• Spegnere sempre l’apparecchio e slare la spina dalla presa (tirandolo per la presa e non per il cavo) quando non si utilizza l’apparecchio o quando si installano accessori su di esso, nonché durante la pulizia e in caso di anomalie.

• Non lasciare l’apparecchio incustodito durante il funzio- namento. Spegnere sempre l’apparecchio quando si esce dalla stanza e slare la spina dalla presa.

• Controllare periodicamente che apparecchio e cavo non siano danneggiati. Non utilizzare l’apparecchio in caso di anomalie.

• Utilizzare soltanto parti originali.

• Per ragioni di sicurezza tenere qualsiasi parte dell‘imbal- laggio (sacchetti di plastica, cartilagine, spugne ecc.) fuori dalla portata dei bambini. AVVISO! Non lasciare che i bambini giochino con le pellicole in quanto c‘è pericolo di soffocamento! Istruzioni per l’uso Vi ringraziamo per aver acquistato uno dei nostril prodotti. Ci auguriamo che possiate utilizzarlo con la massima soddisfa- zione. Simboli nel manuale dell‘utente Note importanti per la sicurezza sono segnate in modo chiaro. Fare attenzione ad evitare incidenti o danneggiare il dispositivo: AVVISO: Avvertimenti di pericoli alla salute e indica rischi potenziali di lesioni. ATTENZIONE: Indica pericoli potenziali per il dispositivo e altri oggetti. NOTA: Sottolinea consigli e informazioni. Note Generali Prima di usare questo dispositivo, leggere attentamente il manuale dell‘utente e conservarlo con il Certicato di Garanzia, lo scontrino e, se possibile, la confezione originale. Se il dispo- sitivo viene consegnato a terzi, consegnare anche il manuale dell‘utente. Avvertenze di sicurezza speciche per questo apparecchio Simboli sul prodotto Sul prodotto ci sono simboli con avvertenze e informazioni: AVVISO: Non coprire! Per evitare surriscaldamento del dispositivo di riscaldamen- to, il dispositivo di riscaldamento non deve essere coperto. AVVISO: Rischio di scosse elettriche! Non usare questo dispositivo di riscaldamento vicino a lavatoi, docce o piscine. Non usare il dispositivo da queste posizioni. Mantenere una distanza di sicurezza di 1,25 m. Rischio di scottatura

• Alcune parti del prodotto possono diventare molto calde e causare ustioni.30 AVVISO:

• Fare particolare attenzione in presenza di bambini e persone vulnerabili.

• L‘aria in uscita raggiunge una temperatura massima di 110°C! Non lasciare che i bambini giochino non controllati nelle vicinanze del dispositivo. Pericolo di esplosione L‘interno del dispositivo contiene parti molto calde. Non utilizzare il dispositivo vicino a liquidi o gas inammabili! ATTENZIONE:

• Questo è un dispositivo di riscaldamento ausiliario. Non lasciare il dispositivo incustodito per diverse ore. Non lasciare la casa du- rante l'uso. Distanza di sicurezza

• Il dispositivo di riscaldamento non deve essere congurato direttamente sotto ad una presa.

• Mantenere la distanza di sicurezza di 1 metro da oggetti inam- mabili come mobili, tende, ecc. Scegliere una posizione di esercizio idonea!

• Usare il dispositivo solo in posizione verticale.

• Poggiare il dispositivo su una supercie regolare, resistente al calore se non lo si monta a parete.

• Posizionare sempre il dispositivo in modo che l‘aria possa scorre- re liberamente verso l‘interno e l‘esterno. Rischio di surriscaldamento Non riscaldare le stanze con un volume inferiore a 4 m³.

• Al ne di evitare pericoli dovuti al reset accidentale della protezione termica questo apparecchio non deve essere alimentato attraverso31 un dispositivo di commutazione esterno come un timer, o collegato ad un circuito che è normalmente acceso e spento dall‘utilità.

• Assicurarsi che il cavo di alimentazione non sia sul dispositivo. Arrotolarlo lungo il pavimento e sul retro del dispositivo.

• Lasciar raffreddare il dispositivo prima di riporlo via.

• Non inserire oggetti estranei nell‘apparecchio.

• Il ferro da stiro può essere utilizzato dai bambini da 8 anni in su e dalle persone con ridotte abilita siche, sensoriali o mentali o man- canza di esperienza e conoscenza sotto la diretta supervisione o dietro istruzioni sull’uso sicuro dell’apparecchio e sui possibili peri- coli derivanti dal suo utilizzo.

• I bambini non devono giocare con l‘apparecchio.

• Pulizia e manutenzione non devono essere eseguiti da bambini senza supervisione.

• I bambini di eta inferiore ai 3 anni devono essere tenuti lontano dal dispositivo, a meno che non siano sempre controllati.

• I bambini di eta dai 3 agli 8 anni possono solo accendere e spegnere il dispositivo se controllati, o istruiti sull’uso sicuro di tale dispositivo, e se hanno compreso i rischi derivanti da esso, ammesso che il dispositivo si stato messo e installato in posizione normale.

• I bambini di eta dai 3 agli 8 anni non possono inserire la spina nella presa, non possono pulire il dispositivo e/o non possono eseguire manutenzione dall’utente.

• Non tentare di riparare l’apparecchio da soli; contattare invece il personale autorizzato. Per evitare pericoli, un cavo di rete dan- neggiato deve essere sostituito con un cavo dello stesso tipo dal produttore, la nostra assistenza clienti oppure un altro specialista qualicato.32 Parti in dotazione (Figura 2) 1 Radiatore 2 Basi 2 staffe di montaggio sinistre (spaziatori) 2 staffe di montaggio destre (spaziatori) 4 tasselli ad espansione 4 viti, 35 mm, per montaggio a parete 8 viti, 17 mm, per montare le basi 2 viti, 14 mm, per le staffe di montaggio inferiori Disimballaggio dell‘apparecchio

1. Rimuovere l‘apparecchio dal materiale d‘imballaggio.

2. Rimuovere tutto il materiale d‘imballaggio come pellicola,

materiale di riempimento, fascette per cavi e cartone.

3. Controllare l‘integrità della confezione.

NOTA: Residui di produzione o polvere potrebbero essersi raccolti nell‘apparecchio. Si consiglia di pulire l‘apparecchio secondo il capitolo „Pulizia“. Assemblaggio 1 Assemblaggio delle basi AVVISO:

• Se si desidera mettere in funzione il dispositivo come dispositivo montato a parete, è importante installare le basi fornite.

• Usare solo le viti in dotazione che sono 17 mm di lunghezza. Le viti che sono state avvitate troppo (viti che sono troppo lunghe) possono danneggiare il dispositivo o possono determinare pericolo alla vita e salute.

• Mettere con cura il dispositivo sul lato.

• Avvitare le due basi con viti da 17 mm ognuna sulla base del dispositivo. 2 Montaggio a parete Il dispositivo può essere montato anche ad una parete se sono usati gli accessori forniti (gura 2). Per effettuare ciò, non as- semblare prima le basi. Lo spessore della parete deve essere almeno di 10 cm. AVVISO:

• Il dispositivo di riscaldamento può essere montato solo a parete rispettando le distanze minime dagli altri oggetti: Su 60 cm Giù 25 cm Lato 25 cm Avanti 50 cm

• Prima di effettuare questa operazione, assicurarsi di non danneggiare i cavi che sono nascosti nella parete! ATTENZIONE: Le seguenti operazioni necessitano di abilità manuali. Se necessario, contattare un tecnico. NOTA: Il dispositivo è semplicemente agganciato sulle staffe di montaggio superiori. Si consiglia di montare il dispositivo alla parete con gli spazia- tori inferiori. Questa garantisce che non si sganci inavvertita- mente.

1. Mettere la staffa di montaggio sinistra e destra al lato per il

montaggio superiore.

2. Avvitare le altre due staffe di montaggio alla base dell‘allog-

giamento con viti da 14 mm (vedi gura 1b).

3. Misurare l‘altezza alla quale si desidera montare il

4. La distanza tra le due tacchette sul lato posteriore del

dispositivo è 510 mm. Aggiungere 10 mm per staffa di montaggio. Questo signica che sarà necessario effettuare due fori ad una distanza di 530 mm.

5. Avvitare le due staffe di montaggio nella parete con viti da

35 mm e i tasselli a espansione.

6. Agganciare l‘alloggiamento nelle staffe. Durante questa

operazione, far riferimento alla gura 1a del lato posteriore del dispositivo.

7. Effettuare i fori per gli spaziatori inferiori sulla parete.

8. Dopo aver effettuato questi fori, avvitare anche queste

staffe alla parete. Collegamento elettrico Potenza necessaria L‘apparecchio può consumare 2000 W di potenza in totale. A causa di questa potenza si raccomanda un cavo di alimenta- zione separato con un commutatore di 16 A. ATTENZIONE: Sovraccarico!

• Se si usano prolunghe, queste devono avere una sezio- ne trasversale di minimo 1,5 mm².

• Non utilizzare prese multiple perché questo apparecchio è troppo potente. Connessione

• Controllare che il dispositivo sia spento. Il controllo della temperatura deve essere impostato su “MIN”. Le spie di controllo devono essere disattivate.

• Accertarsi che la tensione dell’apparecchio (v. targhetta di identicazione) e la tensione di rete coincidano.

• Inserire la spina solo in una presa con contatto di terra regolarmente installata. Istruzioni d‘uso (Figura 3) Termostato Il termostato (IV) è un interruttore che dipende dalla temperatura.33 Interruttore di funzione Radiatore L‘uscita di calore è determinata dalle impostazioni di alimen- tazione. È possibile selezionare no a 3 impostazioni per ottimizzare l‘uscita di calore: Interruttore di funzione I = 750 W Interruttore di funzione II = 1250 W Interruttore di funzione I + II = 2000 W Ventola Potete usare la ventola (III) independentemente dal radiatore. Funzionamento Potete usare il dispositivo per le seguenti applicaizoni: a) Impostazione del dispositivo di riscaldamento su tre livelli. Il termostato deve essere acceso per tale scopo. b) Accensione della ventola. Il termostato deve essere acceso per tale scopo. c) Accensione del radiatore e della ventola. Il termostato deve essere acceso per tale scopo. d) Impostazione della temperatura ambiente. e) Tenere una stanza sopra congelamento. NOTA: Le spie di controllo dell‘interruttore di funzionamento indicano la modalità. Mantenere la stanza alla temperatura desiderata

1. Portare il controllo del termostato in posizione “MAX”.

2. Attivare uno o entrambi gli interruttori del radiatore. Le spie

di controllo negli interruttori si accenderanno.

3. Dopo il raggiungimento della temperatura ambiente deside-

rata, riportare indietro lentamente il controllo del termostato no a spegnere il dispositivo. Le spie di controllo si spengono. NOTA: Il termostato manterrà la temperatura ambiente impostata. Il dispositivo di riscaldamento e possibilmente la ventola si accendono e spengono automaticamente durante il funziona- mento. Protezione da gelo NOTA: La protezione da gelo dipende dalla dimensione della stanza.

1. Portare il controllo del termostato no alla ne in posizione

2. Attivare uno o entrambi gli interruttori del radiatore.

In questa posizione, il dispositivo di riscaldamento manterrà costantemente la temperatura sopra congelamento. Spegnimento

1. Disattivare l‘interruttore di funzionamento. Le spie di

controllo si spengono.

2. Portare il controllo del termostato no alla ne in posizione

3. Scollegare l‘alimentazione dalla presa.

Protezione contro surriscaldamento Il dispositivo è dotato diuna protezione contro surriscaldamen- to, che disattiverà automaticamente il dispositivo in caso di surriscaldamento. Questa funzione di protezione termica non si resetta automaticamente. Per utilizzare di nuovo il dispositivo, procedere come segue:

• Disattivare l‘interruttore di funzionamento. Portare il regolatore di temperatura su “MIN”. Scollegare il cavo di alimentazione. Lasciar raffreddare il dispositivo per circa 15 minuti prima di impostarlo nuovamente.

• Il dispositivo si è surriscaldato? Controllare se l‘ingresso dell‘aria o la ventola del radiatore non siano bloccati. Se necessario, rimuovere il blocco. Se la protezione contro surriscaldamento disattiva il dispositivo dopo breve tempo, si tratta di un difetto.

• Spegnere il dispositivo di nuovo e scollegarlo dall‘alimenta- zione.

• Far controllare il dispositivo da un tecnico o dall‘assistenza. Pulizia AVVISO:

• Staccate sempre la spina di collegamento alla rete elettrica, prima di procedere alla pulizia ed attendete che l’apparecchio si sia raffreddato.

• Non immergere l’apparecchio in acqua. Ne potrebbe conseguire un corto circuito o incendio. ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.

• Per la pulizia non usare detersivi forti o abrasivi.

• Rimuovere la polvere dall‘apparecchio con un panno asciutto.

• Un panno umido (non bagnato) può essere utilizzato per rimuovere le macchie. Dati tecnici Modello: ...........................................................................KH 3433 Alimentazione: ....................................................... 230 V~, 50 Hz Consumo: ......................................................................... 2000 W Classe di protezione: .................................................................... I Peso netto: ...................................................................ca. 3,85 kg Si riserva il diritto di apportare modiche tecniche e di design nel corso dello sviluppo del prodotto.34 Questo dispositivo risponde a tutte le direttive della CE, come la direttiva sulla compatibilità elettromagnetica e quella sul basso voltaggio ed è prodotto secondo le più recenti norme di sicurezza. Smaltimento Signicato del simbolo “Eliminazione” Rispettare l‘ambiente, non smaltire dispositivi elettrici nei riuti domestici. Lo smaltimento di dispositivi obsoleti o difettosi deve avvenire tramite consegna presso punti di raccolta locali. Aiutate ad evitare pericoli potenziali per l‘ambiente e la nostra salute tramite uno smaltimento non corretto. Voi contribuite al riciclaggio e altro forme di utilizzo di dispositivi elettrici e elettronici. Il vostro comune è in grado di fornirvi informazioni sui punti di raccolta.35
