Type de produit	Radiateur électrique
Modèle	KH 3433
Marque	Clatronic
Alimentation	230 V~, 50 Hz
Puissance maximale	2000 W
Réglages de puissance	750 W / 1250 W / 2000 W
Classe de protection	I
Poids net	Environ 3,85 kg
Dimensions (approx. H x L x P)	60 x 51 x 15 cm
Type de montage	Au sol ou mural
Ventilateur	Oui, indépendant du chauffage
Thermostat réglable	Oui
Protection antigel	Oui
Protection contre la surchauffe	Oui, avec réarmement manuel
Distance de sécurité minimale	1 m des objets inflammables
Usage en salle de bain	Non, sauf à plus de 1,25 m d'une baignoire/douche
Accessoires fournis	Pieds, supports muraux, chevilles, vis
Nettoyage	Avec un chiffon sec ou humide, sans détergent abrasif
Réparabilité	Ne pas réparer soi-même, contacter un professionnel
Longueur du câble d'alimentation	Environ 1,5 m

FOIRE AUX QUESTIONS - KH 3433 CLATRONIC

Comment nettoyer le radiateur KH 3433 ?

Avant tout nettoyage, débranchez l'appareil et attendez qu'il refroidisse. Utilisez un chiffon sec pour la poussière et un chiffon humide (non mouillé) pour les taches. N'utilisez pas de détergents abrasifs ou de brosses métalliques.

Comment monter le radiateur au mur ?

Utilisez les supports muraux fournis. Percez deux trous à 530 mm d'écart pour les supports supérieurs, puis vissez-les avec les chevilles et les vis de 35 mm. Accrochez l'appareil, marquez les trous inférieurs, percez et vissez les supports inférieurs avec les vis de 14 mm. Respectez les distances minimales : haut 60 cm, bas 25 cm, côtés 25 cm, avant 50 cm.

Que faire si le radiateur s'éteint automatiquement ?

C'est dû à la protection contre la surchauffe. Éteignez les boutons, tournez le thermostat sur MIN, débranchez et laissez refroidir 15 minutes. Vérifiez que les entrées d'air ne sont pas obstruées. Si le problème persiste, contactez le service après-vente.

Puis-je utiliser le radiateur dans une salle de bain ?

Oui, mais à condition de respecter une distance d'au moins 1,25 mètres d'une baignoire, d'une douche ou d'une piscine. Ne placez jamais l'appareil à proximité directe de l'eau.

Quelle est la consommation électrique maximale ?

La consommation maximale est de 2000 W. Il est conseillé d'utiliser une prise dédiée avec un disjoncteur de 16 A et un câble de rallonge d'au moins 1,5 mm² de section si nécessaire.

Puis-je utiliser une rallonge électrique ?

Oui, mais la rallonge doit avoir une section de câble d'au moins 1,5 mm². N'utilisez pas de multiprises car l'appareil est trop puissant et pourrait provoquer une surcharge.

Comment régler la température souhaitée ?

Tournez le thermostat sur MAX, allumez un ou plusieurs niveaux de puissance. Une fois la température ambiante atteinte, tournez lentement le thermostat en arrière jusqu'à ce que l'appareil s'éteigne. Le thermostat maintient alors automatiquement cette température.

Comment activer la protection antigel ?

Tournez le thermostat sur MIN et allumez les deux niveaux de puissance (I+II). L'appareil maintiendra alors une température au-dessus du point de congélation pour protéger la pièce du gel.

Le radiateur peut-il être utilisé sans les pieds ?

Oui, si vous le montez au mur. Si vous l'utilisez au sol, les pieds sont indispensables. Ne l'utilisez jamais sans les pieds en mode sol.

Que faire en cas de dysfonctionnement ?

Éteignez l'appareil et débranchez-le. Ne tentez pas de réparation vous-même. Contactez un professionnel qualifié ou le service après-vente Clatronic pour toute vérification ou réparation.

MODE D'EMPLOI KH 3433 CLATRONIC

Mode d'emploi Page 17

Caractéristiques techniques....Page 22

Elimination Page 22

ESPAÑOL

Contenidos

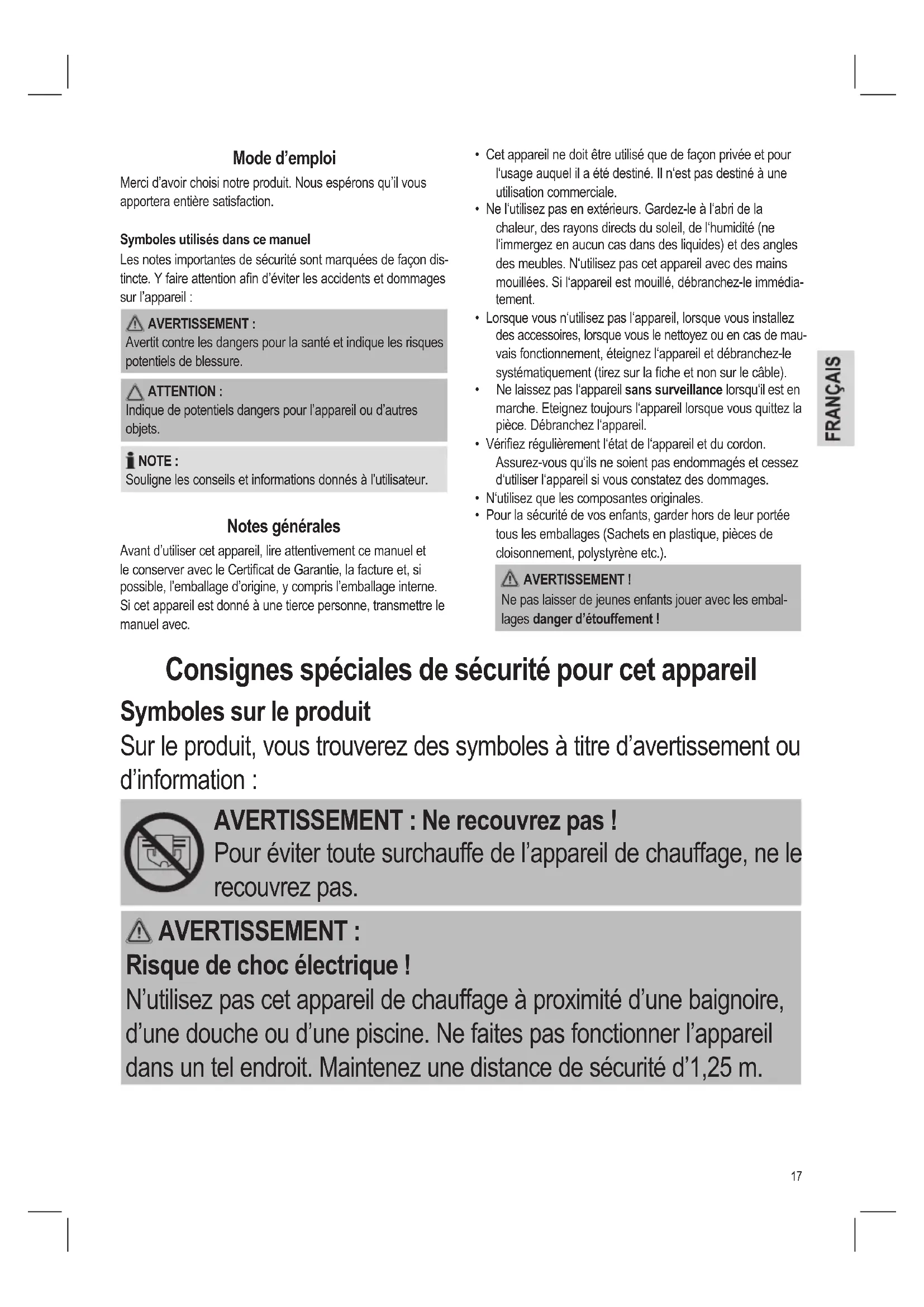

Merci d'avoir choisi notre produit. Nous espérons qu'il vous apportera entière satisfaction.

Symboles utilisés dans ce manuel

Les notes importantes de sécurité sont marquées de façon distincte. Y faire attention afin d'éviter les accidents et dommages sur l'appareil :

AVERTISSEMENT :

Avertit contre les dangers pour la santé et indique les risques potentiels de blessure.

ATTENTION :

Indique de potentiels dangers pour l'appareil ou d'autres objets.

NOTE :

Souligne les conseils et informations donnés à l'utilisateur.

Notes générales

Avant d'utiliser cet appareil, lire attentivement ce manuel et le conserver avec le Certificat de Garantie, la facture et, si possible, l'emballage d'origine, y compris l'emballage interne. Si cet appareil est donné à une tierce personne, transmettre le manuel avec.

• Cet appareil ne doit être utilisé que de façon privée et pour l'usage auquel il a été destiné. Il n'est pas destiné à une utilisation commerciale.
• Ne l'utilisez pas en extérieurs. Gardez-le à l'abri de la chaleur, des rayons directs du soleil, de l'humidité (ne l'immergez en aucun cas dans des liquides) et des angles des meubles. N'utilisez pas cet appareil avec des mains mouillées. Si l'appareil est mouillé, débranchez-le immédiaatement.
• Lorsque vous n'utilisez pas l'appareil, lorsque vous installez des accessoires, lorsque vous le nettoyez ou en cas de mauvais fonctionnement, éteignez l'appareil et débranchez-le systématiquement (tirez sur la fiche et non sur le câble).
• Ne laissez pas l'appareil sans surveillance lorsqu'il est en marche. Eteignez toujours l'appareil lorsque vous quittez la pièce. Débranchez l'appareil.
• Vérifiez régulièrement l'état de l'appareil et du cordon. Assurez-vous qu'ils ne soient pas endommagés et cessez d'utiliser l'appareil si vous constatez des dommages.
• N'utilisez que les composantes originales.
• Pour la sécurité de vos enfants, garder hors de leur portée tous les emballages (Sachets en plastique, pièces de cloisonnement, polystyrène etc.).

AVERTISSEMENT!

Ne pas laisser de jeunes enfants jouer avec les emballages danger d'étouffement !

Consignes spéciales de sécurité pour cet appareil

Symboles sur le produit

Sur le produit, vous trouverez des symboles à titre d'avertissement ou d'information :

AVERTISSEMENT : Ne recouvrez pas !

Pour éviter toute surchauffe de l'appareil de chauffage, ne le recouvrez pas.

AVERTISSEMENT :

Risque de choc électrique !

N'utilisez pas cet appareil de chauffage à proximité d'une baignoire, d'une douche ou d'une piscine. Ne faites pas fonctionner l'appareil dans un tel endroit. Maintenez une distance de sécurité d'1,25 m.

AVERTISSEMENT :

Risque de brûlure

• Certaines pièces du produit peuvent être très chaudes et causer des brûlures. Évitez tout contact avec la peau.
• Soyez particulièrement attentif lorsque des enfants ou des personnes vulnérables sont présents.
• Le débit d'air atteint une température allant jusqu'à 110°C ! N'autorisez pas les enfants à jouer sans surveillance près de l'appareil.

Risque d'explosion

L'intérieur de l'appareil contient des composants chauds et rougeoyants. N'utilisez pas l'appareil près de liquides ou de gaz inflammables ou explosifs !

ATTENTION :

- Ceci est un appareil de chauffage auxiliaire. Ne laissez pas l'appareil sans surveillance pendant plusieurs heures. Ne quittez pas la maison lorsque vous utilisez l'appareil.

Distance de sécurité

- L'appareil de chauffage ne doit pas être directement placé au-dessous d'une prise murale. - Gardez une distance de sécurité d'1 m par rapport aux objets facilement inflammables tels qu'un meuble, des rideaux, etc.

Choisissez un endroit adapté pour l'utiliser !

• N'utilisez l'appareil qu'en position debout.
• Placez l'appareil sur une surface plate et résistant à la chaleur si vous ne le montez pas sur un mur.
• Positionnez toujours l'appareil de manière à ce que l'air puisse circuler librement dans les deux sens.

ATTENTION :

Risque de surchauffe

Ne chauffez pas une pièce dont le volume est inférieur à 4 m³.

• Pour éviter un risqué dû à une réinitialisation involontaire de la sécurité thermique, cet appareil ne doit pas être alimenté par un appareil tiers, comme une minuterie, ou branché à un circuit qui est régulièrement allumé et éteint par praticité.
• Assurez-vous que le câble électrique ne repose pas sur l'appareil. Placez-le au sol vers l'arrière, loin de l'appareil.
• Laissez l'appareil refroidir avant de le ranger.
• N'introduisez aucun objet dans l'appareil.
• Cet appareil peut être utilisé par les enfants d'âge supérieur à 8 ans et par les personnes aux capacités sensorielles, physiques ou mentales réduites, ainsi que par les personnes sans expérience ou connaissances, tant qu'elles sont supervisées et instruites à l'utilisation de l'appareil en sécurité et tant qu'elles en comprennent les risques.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien utilisateur ne doivent pas être effectués par les enfants sans supervision.
• Les enfants de moins de 3 ans doivent se tenir éloignés de l'appareil, sauf s'ils sont surveillés à tout instant.
• Les enfants de 3 à 8 ans peuvent uniquement allumer et éteindre l'appareil s'ils sont surveillés, ou s'ils ont reçu des instructions sur la bonne utilisation de l'appareil, et s'ils ont compris les risques qui en résultent, à condition que l'appareil soit placé et installé dans sa position normale d'utilisation.
• Les enfants de 3 à 8 ans ne doivent pas insérer la fiche dans la prise, ni nettoyer l'appareil ni/ou effectuer l'entretien par l'utilisateur.

- Ne réparez pas vous-même l'appareil. Veuillez prendre contact avec du personnel qualifié. Afin d'éviter les risques, un cordon d'alimentation endommagé doit être remplacé par un cordon équivalent par le constructeur, notre service après-vente ou tout autre spécialiste qualifié.

Pièces fournies (Image 2)

1 Appareil de chauffage
2 Pieds
2 Supports de fixation du côté gauche (Entretoises)
2 Supports e fixation du côté droit (Entretoises)
4 Chevilles
4 Vis, 35 mm, pour le montage mural
8 Vis, 17 mm, pour le montage des pieds
2 Vis, 14 mm, pour les supports de fixation inférieurs

Déballer l'appareil

1. Enlevez l'appareil de son emballage.
2. Enlevez tout le matériel d'emballage tels que les films, le matériel de remplissage, les colliers de câble et le carton.
3. Vérifiez l'intégralité du contenu.

i NOTE :

L'appareil peut présenter des résidus de production ou de la poussière. Nous vous conseillons de nettoyer l'appareil conformément au chapitre "Nettoyage".

Montage

1 Montage des pieds

AVERTISSEMENT :

• Si vous souhaitez utiliser l'appareil comme appareil monté au sol, il est indispensable d'installer les pieds fournis.

• Utilisez uniquement les vis fournies, d'une longueur de 17 mm. Les vis qui ont été trop serrées (vis trop longues) peuvent endommager l'appareil ou nuire à la vie ou à la santé.

• Placez délicatement l'appareil sur son côté plat.

• Vissez les deux pieds avec vos quatre vis de 17 mm dans le socle de l'appareil.

2 Montage mural

L'appareil peut se monter au mur si les accessoires fournis sont utilisés (Image 2). Pour cela, ne montez pas les pieds avant.

L'épaisseur du mur doit être d'au moins 10 cm.

AVERTISSEMENT :

• L'appareil de chauffage ne se monte que sur un mur conformément aux distances minimum par rapport aux autres objets :
  Haut 60 cm
  Bas 25 cm
  Face latérale 25 cm
  Face avant 50 cm
• Avant de faire cela, assurez-vous que vous n'allez pas endommager les câbles dissimulés dans le mur !

ATTENTION :

Les tâches suivantes demandent des compétences manuelles. Si besoin est, demandez l'aide d'un professionnel.

i NOTE :

L'appareil est simplement accroché aux supports de fixation du haut.

Nous vous conseillons de bien fixer l'appareil au mur avec les chevilles inférieures afin d'assurer qu'il ne puisse pas se décrocher par accident.

1. Mettez de côté un support de fixation du côté gauche et un support de fixation du côté droit pour le montage supérieur.
2. Vissez les deux autres supports de montage au bas du boîtier à l'aide de vis de 14 mm (voir Image 1b).
3. Mesurez la hauteur à laquelle vous souhaitez monter l'appareil.
4. La distance entre les deux entailles à l'arrière de l'appareil est de 510 mm. Ajoutez 10 mm par support de fixation. Vous devez donc percer deux trous à une distance de 530 mm.
5. Vissez les deux supports de fixation supérieurs dans le mur à l'aide de vis de 35 mm et des chevilles.
6. Accrochez le boîtier aux supports. Pendant ce temps, consultez l'image 1a de l'arrière de l'appareil.
7. Marquez les trous pour les entretoises inférieures sur le mur.
8. Après avoir percé ces trous, vissez aussi ces supports au mur maintenant.

Raccordement électrique

Configuration électrique

L'appareil peut consommer un total de 2000 W. Il est conseillé, pour une telle puissance électrique, d'avoir recours à une canalisation électrique séparée et une protection par fusibles par disjoncteur de 16 A.

ATTENTION : Surcharge !

• Lorsque vous utilisez des câbles de rallonge, cellesci doivent avoir une section de câble de 1,5 mm² au minimum.
• N'utilisez pas de prises multiples étant donné que le présent appareil est trop puissant.

Branchement

• Assurez-vous que l'appareil est éteint. La commande de température doit être réglée sur "MIN". Les voyants de contrôle doivent être éteints.
• Vérifiez que la tension de l'appareil (plaque signalétique) corresponde à la tension du secteur.
• Branchez la fiche du secteur uniquement dans une prise électrique à contact protégé de installée selon les règles.

Consignes sur l'utilisation (Image 3)

Thermostat

Le thermostat (IV) est un bouton qui règle la température.

Bouton de fonction

Radiateur

Le réglage de la puissance détermine la puissance calorifique. Vous pouvez sélectionner jusqu'à 3 réglages pour optimiser la puissance calorifique :

Bouton de fonction I = 750 W Bouton de fonction II = 1250 W Bouton de fonction I + II = 2000 W

Ventilateur

Vous pouvez utiliser le ventilateur (III) indépendamment du radiateur.

Fonctionnement

Vous pouvez utiliser l'appareil pour les applications suivantes :

a) Régler l'appareil de chauffage sur trois niveaux.
Le thermostat doit être allumé dans ce but.
b) Allumer le ventilateur.
Le thermostat doit être allumé dans ce but.
c) Allumer le radiateur et le ventilateur.
Le thermostat doit être allumé dans ce but.
d) Régler la température de la pièce.
e) Maintenir la température de la pièce au-dessus du point de congélation.

NOTE :

Les voyants de contrôle du bouton de fonction indiquent le mode.

Maintenir la température souhaitée de la pièce

1. Tournez le bouton de contrôle du thermostat sur "MAX".
2. Allumez un ou deux bouton(s) de fonction du radiateur. Les voyants de contrôle des boutons s'allument.
3. Une fois la temperature souhaitée de la pièce atteinte, remettez lentement le bouton de contrôle du thermostat en arrière jusqu'à ce que l'appareil s'éteigne. Les voyants de contrôle s'éteignent.

i NOTE :

Le thermostat maintient la température réglée de la pièce. L'appareil de chauffage et peut-être le ventilateur s'allument et s'éteignent automatiquement.

Protection antigel

i NOTE :

La protection antigel dépend de la taille de la pièce.

1. Tournez le bouton de contrôle du thermostat à fond sur "MIN".
2. Allumez deux boutons de fonction du radiateur.
   Dans cette position, l'appareil de chauffage maintient toujours la température au-dessus du point de congélation.

Éteindre

1. Éteignez le bouton de fonction. Les voyants de contrôle s'éteignent.
2. Tournez le régulateur de température à fond sur "MIN".
3. Débranchez l'appareil de la prise.

Protection contre la surchauffe

L'appareil est équipé d'une protection contre la surchauffe qui éteint automatiquement l'appareil en cas de surchauffe. Cette fonction d'extinction thermique ne se réinitialise pas automatiquement. Pour pouvoir utiliser à nouveau l'appareil, procédez comme suit :

• Éteignez le bouton de fonction. Tournez le régulateur de température sur "MIN". Débranchez le câble électrique. Laissez l'appareil refroidir pendant environ 15 minutes avant de l'utiliser à nouveau.
• L'appareil a-t-il surchauffé ? Vérifiez si la prise d'air ou l'orifice d'aération du radiateur est bloqué. Si besoin est, dégagez l'obstruction.

Si la protection contre la surchauffe éteint l'appareil après un court instant, il y a alors probablement un défaut.

• Éteignez à nouveau le radiateur et débranchez-le.
• Contactez le revendeur ou notre centre de service pour vérifier l'appareil.

Nettoyage

AVERTISSEMENT :

• Avant tout nettoyage, toujours débrancher l'appareil et patienter jusqu'à ce que l'appareil ait refroidi.
• Ne pas plonger l'appareil dans de l'eau. Vous risqueriez de provoquer une électrocution ou un incendie.

ATTENTION :

• Ne pas utiliser de brosse en fil de fer ou autres objets abrasifs.

• Ne pas utiliser de détergents agressifs ou abrasifs.

• Retirez la poussière sur l'appareil à l'aide d'un tissu sec.

• Utilisez un tissu humide (non mouillé) pour enlever les taches.

Caractéristiques techniques

Modèle : ....KH 3433

Alimentation : 230 V\~, 50 Hz

Consommation électrique : 2000 W

Classe de protection :....I

Poids net :....environ 3,85 kg

Nous nous réservons le droit d'apporter des modifications techniques ainsi que des modifications de conception dans le cadre du développement continu de nos produits.

Cet appareil a été contrôlé d'après toutes les directives européennes actuelles applicables, comme par exemple concernant la compatibilité électromagnétique et la basse tension. Cet appareil a été fabriqué en respect des réglementations techniques de sécurité les plus récentes.

Élimination

Signification du symbole de "Poubelle à roulettes"

Prendre soin de l'environnement, ne pas jeter des appareils électriques avec les ordures ménagères.

Porter les appareils électriques obsolètes ou défectueux dans les centres de récupération municipaux.

Aider à éviter les impacts potentiels sur l'environnement et la santé en luttant contre les déchets sauvages.

Vous contribuerez ainsi au recyclage et autres formes de réutilisation des appareils électriques usagés.

Votre municipalité vous fournira les informations nécessaires sur les centres de collecte.
