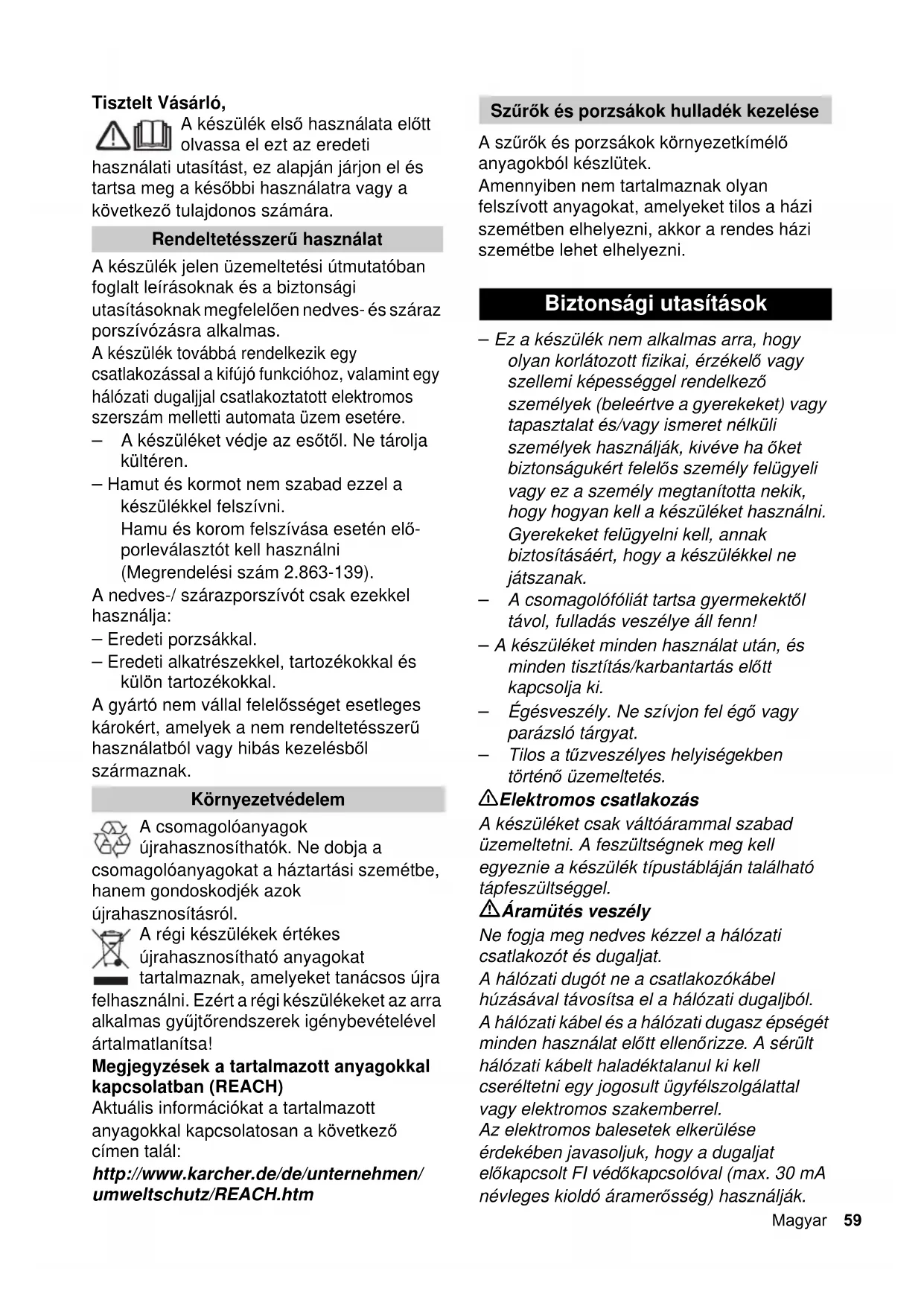

HASZNÁLATI ÚTMUTATÓ A 2534 PT Kärcher
A készülék első használata előtt olvassa el ezt az eredeti
használati utasítást, ez alapján járjon el és tartsa meg a későbbi használatra vagy a következő tulajdonos számára.
Rendeltetésszerű használat
A készülék jelen üzemeltetési útmutatóban foglalt leírásoknak és a biztonsági utasításoknak megfelelően nedves- és száraz porszívózásra alkalmas.
A készülék továbbá rendelkezik egy csatlakozással a kifújó funkcióhoz, valamint egy hálózati dugaljjal csatlakoztatott elektromos szerszám melletti automata üzem esetére.
- A készüléket védje az esőtől. Ne tárolja kültéren.
- Hamut és kormot nem szabad ezzel a készülékkel felszívni. Hamu és korom felszívása esetén előporleválasztót kell használni (Megrendelési szám 2.863-139).
A nedves-/ szárazporszívót csak ezekkel használja:
Eredeti porzsákkal. Eredeti alkatrészekkel, tartozékokkal és külön tartozékokkal.
A gyártó nem vállal felelősséget esetleges károkért, amelyek a nem rendeltetésszerű használatból vagy hibás kezelésből származnak.
Környezetvédelem
A csomagolóanyagok újrahasznosíthatók. Ne dobja a
csomagolóanyagokat a háztartási szemétbe, hanem gondoskodjon azok újrahasznosításáról.
A régi készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket tanácsos újra
felhasználni. Ezért a régi készülékeket az arra alkalmas gyűjtőrendszerek igénybevételével ártalmatlanítsa!
Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH)
Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál:
Szűrők és porzsákok hulladékkezelése
A szűrők és porzsákok környezetkímélő anyagokból készültek.
Amennyiben nem tartalmaznak olyan felszívott anyagokat, amelyeket tilos a háztartási szemétben elhelyezni, akkor a rendes háztartási szemétbe lehet elhelyezni.
Biztonsági utasítások
- Ez a készülék nem alkalmas arra, hogy olyan korlátozott fizikai, érzékelő vagy szellemi képességgel rendelkező személyek (beleértve a gyerekeket) vagy tapasztalat és/vagy ismeret nélküli személyek használják, kivéve ha őket biztonságukért felelős személy felügyeli, vagy ez a személy megtanította nekik, hogy hogyan kell a készüléket használni. Gyerekeket felügyelni kell, annak biztosítása érdekében, hogy a készülékkel ne játsszanak. - A csomagolófóliát tartsa gyermekektől távol, fulladásveszély áll fenn! - A készüléket minden használat után, és minden tisztítás/karbantartás előtt kapcsolja ki. - Égésveszély. Ne szívjon fel égő vagy parázsló tárgyat. - Tilos a tűzveszélyes helyiségekben történő üzemeltetés.
Elektromos csatlakozás
A készüléket csak váltóárammal szabad üzemeltetni. A feszültségnek meg kell egyeznie a készülék típustábláján található tápfeszültséggel.
Áramütés veszély
Ne fogja meg nedves kézzel a hálózati csatlakozót és dugaljat.
A hálózati dugót ne a csatlakozókábel húzásával távolítsa el a hálózati dugaljból. A hálózati kábel és a hálózati dugasz épségét minden használat előtt ellenőrizze. A sérült hálózati kábelt haladéktalanul ki kell cseréltetni egy jogosult ügyfélszolgálattal vagy elektromos szakemberrel. Az elektromos balesetek elkerülése érdekében javasoljuk, hogy a dugaljat előkapcsolt FI védőkapcsolóval (max. 30 mA névleges kioldó áramerősség) használják.
Figyelem
Bizonyos anyagok a beszívott levegővel robbanékony gőzöket vagy keverékeket alkothatnak!
A következő anyagokat soha ne szívja fel:
Robbanékony vagy éghető gázok, folyadékok és por (reaktív por) - Reaktív fémport (pl. alumínium, magnézium, cink) erős lúgos és savas tisztítószerekkel összekapcsolva. Hígítatlan erős savakat és lúgokat - Organikus oldószereket (pl. benzin, hígító, aceton, fűtőolaj).
Ezek az anyagok továbbá a készülékben használt anyagokat is megtámadhatják.
Üzembe helyezés
A készülék ismertetése
■ Jelen üzemeltetési útmutató az első borítón található nedves-/szárazporszívó alapmodelljeit írja le. Az ábrák a teljes felszereltséget mutatják, a felszereltség és a szállított tartozékok kiviteltől függően eltérhetnek.
Ellenőrizze kicsomagoláskor a csomag tartalmának teljességét és sértetlenségét. Szállítás közben keletkezett sérülés esetén értesítse az eladót.
Ábrákat lásd a 2. oldalon
1 Fogantyú 2 Készülék (BE/KI) 3 Kifúvás csatlakozója 4 A kifúvás funkció levegő szabályozója 5 Szívótömlő-csatlakozó 6 Beálló görgők 7 Tartozék tartó 8 A hálózati kábel tárolóhelye 9 Hálózati kábel csatlakozóval 10 Készülék hálózati dugalj 11 Szívótömlő 12 Szívócsövek 2 × 0.5m 13 Padlófúvóka, átkapcsolható (A 2534 pt / A 2574 pt) 14 Padlófúvóka kemény felületekhez rendszeresített betétel (A 2234 pt) 15 Résistiztító fej 16 Szűrőzsák
17 Hajlékony szívócső Flex-Tool
18 Adapter
A tartozék felszerelése
Ábra 1
A fogantyút le kell hajtani. → Le kell venni a motorburkolatot, és ki kell venni a tartozékot a tartályból.
Ábra 2
A beálló görgőket fel kell szerelni a tartály aljára. Szükség esetén be kell helyezni a papír szűrőzsákot. A motorburkolatot helyezze a tartályra és zárja le.
3. ábra
→ Csatlakoztassa a tartozékot.
Használat
Mindig behelyezett patron szűrővel dolgozzon, csakúgy a nedves, mint a száraz porszívózásnál.
A készülék bekapcsolása
4. ábra
Dugja be a hálózati csatlakozót. A készüléket a BE/KI kapcsolóval kapcsolja be.
I. állás: Normál üzem, szívás vagy fújás. II. állás: Automata üzem csatlakoztatott elektromos szerszámmal. 0. állás: A készülék és a csatlakoztatott elektromos szerszámok ki vannak kapcsolva.
Száraz porszívózás
5. ábra
A felszívott anyagok pormentes eltávolításához ajánljuk, hogy porzsákot is helyezzen be. Ez Önnek azt az előnyt is biztosítja, hogy a patron szűrő nem szennyeződik be olyan gyorsan.
Csak száraz patron szűrővel dolgozzon! → Ezért: A nedves patron szűrőket használat előtt jól szárítsa meg! A behelyezett porzsákok kiszakadhatnak! → Ezért: A porzsákot időben cserélje ki!
Finom por felszívása esetén mindig be kell helyezni porzsákot!
A porzsák töltési szintje a felszívandó szennyeződéstől függ. Finom por, homok stb. esetén... a porzsákot gyakrabban ki kell cserélni. → Hamu és korom felszívása esetén előporleválasztót kell használni (Megrendelési szám 2.863-139).
6. ábra
Keményburkolatok porszívózása:
A 2534 pt / A 2574 pt:
Lábával nyomja le a padlószívófej átkapcsolóját. Ezzel a padlószívófej alján lévő kefecsíkokat kitolja.
A 2234 pt:
Nyomja be a keményburkolat-betétet a padlófejbe. A sörtéknek előre kell mutatni.
Padlószőnyegek porszívózása:
A 2534 pt / A 2574 pt:
Lábával nyomja le a padlószívófej átkapcsolóját. Ezzel a padlószívófej alján lévő kefecsíkokat behúzza.
A 2234 pt:
A kemény felületek tisztítására szolgáló rátét nélkül dolgozzon.
Kifúvás funkció
Pl. lomb vagy por garázsból, hobbiszobából vagy műhelyből történő kifúvására alkalmazható.
Ábra 7
→ Csatlakoztassa a szívócsövet. Nyissa ki a légszabályozót és válassza ki a kívánt fúvóteljesítményt.
Nedves szívás
Figyelem:
Ne használjon szűrőzsákot!
A készüléket hab képződése vagy folyadék kifolyása esetén azonnal ki kell kapcsolni!
Tudnivaló: Ha a tartály megtelik, akkor az úszó lezárja a szívónyílást és a készülék megnövelt fordulatszámmal dolgozik. A készüléket azonnal ki kell kapcsolni és a tartályt ki kell üríteni.
Munka elektromos szerszámokkal
→ Az adaptert szükség esetén kézzel igazítsa az elektromos szerszám csatlakozójának átmérőjéhez.
Ábra 8
100 - 2100 W teljesítmény felvételű elektromos szerszámokat lehet csatlakoztatni.
| A 2234 pt A 2534 | pt
A 2574 pt |
| EU 100 | - 2100 W 100 - 21 | 00 W |
| CH 100 | - 1100 W 100 - 90 | 0 W |
| GB 100 | - 1800 W 100 - 16 | 00 W |
A) Helyezze a mellékelt adaptert a szívócserre és kösse össze az elektromos szerszám csatlakozójával. vagy B) Használja a Hajlékony szívócsövet Flex-Tool, a szélesebb végét helyezze közvetlenül a szívócsőre, a másik végét helyezze a mellékelt adapterre és kösse össze az elektromos szerszám csatlakozójával.
Ábra 9
Dugja be az elektromos szerszám hálózati dugóját a porszívóba. → Állítsa a porszívót II. állásra és kezdje el a munkát.
Megjegyzés: Amint az elektromos szerszámot bekapcsolja, a szívóturbina 0,5 másodperces késleltetéssel beindul. Ha az elektromos szerszámot kikapcsolja, akkor a szívóturbina még kb. 5 másodpercig tovább forog, hogy a maradék szennyet a szívócsőből beszívja.
Az üzemeltetés befejezése
Kapcsolja ki a készüléket és húzza ki a hálózati csatlakozó dugót.
Tartály kiürítése
→ Vegye le a motorházat, és ürítse ki a tartályt.
A készülék tárolása
A tartozékot helyezze el a készülékben, és a készüléket tárolja száraz helyen.
A készülék szállítása
→ Autóban történő szállításnál a készüléket biztonságosan rögzíteni kell.
Ápolás, karbantartás
Sérülésveszély
Minden ápolási és karbantartási munka megkezdése előtt kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozót.
A készülék és a tartozékok tisztítása
△Figyelem
Ne használjon súrolószert, üveget vagy univerzális tisztítószert! A készüléket tilos vízbe meríteni.
A műanyagból készült készüléket és tartozékrészeket a kereskedelemben kapható műanyagtisztítóval kell ápolni. A tartályt és a tartozékokat szükség esetén vízzel öblítse ki, és a további használat előtt szárítsa meg.
Általános megjegyzések
Garancia
Minden országban az illetékes forgalmazó vállalat által kiadott szavatossági feltételek érvényesek. A készülék esetleges hibáit a garanciaidőn belül költségmentesen megszüntetjük, ha azok anyag- vagy gyártási hibára vezethetők vissza. Garanciális igény esetén kérjük, a számlával együtt forduljon kereskedőhöz vagy a legközelebbi, ilyen esetek intézésére jogosult vevőszolgálathoz. (A címet lásd a hátoldalon)
Szerviz
Kérdések vagy üzemzavar esetén a KÄRCHER-telephelyünk szívesen segít Önnek. (A címet lásd a hátoldalon)
Alkatrészek és különleges tartozékok megrendelése
Az üzemeltetési útmutató végén talál egy válogatást a legtöbbször szükséges alkatrészekről.
Alkatrészeket és tartozékokat kereskedőjénél vagy a KÄRCHER-telephelyen kaphat. (A címet lásd a hátoldalon)
Üzemzavar-elhárítási segítség
A szívóteljesítmény csökken
A tartozékok, szívótömlő vagy a szívócső el van záródva
→ Az elzáródást egy pálcával távolítsa el.
A porzsák megtelt
Helyezze be az új porzsákot.
A patron szűrő piszkos
→ Vegye ki a szűrőt és kopogtassa le. Ha a szennyeződés nem jön le, tisztítsa folyóvíz alatt, a visszahelyezés előtt hagyja teljesen megszáradni. Makacs szennyeződésnél vagy sérülés esetén cserélje ki.
A készülék nem szív fel vizet
A tartály megtelt
→ Kapcsolja ki a készüléket, ürítse ki a tartályt.
Műszaki adatok
| A 2234 pt | A 2534 pt
A 2574 pt |
| Feszültseg 220-240V | |
| Áramfajta 50/60 Hz | |
| Hálózati biztosító
(lomha) | 16 A |
| Tartály térfogata 18 | 25 | | | |
| Vízfelvétel 8 | 13 | | | |
| Teljesítmény Pnévl | 1200 W 1 | 400 W |
| Teljesítmény Pmax | 1400 W 1 | 600 W |
| Hálózati kábel H 05VV-F3G1,5 |
| Hangnyomásszint
(EN 60704-2-1) | 75 dB(A) |
A műszaki adatok módosításának jogát fenntartjuk!
Kedves Vásárlónk,
Helyezzen be új szűrőbetétet.
Kärcher Hungária Kft. Tormásrét ut 2. 2051 Biatorbágy (023) 530 640
