HASZNÁLATI ÚTMUTATÓ AF 5071PS AGFAPHOTO

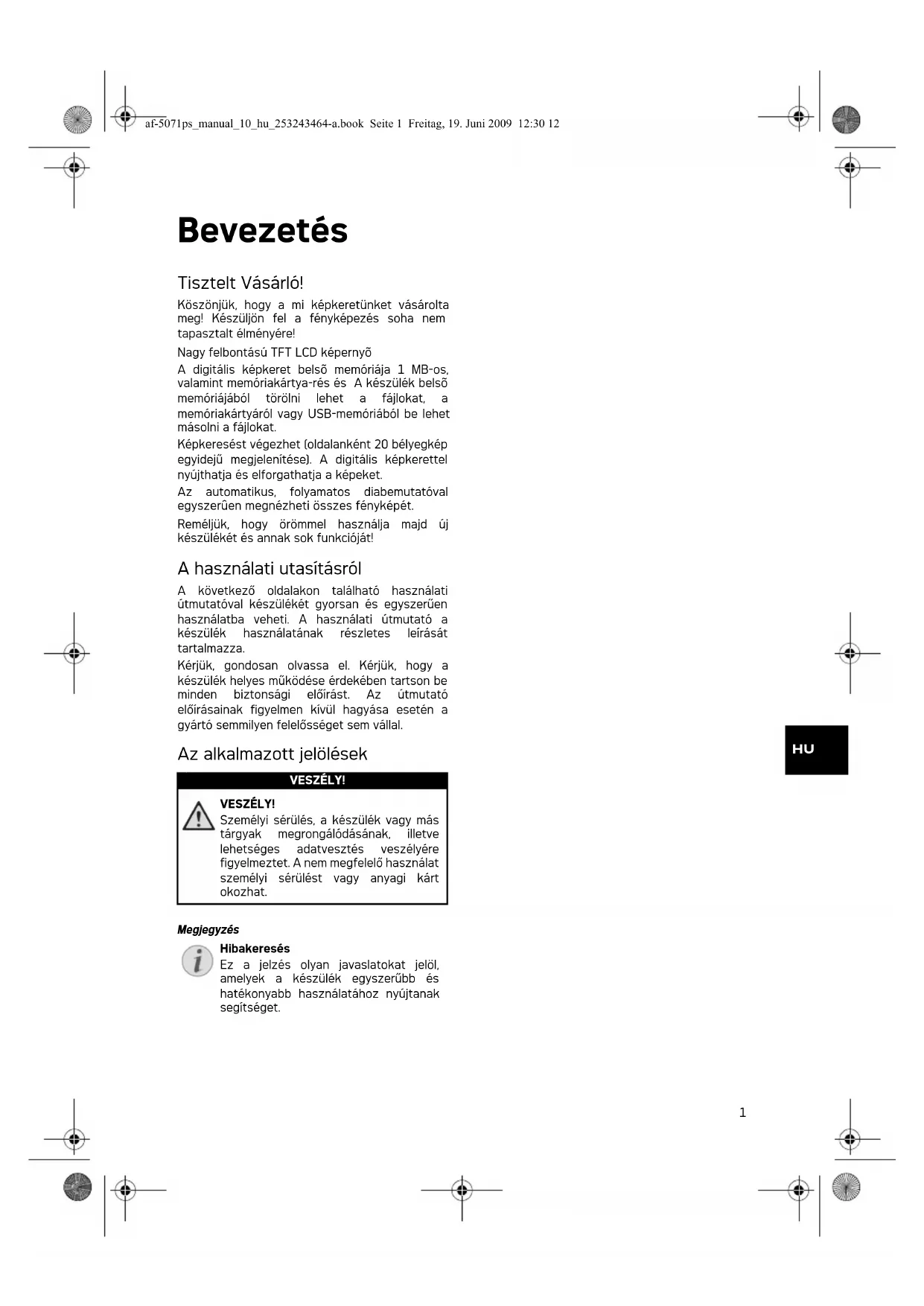

Bevezetés Tisztelt Vásárló! Köszönjük, hogy a mi képkeretünket vásárolta meg! Készüljön fel a fényképezés soha nem tapasztalt élményére! Nagy felbontású TFT LCD képernyõ Memoria A digitális képkeret belsõ memóriája 1 MB-os, valamint memóriakártya-rés és A készülék belsõ memóriájából törölni lehet a fájlokat, a memóriakártyáról vagy USB-memóriából be lehet másolni a fájlokat. Képkeresést végezhet (oldalanként 20 bélyegkép egyidejű megjelenítése). A digitális képkerettel nyújthatja és elforgathatja a képeket. Az automatikus, folyamatos diabemutatóval egyszerûen megnézheti összes fényképét. Reméljük, hogy örömmel használja majd új készülékét és annak sok funkcióját! A használati utasításról A következő oldalakon található használati útmutatóval készülékét gyorsan és egyszerűen használatba veheti. A használati útmutató a készülék használatának részletes leírását tartalmazza. Kérjük, gondosan olvassa el. Kérjük, hogy a készülék helyes működése érdekében tartson be minden biztonsági előírást. Az útmutató előírásainak figyelmen kívül hagyása esetén a gyártó semmilyen felelősséget sem vállal. Az alkalmazott jelölések Veszély Hibakeresés VESZÉLY! VESZÉLY! Személyi sérülés, a készülék vagy más tárgyak megrongálódásának, illetve lehetséges adatvesztés veszélyére figyelmeztet. A nem megfelelő használat személyi sérülést vagy anyagi kárt okozhat. Megjegyzés Hibakeresés Ez a jelzés olyan javaslatokat jelöl, amelyek a készülék egyszerűbb és hatékonyabb használatához nyújtanak segítséget. af-5071ps_manual_10_hu_253243464-a.book Seite 1 Freitag, 19. Juni 2009 12:30 122

Biztonsági elõírások és javaslatok Bevezetés 2 Ne végezzen olyan változtatást vagy beállítást, amit ez a kézikönyv nem tartalmaz. A készülék nem megfelelő használata személyi sérülést vagy anyagi kárt okozhat. Ügyeljen a jelölt figyelmeztetésekre és biztonsági megjegyzésekre. A készülék beállítása A készülék csak beltérben használható. A készülék csak beltérben használható. A készüléket síma, lapos és stabil felületen kell elhelyezni. Minden kábelt úgy vezessen, hogy ne lehessen bennük megbotlani, így elkerülhető legyen a személyi sérülés vagy a faxkészülék megrongálódása. LCD-képernyő Mindig óvatosan kezelje a készüléket. Ne érintse meg az LCD-képernyõt. Ne tegyen nehéz, éles, hegyes tárgyat az LCD-képernyõre a keretre vagy a tápfeszültség-kábelre. A készüléket ne érje közvetlen napsugárzás A készüléket ne érje közvetlen napsugárzás, magas hőmérséklet, nagy hőmérséklet-ingadozás és nedvesség. A készüléket ne helyezze fűtőkészülék vagy légkondicionáló közelébe. Tartsa szem előtt a műszaki adatokban megadott hőmérséklet- és páratartalom-adatokat. Szállítás után ne kapcsolja be azonnal a k észüléket. Ne kapcsolja be azonnal a készüléket, ha hideg helyről meleg helyre viszi, vagy fordítva, vagy olyan helyiségben, amelyet hirtelen fűtöttek fel. Ilyen esetben várjon legalább három órát, amíg a készülék alkalmazkodik a környezethez (hőmérséklet, páratartalom…) . Ha a faxkészülék túlságosan felmelegedik, vagy füstöl Ha a faxkészülék túlságosan felmelegedik, vagy füstöl, a hálózati kábelt azonnal húzza ki az elektromos falicsatlakozóból. A készüléket képzett szakemberrel, szervizben vizsgáltassa át. A tűzveszély elkerülése érdekében a készüléket nyílt lángtól tartsa távol. A készüléket ne csatlakoztassa nedves helyiségben. A készüléket ne csatlakoztassa nedves helyiségben. Nedves kézzel soha ne érintse a hálózati kábelt vagy a hálózati csatlakozót! A faxkészülékbe nem juthat semmilyen folyadék. A faxkészülékbe nem juthat semmilyen folyadék. Ha a készülékbe folyadék vagy idegen tárgy került, csatlakoztassa le a hálózati feszültségről és képzett szakemberrel, szervizben vizsgáltassa át. Gyerekek felügyelet nélkül ne használják a faxkészüléket . Gyerekek felügyelet nélkül ne használják a faxkészüléket. A csomagolóanyagokat tartsa gyerekek elől elzárva. Tápellátás Csak a melléke lt hálózati adaptert használja Csak a mellékelt hálózati adaptert használja (ld. Függelék / Műszaki adatok). Ellenőrizze, hogy a hálózati feszültség adatai megegyeznek-e a készülék típustábláján feltüntetett adatokkal. A készülék a rajta feltüntetett feszültséggel használható. Ne érintse meg a háló zati kábelt, ha a szigetelése sérült! Ne érintse meg a hálózati kábelt, ha a szigetelése sérült! Azonnal cserélje ki a sérült kábeleket. Csak megfelelő kábeleket használjon; szükség esetén kérje műszaki segélyszolgálatunk vagy a forgalmazó segítségét. A készülék felületének tisztítása előtt a készüléket csatlakoztassa le a hálzóati feszültségről! A készülék felületének tisztítása előtt a készüléket csatlakoztassa le a hálzóati feszültségről! A tisztításhoz használjon puha, szöszmentes textilt. A tisztításhoz ne használjon folyékony vagy gáznemű tisztítószert (spray, súrolószer, polírozó szer, alkohol stb.). A készülék belsejébe ne kerüljön nedvesség. A kijelzőt csak száraz, puha ron ggyal tisztítsa. A kijelzőt csak száraz, puha ronggyal tisztítsa. Ha a kijelző eltörik, akkor enyhén savas hatású folyadék léphet ki belőle. Az anyag ne kerüljön a szembe vagy a bőrre. A készülék javítása A készülék javítása Ne próbálkozzon a készülék javításával. A helytelen karbantartás személyi sérülést okozhat és a készülék is megrongálódhat. A készüléket csak a hivatalos szakszerviz javíthatja. A típustáblát ne távolítsa el a készülékről, mert ez a garancia elvesztését okozza. Fényképtároló eszköz: Fényképtároló eszköz: Csak a készülékkel kompatibilis tárolóeszközt használjon. A memóriakártyán vagy a készüléken tárolt adatok sérülésének elkerülése érdekében a kártya behelyezésekor vagy eltávolításakor kapcsolja ki a tápfeszültséget. A memóriakártyát ne vegye ki a készülékből, amikor az éppen használja a kártyát. Ekkor az adatok megsérülhetnek vagy elveszhetnek. af-5071ps_manual_10_hu_253243464-a.book Seite 2 Freitag, 19. Juni 2009 12:30 123

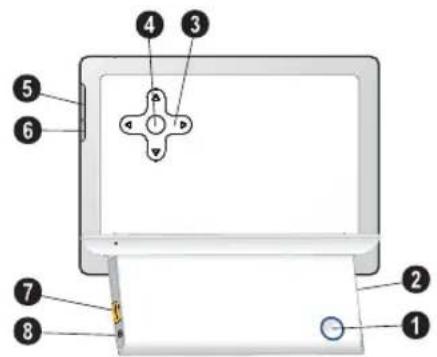

Áttekintés A készülék áttekintése 1 Be- és kikapcsolás 1 B—Be/ki kapcsoló 2 Memóri akártya-rés 2—Memóriakártya-rés 3 Nyíl-gombok 3 G/I—Mozgatás fel / mozgatás le / mozgatás balra / mozgatás jobbra 4 OK 4 OK—A beállítások nyugtázása / a diabemutató indítása 5 MENU—A képek áttekintő nézetének megjelenítése. 6 ù—Fénykép-áttekintő A beállítások megváltoztatása 7 USB-csatlakozó a tárolóeszköz számára 7 ý- Csatlakozó— USB-csatlakozó a tárolóeszköz számára 8 A hálózati kábel csatlakozója 8 Í – A hálózati kábel csatlakozója Rückseite AF5071 af-5071ps_manual_10_hu_253243464-a.book Seite 3 Freitag, 19. Juni 2009 12:30 124

Első üzembe helyezés A csomag tartalma Digitális fény képalbum ‚ Digitális fényképkeret tartóval Tápegység cserélhető csatlakozóval … Tápegység cserélhető csatlakozóval Használati útmu tató (nincs ábra) Használati útmutató (nincs ábra) Verpackungsinhalt AF5071 Hiány A tápegység csatlakoztatása Hálózati feszü ltség a használati helyen 1 Válassza az Ön országában használatos csatlakozót és csúsztassa a hálózati tápegységbe. A csatlakozót teljesen csúsztassa be. 2 A tápegység kisebbik csatlakozóját csatlakoztassa a készülék hátoldalán található csatlakozóra. A tápegységet csatlakoztassa a hálózati csatlakozóba. Memóriakártya behelyezése 1 A memóriakártyát helyezze a készülék hátulján található megfelelő kártyarésbe. A képkerettel a következő memóriakártyák használhatók: SD/MMC/MS/XD. 2 A készülék hátulján található kapcsolóval kapcsolja be a képkeretet. A készülék az indító képernyő megjelenítése után kezdi meg a diabemutatót. 3 A diabemutató közben a hátoldal OK gombját megnyomva le lehet állítani a bemutatót. Megjegyzés Hiány Ha valamelyik részegység hiányzik vagy sérült, értesítse a készülék eladóját vagy az ügyfélszolgálatot. VIGYÁZAT! Hálózati feszültség a használati helyen! Ellenőrizze, hogy a hálózati feszültség adatai megegyeznek-e a készülék típustábláján feltüntetett adatokkal. VESZÉLY! Memóriakártya behelyezése! Csak a készülékkel kompatibilis tárolóeszközt használjon. A memóriakártyát ne vegye ki a készülékből, amikor az éppen használja a kártyát. Ekkor az adatok megsérülhetnek vagy elveszhetnek. Megjegyzés Túl sok kép van a memóriakártyán Ha a memóriakártyán túl sok fénykép van, a diabemutató indulásáig hosszabb idő telhet el. Megjegyzés USB-eszköz és memóriakártya egyidejű használata Ha a memóriakártyával egyidőben USB-tárolóeszközt is használ, akkor először a memóriakártya képei jelennek meg. af-5071ps_manual_10_hu_253243464-a.book Seite 4 Freitag, 19. Juni 2009 12:30 125

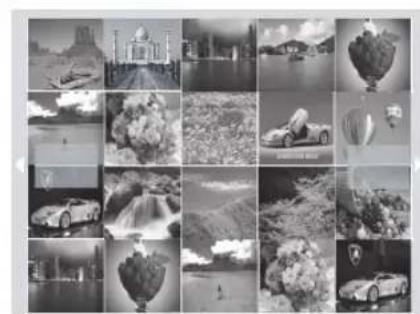

Kép megjelenítése 1 Nyomja meg a MENU gombot a faxkészüléken. 2 Ezután a képernyőn oldalanként 20 bélyegkép jelenik meg. 3A G/I vagy J/H gombbal jelölje ki a diabemutató kezdőképét 4A OK gombbal indítsa el a diabemutatót. 5 A diabemutatót a OK gombbal lehet megállítani. A képernyőn a „szünet-szimbólum” jelenik meg. 6A J/H gombbal az előző vagy a következő képre lehet ugrani. 7 A diabemutatót a MENU gombbal lehet leállítani. af-5071ps_manual_10_hu_253243464-a.book Seite 5 Freitag, 19. Juni 2009 12:30 126

Beállítások A megjelenítési beállítások módosítása 1 Nyomja meg a ù gombot. 2A J/H gombbal válassza a (Az LCD- képernyő beállításai) menüpontot és nyomja meg a OK gombot. 3A G/I gombbal válassza a (Fényerő), (Kontraszt) vagy (Színtelítettség) menüpontot. 4A J/H gombbal módosítsa a beállítást. 5 Minden módosítást nyugtázzon a OK gombbal. 6 A kilépéshez nyomja meg a gombot ù gombot. Fájl másolása vagy törlése A memóriakártyáról vagy az USB-eszközről másolni lehet a képfájlokat. A belső memóriából törölni lehet a képfájlokat. Fájlmásolás 1 Nyomja meg a ù gombot. 2A J/H gombbal válassza a (fájl másolása vagy törlése) lehetőséget, és nyomja meg a OK gombot. 3A G gombbal válassza a (Másolás) lehetőséget és nyomja meg a OK gombot.

J/H gombokkal álljon a másolandó fájlra. 5A OK gombbal jelölje ki a fájlt. 6A I gombbal álljon a képernyő alján található eszközsorra. 7A J/H gombbal álljon a ikonra és a OK gombbal kezdje meg a másolást. 8 A képernyõn a folyamatjelzõ jelenik meg. A másolás befejezése után a kép a belsõ memóriába kerül. Fájltörlés 1 Nyomja meg a ù gombot.

J/H gombbal válassza a (fájl másolása vagy törlése) lehetőséget, és nyomja meg a

gombot. 3A I gombbal válassza a (Törlés) lehetőséget és nyomja meg a OK gombot.

J/H gombokkal álljon a törlendő fájlra. 5A OK gombbal jelölje ki a fájlt. 6A I gombbal álljon a képernyő alján található eszközsorra. 7A J/H gombbal álljon a ikonra és a OK gombbal kezdje meg a törlést. Az alapbeállítások megváltoztatása Itt elforgathatja a képet, megváltoztathatja a képarányt, képváltási effektusokat jelölhet ki vagy beállíthatja a diabemutató sebességét. 1 Nyomja meg a ù gombot. 2A J/H gombbal válassza az (Alapbeállítások módosítása) lehetőséget és nyomja meg a OK gombot. 3A G/I gombbal álljon a kívánt ikonra. Kép elforgatása—a kép irányának módosítása Képarány—a digitális képkeret 16:10 szélesvásznú képarányú. Jelölje ki, hogy a képet az eredeti formátumban, szélesvásznú formátumban (16:10) kívánja-e megjeleníteni, vagy úgy szeretné megnyújtani, hogy éppen kitöltse a képernyőt. Képváltási effektusok—A listából ki lehet jelölni a diabemutató kívánt képváltási effektusait. Diabemutató sebessége—válasszon a kijelzett idők közül. Gyári beállítások—minden beállítás a gyári értékre áll vissza. 4A J/H.gombbal válassza a kívánt beállítást. 5 Nyomja meg az OK gombot. Megjegyzés A kijelölés visszavonása A kijelölés visszavonásához ismét nyomja meg a OK gombot. Megjegyzés A folyamat megszakítása A ikonra állva és a OK gombot megnyomva a folyamatban lévő műveletet le lehet állítani. Megjegyzés A folyamat megszakítása A ikonra állva és a OK gombot megnyomva a folyamatban lévő műveletet le lehet állítani. Megjegyzés Nyomja meg a ù gombot, ezzel a menü bezárul és a készülék a készenléti állapotba tér vissza. af-5071ps_manual_10_hu_253243464-a.book Seite 6 Freitag, 19. Juni 2009 12:30 128

Szerviz Információ Probléma Megoldás A képkeretet nem lehet bekapcsolni. Ellenõrizze a hálózati tápegység helyes csatlakoztatását. A készülék nem ismeri fel a memóriakártyát • Hogy a megfelelő típusú kártyát használta-e és a behelyezési irány is megfelelő-e.

• Ellenőrizze a memóriakártya esetleges sérülését.

• Ellenőrizze a fájl formátumát af-5071ps_manual_10_hu_253243464-a.book Seite 8 Freitag, 19. Juni 2009 12:30 129

Függelék Műszaki adatok Típus Típus .......................................................................AF 5071PS Méretek Méretek (szél.¦×¦mag.¦×¦mélys.)............................................. 191,8¦×¦139,8¦×¦26¦mm Tömeg Tömeg ...........................................................................0,366¦kg Bemenet Hálózati feszültség..Bemenet: 100¦–¦240¦V¦~ / 50¦– ¦60¦Hz Kimenet .........................................................Kimenet: 5¦V¦† / 1¦A Ajánlott környrzeti hőmérséklet Ajánlott környezeti hőmérséklet................... 0¦–¦45¦ºC Relatív párata rtalom Relatív páratartalom............................................20¦–¦80¦% Kijelző Képernyőméret .....................................................................7¦“ Méretarány Méretarány .......................................................................16:10 Felbontás ......................................................432¦×¦234 pixel Memoria Belső memória Belső memória...............legfeljebb 10 fényképekhez Csatlakozók USB-csatlakozó USB-csatlakozó................................................... USB-Host A használható memóriakártyák A használható memóriakártyák....SD · MMC · MS ·

Használható formátumok Képfájl-f ormátumok Képfájl-formátumok ......................................................JPEG Minden adat csak tájékoztató jellegű. Az AgfaPhoto fenntartja az előzetes értesítés nélküli változtatás jogát. Az AgfaPhoto megnevezés használatát az Agfa-Gevaert NV & Co.KG vagy az Agfa-Gevaert NV engedélyezte. Sem az Agfa-Gevaert NV & Co.KG, sem az Agfa-Gevaert NV nem gyártja ezt a terméket és ezekre nem nyújt semmilyen szavatosságot vagy támogatást. Szerviz-, támogatási és garanciális ügyekben keresse fel a forgalmazót vagy a gyártót. Kapcsolat: AgfaPhoto Holding GmbH, www.agfaphoto.com Gyártó: Sagem Communications, www.sagem-communications.com A CE jelzés tanúsítja, hogy a termék teljesíti az Európai Parlament és Tanács távközlési végberendezésekre, a felhasználók biztonságára és egészségvédelmére és az elektromágneses zavarásra vonatkozó 1999/5/CE irányelv fő követelményeit. A megfelelőségi nyilatkozatot a www.agfaphoto.com honlapon lehet megtekinteni. A fenntartható fejlődés logikájának részeként az AgfaPhoto egyik alapvető szempontja a környezet megőrzése. Az AgfaPhoto kitûzött célja a rendszerek környezetkímélõ üzemeltetése, ebbõl következõen úgy döntött, hogy termékeinek életciklusába a gyártástól az üzembe helyezésen és a használaton át a hulladékkezelésig beépíti a környezet védelmét. Csomagolás: Ez a logó(zöld pont) azt jelenti, hogy a gyártó hozzájárulást fizetett egy hivatalos nemzeti szervezetnek a csomagolóanyagok újrahasznosításának és az újrahasznosító létesítmények fejlesztésének céljára. Kérjük, a csomagolóanyag-hulladék kezelésekor tartsa tiszteletben a helyi szelektív hulladékgyûjtési szabályokat. Elemek:Ha az Ön készülékében elemek vannak, akkor az elhasznált elemeket a megfelelő begyűjtőhelyen kell leadni. Termék: A készüléken látható áthúzott szeméttároló azt jelzi, hogy a készülék hulladékkezelését elektromos és elektronikus hulladékként kell végezni. Ebben a vonatkozásban az EU-elõírások a szelektív hulladékkezelést kérik;

• hasonló készülék vásárlása esetén a vásárlás helyén, af-5071ps_manual_10_hu_253243464-a.book Seite 9 Freitag, 19. Juni 2009 12:30 1210

• a helyi begyûjtõhelyeken (központi begyûjtõhely, szelektív hulladékgyûjtõ hely stb.). Ilyen módon Ön is hozzájárulhat az elektronikus és elektromos hulladék újrahasznosításának és feldolgozásának fejlesztéséhez, ami elõnyös hatással lehet a környezetre és az emberi egészségre. A papírt és a kartondobozt újrahasznosítható papírhulladékként lehet kezelni. A műanyag csomagolást és a sztirolhab-betéteket az Ön országának előírásait alkalmazva újrahasznosításra le lehet adni, vagy a nem újrahasznosítható hulladékban lehet elhelyezni. Védjegyek: A kézikönyvben említett hivatkozások a megfelelő vállalatok védjegyei. A É és Ë védjegy hiánya nem jelenti azt, hogy az adott megnevezések védjeggyel nem védettek. A megemlített más terméknevek csak azonosítási célt szolgálnak és a megfelelő tulajdonosok védjegyei lehetnek. A AgfaPhoto lemond az ilyen védjegyekkel kapcsolatos minden jogról. A készülék vásárlója vagy harmadik fél sem a AgfaPhoto-et, sem leányvállalatait nem teheti felelőssé a vásárlót vagy harmadik felet ért olyan kárért, veszteségért, költségért vagy kiadásért, amelyet baleset, a késülék nem rendeltetésszerű használata, jogosulatlan megváltoztatása, javítása, módosítása, vagy a AgfaPhoto üzemeltetési és karbnatartási előírásainak be nem tartása okoz. A AgfaPhoto nem tehető felelőssé a nem az eredetiként megnevezett AgfaPhoto -termékek vagy a AgfaPhoto által jóváhagyott kiegészítő vagy fogyóanyagok használatából eredő károkért vagy problémákért. A AgfaPhoto nem tehető felelőssé a nem a AgfaPhoto által gyártott interfész-kábel haszálatából eredő elektromágneses zavar által okozott károkért. Minden jog fenntartva. A jelen kiadvány a AgfaPhoto előzetes engedélye nélkül sem részben, sem egészben nam reprodukálható, kereshető rendszerben nem tárolható, valamint semmilyen módon és formában, sem elektronikus vagy mechanikus úton, sem fénymásolás, felvétel vagy más útján nem továbbítható. Az itt található információk kizárólag erre a készülékre vonatkoznak. A AgfaPhoto nem tehető felelőssé azért, ha ezeket az utasításokat más készülékre alkalmazzák. A jelen használati útmutató nem testesít meg szerződést. A hibák, nyomtatási hibák és változtatások joga fenntartva. Copyright © 2009 Sagem Communications af-5071ps_manual_10_hu_253243464-a.book Seite 10 Freitag, 19. Juni 2009 12:30 121
