KULLANIM KILAVUZU AF 5071PS AGFAPHOTO

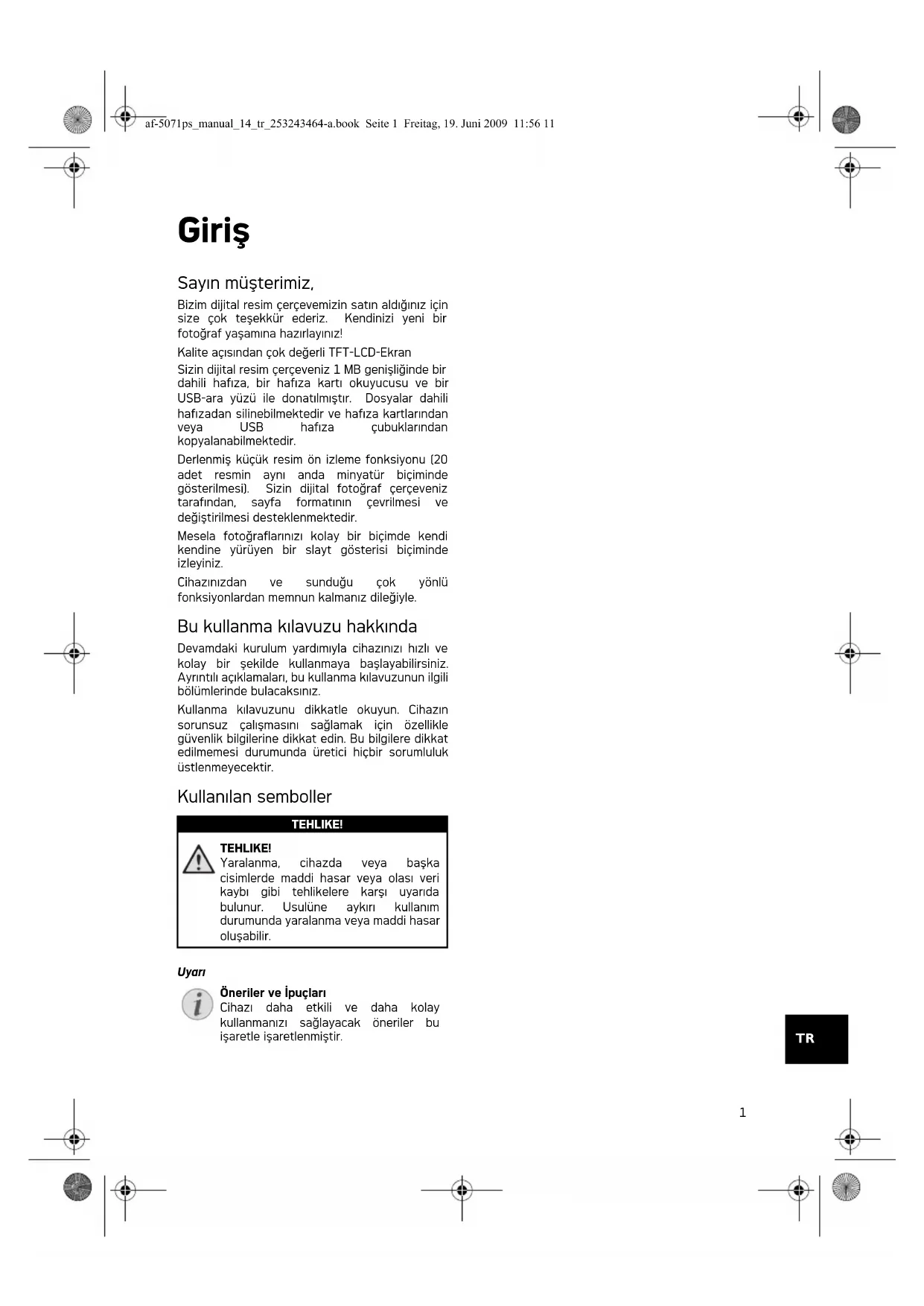

Giriş Sayın müşterimiz, Bizim dijital resim çerçevemizin satın aldığınız için size çok teşekkür ederiz. Kendinizi yeni bir fotoğraf yaşamına hazırlayınız! Kalite açısından çok değerli TFT-LCD-Ekran Belleği Sizin dijital resim çerçeveniz 1 MB genişliğinde bir dahili hafıza, bir hafıza kartı okuyucusu ve bir USB-ara yüzü ile donatılmıştır. Dosyalar dahili hafızadan silinebilmektedir ve hafıza kartlarından veya USB hafıza çubuklarından kopyalanabilmektedir. Derlenmiş küçük resim ön izleme fonksiyonu (20 adet resmin aynı anda minyatür biçiminde gösterilmesi). Sizin dijital fotoğraf çerçeveniz tarafından, sayfa formatının çevrilmesi ve değiştirilmesi desteklenmektedir. Mesela fotoğraflarınızı kolay bir biçimde kendi kendine yürüyen bir slayt gösterisi biçiminde izleyiniz. Cihazınızdan ve sunduğu çok yönlü fonksiyonlardan memnun kalmanız dileğiyle. Bu kullanma kılavuzu hakkında Devamdaki kurulum yardımıyla cihazınızı hızlı ve kolay bir şekilde kullanmaya başlayabilirsiniz. Ayrıntılı açıklamaları, bu kullanma kılavuzunun ilgili bölümlerinde bulacaksınız. Kullanma kılavuzunu dikkatle okuyun. Cihazın sorunsuz çalışmasını sağlamak için özellikle güvenlik bilgilerine dikkat edin. Bu bilgilere dikkat edilmemesi durumunda üretici hiçbir sorumluluk üstlenmeyecektir. Kullanılan semboller Tehlike Uyarısı Öneriler ve İpuçları TEHLIKE! TEHLIKE! Yaralanma, cihazda veya başka cisimlerde maddi hasar veya olası veri kaybı gibi tehlikelere karşı uyarıda bulunur. Usulüne aykırı kullanım durumunda yaralanma veya maddi hasar oluşabilir. Uyarı Öneriler ve İpuçları Cihazı daha etkili ve daha kolay kullanmanızı sağlayacak öneriler bu işaretle işaretlenmiştir. af-5071ps_manual_14_tr_253243464-a.book Seite 1 Freitag, 19. Juni 2009 11:56 112

Güvenlik talimatlarý ve tavsiyeler Giriş 2 Bu kullanma kılavuzunda tarif edilenler dışında hiçbir ayar veya değişiklik yapmayın. Cihazın aslına uygun kullanılmaması halinde, yaralanmalar veya cihaz hasarları yada veri kayıpları meydana gelebilmektedir. Lütfen verilen tüm uyarı ve emniyet bilgilerini dikkate alınız. Cihazın yerleştirilmesi Bu cihaz sadece iç mekâ n kullanımı için öngörülmüştü r. Bu cihaz sadece iç mekân kullanımı için öngörülmüştür. Cihaz, sabit ve güvenli bir şekilde, düz bir yüzey üzerine yerleştirilmelidir. Tüm kabloları kimsenin takılmayacağı ve yaralanmayacağı ya da cihaza zarar veremeyeceği şekilde döşeyin. LCD-Ekran Cihazı her daim itinalı bir biçimde kullanınız. LCD- ekrana dokunmaktan kaçınınız. Hiçbir zaman ekran, çerçeve veya şebeke bağlantı kablosu üzerine ağır veya keskin kenarlı nesneler bırakmayınız. Cihazı direkt güneş ışınlarından Cihazı direkt güneş ışınlarından, sıcaktan, büyük ısı değişikliklerinden ve nemden koruyun. Cihazı kalorifer veya klima tertibatlarının yakınına yerleştirmeyin. Teknik Veriler bölümündeki ısı ve nem ile ilgili bilgilere dikkat edin. Cihazı taşıma işleminin hemen ardından açmayınız. Bu cihaz taşımanın hemen ardından olmak üzere, soğuk bir yerden sıcak bir yere girildiğinde veya bunun tersi soğuk bir yere veya çok hızlı olarak ısıtılmış olan bir mekâna girildiğinde açılmamalıdır. Böyle bir durumda cihazın değişik ortam şartlarına (ısı derecesi, nem oranı…) intibak etmesine dek en az üç saat bekleyiniz. Faks cihazınız aşırı ısınmışsa veya cihazdan duman Faks cihazınız aşırı ısınmışsa veya cihazdan duman çıkıyorsa derhal elektrik fişini prizden çekin. Cihazın bir teknik servis tarafından kontrol edilmesini sağlayın. Yangının yayılmasını önlemek için açık ateşi cihazdan uzak tutun. Cihazı nemli odalarda prize takmayın. Cihazı nemli odalarda prize takmayın. Elektrik fişine ve elektrik bağlantısına ıslak elle dokunmayın. Cihaza herhangi bir sıvı girmemelidir! Cihaza herhangi bir sıvı girmemelidir! Cihaza yabancı bir cisim veya herhangi bir sıvı girmişse, cihazın fişini çekin ve teknik servisi çağırın. Çocukların gözetimsiz olarak cihaza dokunmasına izin vermeyin. Çocukların gözetimsiz olarak cihaza dokunmasına izin vermeyin. Ambalaj folyoları çocukların eline geçmemelidir. Elektrik girişi Cihaz ile birlikte teslim edileni Kulla nınız Cihaz ile birlikte teslim edileni Kullanınız (bakınız Ek / Teknik veriler). Cihazınıza ait şebeke voltajının (tip levhası), kurulum yerindeki şebeke voltajına uygun olmasına dikkat edin. Tüm parçalar cihaz üzerinde beyan edilen gerilim türüne uygundur. İzolasyonu zarar görmüş elektrik ka blosuna kesinlikle dokunmayın. İzolasyonu zarar görmüş elektrik kablosuna kesinlikle dokunmayın. Hasarlıolan kabloyu hemen degiştirin. Sadece uygun olan kabloyu kullanınj uygun kablo olmadiğinda lüften yetkili teknik servisimizin veya yetkili satıcınıza sorun. Cihazın yüzeyini temizlemeden önce elektrik fişini çekin. Cihazın yüzeyini temizlemeden önce elektrik fişini çekin. Tüy bırakmayan, yumuşak bir bez kullanın. Asla sıvı, gaz veya kolay alev alan nitelikte temizleme maddeleri kullanmayın (sprey, aşındırı maddeler, cilalar, alkol) Cihazın iç kısımlarına nem girmemelidir. Dijital göstergeyi kuru, yu muşak bir bezle temizleyin. Dijital göstergeyi kuru, yumuşak bir bezle temizleyin. Göstergenin kırılması durumunda, hafif derecede asitli sıvı dışarı akabilir. Bu sıvının gözünüze ve cildinize temas etmesini önleyin. Tamir Tamir Cihaz üzerinde herhangi bir onarım yapmayın. Kurallara uygun olmayan bakım çalışmalara yaralanmalara veya cihazda maddi hasara yol açabilir. Cihazın sadece teknik servis tarafından tamir edilmesini sağlayın. Cihazınızdaki tip levhasını çıkartmayın, aksi takdirde garanti hakkı kaybolacaktır. Fotoğraf hafıza araçları Fotoğraf hafıza araçları Sadece cihaz ile uyumlu olan hafıza medyaları kullanınız. Kart veya cihaz üzerinde olası hasarların önlenmeleri bakımından, kartın cihaza sadece cihaz kapalı olduğunda takılması gerekmektedir. Cihaz üzerinde bulunan hafıza kartını cihazın işlem yaptığı sırada kesinlikle cihazdan çıkartmayınız. Bu nedenden dolayı veriler zarar görebilir veya kaybolabilir. af-5071ps_manual_14_tr_253243464-a.book Seite 2 Freitag, 19. Juni 2009 11:56 113

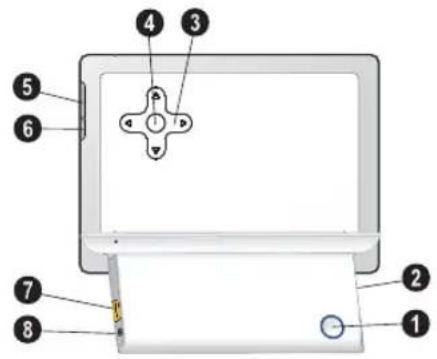

Genel bakış Cihaz görünümü 1 Açma-/Kapatma 1 B – Açma-/Kapama şalteri 2 Adet hafıza kartı yuvası 2 – Hafıza kartı yuvası 3 Ok tuşu 3 G/I – Yukarıya / Aşağıya / Sola / Sağa 4 OK 4 OK – Seçimi onaylama / Slayt gösterisi başlatma 5 MENU – Foto derleme çağrılması 6 ù – Ayarları değiştirme 7 USB-bağlantısı hafıza medyası 7 ý Soket – USB-hafıza aygıtı bağlantısı 8 Elektrik kablosu bağlantısı 8 Í-Şebeke kablosu bağlantı soketi Rückseite AF5071 af-5071ps_manual_14_tr_253243464-a.book Seite 3 Freitag, 19. Juni 2009 11:56 114

İlk çalıştırma Ambalaj içeriği Fotoğraf çerçevesi ‚ Ayaklı dijital resim çerçevesi Değiştirilebilir şebeke fişi donanımlı şebeke aygıtı … Değiştirilebilir şebeke fişi donanımlı şebeke aygıtı Kullanım talimatı (resimsiz) Kullanım talimatı (resimsiz) Verpackungsinhalt AF5071 Ambalaj İçeriği Eksikse Şebeke aygıtının bağlanması Kurulum yeri şebeke gerilimi 1 Ülkeniz için doğru olan şebeke fişini seçiniz ve şebeke aygıtını takınız. Şebeke fişinin şebeke aygıtına tam olarak oturmasına dikkat ediniz. 2 Şebeke aygıtının küçük soketini cihazınızın arka tarafından bulunan elektrik kablosu bağlantısına takınız. Şebeke aygıtını prize takınız. Hafıza kartının yerleştirilmesi 1 Cihazın arka kısmında bulunan ilgili kart yuvasına bir hafıza kartı yerleştiriniz. Sizin cihazınız tarafından altta bulunan hafıza kartı tipleri desteklenmektedir: SD/MMC/MS/XD. 2 Cihazı arka kısmında bulunan açma/kapatma şalteri ile açınız. Bunun ardından start ekranının gösterimi ardından slayt gösterisi başlayacaktır. 3 Slayt gösterisini durdurmak için arka kısımda bulunan OK tuşuna basınız. Uyarı Ambalaj İçeriği Eksikse Parçalardan biri eksik veya hasarlıysa, lütfen yetkili satıcınıza veya müşteri hizmetlerimize başvurun. DIKKAT! Kurulum yeri şebeke gerilimi! Cihazınıza ait şebeke voltajının (tip levhası), kurulum yerindeki şebeke voltajına uygun olmasına dikkat edin. TEHLIKE! Hafıza kartını takınız! Sadece cihaz ile uyumlu olan hafıza medyaları kullanınız. Cihaz üzerinde bulunan hafıza kartını cihazın işlem yaptığı sırada kesinlikle cihazdan çıkartmayınız. Bu nedenden dolayı veriler zarar görebilir veya kaybolabilir. Uyarı Hafıza kartı üzerinde çok sayıda fotoğraf bulunmaktadır Hafıza kartı üzerinde fazla sayıda fotoğrafın bulunması durumunda, slayt gösterisinin başlaması biraz zaman alabilmektedir. Uyarı USB-Hafıza aygıtı ile hafıza kartının aynı anda kullanımı Bir USB-hafıza aygıtının, bir hafıza kartı ile aynı anda kullanılması halinde, önce hafıza kartı üzerinde bulunan resimler gösterilmektedir. af-5071ps_manual_14_tr_253243464-a.book Seite 4 Freitag, 19. Juni 2009 11:56 115

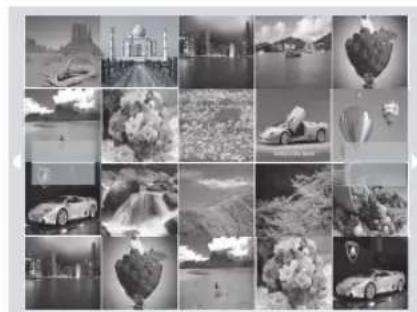

Foto-oynatma 1Cihazda MENU basın. 2 Ekran üzerinde beher sayfada 20 adet minyatür fotoğraf gösterilecektir. 3 G/I tuşu veya J/H tuşu ile slayt gösterisini başlatmak istediğiniz resmi seçiniz. 4 Slayt-gösterisi başlatmak için OK’a basınız. 5 Slayt-gösterisini başlatmak için OK tuşuna basınız. Ekran üzerinde bir “Pause-sembolü” belirecektir. 6 J/H Tuşu ile bir önceki veya bir sonraki resme gidebilirsiniz. 7 Slayt gösterisini MENU ile sonlandırınız. af-5071ps_manual_14_tr_253243464-a.book Seite 5 Freitag, 19. Juni 2009 11:56 116

Ayarlar Ekran ayarlarının değiştirilmesi 1 ù tuşuna basın. 2 J/H tuşu ile seçiminizi yapınız (LCD gösterge üzerinde ayarlar) ve OK tuşu ile onaylayınız. 3 G/I tuşu ile seçiminizi yapınız (Aydınlık), (Kontrast) veya (Renk toklaştırma). 4 J/H Tuşu ile ayarı değiştiriniz. 5 Tüm değiştirilen ayarları OK tuşu ile onaylayınız. 6 ù ile sonlandırın. Dosyaların kopyalanmaları veya silinmeleri Resim dosyalarını bir USB-Hafıza çubuğu veya bir hafıza kartından kopyalayabilirsiniz. Resimleri dahili hafızadan silebilirsiniz. Dosya kopyalama 1 ù tuşuna basın. 2 J/H tuşu ile seçiniz (Dosya kopyalama veya silme) ve OK tuşu ile onaylayınız. 3 G tuşu ile seçiniz (Kopyalama) ve OK tuşu ile onaylayınız. 4 G/I, J/H tuşu ile kopyalamak istediğiniz dosyayı seçiniz. 5 Fonksiyonu OK ile dosyayı işaretleyiniz. 6 I tuşu ile ekranın alt kenarında bulunan sembol satırını seçiniz. 7 J/H tuşu ile sembolünü seçiniz ve kopyalama işlemini başlatmak için OK ile onaylayınız. 8 Göstergede bir işlem çubuğu görüntülenir. Kopyalama işleminin ardından ilgili dosyayı dahili hafızada bulabileceksiniz. Dosya silme 1 ù tuşuna basın. 2 J/H tuşu ile seçiniz (Dosya kopyalama veya silme) ve OK tuşu ile onaylayınız. 3 I tuşu ile seçiniz (Silme) ve OK tuşu ile onaylayınız. 4 G/I, J/H tuşu ile silmek istediğiniz dosyayı seçiniz. 5Fonksiyonu OK ile dosyayı işaretleyiniz. 6 I tuşu ile ekranın alt kenarında bulunan sembol satırını seçiniz. 7 J/H tuşu ile sembolünü seçiniz ve silme işlemini başlatmak için OK ile onaylayınız. Temel ayarların değiştirilmeleri Buradan resimleri döndürebilir, kenar oranlarını ayarlayabilir, slayt gösterisinin geçiş efektlerini düzenleyebilir veya slayt gösterisinin değişim süresini ayarlayabilirsiniz. 1 ù tuşuna basın. 2 J/H tuşu ile seçiniz (Temel ayarları değiştirme) ve OK tuşu ile onaylayınız. 3 G/I Tuşu ile ilgili sembolü seçiniz. Resim çevirme – Resim konumunu değiştirme Kenar oranı – Dijital fotoğraf çerçevesinin ekranının kenar formatı 16:10’dur. Fotoğrafın orijinal formatında mı, yoksa geniş format olan (16:10) biçimde mi, yoksa ekran boyutunda mı gösterileceğine karar vererek seçiminizi yapınız. Geçiş efektleri – Slayt gösterisi konumu için çeşitli geçiş efektlerinin ayarlanması Slayt gösterisi – değişim süresinin – gösterilen sürelerden seçilmesi şeklinde ayarlanır. Standart ayar konumu – Tüm ayarlar fabrika ayarlarına geri getirilmektedir. 4 J/H Tuşu ile dilediğiniz ayarı seçiniz. 5 OK ile onaylayın. Uyarı İşaretin kaldırılması İşaretin kaldırılması için yeniden OK tuşuna basınız. Uyarı İşlemi durdurma seçimi ve OK onayı ile bu işlem sonlandırılacaktır. Uyarı İşlemi durdurma seçimi ve OK onayı ile bu işlem sonlandırılacaktır. Uyarı ù tuşu ise menüden çıkmanızı ve başlangıç moduna dönmenizi sağlayacaktır. af-5071ps_manual_14_tr_253243464-a.book Seite 6 Freitag, 19. Juni 2009 11:56 117

Servis Uyarýlar Sorunlar Çözümler Resim çerçevesi açılmamaktadır. Þebeke cihazının aslına uygun bir biçimde resim çerçevesi ile bağlı olduğunu temin ediniz. Hafıza kartı tanınmamaktadır • Uyumlu hafıza kartını kullanıp kullanmadığınızı ya da hafıza kartını doğru yerleştirip yerleştirmediğinizi kontrol ediniz.

• Sessiz hafıza kartının hasarlı olup olmadığını kontrol ediniz.

• Ýlgili dosya formatının desteklenip desteklenmediğini kontrol edini. af-5071ps_manual_14_tr_253243464-a.book Seite 7 Freitag, 19. Juni 2009 11:56 118

Teknik Veriler Model Model ......................................................................AF 5071PS Ölçüler Ölçüler (G¦×¦Y¦×¦D) ..........................191,8¦×¦139,8¦×¦26¦mm Ağırlık Aðýrlýk..........................................................................0,366¦kg Giriş Şebeke bağlantısı..Giriş: 100¦–¦240¦V¦~ / 50¦–¦60¦Hz Çıkış .................................................................Çıkış: 5¦V¦† / 1¦A Tavsiye edilen cihaz ortamı Tavsiye edilen cihaz ortamı.............................. 0¦–¦45¦ºC Bağıl nem Bağıl nem...................................................................20¦–¦80¦% Gösterge Resim çaprazı .......................................................................7¦“ Kenar oranı Kenar oranı .....................................................................16:10 Çözünürlük ................................................432¦×¦234 Piksel Belleği Dahili hafıza Dahili hafıza ....................................10 kadar fotoğraflar Bağlantılar USB-bağlantısı: USB-bağlantısı:.....................................................USB-Host Uyumlu hafıza kartları Uyumlu hafıza kartları ................ SD · MMC · MS · XD Desteklenen formatlar Foto formatları Foto formatları..................................................................JPEG Tüm veriler sadece vasati niteliktedir. AgfaPhoto kuruluþu tarafýndan önceden haber verilmeksizin deðiþiklikler yapma hakký saklý tutulmaktadýr. AgfaPhoto adı, Agfa-Gevaert NV & Co. KG veya Agfa-Gevaert NV tarafından lisans altında kullanılmaktadır. Bu ürünleri ne Agfa-Gevaert NV & Co. KG kuruluşu ne de Agfa-Gevaert NV kuruluşu üretmektedir veya bununla ilgili garanti yada destek sağlamaktadır. Daha ayrıntılı bilgiler, destek veya garanti durumları hakkında lütfen satıcı kuruluşunuza veya üretici kuruluşa müracaat ediniz. İrtibat:: AgfaPhoto Holding GmbH, www.agfaphoto.com Fabrikatör: Sagem Communications, www.sagem-communications.com CE-işareti tarafından bu ürünün emniyet ve kullanıcı sağlığı açısından ve aynı zamanda elektromanyetik uyumluluk yönetmelikleri çerçevesinde olmak üzere, Avrupa parlamentosu kurulunun 1999/5/CE yönetmeliği hükümleri ve telekomünikasyon verici aygıtları onayına sahip olduğu kanıtlanmaktadır. Üretici taahhütnamesi internet sayfalarından www.agfaphoto.com okunabilmektedir. Çevrenin korunmasına bir konsept ilkelerine uyulması doğrultusunda olmak AgfaPhoto kuruluşu tarafından son derece önem verilmekte olup, AgfaPhoto kuruluşu her daim çevreye duyarlı sistemlerin üretilmesine özen göstermektedir. Bu sebepten dolayı AgfaPhoto kuruluşu tarafından tüm ürünlerinin ekolojik verimlerinin tüm üretim aşamaları üzerinden olmak kaydıyla, ilk olarak çalıştırılmalarından, kullanımlarına ve son olarak atık giderme işlemlerine tabi tutulmalarına dek, önemli bir biçimde değerlendirilmelerine karar verilmiştir. Ambalaj: (Yeşil Nokta) işaretinin anlamı, onaylanmış olan ulusal bir organizasyona kendisinin ambalaj malzemelerinin tespit edilmelerinde ve atık giderme-geri dönüştürme alt yapılarının geliştirilmelerinde kullanılmak üzere, kendisine belirli ödeneklerin intikal ettirildiği manasındadır. Lütfen bu ürünün ambalajýný atýk giderme iþlemlerine tabi tutuðunuzda, kendi bölgenizde geçerli olan atýk ayýrma yönetmeliði hükümlerini dikkate alýnýz. Piller: Sizin ürününüzde piller var ise, bunların kendileri için öngörülmüş olan toplama yerlerinde, ilgili atık giderme işlemlerine tabi tutulmaları gerekmektedir. Ürün: Ürün üzerinde bulunan çizgili çöp bidonu işareti, bu ürünün bir elektrikli veya elektronik aygıt olduğuna işaret etmektedir. Avrupa’da geçerli olan yasal yükümlülükler uyarýnca, bu durumda özel atýk giderme iþleminin uygulanmasý þart koþulmaktadýr:

• Benzer bir ürün satın almanız durumunda, satış yerinde olmak üzere. af-5071ps_manual_14_tr_253243464-a.book Seite 8 Freitag, 19. Juni 2009 11:56 119

• Yerel toplama yerlerinde (Değerli madde toplama alanı, özel atık giderme kuruluşları ve saire). Siz de böylelikle çevreye ve insanların sağlığına faydalı ve aynı zamanda ömrünü yitirmiş olan elektrikli veya elektronik aygıtların geri dönüşüm işlemlerine tabi tutularak geri kazandırılmalarına katkıda bulunabilmektesiniz. Kullanılan kâğıt ve karton ambalajlar hurda kâğıt kapsamında atık giderme işlemine tabi tutulabilmektedir. Plastik folyoları ve köpük tipi ambalaj malzemelerini, ülkenizdeki yasalar doğrultusunda bir geri dönüşüm merkezine teslim edin ya da diğer artık çöplere ekleyin. Tescilli marka: Bu el kitapçığında yer alan referanslar, ilgili firmaların tescilli ürünleridir. É ile Ë sembollerinin kullanılmamış olması, ilgili kavramların tescilli olmadığı varsayımına yol açmamalıdır. Bu belgede kullanılan diğer ürün isimleri sadece bilgilendirme amacıyla kullanılmıştır ve üçüncü şahıslara ait tescilli markalar olabilir. AgfaPhoto, bu ürünler üzerinde hiçbir hak iddia etmez. Kaza, ürünün hatalı veya kötü niyetli kullanımı, yetkili olmayan şahıslar tarafından modifiye edilmesi, onarımı, değiştirilmesi, AgfaPhoto tarafından verilen işletme ve bakım bilgilerine uyulmaması gibi durumlar sonucunda alıcı veya üçüncü şahısların karşı karşıya kalacağı kayıplar, masraflar veya giderlerde ne AgfaPhoto, ne de ona bağlı şirketler hiçbir sorumluluk üstlenmez. AgfaPhoto ayrıca, AgfaPhoto’in orijina ürünü veya AgfaPhoto onaylı olarak işaretlenmemiş olan tüketim malzemelerinin veya opsiyonların kullanımı sonucunda doğabilecek sorunlardan da sorumlu değildir. AgfaPhoto ürünü olarak işaretlenmemiş bağlantı kablolarının yol açabileceği elektromanyetik enterferans sonucunda meydana gelebilecek hasarlarda da AgfaPhoto sorumluluk üstlenmemektedir. Her hakkı saklıdır. Bu yayının hiçbir parçası, önceden AgfaPhoto’nın yazılı onayı alınmadan çoğaltılamaz, bir arşiv sistemine kaydedilemez, herhangi bir şekilde veya herhangi bir yolla - elektronik, mekanik, fotokopi, kayıt veya başka bir yöntem - aktarılamaz. Bu belgede yer alan bilgiler, sadece bu ürünle kullanılmak üzere hazırlanmıştır. Bu bilgilerin başka cihazlarda kullanılması durumda AgfaPhoto hiçbir sorumluluk kabul etmez. Bu kullanma kılavuzunun herhangi bir akdi özelliği yoktur. Yanılgı, baskı hatası veya değişiklik olabilir. Copyright © 2009 Sagem Communications af-5071ps_manual_14_tr_253243464-a.book Seite 9 Freitag, 19. Juni 2009 11:56 111
