HASZNÁLATI ÚTMUTATÓ HAMTP64MC HAIER

1.1 Biztonsági figyelmeztetések ........................................................ 159

1.2 Telepítés ..................................................................................... 159

Elektromos áramütés veszélye ..................................... 159 Vágási sérülés veszélye................................................ 159 Fontos biztonsági utasítások......................................... 159

1.3 Üzemeltetés és karbantartás ...................................................... 160

• Elektromos áramütés veszélye p. 160
• Egészségügyi veszélyek p. 161
• Forró felület által jelentett veszély p. 161
• Vágási sérülés veszélye p. 161
• Fontos biztonsági utasítások p. 161
• Termékre vonatkozó bevezető p. 163

2.1 Felső nézet ................................................................................. 163

2.2 Vezérlőpanel ............................................................................... 163

2.4 Az új indukciós főzőlap használata előtt ..................................... 164

2.5 Műszaki jellemzők ....................................................................... 164

A termék működése ............................................................................ 164

3.1 Érintő kezelőszervek ................................................................... 164

3.2 Megfelelő főzőedény választása ................................................. 165

3.3 A használat módja ...................................................................... 166

• Főzés indítása p. 166
• Főzés befejezése p. 167
• A teljesítménynövelés funkció használata p. 167
• Rugalmas terület p. 168
• Francia főzőlap p. 168
• A gombok lezárása p. 169
• Szünet mód p. 169
• Teljesítménykezelési funkció p. 169
• Időzítésvezérlés p. 170

3.3.10 Alapértelmezett üzemidők ............................................. 172

3.3.11 Cook with me funkció .................................................... 173

Párolás, rizs főzése ....................................................... 177 Steak készítése ............................................................. 177 Dobva-rázva pirításhoz ................................................. 177

Javaslatok és tippek ............................................................................ 180 Kijelzett hiba és vizsgálat ................................................................... 181 Telepítés ............................................................................................... 183

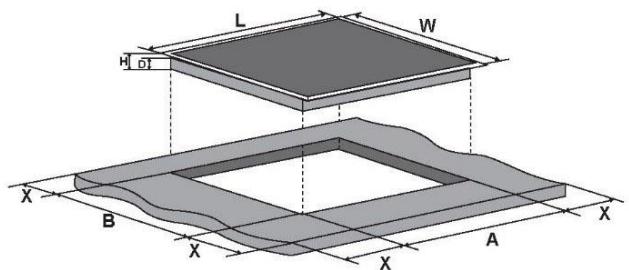

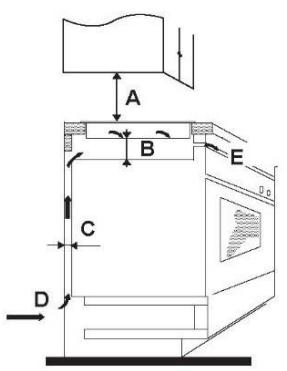

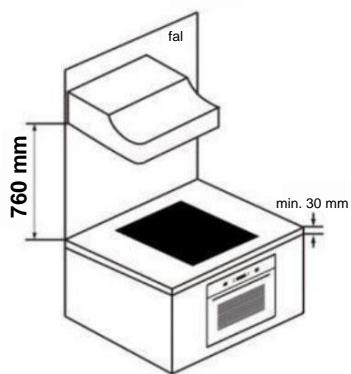

9.1 Telepített berendezések kiválasztása ......................................... 183

9.2 A főzőlap üzembe helyezése előtt győződjön meg arról, hogy ....... 184

9.3 A főzőlap üzembe helyezése után győződjön meg arról, hogy ...... 185

9.4 A rögzítőkonzolok elhelyezése előtt ............................................ 185

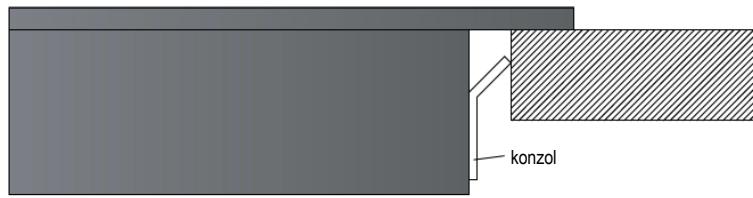

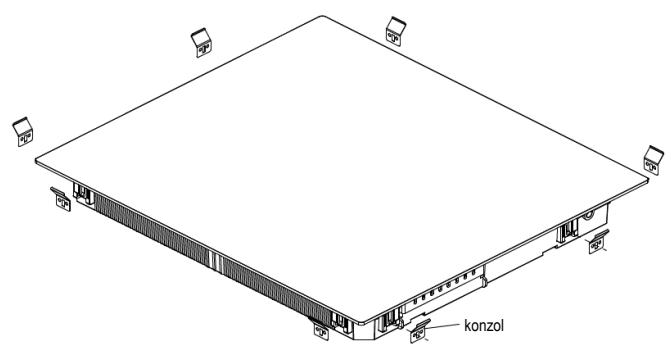

9.5 A konzol pozíciójának a módosítása ........................................... 185

9.6 Óvintézkedések .......................................................................... 186

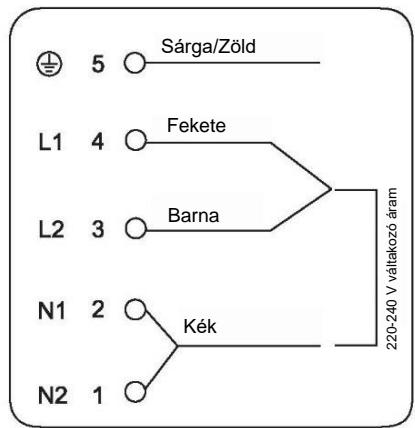

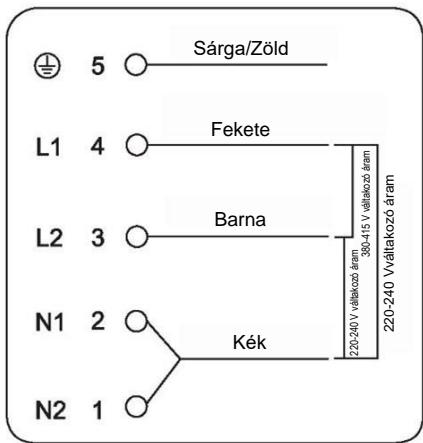

9.7 A főzőlap csatlakoztatása a hálózati tápellátáshoz ..................... 186

A Candy Hoover Group Srl kijelenti, hogy a rádióberendezés megfelel a 2014/53/EU irányelvnek és a vonatkozó törvényi követelményeknek (az UKCA piacon). A megfelelőségi nyilatkozat teljes szövege a következő internetcímen érhető el: www.candy-group.com

Előszó Biztonsági figyelmeztetések Biztonsága fontos számunkra. A főzőlap használata előtt olvassa el az alábbi útmutatót.

Telepítés Elektromos áramütés veszélye

• Bármilyen munkálat vagy karbantartás megkezdése előtt válassza le a készüléket az elektromos hálózatról.
• Alapvető és elengedhetetlen fontosságú a megfelelő földelési hálózathoz csatlakoztatás.
• Az otthoni áramhálózaton kizárólag szakképzett villanyszerelő hajthat végre módosításokat.
• Jelen tanács figyelmen kívül hagyása elektromos áramütést vagy halált eredményezhet.

Vágási sérülés veszélye

• Óvatosság javasolt, mert a pult szélei élesek.
• Az óvatosság mellőzése sérüléseket vagy vágási sebeket eredményezhet.

Fontos biztonsági utasítások

• A készülék beszerelése vagy használata előtt olvassa ezeket az utasításokat.
• A készülékre soha ne helyezzen éghető anyagokat vagy termékeket.
• Jelen utasítást tegye elérhetővé a készüléket beszerelő szakember számára, mivel így előfordulhat, hogy csökkenthető a beszerelés költsége.
• A veszélyek elkerülése érdekében a készüléket kötelezően jelen beszerelési utasításoknak megfelelően szerelje be.
• A készülék megfelelő beszerelését és földelését kizárólag szakképzett szakember végezze.
• A készüléket kizárólag olyan hálózatra csatlakoztassa, amelyiknek részét képezi egy olyan szakaszoló, amelyik teljesen leválasztja a készüléket a tápellátásról.
• A készülék nem megfelelő beszerelése érvénytelenítheti az összes jótállási vagy felelősségvállalási igényt.

Üzemeltetés és karbantartás Elektromos áramütés veszélye

• Ne főzzön törött vagy megrepedt főzőlapon. Ha a főzőlap felülete eltörött vagy megrepedt, azonnal kapcsolja ki a készüléket a hálózati tápellátásnál (fali kapcsolónál), és vegye fel a kapcsolatot egy szakképzett szakemberrel.
• Bármilyen tisztítás vagy karbantartás előtt kapcsolja le a főzőlapot fali kapcsolónál.
• Jelen tanács figyelmen kívül hagyása elektromos áramütést vagy halált eredményezhet.

• A berendezést 8 évnél idősebb gyermekek vagy csökkent fizikai, érzékszervi vagy mentális képességű, vagy tapasztalattal és ismerettel nem rendelkező személyek akkor használhatják, ha felügyelet alatt állnak vagy ha megfelelő utasításokkal látták el őket a berendezés biztonságos használatát illetően, és megértették a használatból eredő veszélyeket.
• Gyermekek nem játszhatnak a berendezéssel. A berendezés tisztítását és karbantartását gyermekek csak felügyelet alatt végezhetik.
• Ha a tápkábel megsérül, a veszély elkerülése érdekében cseréltesse ki a gyártóval, a gyártó szervizközpontjával vagy más szakemberrel.
• Figyelmeztetés: Ha a felület megrepedt, kapcsolja ki a készüléket az áramütés kockázatának elkerülése érdekében, feszültségtől védő üvegkerámia vagy hasonló főzőfelületek esetében
• Ne helyezzen fémtárgyakat, így például késeket, villákat, kanalakat és fedőket a főzőlap felületére, mivel ezek felforrósodhatnak
• Ne használjon gőzborotvát.
• A főzőlap tisztításához ne használjon gőzborotvát.
• A készülék kialakításából adódóan nem javasolt ennek használata külső időzítővel vagy különálló távvezérlő rendszerrel.
• FIGYELMEZTETÉS: Tűzveszély: ne tároljon tárgyakat a főzőfelületeken.
• A főzési folyamat felügyeletet igényel. Rövid főzési folyamat esetén ez folyamatos felügyeletet igényel.
• FIGYELMEZTETÉS: A főzőlapon a zsírral vagy olajjal való felügyelet nélküli sütés veszélyes, és tüzet eredményezhet. SOHA ne próbálja meg a tüzet vízzel oltani, hanem kapcsolja ki a készüléket, majd fedje le a lángot valamivel, például egy fedővel vagy tűzoltó takaróval.

Egészségügyi veszélyek

• A készülék megfelel az elektromágneses biztonsági szabványoknak.
• Mindazonáltal a szívritmus-szabályozóval vagy egyéb elektromos implantátummal (például inzulinpumpákkal) rendelkező személyeknek kötelezően egyeztetniük kell az orvosukkal vagy az implantátum gyártójával, mielőtt használatba venné a készüléket annak biztosítása érdekében, hogy az adott implantátumokat nem befolyásolja a készülék elektromágneses mezője.
• Jelen tanács figyelmen kívül hagyása halált eredményezhet.

Forró felület által jelentett veszély

• Használat során a készülék elérhető részei felforrósodnak, így égési sérüléseket okozhatnak.
• Ne hagyja, hogy teste, ruházata vagy bármilyen egyéb, megfelelő edényektől eltérő tárgy hozzáérjen az indukciós üveghez, amíg a felület le nem hűl.
• A gyermekeket tartsa a készüléktől távol.
• A serpenyők fogantyúi felforrósodhatnak. Figyeljen arra, hogy a serpenyők fogantyúi ne lógjanak túl azon főzőzónán, amelyen található az edény. Gondoskodjon arról, hogy a gyermekek ne érhessék el a fogantyúkat.
• Jelen tanács figyelmen kívül hagyása égési sérüléseket és forrázásokat eredményezhet.

Vágási sérülés veszélye

• A főzőlap kaparó éles pengéje veszélyt jelenthet visszahúzott védőburkolat mellett. A kaparót rendkívül óvatosan használja, és mindig biztonságosan és gyermekektől távol tárolja.
• Az óvatosság mellőzése sérüléseket vagy vágási sebeket eredményezhet.

Fontos biztonsági utasítások

• Soha ne hagyja a készüléket felügyelet nélkül működés közben. A főzés közben túlcsorduló étel füstöt és esetlegesen felgyulladó zsíros kiömléseket eredményezhet.
• Soha ne használja a készüléket munka- vagy tárolófelületként.
• Soha ne hagyjon tárgyakat vagy eszközöket a készüléken.
• Ne helyezzen a készülékre vagy annak közelébe mágnesezhető tárgyakat (pl. bankkártyákat, memóriakártyákat) vagy elektronikus eszközöket (pl. számítógépeket, MP3 lejátszókat), mivel a készülék elektromágneses hatása hatással lehet a működésükre.
• Soha ne használja a készüléket a helyiség melegítésére vagy hevítésére.

• Használatot követően kapcsolja ki az összes főzőzónát és a főzőlapot a jelen utasításban részletezett módon (vagyis az érintésvezérlés használatával). Ne támaszkodjon kizárólagosan a serpenyőészlelő funkcióra a főzőzónák kikapcsolásához a serpenyők eltávolítását követően.
• Ne engedje gyerekeknek, hogy játsszanak a készülékkel, hogy ráüljenek, ráálljanak vagy felmásszanak rá.
• Ne tároljon gyermekek számára csábító tárgyakat a készülék fölötti szekrényekben. A főzőlapra felmászó gyermekek súlyos sérüléseket szenvedhetnek.
• Ne hagyja a gyermekeket egyedül vagy felügyelet nélkül az adott helyiségben, a készülék működése közben.
• A gyermekeket és a készülék használatát illetően korlátozottságot okozó fogyatékossággal rendelkező személyeket egy felelős és kompetens személynek kell útmutatással szolgálnia a készülékhasználat tekintetében. A képzést nyújtó személynek meg kell bizonyosodnia arról, hogy az illető személyek képesek saját maguk és a környezetük veszélyeztetése nélkül használni a készüléket.
• Ne javítsa vagy cserélje a készülék bármely elemét, hacsak erre vonatkozó explicit javaslat nem található a jelen útmutatásban. Minden egyéb szervizelést kizárólag szakképzett technikus végezhet.
• Ne helyezzen vagy ejtsen nehéz tárgyakat a főzőlapra.
• Ne álljon a főzőlapra.
• Ne használjon csipkézett élekkel rendelkező serpenyőket a készüléken, illetve ne húzzon végig serpenyőket az indukciós üvegfelületen, mivel ezzel megkarcolhatja az üveget.
• Ne használjon súrolószereket vagy egyéb durva, abrazív tisztítószereket a főzőfelület tisztításához, mivel ezek megkarcolhatják az indukciós üveget.
• A készüléket háztartási és hasonló alkalmazásokra tervezték, mint például az üzletek, irodák és egyéb munkakörnyezetek személyzeti konyháinak területei; tanyasi házakban és szállodák, motelek és egyéb lakókörnyezetben, valamint panzió típusú vállalkozásokban való használatra ügyfelek számára.
• FIGYELMEZTETÉS: A készülék és az elérhető alkatrészek működés közben felforrósodnak.
• Figyeljen arra, hogy ne érintse meg a fűtőelemeket.
• A 8 évnél kisebb gyermekeket tartsa a készüléktől távol, hacsak nem tartja őket folyamatos felügyelet alatt. Gratulálunk az új indukciós főzőlap vásárlása alkalmából. A készülék megfelelő beszerelése és használata érdekében javasoljuk, hogy fordítson időt jelen utasítások / beszerelési kézikönyv elolvasására. A beszerelés ügyében tájékozódjon a beszerelés szakaszt. Használat előtt olvassa figyelmesen el az összes biztonsági utasítást, és őrizze meg ezen utasításokat / beszerelési kézikönyvet jövőbeli referencia céljából.

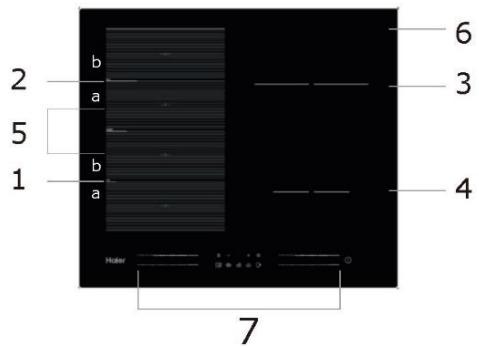

Termékre vonatkozó bevezető Felső nézet

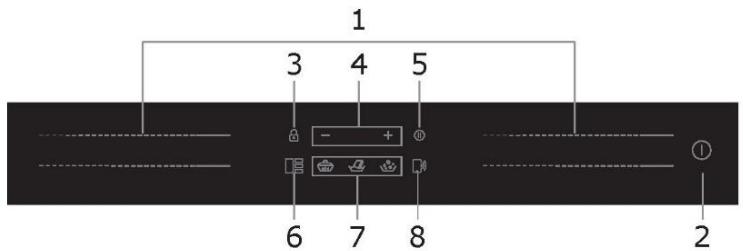

1. Főzőzóna teljesítményvezérlők

5. Szünet vezérlőgomb

6. Rugalmas terület vezérlőgomb

7. Speciális funkció vezérlőgomb

(párolás, olvasztás, forralás)

8. Cook with me funkció vezérlőgomb

Működési elv Az indukciós főzés biztonságos, fejlett, hatékony és gazdaságos főzési technológia. Működési elvét az elektromágneses mezők jelentik, amelyek közvetlenül a serpenyőt hevítik, nem pedig közvetett módon az üvegfelületen keresztül hevítik az edényt. Az üveg kizárólag azért melegszik fel, mert a serpenyő felmelegíti azt. vasedény mágneses kör üvegkerámia lap indukciós tekercs indukált áram

Az új indukciós főzőlap használata előtt Olvassa el jelen útmutatót, különös figyelmet szentelve a „Biztonsági figyelmeztetések” szakasz számára. Távolítson el bármilyen, az indukciós főzőlapon maradt védőfóliát.

Műszaki jellemzők Főzőlap Főzőzónák Tápfeszültség Elérhető elektromos teljesítmény Termék mérete (mm) Méretek beépítéshez (mm) HAMTP64MC 4 zóna 220-240 V váltakozó áram 50 Hz vagy 60 Hz 7200 W 590X520X56 560X480 A tömeg és a méret hozzávetőleges. Mivel folyamatosan termékeink fejlesztésén dolgozunk, a jellemzők és kialakítások értesítés nélkül módosulhatnak. Főzőzóna 1 és 2

Rugalmas zóna Indukciós edények alapi részének az átmérője Minimum (mm) Maximum (mm) 80*

80* 200*400 A fenti méretek eltérhetnek az edény méretének és anyagának a függvényében. *A megfelelő edényészlelés érdekében az edényt az „a” vagy „b” területen belülre helyezze, ne az „a” és „b” terület közé.

Érintő kezelőszervek

A vezérlőgombok érintésérzékenyek, így nem kell semmilyen nyomást kifejtenie a gombokra. Ne az ujja hegyét, hanem az ujjbegyét használja. Minden egyes érintés észlelésekor hangjelzés hallható. Bizonyosodjon meg arról, hogy a vezérlők mindig tiszták, szárazak, és nem takarja ezeket semmi (pl. valamilyen eszköz vagy törlőkendő). A vezérlők működtetését akár egy vékony vízréteg is megnehezítheti.

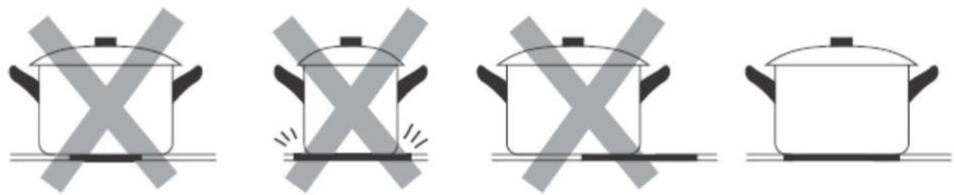

Megfelelő főzőedény választása

Kizárólag indukciós főzéshez megfelelő alapi résszel rendelkező főzőedényeket használjon. Keresse az indukció szimbólumot a serpenyő csomagolásán vagy alján. A főzőedény megfelelőségét ellenőrizheti egy mágnes segítségével. Vigyen egy mágnest a serpenyő alja felé. Ha a serpenyő vonzza a mágnest, akkor az edény megfelelő indukciós főzéshez. Ha nem rendelkezik mágnessel:

1. Öntsön némi vizet az ellenőrizni kívánt serpenyőbe.

nem villog a kijelzőn, és a víz melegszik, a serpenyő megfelelő. A következő anyagokból készült főzőedények nem megfelelőek: színtiszta rozsdamentes acél, alumínium vagy réz mágnesezhető alapi rész nélkül, üveg, fa, porcelán, kerámia és agyagedények.

Ne használjon csipkézett élekkel vagy lekerekített alapi résszel rendelkező edényeket. Bizonyosodjon meg arról, hogy a serpenyő alja sima, egyenesen felfekszik az üvegre, és megegyezik a főzőzóna méretével. A kiválasztott zónán látható jelölés méretének megfelelő átmérőjű serpenyőket használjon. Valamivel szélesebb serpenyő használata esetén az energia maximális hatékonysággal hasznosítható. Ha kisebb átmérőjű serpenyőt használ, előfordulhat, hogy a vártnál alacsonyabb hatékonyság érhető el. A 80 mm-nél kisebb edények esetén előfordulhat, hogy a főzőlap nem érzékeli az edényt. A serpenyőt mindig helyezze a főzőzóna közepére. Mindig emelje fel a serpenyőket az indukciós főzőlapról, ne csúsztassa az edényt, mivel így megkarcolhatja az üvegfelületet.

A használat módja Főzés indítása Tartsa lenyomva három másodpercig a BE/KI gombot. A bekapcsolást követően a berregő egyszer megszólal, az időzítőn a „-” vagy „- -” jelenik meg, ami azt jelenti, hogy az indukciós főzőlap készenléti üzemmódban van. Helyezzen egy megfelelő serpenyőt a használni kívánt főzőzónára.

• Bizonyosodjon meg arról, hogy a serpenyő és a főzőzóna felülete tiszta és száraz. A főzőzóna csúszkájának megérintése után a gomb melletti jelzőfény villogásba kezd. Válassza ki a hőbeállítást a csúszka vezérlőgomb megérintésével
• Ha nem választ ki hőbeállítást 1 percen belül, az indukciós főzőlap automatikusan kikapcsol. Újból kell kezdenie az 1. lépéstől.
• A hőfok beállítást a főzés során bármikor módosíthatja. teljesítményemelés teljesítménycsökkentés Ha a kijelzőn villog váltakozva a hőfok beállítással Ez azt jelenti, hogy:
• nem helyezett serpenyőt a megfelelő főzőzónára, vagy
• a használt serpenyő nem megfelelő indukciós főzéshez, vagy,
• a serpenyő túl kicsi, vagy nem a főzőzóna közepére helyezte. Az edény nem melegszik, hacsak nem helyez megfelelő serpenyőt a főzőzónára. A kijelző automatikusan kikapcsol 2 perc után, ha nem helyez megfelelő serpenyőt a főzőzónára.

Főzés befejezése Érintse meg a kikapcsolni kívánt főzőzóna választókapcsolót. Kapcsolja ki a főzőzónát a csúszka „ | ” pozícióra állításával. Ellenőrizze, hogy a kijelzőn „0” jelenik-e meg. Kapcsolja ki az egész főzőlapot a BE/KI vezérlőgomb megérintésével. Figyeljen a forró felületekre H jelöli azokat a főzőzónákat, amelyek érintésre forrók lehetnek. A jel eltűnik, amint a felület lehűlt biztonságos hőmérsékletre. Amíg a felület forró, használható további serpenyők felhevítésére, így energiát takaríthat meg.

A teljesítménynövelés funkció használata A teljesítménynövelés funkció aktiválása A főzőzóna csúszkájának a megérintése Érintse meg a csúszkát a jobb végéig. Ellenőrizze, hogy a kijelzőn „P” jelenik-e meg. A teljesítménynövelés funkció törlése Érintse meg annak a főzőzónának a csúszkáját, amelynél törölni kívánja a teljesítménynövelés funkciót. Kapcsolja ki a főzőzónát a csúszka „ | ” pozícióra állításával. Ellenőrizze, hogy a kijelzőn „0” jelenik-e meg.

A funkció bármelyik főzőzóna esetében használható. A főzőzóna visszatér az eredeti beállításhoz 5 perc után. Ha az eredeti hőfokbeállítás 0, 5 perc múlva visszaáll 14-re.

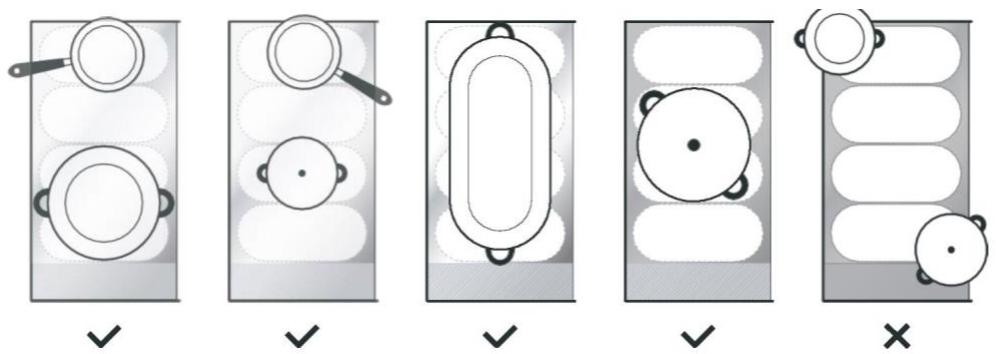

Ez a terület egyetlen vagy négy különálló főzőzónaként használható az adott főzési szükségleteknek megfelelően.

A rugalmas terület 4 független induktort tartalmaz, amelyik különálló módon párban vezérelhetők. Ha egyetlen zónaként használja, a főzőedény által le nem fedett rész egy perc elteltével automatikusan kikapcsol.

Az egyenletes hőelosztás biztosítása érdekében figyeljen az edényt megfelelő elhelyezésére: - A rugalmas zóna bármely részén, ha a főzőedény átmérője 80 és 200 mm közé esik. - A nagy területen, ha a főzőedény átmérője meghaladja a 200 mm-t. Egyetlen nagy zónaként A rugalmas terület egyetlen nagy zónaként való használatához egyszerűen érintse meg a rugalmas terület vezérlést. A teljesítménybeállítások ugyanúgy működnek, mint bármelyik normál terület esetében. A teljesítményszint egyedülálló a teljes rugalmas területen, és egyszerűen kiválasztható egy csúszkavezérlővel Ha az edényt elölről a hátsó részre mozgatja (vagy fordítva), a rugalmas terület automatikusan érzékeli az új pozíciót, és megtartja ugyanazt a teljesítményt. Egy további edény hozzáadásához kapcsolja ki a rugalmas területet a dedikált gomb megnyomásával, hogy a főzőlap észlelje a főzőedényt. Négy független zónaként Ha a rugalmas területet négy különböző zónaként kívánja használni, két különböző teljesítménybeállítással, ne aktiválja a rugalmas terület vezérlőgombot Példák a jó és rossz edényelhelyezésre

Francia főzőlap Ez a terület képes az edény helyzetének megfelelően beállítani a teljesítményt. Ha az edény a rugalmas terület alsó részén van, a teljesítmény 1-es szintre van állítva. Ha az edény a rugalmas terület középső részén van, a teljesítmény 10-es szintre van állítva. Ha az edény a rugalmas terület felső részén van, a teljesítmény 14-es szintre van állítva.

Francia főzőlap A francia főzőlap területének aktiválásához egyszerűen tartsa lenyomva a rugalmas terület vezérlőgombot 2 másodpercig Változtassa meg az edény pozícióját, a teljesítmény automatikusan megváltozik Francia főzőlap törlése A főzőzóna kikapcsolásához nyomja meg a rugalmas terület vezérlőgombot.

A gombok lezárása A gombok lezárásával megakadályozható az illetéktelen használat (így például gyermekek nem kapcsolhatják be akaratlanul a főzőzónákat). Lezárt gombok esetén a BE/KI gombokon kívül a készülék az összes vezérlőgombot letiltja. A gombok zárolása Érintse meg és tartsa lenyomva egy ideig a Az időzítő kijelzőn a „Lo” jelenik meg billentyűzár vezérlőgombot. A gombok zárolásának feloldása Érintse meg és tartsa lenyomva egy ideig a billentyűzár vezérlőgombot. Amikor a főzőlap zárolás módban található, a BE/KI gomb kivételével az összes gombot letiltja a készülék, vészhelyzet esetén bármikor kikapcsolhatja a főzőlapot a BE/KI gombbal , de a következő művelet előtt először fel kell oldania a zárolást.

Szünet mód A főzőlap kikapcsolása helyett szüneteltetheti is a melegítési műveletet. Szünet módba lépést követően a BE/KI gombokon kívül a készülék az összes vezérlőgombot letiltja. Szünet módba lépéshez Érintse meg röviden a Szünet vezérlőgombot Az összes kijelzőn a „11” felirat látható Kilépés a szünet üzemmódból Érintse meg röviden a Szünet vezérlőgombot. Amikor a főzőlap szünet módban található, a BE/KI gomb kivételével az összes gombot letiltja a készülék, vészhelyzet esetén bármikor kikapcsolhatja a főzőlapot a BE/KI gombbal . Ha nem lép ki a szünet üzemmódból, a főzőlap 10 perc elteltével kikapcsol.

Teljesítménykezelési funkció Különböző teljesítménytartományok kiválasztásával meghatározhatja az indukciós főzőlap maximális teljesítményfelvételét. A túlterhelés kockázatának elkerülése érdekében az indukciós főzőlapok képesek automatikusan adott, alacsonyabb teljesítményszintre korlátozni saját működésüket.

Másik szintre kapcsolás 5 teljesítményszint van „P1” és „P5” között. nyomja meg az időzítő +/- gombját Az időzítő kijelző megjeleníti az egyiket. „P1”: a maximális teljesítmény 2,5 kW. „P2”: a maximális teljesítmény 3,5 kW. „P3”: a maximális teljesítmény 4,5 kW. „P4”: a maximális teljesítmény 5,5 kW. „P5”: a maximális teljesítmény 7,2 kW. Megerősítés és a teljesítménykezelési funkció elhagyása vagy A megerősítéshez nyomja meg egyszerre a szünet vezérlőgombot és a billentyűzár vezérlőgombot.

Ekkor a főzőlap kikapcsol. Időzítésvezérlés Az időzítőt kétféleképpen használhatja:

• Az időzítőt használhatja visszaszámlálóként. Ebben az esetben az időzítő nem kapcsolja ki egyik főzőzónát sem az idő lejártakor.
• Beállíthatja, hogy egy vagy több főzőzónát bekapcsoljon a beállított idő eltelte után. Az időzítő maximális beállítható ideje 99 perc.

MAGYAR Teljesítménykezelési funkció elérése Kapcsolja be a főzőlapot, majd nyomja meg Az időzítő kijelzőn megjelenik a „P5” felirat, amely 5-ös teljesítményszintet jelöl. egyszerre a szünet és a billentyűzár gombot. Az alapértelmezett mód 7,2 kW. a) Az időzítő használata visszaszámlálóként Bizonyosodjon meg arról, hogy a főzőlap bekapcsolt állapotban van. Érintse meg az időzítő „+” kezelőszervét. A visszaszámláló kijelzője villogásba kezd, és a kijelzőn „00” jelenik meg. Állítsa be az időt az időzítő „-” vagy „+” vezérlőgombjának a megérintésével Javaslat: Érintse meg az időzítő „-” vagy „+” gombját egyszer az idő 1 perccel való csökkentéséhez vagy növeléséhez. Érintse meg és tartsa lenyomva az időzítő „-” vagy „+” gombját az idő 10 perccel való csökkentéséhez vagy növeléséhez. Amikor az időt beállította, a visszaszámlálás azonnal megkezdődik. A kijelzőn a fennmaradó idő látható, és az időzítő kijelzője villog 5 másodpercig. A készülék hangjelzést ad ki 30 másodpercig, és az időzítő kijelzőjén megjelenik a „- -” jel, amikor lejárt a beállított idő. b) Az időzítő beállítása egy vagy több főzőzóna kikapcsolására Egy zóna beállítása A főzőzóna csúszkájának a megérintése Állítsa be az időt az időzítő „-” vagy „+” vezérlőgombjának a megérintésével Javaslat: Érintse meg az időzítő „-” vagy „+” gombját egyszer az idő 1 perccel való csökkentéséhez vagy növeléséhez. Érintse meg és tartsa lenyomva az időzítő „-” vagy „+” gombját az idő 10 perccel való csökkentéséhez vagy növeléséhez. Amikor az időt beállította, a visszaszámlálás azonnal megkezdődik. A kijelzőn a fennmaradó idő látható, az időzítő kijelzője pedig villog 5 másodpercig. MEGJEGYZÉS: A teljesítményszint kijelző melletti piros pont világítani kezd, így tájékoztatva az adott zóna kiválasztott állapotáról.

MAGYAR A főzésidőzítő lejártakor az adott főzőzóna automatikusan kikapcsol. A többi főzőzóna tovább üzemel, amennyiben előzőleg bekapcsolta azokat. további zónák beállítása: A több zóna beállításának lépései hasonlóak az egyetlen zóna beállításának lépéseihez; Ha egyszerre több főzőzónára állítja be az időzítőt, a megfelelő főzőzónák tizedesvesszői bekapcsolnak. A perc kijelző a perc időzítőt mutatja. Az adott zóna pontja villog. Az alábbiak szerint: (15 percre állítva) (45 percre állítva) A visszaszámláló lejárta után a megfelelő zóna kikapcsol. Ezután az új min. időzítő jelenik meg, és a megfelelő zóna pontja villogni kezd. A jobb oldali ábra szerint: (30 percre állítva) Érintse meg a főzőzóna kiválasztásának vezérlőjét, a megfelelő időzítő megjelenik az időzítő kijelzőn. c) Az időzítő törlése Érintse meg a törölni kívánt időzítőhöz tartozó főzőzóna csúszkát Érintse meg és tartsa lenyomva a „ - ” időzítő vezérlőt, az időzítő „00”-ra csökken, és az időzítő törlődik.

3.3.10 Alapértelmezett üzemidők

Az automatikus kikapcsolás funkció az indukciós főzőlap védelmét szolgálja. A funkció automatikusan kikapcsolja a készüléket, ha elfelejti kikapcsolni a főzőzónát. Az alapértelmezett üzemidők a különböző teljesítményszintekhez az alábbi táblázatban látható: Teljesítményszint Alapértelmezett üzemidő időzítő (óra) Teljesítményszint Alapértelmezett üzemidő időzítő (óra)

A serpenyő eltávolítását követően az indukciós főzőlap képes azonnal leállítani a melegítést, és a készülék automatikusan kikapcsol 2 perc után. A szívritmus-szabályozóval rendelkező személyeknek javasoljuk, hogy az egység használata előtt egyeztessenek kezelőorvosukkal.

Először is le kell töltenie a hOn App alkalmazást és telepítenie kell a hordozható eszközre. Ezután regisztrálja az indukciós főzőlapot az utasítások szerint közvetlenül az alkalmazásban. A főzőlap és az alkalmazás párosításához a következőképpen járjon el: Tartsa lenyomva 4 másodpercig a Cook with me gombot. A 4 másodperc letelte után az időzítő számjegye villogni kezd, PA olvasható rajta, és a készülék elindítja a párosítási folyamatot. Bekapcsolt WiFi esetén: egy pont jelenik meg a LED jobb oldalán. Kikapcsolt WiFi esetén: A pont nem jelenik meg A „Cook with me” funkció beállítása Válasszon a hOn App receptek vagy speciális programok menüjéből. Kövesse lépésről lépésre az alkalmazásban olvasható utasításokat, és amikor végzett, továbbítsa a paramétereket a főzőlaphoz, amely megkezdi a főzést. Amikor a főzőlap parancsot kap az alkalmazástól, a főzőlap 2 sípszóval és egy másodperces villogással jelzi, hogy megkapta az utasításokat. A recept elindításához nyomja meg a „Cook with me” gombot. Ha ki szeretne lépni a „Cook with me” funkcióból, módosítsa a zóna teljesítményszintjét. a. VEZETÉK NÉLKÜLI KAPCSOLAT PARAMÉTEREK Technológia WiFi BLE Standard IEEE 802.11b/n/g Bluetooth v4.2, BR/EDR, BLE Frekvenciasáv(ok) [MHz] 2402-2480 2402-2480 Maximális teljesítmény [mW]

b. TERMÉKADATOK HÁLÓZATI BERENDEZÉSEKHEZ Termékadatok hálózati berendezésekhez A termék energiafogyasztása hálózati készenlétben, miközben az összes vezetékes port csatlakoztatott, és az összes vezeték nélküli hálózati port aktív:

A WIFI aktiválásához tartsa lenyomva 4 másodpercig a „Cook with me” gombot A WIFI kikapcsolásához tartsa lenyomva 4 másodpercig a „Cook with me” gombot Vezeték nélküli hálózati port aktiválása: Vezeték nélküli hálózati port kikapcsolása:

3.3.12 Speciális funkció

Párolás Olvasztás A speciális funkció beállítása Érintse meg a főzőzóna csúszkáját. A párolási funkció ideális mártások, pörköltek, párolt ételek készítéséhez. Nyomja meg a párolás gombot, a kijelzőn a következő jelenik meg: „|” Az olvasztási funkció ideális csokoládé, vaj olvasztásához. Ez a funkció segít mindenféle desszertek vagy szószok elkészítésében. Nyomja meg az olvasztás gombot, a kijelzőn a következő jelenik meg: „| |” A forralási funkció ideális víz vagy bármilyen folyadék forralásához. Nyomja meg a forralás gombot, a kijelzőn a következő jelenik meg: „| ||”

3.3.13 Preci Probe szonda és lapát

Intelligens vezeték nélküli ételhőmérő Köszönjük, hogy a Haier Preci Probe szondát választotta. Kérjük, vegye figyelembe, hogy a szonda csak a Haier indukciós főzőlappal működik, és használat előtt olvassa el a felhasználói kézikönyvben található alábbi utasításokat és biztonsági megjegyzéseket. A CE jelölés készülékre helyezésével megerősítjük, hogy a készülék megfelel valamennyi európai biztonsági, egészségvédelmi és környezetvédelmi követelménynek, amelyek a termékre alkalmazhatók a törvényi előírásnak megfelelően. Bevezetés A Preci Probe szonda egy vezeték nélküli ételhőmérő, amely valós idejű állapotinformációval szolgál az otthoni szakácsoknak az ételről, hogy elkerülje az alul- vagy túlsütési kellemetlenségeket, és minden alkalommal biztosítsa a tökéletes eredményt. A szonda közvetlenül kapcsolódik a termékhez. Közvetlenül telefonjáról leolvashat részleteket és az étel valós idejű állapotáról tájékozódhat, így ujjai előtt heverhet a legjobb eredmény. A párosítás és a használati tippek tekintetében tájékozódjon az alábbi utasításokból. Első lépések

2. Ajánlott mélységtartomány

4. Lapát a Preci Probe szonda

különböző pozícióival A Preci Probe szonda különböző pozíciói 1-es pozíció Lapát Használja a lapátot a szondával az étel megkeveréséhez főzés közben. - Az első használat előtt tisztítsa meg a lapátot. - Ne használja a lapátot nyílt lángon. - Ne vágjon a lapátból. - Ne érintse a lapátot közvetlenül a főzőlap hozzáférhető forró részeihez. - Tolerált hőmérséklet-tartomány: -40 °C + 220 °C Használat előtt töltse fel a Preci Probe szondát

• Helyezze a Preci Probe szondát a töltőbe, és csukja be a fedelet.
• Csatlakoztassa a töltőt egy USB-tápforráshoz, például egy USBadapterhez vagy egy PC/notebook USB-aljzatához az USBkábellel. Előfordulhat, hogy a töltő az automatikus kikapcsolási funkciója miatt nem működik megfelelően a tápegységgel
• A töltő LED-je kigyullad, és villog töltés közben. Ha a Preci Probe szonda teljesen fel van töltve, a töltő kikapcsol.

2-es pozíció A Candy Hoover Group Srl kijelenti, hogy a rádióberendezés megfelel a 2014/53/EU irányelvnek és a vonatkozó törvényi követelményeknek (az UKCA piacon). A megfelelőségi nyilatkozat teljes szövege a következő internetcímen érhető el: www.candy-group.com Technológia Standard Frekvenciasáv(ok) [MHz] Maximális teljesítmény [mW] BLE BT 4.0 2400 MHz - 2480 MHz 2,5 mW (4dBm) Főzési módszerek a Preci Probe szondával Preci Probe hőmérőként Állítsa be a hOn App alkalmazásban azt a célhőmérsékletet, amelyet el szeretne érni, helyezze be a Preci Probe szondát az ételbe vagy annak tartozékával együtt a folyadékokba, és látni fogja az alkalmazásban, ahogy a hőmérséklet emelkedik, amíg el nem éri a célhőmérsékletet. Ez segít abban, hogy pontosan fenntartsa a kívánt hőmérsékletet mindenféle élelmiszer számára. Az Előre programozott főzés funkció működése közben nem használható. Előre programozott főzés: „Cook with me” funkció Válasszon a hOn App receptek vagy speciális programok közül, kövesse lépésről lépésre az előkészítési utasításokat, majd a főzőlap automatikusan beállítja a kiválasztott főzési módszer paramétereit. Sous-vide A főzés típusa, amelyben az ételt vákuumtasakba helyezzük, és alacsony hőmérsékletű vízfürdőben főzzük. Az így elkészített étel lédúsabb és lágyabb lesz, és megőrzi a tápértékeit, egészségesebbé és ízletesebbé téve az ételt. Nyissa meg a hOn App alkalmazást, válassza ki az étel kategóriáját, válassza ki ezt a főzési típust, helyezze be az élelmiszert tartalmazó tasakot a vízzel feltöltött edénybe, és az indukciós főzőlap a tökéletes eredmény érdekében beállítja a megfelelő főzési hőmérsékletet. Grill Válassza ki az ételkategóriát a hOn App alkalmazásból, válassza ki ezt a sütési típust, és az indukciós főzőlap előre meghatározott időn belül automatikusan a megfelelő hőmérsékletre állítja a grillt. Párolás A párolási funkció ideális szószok, pörköltek, párolt ételek és minden olyan étel elkészítéséhez, amely átlagosan hosszú főzési idővel rendelkezik. Az automatikus funkció, amelyet a hOn alkalmazásban talál, enyhén forrási hőmérséklet fölött főzi az ételt, és ezt a hőmérsékletet fenntartja a főzés teljes időtartama alatt.

MAGYAR Párosítsa a Preci Probe szondát az indukciós főzőlappal

• Győződjön meg arról, hogy a főzőlap be van kapcsolva, és a Preci Probe szonda teljesen fel van töltve.
• Nyissa meg a hOn APP alkalmazást a mobilkészülékéről
• Nyissa meg a Receptek részt, és válasszon egy receptet, amely Preci Probe szondát használ.
• Miután elindította a receptet a készülék „Cook with me” gombjának megnyomásával, a Preci Probe szonda automatikusan csatlakozik.
• A főzőlap kijelzőjén megjelenik a Preci Probe szonda neve, például „1A”
• Mostantól kövesse a hOn APP utasításait
• Az alkalmazás használatakor, ha a szonda töltöttsége 20% alatti szintre süllyed, az időzítő kijelzőjén a „CH” felirat jelenik meg Gőzölés A gőzölési funkcióval az ételeket, például zöldségeket, húst vagy halat gőzölő kosárral ellátott edényekben gőzölhet. A gőzölés gyorsabb, mint a forralás, mivel az ételt nem meríti folyadékba, kevesebb tápanyag veszik el az ételből, és az megőrzi vitamintartalmát, javítva ízét, szerkezete pedig kompaktabb és kellemesebb marad. Támogatás Szükség esetén forduljon a hivatalos szervizhez Főzési irányelvek

Sütés során figyeljen, mivel az olaj és a zsír nagyon gyorsan felforrósodik, különösen ha használja a PowerBoost funkciót. Rendkívül magas hőmérsékletek mellett az olaj és a zsír öngyulladásra képes, ezért komoly tűzveszélyt eredményez.

Amikor az élelmiszer főni kezd, csökkentse a hőmérséklet beállítást. Fedő használatával csökkenthető a főzési idő, illetve a hő megőrzésével energia takarítható meg. Csökkentse minimumra a folyadék vagy zsiradék mennyiségét a főzési idő csökkentéséhez. A főzést kezdje magas beállítással, majd csökkentse a beállítást, amikor az étel átmelegedett.

Főzési tippek Párolás, rizs főzése A párolás forráspont alatt történik, megközelítőleg 85 °C-on, amikor csak olykor néhány buborék emelkedik fel a főzéshez használt folyadék felszínére. Ez kulcsfontosságú finom levesek és ízletes pörköltök készítéséhez, mivel az ízek anélkül alakulnak ki, hogy túlfőzné a levest. A tojásalapú és liszttel sűrített szószokat is forráspont alatti hőmérsékleten kell főzni. Egyes feladatok, például abszorpciós módszerrel főzött rizs a legalacsonyabb beállításnál magasabb hőmérsékletet igényelhetnek annak biztosítására, hogy az élelmiszer megfelelően megfő a javasolt időn belül.

Steak készítése Ízletes, puha steakek sütéséhez:

1. Sütés előtt hagyja a húst szobahőmérsékleten megközelítőleg 20 percig.

2. Forrósítson fel egy vastag fenekű serpenyőt.

3. A steak mindkét oldalát kenje át olajjal. Egy kevés olajat cseppentsen a forró serpenyőbe, majd

lassan tegye bele a húst a forró serpenyőbe.

4. Sütés során csak egyszer fordítsa meg a steak szeletet. A pontos sütési idő a steak vastagságától

és az átsütés kívánt mértékétől függ. Az idő 2 és 8 perc között változik, oldalanként. Nyomja meg a steak szeletet annak ellenőrzéséhez, hogy mennyire sült át: minél keményebb, annál kevésbé nyers.

5. Hagyja a steak szeletet pihenni egy meleg tányéron pár percig, hogy tálalás előtt megpuhuljon.

Dobva-rázva pirításhoz

1. Válasszon egy indukciós főzőlappal kompatibilis laposfenekű wokot vagy egy nagy serpenyőt.

2. Az összes összetevő és felszerelés álljon készen. A dobva-rázva pirításnak gyorsan kell

történnie. Nagy mennyiségek készítése esetén az ételt több kisebb adagban készítse el.

3. Gyorsan előmelegítse a serpenyőt, és öntsön bele két kanál olajat.

4. Először süsse meg a húst, ezt tegye félre, s tartsa melegen.

5. Dobva-rázva pirítsa meg a zöldségeket. Amikor a zöldség még forró, de ropogós, kapcsolja a

főzőzónát alacsonyabb hőmérsékletre, tegye vissza a húst a serpenyőbe, és adja hozzá a szószt.

6. Óvatosan keverje össze az összetevőket így biztosítva, hogy minden összetevő átmelegszik.

Ha nem megfelelő méretű vagy nem mágnesezhető (pl. alumínium) serpenyőt vagy egyéb apróbb tárgyat (pl. kés, villa, kulcs) helyez a főzőlapra, vagy azon felejti, a főzőlap automatikusan készenlétbe kapcsol 1 perc múlva. A ventilátor folytatja az indukciós főzőlap hűtését 1 további percig.

Hőbeállítások Az alábbi beállítások mindössze iránymutatásnak tekintendők. A pontos beállítás több tényezőtől függ, például a használt edénytől és a készített ételmennyiségtől. Kísérletezzen az indukciós főzőlappal, hogy megtalálja az Önnek leginkább megfelelő beállításokat. Hőbeállítás 1-2 3-5

Megfelelőség kis mennyiségű élelmiszer óvatos melegítése csokoládé, vaj olvasztása és könnyen odaégő ételek óvatos párolás lassú melegítés újramelegítés gyors párolás rizsfőzés palacsinta gyors sütés tésztafélék főzése dobva-rázva pirítás hússütés leves felfőzése vízfőzés

MAGYAR Apró tárgyak észlelése

Ápolás és karbantartás Mit? Mindennapi szennyeződés az üvegfelületen (ujjlenyomatok, nyomok, élelmiszermaradvá nyok vagy kiömlött nem cukros folyadékok az üvegfelületen) Hogyan? Fontos!

1. Kapcsolja ki a főzőlap

2. Vigyen fel főzőlaptisztítót az

üvegre, míg az még meleg (de nem forró!)

3. Öblítse át és törölje szárazra egy •

tiszta törlőkendővel vagy papírtörlővel.

4. Kapcsolja vissza a főzőlap

Kifutott ételek, ráolvadt élelmiszer és forró, cukros folyadékmaradván yok az üvegen Ezeket azonnal távolítsa el halkéssel, spatulával vagy borotvás kaparóval, amely használható üvegfelületű indukciós főzőlapokhoz, de mindeközben figyeljen a forró főzőfelületekre:

1. Válassza le a főzőlap tápellátását

2. Tartsa a pengét vagy eszközt

30°-os szögben, és távolítsa el a maradványt vagy kiömlött élelmiszert a főzőlap hideg felületére.

3. Távolítsa el a szennyeződést

vagy kiömlött élelmiszert törlőkendővel vagy papírtörlővel.

4. Kövesse a fenti, Mindennapi

szennyeződés az üvegfelületen rész 2-4. lépését. Kiömlött élelmiszer 1. Kapcsolja ki a főzőlap az érintőpanelen tápellátását.

2. Itassa fel a kiömlött folyadékot

3. Törölje át az érintőpanel területét

tiszta, nedves szivaccsal vagy törlőkendővel.

4. Törölje a területet teljesen

szárazra papírtörlővel.

5. Kapcsolja vissza a főzőlap

Kikapcsolt tápellátás esetén a főzőlap nem figyelmeztet az egyes főzőfelületek forróságára, ám ettől még a főzőzónák forrók lehetnek! Legyen rendkívül óvatos. A durva súrolószivacsok, egyes nejlon súrolószivacsok és a kemény/abrazív tisztítószerek megkarcolhatják az üvegfelületet. Mindig olvassa el a címkét, hogy megtudja, a tisztítószer vagy súrolószivacs megfelelő-e a készülék tisztításához. Soha ne hagyjon tisztítószer maradványt a főzőlapon: az üveg foltossá válhat. A megolvadt és cukros élelmiszerek vagy kiömlött élelmiszerek után maradt foltot minél hamarabb távolítsa el. Ha az élelmiszer lehűl az üvegfelületen, előfordulhat, hogy már csak nehezen távolítható el, vagy hogy visszafordíthatatlanul károsítja az üvegfelületet. Vágási sérülés veszélye: visszahúzott védőburkolat mellett a kaparó éles pengéje veszélyt jelenthet. A kaparót rendkívül óvatosan használja, és mindig biztonságosan és gyermekektől távol tárolja. A főzőlap hangjelzést adhat ki, illetve kikapcsolhat, valamint az érintésérzékeny gombok nem működhetnek, amíg folyadék található ezeken. Bizonyosodjon meg arról, hogy szárazra törli az érintőpanelt, mielőtt visszakapcsolná a főzőlap tápellátását. Javaslatok és tippek Probléma Az indukciós főzőlap bekapcsolása sikertelen. Lehetséges okok Nincs tápellátás. A készülék nem reagál A vezérlőgombokat zárolták. az érintésvezérlőn leadott parancsokra. A vezérlőgombok Előfordulhat, hogy vékony működtetése nehézkes. vízréteg borítja a vezérlőgombokat, vagy talán az ujjhegyével érinti a vezérlőgombokat. Az üveg karcolódik. Durva szélű edények. A készülék tisztítását nem megfelelő, abrazív súrolószivaccsal vagy tisztítószerekkel végezték. Ezt okozhatja az edény kialakítása (a különböző fémrétegek eltérően rezegnek). Ezt a hangot az indukciós főzés technológiája okozza. Egyes serpenyők sercegő vagy pattogó hangot hallatnak. Az indukciós főzőlap mély zümmögő hangot ad ki magas hőbeállítás mellett. Ventilátorzaj hallható az Az indukciós főzőlapban egy ventilátor található az elektronika indukciós főzőlapból. túlmelegedésének a megelőzése érdekében. A ventilátor azt követően is üzemelhet, hogy kikapcsolta az indukciós főzőlapot. A serpenyők nem Az indukciós főzőlap nem tudja forrósodnak, és a észlelni a serpenyőt, mivel az kijelző nem mutatja a nem megfelelő indukciós jelenlétüket. főzéshez. Az indukciós főzőlap váratlanul kikapcsolt, hangjelzés hallható, és hibakód jelenik meg (általában váltakozik egy vagy két betű/szám a főzésidőzítő kijelzőn). Az indukciós főzőlap nem tudja észlelni a serpenyőt, mivel az túl kicsi a főzőzónához, vagy nincs a főzőzóna közepén. Műszaki hiba.

Tennivaló Bizonyosodjon meg arról, hogy az indukciós főzőlap tápfeszültséghez csatlakozik, és hogy bekapcsolta. Ellenőrizze, hogy áramkimaradás tapasztalható-e otthonában vagy az adott városrészben. Ha mindent ellenőrzött, és a probléma továbbra is fennáll, hívjon szakképzett technikust. Oldja fel a vezérlők zárolását. Utasítások ügyében lásd „Az indukciós főzőlap használata” részt. Bizonyosodjon meg a vezérlőgombok felületének a szárazságáról, a gombok megérintéséhez pedig használja ujjbegyét. Lapos és sima fenekű edényeket használjon. Lásd a „Megfelelő főzőedény választása” részt. Lásd az „Ápolás és karbantartás” részt. Ez természetes jelenség adott edények esetén, és nem jelez hibát. Ez természetes jelenség, azonban a zajnak halkulnia kell, vagy el kell tűnnie, ahogy csökkenti a hőbeállítást. Ez természetes jelenség, és semmilyen beavatkozást nem igényel. Ne válassza le az indukciós főzőlapot a fali aljzatról, amíg a ventilátor működik. Használjon indukciós főzéshez megfelelő edényeket. Lásd a „Megfelelő főzőedény választása” című részt. Helyezze a serpenyőt középre, és bizonyosodjon meg arról, hogy az alapi része megfelel a főzőzóna méretének. Jegyezze le a hibakód betűit és számait, válassza le az indukciós főzőlap tápellátását a fali aljzatnál, és vegye fel a kapcsolatot egy szakképzett technikussal. MAGYAR

Kijelzett hiba és vizsgálat

Az indukciós főzőlap öndiagnosztikai funkcióval is rendelkezik. Ezzel a vizsgálattal a technikus képes számos alkatrész működését ellenőrizni szétszerelés vagy a főzőlap munkalapból történő kiszerelése nélkül. Hibaelhárítás

Lehetséges okok Hőmérséklet érzékelő meghibásodása IGBT hőmérséklet érzékelőjének meghibásodása. A kijelző kártya és alaplap közötti csatlakozás nem megfelelő Rendellenes tápfeszültség Tennivaló Vegye fel a kapcsolatot a forgalmazóval. Vegye fel a kapcsolatot a forgalmazóval. Vegye fel a kapcsolatot a forgalmazóval. Vizsgálja meg, hogy a tápellátás megfelel-e az előírásoknak. Kapcsolja be a készüléket, amint visszaállt a megfelelő tápellátás. A kerámia üveglap hőmérsékletIndítsa újra a készüléket, miután lehűlt érzékelőjének értéke magas az indukciós főzőlap. IGBT hőmérséklet érzékelőjének értéke Indítsa újra a készüléket, miután lehűlt magas az indukciós főzőlap.

1) A vevő általi használat során fellépő hibakódok és elhárításuk módja;

Hibakód Probléma Megoldás Automatikus helyreállítás

A tápfeszültség nagyobb a névleges feszültségnél. A tápfeszültség kisebb a névleges feszültségnél. A kerámialap hőérzékelőjének hőmérséklete magas. A szaggató hőmérséklete magas. (1#) Vizsgálja meg, hogy a tápellátás megfelel-e az előírásoknak. Kapcsolja be a készüléket, amint visszaállt a megfelelő tápellátás. Várja meg, amíg a kerámia főzőlap hőmérséklete szobahőmérsékletűre hűl. Az egység újraindításához érintse meg a BE/KI gombot. Várja meg, amíg a szaggató hőmérséklete szobahőmérsékletűre hűl. Az egység újraindításához érintse meg a BE/KI gombot. Ellenőrizze, hogy a ventilátor járása megfelelő-e; ellenkező esetben cserélje ki a ventilátort. Nincs automatikus helyreállítás

Kerámialap-hőérzékelő hiba – rövidzárlat. Kerámialap-hőérzékelő hiba – nyitott áramkör. Kerámialap-hőérzékelő hiba – érvénytelen. A szaggató hőmérséklet érzékelőjének meghibásodása – rövidzárlat. A szaggató hőmérséklet érzékelőjének meghibásodása – nyitott áramkör.

Ellenőrizze a csatlakozást, vagy cserélje ki a kerámialap hőérzékelőjét. Cserélje ki a tápkártyát. Meghibásodás A LED nem gyullad ki, amikor a készüléket csatlakoztatják. Egyes gombok nem működnek, a LED kijelző rendellenesen működik. A főző üzemmódjelző kigyullad, de a főzőlap nem kezd el melegedni. A melegítés hirtelen abbamarad működés közben, és a kijelzőn az „u” villog. Az azonos oldali főzőzónáknál (pl. az első ás a második zóna) „u” jelenik meg. A ventilátormotor hangja abnormális. Probléma „A” megoldás „B” megoldás A készülék nem kap áramot. Ellenőrizze, hogy a villásdugó megfelelően be van-e dugva, és az aljzat működőképes-e. Kommunikációs hiba a Ellenőrizze a kiegészítő tápkártya és csatlakozást. a kijelző kártya között. A kiegészítő tápkártya Cserélje ki a kiegészítő megsérült. tápkártyát. A kijelző kártya Cserélje ki a kijelző megsérült. kártyát. A kijelző kártya Cserélje ki a kijelző megsérült. kártyát. A főzőlap hőmérséklete A környezeti hőmérséklet túl magas magas. lehet. A légbemenet vagy a szellőzőnyílás eltömődhetett. Valami probléma van a Ellenőrizze, hogy a ventilátor simán ventilátorral. működik-e; ellenkező esetben cserélje ki a ventilátort. A tápkártya megsérült. Cserélje ki a tápkártyát. Az edény típusa Használjon megfelelő edényt (lásd a használati helytelen. útmutatót) Az edény átmérője túl kicsi. A főzőlap A készülék túlmelegedett. Várjon, túlmelegedett; amíg a hőmérséklet normál szintre hűl. Az egység újraindításához nyomja meg a „BE/KI” gombot. Kommunikációs hiba a Ellenőrizze a tápkártya és a kijelző csatlakozást. kártya között; A kijelző kártya Cserélje ki a kijelző kommunikációs része kártyát. megsérült. Az alaplap megsérült. Cserélje ki a tápkártyát. A ventilátormotor Cserélje ki a ventilátort. meghibásodott. Az edényészlelő áramkör sérült, cserélje ki a tápkártyát. A fentiek általános meghibásodásokra vonatkozó következtetések és ellenőrzések. Az összes veszélyt és az indukciós főzőlap károsodását elkerülendő ne szerelje szét az egységet saját kezűleg.

2) Egyes hibák és megoldásaik

Telepítés Telepített berendezések kiválasztása

Vágja ki a munkafelületet az alábbi ábrán látható méreteknek megfelelően. A telepítés és a használat érdekében a furat körül legalább 5 cm-es szabad területnek maradnia kell. Bizonyosodjon meg arról, hogy a munkafelület vastagsága legalább 30 mm. Kérjük, válasszon hőálló és szigetelt munkafelületi anyagot (fa és hasonló rostos vagy higroszkópos anyag nem használható munkafelületi anyagként, hacsak nem impregnált), hogy elkerülje az áramütést és a főzőlap hősugárzása által okozott nagyobb alakváltozást. Amint az alábbiakban látható: Megjegyzés: A főzőlap oldalai és a munkalap belső felületei közötti biztonsági távolság kötelezően legyen legalább 3 mm.

560±1 480±1 min. 50 min. 3 Bizonyosodjon meg arról, hogy az indukciós főzőlap számára minden körülmények között megfelelő szellőzés áll rendelkezésre, illetve a bemeneti és kimeneti légnyílások akadálymentesek legyenek. Bizonyosodjon meg arról, hogy az indukciós főzőlap jó üzemállapotban található. Amint az alábbiakban látható Megjegyzés: A főzőlap és a főzőlap fölötti konyhaszekrény közötti távolság biztonsági okokból legyen legalább 760 mm. 760 mm fal A (mm)

Bemeneti légnyílás Kimeneti légnyílás 5 mm

Bizonyosodjon meg arról, hogy az indukciós főzőlap számára megfelelő szellőzés áll rendelkezésre, illetve a bemeneti és kimeneti légnyílások akadálymentesek legyenek. A főzőlap túlmelegedett aljával való véletlen érintkezés vagy a munka során bekövetkező váratlan áramütés elkerülése érdekében a főzőlap aljától legalább 50 mm távolságra rögzítsen csavarokkal egy fabetétet. Tegyen eleget az alábbi követelményeknek Min. 5 cm Max. 5 mm Max. 5 mm A főzőlap külső része körül szellőzőnyílások vannak. A főzőlap behelyezésekor ügyeljen arra, hogy a munkafelület ne takarja el ezeket a furatokat.

Ne feledje, hogy a műanyagot vagy faanyagot a bútorhoz rögzítő ragasztónak el kell viselnie legalább a 150 °C-os hőmérsékletet, hogy elkerülje a burkolat leválását.

A hátsó falnak, a szomszédos és a környező felületeknek ezért el kell viselniük a 90 °C-os hőmérsékletet.

A főzőlap üzembe helyezése előtt győződjön meg arról, hogy A munkafelület derékszögű és egyenes, és nincsenek szerkezeti elemek, amelyek belelógnak a beépítéshez szükséges területre. A munkafelület hőálló és szigetelt anyagból készült. Ha a főzőlapot egy sütő fölé építi be, a sütő rendelkezik beépített hűtőventilátorral. A beszerelés eleget tesz mindenféle területet érintő követelménynek és vonatkozó szabványnak és előírásnak. Legyen megfelelő szakaszoló kapcsoló az állandó vezetékezésbe építve, amellyel teljesen leválasztható a készülék a hálózati tápellátásról, a vezetékezés pedig feleljen meg a helyi vezetékezési szabályoknak és előírásoknak. A szakaszoló kapcsolónak jóváhagyott típusúnak kell lennie, amely 3 mm-es érintkező elkülönítést biztosítson levegőben az összes pólus esetében (vagy az összes aktív [fázis] vezető esetében, ha a helyi vezetékezési szabályok engedélyezik a követelmények ezen módosítását). A szakaszoló kapcsolónak könnyen elérhetőnek kell lennie az ügyfél számára, beépített főzőlap mellett. A szerelést illető bármilyen kétely felmerülése esetén vegye fel a kapcsolatot a helyi építésügyi hatóságokkal, vagy tekintse át a rendelkezéseket. A főzőlapot körülvevő falfelületekre hőálló és könnyen tisztítható termékeket (például csempével) helyezzen el.

MAGYAR FIGYELMEZTETÉS: Megfelelő szellőzés biztosítása

A főzőlap üzembe helyezése után győződjön meg arról, hogy A tápkábel nem érhető el a konyhaszekrény ajtója mögött vagy a fiókokból. Megfelelő friss levegő érkezik a bútoron kívülről a főzőlap alsó része felé. Ha a főzőlapot egy fiók vagy konyhabútor terület fölé építi be, a főzőlap alapi része alá helyezzen hőtükröt. A szakaszoló kapcsoló legyen könnyen elérhető az ügyfél számára.

A rögzítőkonzolok elhelyezése előtt Az egységet tegye stabil, egyenes felületre (használja a csomagolást). Ne fejtsen ki erőt a főzőlap kiálló vezérlőegységeire.

A konzol pozíciójának a módosítása Rögzítse a főzőlapot a munkafelülethez 8 konzol behelyezésével a főzőlap alsó részére (lásd a képet) a telepítés előtt. Állítsa be a konzol pozícióját, hogy az megfeleljen az adott munkafelület vastagságnak. konzol konzol A konzolok a telepítés után semmilyen körülmények között nem érintkezhetnek a munkafelület belső felületeivel (lásd az ábrát).

1. Az indukciós főzőlapot kizárólag szakképzett személyzet vagy technikusok szerelhetik be.

Szakembereink rendelkezésére állnak. Soha ne hajtsa végre a műveletet saját maga.

2. A főzőlapot ne szerelje be közvetlenül mosogatógép, hűtő, fagyasztó, mosógép vagy szárítógép

fölé, mivel a nedvesség károsíthatja a főzőlap elektronikus alkatrészeit

3. Az indukciós főzőlapot úgy szerelje be, hogy a megbízhatóság javítása érdekében minél jobb

hővédelmet nyújtsanak a körülmények.

4. A falnak és az asztalfelület fölött az indukált fűtőzónának hőálló anyagból kell állnia.

5. Bármilyen károsodás elkerülése érdekében a szendvics rétegnek és a ragasztónak hőállónak kell

6. Ne használjon gőzborotvát.

A főzőlap csatlakoztatása a hálózati tápellátáshoz A főzőlapot kizárólag megfelelően képzett szakember csatlakoztathat a hálózati tápellátáshoz. Mielőtt csatlakoztatná a főzőlapot a hálózati tápellátáshoz, ellenőrizze az alábbiakat:

1. Az otthoni vezetékrendszer megfelel a főzőlap által igényelt áramfelvételnek.

2. A feszültség megfelel az adattáblán található értéknek

3. A tápkábel keresztmetszetei képesek elviselni az adattáblán meghatározott terhelést.

A főzőlap hálózati áramellátáshoz csatlakoztatása során ne használjon adaptereket, átalakítókat vagy elosztó készülékeket, mivel ezek túlmelegedést és tüzet okozhatnak. A tápkábel nem érhet hozzá egyetlen forró alkatrészhez sem, illetve úgy kell azt elhelyezni, hogy hőmérséklete egyetlen ponton se haladja meg soha a 75 °C értéket. Egyeztessen villamossági szakemberrel az otthoni vezetékrendszer módosítások nélküli megfelelőségét illetően. Bármilyen módosítást kizárólag szakképzett villamossági szakember végezhet. Sárga/Zöld Barna Kék 220-240 Vváltakozó áram Fekete 220-240 V váltakozó áram 380-415 V váltakozó áram

Ha a kiválasztott készülék fűtőegységeinek a teljes száma nem kevesebb, mint 4, a készülék közvetlenül csatlakoztatható a hálózathoz egyfázisú elektromos kapcsolattal, az alábbi ábrán látható módon.

220-240 V váltakozó áram Sárga/Zöld Barna 25 A~ Kék

220-240 V váltakozó áram Fekete Ha a kábel megsérült, vagy cserére szorul, a műveletet bármilyen baleset elkerülése érdekében kötelezően egy ügyfélszolgálati munkatársnak kell végrehajtania adott célnak megfelelő eszközökkel. Ha a készüléket közvetlenül csatlakoztatja a hálózati tápellátáshoz, többpólusú, legalább 3 mmes érintkezőtávolságú megszakítót kell beépítenie. A beszerelést végző szakembernek kötelezően biztosítania kell, hogy az elektromos csatlakoztatás megvalósítása megfelelő, és hogy eleget tesz a biztonsági előírásoknak. A kábel nem lehet meghajolva vagy összenyomva. A kábel kötelező rendszeres ellenőrzést igényel, cseréjét pedig kizárólag szakképzett technikus végezheti. A főzőlap alsó felülete és tápkábele a beszerelés után nem hozzáférhető. A készülék címkézése megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU (WEEE) európai irányelvnek. A készülék megfelelő kiselejtezésével segíthet a környezetet vagy emberek egészségét illető károsodás megelőzésében, amelyek felmerülhetnek a készülék nem megfelelő kiselejtezése esetén. A terméken látható szimbólum arról tájékoztat, hogy a készülék nem kezelhető szokványos háztartási hulladékként. A készüléket adja le elektromos és elektronikus termékek újrahasznosítására létesített gyűjtőpontban. ÁRTALMATLANÍTÁS: Ne selejtezze ki a terméket válogatatlan termelési hulladékkal. Ez a hulladék szelektív gyűjtést igényel a különleges hulladékkezelési eljárás szükségessége miatt. A készülék különleges hulladékkezelési eljárásokat igényel. A termék kezelésére, hasznosítására és újrafeldolgozására vonatkozó további tájékoztatás ügyében tájékozódjon a helyi tanácsnál, a háztartási hulladékot kezelő szolgáltatónál vagy az üzletben, ahol a terméket vásárolta. A termék kezelésére, hasznosítására és újrafeldolgozására vonatkozó részletesebb tájékoztatás ügyében tájékozódjon a helyi önkormányzatnál, a háztartási hulladékot kezelő szolgáltatónál vagy az üzletben, ahol a terméket vásárolta.
