ПОСІБНИК КОРИСТУВАЧА HAMTP64MC HAIER

Посібник з експлуатації індукційної варильної панелі

1.1 Попередження про необхідність дотримання техніки безпеки

1.2 Установлення ............................................................................ 469

Небезпека ураження електричним струмом ............. 469 Небезпека порізів ........................................................ 469 Важливі інструкції з техніки безпеки .......................... 469

1.3 Експлуатація та обслуговування .............................................. 470

• Небезпека ураження електричним струмом p. 470
• Небезпека для здоров’я p. 471
• Небезпека гарячої поверхні p. 471
• Небезпека порізів p. 471
• Важливі інструкції з техніки безпеки p. 471
• Вступна інформація про виріб p. 473

2.1 Вигляд зверху ............................................................................ 473

2.2 Панель керування ..................................................................... 473

2.4 Перед використанням вашої нової індукційної варильної

панелі ......................................................................................... 474

2.5 Технічні характеристики............................................................ 474

Експлуатація виробу ......................................................................... 474

3.1 Сенсорні елементи керування ................................................. 474

3.2 Вибір правильного кухонного посуду ....................................... 475

3.3 Правила експлуатації ................................................................ 476

• Початок приготування p. 476
• Завершення приготування p. 477
• Використання функції Boost (Прискорений нагрів) p. 477
• Гнучка зона p. 478
• Французька плита p. 478
• Блокування елементів керування p. 479
• Режим призупинення роботи p. 479
• Функція управління потужністю p. 480
• Керування таймером p. 480

3.3.10 Значення часу роботи за замовчуванням ................. 482

3.3.11 Функція Cook with me .................................................. 483

3.3.12 Спеціальна функція ..................................................... 484

3.3.13 Термощуп Preci Probe і лопатка ................................. 485

Рекомендації з приготування .......................................................... 487

4.1 Поради з приготування їжі ........................................................ 487

Приготування на повільному вогні, приготування рису ....................................................... 487 Підсмажування м’яса .................................................. 487 Обсмажування в дуже гарячій олії з постійним перемішуванням .......................................................... 488

4.2 Виявлення дрібних предметів .................................................. 488

• Налаштування нагріву p. 488
• Догляд та очищення p. 489
• Поради й підказки p. 490
• Відображення несправності й перевірка p. 491
• Установлення p. 493

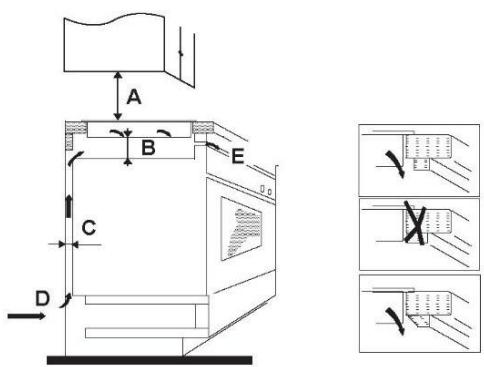

9.1 Вибір обладнання для встановлення ...................................... 493

9.2 Перед установленням варильної панелі пересвідчіться,

що виконано такі умови ............................................................ 494

9.3 Після встановлення варильної панелі пересвідчіться,

що виконано такі умови ............................................................ 495

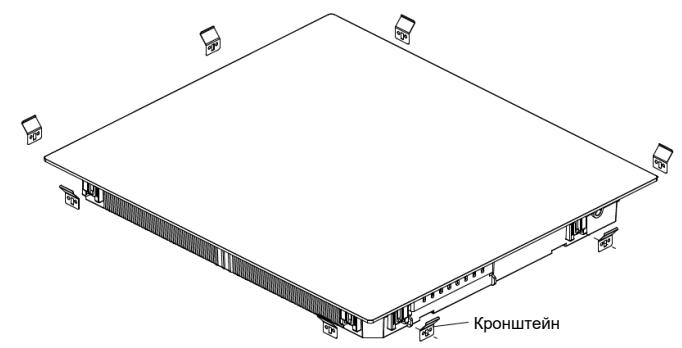

9.4 Перед установленням фіксувальних кронштейнів ................. 495

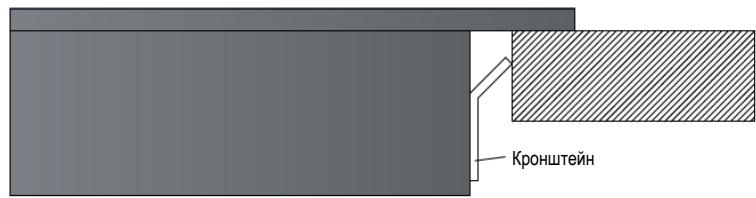

9.5 Регулювання положення кронштейна ..................................... 495

9.6 Застереження ............................................................................ 496

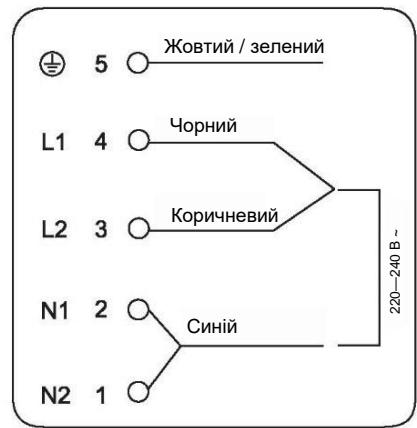

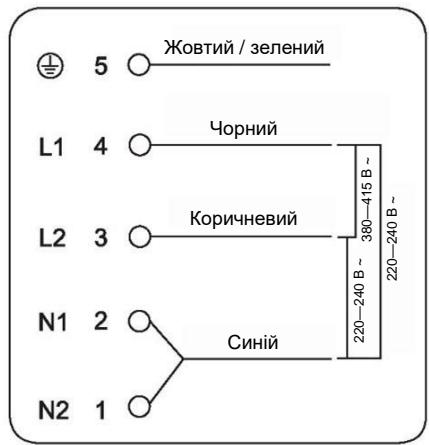

9.7 Під’єднання варильної панелі до електромережі ................... 496

Цим компанія Candy Hoover Group Srl заявляє, що обладнання радіозв’язку відповідає нормам Директиви 2014 / 53 / EU й актуальним законодавчим вимогам для ринку Великої Британії. Повний текст декларації щодо відповідності доступний на вебсайті: www.candy-group.com

Попередження про необхідність дотримання техніки безпеки

Установлення Ми піклуємося про вашу безпеку. Перед експлуатацією варильної панелі прочитайте цю інформацію.

Небезпека ураження електричним струмом

Важливі інструкції з техніки безпеки

• Перш ніж проводити будь-які роботи чи обслуговування приладу, від’єднайте його від мережі електроживлення.
• Надзвичайно важливим та обов’язковим є під’єднання приладу до правильно влаштованого захисного заземлення.
• Будь-які зміни до побутової системи електропроводки може вносити лише кваліфікований електрик.
• Недотримання цієї рекомендації може призвести до ураження електричним струмом або смерті.
• Будьте обережні – краї панелі гострі.
• Недотримання відповідних застережень може призвести до порізів та інших травм.
• Уважно прочитайте ці інструкції, перш ніж встановлювати цей прилад або користуватися ним.
• Не кладіть на прилад будь-які займисті матеріали або речі з таких матеріалів.
• Передайте цю інформацію особам, відповідальним за встановлення приладу, оскільки це може знизити ваші витрати на встановлення.
• Для запобігання небезпечним ситуаціям прилад слід встановлювати із дотриманням цих інструкцій з монтажу.
• Встановлення та заземлення цього приладу має виконувати тільки особа з належною кваліфікацією.
• Цей прилад слід підключати до мережі, обладнаної роз’єднувачем, який забезпечує повне від’єднання приладу від мережі електроживлення.
• Неправильне встановлення приладу може призвести до анулювання гарантії або претензій зі страхування цивільної відповідальності.

Експлуатація та обслуговування Небезпека ураження електричним струмом

• Не готуйте на розбитій або тріснутій варильній панелі. Якщо поверхня варильної панелі розбилася або тріснула, відразу від’єднайте прилад від електромережі (за допомогою

• Цей прилад може використовуватися дітьми віком 8 років і старшими, а також особами з обмеженими фізичними, сенсорними й розумовими можливостями, недостатнім досвідом і знаннями за умови, що вони перебувають під належним наглядом або проінструктовані щодо порядку безпечного користування приладом та усвідомлюють пов’язані з цим небезпеки.
• Не дозволяйте дітям гратися з приладом. Дітям заборонено проводити очищення й користувацьке обслуговування приладу без нагляду.
• У разі пошкодження кабелю живлення для уникнення можливої небезпеки його заміну має проводити виробник, його сервісний представник або особа з аналогічною кваліфікацією.
• Увага! Якщо поверхня (варильних панелей зі склокераміки або подібного матеріалу, що закриває деталі під напругою) тріснула, вимкніть прилад, щоб уникнути можливого ураження електричним струмом.
• Не слід залишати на поверхні варильної панелі металеві предмети, зокрема ножі, виделки, ложки й кришки, оскільки вони можуть нагрітися.
• Заборонено використовувати паровий очищувач.
• Не використовуйте для чищення варильної панелі паровий

• Цей прилад не призначений для експлуатації з використанням зовнішнього таймера чи окремої системи дистанційного керування.
• УВАГА! Небезпека пожежі: не зберігайте речі на варильних

• Потрібно стежити за процесом приготування. Стан страв, що готуються швидко, потрібно контролювати безперервно.
• УВАГА! Приготування з використанням олії чи жиру без нагляду за варильною панеллю є небезпечним і може спричинити пожежу. ЗАБОРОНЕНО гасити полум’я водою; вимкніть прилад і накрийте вогонь – наприклад, кришкою чи пожежною ковдрою. настінного вимикача) і зверніться до кваліфікованого технічного фахівця.
• Перед очищенням або обслуговуванням вимикайте варильну панель за допомогою настінного вимикача.
• Недотримання цієї рекомендації може призвести до ураження електричним струмом або смерті.

Небезпека для здоров’я

Небезпека гарячої поверхні

Важливі інструкції з техніки безпеки

• Цей прилад відповідає вимогам стандартів електромагнітної

• Однак особи з імплантованими серцевими водіями ритму чи іншими електричними імплантатами (наприклад, інсуліновими помпами), мають звернутися за консультацією до свого лікаря або виробника імплантату, перш ніж користуватися цим приладом, щоб пересвідчитися в тому, що електромагнітне поле не буде негативно впливати на роботу імплантатів.
• Недотримання цієї рекомендації може призвести до смерті.
• Під час експлуатації приладу його доступні частини нагріваються до високої температури і можуть спричинити

• Не допускайте контакту частин свого тіла, одягу чи будьяких інших предметів, окрім придатного кухонного посуду, з індукційною варильною поверхнею до того, як вона охолоне.
• Не допускайте дітей до варильної панелі.
• Ручки кухонного посуду можуть сильно нагріватися. Перевірте, чи ручки кухонного посуду не нависають над іншими ввімкненими зонами приготування. Ручки посуду мають бути недоступними для дітей.
• Недотримання цієї рекомендації може призвести до опіків.
• Після втягування захисної кришки стає доступним дуже гостре лезо шкребка варильної панелі. Користуйтеся шкребком надзвичайно обережно. Обов’язково зберігайте його в безпечному й недоступному для дітей місці.
• Недотримання відповідних застережень може призвести до порізів та інших травм.
• Не залишайте ввімкнений прилад без нагляду. Потрапляння на варильну панель киплячих рідин може призвести до утворення диму, а жирні бризки можуть загорітися.

• Ніколи не використовуйте свій прилад як робочу поверхню чи поверхню для зберігання речей.
• Не залишайте на варильній поверхні будь-які предмети чи кухонне начиння.
• Не кладіть і не залишайте поряд із приладом будь-які намагнічувані предмети (наприклад, кредитні картки, карти пам'яті) чи електронні пристрої (наприклад, комп’ютери, MP3-програвачі), оскільки електромагнітне поле може негативно вплинути на них.
• Ніколи не використовуйте прилад для нагрівання чи опалювання приміщення.
• Після використання обов’язково вимикайте зони приготування та варильну панель згідно з описом у цьому посібнику (тобто з використанням сенсорних елементів керування). Коли ви прибираєте каструлі чи сковорідки, для вимкнення зон нагрівання не покладайтеся на функцію виявлення посуду на варильній панелі.
• Не дозволяйте дітям гратися з приладом чи сидіти, стояти або лізти на нього.
• Не зберігайте у шафках над варильною панеллю предмети, цікаві для дітей. Діти, що намагатимуться залізти на варильну панель, можуть серйозно травмуватися.
• Не залишайте дітей на самоті чи без нагляду поблизу варильної панелі, що використовується.
• Дітей чи осіб з обмеженими можливостями щодо використання приладу має проінструктувати відносно експлуатації приладу відповідальна та компетентна особа. Інструктор повинен пересвідчитися, що вони здатні користуватися приладом безпечно для себе та для оточення.
• Не виконуйте ремонт чи заміну будь-яких частин приладу за винятком випадків, коли це дозволено в даному посібнику. Усі інші операції з обслуговування приладу має виконувати кваліфікований технічний спеціаліст.
• Не ставте й не кидайте на варильну панель важкі предмети.
• Не ставайте на варильну панель.
• Не використовуйте кухонний посуд із зубчастими краями й не пересувайте посуд по індукційній скляній поверхні, щоб не подряпати скло.
• Не використовуйте для миття варильної панелі металічні губки чи будь-які інші жорсткі абразивні засоби для чищення, оскільки вони можуть подряпати індукційну поверхню.
• Цей прилад призначений для використання в побуті й подібних сферах застосування, як-от: - у кухонних зонах для персоналу в магазинах, офісах та інших робочих приміщеннях; - у житлових будинках на фермах; - для клієнтів у готелях, мотелях та інших житлових приміщеннях; - у готелях типу «ночівля та сніданок».
• УВАГА! Виріб і його частини, яких може торкатися користувач, сильно нагріваються під час використання.
• Слід бути обережними, щоб не торкатися нагрівальних

• Дітей віком до 8 років включно слід допускати до приладу лише під постійним наглядом дорослих. Вітаємо з придбанням нової індукційної варильної панелі. Радимо приділити час ознайомленню із цими інструкціями / посібником з установлення, щоб отримати повну інформацію щодо належних процесів монтажу й експлуатації приладу. Для встановлення приладу прочитайте розділ про встановлення. Уважно прочитайте всі інструкції з техніки безпеки, перш ніж користуватися варильною панеллю, і зберігайте ці інструкції/посібник зі встановлення для подальшого використання.

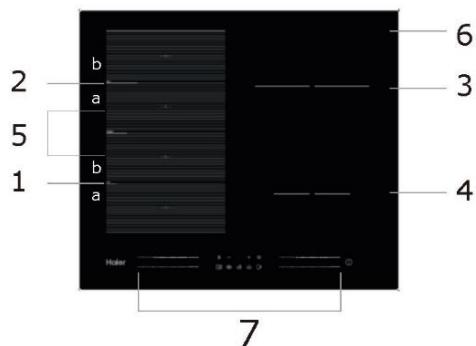

Вступна інформація про виріб Вигляд зверху

1. Макс. 2 000 / 3 200 Вт у цій зоні

2. Макс. 2 000 / 3 200 Вт у цій зоні

3. Макс. 2 200 / 3 200 Вт у цій зоні

4. Макс. 1 400 / 2 000 Вт у цій зоні

5. Макс. 3 000 / 3 600 Вт у цій зоні

1. Засоби регулювання потужності зон нагріву

2. Елемент керування «УВІМК. / ВИМК.»

3. Кнопка блокування керування

4. Керування таймером

5. Кнопка призупинення роботи

6. Елемент керування гнучкою зоною

7. Елемент керування спеціальною функцією

(варіння на повільному вогні, розтоплювання, кип’ятіння)

8. Елемент керування функцією Cook with me

Принцип роботи Приготування їжі на індукційній варильній панелі — це безпечна, сучасна, ефективна й заощадлива технологія. Вона базується на використанні електромагнітних полів, що генерують тепло безпосередньо в кухонному посуді, а не шляхом нагрівання скляної поверхні. Скло нагрівається тільки внаслідок контакту з нагрітим посудом. залізна каструля магнітний контур склокерамічна пластина індукційна котушка індуковані струми

Перед використанням вашої нової індукційної варильної

Прочитайте цей посібник, приділивши особливу увагу розділу «Попередження про необхідність дотримання техніки безпеки». Зніміть з індукційної варильної панелі всі захисні плівки.

Технічні характеристики Варильна панель Зони приготування Напруга живлення Установлена електрична потужність Габарити виробу (мм) Розміри отвору для вбудовування (мм) HAMTP64MC 4 зони 220—240 В ~ 50 або 60 Гц 7 200 Вт 590 × 520 × 56 560 × 480 Маса й габаритні розміри є приблизними. Оскільки ми постійно прагнемо до вдосконалення нашої продукції, ми можемо змінювати технічні характеристики та дизайн виробів без попереднього повідомлення. Зона приготування 1і2

Гнучка зона Діаметр дна посуду для індукційних панелей Мінімум (мм) Максимум (мм) 80*

80* 200 * 400 Зазначені вище характеристики залежать від розміру посуду й матеріалу, з якого цей посуд виготовлено.

• Для гарантування правильного виявлення посуд слід розташовувати в межах периметра зони a або b, а не між ними. Експлуатація виробу

Сенсорні елементи керування Елементи керування реагують на дотик, тому не потрібно тиснути на них із зусиллям. Використовуйте подушечку пальця, а не його кінчик. Ви чутимете звуковий сигнал щоразу, коли панель реєструватиме дотик. Перевіряйте, щоб засоби управління були чистими, сухими, а також їх не закривали будь-які предмети (наприклад, кухонне приладдя чи тканина). Навіть тонка плівка води може ускладнити управління варильною панеллю.

Вибір правильного кухонного посуду

Використовуйте тільки кухонний посуд, придатний для готування на індукційній варильній панелі. На дні посудини або на її пакунку має бути символ індукції. Ви можете перевірити придатність посуду за допомогою магніту. Піднесіть магніт до дна посуду. Якщо він прилипне, то цей посуд придатний для індукційного приготування їжі. Якщо у вас немає магніту:

1. Налийте трохи води в каструлю, яку хочете перевірити.

2. Якщо не блимає на дисплеї, водночас вода нагрівається, каструля

придатна для використання на індукційній варильній панелі. Заборонено використовувати посуд, виготовлений із таких матеріалів: чиста неіржавна сталь, алюміній або мідь без намагнічуваного дна, скло, дерево, порцеляна, кераміка й глина.

Не використовуйте кухонний посуд із зубчастими краями або нерівним дном. Пересвідчіться, що дно посуду є гладким і рівно прилягає до скляної поверхні, а його розмір збігається з розміром зони приготування. Використовуйте посуд, діаметр дна якого збігається з позначеною зоною приготування, яку ви вибрали. Якщо дно посуду буде трохи більшим за розмір зони приготування, енергія використовуватиметься максимально ефективно. Використання посуду меншого розміру може негативно вплинути на ефективність роботи приладу. Панель може не виявляти посуд діаметром менше 80 мм. Завжди ставте посуд у центр зони приготування. Знімаючи посуд з індукційної варильної панелі, обов’язково піднімайте його – не тягніть, оскільки посуд може подряпати скло.

Правила експлуатації Початок приготування Торкніться кнопки УВІМК./ВИМК., тримаючи її натиснутою протягом трьох секунд. Після ввімкнення приладу пролунає один звуковий сигнал, на всіх дисплеях відобразиться «-» або «- -», що свідчить про перехід індукційної варильної панелі до режиму очікування. Поставте придатний посуд на зону приготування, яку хочете використати.

• Пересвідчіться, що дно посуду та поверхня зони приготування чисті й сухі. Торкніться повзункового регулятора нагріву для зони приготування; індикатор поряд із кнопкою почне блимати. Виберіть рівень нагріву, торкаючись повзункового регулятора нагріву для зони приготування.
• Якщо ви не виберете налаштування нагріву впродовж 1 хвилини, індукційна варильна панель автоматично вимкнеться. Вам потрібно буде почати знову з кроку 1.
• Ви можете змінювати налаштування нагріву в будьякий момент під час приготування. збільшення потужності зменшення потужності Якщо на дисплеї почергово блимають символ

і налаштування це означає, що:

• ви не поставили посуд на правильну зону приготування, або
• використовуваний посуд не придатний для індукційного приготування, або
• посуд надто малий чи неправильно центрований на зоні приготування. Нагрівання не відбуватиметься, поки на зону приготування не буде встановлено правильний Дисплей автоматично вимкнеться через 2 хвилини, якщо на панель не буде поставлено придатний посуд.

Завершення приготування Торкніться кнопки вибору зони нагріву, яку хочете

Вимкніть зону приготування, перемкнувши повзунковий регулятор у положення « | ». Переконайтеся, що на дисплеї відображається значення «0». Вимкніть усю варильну панель, торкнувшись кнопки «УВІМК. / ВИМК.». Будьте обережні: поверхні гарячі Символ "H" відображатиметься, коли зона приготування надто гаряча для торкання. Цей символ зникне, коли поверхня охолоне до безпечної температури. Цю функцію також можна використовувати для енергозбереження; якщо потрібно підігріти інший посуд – скористайтеся гарячою варильною поверхнею.

Використання функції Boost (Прискорений нагрів) Активація функції Boost (Прискорений нагрів) Торкніться повзункового регулятора зони нагріву Торкніться повзункового регулятора й переведіть його в крайнє праве положення. Переконайтеся, що на дисплеї відображається символ «P». Скасування функції Boost (Прискорений нагрів) Торкніться повзункового регулятора зони нагріву для скасування функції Boost (Прискорений нагрів). Вимкніть зону приготування, перемкнувши повзунковий регулятор у положення « | ». Переконайтеся, що на дисплеї відображається значення «0».

Функцію можна вмикати для будь-якої зони приготування. Зона приготування повернеться до початкового налаштування через 5 хвилин. Якщо початкове налаштування нагріву дорівнює 0, вона повернеться до налаштування 14 через 5 хвилин.

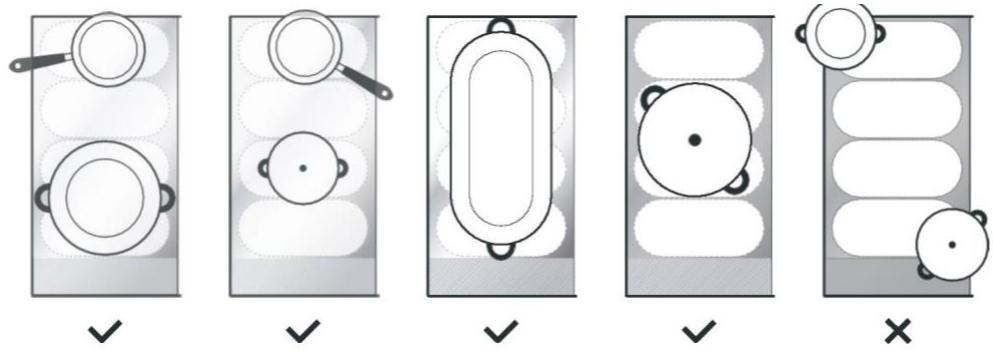

Цю область можна використовувати як одну зону або як чотири окремі зони з огляду на поточні потреби приготування.

Гнучка зона містить 4 незалежні індукційні котушки, якими можна керувати попарно. У режимі єдиної зони та частина, де немає посуду, автоматично вимикається через одну хвилину.

Для рівномірного розподілу тепла всі посудини мають бути розташовані належним чином: - на будь-якій частині гнучкої зони, якщо діаметр посуду становить від 80 до 200 мм; - на великій частині, якщо діаметр посуду становить понад 200 мм. Як велика зона Щоб активувати гнучку зону як єдину велику поверхню, просто натисніть елемент керування гнучкою зоною. Налаштування потужності здійснюється так само, як і для будь-якої іншої звичайної зони. Єдиний рівень потужності для всієї гнучкої зони можна вибрати за допомогою повзункового Якщо пересунути посудину з передньої на задню частину (або навпаки), гнучка зона автоматично визначить її нове положення, не змінюючи налаштування потужності. Щоб установити ще одну посудину, вимкніть функцію гнучкої зони, натиснувши відповідну кнопку, після чого прилад виявить новий посуд. Як чотири незалежні зони Щоб використовувати гнучку зону як чотири окремі поверхні з двома різними налаштуваннями потужності, не активуйте елемент керування гнучкою зоною. Приклади належного й неправильного розташування посуду

Французька плита У цій зоні потужність може встановлюватися відповідно до положення посудини. Якщо посудина розташована на нижній частині гнучкої зони, потужність буде встановлено на рівні 1. Якщо посудина розташована посередині гнучкої зони, потужність буде встановлено на рівні 10. Якщо посудина розташована на верхній частині гнучкої зони, потужність буде встановлено на рівні 14.

Французька плита Щоб активувати зону «Французька плита», просто натисніть кнопку керування гнучкою зоною та втримуйте її впродовж 2 секунд. Якщо пересунути посудину, потужність зміниться автоматично Скасування режиму «Французька плита» Натисніть на елемент керування гнучкою зоною, щоб вимкнути зону приготування їжі.

Блокування елементів керування Ви можете заблокувати кнопки управління панелі, щоб запобігти неналежному її використанню (наприклад, випадковому вмиканню дітьми зон нагріву). Коли кнопки управління заблоковано, всі вони не працюватимуть, за винятком кнопки УВІМК./ВИМК. Блокування органів управління Торкніться кнопки блокування керування та Індикатор таймера відобразить значення «Lo». втримуйте її деякий час. Розблокування елементів керування Торкніться кнопки блокування керування та втримуйте її деякий час. Якщо варильна панель перебуває в режимі блокування, буде деактивовано всі елементи керування, крім кнопки «УВІМК. / ВИМК.» . Якщо потрібно негайно вимкнути індукційну варильну панель, скористайтеся кнопкою «УВІМК. / ВИМК.» операцій слід спочатку розблокувати панель.

, проте для подальших Режим призупинення роботи Ви можете призупинити нагрівання, не вимикаючи варильну панель. Коли на панелі ввімкнено режим призупинення роботи, всі органи управління не працюватимуть, за винятком кнопки УВІМК./ВИМК. Для ввімкнення режиму призупинення роботи Торкніться кнопки призупинення роботи й На всіх індикаторах відобразиться одразу відпустіть її значення «11» Вихід із режиму призупинення роботи Торкніться кнопки призупинення роботи й одразу відпустіть її. Якщо варильна панель перебуває в режимі призупинення роботи, буде деактивовано всі елементи керування, крім кнопки «УВІМК. / ВИМК.» . Якщо потрібно негайно вимкнути індукційну варильну панель, скористайтеся кнопкою «УВІМК. / ВИМК.» . Якщо ви не вийдете з режиму призупинення роботи, варильна панель вимкнеться автоматично через 10 хвилин.

Функція управління потужністю Можна вибрати максимальний рівень споживання потужності для варильної панелі серед кількох діапазонів потужності. Індукційні варильні панелі можуть автоматично обмежувати свої параметри для роботи на нижчому рівні потужності з метою уникнення ризику перевантаження. Активація функції керування потужністю Увімкніть варильну панель, а потім одночасно Індикатор таймера відобразить значення «P5», натисніть кнопку призупинення роботи та що означає 5-й рівень потужності.Режим за кнопку блокування. замовчуванням — 7,2 кВт. Перемикання на інший рівень Є 5 рівнів потужності: від «P1» до «P5». Натискайте кнопку таймера «+» або «−» Індикатор таймера відображатиме один із них. «P1»: максимальна потужність становить 2,5 кВт. «P2»: максимальна потужність становить 3,5 кВт. «P3»: максимальна потужність становить 4,5 кВт. «P4»: максимальна потужність становить 5,5 кВт. «P5»: максимальна потужність становить 7,2 кВт. Підтвердження вибору й вихід із меню функції керування потужністю

Для підтвердження натисніть одночасно кнопку Після цього варильна панель вимкнеться. призупинення роботи та кнопку блокування.

Керування таймером Ви можете використовувати таймер двома різними способами:

• Його можна використовувати як таймер зворотного відліку. У цьому разі таймер не вимикатиме будь-які зони приготування після закінчення встановленого часу.
• Ви можете налаштувати його для вимикання однієї чи кількох зон приготування після закінчення встановленого часу. Максимальний встановлюваний час для таймера – 99 хвилин.

a) Використання таймера зворотного відліку Переконайтеся, що варильна панель увімкнена. Торкніться кнопки «+» таймера. Індикатор зворотного відліку почне блимати, і на дисплеї таймера відобразиться значення «00». Установіть час за допомогою кнопок таймера «+» або Порада. Торкання кнопок "+" або "-" таймера один раз збільшуватиме чи зменшуватиме час на 1 хвилину. Якщо ж торкнутися кнопки таймера «−» або «+» і втримати її, період часу зменшиться або збільшиться на 10 хвилин. Після встановлення часу таймер відразу почне зворотний відлік. На дисплеї відображатиметься час, що залишився, а індикатор таймера блиматиме протягом 5 секунд. Щойно встановлений час мине, пролунає 30-секундний звуковий сигнал, а індикатор таймера відобразить значення «- - ». b) Налаштування таймера для вимкнення однієї чи кількох зон приготування Налаштування однієї зони Торкніться повзункового регулятора зони нагріву Установіть час за допомогою кнопок таймера Порада. Якщо просто торкнутися кнопки таймера «−» або «+», період часу зменшиться або збільшиться на 1 хвилину. Якщо ж торкнутися кнопки таймера «−» або «+» і втримати її, період часу зменшиться або збільшиться на 10 хвилин. Після встановлення часу таймер відразу почне зворотний відлік. На дисплеї відображається час, що залишився, а індикатор таймера блимає протягом 5 секунд. ПРИМІТКА. Червона крапка поряд із індикатором рівня потужності світитиметься, указуючи на вибрану зону.

Після закінчення часу приготування відповідна зона приготування автоматично вимкнеться. Інша зона приготування продовжить функціонувати, якщо її було ввімкнено раніше. Встановлення кількох зон: Дії з установлення кількох зон аналогічні діям з установлення однієї зони. У разі одночасного встановлення часу для кількох зон приготування активуватимуться відповідні десяткові крапки. На дисплеї хвилин відображається таймер часу у хвилинах. Крапки відповідних зон блимають. Це показано нижче: (налаштовано на 15 хвилин) (налаштовано на 45 хвилин) Після зворотного відліку часу за допомогою таймера відповідна зона вимкнеться. Потім дисплей відобразить новий таймер зворотного відліку, і крапка відповідної зони почне блимати. (налаштовано на 30 хвилин) Це показано справа: Торкніться кнопки вибору зони нагріву, і на індикаторі таймера відобразиться відповідний таймер. c) Скасування таймера Торкніться повзункового регулятора зони нагріву, для якої хочете скасувати таймер Торкніться кнопки «−» таймера й утримуйте її, доки його значення не зменшиться до «00». Після цього функціонування таймера буде скасовано.

3.3.10 Значення часу роботи за замовчуванням

Автоматичне вимкнення – це захисна функція вашої варильної панелі. Вона автоматично вимикається, навіть якщо ви забули про страву, що готується. Час роботи за замовчуванням для різних рівнів потужності зазначено в таблиці нижче: Рівень потужності Таймер роботи за замовчуванням (години) Рівень потужності Таймер роботи за замовчуванням (години)

Якщо прибрати посуд, індукційна варильна панель може відразу припинити нагрівання та вимкнутися автоматично через 2 хвилини. Особи з водіями серцевого ритму мають звернутися за консультацією до лікаря, перш ніж користуватися цим виробом.

3.3.11 Функція Cook with me

Насамперед слід завантажити додаток hOn і встановити його на своєму мобільному пристрої. Потім потрібно зареєструвати індукційну варильну панель, дотримуючись інструкцій безпосередньо в додатку. Для встановлення з’єднання між варильною панеллю та додатком виконайте зазначену нижче процедуру. Натисніть кнопку функції Cook with me і втримуйте її впродовж 4 секунд. Через 4 секунди цифри ТАЙМЕРА почнуть блимати зі значенням «PA», після чого розпочнеться процес з’єднання пристроїв. Коли Wi-Fi увімкнено: праворуч на світлодіодному індикаторі з’явиться одна крапка. Коли Wi-Fi вимкнено: крапка не з’явиться Порядок налаштування функції Cook with me У додатку hOn виберіть меню рецептів або спеціальних програм. Дотримуйтеся покрокових указівок у додатку. Після завершення всіх потрібних дій передайте параметри на варильну панель, що буде використовуватися для приготування страв. Коли варильна панель отримає команду від додатка, двічі пролунає її звуковий сигнал, водночас дисплей приладу блимне одну секунду, що підтверджує отримання вказівок. Щоб почати приготування за рецептом, натисніть кнопку функції Cook with me. Щоб вийти з розділу налаштувань функції Cook with me, змініть рівень потужності зони. a. ПАРАМЕТРИ БЕЗДРОТОВОГО ЗВ’ЯЗКУ

IEEE 802.11 b/n/g Bluetooth v4.2, BR/EDR, BLE Частотні діапазони [МГц] 2 402—2 480 2 402—2 480 Максимальна потужність [мВт]

b. ІНФОРМАЦІЯ ПРО ВИРІБ ДЛЯ МЕРЕЖЕВОГО ОБЛАДНАННЯ Інформація про виріб для мережевого обладнання Енергоспоживання виробу в мережевому режимі очікування, якщо всі порти дротової мережі під’єднано, водночас усі порти бездротової мережі активовано: Для активації Wi-Fi натисніть кнопку функції Порядок активації порту бездротової мережі Cook with me і втримуйте її 4 секунди Для деактивації Wi-Fi натисніть кнопку функції Порядок деактивації порту бездротової мережі Cook with me і втримуйте її 4 секунди

3.3.12 Спеціальна функція

Приготування на повільному вогні Розтоплювання Порядок налаштування спеціальної функції Торкніться повзункового регулятора зони нагріву. Функція приготування на повільному вогні є ідеальним рішенням для готування соусів, рагу, тушкованих страв. Натисніть кнопку функції приготування на повільному вогні, після чого з’явиться індикатор «|» Функція розтоплювання є ідеальним рішенням для перетворення твердого шоколаду або вершкового масла на рідку масу. Ця функція допомагає готувати всі можливі десерти й соуси. Натисніть кнопку функції розтоплювання, після чого з’явиться індикатор «| |» Функція кип’ятіння є ідеальним рішенням для доведення води або будь-якої іншої рідини до кипіння. Натисніть кнопку функції кип’ятіння, після чого з’явиться індикатор «| ||»

3.3.13 Термощуп Preci Probe і лопатка

Інтелектуальний бездротовий кулінарний термометр Дякуємо, що придбали термощуп Haier Preci Probe. Зверніть увагу, що він призначений для використання тільки з індукційною варильною панеллю Haier. Перед експлуатацією прочитайте наведену нижче інструкцію, а також ознайомтеся з примітками з техніки безпеки, що містяться в посібнику користувача. Нанесенням маркування CE на цей прилад ми підтверджуємо його відповідність усім законним європейським вимогам щодо техніки безпеки, охорони здоров’я та захисту довкілля, що є актуальними для цього виробу. Preci Probe — побутовий бездротовий кулінарний термометр, який дає змогу дізнаватися стан внутрішньої частини страви в режимі реального часу, щоб уникати недостатнього або надто довгого приготування та щоразу досягати відмінного результату. Він з’єднується безпосередньо з виробом. Докладну інформацію та стан страви можна отримувати в режимі реального часу на телефоні. Це максимально зручно для забезпечення оптимальних результатів. Щоб отримати додаткову інформацію про з’єднання пристроїв і поради щодо використання, див. наведені нижче інструкції. Початок роботи

1. Керамічний ковпачок

2. Секція рекомендованого

4. Лопатка з різними

положеннями термощупа Preci Probe Різні положення термощупа Preci Probe Положення 1 Положення 2

Використовуйте лопатку з термощупом для перемішування їжі під час приготування. - Перед першим використанням очистьте лопатку. - Не використовуйте лопатку під час приготування страв на відкритому вогні. - Не підрізайте лопатку. - Не допускайте безпосереднього контакту лопатки з гарячими доступними частинами варильної панелі. - Допустимий температурний діапазон: −40…+220 °C Перед використанням зарядіть термощуп Preci Probe

• Уставте термощуп Preci Probe у зарядний пристрій і закрийте

• Під’єднайте зарядний пристрій до джерела живлення USB, зокрема до USB-адаптера або USB-роз’єма ПК чи ноутбука, за допомогою USB-кабелю. Зарядний пристрій може не працювати належним чином разом із портативним зовнішнім акумулятором з огляду на наявну функцію автоматичного вимкнення.
• Світлодіодний індикатор зарядного пристрою ввімкнеться та блиматиме під час заряджання. Після повного заряджання термощупа Preci Probe цей індикатор вимкнеться.

Цим компанія Candy Hoover Group Srl заявляє, що обладнання радіозв’язку відповідає нормам Директиви 2014 / 53 / EU й актуальним законодавчим вимогам для ринку Великої Британії. Повний текст декларації щодо відповідності доступний на вебсайті: www.candy-group.com

Частотні діапазони [МГц] Максимальна потужність [мВт] BLE BT 4.0 Від 2 400 до 2 480 МГц 2,5 мВт (4 дБм) Способи приготування з термощупом Preci Probe Термощуп Preci Probe як термометр Установіть у додатку hOn цільову температуру, якої ви хочете досягти, уставте термощуп Preci Probe усередину страви або разом із приладдям занурте його в рідину, після чого в додатку ви зможете відстежувати підвищення температури до досягнення цільового значення. Це дає змогу підтримувати точну температуру будь-якої їжі. Цей режим не можна використовувати, якщо активна допоміжна функція приготування їжі. Допомога під час приготування: функція Cook with me У додатку hOn виберіть рецепти або спеціальні програми, крок за кроком дотримуйтесь указівок щодо приготування, після чого варильна панель автоматично встановить параметри для вибраного способу приготування. Це метод приготування, коли їжу кладуть у вакуумний пакет і доводять до готовності за низької температури на водяній бані. Приготована в такий спосіб страва буде соковитішою та ніжнішою, а також збереже поживні властивості, тобто буде кориснішою для здоров’я та смачнішою. Перейдіть у додаток hOn, виберіть категорію харчового продукту, після чого виберіть цей спосіб приготування та покладіть пакет із їжею в каструлю з водою. Індукційна варильна панель установить правильну температуру приготування для досягнення відмінного результату. У додатку hOn виберіть категорію харчового продукту, після чого виберіть цей спосіб приготування. Індукційна варильна панель автоматично розігріє гриль до потрібної температури протягом попередньо встановленого часу. Приготування на повільному вогні Функція приготування на повільному вогні є ідеальною для соусів, рагу, тушкованих страв і всіх продуктів із середньою / довгою тривалістю готування. Ця автоматична функція, що доступна в додатку hOn, повільно доведе їжу до температури на межі кипіння та підтримуватиме її впродовж усього часу приготування.

Установіть з’єднання між термощупом Preci Probe та індукційною варильною панеллю

• Переконайтеся, що варильна панель увімкнена, а термощуп Preci Probe повністю заряджений.
• Перейдіть у додаток hOn на портативному пристрої.
• Перейдіть до розділу «Рецепти» й виберіть рецепт, що передбачає використання термощупа Preci Probe.
• Коли ви почнете приготування за рецептом, натиснувши на приладі кнопку Cook with me, термощуп Preci Probe під’єднається автоматично.
• На дисплеї варильної панелі відображатиметься назва пристрою Preci Probe, наприклад «1A».
• Після цього дотримуйтесь інструкцій у додатку hOn.
• Якщо під час використання додатка рівень заряду термощупа знизиться до позначки менше 20 %, на дисплеї таймера відобразиться «CH». Пропарювання Завдяки функції пропарювання можна готувати різні продукти, як-от овочі, м’ясо або рибу, у каструлях із паровим кошиком. Приготування за допомогою пари відбувається швидше, ніж кип’ятіння, оскільки продукти не занурюються в рідину, що дає змогу зберегти в їжі більше поживних речовин, зокрема вітамінів, а також поліпшити смак страви й забезпечити її щільнішу консистенцію. У разі потреби зверніться до авторизованого сервісного центру Рекомендації з приготування

Обсмажуючи їжу, будьте обережні, оскільки жир та олія дуже швидко нагріваються, особливо в разі використання режиму PowerBoost. Коли температура жиру та олії стає дуже високою, вони можуть спалахнути, що може призвести до серйозного ризику пожежі.

Коли страва закипить, зменште налаштування температури. Використання кришки скоротить час приготування та зекономить електроенергію завдяки збереженню тепла. Зменште до мінімуму кількість рідини або жиру, щоб скоротити час приготування. Почніть готувати з високою потужністю та зменште її налаштування, коли страва повністю прогріється.

Поради з приготування їжі Приготування на повільному вогні, приготування рису Приготування на повільному вогні відбувається за температури приблизно 85°C, коли пухирці пари починають підніматися до поверхні рідини в каструлі. Це корисний метод отримання смачних супів та ніжних страв із тушкованого м’яса, оскільки дає можливість отримати смачну та ароматну, але не переварену страву. Також можна готувати соуси на основі яєць та із загущенням борошном за температури нижче точки кипіння. Для готування деяких страв, зокрема з рису методом поглинання рідини, імовірно, буде потрібно встановити значення вище мінімального. Це забезпечить належне приготування їжі за рекомендований час.

Підсмажування м’яса Порядок приготування соковитих ароматних стейків.

1. Перед приготуванням витримайте м’ясо протягом 20 хвилин за кімнатної температури.

2. Розігрійте сковороду з товстим дном.

3. Пензлем змастіть обидва боки стейка олією. Додайте трохи олії на гарячу сковороду, а потім

покладіть на неї м’ясо.

4. Під час приготування переверніть стейк тільки один раз. Точний час приготування залежатиме

від товщини шматка, а також потрібного ступеню приготування. Час приготування може становити 2-8 хвилин для кожного боку. Натисніть на стейк, щоб перевірити його готовність, – чим він жорсткіший, тим ближчий до ступеню "well done".

5. Покладіть стейк "відпочити" на кілька хвилин на теплу тарілку, щоб м’ясо стало ніжнішим

1. Виберіть сумісні з індукційними варильними панелями вок із пласким дном або велику

2. Підготуйте всі інгредієнти та посуд. Обсмажування в дуже гарячій олії з постійним

перемішуванням має бути швидким. Якщо потрібно приготувати велику кількість продуктів, обсмажуйте їх кількома маленькими порціями.

3. Попередньо розігрійте сковороду і додайте дві столових ложки олії.

4. Спочатку приготуйте м’ясо, зніміть його зі сковороди і зберігайте теплим.

5. Обсмажте овочі. Коли вони будуть гарячими, але ще хрусткими, зменште температуру зони

приготування, поверніть у сковороду приготоване м’ясо та додайте соус.

6. Обережно перемішайте інгредієнти, щоб вони рівномірно нагрілися.

7. Подавайте на стіл відразу ж.

Виявлення дрібних предметів

У разі розташування посуду непридатного розміру або без намагнічуваного матеріалу (наприклад, посуду з алюмінію) або за наявності будь-яких інших дрібних предметів (зокрема, ножів, виделок чи ключів) варильна панель через 1 хвилину автоматично перейде в режим очікування. Вентилятор продовжуватиме охолоджувати індукційну варильну панель упродовж ще 1 хвилини.

Налаштування нагріву Наведені нижче налаштування є тільки рекомендованими. Фактичні налаштування залежатимуть від низки факторів, включно з кухонним посудом та кількістю продуктів, що готуються. Для визначення найкращих налаштувань слід поекспериментувати з варильною панеллю. Налаштування 1—2 3—5 6—11 12—13 14/P Придатність

• делікатне нагрівання невеликої кількості їжі
• розтоплювання шоколаду, масла і нагрівання продуктів, які швидко

• варіння на повільному вогні
• повільне підігрівання

• обсмажування в дуже гарячій олії з постійним перемішуванням
• доведення супу до кипіння

Обсмажування в дуже гарячій олії з постійним перемішуванням

1. Вимкніть живлення варильної

забруднення скла (сліди від дотику

2. Нанесіть на варильну панель

пальців та інші засіб для чищення, поки скло ще залишки, плями тепле (але не гаряче)! від їжі або рідин,

3. Змийте водою та витріть насухо

що не містять чистою тканиною або паперовим • цукру, на склі)

4. Увімкніть живлення варильної

Бризки та краплі рідини, що містить цукор, на скляній

Потрапляння рідини на засоби

Негайно видаляйте ці залишки за допомогою ножа для оброблення риби чи шкребка з гострим лезом, придатного для чищення індукційних скляних варильних панелей; будьте обережні, щоб не обпектися у разі контакту з гарячими зонами приготування:

1. вимкніть живлення варильної

панелі за допомогою настінного

2. Тримаючи лезо чи шкребок під

кутом 30°, зніміть забруднення в напрямку холодної зони варильної панелі.

3. Видаліть забруднення

рушником для посуду чи паперовим рушником.

4. Виконайте кроки з 2 до 4

параграфа "Щоденні забруднення скла" вище.

1. Вимкніть живлення варильної

2. Вберіть розлиту рідину.

3. Витріть зону засобів сенсорного

управління чистою вологою губкою чи тканиною.

4. Витріть цю зону насухо

5. Увімкніть живлення варильної

Якщо живлення варильної панелі вимкнено, індикатор гарячої поверхні не світитиметься, проте зона приготування може залишатися гарячою! Будьте максимально обережні. Жорсткі губки, деякі нейлонові губки для миття посуду та жорсткі/абразивні засоби для чищення можуть подряпати скло. Щоб перевірити, чи підходить засіб для чищення або губка для скляних поверхонь, обов’язково читайте У жодному разі не залишайте залишки засобу на варильній панелі: на склі можуть з’явитися Якомога швидше видаляйте плями, що утворилися в результаті виливання на скло їжі, зокрема, такої, що містить цукор. Якщо вони застигнуть на склі, то можуть виникнути проблеми з видаленням таких плям, або ж вони можуть навіть назавжди пошкодити скляну Небезпека порізів: після знімання захисної кришки зі шкребка відкривається дуже гостре лезо. Користуйтеся шкребком надзвичайно обережно. Обов’язково зберігайте його в безпечному й недоступному для дітей місці. У разі потрапляння рідини може пролунати звуковий сигнал, після чого варильна панель вимкнеться, а сенсорні елементи керування не будуть функціонувати. Перш ніж знову вмикати варильну панель, обов’язково витріть насухо зону сенсорного керування. Поради й підказки

Можливі причини Індукційна варильна Відсутнє живлення. панель не вмикається. Сенсорні кнопки не Засоби управління заблоковано. реагують на торкання. Сенсорні кнопки погано реагують на Скло подряпане. Під час використання певного посуду чути тріск або клацання. Коли ввімкнено інтенсивний нагрів, індукційна варильна панель видає негучне Під час роботи індукційної варильної панелі чутно шум вентилятора.

нагрівається, і на відображається відповідна позначка. Індукційна варильна панель або зона приготування неочікувано вимкнулися, лунає звуковий сигнал і відображається код помилки (зазвичай з однієї чи двох цифр на дисплеї таймера приготування). Можливо, на поверхні панелі управління є тонка плівка води, або ж ви торкаєтеся кнопок кінчиком пальця, а не подушечкою. Кухонний посуд із нерівними

Пересвідчіться, що індукційна варильна панель під’єднана до джерела електроживлення та Перевірте наявність електроживлення у вашому будинку чи районі. Якщо ви перевірили усе, але проблему не усунуто, зателефонуйте кваліфікованому технічному спеціалісту. Розблокуйте засоби управління. Див. інструкції в розділі «Експлуатація індукційної варильної Пересвідчіться, що панель управління суха, і торкайтеся кнопок подушечкою пальця. Використовуйте кухонний посуд із гладеньким і пласким дном. Див. розділ "Вибір правильного посуду". Використовуються непідходящі абразивні губки чи засоби для Причиною може бути конструкція цього посуду (шари різних металів по-різному вібрують). Це пов’язано з особливостями індукційного приготування. Див. розділ "Догляд та очищення". Для запобігання перегріванню електроніки в індукційну варильну панель вбудовано охолоджувальний вентилятор. Він може продовжувати працювати навіть після вимкнення індукційної варильної панелі. Індукційна варильна панель не може виявити посуд, оскільки він не придатний для індукційного нагрівання. Це нормальне явище, яке не потребує втручання. Не вимикайте живлення індукційної варильної панелі настінним вимикачем, поки працює вентилятор. Індукційна варильна панель не може виявити посуд, оскільки він надто малий для зони приготування або стоїть не в центрі зони. Технічна несправність. Поставте посуд у центрі зони приготування та пересвідчіться, що його дно відповідає розміру зони.

Це нормальна властивість посуду і не вказує на несправність приладу. Це нормальне явище, однак шум має зменшуватися чи повністю щезнути після зменшення рівня

Використовуйте кухонний посуд, придатний для приготування на індукційній варильній панелі. Див. розділ «Вибір правильного кухонного посуду». Запишіть буквено-цифровий код помилки, вимкніть живлення індукційної варильної панелі за допомогою настінного вимикача і зверніться до кваліфікованого технічного спеціаліста.

Відображення несправності й перевірка Індукційна варильна панель оснащена функцією самодіагностики. За допомогою цього тесту технік може перевірити функціонування кількох компонентів без розбирання варильної панелі або її демонтажу зі стільниці. Пошук і усунення несправностей Для зон 1 і 2 E1, E2, E7, C1 E3, E4 EL, EH Можливі причини Несправність датчика температури Несправність датчика температури Не вдалося встановити з’єднання між платою дисплея та основною платою Неналежне значення напруги Занадто високе значення на датчику температури склокерамічної плити Занадто високе значення на датчику температури БТІЗ

Зверніться до постачальника. Зверніться до постачальника. Зверніться до постачальника. Перевірте електропостачання. Увімкніть живлення після успішної перевірки електропостачання. Щойно індукційна варильна панель охолоне, знову ввімкніть її. Щойно індукційна варильна панель охолоне, знову ввімкніть її. Для зон 3 й 4

1) Код несправності, що з’являється під час експлуатації, і рішення.

Автоматичне відновлення

Напруга живлення перевищує номінальне значення напруги. Напруга живлення нижча за номінальне значення напруги. C1, C3 Висока температура на датчику керамічної плити.

Висока температура БТІЗ. (№ 1) Перевірте електропостачання. Увімкніть живлення після успішної перевірки електропостачання. Зачекайте, поки температура керамічної плити повернеться до Торкніться кнопки «УВІМК. / ВИМК.», щоб перезапустити прилад. Зачекайте, поки температура БТІЗ повернеться до норми. Торкніться кнопки «УВІМК. / ВИМК.», щоб перезапустити прилад. Перевірте, чи безперебійно працює вентилятор; якщо ні, замініть вентилятор. Без автоматичного відновлення

Несправність датчика температури керамічної поверхні: коротке Несправність датчика температури керамічної плити: розімкнутий контур. Несправність датчика температури керамічної плити: вихід із ладу. Несправність датчика температури БТІЗ: коротке замикання. Несправність датчика температури БТІЗ: розімкнутий контур.

Перевірте з’єднання або замініть датчик температури керамічної

Замініть плату живлення. Несправність Світлодіодний індикатор не вмикається після під’єднання приладу до електромережі. Деякі кнопки не працюють, або світлодіодний дисплей працює неналежним чином. Індикатор режиму приготування вмикається, проте нагрівання не розпочинається.

Рішення A Відсутність живлення. Несправність з’єднання допоміжної плати живлення і плати дисплея. Допоміжна плата живлення пошкоджена. Плата дисплея пошкоджена. Плата дисплея пошкоджена. Рішення B Перевірте, чи надійно вставлено вилку в розетку електромережі, і чи справна розетка. Перевірте з’єднання. Замініть допоміжну плату живлення. Замініть плату дисплея. Замініть плату дисплея. Висока температура варильної панелі. Температура довкілля надто висока. Можливо, повітрозабірники або вентиляційні отвори заблоковано. Виникла несправність Перевірте, чи безперебійно працює вентилятора. вентилятор; якщо ні, замініть його. Плата живлення Замініть плату пошкоджена. Під час роботи Неправильний тип посуду. Використовуйте нагрівання раптово правильний посуд припиняється, а на (див. інструкцію з дисплеї блимає Діаметр посуду замалий. експлуатації). символ «u». Прилад перегрівся. Плита перегріта. Зачекайте, поки температура повернеться до норми. Натисніть кнопку «УВІМК. / ВИМК.», щоб перезапустити прилад. Для зон нагріву з Помилка під’єднання Перевірте з’єднання. одного боку (зокрема, плати живлення та плати для першої та другої дисплея. зон) відображаПлата дисплея для Замініть плату дисплея. тиметься символ «u». пов’язаної деталі пошкоджена. Основна плата Замініть плату пошкоджена. Робота двигуна Замініть вентилятор. вентилятора супроводжується Двигун вентилятора незвичними звуками. пошкоджений. Плата визначення пошкоджена, замініть плату

Вище наведено опис виявлення та усунення найпоширеніших несправностей. Щоб уникнути будь-яких небезпек і пошкоджень, пов’язаних з індукційною варильною панеллю, не розбирайте її самостійно.

2) Специфічні несправності й рішення

Установлення Вибір обладнання для встановлення

Виріжте в робочій поверхні отвір відповідно до розмірів, зазначених на кресленні. Для встановлення та експлуатації навколо отвору слід залишити мінімум 5 см простору. Пересвідчіться, що товщина робочої поверхні становить щонайменше 30 мм. Виберіть термостійкий та ізолюючий матеріал для робочої поверхні (не слід використовувати для робочої поверхні дерево та інші волокнисті чи гігроскопічні матеріали, якщо їх не було просочено спеціальними речовинами), щоб уникнути ураження електричним струмом і значної деформації через тепло, випромінюване варильною панеллю. Як показано нижче: Примітка. Безпечна відстань між бічними поверхнями варильної панелі та внутрішніми поверхнями стільниці має становити щонайменше 3 мм.

560 ± 1 480 ± 1 50 хв 3 хв Обов’язково пересвідчіться, що для індукційної варильної панелі забезпечено належну вентиляцію, а впускні й випускні отвори для повітря не заблоковано. Пересвідчіться, що індукційна варильна панель у нормальному робочому стані. Як показано нижче: Примітка. З міркувань безпеки відстань між варильною панеллю та будь-якою шафою над нею має становити щонайменше 760 мм. 760 мм

B (мм) 50 хв C (мм) 20 хв

Отвір для випуску повітря (5 мм) Пересвідчіться, що індукційна варильна панель має хорошу вентиляцію, а повітрозабірні та вентиляційні отвори не заблоковано. Щоб уникнути випадкового торкання нагрітого низу варильної панелі чи отримання неочікуваного ураження електричним струмом під час роботи, потрібно встановити дерев’яну вставку та закріпити її гвинтами на відстані щонайменше 50 мм від низу варильної панелі. Дотримуйтеся наведених нижче вимог. Мін. 5 см Макс. 5 мм Макс. 5 мм Ззовні варильної панелі є вентиляційні отвори. Установлюючи варильну панель на місце, ВИ ЗОБОВ’ЯЗАНІ пересвідчитися, що ці отвори не перекриті стільницею.

Будьте уважні: клей, що скріплює пластиковий або дерев’яний матеріал із меблями, має бути стійким до температури не нижче 150 °C, щоб уникнути розклеювання облицювання.

Таким чином, задня стінка, а також прилеглі й навколишні поверхні мають витримувати температуру 90 °C.

Перед установленням варильної панелі пересвідчіться, що виконано такі умови Робоча поверхня прямокутна й пласка, а конструкційні елементи відповідають усім вимогам щодо потрібного простору для встановлення. Робоча поверхня виготовлена з термостійкого матеріалу з ізоляцією. Якщо варильну панель установлюють над духовою шафою, ця шафа має бути обладнана вбудованим охолоджувальним вентилятором. Установлення має бути виконане згідно з усіма вимогами щодо зазорів, а також із дотриманням застосовних стандартів і норм. Постійна проводка має бути обладнана придатним роз’єднувачем, установленим згідно з місцевими правилами й нормами електромонтажу для можливості повного від’єднання приладу від мережі живлення. Це має бути роз’єднувач схваленого типу з повітряним проміжком між контактами, що дорівнює 3 мм на всіх полюсах або на всіх активних (фазних) провідниках, якщо такий варіант дозволено згідно з місцевими вимогами щодо електропроводки. Після встановлення варильної панелі до роз’єднувача має бути зручний доступ. Якщо у вас є сумніви щодо встановлення, зверніться за консультацією до місцевої служби технічного нагляду в галузі будівництва й ознайомтеся з постановами органів місцевої влади. Для облицювання поверхні стін навколо варильної панелі слід використовувати термостійкі й легко очищувані оздоблювальні матеріали (наприклад, керамічну плитку).

УВАГА! Забезпечення належної вентиляції

Після встановлення варильної панелі пересвідчіться, що виконано такі умови До кабелю живлення не можна отримати доступ через дверцята й висувні ящики кухонної шафи. Забезпечено достатній потік свіжого повітря ззовні кухонних меблів до основи варильної Якщо варильну панель установлено над висувним ящиком або шафою, під основою панелі має бути розташований термозахисний бар’єр. Роз’єднувач живлення легкодоступний для користувача.

Перед установленням фіксувальних кронштейнів Прилад слід встановлювати на стійкій та рівній поверхні (використайте упаковку). Не застосовуйте силу до засобів управління, що виступають з поверхні панелі.

Регулювання положення кронштейна Перед установленням закріпіть варильну панель на робочій поверхні за допомогою 8 кронштейнів у нижній частині панелі (див. зображення). Відрегулюйте положення кронштейнів з огляду на різну товщину стільниці.

Після встановлення кронштейни за жодних обставин не мають контактувати з внутрішніми поверхнями стільниці (див. зображення).

1. Індукційну варильну панель має встановлювати лише кваліфікований персонал або технічний

фахівець. У нас є спеціалісти, які можуть надати вам цю послугу. У жодному разі не виконуйте встановлення самостійно.

2. Індукційну варильну панель не можна встановлювати безпосередньо над посудомийною

машиною, холодильником, морозильником, пральною або сушильною машиною, оскільки вологість може спричинити пошкодження електронних компонентів варильної панелі.

3. Для високої надійності під час експлуатації індукційну варильну панель потрібно встановити

так, щоб забезпечити оптимальне тепловиділення.

4. Стіна та зона над варильною поверхнею мають витримувати дію тепла.

5. Для запобігання пошкодженням багатошарова структура та клейкий матеріал мають бути

стійкими до нагрівання.

6. Заборонено використовувати паровий очищувач.

Під’єднання варильної панелі до електромережі Підключення цієї варильної панелі до джерела електроживлення має виконувати тільки особа з належною кваліфікацією. Перед підключенням варильної панелі до джерела електроживлення перевірте наступне:

1. проводка в оселі розрахована на робочу потужність варильної панелі;

2. напруга електромережі відповідає значенню в паспортній табличці приладу;

3. перетин кабелю живлення розрахований на навантаження, зазначене в паспортній табличці приладу.

Для під’єднання варильної панелі до електромережі не використовуйте адаптери, понижувальні перехідники або розгалужувачі, оскільки вони можуть призвести до перегрівання та пожежі. Кабель живлення не повинен торкатися будь-яких гарячих частин; його слід прокладати так, щоб температура кабелю не перевищувала 75°C у будь-якій точці. Зверніться до електрика й перевірте, чи можна використовувати електропроводку в вашому житлі без змін. Будь-які зміни до електропроводки може вносити лише кваліфікований електрик. Жовтий / зелений

Якщо загальна кількість нагрівальних елементів вибраного вами приладу становить не менше 4, його можна підключити безпосередньо до електромережі за допомогою однофазного електричного з’єднання, як показано нижче.

220—240 В ~ Жовтий / зелений

Якщо кабель пошкоджений або його потрібно замінити, відповідну операцію має виконати представник із післяпродажного обслуговування за допомогою спеціальних інструментів, щоб уникнути нещасних випадків. Якщо прилад під’єднано напряму до джерела електроживлення, слід встановити всеполюсний вимикач із мінімальним проміжком між контактами 3 мм. Особа, що виконує встановлення, має пересвідчитися, що електричне з'єднання виконано правильно і відповідає вимогам техніки безпеки. Заборонено згинати чи затискати кабель. Регулярну перевірку та можливу заміну кабелю можуть проводити лише уповноважені технічні спеціалісти. Нижня поверхня та кабель живлення варильної панелі будуть недоступні після встановлення. Цей прилад марковано відповідно до Директиви ЄС 2012/19/EU про відходи електричного й електронного обладнання (WEEE). Забезпечуючи належну утилізацію цього приладу, ви допомагаєте уникнути шкоди довкіллю та здоров’ю людей, яка може бути заподіяна в разі недотримання відповідних Символ на виробі вказує, що з ним не можна поводитися як із побутовими відходами. Виріб слід здати на відповідний пункт збирання відходів електричного та електронного обладнання. УТИЛІЗАЦІЯ: Не викидайте цей виріб як несортоване побутове сміття. Такі відходи потрібно збирати окремо для подальшої спеціальної переробки. Цей прилад вимагає утилізації спеціалістами з поводження з відходами. Для отримання докладнішої інформації щодо поводження з цим виробом, його переробки та утилізації зверніться в місцеву адміністрацію, службу утилізації побутових відходів або магазин, не було придбано виріб. Для отримання подальшої інформації щодо поводження з цим виробом, його переробки та утилізації зверніться в місцеву міську адміністрацію, службу утилізації побутових відходів або магазин, де було придбано виріб.
