NÁVOD K OBSLUZE HAMTP64MC HAIER

1.1 Bezpečnostní varování ............................................................... 221

1.2 Instalace ...................................................................................... 221

Nebezpečí úrazu elektrickým proudem ......................... 221 Nebezpečí pořezání ...................................................... 221 Důležité bezpečnostní pokyny ...................................... 221

1.3 Provoz a údržba .......................................................................... 222

• Nebezpečí úrazu elektrickým proudem p. 222
• Zdravotní rizika p. 223
• Nebezpečí poranění na horkém povrchu p. 223
• Nebezpečí pořezání p. 223
• Důležité bezpečnostní pokyny p. 223
• Představení výrobku p. 225

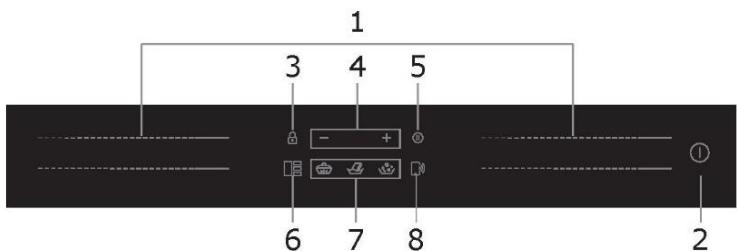

2.2 Ovládací panel ............................................................................ 225

2.4 Před použitím nové indukční varné desky .................................. 226

• Začátek vaření p. 228
• Konec vaření p. 229
• Používání funkce zesílení výkonu p. 229
• Flexibilní plocha p. 230
• Francouzská plotna p. 230
• Zamykání ovládacích prvků p. 231
• Režim pozastavení p. 231
• Funkce řízení výkonu p. 231
• Ovládání časovače p. 232

4.2 Detekce drobných předmětů ....................................................... 240

Zobrazování závad a kontrola ............................................................ 243 Instalace ............................................................................................... 245

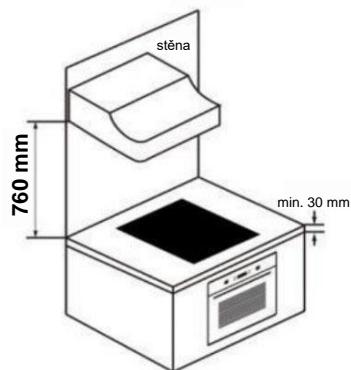

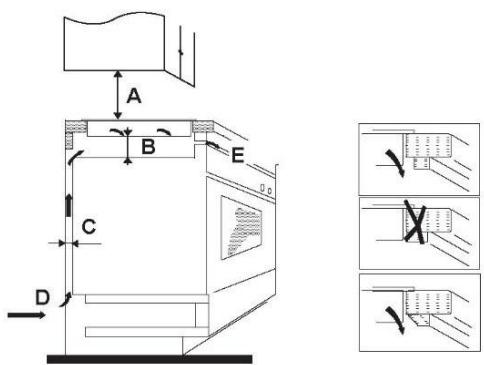

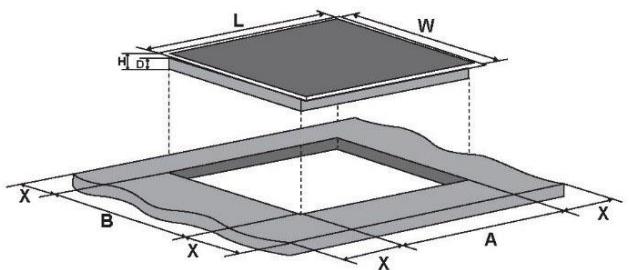

9.1 Výběr instalačního zařízení ......................................................... 245

9.2 Před instalací varné desky se ujistěte, že ................................... 246

9.3 Po instalaci varné desky se ujistěte, že ...................................... 247

9.4 Před umístěním upevňovacích držáků ........................................ 247

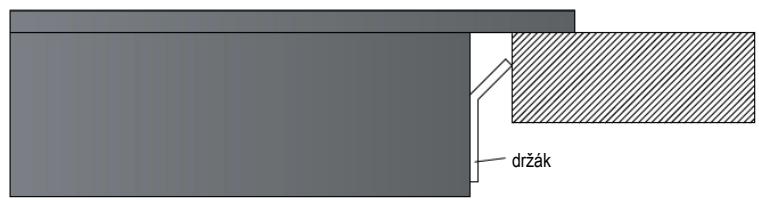

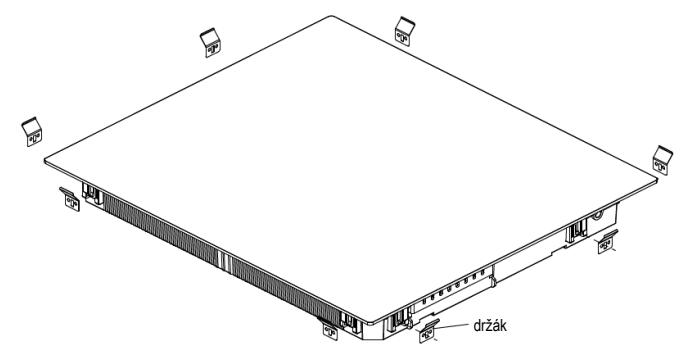

9.5 Nastavení polohy držáku ............................................................ 247

9.6 Upozornění ................................................................................. 248

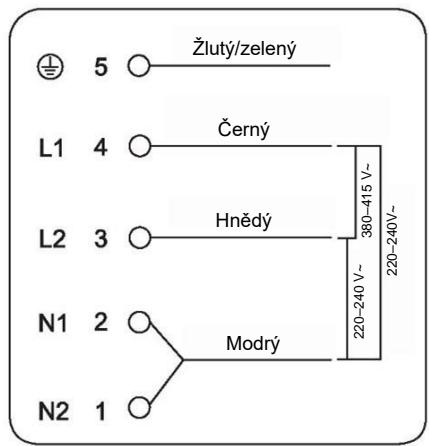

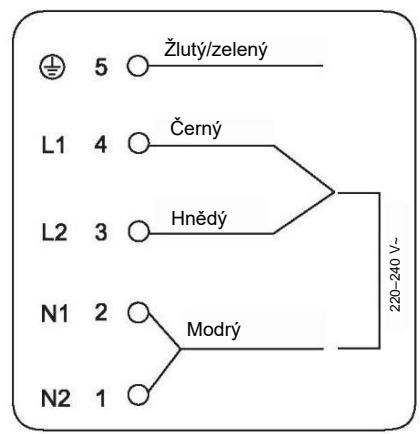

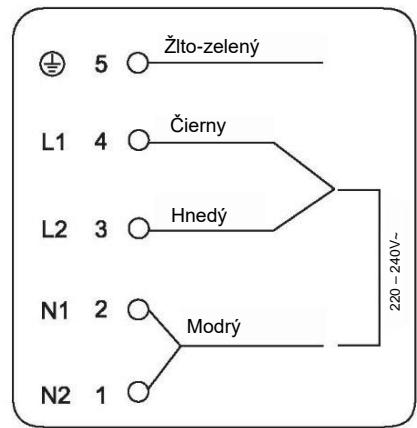

9.7 Připojení varné desky k síťovému napájení ................................ 248

Společnost Candy Hoover Group Srl tímto prohlašuje, že rádiové zařízení je v souladu se směrnicí 2014/53/EU a s příslušnými zákonnými požadavky (pro trh ve Velké Británii). Úplný text prohlášení o shodě je k dispozici na této internetové adrese: www.candy-group.com.

Předmluva Bezpečnostní varování Vaše bezpečnost je pro nás důležitá. Před použitím varné desky si přečtěte tyto informace.

Instalace Nebezpečí úrazu elektrickým proudem

• Před prováděním jakékoli práce na spotřebiči nebo údržby odpojte spotřebič od síťového napájení.
• Připojení k dobrému uzemňovacímu systému je nezbytné a povinné.
• Změny domácí elektroinstalace smí provádět pouze kvalifikovaný elektrikář.
• Nedodržení tohoto návodu může mít za následek úraz elektrickým proudem nebo smrt.

• Buďte opatrní – hrany panelu jsou ostré.
• Pokud nebudete postupovat opatrně, může dojít ke zranění nebo pořezání.

Důležité bezpečnostní pokyny

• Před instalací nebo použitím spotřebiče si pozorně přečtěte tyto pokyny.
• Na tento spotřebič nikdy neumísťujte žádný hořlavý materiál nebo hořlavé výrobky.
• Poskytněte tyto informace osobě odpovědné za instalaci spotřebiče, snížíte tak náklady na instalaci.
• Pro zabránění nebezpečí musí být tento spotřebič nainstalován v souladu s tímto návodem k instalaci.
• Tento spotřebič smí řádně nainstalovat a uzemnit pouze vhodně kvalifikovaná osoba.
• Tento spotřebič připojte k obvodu, který disponuje izolačním spínačem zajišťujícím úplné odpojení od zdroje napájení.
• Nesprávná instalace spotřebiče by mohla vést k neplatnosti jakýchkoli nároků vyplývajících ze záruky nebo odpovědnosti.

Provoz a údržba Nebezpečí úrazu elektrickým proudem

• Nevařte na rozbité nebo prasklé varné desce. Pokud se povrch varné desky rozbije nebo praskne, okamžitě spotřebič vypněte u síťového napájení (vypínač) a obraťte se na kvalifikovaného technika.
• Před čištěním nebo údržbou varnou desku vypojte ze zásuvky.
• Nedodržení tohoto návodu může mít za následek úraz elektrickým proudem nebo smrt.

• Tento spotřebič mohou používat děti starší osmi let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby nezkušené a neznalé za předpokladu, že mají zajištěný dohled nebo byly poučeny o bezpečném používání spotřebiče a chápou související rizika.
• Děti si se spotřebičem nesmějí hrát. Děti nesmějí provádět čištění a uživatelskou údržbu bez dozoru.
• Pokud se poškodí napájecí kabel, výměnu musí provést výrobce, jeho servisní zástupce nebo osoba s podobnou kvalifikací, aby se vyloučilo riziko.
• Varování: Pokud je povrch u varných desek ze sklokeramiky nebo podobného materiálu, který chrání části pod napětím, prasklý, vypněte spotřebič, abyste zabránili možnosti úrazu elektrickým proudem.
• Na povrch varné desky nepokládejte kovové předměty jako nože, vidličky, lžíce a pokličky, protože by se mohly ohřát
• Nepoužívejte parní čistič.
• K čištění varné desky nepoužívejte parní čistič.
• Tento spotřebič není určen k ovládání externím časovým spínačem ani samostatným systémem dálkového ovládání.
• VAROVÁNÍ: Nebezpečí požáru: nepokládejte předměty na varný povrch.
• Na proces vaření je třeba dohlížet. Na krátké vaření je nutné dohlížet nepřetržitě.
• VAROVÁNÍ: Příprava pokrmů na tuku nebo oleji na varné desce bez dozoru může být nebezpečná a vést ke vzniku požáru. NIKDY se nepokoušejte hasit požár vodou, vypněte spotřebič a potom zakryjte plamen, např. pokličkou nebo hasicí dekou.

• Tento spotřebič splňuje normy elektromagnetické bezpečnosti.
• Osoby se srdečními kardiostimulátory nebo jinými elektrickými implantáty (jako jsou inzulínové pumpy) se však musí před použitím tohoto zařízení poradit se svým lékařem nebo výrobcem implantátu, aby se ujistili, že jejich implantáty neovlivní elektromagnetické pole.
• Nedodržení těchto pokynů může mít za následek smrt.

Nebezpečí poranění na horkém povrchu

• Během používání budou přístupné části tohoto spotřebiče velmi horké a mohou způsobit popáleniny.
• Nedovolte, aby se vaše tělo, oblečení nebo jakýkoli jiný předmět než vhodné nádobí dotýkal indukčního skla, dokud povrch nevychladne.
• Držte děti mimo dosah spotřebiče.
• Rukojeti hrnců mohou být horké na dotek. Zkontrolujte, zda rukojeti hrnců nepřečnívají ostatní varné zóny, které jsou zapnuté. Držte rukojeti mimo dosah dětí.
• Nedodržení těchto pokynů může mít za následek popáleniny a opařeniny.

• Ostrá břitva škrabky na varnou desku je při zasunutí bezpečnostního krytu odkrytá. Používejte ji s mimořádnou opatrností a vždy ji skladujte bezpečně a mimo dosah dětí.
• Pokud nebudete postupovat opatrně, může dojít ke zranění nebo pořezání.

Důležité bezpečnostní pokyny

• Při používání nikdy nenechávejte spotřebič bez dozoru. Převařování způsobuje kouř a mastné skvrny od přetečení, které se mohou vznítit.
• Nikdy nepoužívejte spotřebič jako pracovní nebo skladovací plochu.
• Nikdy nenechávejte na spotřebiči žádné předměty nebo náčiní.
• Neumisťujte ani nenechávejte žádné magnetizovatelné předměty (např. kreditní karty, paměťové karty) nebo elektronická zařízení (např. počítače, MP3 přehrávače) v blízkosti spotřebiče, protože je může ovlivnit jeho elektromagnetické pole.

• Spotřebič nikdy nepoužívejte k ohřívání nebo vytápění místnosti.
• Po použití vždy vypněte varné zóny a varnou desku, jak je popsáno v této příručce (tj. pomocí dotykových ovladačů). Při odstraňování nádob z varné desky a vypínání varné zóny nespoléhejte na funkci detekce nádoby.
• Nenechte děti si hrát se spotřebičem ani na něm sedět, stát ani na něj lézt.
• Předměty pro děti neskladujte ve skříních nad spotřebičem. Pokud dítě vyleze na varnou desku, hrozí mu vážné poranění.
• Nenechávejte děti samotné nebo bez dozoru v prostoru, kde se spotřebič používá.
• Děti nebo osoby se zdravotním postižením, které omezuje jejich schopnost používat spotřebič, by měla odpovědná a kompetentní osoba poučit o jeho používání. Instruktor by se měl přesvědčit, že může spotřebič používat bez nebezpečí pro sebe nebo své okolí.
• Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně doporučeno v příručce. Veškerý ostatní servis by měl provádět kvalifikovaný technik.
• Nepokládejte a neházejte na varnou desku těžké předměty.
• Nestůjte na varné desce.
• Nepoužívejte nádoby se zubatými hranami ani je netahejte po povrchu indukčního skla, mohlo by dojít k poškrábání skla.
• K čištění varné desky nepoužívejte drátěnky ani jiné drsné abrazivní čisticí prostředky, mohou poškrábat indukční sklo.
• Tento spotřebič je určen k používání v domácnostech a podobných oblastech, jako jsou kuchyňky v obchodech, kancelářích a na dalších pracovištích, na statku, pro použití hosty v hotelech, motelech a dalších obytných objektech a v ubytovacích zařízeních typu penzionu se snídaní.
• VAROVÁNÍ: Spotřebič a jeho přístupné součásti jsou během používání horké.
• Buďte opatrní a nedotýkejte se topných těles varné desky.
• Děti mladší osmi let se nesmí přibližovat ke spotřebiči, pokud nejsou pod nepřetržitým dohledem. Gratulujeme k zakoupení nové indukční varné desky. Doporučujeme vám přečíst si tento návod k obsluze/instalaci, abyste plně porozuměli, jak jej správně nainstalovat a obsluhovat. Pro instalaci si přečtěte část o instalaci. Před použitím si pečlivě přečtěte všechny bezpečnostní pokyny a tento návod k obsluze/instalaci uschovejte pro budoucí použití.

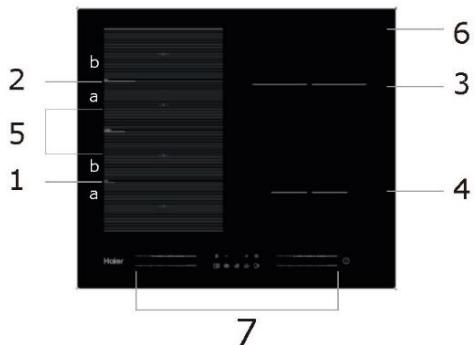

Představení výrobku Pohled shora

1. Ovládání výkonu varných zón

3. Ovládání zámku kláves

4. Ovládání časovače

5. Ovládací prvek Pauza

6. Ovládání flexibilní plochy

7. Ovládání speciálních funkcí

(Mírné vaření, rozpouštění, vaření)

8. Ovládání funkce „Cook with me“

Pracovní teorie Indukční vaření je bezpečná, pokročilá, efektivní a hospodárná technologie vaření. Funguje na principu elektromagnetických polí, které vytvářejí teplo přímo v pánvi, namísto nepřímého zahřívání skleněného povrchu. Sklo se zahřeje jen proto, že ji pánev nakonec zahřeje. litinový hrnec magnetický okruh sklokeramická deska indukční cívka indukované proudy

Před použitím nové indukční varné desky Přečtěte si tuto příručku a věnujte zvláštní pozornost části „Bezpečnostní upozornění“. Z indukční varné desky případně odstraňte ochrannou fólii.

Technická specifikace Varná deska Varné zóny Napájecí napětí Instalovaný elektrický výkon Velikost produktu (mm) Rozměry pro vestavění (mm) HAMTP64MC 4 zóny 220–240 V ~50 Hz nebo 60 Hz 7200 W 590X520X56 560X480 Hmotnost a rozměry jsou přibližné. Protože se neustále snažíme zlepšovat naše produkty, můžeme změnit specifikace a design bez předchozího upozornění. Varná zóna 1a2

Flexibilní zóna Průměr dna nádobí pro indukční ohřev Minimální (mm) Maximální (mm) 80*

80* 200*400 Výše uvedené hodnoty se mohou lišit podle velikosti hrnce a materiálu, z něhož je vyroben. *Pro správnou detekci pánve by měl být hrnec umístěn po obvodu oblasti „a“ nebo „b“, nikoli mezi oblastmi „a“ a „b“. Ovládání spotřebiče

Dotykové ovládací prvky Ovládací prvky reagují na dotyk, takže na ně vůbec nemusíte tlačit. Používejte bříško prstu, nikoli špičku prstu. Při každém zjištění dotyku se ozve pípnutí. Zajistěte, aby byly ovládací prvky vždy čisté a suché a aby je nezakrývaly žádné předměty (např. kuchyňské náčiní nebo látka). Dokonce i tenká vrstva vody může znesnadnit ovládání těchto prvků.

Výběr vhodného nádobí

Používejte pouze nádobí s dnem vhodným pro indukční ohřev. Hledejte symbol indukce na obalu nebo dně nádoby. Vhodnost nádobí můžete zkontrolovat provedením zkoušky s magnetem. Přiložte magnet ke dnu hrnce. Jestliže se přitáhne, nádoba je vhodná pro indukční ohřev. Pokud nemáte magnet:

1. Do hrnce, který chcete zkontrolovat, nalijte trochu vody.

2. Jestliže na displeji nebliká symbol a voda se ohřívá, máte vhodný hrnec.

Nádobí z těchto materiálů není vhodné: čistě nerezová ocel, hliník nebo měď bez magnetického dna, sklo, dřevo, porcelán, keramika a kamenina. Nepoužívejte nádobí se zubatými okraji nebo křivým dnem. Ujistěte se, že dno hrnce je hladké, rovně přiléhá ke sklu a má stejnou velikost jako varná zóna. Používejte hrnce o průměru odpovídajícím znázornění zvolené zóny. Použití poněkud širšího hrnce zaručí využití energie s maximální účinností. Pokud použijete menší hrnec, účinnost by mohla být menší, než se očekává. Varná deska nemusí detekovat hrnce menší než 80 mm. Vždy umisťujte hrnec doprostřed varné zóny. Vždy zdvihejte hrnce z indukční varné desky – neposunujte je, jinak by mohly poškrábat sklo.

Jak používat spotřebič Začátek vaření Na tři sekundy se dotkněte vypínače. Po zapnutí se ozve jedno pípnutí a všechny displeje budou ukazovat znaky „-“ nebo „- -“, což signalizuje, že indukční varná deska přešla do pohotovostního režimu. Položte vhodný hrnec do varné zóny, kterou chcete použít.

• Ujistěte se, že dno hrnce a povrch varné zóny jsou čisté a suché. Dotkněte se posuvného ovládacího prvku varné zóny a indikátor vedle něj bude blikat. Na posuvném ovládacím prvku vyberte dotykem nastavení výkonu
• Pokud během jedné minuty nezvolíte nastavení výkonu, indukční varná deska se automaticky vypne. Budete muset začít krokem 1.
• Nastavení výkonu můžete změnit kdykoli během vaření. vyšší výkon nižší výkon Pokud se na displeji střídavě zobrazuje symbol a nastavení výkonu Znamená to, že:
• nepoložili jste hrnec do správné varné zóny,
• hrnec, který používáte, není vhodný pro indukční ohřev,
• hrnec je příliš malý, nebo není správně vystředěný ve varné zóně. Dokud nebude ve varné zóně vhodný hrnec, nebude probíhat ohřev. Jestliže do varné zóny nepoložíte žádný vhodný hrnec, po dvou minutách se displej automaticky vypne.

Konec vaření Dotkněte se ovládacího prvku pro výběr varné zóny, kterou chcete vypnout. Varná zóna se vypne, když přesunete posuvný ovládací prvek do polohy „|“. Ujistěte se, že na displeji se zobrazuje „0“. Celou varnou desku vypnete tak, že se dotknete vypínače ZAP/VYP. Pozor na horké povrchy Písmeno H ukazuje, která varná zóna je horká na dotyk. Zmizí, až se povrch ochladí na bezpečnou teplotu. Může posloužit také jako funkce pro úsporu energie; jestliže chcete ohřát další hrnce, použijte varnou zónu, která je dosud horká.

Používání funkce zesílení výkonu Aktivace funkce zesílení výkonu Dotkněte se posuvného ovládacího prvku varné zóny Dotkněte se posuvného ovládacího prvku na pravém konci. Ujistěte se, že na displeji se zobrazuje „P“. Zrušení funkce zesílení výkonu Chcete-li zrušit funkci zesílení výkonu, dotkněte se posuvného ovládacího prvku příslušné varné zóny. Varná zóna se vypne, když přesunete posuvný ovládací prvek do polohy „|“. Ujistěte se, že na displeji se zobrazuje „0“.

Tuto funkci lze použít v jakékoli varné zóně. Po 5 minutách se varná zóna vrátí ke svému původnímu nastavení. Pokud se původní nastavení výkonu rovná nule, po 5 minutách se vrátí na hodnotu 14.

Tuto plochu lze kdykoli podle aktuální potřeby používat jako jedinou zónu nebo čtyři různé zóny.

Flexibilní plocha je tvořena 4 nezávislými induktory, které lze ovládat samostatně po dvou. Když se používá jako jediná zóna, ta část, na které není položena nádoba, se po jedné minutě automaticky vypne.

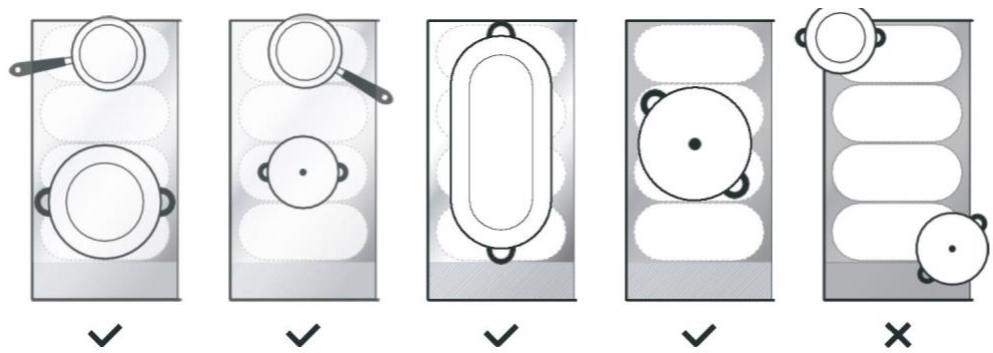

Pro správné rozložení tepla je třeba nádobí správně umístit: - V kterékoli části flexibilní zóny, když je nádobí v rozmezí 80 až 200 mm. - Ve velké oblasti, kde je nádobí větší než 200 mm. Jedna velká zóna Chcete-li aktivovat flexibilní plochu jako jednu velkou zónu, stačí stisknout ovládací prvek Flexibilní plocha. Nastavování výkonu funguje stejně jako v případě ostatních normálních zón. Úroveň výkonu je jedinečná pro všechny flexibilní plochy a lze ji vybrat pouze pomocí posuvného ovládacího prvku Pokud se přemístí hrnec z přední do zadní části (nebo naopak), flexibilní plocha automaticky detekuje novou polohu a bude udržovat stejný výkon. Chcete-li přidat další hrnec, deaktivujte flexibilní plochu stisknutím vyhrazeného tlačítka, aby bylo možné nádobí detekovat. Jako čtyři nezávislé zóny Chcete-li flexibilní plochu používat jako čtyři různé zóny se dvěma různými nastaveními výkonu, neaktivujte ovládání flexibilní plochy Příklady dobrého a špatného umístění hrnce

Francouzská plotna Tato funkce dokáže nastavovat výkon podle umístění hrnce. Pokud je hrnec ve spodní části flexibilní plochy, výkon je nastaven na stupeň 1. Pokud je hrnec v prostřední části flexibilní plochy, výkon je nastaven na stupeň 10. Pokud je hrnec v horní části flexibilní plochy, výkon je nastaven na stupeň 14.

Francouzská plotna Chcete-li aktivovat francouzskou plotnu, stačí na dvě sekundy stisknut ovládací prvek Flexibilní plocha. Přemístěte hrnec a výkon se automaticky změní Zrušení francouzské plotny Stisknutím ovládacího prvku Flexibilní plocha vypněte tuto varnou zónu.

Zamykání ovládacích prvků Ovládací prvky lze zamknout, aby se zabránilo jejich neúmyslnému použití (například dětmi, které náhodou zapnou varné zóny). Po zamknutí jsou deaktivovány všechny ovládací prvky kromě vypínače. Zamknutí ovládacích prvků Stiskněte a chvíli podržte ovládací prvek zámku. Ukazatel časovače bude zobrazovat „Lo“ Odemknutí ovládacích prvků Stiskněte a chvíli podržte ovládací prvek zámku. Když je varná deska v zamknutém režimu a jsou deaktivovány všechny ovládací prvky kromě vypínače , v nouzi můžete varnou desku vždy zapnout vypínačem , ale hned dalším úkonem musí být odemknutí.

Režim pozastavení Místo vypnutí varné desky můžete pozastavit ohřev. Po vstupu do režimu pozastavení jsou deaktivovány všechny ovládací prvky kromě vypínače. Vstup do režimu pozastavení Krátce se dotkněte ovládacího prvku Pauza Všechny indikátory budou ukazovat „11“ Ukončení režimu pozastavení Krátce se dotkněte ovládacího prvku Pauza. Když je varná deska v režimu pozastavení a jsou deaktivovány všechny ovládací prvky kromě vypínače , v nouzi můžete varnou desku vždy zapnout vypínačem . Pokud neukončíte režim pozastavení, po 10 minutách se varná deska vypne.

Funkce řízení výkonu Volbou až šesti různých rozsahů výkonu lze nastavit maximální stupeň výkonu varné desky. Indukční varné desky se dokážou automaticky omezovat a pracovat s nižším stupněm výkonu, aby se předešlo riziku přetížení.

Přepnutí na jiný stupeň Existuje pět stupňů výkonu od „P1“ do „P5“. Ukazatel časovače bude zobrazovat jeden z nich. „P1“: maximální výkon je 2,5 kW. „P2“: maximální výkon je 3,5 kW. „P3“: maximální výkon je 4,5 kW. „P4“: maximální výkon je 5,5 kW. „P5“: maximální výkon je 7,2 kW. Potvrzení a ukončení funkce řízení výkonu Stiskněte ovládací prvek časovače +/- nebo Současně stiskněte ovládací prvek Pauza a ovládací prvek zámku pro potvrzení.

Potom se varná deska vypne. Ovládání časovače Časovač lze používat dvěma způsoby:

• Můžete ho používat jako minutku. V tomto případě časovač po uplynutí nastaveného času nevypne žádnou varnou zónu.
• Můžete ho nastavit tak, aby po uplynutí nastaveného času vypnul jednu nebo více varných zón. Časovač lze nastavit maximálně na 99 min.

ČEŠTINA Zapnutí funkce řízení výkonu Zapněte varnou desku, poté stiskněte současně Ukazatel časovače bude zobrazovat „P5“. což ovládací prvek Pauza a ovládací prvek zámku. znamená stupeň výkonu 5。Výchozí režim je na 7,2 kW。 a) Používání časovače jako minutky Ujistěte se, že varná deska je zapnutá. Stiskněte ovládací prvek časovače „+“. Začne blikat indikátor minutky a na displeji časovače se zobrazí číslo „00“. Nastavte čas ovládacími prvky časovače „-“ a „+“ Rada: Chcete-li snížit nebo zvýšit hodnotu o jednu minutu, jednou stiskněte ovládací prvek „–“ nebo „+“. Chcete-li snížit nebo zvýšit hodnotu o deset minut, stiskněte a podržte ovládací prvek „–“ nebo „+“. Odpočítávání se spustí ihned po nastavení času. Na displeji se bude zobrazovat zbývající čas a indikátor časovače bude 5 sekund blikat. Po uplynutí nastaveného času se bude 30 sekund ozývat pípání a displej časovače bude ukazovat znaky „- -“. b) Nastavení časovače na vypnutí jedné nebo více varných zón Nastavení jedné zóny Dotkněte se posuvného ovládacího prvku varné zóny Nastavte čas ovládacími prvky časovače Rada: Chcete-li snížit nebo zvýšit hodnotu o jednu minutu, jednou stiskněte ovládací prvek „-“ nebo „+“. Chcete-li snížit nebo zvýšit hodnotu o deset minut, stiskněte a podržte ovládací prvek „-“ nebo „+“. Odpočítávání se spustí ihned po nastavení času. Na displeji se bude zobrazovat zbývající čas a indikátor časovače bude 5 sekund blikat. POZNÁMKA: Červená tečka vedle indikátoru stupně výkonu se rozsvítí, čímž signalizuje, že byla vybrána daná zóna.

ČEŠTINA Po uplynutí nastaveného času se automaticky vypne odpovídající varná zóna. Ostatní varné zóny budou nadále v provozu, pokud byly dříve zapnuty. Nastavení více zón: Kroky pro nastavení více zón se podobají krokům pro nastavení jedné zóny; Když současně nastavíte čas pro několik varných zón, budou svítit desetinné tečky příslušných varných zón. Na displeji minut se zobrazuje údaj časovače v minutách. Tečka odpovídající zóny bliká. Níže je znázorněno zobrazení: (nastaven na 15 minut) (nastaven na 45 minut) Jakmile se dokončí odpočet časovače, odpovídající zóna se vypne. Potom se bude zobrazovat nový čas v minutách a bude blikat tečka odpovídající zóny. Vpravo je znázorněno zobrazení: (nastaven na 30 minut) Dotkněte se ovládacího prvku pro výběr varné zóny a na ukazateli časovače se zobrazí odpovídající čas. c) Zrušení časovače Chcete-li zrušit časovač, dotkněte se posuvného ovládacího prvku příslušné varné zóny. Když stisknete a podržíte ovládací prvek časovače „–“, hodnota časovače se sníží na „00“ a časovač se zruší.

3.3.10 Výchozí doby chodu

Automatické vypínání je bezpečnostní funkce na ochranu indukční varné desky. Spotřebič se vypne automaticky, i když to zapomenete udělat sami. V tabulce níže jsou uvedeny výchozí doby chodu pro různé stupně výkonu: Stupeň výkonu Výchozí doba chodu (v hodinách) Stupeň výkonu Výchozí doba chodu (v hodinách)

Po odebrání hrnce může indukční varná deska ihned zastavit ohřev a po dvou minutách se automaticky vypne. Osoby s kardiostimulátorem by se měly před použitím tohoto spotřebiče poradit se svým lékařem.

3.3.11 Funkce „Cook with me“

Ze všeho nejdříve byste si měli stáhnout aplikaci hOn a nainstalovat ji do svého mobilního zařízení. Potom zaregistrujte svou indukční varnou desku přímo podle pokynů v aplikaci. Při párování varné desky s aplikací postupujte takto: Na 4 sekundy stiskněte tlačítko „Cook with me“ Po uplynutí 4 sekund začnou na displeji časovače blikat znaky PA a zahájí se párování. Při zapnutém Wi-Fi: vpravo vedle indikátoru se zobrazuje jedna tečka. Při vypnutém Wi-Fi: nezobrazuje se žádná tečka. Jak nastavit funkci „Cook with me“ V aplikaci hOn vyberte nabídku receptů nebo nabídku speciálních programů. Postupujte krok za krokem podle pokynů v aplikaci a až dokončíte odeslání parametrů do varné desky, bude vám vařit. Když varná deska obdrží příkaz z aplikace, dvakrát pípne a jednu sekundu bude blikat, aby signalizovala přijetí pokynů. Pro spuštění receptu stiskněte tlačítko „Cook with me“. Jestliže chcete opustit funkci „Cook with me“, změňte stupeň výkonu zóny. a. PARAMETRY BEZDRÁTOVÉHO PŘENOSU Technologie Wi-Fi BLE Standard IEEE 802.11b/n/g Bluetooth v4.2, BR/EDR, BLE Frekvenční pásmo [MHz] 2402–2480 2402–2480 Maximální výkon [mW]

b. INFORMACE O VÝROBKU PRO SÍŤOVÉ ZAŘÍZENÍ Informace o výrobku pro síťové zařízení Příkon výrobku s připojením k síti v pohotovostním režimu, pokud jsou připojené všechny porty pevné sítě a jsou aktivovány všechny porty bezdrátové sítě: není k dispozici Pro aktivaci WIFI stiskněte 4 sekundy tlačítko „Cook with me“. Pro deaktivaci WIFI stiskněte 4 sekundy tlačítko „Cook with me“. Jak aktivovat port bezdrátové sítě: Jak deaktivovat port bezdrátové sítě:

3.3.12 Speciální funkce

Mírné vaření Rozpouštění Jak nastavit speciální funkci Dotkněte se posuvného ovládacího prvku varné zóny. Funkce mírného vaření je ideální pro přípravu omáček, dušeného masa a dušených jídel. stiskněte tlačítko Mírné; indikátor bude zobrazovat „|“, Funkce rozpouštění je ideálním řešením pro rozpouštění čokolády, másla. Tato funkce vám pomůže připravit všechny druhy dezertů nebo omáček. Stiskněte tlačítko Rozpouštění; indikátor bude zobrazovat „| |“, Funkce vaření je ideální pro vaření vody nebo jakékoli tekutiny. Stiskněte tlačítko Vaření; indikátor bude zobrazovat „| ||“

Inteligentní bezdrátový teploměr pro pokrmy Děkujeme vám, že jste si koupili sondu Haier Preci Probe. Pamatujte, že funguje pouze s indukční varnou deskou Haier, a před použitím si přečtěte následující pokyny a bezpečnostní upozornění v návodu k obsluze. Umístěním symbolu CE na spotřebič potvrzujeme shodu se všemi příslušnými evropskými směrnicemi týkajícími se bezpečnosti, ochrany zdraví a ochrany životního prostředí, které lze použít pro tento výrobek. Úvod Sonda Preci Probe je bezdrátový teploměr pro pokrmy, který poskytuje domácím kuchařům informace o stavu uvnitř pokrmů v reálném čase, aby nebyl pokrm nedovařený nebo převařený a vždy se dosáhlo dokonalého výsledku. Připojuje se přímo ke spotřebiči. Podrobné informace a stav pokrmu lze v reálném čase sledovat přímo na telefonu, takže máte dokonalý výsledek vždy na dosah. Další informace o párování a tipy pro používání najdete v níže uvedených pokynech. První kroky

2. Doporučený rozsah ponoření

4. Lopatka s různými polohami

sondy Preci Probe Různé polohy sondy Preci Probe Poloha 1 Lopatka K míchání pokrmu během vaření používejte lopatku se sondou. - Před prvním použitím lopatku vyčistěte. - Nepoužívejte lopatku nad otevřeným plamenem. - Neřezejte lopatku. - Zabraňte přímému styku lopatky s horkými přístupnými částmi varné desky. - Rozsah tolerovaných teplot: -40 °C + 220°C Před použitím sondu Preci Probe nabijte

• Vložte sondu Preci Probe do nabíječky a zavřete kryt.
• Připojte nabíječku kabelem USB k napájecímu zdroji USB, například k adaptéru USB nebo portu USB v počítači/notebooku. Nabíječka nemůže správně fungovat s powerbankou kvůli funkci automatického vypínání.
• Rozsvítí se indikátor na nabíječce a během nabíjení bude blikat. Až bude sonda Preci Probe úplně nabitá, indikátor zhasne.

Poloha 2 Společnost Candy Hoover Group Srl tímto prohlašuje, že rádiové zařízení je v souladu se směrnicí 2014/53/EU a s příslušnými zákonnými požadavky (pro trh ve Velké Británii). Úplný text prohlášení o shodě je k dispozici na této internetové adrese: www.candy-group.com. Technologie Standard Frekvenční pásmo [MHz] Maximální výkon [mW] BLE BT 4.0 2400–2480 MHz 2,5 mW (4 dBm) Způsoby vaření se sondou Preci Probe Sonda Preci Probe jako teploměr V aplikaci hOn nastavte cílovou teplotu, které chcete dosáhnout, zasuňte sondu Preci do pokrmu nebo ji společně s příslušenstvím vložte do tekutiny a v aplikaci uvidíte, jak se teplota zvyšuje, dokud nedosáhne cílové hodnoty. Pomůže vám to přesně udržovat teplotu všech druhů pokrmů. Tento způsob nelze použít s funkcí Vaření s asistencí. Vaření s asistencí: Funkce „Cook with me“ V aplikaci hOn vyberte jeden z receptů nebo speciálních programů, proveďte jednotlivé kroky přípravy a potom varná deska automaticky nastaví parametry pro zvolený způsob vaření. Ve vakuu Jedná se o typ vaření, při kterém je pokrm umístěn ve vakuovém sáčku a vaří se ve vodní lázni při nízké teplotě. Takto připravený pokrm bude šťavnatější a jemnější a zůstanou zachovány jeho nutriční vlastnosti, takže bude zdravější a chutnější. Přejděte do aplikace hOn, vyberte kategorii pokrmu, vyberte tento způsob vaření, vložte sáček s pokrmem do hrnce s vodou a indukční varná deska nastaví správnou teplotu vaření, aby se dosáhlo dokonalého výsledku. Gril V aplikaci hOn vyberte kategorii pokrmu, vyberte tento typ vaření a indukční varná deska automaticky ohřeje gril na správnou teplotu v předem stanovené době. Mírné vaření Funkce slabého vaření je ideální pro omáčky, dušené pokrmy a všechny další postupy přípravy, které mají dlouhou průměrnou dobu vaření. Automatická funkce, kterou najdete v aplikaci hOn, pozvolna přivede pokrm k mírnému varu a bude tuto teplotu udržovat po celou dobu vaření.

ČEŠTINA Spárování sondy Preci Probe s indukční varnou deskou

• Ujistěte se, že je varná deska zapnutá a sonda Preci Probe je plně nabitá.
• Na svém mobilním zařízení přejděte do aplikace hOn.
• Přejděte do části Recepty a vyberte recept, který využívá sondu Preci Probe.
• Jakmile tlačítkem „Cook with me“ na spotřebiči spustíte recept, sonda Preci Probe se automaticky připojí.
• Na displeji varné desky se zobrazí název sondy Preci Probe, například „1A“
• Nyní se řiďte pokyny v aplikaci hOn.
• Jestliže během používání aplikace klesne nabití sondy pod 20 %, na displeji časovače se zobrazí „CH“. Vaření v páře Funkce vaření v páře umožňuje připravovat pokrmy jako zeleninu, maso nebo ryby v hrncích vybavených pařákem. Vaření v páře je rychlejší než běžné vaření. Vzhledem k tomu, že pokrm není ponořený, ztrácí méně živin a uchová si obsah vitamínů, což zlepšuje chuť a strukturu, takže pokrm bude kompaktnější a lahodnější. Podpora V případě potřeby se obraťte na autorizované servisní středisko. Pokyny pro vaření

Buďte opatrní při smažení, protože olej a tuk se velmi rychle zahřívají, zejména pokud používáte funkci PowerBoost. Při extrémně vysokých teplotách se olej a tuk samovolně vznítí, což představuje vážné riziko požáru.

Když se jídlo dostane do varu, snižte nastavení teploty. Použití pokličky zkrátí délku vaření a šetří energii, protože zadržuje teplo. Minimalizujte množství tekutiny nebo tuku, abyste zkrátili délku vaření. Začněte vařit s nastavením na vysoký stupeň a až se pokrm prohřeje, snižte nastavení.

Tipy pro vaření Mírné vaření, vaření rýže K mírnému vaření dochází pod bodem varu, při teplotě kolem 85 °C, kdy bubliny jen příležitostně stoupají na povrch vařící tekutiny. Je klíčem k lahodným polévkám a jemnému dušenému masu, protože se chutě rozvinou bez převaření pokrmu. Omáčky z vajec a mouky také doporučujeme vařit pod bodem varu. Některé úkony, včetně vaření rýže absorpční metodou, mohou vyžadovat nastavení vyšší než nejnižší nastavení pro řádné uvaření pokrmu v doporučeném čase.

Pečený steak Jak připravit šťavnaté chutné steaky:

1. Před vařením nechte maso stát asi 20 minut při pokojové teplotě.

2. Rozehřejte silnou pánev.

3. Obě strany steaku potřete olejem. Malé množství oleje nakapejte do rozpálené pánve a poté maso

položte na rozpálenou pánev.

4. Během vaření otočte steak pouze jednou. Přesná doba vaření bude záviset na tloušťce steaku a na

tom, jak ho chcete připravit. Časy se mohou lišit od 2 do 8 minut na každou stranu. Stiskněte steak a zjistěte, jak je uvařený – čím pevnější, tím bude propečenější.

5. Nechte steak několik minut odpočívat na teplém talíři, aby se před podáváním uvolnil a změknul.

1. Vyberte si indukční plochý wok nebo velkou pánev.

2. Připravte si všechny ingredience a vybavení. Restování by mělo být rychlé. Pokud vaříte velké

množství, vařte jídlo v několika menších dávkách.

3. Pánev krátce předehřejte a přidejte dvě polévkové lžíce oleje.

4. Nejprve uvařte maso, odložte ho stranou a udržujte v teple.

5. Orestujte zeleninu. Když je horká, ale stále křupavá, nastavte varnou zónu na nižší výkon, vraťte

maso na pánev a přidejte omáčku.

6. Jemně promíchejte ingredience a ujistěte se, že jsou prohřáté.

7. Okamžitě podávejte.

Detekce drobných předmětů Pokud na varné desce necháte nádobu s nevhodnou velikostí nebo nemagnetickou nádobu (např. hliník) nebo jiný malý předmět (např. nůž, vidlička, klíč), varná deska se za 1 minutu automaticky přepne do pohotovostního režimu. Ventilátor bude ochlazovat indukční varnou desku další 1 minutu.

Nastavení tepla Níže uvedená nastavení jsou pouze pokyny. Přesné nastavení bude záviset na několika faktorech, včetně vašeho nádobí a množství, na kterém vaříte. Experimentujte s indukční varnou deskou a najděte nastavení, která vám nejlépe vyhovují. Nastavení tepla 1–2 3–5 6–11 12–13 14/P

Vhodnost jemné ohřívání pro malé množství potravin rozpouštění čokolády, másla a potravin, které se rychle připalují mírné vaření pomalé ohřívání ohřev rychlé vaření vaření rýže lívance smažení vaření těstovin restování rychlé smažení přivádění polévky do varu vroucí voda

Čištění a údržba Co? Každodenní znečištění skla (otisky prstů, stopy, skvrny způsobené potravinami nebo jiné než cukrové skvrny na skle) Důležité! Jak?

1. Vypněte napájení varné desky.

2. Naneste čistič varné desky, dokud

je sklo ještě teplé (ale ne horké!)

3. Opláchněte a otřete do sucha

čistým hadříkem nebo papírovou utěrkou.

4. Zapněte napájení varné desky.

Převařování, tavení Okamžitě je odstraňte pomocí a horké cukrové špachtle, stěrky nebo škrabky vhodné pro indukční skleněné varné desky, skvrny na skle ale pozor na horké povrchy varných zón:

1. Vypněte napájení varné desky u

2. Držte čepel nebo nádobí pod

úhlem 30° a oškrábejte znečištění nebo rozlití na chladnou oblast varné desky.

3. Vyčistěte znečištění nebo skvrnu

hadříkem na nádobí nebo papírovou utěrkou.

4. Postupujte podle výše uvedených

kroků 2 až 4 pro „Každodenní znečištění skla“. Přetečení na

1. Vypněte napájení varné desky.

3. Otřete oblast dotykového ovládání

čistou vlhkou houbou nebo hadříkem.

4. Plochu otřete zcela do sucha

5. Zapněte napájení varné desky.

Pokud je napájení varné desky vypnuté, nezobrazí se žádná indikace „horkého povrchu“, ale varná zóna může být stále horká! Buďte extrémně opatrní. Drsné drátěnky, některé nylonové drátěnky a drsné/abrazivní čisticí prostředky mohou poškrábat sklo. Vždy si přečtěte štítek a zkontrolujte, zda je čisticí prostředek nebo drátěnka vhodná. Nikdy nenechávejte na varné desce zbytky po čištění: sklo se může zašpinit. Co nejdříve odstraňte skvrny způsobené roztavením, sladkými potravinami nebo přetečením. Pokud se nechají na skle vychladnout, může být obtížné je ze skleněného povrchu odstranit nebo můžete sklo dokonce trvale poškodit. Nebezpečí pořezání: při zasunutí bezpečnostního krytu je čepel v škrabce ostrá jako břitva. Používejte ji s mimořádnou opatrností a vždy ji skladujte bezpečně a mimo dosah dětí. Varná deska může pípat a sama se vypnout a dotykové ovladače nemusí fungovat, když je na nich tekutina. Před opětovným zapnutím varné desky se ujistěte, že je dotyková ovládací plocha suchá. Tipy a triky Problém Možná příčina Indukční varnou desku nelze zapnout. Bez proudu. Dotykové ovladače nereagují. Ovládání je zamčené. Ovládání dotykových ovladačů je obtížné. Na ovládacích prvcích se může nacházet lehká vrstva vody nebo při dotyku ovládacích prvků používáte špičku prstu. Hrubě opracované nádobí. Sklo je poškrábané. Některé pánve vydávají praskavé nebo cvakavé zvuky. Indukční varná deska vydává tlumený hučivý zvuk při použití s vysokým nastavením teploty. Z ventilátoru indukční varné desky vychází hluk. Používáte nevhodné abrazivní drátěnky nebo čisticí prostředky. To může být způsobeno konstrukcí vašeho nádobí (vrstvy různých kovů vibrují různě). To je způsobeno technologií indukčního vaření. Co dělat Ujistěte se, že je indukční varná deska připojena k napájení a že je zapnutá. Zkontrolujte, zda u vás doma nebo v okolí nedochází k výpadku proudu. Pokud jste vše zkontrolovali a problém přetrvává, zavolejte kvalifikovaného technika. Odemkněte ovládání. Pokyny naleznete v části „Používání indukční varné desky“. Ujistěte se, že je oblast dotykového ovládání suchá, a že při dotyku s ovládacími prvky používáte bříško prstu. Používejte nádobí s rovnými a hladkými dny. Viz „Výběr vhodného nádobí“. Viz „Čištění a údržba“. To je u kuchyňského nádobí normální a neznamená to závadu. To je normální, ale hluk by se měl ztišit nebo zcela zmizet, když snížíte nastavení tepla. V indukční varné desce je zabudován chladicí ventilátor, který zabraňuje přehřátí elektroniky. Ten může pokračovat v chodu i po vypnutí indukční varné desky. Nádoby se neohřívají a Indukční varná deska nemůže neobjevují se na displeji. detekovat pánev, protože není vhodná pro indukční vaření. To je normální a nevyžaduje žádnou akci. Nevypínejte napájení indukční varné desky na stěně, když je ventilátor v chodu. Indukční varná deska nemůže detekovat pánev, protože je příliš malá pro varnou zónu nebo na ní není správně vystředěná. Technická závada. Vycentrujte nádobu a ujistěte se, že její základna odpovídá velikosti varné zóny. Indukční varná deska nebo varná zóna se neočekávaně vypnuly, ozve se tón a zobrazí se chybový kód (obvykle střídavě s jednou nebo dvěma číslicemi na displeji časovače vaření).

Používejte nádobí vhodné pro indukční vaření. Viz oddíl „Výběr správného nádobí“. Poznamenejte si písmena a čísla chyby, vypněte napájení indukční varné desky u zdi a kontaktujte kvalifikovaného technika. ČEŠTINA

Zobrazování závad a kontrola Indukční varná deska je vybavena autodiagnostickou funkcí. Pomocí tohoto testu je technik schopen zkontrolovat funkčnost několika součástí bez rozebírání nebo demontáže varné desky z pracovní desky. Řešení problémů Pro zónu 1 a 2 Problém E1, E2, E7, C1 E3, E4 EL, EH Možná příčina Porucha snímače teploty Závada snímače teploty IGBT. Spojení mezi deskou displeje a hlavní deskou je chybné Abnormální napájecí napětí Snímač teploty sklokeramické desky má vysokou hodnotu Snímač teploty IGBT má vysokou hodnotu

Co dělat Obraťte se na dodavatele. Obraťte se na dodavatele. Obraťte se na dodavatele. Zkontrolujte, zda má napájení normální parametry. Zapněte spotřebič, až bude napájení opět normální. Po vychladnutí indukční varné desky ji znovu spusťte. Po vychladnutí indukční varné desky ji znovu spusťte. Pro zónu 3 a 4

1) Kód závady, který se objeví během používání, a řešení

Kód závady Problém Řešení Automatické zotavení

Napájecí napětí je vyšší než jmenovité napětí. Napájecí napětí je nižší než jmenovité napětí. Zkontrolujte, zda má napájení normální parametry. Zapněte spotřebič, až bude napájení opět normální. Počkejte, než se teplota keramické desky vrátí na normální hodnotu. Vysoká teplota snímače keramické desky. Stisknutím vypínače vypněte a zapněte spotřebič. Počkejte, než se teplota IGBT vrátí na normální hodnotu. Stisknutím vypínače vypněte a zapněte Vysoká teplota IGBT. (č. 1) spotřebič. Zkontrolujte, zda se ventilátor volně otáčí; v opačném případě ho vyměňte. Bez automatického zotavení

Závada snímače teploty keramické desky – zkrat. Závada snímače teploty keramické desky – rozpojený obvod. Závada snímače teploty keramické desky – neplatná hodnota. Snímač teploty poruchy IGBT – zkrat Snímač teploty poruchy IGBT – rozpojený obvod.

Zkontrolujte zapojení nebo vyměňte snímač teploty keramické desky. Vyměňte desku napájení. Závada Problém Řešení A Po připojení spotřebiče k Není přiváděno napájení se nerozsvítí LED napájení. indikátor. Některá tlačítka nefungují, nebo displej LED nefunguje normálně. Rozsvítí se indikátor režimu vaření, ale vaření se nespustí. Závada zapojení přídavné desky napájení a desky displeje. Přídavná deska napájení je poškozená. Deska displeje je poškozená. Deska displeje je poškozená. Vysoká teplota varné desky. Něco se stalo s ventilátorem. Deska napájení je poškozená. Za provozu náhle ustane Typ hrnce je nesprávný. ohřev a na displeji bliká „u“. Průměr hrnce je příliš malý. Varná deska se přehřála. Varné zóny na stejné straně (například první a druhá zóna) zobrazují „u“. Z motoru ventilátoru se ozývá neobvyklý zvuk. Závada zapojení desky napájení a desky displeje; Deska displeje komunikační části je poškozená. Hlavní deska je poškozená. Motor ventilátoru je poškozený. Řešení B Zkontrolujte, zda je zástrčka pevně zapojená v zásuvce a zda je zásuvka funkční. Zkontrolujte zapojení. Vyměňte přídavnou desku napájení. Vyměňte desku displeje. Vyměňte desku displeje. Možná je okolní teplota příliš vysoká. Možná je ucpaný přívod vzduchu nebo větrací otvor. Zkontrolujte, zda se ventilátor volně otáčí. V opačném případě vyměňte ventilátor. Vyměňte desku napájení. Použijte správný hrnec (viz návod k obsluze). Spotřebič je přehřátý. Počkejte, než se teplota vrátí na normální hodnotu. Stisknutím vypínače vypněte a zapněte spotřebič. Zkontrolujte zapojení. Obvod detekce hrnce je poškozený, vyměňte desku napájení. Vyměňte desku displeje. Vyměňte desku napájení. Vyměňte ventilátor. Výše jsou popsány způsoby zjišťování a kontrol běžných závad. Nerozebírejte spotřebič vlastními silami, abyste předešli jakémukoli nebezpečí a poškození indukční varné desky.

2) Specifická závada a řešení

Instalace Výběr instalačního zařízení

Vystřihněte pracovní plochu podle velikostí uvedených na výkresu. Pro účely instalace a použití musí být kolem otvoru zachován prostor nejméně 5 cm. Ujistěte se, že tloušťka pracovní plochy je alespoň 30 mm. Zvolte tepelně odolný a izolovaný materiál pracovní plochy (dřevo a podobný vláknitý nebo hygroskopický materiál nelze použít jako materiál pracovní plochy, pokud není naimpregnovaný), aby nedošlo k úrazu elektrickým proudem a větší deformaci způsobené tepelným zářením z horké desky. Jak je znázorněno níže: Poznámka: Bezpečnostní vzdálenost mezi stranami varné desky a vnitřními povrchy pracovní desky by měla být nejméně 3 mm.

560 ± 1 480 ± 1 50 min. 3 min. Za všech okolností se ujistěte, že je indukční varná deska dobře odvětrávaná a že vstup a výstup vzduchu nejsou zablokované. Ujistěte se, že je indukční varná deska v dobrém pracovním stavu. Jak je znázorněno níže Poznámka: Bezpečná vzdálenost mezi varnou deskou a skříní nad varnou deskou by měla být nejméně 760 mm. 760 mm stěna A (mm)

Výstup vzduchu 5 mm Ujistěte se, že je indukční varná deska dobře odvětrávaná a že vstup a výstup vzduchu nejsou zablokované. Pro zabránění náhodnému dotyku s přehřátým dnem varné desky nebo k neočekávanému úrazu elektrickým proudem během práce, je nutné umístit dřevěnou vložku upevněnou šrouby ve vzdálenosti minimálně 50 mm od dna varné desky. Dodržujte níže uvedené požadavky. Min. 5 cm Max. 5 mm Max. 5 mm Kolem vnější strany varné desky jsou větrací otvory. Při umísťování varné desky do správné polohy se MUSÍTE ujistit, že pracovní deska tyto otvory neblokuje.

Mějte na paměti, že lepidlo, které spojuje plastový nebo dřevěný materiál s nábytkem, musí odolávat teplotám nad 150 °C, aby nedošlo k odlepení obložení.

Zadní stěna, přilehlé a okolní povrchy proto musí být schopny odolávat teplotám nad 90 °C.

Před instalací varné desky se ujistěte, že Pracovní plocha je čtvercová a rovná a žádné konstrukční prvky nezasahují do prostorových požadavků. Pracovní plocha je vyrobena z tepelně odolného a izolovaného materiálu. Je-li varná deska nainstalována nad troubou, má trouba vestavěný chladicí ventilátor. Instalace splňuje všechny požadavky na vůli a příslušné normy a předpisy. Do trvalé elektroinstalace je zabudován vhodný izolační spínač zajišťující úplné odpojení od síťového napájení, který je namontován a umístěn tak, aby vyhovoval místním pravidlům a předpisům pro elektroinstalace. Izolační spínač musí být schváleného typu a musí zajišťovat oddělení kontaktu vzduchové mezery 3 mm ve všech pólech (nebo ve všech aktivních [fázových] vodičích, pokud místní elektroinstalační předpisy umožňují tuto změnu požadavků). Izolační spínač je po instalaci varné desky zákazníkovi snadno přístupný. V případě pochybností o instalaci se obraťte na místní stavební úřady a právní předpisy. Pro povrchy stěn obklopující varnou desku používejte tepelně odolné a snadno čistitelné povrchové úpravy (jako jsou keramické dlaždice).

ČEŠTINA VAROVÁNÍ: Zajištění adekvátního větrání

Po instalaci varné desky se ujistěte, že Napájecí kabel není přístupný přes dvířka skříně nebo zásuvky. Je zajištěn dostatečný průtok čerstvého vzduchu z vnějšku skříněk k základně varné desky. Pokud je varná deska nainstalována nad zásuvkou nebo skříní, je pod základnou varné desky nainstalována tepelná ochranná bariéra. Izolační spínač je snadno přístupný zákazníkovi.

Před umístěním upevňovacích držáků Jednotku umístěte na stabilní, hladký povrch (použijte obal). Na ovládací prvky vyčnívající z varné desky nepoužívejte sílu.

Nastavení polohy držáku Před instalací připevněte varnou desku na pracovní plochu vložením 8 držáků na spodní část varné desky (viz obrázek). Upravte polohu držáku tak, aby vyhovoval odpovídající tloušťce desky stolu. držák držák Za žádných okolností se držáky po instalaci nemohou dotýkat vnitřních povrchů pracovní desky (viz obrázek).

1. Indukční plotýnku musí instalovat kvalifikovaný personál nebo technici. Máme odborníky k vašim

službám. Nikdy neprovádějte operaci sami.

2. Varnou desku neinstalujte přímo nad myčku nádobí, lednici, mrazničku, pračku nebo sušičku prádla,

protože vlhkost může poškodit elektroniku varné desky.

3. Je třeba zajistit bezproblémové vyzařování tepla indukční plotýnky a zvýšit tak její spolehlivost.

4. Stěna a indukovaná topná zóna nad povrchem stolu musí odolávat teplu.

5. Aby nedošlo k poškození, musí být sendvičová vrstva a lepidlo odolné vůči teplu.

6. Nepoužívejte parní čistič.

Připojení varné desky k síťovému napájení Tuto varnou desku smí připojit k síťovému napájení pouze vhodně kvalifikovaná osoba. Před připojením varné desky k síťovému napájení zkontrolujte, zda:

1. Domácí elektroinstalace je vhodná pro napájení z varné desky.

2. Napětí odpovídá hodnotě uvedené na typovém štítku

3. Sekce napájecího kabelu vydrží zatížení uvedené na typovém štítku.

Chcete-li varnou desku připojit k síťovému napájení, nepoužívejte adaptéry, reduktory ani rozvětvovací zařízení, protože mohou způsobit přehřátí a požár. Napájecí kabel se nesmí dotýkat žádných horkých částí a musí být umístěn tak, aby jeho teplota v žádném bodě nepřekročila 75 °C. Ověřte si u elektrikáře, zda je domácí elektroinstalace vhodná beze změn. Jakékoli změny smí provádět pouze kvalifikovaný elektrikář. Žlutý/zelený Modrý 380–415 V~ Hnědý 220–240V~ Černý 220–240 V~

Pokud celkový počet topných jednotek zvoleného spotřebiče není menší než 4, spotřebič lze připojit přímo do sítě jednofázovým elektrickým připojením, jak je znázorněno níže.

220–240 V~ Žlutý/zelený Černý 25A~ 220–240 V~ Hnědý Modrý

Pokud je kabel poškozený nebo je nutné ho vyměnit, opravu musí provést prodejní zástupce s použitím určených nástrojů, aby se předešlo jakékoli nehodě. Pokud se spotřebič připojuje přímo k síťovému napájení, je nutné nainstalovat vícepólový jistič s minimální vzdáleností kontaktů 3 mm. Instalační technik musí zajistit vytvořené správného elektrického spojení, které bude vyhovovat bezpečnostním předpisům. Kabel nesmí být ohnutý ani stlačený. Kabel musí pravidelně kontrolovat a vyměňovat pouze autorizovaný technik. Spodní povrch a napájecí kabel varné desky nejsou po instalaci přístupné. Tento spotřebič je označen v souladu s evropskou směrnicí č. 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ). Zajištěním správné likvidace tohoto spotřebiče pomůžete zabránit jakémukoli možnému poškození životního prostředí a lidského zdraví, které by mohlo být jinak způsobeno, pokud by byl spotřebič zlikvidován nesprávným způsobem. Symbol na výrobku označuje, že tento výrobek nelze likvidovat jako domácí odpad. Odvezte ho na sběrné místo pro recyklaci elektrického a elektronického zboží. LIKVIDACE: Nevyhazujte tento výrobek jako netříděný komunální odpad. Sběr těchto odpadů pro zvláštní úpravu je nutný odděleně. Tento spotřebič vyžaduje specializovanou likvidaci odpadu. Další informace o manipulaci, novém využití a recyklaci tohoto výrobku získáte na místním obecním úřadě, u služby pro sběr domovního odpadu nebo v prodejně, kde jste výrobek zakoupili. Další informace o manipulaci, novém využití a recyklaci tohoto výrobku získáte na místním obecním úřadě, u služby pro sběr domovního odpadu nebo v prodejně, kde jste výrobek zakoupili.

9.4 Pred umiestnením upevňovacích konzol .................................... 371

Dôležité bezpečnostné pokyny

Prevádzka a údržba Nebezpečenstvo zásahu elektrickým prúdom

• Nepoužívajte parný čistič.

• Deti udržujte mimo dosahu.

• Po zasunutí ochranného krytu sa ostrie škrabky na varnú dosku odhalí. Pri použití škrabky bude mimoriadne opatrní a vždy ju skladujte bezpečne a mimo dosahu detí.
• Ak nebudete dávať pozor, môže to viesť k poraneniu alebo porezaniu.

Dôležité bezpečnostné pokyny

5. Ovládač pozastavenia

7. Ovládač špeciálnych funkcií

8. Ovládač funkcie „Cook with me“

1. Do nádoby dajte trochu vody.

3. Panvicu krátko predhrejte a pridajte dve polievkové lyžice oleja.

3. Opláchnite a vysušte čistou

6. Nepoužívajte parný čistič.

Pripojenie varnej dosky k elektrickej sieti Varnú dosku môže pripájať k elektrickej sieti iba vhodne kvalifikovaná osoba. Pred pripojením k elektrickej sieti skontrolujte, že:

1. Elektrický systém v domácnosti je vhodný na príkon varnej dosky.

2. Napätie zodpovedá hodnote na typovom štítku
