INSTRUKCJA OBSŁUGI HAMTP64MC HAIER

1.1 Ostrzeżenia dotyczące bezpieczeństwa ..................................... 283

1.2 Instalacja ..................................................................................... 283

Zagrożenie porażeniem prądem elektrycznym ............. 283 Ryzyko skaleczenia....................................................... 283 Ważne instrukcje dotyczące bezpieczeństwa ............... 283

1.3 Obsługa i konserwacja ................................................................ 284

• Zagrożenie porażeniem prądem elektrycznym p. 284
• Zagrożenie zdrowia p. 285
• Zagrożenie gorącą powierzchnią p. 285
• Ryzyko skaleczenia p. 285
• Ważne instrukcje dotyczące bezpieczeństwa p. 285
• Wprowadzenie do produktów p. 287

2.2 Panel sterowania ........................................................................ 287

2.3 Teoria działania ........................................................................... 288

2.4 Przed użyciem nowej płyty indukcyjnej ....................................... 288

2.5 Specyfikacja techniczna .............................................................. 288

Działanie produktu .............................................................................. 288

3.1 Panel obsługi dotykowej ............................................................. 288

3.2 Wybór odpowiedniego naczynia ................................................. 289

Wskazówki dotyczące gotowania ...................................................... 301

4.1 Porady dotyczące gotowania ...................................................... 301

Gotowanie na wolnym ogniu, gotowanie ryżu ............... 301 Pieczony stek ................................................................ 301 Do smażenia metodą stir-frying .................................... 301

4.2 Wykrywanie małych przedmiotów ............................................... 302

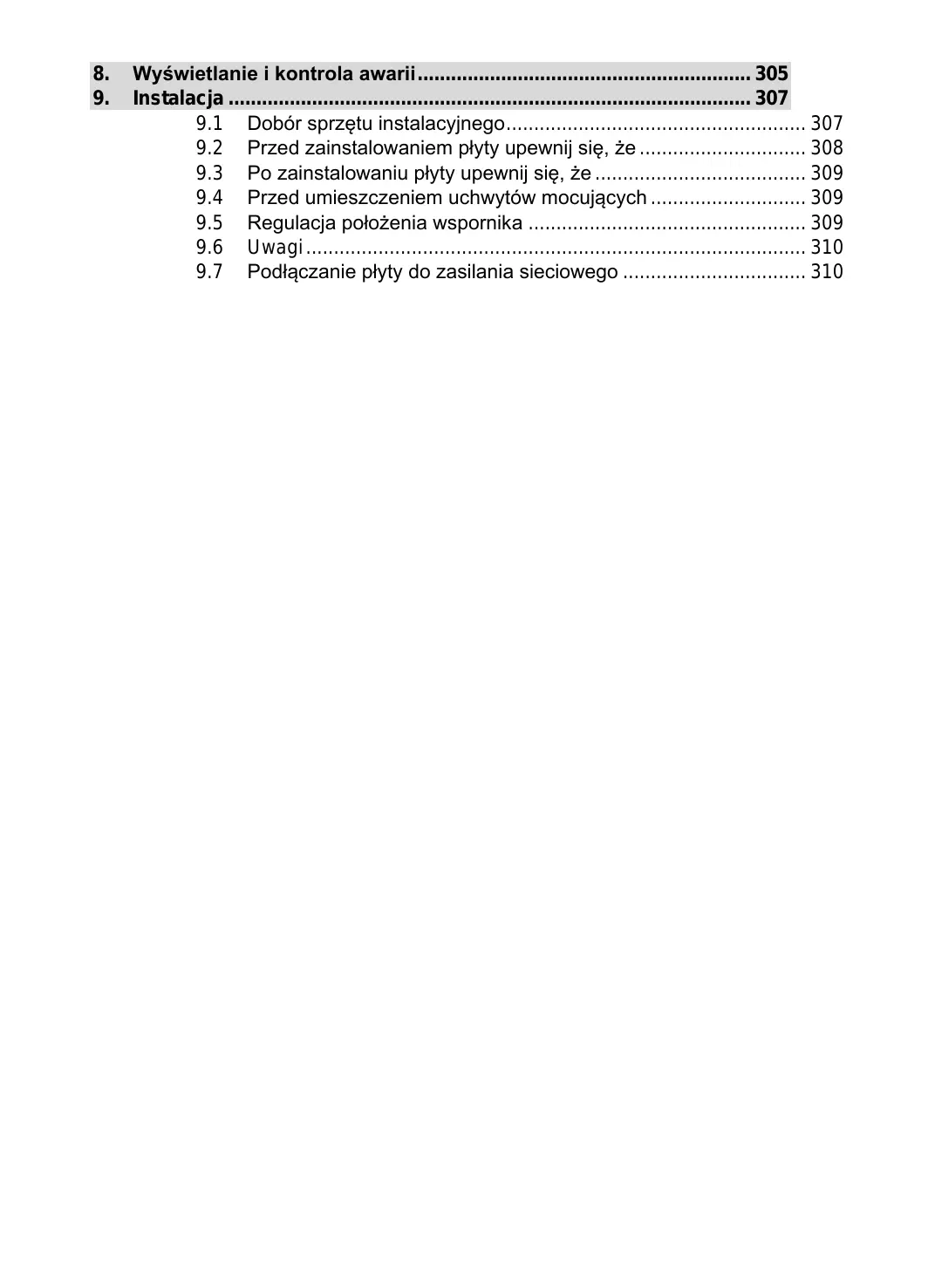

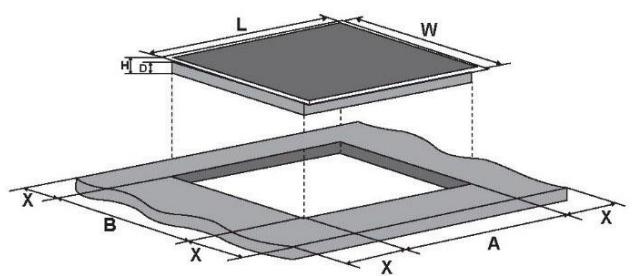

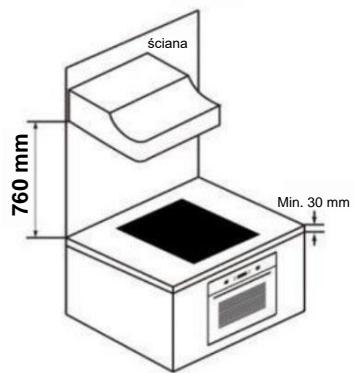

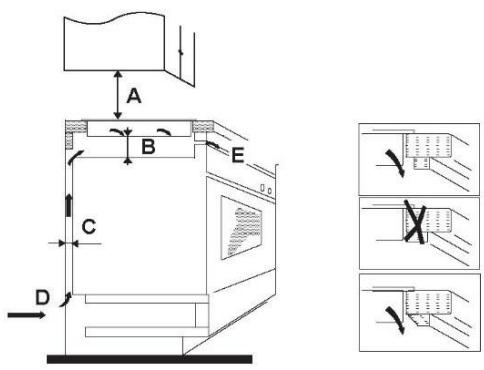

9.1 Dobór sprzętu instalacyjnego ...................................................... 307

9.2 Przed zainstalowaniem płyty upewnij się, że .............................. 308

9.3 Po zainstalowaniu płyty upewnij się, że ...................................... 309

9.4 Przed umieszczeniem uchwytów mocujących ............................ 309

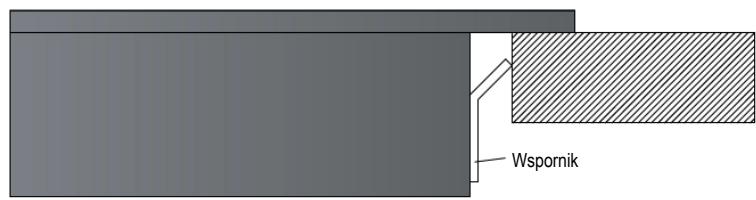

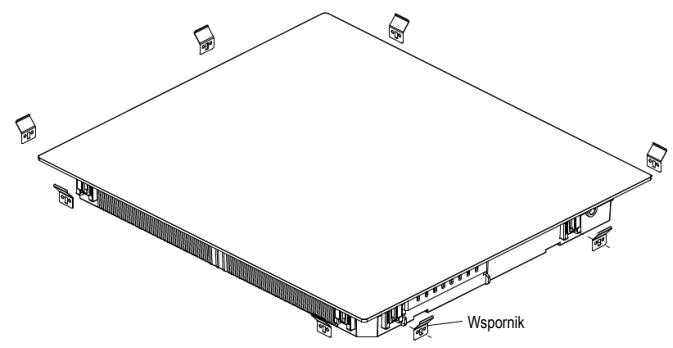

9.5 Regulacja położenia wspornika .................................................. 309

9.6 Uwagi .......................................................................................... 310

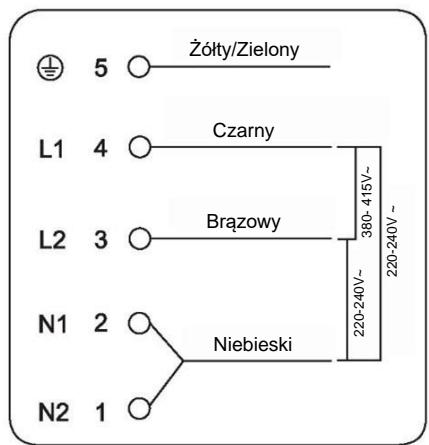

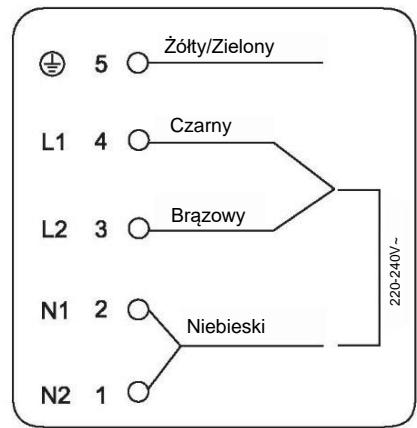

9.7 Podłączanie płyty do zasilania sieciowego ................................. 310

Niniejszym Candy Hoover Group Srl oświadcza, że sprzęt radiowy jest zgodny z Dyrektywą 2014/53/UE oraz z odpowiednimi wymogami ustawowymi (dla rynku UKCA). Pełny tekst deklaracji zgodności dostępny jest na stronie internetowej pod następującym adresem: www.candy-group.com

Słowo wstępne Ostrzeżenia dotyczące bezpieczeństwa Twoje bezpieczeństwo jest dla nas ważne. Przeczytaj te informacje przed użyciem płyty grzewczej.

Instalacja Zagrożenie porażeniem prądem elektrycznym

• Przed przystąpieniem do jakichkolwiek prac lub konserwacji należy odłączyć urządzenie od sieci elektrycznej.
• Podłączenie do dobrego systemu uziemienia jest niezbędne i obowiązkowe.
• Zmiany w domowej instalacji elektrycznej mogą być dokonywane wyłącznie przez wykwalifikowanego elektryka.
• Niezastosowanie się do tej porady może spowodować porażenie prądem lub śmierć.

• Uważaj - krawędzie paneli są ostre.
• Niezachowanie ostrożności może spowodować obrażenia ciała lub skaleczenia.

Ważne instrukcje dotyczące bezpieczeństwa

• Przeczytaj uważnie niniejszą instrukcję przed zainstalowaniem lub użyciem tego urządzenia.
• W żadnym momencie nie należy umieszczać na urządzeniu żadnych materiałów ani produktów palnych.
• Prosimy o udostępnienie tych informacji osobie odpowiedzialnej za instalację urządzenia, ponieważ może to obniżyć koszty instalacji.
• Aby uniknąć zagrożenia, urządzenie należy zainstalować zgodnie z niniejszą instrukcją montażu.
• To urządzenie może być prawidłowo zainstalowane i uziemione tylko przez odpowiednio wykwalifikowaną osobę.
• To urządzenie powinno być podłączone do obwodu zawierającego wyłącznik zapewniający pełne odłączenie od źródła zasilania.

Obsługa i konserwacja Zagrożenie porażeniem prądem elektrycznym

• Nie gotuj na zepsutej lub pękniętej płycie kuchennej. Jeśli powierzchnia płyty kuchennej złamie się lub pęknie, natychmiast wyłącz urządzenie za pomocą zasilania sieciowego (wyłącznik

• Nieprawidłowy montaż urządzenia może spowodować unieważnienie gwarancji lub roszczeń z tytułu odpowiedzialności.
• Urządzenie może być obsługiwane przez dzieci powyżej 8 roku życia i przez osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub osoby nieposiadające doświadczenia ani wiedzy pod warunkiem, że są one pod odpowiednim nadzorem lub zostały poinstruowane, jak bezpiecznie obsługiwać urządzenie i rozumieją związane z nim zagrożenia.
• Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez dozoru.
• Jeśli kabel zasilający ulegnie uszkodzeniu, dla bezpieczeństwa należy zlecić jego wymianę producentowi, autoryzowanemu serwisowi lub osobom o podobnych kwalifikacjach.
• Ostrzeżenie: Jeśli powierzchnia jest pęknięta, wyłącz urządzenie, aby uniknąć ryzyka porażenia prądem, w przypadku powierzchni płyty kuchennej wykonanych z ceramiki szklanej lub podobnego materiału, które chronią części pod napięciem
• Metalowe przedmioty, takie jak noże, widelce, łyżki i pokrywki, nie powinny być umieszczane na powierzchni płyty, ponieważ mogą się nagrzać
• Nie należy używać odkurzacza parowego.
• Nie używaj myjki parowej do czyszczenia płyty grzewczej.
• Urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego minutnika lub niezależnego systemu zdalnego sterowania.
• OSTRZEŻENIE: Niebezpieczeństwo pożaru: nie przechowuj przedmiotów na powierzchniach gotowania.
• Proces gotowania musi być stale nadzorowany. Krótki proces gotowania musi być stale nadzorowany.
• OSTRZEŻENIE: Gotowanie na płycie kuchennej potraw z użyciem tłuszczu lub oleju bez nadzoru może być niebezpieczne i spowodować pożar. NIGDY nie próbuj gasić ognia wodą. Należy wyłączyć urządzenie, a następnie zakryć płomień, na przykład pokrywką lub kocem gaśniczym. ścienny) i skontaktuj się z wykwalifikowanym technikiem.
• Przed czyszczeniem lub konserwacją wyłącz płytę kuchenną przy ścianie.
• Niezastosowanie się do tej porady może spowodować porażenie prądem lub śmierć.

• To urządzenie spełnia normy bezpieczeństwa elektromagnetycznego.
• Jednak osoby z rozrusznikami serca lub innymi implantami elektrycznymi (takimi jak pompy insulinowe) muszą skonsultować się z lekarzem lub producentem implantu przed użyciem tego urządzenia, aby upewnić się, że ich implanty nie będą narażone na działanie pola elektromagnetycznego.
• Niezastosowanie się do tej porady może spowodować śmierć.

Zagrożenie gorącą powierzchnią

• Podczas użytkowania dostępne części tego urządzenia nagrzewają się na tyle, że mogą spowodować oparzenia.
• Nie pozwól, aby Twoje ciało, ubranie lub jakikolwiek przedmiot inny niż odpowiednie naczynia kuchenne stykały się ze szkłem indukcyjnym, dopóki powierzchnia nie ostygnie.
• Trzymaj z dala od dzieci.
• Uchwyty garnków mogą być gorące w dotyku. Sprawdź, czy uchwyty garnków nie wystają poza inne włączone pola grzejne. Dopilnuj, aby uchwyty były poza zasięgiem dzieci.
• Niezastosowanie się do tej porady może spowodować oparzenia.

• Ostre jak brzytwa ostrze skrobaka do płyt kuchennych jest odsłonięte, gdy osłona bezpieczeństwa jest schowana. Używaj z najwyższą ostrożnością i zawsze przechowuj bezpiecznie i poza zasięgiem dzieci.
• Niezachowanie ostrożności może spowodować obrażenia ciała lub skaleczenia.

Ważne instrukcje dotyczące bezpieczeństwa

• Nigdy nie pozostawiaj urządzenia bez nadzoru podczas użytkowania. Kipienie powoduje dymienie i tłuste wycieki, które mogą się zapalić.
• Nigdy nie używaj urządzenia jako powierzchni do pracy lub przechowywania.

• Nigdy nie zostawiaj żadnych przedmiotów ani przyborów na urządzeniu.
• W pobliżu urządzenia nie należy umieszczać ani pozostawiać żadnych przedmiotów, które można namagnesować (np. karty kredytowe, karty pamięci) lub urządzeń elektronicznych (np. komputerów, odtwarzaczy MP3), ponieważ ich pole elektromagnetyczne może mieć na nie wpływ.
• Nigdy nie używaj urządzenia do ogrzewania lub ogrzewania pomieszczenia.
• Po użyciu zawsze wyłączaj pola grzejne i płytę grzejną zgodnie z opisem w niniejszej instrukcji (tj. za pomocą przycisków dotykowych). Nie należy polegać na funkcji wykrywania naczynia w celu wyłączenia stref gotowania po zdjęciu naczyń.
• Nie pozwalaj dzieciom bawić się urządzeniem, siadać, stać lub wspinać się po nim.
• Nie przechowuj przedmiotów interesujących dla dzieci w szafkach nad urządzeniem. Dzieci wchodzące na płytę kuchenną mogą odnieść poważne obrażenia.
• Nie zostawiaj dzieci samych lub bez opieki w obszarze, w którym jest używane urządzenie.
• Dzieci lub osoby z niepełnosprawnością, która ogranicza ich zdolność do obsługi urządzenia, powinny mieć odpowiedzialną i kompetentną osobę, która poinstruuje je w zakresie jego obsługi. Instruktor powinien mieć pewność, że może używać urządzenia bez zagrożenia dla siebie i swojego otoczenia.
• Nie naprawiaj ani nie wymieniaj żadnej części urządzenia, chyba że jest to wyraźnie zalecane w instrukcji. Wszystkie inne czynności serwisowe powinny być wykonywane przez wykwalifikowanego technika.
• Nie kładź ani nie upuszczaj ciężkich przedmiotów na płytę kuchenną.
• Nie stawaj na płycie kuchennej.
• Nie używaj garnków z nierównymi krawędziami ani nie przeciągaj naczyń po powierzchni szkła indukcyjnego, ponieważ może to porysować szkło.
• Do czyszczenia płyty kuchennej nie używaj druciaków ani innych szorstkich środków czyszczących, ponieważ mogą one porysować szkło indukcyjne.
• Urządzenie jest przeznaczone do użytku domowego oraz do innych podobnych zastosowań, takich jak: - kuchnie dla personelu w sklepach, biurach i innych miejscach pracy; - gospodarstwa; -przez klientów w hotelach, motelach i innych miejscach mieszkalnych; -pensjonatach.
• OSTRZEŻENIE: Urządzenie i jego dostępne części nagrzewają się podczas użytkowania.
• Należy uważać, aby nie dotykać elementów grzejnych.
• Dzieci poniżej 8 roku życia nie powinny mieć dostępu do urządzenia, chyba że są pod stałym nadzorem. Gratulujemy zakupu nowej płyty indukcyjnej. Zalecamy poświęcenie trochę czasu na przeczytanie niniejszej instrukcji obsługi / instalacji, aby w pełni zrozumieć, jak prawidłowo ją zainstalować i obsługiwać. Aby zainstalować, przeczytaj sekcję dotyczącą instalacji. Przed użyciem przeczytaj uważnie wszystkie instrukcje dotyczące bezpieczeństwa i zachowaj niniejszą instrukcję obsługi / instalacji do wykorzystania w przyszłości.

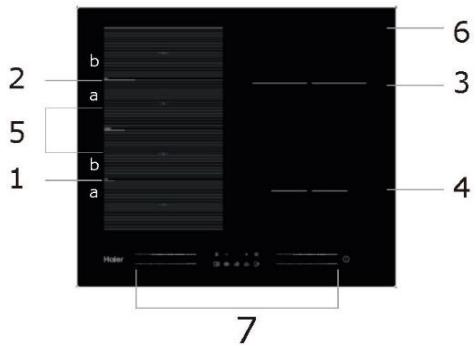

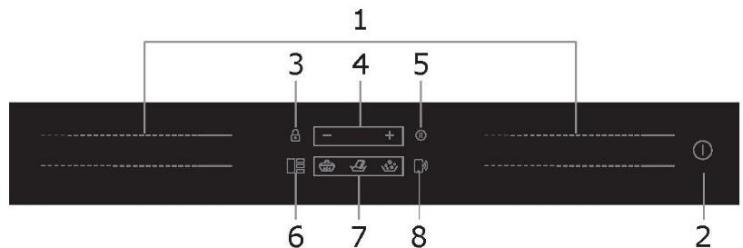

Wprowadzenie do produktów Widok z góry

1. Sterowanie mocą strefy grzewczej

4. Przycisk minutnika

5. Wstrzymaj kontrolę

6. Elastyczna kontrola obszaru

7. Kontrola funkcji specjalnych

(Gotowanie na wolnym ogniu, topienie, gotowanie)

8. Sterowanie funkcją Cook with me

Teoria działania Gotowanie indukcyjne to bezpieczna, zaawansowana, wydajna i ekonomiczna technologia gotowania. Działa na zasadzie pól elektromagnetycznych, generując ciepło bezpośrednio na patelni, a nie pośrednio poprzez ogrzewanie szklanej powierzchni. Szklanka nagrzewa się tylko wtedy, gdy patelnia w końcu ją rozgrzewa. żelazny garnek obwód magnetyczny płyta ze szkła ceramicznego grzałka indukcyjna prądy indukowane

Przed użyciem nowej płyty indukcyjnej Przeczytaj ten przewodnik, zwracając szczególną uwagę na sekcję „Ostrzeżenia dotyczące bezpieczeństwa”. Usuń wszelkie folie ochronne, które mogą nadal znajdować się na Twojej płycie indukcyjnej.

Specyfikacja techniczna Płyta do gotowania Strefy gotowania Napięcie zasilania Zainstalowana moc elektryczna Rozmiar produktu (mm) Wymiary do zabudowy (mm) HAMTP64MC 4 strefy 220-240V~ 50Hz lub 60Hz 7200 W 590X520X56 560X480 Waga i wymiary są przybliżone. Ponieważ nieustannie dążymy do ulepszania naszych produktów, możemy zmienić specyfikacje i projekty bez wcześniejszego powiadomienia. Strefa gotowania 1i2

Strefa Flexing Średnica dna naczyń indukcyjnych Minimum (mm) Maksimum (mm) 80*

80* 200*400 Powyższe może się różnić w zależności od rozmiaru naczynia i materiału, z którego jest wykonany. *Aby umożliwić prawidłowe wykrywanie patelni, garnek należy umieścić w obwodzie obszaru «a» lub «b», a nie między obszarem «a» lub «b». Działanie produktu

Panel obsługi dotykowej Elementy sterujące reagują na dotyk, więc nie musisz naciskać. Użyj opuszka palca, a nie jego czubka. Za każdym razem, gdy zostanie zarejestrowany dotyk, usłyszysz sygnał dźwiękowy. Upewnij się, że elementy sterujące są zawsze czyste, suche i nie zakrywają ich żadne przedmioty (np. przybory kuchenne lub ściereczka). Nawet cienka warstwa wody może utrudnić obsługę elementów sterujących.

Wybór odpowiedniego naczynia

Używaj wyłącznie naczyń z dnem przystosowanym do gotowania indukcyjnego. Poszukaj symbolu indukcji na opakowaniu lub na dnie naczynia. Możesz sprawdzić, czy Twoje naczynie jest odpowiednie, przeprowadzając test magnesu. Przesuń magnes w kierunku podstawy naczynia. Jeśli zostanie przyciągnięty, patelnia nadaje się do indukcji. Jeśli nie masz magnesu:

1. Wlej trochę wody do naczynia, które chcesz sprawdzić.

2. Jeśli na wyświetlaczu nie miga , a woda się nagrzewa, naczynie jest

odpowiednie. Naczynia wykonane z następujących materiałów nie są odpowiednie: czysta stal nierdzewna, aluminium lub miedź bez podstawy magnetycznej, szkło, drewno, porcelana, ceramika i naczynia ceramiczne.

Nie używaj naczyń z nierównymi krawędziami lub zakrzywionym dnem. Upewnij się, że podstawa patelni jest gładka, płasko przylega do szyby i ma taki sam rozmiar jak strefa gotowania. Używaj naczyń o średnicy równej wymiarowi grafiki wybranej strefy. Używając nieco szerszego naczynia, energia zużyta zostanie z maksymalną wydajnością. Jeśli używasz mniejszych naczyń, wydajność może być mniejsza niż oczekiwana. Garnek mniejszy niż 80 mm może zostać niewykryty przez płytę. Zawsze wyśrodkuj patelnię na strefie gotowania. Zawsze zdejmuj patelnie z płyty indukcyjnej - nie przesuwaj, bo mogą porysować szkło.

Rozpocznij pieczenie Dotknij przycisku WŁ./WYŁ. przez trzy sekundy. Po włączeniu rozlegnie się jeden sygnał dźwiękowy, na wszystkich wyświetlaczach pojawi się „-” lub „- -”, co oznacza, że płyta indukcyjna przeszła w stan czuwania. Umieść odpowiednią patelnię na strefie gotowania, której chcesz użyć.

• Upewnij się, że dno naczynia i powierzchnia strefy gotowania są czyste i suche. Dotknięcie suwaka strefy grzewczej spowoduje miganie wskaźnika obok klawisza. Wybierz ustawienie grzania, dotykając przycisku suwaka
• Jeśli nie wybierzesz ustawienia mocy grzania w ciągu 1 minuty, płyta indukcyjna wyłączy się automatycznie. Konieczne będzie ponowne rozpoczęcie od kroku 1.
• Podczas gotowania można w dowolnym momencie zmienić moc grzania. zwiększ moc zmniejsz moc Jeśli wyświetlacz miga na przemian z ustawieniem mocy grzania To znaczy że:
• nie ustawiłeś naczynia na właściwej strefie gotowania lub
• naczynie, którego używasz, nie nadaje się do gotowania indukcyjnego lub
• naczynie jest za małe lub nieprawidłowo wyśrodkowane w strefie gotowania. Grzanie nie rozpocznie się, jeśli w strefie gotowania nie ma odpowiedniego naczynia. Wyświetlacz wyłączy się automatycznie po 2 minucie, jeśli nie zostanie na nim umieszczony odpowiedni garnek.

Zakończ gotowanie Dotknij przycisku wyboru stref grzewczych, które chcesz wyłączyć. Wyłącz strefę grzejną, przesuwając suwak na „I”. Upewnij się, że wyświetlacz pokazuje „0”. Wyłącz całą płytę grzejną, dotykając przycisku WŁ./WYŁ. Uważaj na gorące powierzchnie „H” wskaże, która strefa gotowania jest gorąca. Zniknie, gdy powierzchnia ostygnie do bezpiecznej temperatury. Można go również wykorzystać jako funkcję oszczędzania energii, jeśli chcesz podgrzać kolejne patelnie, użyj jeszcze gorącej płyty.

Korzystanie z funkcji Boost Aktywacja funkcji Boost Dotknij przycisku suwaka strefy grzewczej Przesunięcie suwaka do prawego końca. Upewnij się, że wyświetlacz pokazuje „P”. Anuluj funkcję Boost Dotknij przycisku suwaka strefy grzewczej, dla której chcesz anulować funkcję Boost. Wyłącz strefę grzejną, przesuwając suwak na „I”. Upewnij się, że wyświetlacz pokazuje „0”.

Funkcja może działać w dowolnej strefie gotowania. Po 5 minutach strefa grzejna powraca do swojego pierwotnego ustawienia. Jeśli pierwotne ustawienie grzania jest równe 0, po 5 minutach nastąpi powrót do 14.

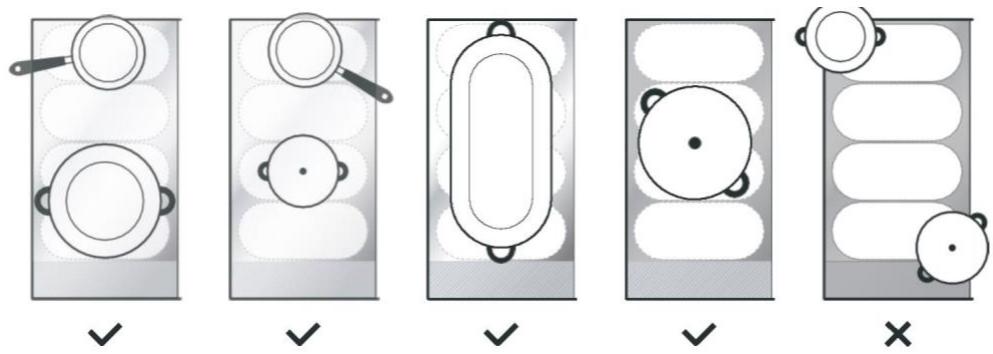

Obszar ten może być używany jako pojedyncza strefa lub jako cztery, niezależne strefy, w zależności od potrzeb gotowania w dowolnym momencie.

Elastyczny obszar składa się z 4 niezależnych grzałek, które mogą być sterowane oddzielnie dwa na dwa. Podczas pracy jako pojedyncza strefa część, która nie jest przykryta naczyniem, jest automatycznie wyłączana po jednej minucie.

Aby zapewnić prawidłowe rozprowadzanie ciepła, naczynia powinny być prawidłowo umieszczone: - W dowolnej części strefy elastycznej, gdy naczynie ma od 80 do 200 mm. - Na dużym obszarze, gdy naczynie jest większe niż 200 mm. Jako jedna duża strefa Aby aktywować elastyczny obszar jako pojedynczą dużą strefę, dotknij kontrolki Elastyczny obszar. Ustawienie mocy działa jak każdy inny normalny obszar. Poziom mocy jest unikalny dla wszystkich elastycznych obszarów i można go wybrać za pomocą suwaka Jeśli garnek zostanie przesunięty z przodu na tylną część (lub odwrotnie), elastyczny obszar automatycznie wykrywa nową pozycję, zachowując tę samą moc. Aby dodać kolejny garnek, wyłącz obszar Elastyczny, naciskając dedykowany przycisk, aby wykryć naczynie. Jako cztery niezależne strefy Aby użyć obszaru elastycznego jako czterech różnych stref z dwoma różnymi ustawieniami mocy, nie aktywuj sterowania obszarem elastycznym Przykłady prawidłowego i nieprawidłowego rozmieszczenia naczyń

French Plaque Ten obszar może ustawić moc zgodnie z pozycją garnka. Jeśli garnek znajduje się na dole elastycznego obszaru, moc jest ustawiona na poziom 1. Jeśli garnek znajduje się na środku elastycznego obszaru, moc jest ustawiona na poziom 10. Jeśli garnek znajduje się na górze elastycznego obszaru, moc jest ustawiona na poziom 14.

French Plaque Aby aktywować obszar French Plaque, po prostu przytrzymaj przycisk Elastyczny obszar przez 2 sekundy Przesuń pozycję garnka, moc zmieni się automatycznie Anuluj French Plaque Naciśnij kontrolkę elastycznego obszaru, aby wyłączyć strefę gotowania.

Blokowanie kontroli Można zablokować elementy sterujące, aby zapobiec niezamierzonemu użyciu (np. przypadkowemu włączeniu przez dzieci pól grzejnych). Gdy elementy sterujące są zablokowane, wszystkie elementy sterujące z wyjątkiem sterowania WŁ./WYŁ. są wyłączone. Aby zablokować sterowanie Dotknij i przytrzymaj przycisk blokady przycisków Wskaźnik minutnika pokaże „Lo” przez chwilę. Aby odblokować sterowanie Dotknij i przytrzymaj przycisk blokady przycisków przez chwilę. Gdy płyta jest w trybie blokady, wszystkie elementy sterujące są wyłączone, z wyjątkiem WŁ./WYŁ. , płytę indukcyjną można zawsze wyłączyć za pomocą przełącznika WŁ./WYŁ W sytuacji awaryjnej, ale w następnej operacji należy najpierw odblokować płytę.

Tryb wstrzymania Możesz wstrzymać ogrzewanie zamiast wyłączać płytę. Po wejściu w tryb wstrzymania wszystkie elementy sterujące z wyjątkiem sterowania WŁ.WYŁ. są wyłączone. Aby przejść do trybu wstrzymania Krótkie dotknięcie kontrolki wstrzymania Wskaźnik wyświetli „11” Aby wyjść z trybu wstrzymania Dotknij krótko kontrolkę wstrzymania. Gdy płyta jest w trybie pauzy, wszystkie elementy sterujące są wyłączone, z wyjątkiem WŁ./WYŁ. , płytę indukcyjną można zawsze wyłączyć za pomocą przełącznika WŁ./WYŁ. w sytuacji awaryjnej. Płyta wyłączy się po 10 minutach, jeśli nie wyłączysz trybu pauzy.

Funkcja zarządzania energią możliwe jest ustawienie maksymalnego poziomu pochłaniania mocy dla płyty indukcyjnej, wybierając różne zakresy mocy. płyty indukcyjne są w stanie automatycznie się ograniczać, aby pracować na niższym poziomie mocy, aby uniknąć ryzyka przeciążenia.

Naciśnij +/- minutnika Aby przejść na inny poziom Istnieje 5 poziomów mocy, od „P1” do „p5”. Wskaźnik minutnika pokaże jeden z nich. „P1”: maksymalna moc to 2,5kW. „P2”: maksymalna moc to 3,5kW. „P3”: maksymalna moc 4,5kW. „P4”: maksymalna moc to 5,5 kW. „P5”: maksymalna moc to 7,2kW. Potwierdzenie i wyjście z funkcji zarządzania energią lub W celu potwierdzenia naciśnij jednocześnie przycisk pauzy i przycisk blokady.

Następnie płyta zostanie wyłączona. Przycisk minutnika Możesz użyć minutnika na dwa różne sposoby:

• Możesz go używać jako regulatora czasu. W takim przypadku minutnik nie wyłączy żadnej strefy grzejnej po upływie ustawionego czasu.
• Możesz ustawić go tak, aby wyłączało jedno pole grzejne po upływie ustawionego czasu. Maksymalny czas to 99 min.

POLSKI Aby rozpocząć korzystanie z funkcji zarządzania energią Włącz płytę, a następnie naciśnij jednocześnie Wskaźnik minutnika wyświetli „P5”, co oznacza przycisk pauzy i przycisk blokady. poziom mocy 5。Tryb domyślny to 7.2kW。 a) Używanie minutnika jako regulatora czasu Upewnij się, że płyta grzejna jest włączona. Dotknij „+” elementów sterujących minutnika. Wskaźnik minutnika zacznie migać, a na wyświetlaczu minutnika pojawi się „00”. Ustaw czas, dotykając przycisku „-” lub „+” minutnika Wskazówka: Dotknij raz przycisku „-” lub „+” minutnika, aby zmniejszyć lub zwiększyć o 1 minutę. Naciśnij i przytrzymaj przycisk „-” lub „+” minutnika, aby zmniejszyć lub zwiększyć o 10 minut. Gdy czas zostanie ustawiony, odliczanie rozpocznie się natychmiast. Wyświetlacz pokaże pozostały czas, a wskaźnik minutnika będzie migał przez 5 sekund. Brzęczyk włączy się na 30 sekund, a wskaźnik minutnika pokaże „- -” po zakończeniu ustawiania czasu. b) Ustawienie minutnika w celu wyłączenia jednej lub kilku stref grzejnych Ustaw jedną strefę Dotknij przycisku suwaka strefy grzewczej Ustaw czas, dotykając przycisku „-” lub „+” minutnika Wskazówka: Dotknij raz przycisku „-” lub „+” minutnika, aby zmniejszyć lub zwiększyć o 1 minutę. Naciśnij i przytrzymaj przycisk „-” lub „+” minutnika, aby zmniejszyć lub zwiększyć o 10 minut. Gdy czas zostanie ustawiony, odliczanie rozpocznie się natychmiast. Wyświetlacz pokaże pozostały czas, a wskaźnik minutnika będzie migał przez 5 sekund. UWAGA: Czerwona kropka obok wskaźnika poziomu mocy zaświeci się, wskazując wybraną strefę.

POLSKI Po wygaśnięciu minutnika gotowania odpowiednia strefa grzejna zostanie automatycznie wyłączona. Inne pola grzejne będą nadal działać, jeśli zostały wcześniej włączone. ustaw więcej stref: Kroki ustawiania większej liczby stref są podobne do kroków ustawiania jednej strefy; W przypadku jednoczesnego ustawienia czasu dla kilku stref grzejnych, kropki dziesiętne odpowiednich stref grzejnych będą się świecić. Wyświetlacz minut pokazuje min. minutnik. Kropka odpowiedniej strefy miga. Pokazano jak poniżej: (ustawione na 15 minut) (ustawione na 45 minut) Po upływie czasu odliczania odpowiednia strefa zostanie wyłączona. Wtedy pokaże się nowy min. Minutnika i kropka odpowiedniej strefy zacznie migać. Wyświetlanie jak po prawej: (ustawione na 30 minut) Dotknij przycisku wyboru strefy grzewczej, odpowiedni minutnik zostanie wyświetlony na wskaźniku zegara. c) Anuluj minutnik Dotknij przycisku suwaka strefy grzewczej, dla której chcesz anulować minutnik Dotknij i przytrzymaj przycisk minutnika " - ", minutnik zmniejszy się do „00” i minutnik zostanie anulowany.

3.3.10 Domyślne czasy pracy

Automatyczne wyłączanie to funkcja zabezpieczająca Twojej płyty indukcyjnej. Wyłącza się automatycznie, jeśli kiedykolwiek zapomnisz wyłączyć gotowanie. W poniższej tabeli przedstawiono domyślne czasy pracy dla różnych poziomów mocy: Poziom mocy Domyślny licznik czasu pracy (godzina) Poziom mocy Domyślny licznik czasu pracy (godzina)

Po zdjęciu garnka płyta indukcyjna może natychmiast przerwać ogrzewanie, a płyta automatycznie wyłączy się po 2 minutach. Osoby z rozrusznikiem serca powinny skonsultować się z lekarzem przed użyciem tego urządzenia.

3.3.11 Funkcja Cook with me

Przede wszystkim należy pobrać aplikację hOn i zainstalować ją na swoim urządzeniu przenośnym. Następnie zarejestruj swoją płytę indukcyjną, postępując zgodnie z instrukcjami bezpośrednio z aplikacji. Aby wykonać parowanie między płytą a aplikacją, użyj następującego procesu: Naciśnij 4 sekundy przycisk Cook with me. Po upływie 4 sekund cyfra MINUTNIKA zacznie migać z napisem PA i rozpocznie się proces parowania. Gdy wi-fi jest WŁĄCZONE: jedna kropka pojawi się po prawej stronie diody LED. Gdy WI-FI jest WYŁĄCZONE: Nie pojawi się kropka Jak ustawić funkcję „Cook with me”? Wybierz z menu przepisów aplikacji hOn lub menu programów specjalnych. Postępuj krok po kroku zgodnie ze wskazówkami w aplikacji, a po zakończeniu wyślij parametry do płyty, która będzie dla Ciebie gotować. Gdy płyta odbierze polecenie z aplikacji, wyda 2 razy sygnał dźwiękowy i będzie migać przez jedną sekundę, aby wskazać, że instrukcje zostały odebrane. Aby rozpocząć przepis, naciśnij przycisk „Cook with me”. Jeśli chcesz wyjść z funkcji „Cook with me” zmień poziom mocy strefy. a. PARAMETRY SIECI BEZPRZEWODOWEJ Technologia Wi-Fi BLE Standard IEEE 802.11b/n/g Bluetooth v4.2, BR/EDR, BLE Pasmo(-a) częstotliwości [MHz] 2402-2480 2402-2480 Moc maksymalna [mW]

b. INFORMACJE O PRODUKCIE DOT. URZĄDZEŃ SIECIOWYCH Informacje o produkcie dot. urządzeń sieciowych Pobór mocy piekarnika w trybie czuwania w sieci, jeśli wszystkie przewodowe porty sieciowe są podłączone i włączone są wszystkie porty sieci bezprzewodowej: Sposób aktywowania portu sieci bezprzewodowej: Sposób dezaktywowania portu sieci bezprzewodowej:

Nie dotyczy Aby aktywować WIFI, naciśnij 4 sekundy przycisk „Cook with me” Aby dezaktywować WIFI, naciśnij 4 sekundy przycisk „Cook with me” POLSKI

3.3.12 Funkcje specjalne

Gotowanie na wolnym ogniu Roztapianie Jak ustawić funkcję specjalną? Dotknij przycisku wyboru strefy grzewczej. Funkcja gotowania na wolnym ogniu jest idealna do gotowania sosów, gulaszu, potraw duszonych. Naciśnij klawisz Gotowanie na wolnym ogniu, wskaźnik pokaże "|" Funkcja topienia to idealne rozwiązanie do topienia czekolady, masła. Ta funkcja pomaga przygotować wszelkiego rodzaju desery lub sosy. Naciśnij klawisz Topienie, wskaźnik pokaże "||" Funkcja gotowania jest idealna do gotowania wody lub dowolnego płynu. Naciśnij klawisz Gotowanie, wskaźnik pokaże "| ||"

3.3.13 Sonda Preci Probe i Chochla

Inteligentny bezprzewodowy termometr do żywności Dziękujemy za zakup sondy Haier Preci Probe. Należy pamiętać, że działa tylko z płytą indukcyjną Haier i przed użyciem należy zapoznać się z poniższą instrukcją i uwagami dotyczącymi bezpieczeństwa zawartymi w instrukcji obsługi. Umieszczając znak CE na tym urządzeniu, potwierdzamy jego zgodność ze wszystkimi wymogami europejskimi w zakresie bezpieczeństwa, zdrowia oraz ochrony środowiska stosowanymi w prawodawstwie dotyczącym tego produktu. Wstęp Sonda Preci Probe to bezprzewodowy termometr do żywności, który podaje w czasie rzeczywistym informację o statusie wewnątrz żywności, aby uniknąć niedogotowania lub przegotowania i za każdym razem zapewnić doskonały rezultat. Łączy się bezpośrednio z produktem. Szczegóły i status żywności w czasie rzeczywistym można odczytać z telefonu, zapewniając najlepszy rezultat na wyciągnięcie ręki. Aby uzyskać więcej informacji na temat parowania i wskazówek dotyczących użytkowania, zapoznaj się z poniższymi instrukcjami. Wprowadzenie

1. Nasadka ceramiczna

2. Zalecany zakres zanurzenia

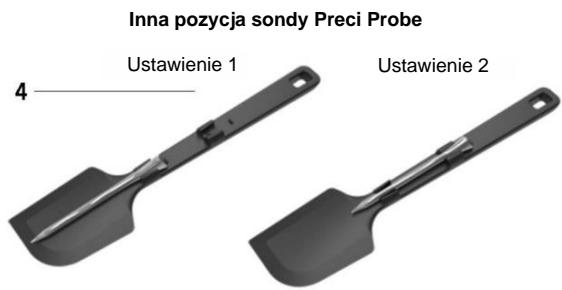

4. Chochla z innym położeniem

sondy Preci Probe Inna pozycja sondy Preci Probe Ustawienie 1 Chochla Używaj chochli z sondą do mieszania potraw podczas gotowania. - Umyj chochlę przed pierwszym użyciem. - Nie używaj chochli na otwartym ogniu. - Nie przecinaj chochli. - Nie kładź chochli w bezpośrednim kontakcie z gorącymi częściami płyty. - Tolerowany zakres temperatur: -40°C + 220°C Naładuj sondę Preci Probe przed użyciem

• Włóż sondę Preci Probe do ładowarki i zamknij pokrywę.
• Podłącz ładowarkę do źródła zasilania USB, takiego jak adapter USB lub gniazdo USB komputera/notebooka za pomocą kabla USB. Ładowarka może nie działać prawidłowo z powerbankiem ze względu na funkcję automatycznego wyłączania
• Dioda ładowarki włączy się i będzie migać podczas ładowania. Wyłączy się, gdy sonda Preci Probe zostanie w pełni naładowana.

Ustawienie 2 Niniejszym Candy Hoover Group Srl oświadcza, że sprzęt radiowy jest zgodny z Dyrektywą 2014/53/UE oraz z odpowiednimi wymogami ustawowymi (dla rynku UKCA). Pełny tekst deklaracji zgodności dostępny jest na stronie internetowej pod następującym adresem: www.candy-group.com Technologia Standard Pasmo(-a) częstotliwości [MHz] Moc maksymalna [mW] BLE BT 4.0 2400MHz-2480MHz 2,5 mW (4dBm) Metody gotowania z sondą Preci Probe Sonda Preci Probe jako termometr Ustaw w aplikacji hOn docelową temperaturę, którą chcesz osiągnąć, włóż sondę Preci Probe do żywności lub wraz z akcesorium do płynów, a zobaczysz wzrost temperatury w aplikacji aż do osiągnięcia temperatury docelowej. Pomoże Ci dokładnie utrzymać temperaturę dla każdego rodzaju żywności. Nie można jej używać, gdy działa funkcja gotowania wspomaganego. Gotowanie wspomagane: Funkcja „Cook with me” Wybieraj spośród przepisów aplikacji hOn lub programów specjalnych, śledź przygotowania krok po kroku, a następnie płyta automatycznie ustawi parametry dla wybranej metody gotowania. Sous Vide Rodzaj gotowania, w którym żywność jest umieszczana w worku próżniowym i gotowana w kąpieli wodnej o niskiej temperaturze. Przygotowane w ten sposób potrawy będą bardziej soczyste i delikatne oraz zachowają nienaruszone właściwości odżywcze, dzięki czemu będą zdrowsze i smaczniejsze. Przejdź do aplikacji hOn, wybierz kategorię żywności, wybierz ten rodzaj gotowania, włóż podstawę z jedzeniem do garnka z wodą, a płyta indukcyjna ustawi odpowiednią temperaturę gotowania, aby uzyskać doskonały rezultat. Grill Wybierz kategorię potrawy z aplikacji hOn, wybierz ten rodzaj gotowania, a płyta indukcyjna automatycznie rozgrzeje grill do odpowiedniej temperatury w określonym czasie. Gotowanie na wolnym ogniu Funkcja gotowania na wolnym ogniu jest idealna do gotowania sosów, gulaszu, potraw duszonych i wszelkich preparatów o średnio długim czasie gotowania. Automatyczna funkcja, którą znajdziesz w aplikacji hOn, delikatnie doprowadzi potrawę do temperatury lekko wrzącej, utrzymując ją przez cały czas gotowania.

POLSKI Sparuj sondę Preci Probe z płytą indukcyjną

• Upewnij się, że płyta jest włączona, a sonda Preci Probe jest w pełni naładowana.
• Przejdź do aplikacji hOn ze swojego urządzenia przenośnego
• Przejdź do sekcji Przepisy i wybierz przepis, który wykorzystuje sondę Preci Probe.
• Po uruchomieniu przepisu przez naciśnięcie przycisku „Cook with me” na urządzeniu, sonda Preci Probe połączy się automatycznie.
• Na wyświetlaczu płyty pojawi się nazwa sondy Preci Probe, przykładowo „1A”
• Teraz postępuj zgodnie z instrukcjami aplikacji hOn
• Podczas korzystania z aplikacji, jeśli sonda jest naładowana poniżej 20%, na wyświetlaczu zegara pojawi się „CH” Gotowanie na parze Dzięki funkcji gotowania na parze można gotować na parze potrawy takie jak warzywa, mięso czy ryby w garnkach wyposażonych w koszyk do gotowania na parze. Gotowanie na parze jest szybsze niż gotowanie, ponieważ nie jest zanurzone w płynie, rozprasza mniej składników odżywczych zawartych w żywności i zachowuje jej zawartość witamin, poprawiając jej smak i strukturę, która będzie bardziej zwarta i przyjemna. Wsparcie W razie potrzeby skontaktuj się z autoryzowanym serwisem Wskazówki dotyczące gotowania

Zachowaj ostrożność podczas smażenia, ponieważ olej i tłuszcz nagrzewają się bardzo szybko, szczególnie jeśli używasz PowerBoost. W ekstremalnie wysokich temperaturach olej i tłuszcz zapalą się samoczynnie, co stwarza poważne ryzyko pożaru.

Gdy żywność się zagotuje, zmniejsz ustawienie temperatury. Używanie pokrywy skraca czas gotowania i oszczędza energię poprzez zatrzymywanie ciepła. Zminimalizuj ilość płynu lub tłuszczu, aby skrócić czas gotowania. Rozpocznij gotowanie na wysokim poziomie i zmniejsz ustawienie, gdy potrawa się rozgrzeje.

Porady dotyczące gotowania Gotowanie na wolnym ogniu, gotowanie ryżu Gotowanie na wolnym ogniu następuje poniżej temperatury wrzenia, około 85°C, kiedy bąbelki od czasu do czasu unoszą się na powierzchnię gotującego płynu. Jest kluczem do pysznych zup i delikatnych gulaszu, ponieważ smaki rozwijają się bez rozgotowywania potraw. Powinieneś również gotować sosy na bazie jajek i zagęszczone mąką poniżej temperatury wrzenia. Niektóre zadania, w tym gotowanie ryżu metodą absorpcji, mogą wymagać ustawienia wyższego niż najniższe, aby zapewnić prawidłowe ugotowanie żywności w zalecanym czasie.

Pieczony stek Aby ugotować soczyste, aromatyczne steki:

1. Odstaw mięso w temperaturze pokojowej na około 20 minut przed gotowaniem.

2. Podgrzej patelnię z ciężką podstawą.

3. Posmaruj obie strony steku olejem. Skrop niewielką ilość oleju na rozgrzaną patelnię, a następnie

połóż mięso na rozgrzaną patelnię.

4. Obróć stek tylko raz podczas smażenia. Dokładny czas smażenia będzie zależał od grubości steku

i tego, jak chcesz go przyrządzić. Czasy mogą się wahać od około 2-8 minut na stronę. Naciśnij stek, aby ocenić, jak jest upieczony – im bardziej jędrny, tym bardziej „dobrze wysmażony”.

5. Pozostaw stek na kilka minut na ciepłym talerzu, aby się rozluźnił i zmiękł przed podaniem.

Do smażenia metodą stir-frying

1. Wybierz kompatybilny z indukcją płaski wok lub dużą patelnię.

2. Przygotuj wszystkie składniki i sprzęt. Smażenie metodą stir-frying powinno być szybkie. Jeśli

gotujesz duże ilości, gotuj jedzenie w kilku mniejszych partiach.

3. Rozgrzej krótko patelnię i dodaj dwie łyżki oleju.

4. Najpierw ugotuj mięso, odłóż je na bok i trzymaj w cieple.

5. Podsmaż warzywa metodą stir-frying. Gdy są gorące, ale nadal chrupiące, ustaw strefę gotowania

na niższym poziomie, włóż mięso z powrotem na patelnię i dodaj sos.

6. Delikatnie wymieszaj składniki, aby upewnić się, że są podgrzane.

W przypadku pozostawienia na płycie naczynia nieodpowiedniego rozmiaru lub niemagnetycznego naczynia (np. aluminium) lub innego małego przedmiotu (np. noża, widelca, klucza), płyta automatycznie przechodzi w stan czuwania po 1 minucie. Wentylator będzie utrzymywał gotowanie na płycie indukcyjnej jeszcze przez 1 minutę.

Ustawienia ogrzewania Poniższe ustawienia są tylko wskazówkami. Dokładne ustawienie będzie zależeć od kilku czynników, w tym naczynia i ilości przyrządzanej potrawy. Eksperymentuj z płytą indukcyjną, aby znaleźć ustawienia, które najbardziej Ci odpowiadają. Ustawienia podgrzewania 1-2 3-5

delikatne podgrzewanie niewielkich ilości jedzenia topienie czekolady, masła i potraw, które łatwo przypalić delikatne gotowanie powolne ocieplenie odgrzewanie szybkie gotowanie gotowanie ryżu naleśniki smażenie gotowanie makaronu podsmażanie pieczenie doprowadzenie zupy do wrzenia gotowanie wody

POLSKI Wykrywanie małych przedmiotów

Pielęgnacja i czyszczenie Co? Codzienne zabrudzenia na szkle (odciski palców, ślady, plamy po jedzeniu lub plamy na szkle nie od cukru) W jaki sposób? Ważne!

1. Wyłącz zasilanie płyty grzewczej.

2. Zastosuj środek do czyszczenia

płyt kuchennych, gdy szkło jest jeszcze ciepłe (ale nie gorące!)

3. Opłucz i wytrzyj do sucha czystą

szmatką lub ręcznikiem papierowym.

4. Włącz ponownie zasilanie płyty

Kipi, topi się i gorące słodkie płyny rozlewają się po szkle Usuń je natychmiast za pomocą szpatułki, noża do palet lub skrobaka z żyletką odpowiedniego do kuchenek ze szkła indukcyjnego, ale uważaj na gorące powierzchnie stref gotowania:

1. Wyłącz płytę grzejną przy ścianie.

2. Trzymaj ostrze lub naczynie pod

kątem 30° i zdrap zabrudzenie lub • rozlej płyn na chłodny obszar płyty kuchennej.

3. Wyczyść zabrudzenie lub zbierz

rozlany płyn ściereczką do naczyń lub ręcznikiem papierowym.

4. Wykonaj czynności od 2 do 4

z części „Codzienne zabrudzenie szkła” powyżej. Przecieki na

1. Wyłącz zasilanie płyty grzewczej. •

dotykowe elementy 2. Wytrzyj rozlany płyn szmatką sterujące

3. Przetrzyj obszar dotykowy czystą

wilgotną gąbką lub szmatką.

4. Wytrzyj obszar całkowicie do

sucha ręcznikiem papierowym.

5. Włącz ponownie zasilanie płyty

Gdy zasilanie płyty grzewczej jest wyłączone, wskaźnik „gorącej powierzchni” nie pojawia się, ale strefa grzewcza może być nadal gorąca! Zachowaj szczególną ostrożność. Mocne zmywaki, niektóre nylonowe czyściki i żrące / ścierne środki czyszczące mogą zarysować szkło. Zawsze czytaj etykietę, aby sprawdzić, czy twój środek czyszczący lub czyścik jest odpowiedni. Nigdy nie zostawiaj pozostałości środków czyszczących na płycie kuchennej: szkło może się poplamić. Jak najszybciej usuwaj plamy pozostawione przez roztopione i słodkie jedzenie lub wycieki. Pozostawione na szkle do ostygnięcia mogą być trudne do usunięcia lub nawet trwale uszkodzić szklaną powierzchnię. Ryzyko skaleczenia: kiedy osłona bezpieczeństwa jest schowana, ostrze skrobaka jest ostre jak brzytwa. Używaj z najwyższą ostrożnością i zawsze przechowuj bezpiecznie i poza zasięgiem dzieci. Płyta może wydawać sygnał dźwiękowy i wyłączać się, a przyciski dotykowe mogą nie działać, gdy jest na nich płyn. Przed ponownym włączeniem płyty upewnij się, że obszar sterowania dotykowego został wytarty do sucha. Wskazówki i porady Problem Nie można włączyć płyty indukcyjnej. Przyciski dotykowe nie reagują. Sterowanie dotykowe jest trudne w obsłudze. Szyba jest porysowana. Potencjalne przyczyny Upewnij się, że płyta indukcyjna jest podłączona do zasilania i włączona. Sprawdź, czy w Twoim domu lub okolicy nie ma przerwy w dostawie prądu. Jeśli sprawdziłeś wszystko, a problem nadal występuje, wezwij wykwalifikowanego technika. Elementy sterujące są Odblokowuj elementy sterujące. Instrukcje znajdują się w sekcji zablokowane. „Korzystanie z płyty indukcyjnej”. Na elementach sterujących Upewnij się, że obszar sterowania może znajdować się niewielka dotykowego jest suchy i dotykaj warstwa wody lub możesz elementów sterujących opuszkiem dotykać elementów palca. sterujących czubkiem palca. Naczynia o szorstkich Używaj naczyń z płaskim i gładkim dnem. Zobacz „Wybór krawędziach. odpowiedniego naczynia”. Brak prądu. Użyto nieodpowiedniej szorującej szmatki lub środków czyszczących. Niektóre patelnie wydają Może to być spowodowane konstrukcją naczynia (warstwy trzaski lub kliki. różnych metali wibrują w różny sposób). Płyta indukcyjna wydaje ciche Jest to spowodowane brzęczenie, gdy jest używana technologią gotowania na wysokim poziomie mocy. indukcyjnego. Hałas wentylatora dochodzi Włączył się wentylator chłodzący wbudowany w płytę z płyty indukcyjnej. indukcyjną, aby zapobiec przegrzaniu elektroniki. Może nadal działać nawet po wyłączeniu płyty indukcyjnej. Naczynia nie nagrzewają się i Płyta indukcyjna nie może nie pojawiają się na wykryć naczynia, ponieważ nie nadaje się do gotowania wyświetlaczu. indukcyjnego. Płyta indukcyjna lub strefa grzejna niespodziewanie się wyłączyły, rozlega się sygnał dźwiękowy i wyświetla się kod błędu (zwykle na przemian z jedną lub dwiema cyframi na wyświetlaczu timera gotowania). Co robić Płyta indukcyjna nie może wykryć naczynia, ponieważ jest za małe dla pola grzejnego lub nie jest odpowiednio wyśrodkowane na nim. Usterka techniczna.

Zobacz „Pielęgnacja i czyszczenie”. Jest to normalne w przypadku naczyń kuchennych i nie oznacza usterki. Jest to normalne, ale hałas powinien się wyciszyć lub całkowicie zniknąć po zmniejszeniu mocy grzania. Jest to normalne i nie wymaga żadnych działań. Nie wyłączać zasilania płyty indukcyjnej przy ścianie podczas pracy wentylatora. Używaj naczyń odpowiednich do gotowania indukcyjnego. Zobacz rozdział „Wybór odpowiedniego naczynia”. Wyśrodkuj patelnię i upewnij się, że jej podstawa odpowiada wielkości strefy gotowania. Proszę zanotuj litery i cyfry błędów, wyłącz zasilanie płyty indukcyjnej na ścianie i skontaktuj się z wykwalifikowanym technikiem. POLSKI

Wyświetlanie i kontrola awarii Płyta indukcyjna wyposażona jest w funkcję autodiagnostyki. Dzięki temu testowi technik jest w stanie sprawdzić działanie kilku elementów bez demontażu lub zdejmowania płyty z powierzchni roboczej. Usuwanie usterek Dla strefy 1 i 2 Problem E1, E2, E7, C1 E3, E4 EL, EH Potencjalne przyczyny Awaria czujnika temperatury Awaria czujnika temperatury IGBT. Połączenie między płytą wyświetlacza a płytą główną jest uszkodzone Nieprawidłowe napięcie zasilania Czujnik temperatury płyty ze szkła ceramicznego wskazuje, że temperatura jest za wysoka Czujnik temperatury IGBT wskazuje, że temperatura jest za wysoka

Co robić Prosimy o kontakt z dostawcą. Prosimy o kontakt z dostawcą. Prosimy o kontakt z dostawcą. Sprawdź, czy zasilanie jest normalne. Włącz urządzenie po tym jak zasilanie wróci do normy. Uruchom ponownie po ostygnięciu płyty indukcyjnej. Uruchom ponownie po ostygnięciu płyty indukcyjnej. Dla strefy 3 i 4

1) Kod błędu pojawia się podczas korzystania przez klienta z & Solution;

Kod błędu Rozwiązanie Problem Automatyczne odzyskiwanie

Napięcie zasilania jest wyższe od Sprawdź, czy zasilanie jest normalne. napięcia znamionowego. Napięcie zasilania jest niższe od napięcia Włącz urządzenie po tym jak zasilanie znamionowego. wróci do normy. Poczekaj, aż temperatura płyty ceramicznej wróci do normy. Wysoka temperatura czujnika płytki ceramicznej. Dotknij przycisku „WŁ./WYŁ.”, aby ponownie uruchomić jednostkę. Poczekaj, aż temperatura IGBT wróci do normy. Dotknij przycisku „WŁ./WYŁ.”, aby Wysoka temperatura IGBT. (1#) ponownie uruchomić jednostkę. Sprawdź, czy wentylator działa płynnie; jeśli nie, wymień wentylator. Brak automatycznego odzyskiwania

Awaria czujnika temperatury płytki ceramicznej-zwarcie. Awaria czujnika temperatury płytki ceramicznej--otwarty obwód. Awaria czujnika temperatury płytki ceramicznej-nieprawidłowe. Awaria czujnika temperatury IGBT-zwarcie. Awaria czujnika temperatury IGBT-otwarty obwód.

Sprawdź połączenie lub wymień czujnik temperatury płytki ceramicznej. Wymień płytę zasilającą. Awaria Dioda LED nie świeci się, gdy urządzenie jest podłączone. Niektóre przyciski nie działają lub wyświetlacz LED nie działa normalnie. Wskaźnik trybu gotowania zapala się, ale ogrzewanie się nie włącza. Rozwiązanie A Problem Sprawdź, czy wtyczka jest dobrze zamocowana w gniazdku i czy gniazdko działa. Awaria dodatkowej płyty Sprawdź połączenie. zasilającej i płyty wyświetlacza. Dodatkowa płyta zasilająca jest Wymień dodatkową uszkodzona. płytkę zasilającą. Płyta wyświetlacza jest Wymień płytę uszkodzona. wyświetlacza. Płyta wyświetlacza jest Wymień płytę uszkodzona. wyświetlacza. Brak zasilania. Wysoka temperatura płyty. Coś jest nie tak z wentylatorem. Płyta zasilająca jest uszkodzona. Podczas pracy ogrzewanie Nieprawidłowy rodzaj nagle się zatrzymuje, a na patelni. wyświetlaczu miga „u”. Średnica naczynia jest za mała. Kuchenka przegrzała się; Strefy grzewcze po tej samej stronie (takie jak strefa pierwsza i druga) będą wyświetlać „u”. Silnik wentylatora brzmi nieprawidłowo. Rozwiązanie B Awaria płyty zasilającej i płyty wyświetlacza; Płyta wyświetlacza części komunikacyjnej jest uszkodzona. Płyta główna jest uszkodzona. Silnik wentylatora jest uszkodzony. Temperatura otoczenia może być zbyt wysoka. Wlot powietrza lub odpowietrznik mogą być zablokowane. Sprawdź, czy wentylator działa płynnie; jeśli nie, wymień wentylator. Wymień płytę zasilającą. Użyj odpowiedniego naczynia (patrz instrukcja obsługi.) Urządzenie jest przegrzane. Poczekaj, aż temperatura wróci do normy. Naciśnij przycisk „WŁ./WYŁ.”, aby ponownie uruchomić jednostkę. Sprawdź połączenie. Obwód wykrywania naczynia jest uszkodzony, wymienić płytę zasilającą. Wymień płytę wyświetlacza. Wymień płytę zasilającą. Wymień wentylator. Powyższe to ocena i badanie typowych awarii. Aby uniknąć zagrożeń i uszkodzenia płyty indukcyjnej, nie należy samodzielnie demontować urządzenia.

2) Konkretna awaria i rozwiązanie

Instalacja Dobór sprzętu instalacyjnego

Wytnij powierzchnię roboczą zgodnie z wymiarami pokazanymi na rysunku. W celu instalacji i użytkowania wokół otworu należy zachować co najmniej 5 cm wolnej przestrzeni. Upewnij się, że grubość powierzchni roboczej wynosi co najmniej 30 mm. Wybierz odporny na ciepło i izolowany materiał powierzchni roboczej (drewno i podobne materiały włókniste lub higroskopijne nie mogą być używane jako materiał powierzchni roboczej, chyba że są impregnowane), aby uniknąć porażenia prądem i większych deformacji spowodowanych promieniowaniem cieplnym z płyty grzejnej. Jak pokazano niżej: Uwaga: Bezpieczna odległość między bokami płyty a wewnętrznymi powierzchniami blatu powinna wynosić co najmniej 3 mm. USZCZELKA Min. 30 mm L (mm) H (mm) W (mm) D (mm) A (mm) B (mm) X (mm) F (mm)

560±1 480±1 50 min. 3 min. W każdym przypadku upewnij się, że płyta indukcyjna jest dobrze wentylowana, a wlot i wylot powietrza nie są zablokowane. Upewnij się, że płyta indukcyjna jest w dobrym stanie. Jak pokazano niżej Uwaga: Bezpieczna odległość między płytą grzejną a szafką nad płytą powinna wynosić co najmniej 760 mm. 760 mm ściana A (mm)

Wylot powietrza 5 mm Upewnij się, że płyta indukcyjna jest dobrze wentylowana, a wlot i wylot powietrza nie są zablokowane. Aby uniknąć przypadkowego dotknięcia przegrzanym dnem płyty lub nieoczekiwanego porażenia prądem podczas pracy, konieczne jest umieszczenie drewnianej wkładki, mocowanej śrubami, w minimalnej odległości 50 mm od spodu płyty. Postępuj zgodnie z poniższymi wymaganiami Min. 5 cm Maks. 5 mm Maks. 5 mm Na zewnątrz płyty znajdują się otwory wentylacyjne. MUSISZ upewnić się, że te otwory nie są blokowane przez blat podczas umieszczania płyty na miejscu.

Należy pamiętać, że klej łączący plastik lub drewno z meblami musi być odporny na temperaturę nie niższą niż 150°C, aby uniknąć odklejenia się boazerii.

Tylna ściana, przylegające i otaczające powierzchnie muszą zatem wytrzymać temperaturę 90°C.

Przed zainstalowaniem płyty upewnij się, że Powierzchnia robocza jest kwadratowa i równa, a żadne elementy konstrukcyjne nie kolidują z wymaganiami dotyczącymi miejsca. Powierzchnia robocza wykonana jest z żaroodpornego i izolowanego materiału. Jeśli płyta jest zamontowana nad piekarnikiem, piekarnik ma wbudowany wentylator chłodzący. Instalacja będzie spełniać wszystkie wymagania dotyczące prześwitu oraz obowiązujące normy i przepisy. Odpowiedni odłącznik zapewniający całkowite odłączenie od sieci zasilającej jest wbudowany w stałe okablowanie, zamontowany i umieszczony zgodnie z lokalnymi zasadami i przepisami dotyczącymi okablowania. Wyłącznik musi być zatwierdzonego typu i zapewniać 3 mm szczelinę powietrzną separacji styków na wszystkich biegunach (lub we wszystkich aktywnych przewodach [fazowych], jeśli lokalne przepisy dotyczące okablowania dopuszczają taką zmienność wymagań). Wyłącznik izolacyjny będzie łatwo dostępny dla klienta po zainstalowaniu płyty grzejnej. W razie wątpliwości dotyczących instalacji należy skonsultować się z lokalnymi władzami budowlanymi i przepisami. Używasz odpornych na ciepło i łatwych do czyszczenia wykończeń (takich jak płytki ceramiczne) na powierzchniach ścian otaczających płytę kuchenną.

POLSKI OSTRZEŻENIE: Zapewnij odpowiednią wentylację

Po zainstalowaniu płyty upewnij się, że Kabel zasilający nie jest dostępny przez drzwi szafki lub szuflady. Zapewniony jest odpowiedni dopływ świeżego powietrza z zewnątrz szafki do podstawy płyty. Jeśli płyta jest zamontowana nad szufladą lub szafką, pod podstawą płyty instalowana jest bariera termiczna. Wyłącznik jest łatwo dostępny dla klienta.

Przed umieszczeniem uchwytów mocujących Urządzenie należy ustawić na stabilnej, gładkiej powierzchni (skorzystaj z opakowania). Nie wolno wywierać siły na elementy sterujące wystające z płyty.

Regulacja położenia wspornika Przymocuj płytę do powierzchni roboczej, wkładając 8 wsporników na dole płyty (patrz rysunek) przed instalacją. Dostosuj pozycję wspornika do różnych grubości blatu. Wspornik Wspornik W żadnym wypadku po zamontowaniu wsporniki nie mogą dotykać wewnętrznych powierzchni blatu (patrz rysunek).

1. Indukcyjna płyta grzejna musi być zainstalowana przez wykwalifikowany personel lub techników.

Mamy profesjonalistów do Twojej dyspozycji. Nigdy nie przeprowadzaj operacji samodzielnie.

2. Płyta nie może być instalowana bezpośrednio nad zmywarką, lodówką, zamrażarką, pralką lub

suszarką do ubrań, ponieważ wilgoć może uszkodzić elektronikę płyty

3. Indukcyjną płytę grzejną należy zainstalować w taki sposób, aby zapewnić lepsze promieniowanie

cieplne i zwiększyć jej niezawodność.

4. Ściana i indukowana strefa grzewcza nad powierzchnią stołu powinny wytrzymać ciepło.

5. Aby uniknąć uszkodzeń, warstwa i klej muszą być odporne na ciepło.

6. Nie należy używać odkurzacza parowego.

Podłączanie płyty do zasilania sieciowego Płyta ta może być podłączona do zasilania sieciowego wyłącznie przez odpowiednio wykwalifikowaną osobę. Przed podłączeniem płyty do zasilania sieciowego należy sprawdzić, czy:

1. instalacja elektryczna w domu jest dostosowana do mocy pobieranej przez płytę grzejną.

2. Napięcie odpowiada wartości podanej na tabliczce znamionowej

3. Odcinki kabla zasilającego mogą wytrzymać obciążenie podane na tabliczce znamionowej.

Do podłączenia płyty do zasilania sieciowego nie należy używać adapterów, reduktorów ani rozgałęźników, ponieważ mogą one spowodować przegrzanie i pożar. Kabel zasilający nie może dotykać żadnych gorących części i musi być umieszczony tak, aby jego temperatura w żadnym miejscu nie przekraczała 75°C. Sprawdź u elektryka, czy instalacja elektryczna w domu jest odpowiednia bez zmian. Wszelkie zmiany mogą być dokonywane wyłącznie przez wykwalifikowanego elektryka. Żółty/Zielony

Brązowy 220-240V ~ Czarny 220-240V~

Niebieski Jeśli łączna liczba jednostek grzewczych wybranego urządzenia jest nie mniejsza niż 4, urządzenie można podłączyć bezpośrednio do sieci za pomocą jednofazowego połączenia elektrycznego, jak pokazano poniżej.

220-240V~ Żółty/Zielony Czarny 25A~ 220-240V~ Brązowy Niebieski

Jeśli kabel jest uszkodzony lub wymaga wymiany, czynność tę musi wykonać agent posprzedażowy przy użyciu odpowiednich narzędzi, aby uniknąć wypadków. Jeśli urządzenie jest podłączane bezpośrednio do sieci, należy zainstalować wyłącznik wielobiegunowy z minimalnym rozwarciem styków wynoszącym 3 mm. Instalator musi upewnić się, że wykonano prawidłowe połączenie elektryczne oraz że jest ono zgodne z przepisami bezpieczeństwa. Przewód nie może być zgięty ani ściśnięty. Przewód musi być regularnie sprawdzany i wymieniany wyłącznie przez upoważnionych techników. Dolna powierzchnia i przewód zasilający płyty kuchennej nie są dostępne po instalacji. To urządzenie jest oznaczone zgodnie z europejską dyrektywą 2012/19 / WE w sprawie Zużytego Sprzętu Elektrycznego i Elektronicznego (ZSEE). Zapewniając prawidłową utylizację urządzenia, pomagasz zapobiegać ewentualnym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, które mogą wystąpić na skutek nieprawidłowego przetwarzania odpadów z niniejszego urządzenia. UTYLIZACJA: Nie wyrzucaj tego produktu razem z niesortowanymi odpadami komunalnymi. Konieczna jest osobna zbiórka takich odpadów w celu specjalnego przetworzenia. Ten symbol na produkcie wskazuje, że produkt nie może być traktowany jak odpady z gospodarstwa domowego. Należy go dostarczyć do odpowiedniego punktu zbiórki odpadów w celu poddania recyklingowi sprzętu elektrycznego i elektronicznego. To urządzenie wymaga specjalistycznej utylizacji. W celu dalszego uzyskania bardziej szczegółowych informacji na temat przetwarzania, odzysku i recyklingu tego produktu należy skontaktować się z lokalnym urzędem miasta, służbą utylizacji odpadów domowych lub sklepem, w którym produkt został zakupiony. W celu uzyskania bardziej szczegółowych informacji na temat przetwarzania, odzysku i recyklingu tego produktu należy skontaktować się z lokalnym urzędem miasta, służbą utylizacji odpadów domowych lub sklepem, w którym produkt został zakupiony.

4. Znovu zapnite napájanie varnej

5. Znovu zapnite napájanie varnej
