Terméktípus	Rotációs toló fűnyíró
Márka	Husqvarna
Modell	LC153S
Üzemanyag	benzin (belső égésű motor)
Motor	Briggs & Stratton, 125 cm³
Névleges teljesítmény	1,8 kW
Üzemanyagtartály kapacitása	0,8 L
Olajtartály kapacitása	0,5 L
Ajánlott motorolaj	SAE 30
Vágási magasság	25-75 mm (állítható)
Fűgyűjtő kapacitása	50 L
Súly (üresen)	27 kg
Hangteljesítményszint	94 dB(A)
Hangnyomásszint	80 dB(A)
Rezgések a kormánynál	9,4 m/s²
Kerékmeghajtás	Igen, önjáró
Haladási sebesség	4,0 km/h
Biztonsági berendezések	Motorfék, vágófedél, hangtompító
Ajánlott karbantartás	Rendszeres tisztítás, olajcsere, légszűrő/gyertya/penge csere
Elérhető alkatrészek	Penge, légszűrő, gyertya, meghajtószíj

Gyakran ismételt kérdések - LC153S HUSQVARNA

Hogyan indítsam el az LC153S fűnyírót?

Győződjön meg arról, hogy a gyújtáskábel csatlakozik a gyertyához. Első alkalommal nyomja meg 5-ször a porlasztó gombot. Tartsa a motorfék fogantyút a kormányhoz, húzza lassan az indítókötelet, amíg ellenállást nem érez, majd húzza meg erősen az indításhoz.

Hogyan állítsam be a vágási magasságot?

Mozgassa a vágási magasság kart hátrafelé a magasság növeléséhez, előre a csökkentéséhez. Az állítási tartomány 25-75 mm. Ne állítsa túl alacsonyra, hogy a penge ne érjen a talajhoz.

Milyen típusú üzemanyagot használjak?

Lehetőleg alkilát/ökológiai benzint használjon. Ellenkező esetben használjon ólmozatlan benzint legalább 90 RON (87 AKI) oktánszámmal. Ne használjon alacsonyabb oktánszámú benzint.

Hogyan tisztítsam a légszűrőt?

Távolítsa el a légszűrő fedelét és a habszűrőt. Mossa le vízzel és szappannal, öblítse le, nyomja ki a vizet és hagyja megszáradni. Kenje be motorolajjal, nyomja ki a felesleget és szerelje vissza.

Hogyan cseréljem ki a pengét?

Csatlakoztassa le a gyújtáskábel. Blokkolja a pengét egy fadarabbal, vegye ki a pengecsavart. Szerelje fel az új pengét az élezett éllel a vágófedél felé. Húzza meg a csavart 45-60 Nm-re. Ellenőrizze, hogy szabadon forog.

Hogyan ellenőrizzem a motorolaj szintjét?

Helyezze a fűnyírót sík talajra. Vegye le az olajtartály kupakját és a nívópálcát. Tisztítsa meg a nívópálcát, illessze be teljesen, vegye ki és olvassa le a szintet. Ha alacsony, töltsön utána SAE 30 olajat.

Mit tegyek, ha a fűnyíró rendellenesen rezeg?

Azonnal állítsa le a motort, húzza ki a gyújtáskábel. Ellenőrizze, hogy a penge nem sérült vagy kiegyensúlyozatlan. Vizsgálja meg a motor tengelyét. Ha szükséges, cserélje ki a pengét, és szakemberrel egyensúlyoztassa.

Hogyan tároljam a fűnyírót télire?

Ürítse ki az üzemanyagtartályt. Tisztítsa meg a fűnyírót. Tárolja száraz, fagymentes helyen. Húzza ki a gyújtáskábel. Tekintse meg a kézikönyvet a hosszú távú tárolás eljárásairól.

Melyek a fő biztonsági berendezések?

A motorfék fogantyú leállítja a motort, ha elengedik. A vágófedél csökkenti a rezgéseket és a sérülésveszélyt. A hangtompító csökkenti a zajt és elvezeti a kipufogógázokat. Ne használja, ha ezek a berendezések hibásak.

Hogyan állítsam be a kerékhajtást?

Ha a hajtás lassul, állítsa be a tengelykapcsoló kábelt úgy, hogy a vezérlőkar különböző lyukaiba rögzíti. Kis beállításokhoz fordítsa el a beállító csavart: az óramutató járásával ellentétes irányba a sebesség növeléséhez, az óramutató járásával megegyező irányba a csökkentéséhez.

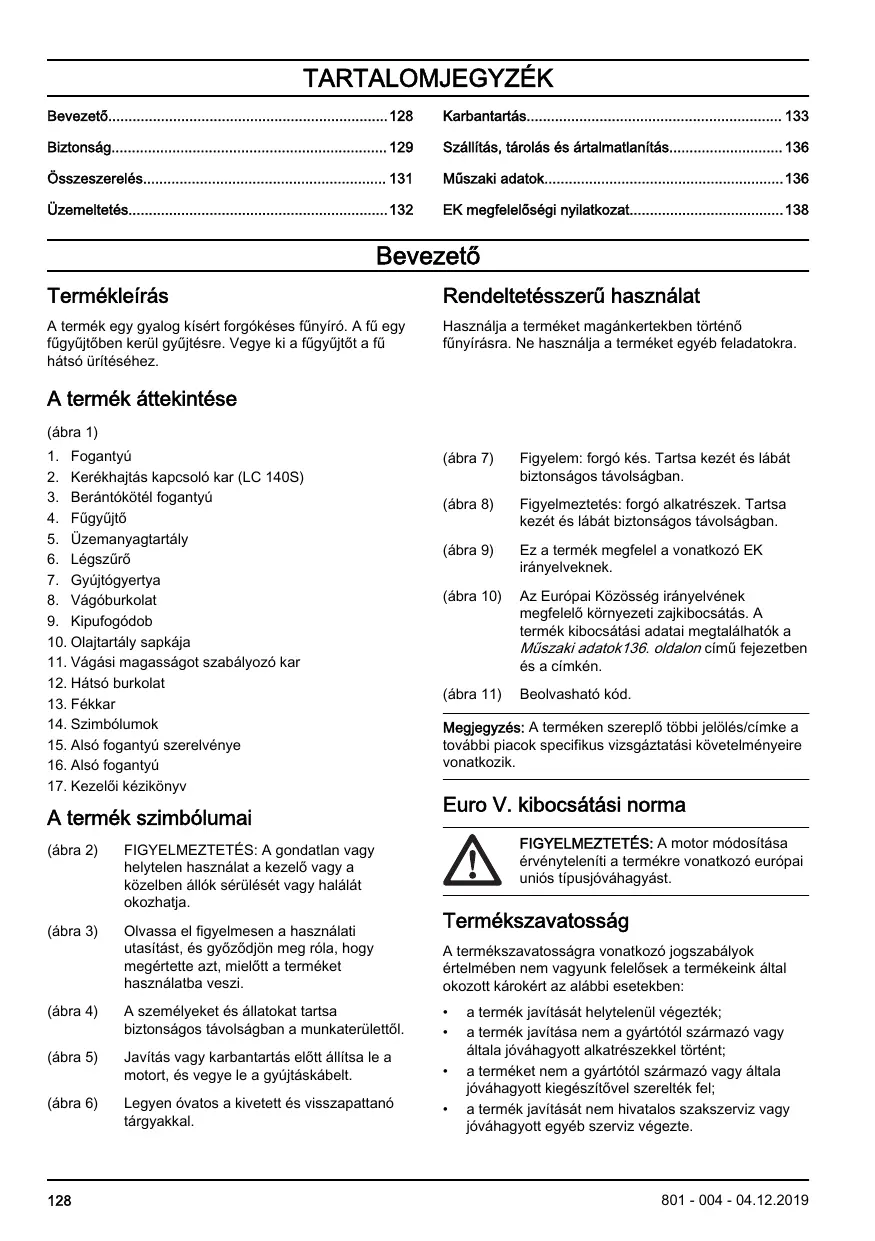

HASZNÁLATI ÚTMUTATÓ LC153S HUSQVARNA

Szallitás, tárolás és artalmatlanítás. 136

Muszaki adatok. 136

EK megfelelo ségi nyilatkozat. 138

Bevezető

Termékleiras

A termek egy gyalog kisert forgokéses fünyiro. A fü egy fugyujtoben kerul gyujtesre. Vegye ki a fugyujtot a fhuhtó uritesehéz.

A termé áttékintése

(ábra 1)

1. Fogantyú
2. Kerekhajtskapcsolokar (LC 140S)
3. Berantokotelfogantyu
4. Fugyujto
5. Üzemanyagtartály
6. Legszüro
7. Gyujtogyertya
8. Vágorburkolat
9. Kipufogódob
10. Olajtartaly sapkája
11. Vágásí magasságot szabályozó kar
12. Hátso burkolat
13. Fekkar
14. Szimbólumok
15. Alsó fogantyú szerelvénye
16. Alsó fogantúyú
17. Kezelöi kéziköny

A termek szimbóolumai

(ábra 2) FIGYELMEZTETÉS: A gondatlan vagy helytelen hasznalat a kezeló vagy a közelben allók sérulését vagy halalat okozhatja.
(ábra 3) Olvassa el figyelmesen a hasznalatiutasíst, é gyózódjón meg rola, hogy megérétte azt, mielött a terméket hasznalatba veszi.
(ábra 4) A személyeket és allatokat tartsabiztonságos távolságban a munkaterülettól.
(ábra 5) Javitás vagy karbantartás elött allítsa le a motort, és vegye le a gyüjtáskábelt.
(ábra 6) Legyen ovatos a kivetett és visszapattanó tárgyakkal.

Rendeltetésszeru használat

Hasznalja a termeket magankertekben tortenofyniyirasra. Ne hasznalja a termeket egyeb feladatokra.

(ábra 7) Figyelem: forgó kés. Tartsa kezét és lábátBiztonságos távolságban.

(ábra 8) Figyelmeztétés: foró alkatrészek. Tartsa kezét és lábát biztonságos tívolságban.

(ábra 9) Ez a termek megfelel a vonatkozo EK irányelveknek.

(ábra 10) Az Europai Kozosség irányelvenek megfelelo környezeti zajibocsatás. A termek kibocsatási adatal megalálhatok a Múszaki adatok 136. Oldon címu fejeztben és a cíkmén.

(ábra 11) Beolvashato kód.

Megegyzes: A terméken szereplö többi jelölés/cimke a további piacok specifikus vizsgáztatósi követelményeire vonatkozik.

Euro V. kibocsátási norma

FIGYELMEZTETÉS: A motor módosítása érvényteleniti a termékre vonatkoź európai uniónis típusjóváhagyást.

Termékszavatosság

A termékszavatosságra vonahtkoź jogszabályok értelmében nem vagyunk felelosek a termékeink által okozott károkér t alábbi esetakben:

• a termek javitásat helytelenül végezték;
• a termek javitasa nem a gyartotol szarmazo vagy-altala jovahagyott alkatrzesekkel törtent;
  a terméket nem a gyartótl szarmazó vagy általa jováhagyott kiegsztövel szerelték fel;
  a termek javitasat nem hivatalos szakserviz vagy jovahagyott egyeb szerviz vexeze.

Biztonság

Biztonsági meghatározások

A figyelmeztetések, övintézkedések és megegyzések a hasznalati utasítás kiemelter fontos részeire hivják fel a figyelmet.

FIGYELMEZTETÉS: Akkor használatos, ha a kězikónyv utasitássainak be nem tartása esenet fennäll a kezeló vagy a kozelben tartózkodók sérulésének vagy halálanak veszélye.

VIGYAZAT: Akkor hasznalatos, ha a kézikonyv utasitāsainak be nim tartāsa esétén fennàll a vagyoni kár, ilètve a termék vagy a környezo terulet károsodásanak veszélye.

Megegyzés: További információbiztosit az adott helyzetben szükséges tennivalókról.

Általános biztonságiutasítások

FIGYELMEZTÉS: A termék használata elött olvassa el az alábbi figyelmeztét séket.

Ez a termek veszélyes, ha helytelenül használia, vagy ha nem vigyáz. ABiztonsági utasitások be nem tartasa sérulèssel vagy halall járhat.
- A termek mukodés kozben elektromagneses mezôt haz letre. EzBizonyos körulmények eseten hatással lehet az aktív vagy passziv orvosi implantatumokra. A sulyos vagy haláros serlés kockázatańak csökkentése érdekében az javsoljuk, hogy az orvosi implantatumot használo személyek a termek alkalmazása elött kérjék ki orvosuk vagy az orvosi implantatum gyartójanak tanácsát.
- Minding megfontoltan és elörelatóan cselekedjen. Ha nem biztos benne, hogyan kell a terméket specialis helyzetben üzemeltetni, akkor hagyja abba a tevekenységet, és beszlügen a Husqvarma kereskedójével a folytatás elött.
- Ne feledje, hogy a kezelő felelos aíasokat és aíasok tulajdonat erő balesetekér is.
Tartsa tisztan a terméket. Ügyeljen arra, hogy a jelek és címkék jó olvashatóak legyenek.
- Ne engedje, hovy hasnálják a terméket, amig nem gondoskodott rola, hovy elolvassák és megértsék a hasnálatú utasitás tartalmá.
A terméket gyermekek nem hasznalhatjak.
Tartsa távol a ygermekeket a munkavégzési terulettól. Egy felelos felnöttnek mindig jelen kelli lennie.

• Ne használaj a terméket oyan személy, aki nem ismeri a kezelésiutasitást.
  Csokkent fizikai vagy szellemi képességekkel rendelkezó személy ck felügyelet mellett használthata a terméket. Egy felelos felnötnnek mindig jelen kell lennie.
• Ne használá terméket, ha fáradt, beteg, illetevo alkohol, drog vagy gyógszer hatása alatt all. Ez negativ hatással van a látársá, az éberségère, a koordinaciójára és az iteloképsègère.
• Ne használja a terméket, ha hibás.
• Ne valtoztassa meg a terméket, vagy ne használaja, ha feltehetőleg valaki más valtoztatásokat Hajtott vegre rajta.

A munkaterületBiztonsága

FIGYELMEZTETÉS: A termék használata elött olvassa el az alábbi figyelmeztetéket.

A termek hasznalata elott tavolitsa el a kulonboczaryakat, peldaul agakat, gallyakat es koveket amunkateruletrol.
A vágószerkezetnek utközó târgyak elrepülvsezmélyek vagy târgyak sérülését okozhatják. Aközelben allókat és az allatokat tartsaBiztonságos távolságban a terméktól.
- Ne használáj a terméket rossz idöben, pédául ködben, esöben, erös szelben, nagy hidegen, villamás veszélyes esetén. A termék rossz idójarási körülmények köztott vagy nyirkos, nedves helyeken törtöné haszná lata fárasztó. A rossz idójarás veszélyes körülményeket, pédául csuszós felületeket okozhat.
- Üyeljen az oyan személyekre, tárgyakra és helyzetekre, amelyek akadályozzák a termékbiztansús ozemeltétését.
- Ügyeljen az olyan akadályokra, minta gyrokerek, kovek, gallyak, gódrök és árkok. A magas fü akadályokat rejthet.
A leitökön levő fú nyírása veszélyes lehet. Ne használjá a terméket 15 foknál meredekebb lejtön.
- Az emelkedoknèlejtoknél mindig oldaliranyban muködtesse a terméket. Ne haladjon felfelé vagy lefelé.
Legyen körültekintö, ha olyan sarkok és târgyak bözelébe ér, amelyek gátolják a tiszta kilatast.

Munkabiztonsag

FIGYELMEZTETÉS: A termék használata elött olvassa el az alábbi figyelmeztetéket.

Ezt a terméket kizárolag füves pázsitok nyirására használá. A termék más feladatokra történő haszná lata nem megengedett.
Hasznaljon szemelyi vedofelszerel'est. Lásd: Szemelyi vedofelszerelés 130. oldalon.
- Mindenképpen legyen tisztaban azzal, hogy vészhelyzet esétén hogyan kell gyorsan leállitani a motort.
- Soha ne inditsa el a motort zart térben vagy gyulékony anayagogozelében.A motorbol kijutokipufogofustokforokrsizkrakattartalmazhatnak,amelyek tuzet okozhatnak.
- Ne hasznalja a keszüléket, hacsak a kés és az összes boritás nincs megfeleloen rögzítve. A nem megfeleloen rögítetted kés kilazulhat, és személyi sérulest okozhat.
- Üglyeljenarra, hogy a késne utkoczón oyan tárgyakba, mintpeldául kovekés gyokerek. Ez kart tehet a késben,és meghajlithatja a motor tengelyét. A meghajlott tengely erósrezgolest okoz,és igy nagyon nagy a kockázata annak, hogy a kés meglazul.
Ha a kés valamilyen tárgynak utközik vagy rezegni kezd, azonnal allitsa le a terméket. Húzza ki a gyüjtaskábelt a gyüjtógyertyaból. Ellenörizze, hogy a termék sérülésmente- e. Javitsa meg a sérülseket, vagy végēttese el a szakservizzel a javítsokat.
Amikor a motor mukodésben van, soha ne rögzítsetartósan a fékkart a fogantúhoz.
Helyezez a termeket stabil, vizszintes feulentre, es capcsolja be. Gondoskodjon arrol, hagy a kés ne utkozzon se a talajba, se egyeb tarryakba.
- Mindig maradjon a termek mögött, amikor muködteti.
A termek üzemeltete so ran minded kerek legyen a talajon, es tartsa két kezzel a fogantyut. Tartsa tavol kezét és labat a forgo kesektól.
- Ne dōntse meg a terméket, ha a motor jár.
Legyenovatos,amikor hatafelé huzza a termeket.
- Soha ne emelje fel a termeket, ha a motor jär. Ha fel kell emelnie a termeket, elbb kapcsolja ki a motor, és valassla te a gyujtásvezéték et a gyujtógyertáyorl.
- Ne sétáljon hátraféle a termek muködtetese során.
- Alltsa le a motrot, ha olyan teruleteken halad at, ahol nincs fū, peldául kavicsos, kovezett es aszfaltoztott jardák.
- Ne fusson a termékkel, ha a motor jár. Mindig sétáljon a termé mücködtetese során.
- Mielott megvaltoztatná a vágásí magassagot, állitsa le a motort. Soha ne vegezzen beallitásokat, amikor a motor jár.
- Soha ne hagyja a terméket felügyelet nélkūr járó motor esétén. Àlítsa le a motort és győzödjön meg arról, hogy a vágószerkezet nem forog.

Biztonságiutasítások az Üzemeltétéshez

Szemelyi védöfelszerelés

FIGYELMEZTETÉS: A termék használata elött olvassa el az alábbi figyelmeztetéseket.

A személyi védofelszereles nem kuszöbli ki teljes mertékben a sérlés kockázatát, de csokkenti a sérlés mertékét, ha bekövetkezik a baleset. A megfelelo felszereles kivalasztásaban kéje a kereskedő segítsegét.
85 dB-nél magasabb zajszint eseten használjon hallásvédót.
Hasznaljon nagy teherbirasu, csuszásmentes bakancsot vagy cipot. Ne hasznalja nyitott cipoben vagy megztlab a termeket.
- Viseljen vastag, hosszú szárú nadragot.
- Viseljen védokesztyut, pédául a vágószerkezet felhelyezesekor, Ellenörzesekor vagy tiszütásakor.

Biztonsági eszkózok a terméken

FIGYELMEZTETÉS: A termék használata elött olvassa el az alábbi figyelmeztetéket.

• Ne használjon oyan terméket, amelynek hibásak aBiztonságieszközei.
• Rendszeresen ellenorizez aBiztonsagi eszkozoket. ABiztonsagi eszkozok meghibasodasa esetenvege fel akapscolatot a Husqvarna szervizmuhellyel.

A vágóburkolat Ellenőrzése

A vágoburkolat csökkenti a termék rezgését és a kés okozta sérülések kockázatát.

Vizsgalja meg a vagoburkolatot, hogy nincs rajta sérulés, peldául repedés.

Fekkar

A fékkar a motor leallitására szolgál. Ha elengedi a fékkart, a motor leall.

A motorfék ellenörzésehéz inditsa el a motrot, majd engedje el a fékkart. Ha a motor 3 masodpercen belül nem all le, allittassa be egy hivatalos Husqvarna szakszervizben a motorfétket.

(abra 12)

Kipufogódob

A kipufogódob minimíslra csökkenti a zajszintet, és elvezeti a kipufogógázokat a kezelő Közelébül.

Hiányzó vagy hibás kipufogódob eseten ne használáj a terméket. A hibás kipufogódob noveli a zajsintet és a túzveszélyt.

Uzemanyaggal kapcsolatos biztonsag

FIGYELMEZTETÉS: A termék használá t elött olvassa el az alábbi figyelmeztetéseket.

• Ne inditsa be a terméket, ha üzemanyag vagy motorolaj került ră. Távolitsa el a nem kivánt üzemanyagot/motorolajat és hagyja megszáradni a terméket.
  Ha a kiömlött üzemanyag a ruhájára csöppent, öltözzön át azonnal.
• Üglyeljenarra, hogy ne kerüljön uzemanyag a testére, mert az sérlést okozhat. Ha uzemanyag kerult a testére, távolitsa el szappannal é vizzel.
• Ne indítsa be a motort, ha szivárog a motor. Vizsgálja meg rendszeresen a motort szivárgás szempontjából.
  Bànjon ovatan az uzemanyaggal. Az uzemanyag gyúlékony, a gōzei robbanásvszélyesek, ezert sulyos, akár végzetes sérúlèst is okozhat.
• Ne légezzee be az uzemanyag gozeit,
  egészsegkárosodast okozhatnak. Gondoskodjon megfelelo lögaramlásörl.
• Az üzemanyag vagy a motor kölében ne dohányozzon.
• Az üzemanyag vagy a motor kölébe ne tegyen forró tárgyakat.
• Ne tankoljon jaró motornál.
  Várja meg a tankolással, amig lehul a motor.
  Tankolas elott nyissa meg lassan a tanksapkát, engedje ki ovatosan a nyomást.

• Ne beltérben tankoljón. A nem elegndo mértékü lègáramlías fulladas vagy szén-monoxid miatt egészségkárosodást, áár halált is okozhat.

• Húzza meg teljesen az üzemanyagartály sapkáját. Ha az üzemanyagartály sapkája nincs meghúzva, tüzveszélyt okozhat.

• Beindītās elǒtt vigye a terméket legalább 3 m távolságra a tankolás helyétól.
• Ne tõltse teljesen tele az uzemanyagtartályt. Hö hatására az uzemanyag kitágul. Hagyjon egy kis helyet az uzemanyagtartály tetejénél.

Biztonságiutasítások a karbantartáshoz

FIGYELMEZTETÉS: A termék használata elött olvassa el az alábbi figyelmeztetések.

A motorból származó kipufogógázok szén-monoxidot tartalmaznak, amely szagtalan, mérgező, rendkivül veszélyés gaz. Ne inditsa be a motor beltérben vagy zárt helyen.
A termek karbantartasa elott allitsa le a motort, es huzza ki a gyujtaskabela gyujtógyertyabol.
A vágószerkezet karbantartásaker használjon védōkesztút. A kés nagyon éles, konnyen megvághatja magát.
A gyartó által nem jováhagyott tartozékós valtoztatások sulyos sérlúst悬浮 halátt okozhatnak. Ne végezzen módositásokat a terméken. Csak a gyartó által jováhagyott tartozékokat hasznäljon.
Ha a karbantartast nem megfeleloen és rendszeresen végeztek el, no a termek sérülésenek és károsodásanak kockázata.
Csak a felhasznaloi kézikonyvben megadott karbantartast végezze el. Minden egyeb szervizelésCsak hivatalos Husqvarna szervizmuhely végezhet.
Végeztesse a termek rendszeres szervizelését hivatalos Husqvarna szervizmuhellyel.
A séruilt, kopott vagy törött alkatrészt cseréje ki.

Osszeszerelés

A fogantyóosszeszerelése

1. Az ábra szerint tegye a csapokat az also fogantúy aljanak nyilásaiba. Igazitsa megfeleliöen a csavarfuratokat, és rógzítse a csavarokat, aláteketés gombokat. Teljesen húzza meg a gombokat. (ábra 13)
2. Igazítsa össze a fogantú nyilásait az also fogantú nyilásaival, major rögztse a csavarokat, alatéteket és gombokat. A berétókötel-hurkot is rögtzitse a jobb oldalon. Teljesen hùzza meg a gombokat. (abra 14)
3. Használáj a mellekelt kábeltartókat a gezeték fogantúhoz valo rögztéséhez. (ábra 15)

Megjegyzés: Gyózódjön meg rola, hogy a kábelek nem tül feszesek.

A fogantyúmagassag beállítása

1. Lazitsa meg az also csavarokat. (abra 16)
2. Szerelje le a szoritogombat, az alatetet, es a csavart.

3. A fogantyú 2 kūlònbözǒ magasságbá állitható.
   Állítsa be a fogantyút megfelelo magasságbá a rogztǐcscavar valamely nyflásba valo illesztésével. (ábrá 17)

4. Illessze össze a csavart és a szorítócsavart.

5. A gombokat utkozésig csusztassa a fogantú irányába, amig egy kattanó hangot nem hall. Húzza meg kelöképpen a csavarokat. (ábra 18)

A termek szállításí pozícióba állítása

1. Vegye ki a fugyujtot.
2. Lazitsa meg a gombokat a felso fogantyun, majd hajtsa le a fogantyut. (abra 19)
3. Lazitsa meg az also csavarokat.
4. A gombokat a termek bal és jobb oldalan is csusztassa a hornyok also végébe. (ábra 20)
5. Hajtsa elore a fogantyut. (abra 21)

A termek muködési pozícióba állitása

1. Emelje fel a fogantyút, amig az also fogantyú muködési helyzetben nem rogzül. (ábrà 22)

2. A gombokat utkozésig csusztassa a fogantuy irányába, amig egy kattanó hangot nem hall.

3. Teljesen húzza meg a gombokat. (ábra 23)
4. Emelje fel a foganty'u felsó résztét.
5. Teljesen húzza meg a gombokat. (ábra 24)

A fugyujt doboz felszerelése

1. Csatlakoztassa a fugyujto felso részét a fugyujto also részéhez. (ábra 25)
2. Rögzütse a fügyüjtő keret a kapcsokkal. (ábra 26)
3. Emelje fel a hatsó burkolatot.
4. Csatlakoztassa a fugyujton levokampokat a vázszekrény felso széléhez. (ábra 27)
5. Helyezze a fugyujto also részét a fukidobócsatornába.

Uzemeltetes

Bevezetó

FIGYELMEZTETÉS: A termék muködtetése elott el kell olvasnia ém meg kell értenie aBiztonságrol szólo fejezet.

Husqvarna Connect

A Husqvarna Connect egy ingyenes mobilalkmazás. A Husqvarna Connect alkalmazás kibővitett funkciókatbiztosít Husqvarna termé kéhez:

• Bövebb termékinformációk.
• Información es segitség a termekalkrészekel és szervizeléssel kapcsolatban.

A Husqvarna Connect hasznalatanak megkezdese

1. Töltsle le a Husqvarna Connect alkalmazást mobileszközere.
2. Regisztráljon egy fiókot a Husqvarna Connect alkalmazásban.
3. A termek csatlakoztatáshož és regisztrálásához kövesse a Husqvarna Connect alkalmazásban megjelenő utasitásokat.

A termek muködtetese elott

1. Olvassa el figyelmesen a hasznalati utasitást, és győzódjön meg rola, hogy megérète azt.
2. Vizsgälja meg a vágószerkezet, hagy megbizonyosodjon róla, hogy megfeleloen van-erögztive és beallitva. Lásd A vágószerkezet ellenörzese 134. oldalon.

3. Tölts fei az üzemanyagartályt. Lásd Tankolás 132. Oldalon.

4. Töltse fel az olajtályt, és ellenőrìzze az olajszintet. Lásd Az olajszint ellenőrzése134. oldalon.

Tankolás

Ha elerheto, hasznaljon kornyezetbarat/alkilat benzint.
Ha kornyezetbarat/alkilat benzin nem ally rendelkezesre,
hasznaljon jó minoségu, legalabp 90-es oktanszámú olommentes vagy olmtartalmu benzint.

VIGYAZAT: Ne hasznaljon 90 RON (87 AKI) oktanszámúnál gyengébb benzint. Ezzel kárt tehet a termékben.

1. Lassan nyissa ki az üzemanyagartály sapkaját, hogy kiengedje a nyomást.
2. Töltsön fel lassan a tartályt az uzemanyagkannával. Ha kiömlötz az uzemanyag, töröjle egy Kendővel, és hagyja, hogy a megmaradt uzemanyag felszáradjón.
3. Tartsa tisztan az uzemanyagtartaly sapkajanak kornyekét.
4. Húzza meg teljesen az üzemanyagartály sapkaját. Ha az üzemanyagartály sapkája nincs meghúzva, tüzveszélyt okozhat.
5. Vigye legalabb 3 m (10 lab) távolságra a terméket a tankolás helyétöl, mielott beinditáná.

A vágásí magasság beállítása

1. Mozgassa a vágasi magassagot szabályozó kart hátraféle a vágasi magassag novelésehz.
2. Mozgassa a vágasi magassagot szabályozó kart előrefelé a vágasi magassag csökkentéséhez. (ábra 28)

A termek elinditása

1. Győzödn meg rola, hogy a gyüjtáskábel csatlakozik a gyüjtógyertyához.
2. A keszülék legelsö beinditásakor nyomja meg 5-ször az üzemanyagpumpat. Ha a keszülék legközelebbi inditásakor a motor hideg, 3-ször nyomja meg az üzemanyagpumpat.
3. Maradjon a termek mogtt.
4. Húzza a fékkart a fogantyúhoz. (ábra 29)
5. Fogja meg a berantókötel fogantuyújat jobb kézzel.
6. Lassan húzza ki a berántókötelet, amig ellenallast érez.
7. Erőteljes mozdulattal rǎntsa be a motort.

FIGYELMEZTÉS: Ne tekerje a berantókötelet a keze köré.

A kerekeken levő meghajtó használata (LC 140S)

• Nyomja a kerékhajtás kapcsoló kart a fogantú irányába. (ábra 30)

Mielott maga felé húzza a gépet, kapcsolja ki a meghajtást, és tolja előre a gépet kb. 10cm-re.
- Engedje el a kerekhajtás kapcsoló kart, hogy kikapcsolja a meghajtást, pédául amíkor akadály bözelébe ér.

A termek leallitasa

• Csak a meghajts leallitásához engedje el a kerékhajts kapcsoló kart.
  A motor leallitasyahoz engedje el a fekkart.

Megfelelo eredmény elérése

Hasznaljon mindig eles kest. A topa kes egyenetlen eredmenyt ad, es a fu vagasi felülete megsargul. Az eles kes egyben kevesebb energiát igenyel, mint a tompa kes.
- Ne nyirjon le többet a fū hosszának 1/3-anal. ElóSZör nagy vagási magassagot allitson be, és ügy nyirjon. Vizsgálja meg az eredményt, és csökkentse a vagási magassagot egy megfelelo szintre. Ha nagyon magas a fū, lassan és szükség eseten 2-szer nyirjon.
- Minden alkalommal más irányban haladjon, hogy ne alakuljanak ki sávok a pázsiton.

Karbantartás

Bevezető

FIGYELMEZTETÉS: Karbantartás elótt el kell olvasnia és meg kell értenie aBiztonságró szoló fejezet.

A gépén végzett minded szerviz-és javitási munkalat szakképzttsetget igényel. Garantáljuk a professzionális javitáskos észervílez leshtőssetgét. Ha viszonteláója nem szervizmuhely, forduljón hozzájuk a legközelebbi szervizmuhelly Kapcsolatban.

Karbantartási terv

A karbantartási intervallumok meghatározásakor a termék napi hasznalatat felteteleztük. Az intervallum valtozik, ha a terméket nem napi rendszeressaggel használá.

A *gal jelölt karbantartásokhoz az uzatasískokat lásd: Biztonsági eszkózők a terméken130. oldalon.

Karbantartás	Naponta	Hetente	Havonta
Végezzenalandosenőrzés	X
Ellenőrizze az olajsintet	X
Tiszíttsa meg a terméket	X
Ellenőrizze a vágószerkezet	X
Ellenőrizze a vágóburkolatot*	X
Ellenőrizze a fékkart*	X
Ellenőrizzé és állitása be a Hajtást (tengelykapcsoló vezetak)	X
Ellenőrizzce a hangfogót*		X
Ellenőrizzce a gyújtógyertyát		X
Cserélje ki az olajat (először 5 ora után, majd minded 50 ora használat után)			X
Cserélje ki a légszürös			X
Ellenőrizzce az üzemanayagrendszert			X

Általános ellenőrzés

Ellenorizze, hogy az anyak es csavarok megfeleloen meg vannak-e szoritva a termeken.

A termek külso tisztfäsa

• Kefével távolítsa el a leveleket, a füvet és az égyébszennyezódéseket.
  Gyozodjon meg rola, hogy a motor tetején levó levegobeom lyilas nincs eltomodve.
• Ne használjon nagynyomásu mosó t a termek tisztitásához.
• Ha vizzel tisztfija a termeket, ne iranyitsa a vizsugarat kozvetlenul a motorra.

A vágóburkolat belso felületének tisztítása

1. Ürítse ki a benzintartályt.
2. Fordítsa a terméket az oldára a hangfogóval lefelé.

VIGYAZAT:Ha a termekat a legszurovel lefelé forditva allitja, a motor károsodhat.

1. Mossa le vizzel a vagóburkolat belso feluetét.

A vágószerkezet Ellenőzese

FIGYELMEZTETÉS: A termék vêletten elindításat elkerülendo, húzza ki a gyújtaskábelt a gyú'tógyertyából.

FIGYELMEZTETES: A vagoszerkezet
karbantartasakor hasznaljon vedokesztuyt.
A kés nagyon éles, konnyen megvághatja
magat.

1. Ellenőrìzze a vágószerkezet sérülés, repedés szempontjából. Mindig cserélje ki a sérult vágószerkezetet.
2. Nézze meg a kěst, hogy sérult-e vagy topa-e.

Megegyzés: A kés élezését követöen ki kell egyensúyozni. Vegeztesse a kés élezését, cseréjét és kiegyensúyozásat szervizközponttal. Ha olyan

akadályba utközött, amely megálította a terméket,
cséréije ka i sérul't kest. Vizsgaltassa meg a
szervízkóþampontban, hogy élezhető-e a kés, vagy pedig
cserét igényel-e.

A kés cseréje

1. Rögzütse a kest egy fadarabbal. (ábra 31)
2. Távolítsa el a késtartó csavart.
3. Vegye le a kest.
4. Ellenorizze a kestamaszt és a kestartó csavart, hogy sérült-e.
5. Ellenőrizes a motor tengelyét, hogy nincs-e meghajolva.
6. Az uj kés rögzitësekor a kés ferde vêge a vágóburkolat felé nézzen. (ábra 32)
7. Gyózódjón meg rola, hogy a kés igazodik a motortengely kózeppontjához.
8. Rögzítse a kěst egy fadarabbal. Helyezze fel a rugós alátét, és húzza meg a csavart 45-60 Nm nyomatékkal. (ábra 33)
9. Forgassa meg a kest kézzel, és figyelje, hovy szabadon forog-e.

FIGYELMEZTETÉS: Használjon strapabiró kesztyú. A kés nagyon éles, konnyen megvághatja magát.

1. Inditsa be a terméket, hogy tesztelje a kěst. Ha a kěs nincs megfelelşen rógzîte, a termékben rezgés tapasztalható, vagy a vágásí eredmény nem kielegitô.

Az olajszt Ellenőrsezse

VIGYAZAT: Ha az olajszt tulsagosan alacsony, kár keletkezhet a motorban. Ellenorizze az olajsztint, mielott elinditja a termeket.

1. Helyezze a terméket vizszintes talajra.
2. Vegye le az olajartály sapkaját a rogzített nivópáçaval együtt.

3. Törölje le a nivopálcaról az olajat.

4. Tegye a nivópáçteljesen az olajtartályba, hogy pontos képet kapjon az olajszintról.

5. Vegye ki a nivopalcát.
6. Vizsgálja meg az olajszintet a nivópálcán.
7. Ha az olajsint alacsony, toltse fel a tartalyt motorolajjal, es ellenorizze uja az olajsintet.

A motorolaj cseréje

FIGYELMEZTETÉS: A motorolaj rendkivül
forro kozvetlenül a motor léallitasa utan.
Várja meg, amat lehül a motor, mielott
leeresztı az olajat. Ha motorolaj kerül a
börére, vizzel és szappannal mossa le.

1. Használáj a terméket addig, amí kiürul az üzemanyagartály.
2. Húzza ki a gyújtáskábelt a gyújtógyertyábl.
3. Vegye le az olajtartaly sapkajat.
4. Tegyen egy tartalyt a termek alá, hogy a motorolajat összegyüjtse.
5. Döntse meg a terméket, hogy az olajtályból kifolyjon a motorolaj.
6. Töltse fel az olajtályt a(z) Mûszaki adatok136. Oldalon részben ajánlott típusú, ú motorolajjal.
7. Ellenörizze az olajsintet. Lásd: Az olajsint Ellenőrzese134. oldalon.

Légszūrō

A hosszü ideje hasznält lęgszurôt nem lehet teljesen kitisztitani. A lęgszurôt rendszeres idöközként cseréjke.

Megegyzés: Mindig cserélé je a sérûlt levegószúrôt.

A muanyaghab szurro tisztitasa

1. Távolítsa el a levegószúró fedelét és a muanyaghab szúrótt.
2. Tisztltsa meg a muanyaghab szurot szappannal es vizzel.
3. Öblitse le tiszta vizzel a muanyagh szüröt.
4. Nyomja ki a vizet a múanyaghab szüröból, és hagyjamegszáradni.

VIGYAZAT: Ne hasznaljon suriitet levegot. Az kurosithatja a muanyaghab szurot.

1. Kenje be a muanyaghab szurot motorolajjal.
2. Nyomjon tiszta kendot a muanyaghab szurhoz a felesleges olaj eltavolitasahoz.

3. Tegye vissza a légszürôt. Gyöźödjön meg arról, hagy a szüró szorosan ileskedik a levegőszürǒ-tartóba.

4. Tegye vissza a legszürö fedelet.

A gyújtógyertya ellenőrsezese.

VIGYAZAT: Használá mindig az elóirt tipúsu gyújtógyertyát. A nem megfelelo gyrojtógyerta károsithatja a terméket.

Vizsalgja meg a gyujtogyertyat, ha gyenge a motor, nehezen indul, vagy egyenetlen az alapjarata.
A gyroítógyerta elektródái kozötti lerakódBások kialakulásanak csökentése érdekében tartsa be az alabbiutasítsokat:

a) gondoskodjon az alapárati fordulatszám megfelelo beallitásárál;
b) gondoskodjon a megfelelo üzemanagkeverekrol;
c) gondoskodjon a levegoszur tisztasagarol.

Ha a gyujtogyerta piszkos,tiszittsa meg,és ellenorizze, hogy a szirakozMegfelelo-l,aasd: Muszaki adatok136. oldalon. (abra 34)
Szukseg eseten cserelje ki a gyutgoryertyat.

Az üzemanyagrendszer ellenőzésé

Vizsgälja meg az üzemanyagtartály sapkaját és a sapka tòmitését, hogy ellenörizze, nincs-e megsérülve.
Vizsgalja meg az uzemanyag-vezeteket, hogy ellenőrizze, nincs-e szivárgás. Ha az uzemanyag-vezeték sérult, cseréttesse ki egy szervizmúhellyel.

A tengelykapcsoló bovden beállítása

Ha a Hajtas lassunak tunik, akkor be kell allitani a tengelykapcsolo bovdent.

1. Csatlakoztassa a tengelykapcsol bovdent a kerekhajtas kapcsol karon levokulonbozofuratokhoz a bovden hosszanak beallitasyhoz.A tengelykapcsol bovden hosszanak csokkentsevela hajtasi sebesseg novelheto.A tengelykapcsol bovden hosszanak noveltesel a hajtasi sebesseg csokkentheto. (abra 35)

Megegyzés: Ha a hajtás be van kapcsolva, amikor nem húzza a kerékhajtás kapcsoló kart, meg kell hosszabbitani a tengelykapcsoló bovdent.

1. A hajtasi sebesség kis mertéku modositáshoz forgassa el a beallito csavart. A hajtasi sebesség novelèse érdekében forgassa el a beallito csavart az oramutato jarásával ellentêtes irányba. A hajtasi sebesség csökkentésé érdekében forgassa el a beallito csavart az oramutato jarásával megegyező irányba. (abra 36)

Ha a hajtás a beallitás után is lassú, cseréltesse ki a hajto ékszijat egy hivatalos szervizmuhellyel.

Szallítás, párolás és artilmatlanítás

Szallitasés raktarozás

A termek es az uzemanyag tárolásához és szàllitáshöz győzódjön meg rola, hogy nincsenek szivargások vagy goźok. Szikra vagy nyílt lang, pédául elektromos készüléktővagy kazánoktól, tüzet okozhat.
- Mindig engedélyezett tartályokat használjon az üzemanyag tárolására és szállítására.
Ha a termeket hosszzab ideig tárolja, urîtse ki az üzemanayegtartályt. A felesleges üzemanagot adja le égy erre kijelòlt gyújóptonon.
- Bitzonságosan rögzítse a terméket szállitas során, a sérulés és baleset elkerülse érdekényen.
Tartsa a terméket zárható helyen, ahol gyermek vagy jogosulatlan személy nem ferhet hozza.

Tartsa a termeket szaraz es fagmentes helyen.

Hulladékkezelés

Kovesse a helyi ujrahasznositasi elirasokat es a vonatkoz szabalyozasokat.
A hasznalt vagy felesleges vegyi anyagot, peldául a motorolajat vagy az uzemanayogot, adja le egy szervizközpontban vagy egy erre kijelölt gyüjtöponton.
A már nem használt terméket, kuldje vissza a Husqvarna kereskedöhöz, vagy adja le egy ujrahasznositasi ponton.

Müszaki adatok

Muszaki adatok

	LC 140	LC 140S
Motor
Márka	Briggs & Stratton	Briggs & Stratton
Lökettérfogat, cm3	125	125
Fordulatszám, ford./perc	2900±100	2900±100
Névleges motorteljesitmény, kW45	1,8	1,8
Gyújtársrendszer
Gyújtógyertya	Champion XC92YC	Champion XC92YC
Elektródahézag, mm	0,5	0,5
Üzemanyag- és olajozási rendszer
Üzemanyagartály őrtartalma, liter	0,8	0,8
Olajartály őrtartalma, liter	0,5	0,5
Motorolaj	SAE 30	SAE 30
Tömeg
Üres tartályokkal, kg	24,5	27
Zajkibocsátás 46
Hangteljesitményszint, mert dB (A) érték	94	94
Hangteljesitményszint, garantált, LWA dB (A)	94	94
Zajszintek 47
Hangnyomásszint a felhasználó fülénél, dB (A)	80	80
Rezgésszintek 48
Fogantyú, m/s2	9,4	9,4
Vágás
Vágasi magasság, mm	25-75	25-75
Vágoszélesség, mm	40	40
Vágó	Gyűjtés	Gyűjtés
Cikkszám	5873863-10	5873863-10
Fügyüjtő ursartalma, liter	50	50
Követési
Sebesség, km/óra	-	4,0

EK megfeleloséginyilatkozat

EK megfelelo'segi nyilatkozat

A Husqvarna AB, SE-561 82 Huskvarna, Svedorszag, tel: [phone], kijelenti, hogy a 14xxxxx sorozatszammal kezdodh Husqvarma fenyirok LC 140es LC 140S modeljlei megfelelnek az EGK TANACSA IRANYELVEINEK:

a 2006. majus 17-i, "gépekre vonatkož" irányelv 2006/42/EK.
a 2014. február 26-i, „elektromágneses megfeleloseggel kapcsolatos" irányelv 2014/30/EU.
a 2000.majus 8-i, kornyezeti zajkibocsatassal kapcsolatos" iranyelv 2000/14/EK.

A zajkibocsatsára vonatkoz tajékoztatst lásd a Múszaki adatok címu fejezetben.

A kōvetkezō szabványok kerültek alkalmazársa:

ISO 5395, ISO 11094, EN 55012

Eltero rendelkezes hiányában a fenti szabványok a legutobb kozétett verziókat jerolik.

Bejentett tanusitasi szervez: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala az

EGK TANACSA 2000. majus 8-i, a kornyezet zajsenynezesével foglalkozo, 2000/14/EK sz. IRÁNYELVENEK VI. mellekete ertelmenbe megfelésogertékelési jelenteseket adott ki.

A tanusitvány a következő számmal rendelkezik: 01/901/226

Huskvarna, 2019-12-15

Claes Losdal, Fejlesztési Igazgató/Kertművelési termékek (a Husqvarna AB hivatalos képviselője és a műsaki dokumentációk felelose)

Summario

Introduzione 139

Sicurezza 140

Montaggio. 142

Utilizzo. 143

Manutenzione 144
