KASUTUSJUHEND LC153S HUSQVARNA

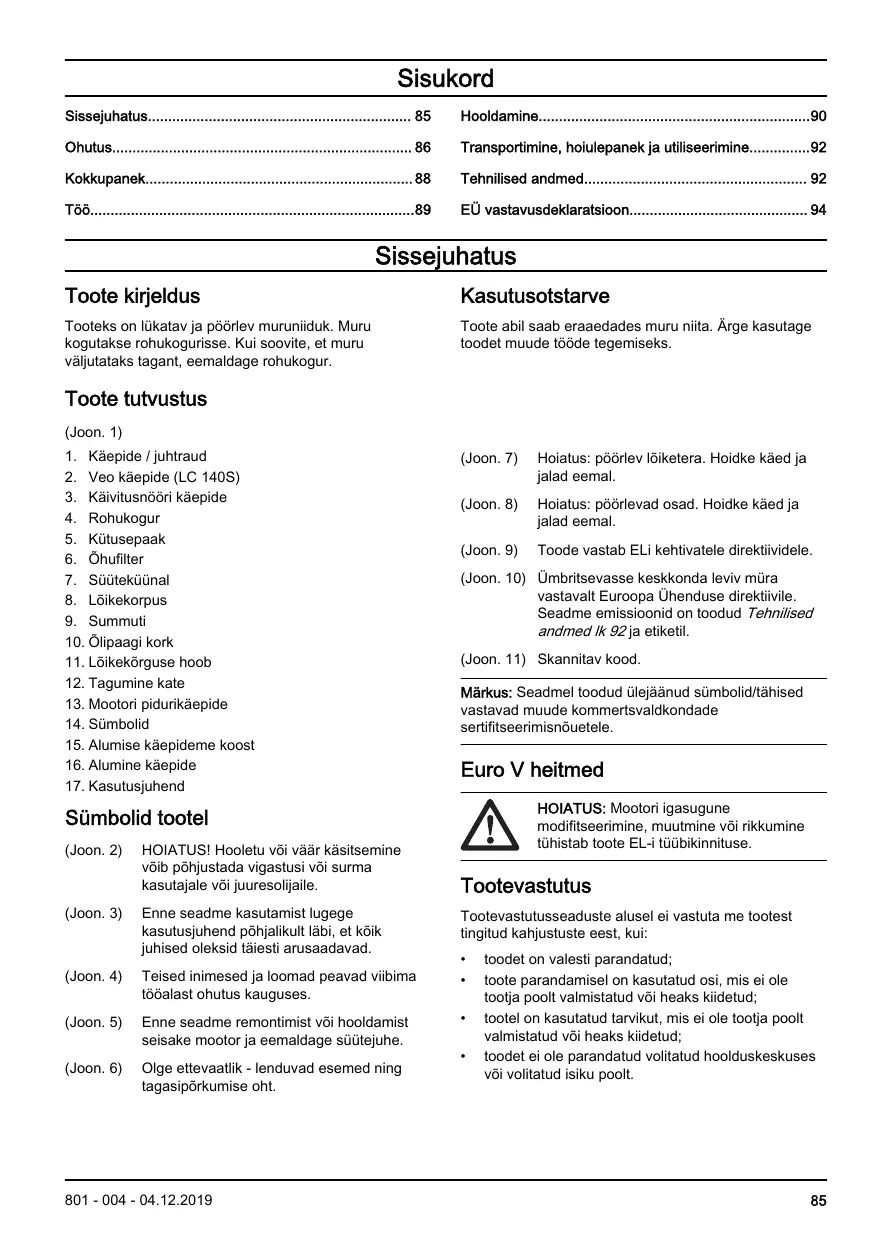

Transportimine, houlepanek ja utiliseerimine. 92

Tooteks on lukatak ja poorlev muruniiduk. Murukogutakse rohukogurisse. Kui soovite, et muruväljutataks tagant, eemaldage rohukogur.

Toote tutvustus

(Joon. 1)

1. Käepide /juhtraud
2. Veo käepide (LC 140S)
3. Käivusnööri käepide
4. Rohukogur
5. Kutusepaak
6. Ohuifilter
7. Sutekuunal
8. Liokekorpus
   9.Summuti
9. Olipaagi kork
10. Lõikekõrguse hoob
11. Tagumine kate
12. Mootori pidurikäepide
13. Sumbolid
14. Alumise käepideme koost
15. Alumine käepide
16. Kasutusjuhend

Sumbolid tootel

(Joon. 2) HOIATUS! Hooletu voi vaar kasitsemine voib pohjustada vigastusi voi surma kasutajale voi juresolijaie.
(Joon. 3) Enne seadme kasutamist lugege kasutusjuhend pohjalikult labi, et koik juhised oleksid täesti arusaadavad.
(Joon. 4) Teised inimesed ja loomad peavad viibima toaalast ohutus kauguses.
(Joon. 5) Enne seadme remontimist voi hoildamist seisake mootor ja eemaldage sutejuhe.
(Joon. 6) Olge ettevaatlik - lenduvad esemed ning tagasipörkumise oht.

Kasutusotstarve

Toote abil saab eraaedades muru niita. Arge kasutage toodet muude toede tegemiseks.

(Joon. 7) Hoiatus: pöörlev lõiketera. Hoidke käed ja jalad eemal.
(Joon. 8) Hoiatus: pöörlevad osad. Hoidke käed ja jalad eemal.
(Joon. 9) Toode vastab ELi kehtivatele direktiiidele.
(Joon. 10) Ümbritsevasse keskkonda leviv mura vastavalt Euroopa Uhenduse direktivile. Seadme emisssoonid on tooduh Tehnilised andmed Ik 92ja etiketil.
(Joon. 11) Skannitav kood.

Märkus: Seadme toodud ülejänud sumbolid/tahised vastavad muude kommertsvaldkondade seriftseerimisnoetele.

Euro V heitmed

HOIATUS: Mootori igasugune modifitseerimine, muutmine või rikkumine tühistab toote EL-i tübikinnituse.

Tootevastutus

Tootevastusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;
  toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud voi heaks kiidetud;
• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud vöi heaks kiidetud;
• toodet ei ole parandatud volitatud hoolduskeskuses voi volitatud isiku poolt.

Ohutus

Ohutuse märaratlused

Möstetega „hoiatus“, „attevaatust“ ja „märkus“ juhitakse tāhelepanu eriti olustele kohtadele kasutusjuhendis.

HOIATUS: Tāhistab kasutusjuhendi juhiste
eiramise korral kasutaja vōi kōrvalseisjate
kehavigastuse vōi surmaga lópeva
ōnnetuse ohtu.

ETTEVAATUST: Tāhistab kasutusuhendi
juhiste eirame korral seadme, muude
esemete vōi laheduses asuvaute objektide
kahjustamise ohtu.

Markus: Tahistab antud olukorras vajalikku lisateavet.

Uldised ohutuseeskirjad

HOIATUS: Enne seadme kasutamist lugege
läbi jargnevad hoiatused.

Toode on ohtlik, kui seda kasutada valesti voi ettevaatamatult. Ohutuseeskirjade eiramine voib pohjustada kehavigastuse voi surma.
Seade tekitab tootades elektromagnetvälja. Teatud tingimustel voib väli hairida aktivsete vöi passivsete meditsiniliste implantaatide töd. Raskete vöi surmaga loppevate kehavigastuste ohu vahendamiseks soovitame meditsinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nōu oma arsti ja implantaadi valmistajaga.
- Olge alati ettevaatlik ja kasutage tervet moistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lopetage too ja pidage enne jatkamist nou Husqvarna edasilmujaga.
- Arvestage, et teiste isikute ja nende varaga seotud önnetuste korral kannab vastutust seadme kasutaja.
- Hoidke toode puhas. Veenduge, et margid ja tahised oleksid selgelt loetavad.
- Arge lubage kelletgi toodet kasutada enne, kui ta on lugenud kasutusjuhendit ja selle sisu endale selgeks teinud.
- Arge lubage lastel seadet käsitseda.
- Hoidke lapsed toaalast eemal. Vastutusvoimeline taiskasvanu peab kogu aeg kasutaja juures viibima.
- Arge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.
Kui toodet kasutab piiratud füusiliste voi vaimsete voimetega isik, peab ta olema kogu aeg jarevalve all. Vastutusvöimeline täiskasvanu peab kogu aeg kasutaja juures viibima.

• Arge kasutage toodet, kui olete vasinud, haige voi tarvitanud alkohlö, narkootikume voi ravimeid. Sellei on negatiyne moju teie nagemisele, tahelepanuvöimele, likumisele ja onsustamisvoimele.
• Arge kasutage toodet, kui see on kahjustatud.
• Arge muutke toodet ega kasutage seda, kui keegi teine voib olla seda muutnud.

Tööla ohutus

HOIATUS: Enne seadme kasutamist lugege
läbi jargnevad hoiatused.

• Enne toote kasutamist eemaldage toöalalt oksad ja kivid.
  Löikeosaga kokku puutuvad esemed vōivad öhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kaugases.
• Arge kasutage toodet halva ilmaga, naiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja margade tingimuste korral on vasilat. Halb ilm vob pohjustada ohtlikke tingimusi (nt libedaid pindu).
• Suhtuge tāhelepanilikult inimestesses, esemetesses ja olukordadesse, mis voivad takistada toote ohutut kasutamist.
• Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Korge rohi vob peita takistusi.
• Muru niitmine kallakutel vöib olla ohtlik. Ärge kasutage toodet alal, mille kalle ületab 15^ .
• Kasutage toodet kallakul risti liikudes. Arge likuge üles ja alla.
• Olge ettevaatlik varjatud nurkade ja vaatevalja varjavate esemete laheduses.

Töohutus

HOIATUS: Enne seadme kasutamist lugege
läbi järgnevad hoiated.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.
• Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid Ik 87.
  Veenduge, et teate, kuidas hadaolukorras mootorit kiiresti seisata.

• Arge käivitage motorit suletud ruumis ega tuleohtlike materjalde lahedal. Mootori heitgaasid on kuumad ja voivad sisaldada sādemeid, mis voivad tekitada tulekahuj.

• Arge kasutage toodet enne, kui loiketera ja katted on oigesti kinnitatud. Valesti kinnitatud loiketera voib lahti tulla ja inimesi vigastada.

• Veenduge, et lōiketera ei puutuks kokku esemetega (nt kivide ja jurtega). See vöbl lōiketera kahjustada ja pōhjustada mootori völli vändumist. Paindega telg pōhjustab tugevat vibratsiooni ji suurt lōiketera lahtitulemise ohtu.
  Kui lokiftera puutub kokku mone esemega voiesineb vibratsoon, peatage toode vivittamatult. Lahutage sutekunla sutejuhe. Kontrollige toodet kahjustuste suthes. Parandage kahjustusedo laske toodet remontida volitatud houldustookojas.
  Kui mootor tootab, arge kinnitage mootori pidurikäepidet käepidemele jaädavalt.
• Assetage toode stabilise ja tasasele pinnale ning käivitage see. Veenduge, et lōketera ei puutuks vastu maad ega muid esemeid.
• Olge toote kasutamisel alati toote taga.
  Toote kasutamisel hoidke molema kaega käepidemest ja koik toete rattad maas. Hoidke kaed ja jalad liukuvatest teradest eemal.
  Kui mootor on käivatud, ärge kallutage toodet.
  Olge toote tagasisuunas tombamisel ettevaatlik.
  Kui mooter on kāvīṭatud, ārge tostke toodet. Kui teil on vaja toodet tosta, seisake esmalt mooter ja lahutage sūtejuhe sūtékūnlast.
• Arge kõndige toote kasutamise ajal tagurpidi.
  Seisake mootor, kui liigute alal, kus pole muru, naiteks kruusast, kivist ja asfaldist teedel.
• Arge lukake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal kõndige.
• Enne liokamiskorguse muutmist seisake mootor. Arge tehke seadistusi, kui mootor totab.
• Arge laske toodet silmist, kui mootor tõtab. Seisake mootor ja veenduge, et lõikeosa ei põrleks.

Ohutusjuhised kasutamisel

Isikuaitsevahendid

HOIATUS: Enne seadme kasutamist lugege
läbi jargnevad hoiatused.

• Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks poörduge edasimiüja poole.
  Kui muratase ületab 85 dB, kandke kuulmiskaitseid.
  Kandke vastupidavaid saapaid voi jalatseid, mis on libisemiskindlad. Arge kandke avatud jalatseid ega olge paljajalu.
  Kandke tugevaid pikki pukse.
  Vajaduse korral kandke kaitsekindaid, naiteks lõikeosa kinnitades, kontrollides voi puhaltades.

Toote ohutusseadised

HOIATUS: Enne seadme kasutamist lugege
labi jargnevad hoiatused.

• Arge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.
• Kontrollige ochutusseadiseid regulaarselt. Kui ochutusadised on defektsed, pördruge Husqvarna hooldustöökotta.

Löikeosa katte kontrollmine

Löikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.

• Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.

Mootori pidurikäepide

Mootori pidurikäepideme vabastamisel mootor seiskub.

Mootoripiduri kontrollimiseks käivitage mootor ja vabastage mootorpiduri käepide. Kui mootor kolme sekundi jooksul ei seisku,iste mootorpidurit reguleerida Husqvarna volitatud hooldustökojas.

(Joon. 12)

Summuti

Summuti ülesandeks on hoida müratase vöimalikult madalaj suunata mootoriheitgaasid kasutajast eemaale.

Ärge kasutage seadet, kui summuti puudub voi on kahjustatud. Kahjustatud summuti tostab mürataset ja suurendab talekahu ohtu.

HOIATUS: Seadme tootamise ajal ja vahetult pārast tootamist ning mootori tühikägil tootamise ajal on summuti vaga kuum. Tulekahu valtimiseks olge taleohtlike materjalide ja/vōi aurude laheduses vaga ettevaatlik.

Ohutusnöuded kütuse käsitsemisel

HOIATUS: Enne seadme kasutamist lugege
läbi järgnevad hoiatused.

• Arge käivage toodet, kui toote pinnale on sattunud kutust vöi moctoröli. Eemaldage kutus/öli toote pinnalt ja laske tootel kuivada.
  Kui kutus satub roivastele, siis vahetage kohe riideid.
  Välftige kutuse sattumist nahale, see vöib pöhjustada kehavigastusi. Kui kutus satub kehale, puhastage piirkond seebi ja veega.

• Arge käivitage toodet, kui motor lekib. Kontrollige regulaarselt motori lekkekindlust.

• Olge kutuse käsitsemisel ettevaatlik. Kutus on tuleohtlik ja kutuse aurud on plahvatusohtlikud ning voivad pöhjustada kehavigastusi voi surma.

• Arge hingake sisse kutuseaure, see voib pohjustada kehavigastuse. Tagage piisav ohuvahetus.
• Arge suitsetage kutuse ega mootori laheduses.
• Arge asetage kuumi esemeid kutuse ega mootori lahedusse.
• Arge tankige kutust, kui mootor tootab.
• Enne tankimise alustamist veenduge, et mootor oleks külm.
• Enne tankimise alustamist avage aeglaselt kutusepaagi kork ja laske survel alaneda.
• Arge tankige mootorit siseruumis. Ebapiisav ouhahetus voib pohjustada lambumisest voi vingugaasimurgistusest tingitud kehavigastuse voi surma.
• Pingutage kutusepaagi korki korralikult. Pingutamata kutusepaagi kork pohjustab tulehtu.
• Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kutusepaagi taitmine.
• Arge tätte kutusepaaki täielikult. Soojuse möjul kutus paisub. Jätte kutusepaagi ülaserva vaba ruumi.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist lugege
läbi jargnevad hoiatused.

• Mootoriheitgaasid sisaldavad vingugaasi: Iohnatut, mrgist ja vaga ohtlikku gaasi. Arge kaivitage mootorit siserumis ega suletud alal.
• Enne toote hooldamist seisake mootor ja eemaldage süutekünla siutejuhe.
  Löikeosa hooldamisel kandke kaitsekindaid.
  Lökitera on väga terav ja voib kergesti pöhjustada
  loikevigastusi.
• Tootja heakskiiduta tarvikud ja muudatused toote juurest vovad põhjustada tõsiseid kehavigastusi voi surma. Arge muutke toodet. Kasutage tootja heakskiidetur davrikud.
  Kui todet regulaarselt ja oigesti ei hooldata, suureneb oigt, et toode saab kahjustada ja vobkedagi vigastada.
• Hooldage toodet ainult selle kasutusuhendi järgi. Muid hooldustöid tuleb lasta teha Husqvarna heakskiiduga hooldustökojas.
• Laske toodet regulaarselt hooldada Husqvarna heakskiiduga hooldustookojas.
• Asendage kahjustatud, kulunud ja katkised osad.

Kokkupanek

Käepideme kokkupanek

1. Pange alumise käepideme allosa tihvtid avadesse, nagu joonisel nāidatud. Asetage poldiavad kohakuti ning paigaldage poldid, sibid ja nupud. Keerake nupud korralikult kinni. (Joon. 13)
2. Asetage alumise käepideme avad kohakuti juhtraua avadega ning paigaldage poldid, seibid ja nupud. Paremale paigaldage ka kāvitusnöör i aas. Keerake nupud korralikult kinni. (Joon. 14)
3. Kasutage kaasasolevaid juhtmehoidikuid ja kinnitage juhtmed käepideme külge. (Joon. 15)

Märkus: Veenduge, et kaablid poleks liigselt pingul.

Käepideme korguse reguleerimine

1. Keerake alumised hoovad lahti. (Joon. 16)
2. Eemaldage nupp, seib ja kruvi.
3. Käepideme saab seada 2 eri körgusele. Seadke käepide sobivale körgusele, paigaldades kinnituskruvi ñte kahest avast. (Joon. 17)

4. Paigaldage kruvi ja nupp.

5. Lükake nuppe ülespoole käepideme suunas, kuni need peatuvd ja kölab klöpsatus. Keerake hoovad korralikult kinni. (Joon. 18)

Muruniiduki seadmine transportasendisse

1. Eemaldage rohukogur.
2. Keerake lahti ülemise käepideme nupud ja pörake käepide alla. (Joon. 19)
3. Keerake alumised hoovad lahti.
4. Liigutage nupud toote vasakul ja parental küljel olevatesse soonetesse. (Joon. 20)
5. Keerake käepide ettepuole. (Joon. 21)

Toote seadmine tooasendisse

1. Tostke juhtrauda, kuni alumine käepide lukustub tooa sendisse. (Joon. 22)
2. Liigutage nuppusid üles käepideme suunas, kuni need peatuvd ja kostub klöpsatus.
3. Keerake nupud korralikult kinni. (Joon. 23)
4. Tostke juhtraua ülemist osa.
5. Keerake nupud korralikult kinni. (Joon. 24)

Rohukoguri kokkupanek

1. Asetage rohukoguri ülemine osa rohukoguri alumise osa peale. (Joon. 25)

2. Kinnitage rohukoguri raam klambritega. (Joon. 26)

3. Kergitage tagakaant.

4. Kinnitage rohukoguri konksud raami ülaservale. (Joon. 27)
5. Asetage rohukoguri alaosa muru valjaviskekanalisse.

Töö

Sissejuhatus

HOIATUS: Enne seadme kasutamist lugege pohjalikult labi ohutust puudutav jaotis.

Husqvarna Connect

Husqvarna Connect on mobilidseseadmetele melaedud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsionaussuse:

Täiendav toteteave.
Toote osade ja hoolduse alan teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadige Husqvarna Connect rakendus om mobiilsideseadmesse.
2. Registreeruge Husqvarna Connect rakenduses.
3. Toote uhendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Enne toote kasutamist

1. Lugege kasutusjuhend pohjalikult labi, et koik juhised oleksid täesti arusaadavad.
2. Veenduge, et lõikeosa oleks öigesti kinnitatud ja reguleeritud. Vt jaotist Lõikeosa kontrollimine Ik 91.
3. Täitke kütusepaak. Vt jaotist Kütuse tankimine Ik 89.
4. Täitke ŋlipaak ja kontrollide olitaset. Vt jaotist ŋlitaseme kontrollimine Ik 91.

Kütuse tankimine

Vöimaluse korral kasutage keskkonnasästlikkubensi/alkulaatbensi. Kui keskkonnasästlik voik alkulaatbensi pole saadaval, kasutage kvaliteetset plivaba bensi vi plibensi, mille oktaaniary on vahemalt 90.

ETTEVAATUST: Arge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). See voib toodet kahjustada.

1. Surve vabastamiseks avage kutusepaagi kork aeglaselt.

2. Lisage kutust aeglaselt kutusenoust. Mahavalgumise korral eemaldage osa kutust lapiga ja laske ülejäänul ára kuivada.

3. Puhastage kutusepaagi korgi umbrus.

4. Pingutage kutusepaagi korki korralikult. Pingutamata kutusepaagi kork pohjustab tuleohtu.
5. Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kutusepaagi taitmine.

Löikaniskörguse reguleerimine

1. Löikamiskörguse suurendamiseks tommake lõikamiskörguse hooba tagasisuunas.
2. Löikamiskörguse vähendamiseks lükake lõikamiskörguse hooba edasisuunas. (Joon. 28)

ETTEVAATUST: Arge seadistage Iokamiskorgust liiga madalaks. Kui muru pole tasane, voivad loiketerad puutada vastu maad.

Toote käivitamine

1. Veenduge, et sutejuhe ja sutekeunal oleksid omavahel uhendatud.

2. toote esmakäivitamisel vajutage kutusepumpa vis korda. Järgmine kord vajutage toote käivitamisel kutusepumpa kolm korda.

3. Olge toote taga.

4. Hoidke mootori pidurikäepidet juhtraua vastas. (Joon. 29)

5. Hoidke starteri noori käepidet paremas kaes.
6. Tömmake starteri noöri valjasuunas, kuni tunnete vastujóudu.
7. Tömmake hooga, nii et mootor käivitub.

HOIATUS: Käivitusnööri ei tohi kerida käe ümber.

Veo kasutamine ratastel (LC 140S)

Lukake veo käepidet juhtraua suunas. (Joon. 30)
- Enne toote tagasisuunas tombamist vabastage vedu ja likake toodet umbes 10 cm edasisuunas.
- Veo vabastamiseks vabastage veo käepide năiteks siis, kui lahrenete takistusele.

Toote seiskamine

Ve peatamiseks vabastage veojou käepide.
- Mootori seiskamiseks vabastage mootoripiduri käepide.

Hea tulemuse saavutamine

• Kasutage vahedat loiketera. Nuri tera annab ebauhtase tulemuse ja muru ligoatud osa muutub kollakes. Terav loiketera on nuri teraga vorrendes energiasaaastlikum.
  Löigake kuni pool muru pikkusest. Nii te kõigepealt kõrgele reguleeritud lõikamiskörgusega. Vaadake

tulemust ja seadistage loikamiskorgus soovitud madalamale tasemele. Kui muru on vaga pikk, soitke aeglaselt ja vajadusel niitke kaks korda.

• Niitke iga kord erinevas suunas, et āra hoida triipude tekkimist murule.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hoodamist lugege pohjalikult labi ohutust puudutav peatukk.

Toote hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundiku remondi- ja hooldustoo. Kui edasimuulj, kellelt toote ostsite, pole hooldustoo:koda, kusige neitt tevet lahima hooldustookoja kohta.

Houldusskeem

Hooldusintervallide arvutamisel on aluseks vōetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata.

Tarniga (^*) tähistatud hoildustöde kohta leiate juhised peatükist Toote ohutusseadised Ik 87.

Hooldamine	Üks kordpääves	Üks kordnädalas	Üks kordkuus
Üldkontrolli LABiViiimine	X
Ölitaseme kontrollimine	X
Toote puhastamine	X
Löikeosa kontrollimine	X
Löikekorpus kontrollimine*	X
Moororipiduri kä Epideme kontrollimine*	X
Veojōu (siduritrossi) kontrollimine ja reguleerimine	X
Summuti kontrollimine*		X
Süütekünla kontrollimine		X
Ölivahetus (esmalt pärast 5 toötundi, seejärel iga kord 50 toötunjärel)			X
Vahetage öhufilter.			X
Kütusesüsteemi kontrollimine			X

Uldulevaatuse labivimine

Veenduge, et koki toote mutrid ja kruvid oleksid korralikult kinni pingutatud.

• Eemaldage lehed, muru ja pori harja abil.
  Veenduge, et mootori peal asuv ohuvotuava oleks takistustest vaba.
• Arge kasutage seadme puhastamiseks survepesurit.
• Kui kasutate toote puhastamiseks vett, ärge suunake vett otse mootorile.

Löikekorpuse siseppinnapuhastamine

ETTEVAATUST: Kui toode on asetatud selliselt, et ñhufilter jäab allapoole, vöib mootor kahjustada saada.

1. Loputage liokekorpuse sisepinda veega.

Löikeosa kontrollimine

HOIATUS: Tahtmatu käivitamise
ärahoidmises eemaldage sütekünlalt
sütejuhe.

HOIATUS: Lõikeosa hoodamisel kandke kaitsekindaid. Lõiketera on vaga terav ja voib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mörade suhtes.
   Kahjustatud lõikeosa tuleb alati valja vahetada.
2. Kontrollige, kas loiketera on kahjustatud voi nuri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode pörkub vastu eset, mis pöhjustab toote seiskumise, vahetage valja kahjustatud lõiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada vöi tuleb see valja vahetada.

Löketera vahetamine

1. Lukustage lokietera mone puuklotsiga. (Joon. 31)
2. Eemaldage lokietera polt.
3. Eemaldage lokietera.
4. Eemaldage loiketera tugi ja polt ning kontrollige, kas esineb kahjustusi.
5. Kontrollige mootori völli ja veenduge, et see poleks väändunud.
6. Uue loiketera kinnitamisel suunake nurksed otsad loikekorpuse poole. (Joon. 32)
7. Veenduge, et Ioketera ja mootori volli kese oleksid kohakuti.
8. Lukustage lõiketera mõne puuklotsiga. Kinnitage vedruseib ning pingutage polti ja seibi momendiga 45-60 Nm. (Joon. 33)
9. Keerake tera käega, veendumaks, et see pörleb vabalt.

HOIATUS: Kasutage tugevaid kindaid.
Löiketera on väga terav ja vöib kergesti
pöhjustada löikevgastusi.

1. Tera katsetamiseks käivitage toode. Kui tera on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahul Dav.

Ölitaseme kontrollimine

ETTEVAATUST: Liiga modal ölitase voib mootorit kahjustada. Enne toote käivitamist kontrollige ölitaset.

1. Asetage toode tasasele pinnale.

2. Eemaldage òilpaagi kork koos kinnitatud mõötevardaga.

3. Puhastage mõtevarras ölist.

4. Ōlitaseme öigesti moötmiseks asetage mötevarras täies pikkuses ölipaaki.
5. Eemaldage olivarras.
6. Vaadake mõtevardalt òlitaset.
7. Kui olitase on madal, lisage mootorioli ja kontrollige olitaset uuesti.

Mootorioli vahetamine

HOIATUS: Vahetult pärast mootori
seiskamist on mootoriövi väga kuum. Enne
mootoriövi valjutamist laske mootorih maha
jahtuda. Kui mootoriövi satub nahale,
puhastage piirkond vee ja seebiga.

1. Kasutage toodet, kuni kutusepaak on tuhi.
2. Eemaldage sutekünla sutejuhe.
3. Eemaldage olipaagi kork.
4. Asetage toote alla mōni mahuti, kuhu mootorioli saaks valguda.
5. Kallutage toodet, et motorioli valguks olipaagist välja.
6. Lisage uut mootorioli (vt jaotises Tehnilised andmed Ik 92 soovitatud tüpi).
7. Kontrollige ņlitaset. Vt jaist Šlitaseme kontrollimine Ik 91.

Ohufilter

Pikemat aega kasutud ohufiltr ei saa enam taiesti puhtaks. Vahetage ohufiltr regulaarselt.

Märkus: Kahjustatud ohuifilter tuleb alati välja vahetada.

Vahtkummist plastfiltri puhasamine

1. Eemaldage ñhufiltri kate ja vahtkummist plastfilter.
2. Puhastage vahtkummist plastfiltrit seebi ja veega.
3. Loputage vahtkummist plastfiltrit puhtas vees.
4. Pigistage vahtkummist plastfiltrist vesi valja ja laske sel kuivada.

ETTEVAATUST: Arge kasutage suruohku. See voib vahtkummist plastfiltrit kahjustada.

1. Määrige vahtkummist plastfiltrit mootoriöla.
2. Ülendiigse öli eemaldamiseks suruge vahtkummist plastfiltrile riidetükk.
3. Asetage ñhufilter tagasi. Veenduge, et ñhufilter liibuks tihedalt vastu ñhufiltri hoidikut.
4. Asetage ohuifiltri kate tagasi.

ETTEVAATUST: Kasutage alati soovitatud tuupi sutekuunalt. Vale tuupi sutekuunal vob todet kahjustada.

• Kontrollige sütekünalt, kui mootori voimsus on kadal, mootor ei käivitu kergesti vöi ei tõta tühikäigul korralikult.
• Süutekünla elektroodidele võrainete kogunemise ohu vähendamiseks tätte järgmisi juhiseid.

a) Veenduge, et tuhikäigu pörete arv on öigesti seadistatud.
b) Veenduge, et kutusesegu oleks Óige.
c) Veenduge, et ñhufilter oleks puhas.

Kui suutekuunal on märdunud, puhastage see ja kontrollige, kas elektroodide vahe on öige, vt jaotist Tehnilised andmed Ik 92. (Joon. 34)
Vajaduse korral vahete sutekuunal valja.

Kütusesüsteemi kontrollimine

• Kontrollige kutusepaagi korki ja selle tihendit kahjustuste suhtes.

• Kontrollige kutusevoolukit lekete suhtes. Kahjustatud kutusevoolik laske hooldustökojas valja vahetada.

Siduritrossi reguleerimine

Kui vedu on aeglane, tuleb siduritrossi reguleerida.

1. Siduritrossi pikkuse reguleerimiseks kinnitage see veo kaepideme vastavasse avasse. Veokiruse suurendamiseks luhendage siduritrossi. Veokiruse vahendamiseks pikendage siduritrossi. (Joon. 35)
   Markus: Kui vedu on sisse lulitatud siis, kui te veo kaepidet ei tomba, tuleb siduritrossi pikendada.
2. Veokiiruse vaheseks reguleerimiseks keerake reguleerismiskruvi. Veokiiruse suurendamiseks keerake reguleerismiskruvi vastupäeva. Veokiiruse vahendamiseks keerake reguleerismiskruvi vastupäeva. (Joon, 36)

Kui vedu on aeglane ka pärast reguleerimist, laske hooldustökojas veorihm valja vahetada.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoistamine

Toote ja kutuse transportimisel ning hoistamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest voi boileritest pärit sädemed ja lahtine leek vōivad pöhjustada tulekahju.
Kütuse transportimiseks ja hoiustamiseks kasutage heaksiidetud mahuteid.
Toote pikaks ajaks houle panemisel tuhendage eelnevalt kutusepaak. Korvaldage kutus spetsiales jaatmejaamas.
- Transportimisel kinnitage toode ohutult, et ara hoida kahjustusi ja onnetusi.

• Hoidke toodet lukustud kohas, kus sellele ei päase juurde lapsed ega volitamata isikud.
• Hoidke toodet kuivas kohas, mis ei kulmu.

Korvaldamine

Järgige kohlåkke jättmekättluseeskirju ja kehtivaid seadusi.
- Kemikaalid (nt mootorioli ja kutus) kōrvaldage hoolduskeskuses vōi spetsiaalses jäätmejaamas.
Kui toedet enam ei kasutata, toimetage see Husqvarna edasimüjale vöi körvaldage see taaskasutuskeskuses.

Tehnilised andmed

Tehnilised andmed

	LC 140	LC 140S
Mooter
Kaubamärk	Briggs & Stratton	Briggs & Stratton
Silindrimaht, cm3	125	125
Kiirus, p/min	2900 ±100	2900 ±100
Mootori nimivöimsus, kW29	1,8	1,8
Süūtesüsteem
Süüteküünal	Champion XC92YC	Champion XC92YC
Elektroodide vahe, mm	0,5	0,5
Kütuse-/määrmissüsteem
Bensiinipaagi maht, l	0,8	0,8
Ölipaagi maht, liitrit	0,5	0,5
Mootoriöli	SAE 30	SAE 30
Mass
Tühjade paakidega, kg	24,5	27
Müratasemed 30
Helitugevuse tase, dB(A)	94	94
Müravöimsustase, garanteeritud LWA dB(A)	94	94
Müratase 31
Helirōhutase kasutaja körva juures, dB(A)	80	80
Vibratsoonitase 32
Käepide, m/s2	9,4	9,4
Löikamine
Löikekörgus, mm	25-75	25-75
Löikamislaius, mm	40	40
Tera	Kogur	Kogur
Toote number	5873863-10	5873863-10
Rohukoguri maht liitrites	50	50
Drive
Kiirus, km/h	-	4,0

EU vastavusdeklaratsion

Husqvama AB, SE-561 82 Huskvarna, Rootsi, tel:

[phone], kinnitab kaesolevaga, et muruniidukid

Husqvama LC 140 ja LC 140S alates seerianumbrist

14xxxxxxxxx vastavad jargmiste NÖUKOGU

2006/42/EU (17. mai 2006), masinadirektiiv;
2014/30/EL (26. veebruar 2014), elektromagnetilise ühilduvuse direktiv;
2000/14/EU (8. mai 2000), müradirektiiv.

Mura kohta leiate teavet tehniliste andmete osast.

Rakendatud on järgmisi standardeid:

ISO 5395, ISO 11094, EN 55012

Kui pole margitud teisiti, moeldakse ülalpool loettud standardite all nende kõige viimaseid avalatudersione.

Teavitatud asutus: 0404, SMP Svensk Maskinprovning

AB, Box 7035, SE-750 07 Uppsala on esitanud

vastavushindamisega seonduvad aruanded, nagu on noutud NÖUKOGU 8. mai 2000. aasta

(Husqvarna AB volitatud esindaja, tehnilise

dokumentatsiooni vastutav juht)

Sisälto

Johdanto. 95

Turvallisuus. 96

Asentaminen. 98

Kayttö. 99

Huolto. 100
