BEDIENUNGSANLEITUNG LC153S HUSQVARNA

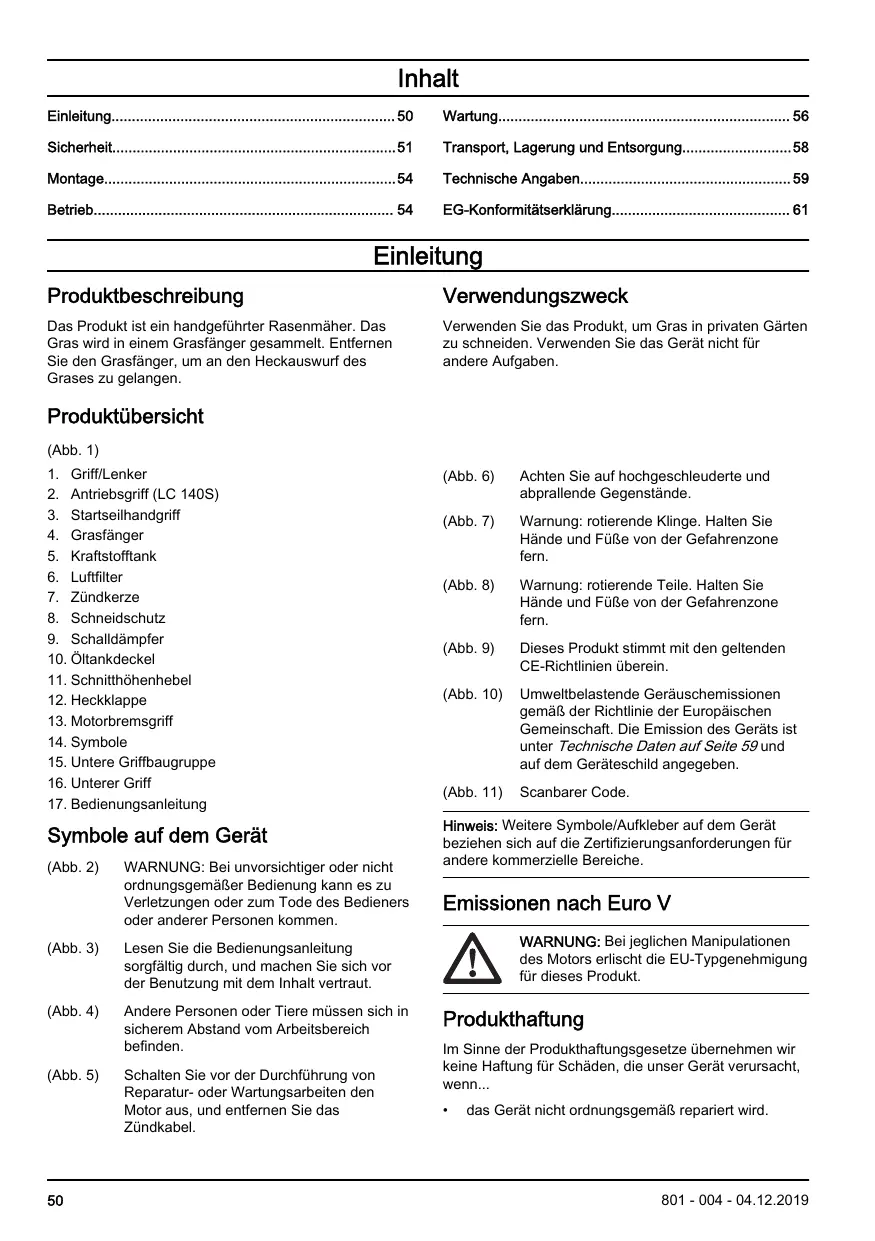

Inhalt Einleitung 50

Transport, Lagerung und Entsorgung58

Technische Angaben 59

EG-Konformitätserklärung 61

Einleitung Produktbeschreibung

Das Produkt ist ein handgeführter Rasenmäher. Das Gras wird in einem Grasfänger gesammelt. Entfernen Sie den Grasfänger, um an den Heckauswurf des Grases zu gelangen.

Verwenden Sie das Produkt, um Gras in privaten Gärten zu schneiden. Verwenden Sie das Gerät nicht für andere Aufgaben.

Produktübersicht (Abb. 1) 1. Griff/Lenker 2. Antriebsgriff (LC 140S) 3. Startseilhandgriff 4. Grasfänger 5. Kraftstofftank 6. Luftfilter 7. Zündkerze 8. Schneidschutz 9. Schalldämpfer 10. Öltankdeckel 11. Schnitthöhenhebel 12. Heckklappe 13. Motorbremsgriff 14. Symbole 15. Untere Griffbaugruppe 16. Unterer Griff 17. Bedienungsanleitung

Achten Sie auf hochgeschleuderte und abprallende Gegenstände.

Warnung: rotierende Klinge. Halten Sie Hände und Füße von der Gefahrenzone fern.

Warnung: rotierende Teile. Halten Sie Hände und Füße von der Gefahrenzone fern.

Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.

Umweltbelastende Geräuschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Geräts ist unter Technische Daten auf Seite 59 und auf dem Geräteschild angegeben.

Symbole auf dem Gerät

Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für andere kommerzielle Bereiche.

WARNUNG: Bei unvorsichtiger oder nicht ordnungsgemäßer Bedienung kann es zu Verletzungen oder zum Tode des Bedieners oder anderer Personen kommen.

Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich vor der Benutzung mit dem Inhalt vertraut.

Andere Personen oder Tiere müssen sich in sicherem Abstand vom Arbeitsbereich befinden.

Schalten Sie vor der Durchführung von Reparatur- oder Wartungsarbeiten den Motor aus, und entfernen Sie das Zündkabel.

Emissionen nach Euro V WARNUNG: Bei jeglichen Manipulationen des Motors erlischt die EU-Typgenehmigung für dieses Produkt.

Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn... •

das Gerät nicht ordnungsgemäß repariert wird.

801 - 004 - 04.12.2019

das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind. ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird.

Sicherheit Sicherheitsdefinitionen

Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen.

WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind.

Allgemeine Sicherheitshinweise WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen. •

Dieses Gerät ist gefährlich, wenn es falsch bedient wird oder Sie unvorsichtig sind. Wenn die Sicherheitshinweise nicht befolgt werden, kann dies zu Verletzungen oder zum Tod führen. Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, zu reduzieren, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Geräts ihren Arzt und den Hersteller des Implantats konsultieren. Lassen Sie immer Vorsicht walten, und arbeiten Sie mit gesundem Menschenverstand. Wenn Sie sich nicht sicher sind, wie Sie das Gerät in einer bestimmten Situation zu bedienen ist, unterbrechen Sie die Arbeit und wenden sich an Ihren Husqvarna Händler, bevor Sie fortfahren. Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

801 - 004 - 04.12.2019

Halten Sie das Gerät sauber. Stellen Sie sicher, dass Symbole und Aufkleber deutlich lesbar sind. Lassen Sie keine andere Person das Gerät verwenden, es sei denn, Sie haben sich zuvor vergewissert, dass diese Person den Inhalt der Bedienungsanleitung gelesen und verstanden hat. Lassen Sie nicht zu, dass Kinder das Gerät verwenden. Halten Sie Kinder vom Arbeitsbereich fern. Es muss immer ein verantwortlicher Erwachsener anwesend sein. Erlauben Sie nicht, dass Personen ohne Kenntnis der Anweisungen das Gerät bedienen. Stellen Sie sicher, dass Personen mit verminderter physischer oder psychischer Leistungsfähigkeit dieses Gerät nicht unbeobachtet verwenden. Es muss immer ein verantwortlicher Erwachsener anwesend sein. Verwenden Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen. Dies wirkt sich negativ auf Ihre Sehkraft, Ihre Aufmerksamkeit sowie Ihr Koordinations- und Urteilsvermögen aus. Verwenden Sie das Gerät nicht, wenn es defekt ist. Verändern oder verwenden Sie dieses Gerät nicht, wenn die Möglichkeit besteht, dass andere es verändert haben.

Sicherheit im Arbeitsbereich WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen. • •

Entfernen Sie Gegenstände wie Äste, Zweige und Steineaus dem Arbeitsbereich, bevor Sie das Produkt verwenden. Gegenstände, die auf die Schneidausrüstung treffen, können herausgeschleudert werden und Personen und Gegenständen Schaden zufügen. Halten Sie andere Personen und Tiere in einem sicheren Abstand zum Produkt. Benutzen Sie das Produkt niemals bei schlechtem Wetter wie Nebel, Regen, starkem Wind, intensiver Kälte und bei der Gefahr eines Blitzeinschlags. Die Verwendung des Produkts bei schlechtem Wetter oder an feuchten oder nassen Stellen ist anstrengend. Schlechtes Wetter kann gefährliche Zustände wie rutschige Oberflächen verursachen.

Achten Sie auf Personen, Gegenstände und Situationen, die einen sicheren Betrieb des Produkts verhindern könnten. Achten Sie auf Hindernisse wie Wurzeln, Steine, Zweige, Löcher und Gräben. Langes Gras kann Hindernisse verdecken. Das Mähen von Gras an Steigungen kann gefährlich sein. Verwenden Sie das Produkt nicht in einem Gelände mit einer Neigung von mehr als 15°. Betreiben Sie das Produkt quer zum Hang. Bewegen Sie sich nicht nach oben und nach unten. Seien Sie vorsichtig, wenn Sie um versteckte Ecken oder Objekte herum fahren, die Ihre freie Sicht verhindern.

Arbeitssicherheit WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen. • • • •

Verwenden Sie dieses Produkt nur zum Mähen von Rasenflächen. Es ist nicht erlaubt, das Produkt für andere Aufgaben zu verwenden. Benutzen Sie eine persönliche Schutzausrüstung. Siehe Persönliche Schutzausrüstung auf Seite 52. Stellen Sie sicher, dass Sie wissen, wie der Motor in einem Notfall schnell gestoppt werden kann. Starten Sie den Motor niemals in einem geschlossenen Raum oder in der Nähe von brennbarem Material. Die Motorabgase sind heiß und können Funken enthalten, die einen Brand verursachen können. Starten Sie das Produkt nicht, bevor die Klinge und alle Abdeckungen korrekt befestigt sind. Eine falsch befestigte Klinge kann sich lösen und Personenschaden verursachen. Stellen Sie sicher, dass die Klinge nicht auf Gegenstände wie Steine und Wurzeln trifft. Dies kann die Klinge beschädigen und die Motorwelle verbiegen. Eine verbogene Achse führt zu starken Vibrationen und birgt ein hohes Risiko, dass die Klinge sich löst. Wenn die Klinge auf ein Objektiv trifft oder Vibrationen auftreten, müssen Sie das Produkt sofort abstellen. Ziehen Sie das Zündkabel von der Zündkerze ab. Untersuchen Sie das Produkt auf beschädigte Teile. Reparieren Sie Schäden oder lassen Sie einen autorisierten Kundendienst die Reparatur durchführen. Befestigen Sie die Motorbremse niemals fest am Griff, wenn der Motor läuft. Stellen Sie das Produkt auf eine stabile, flache Oberfläche und starten Sie es. Stellen Sie sicher, dass die Klinge nicht den Boden oder ein anderes Objekt berührt. Bleiben Sie immer hinter dem Produkt, wenn Sie es betreiben.

Lassen Sie alle Räder auf dem Boden bleiben und halten Sie den Griff mit 2 Händen, wenn Sie das Produkt betreiben. Halten Sie Hände und Füße von den rotierenden Rasenmäherklingen fern. Kippen Sie das Produkt nicht, wenn der Motor läuft. Seien Sie vorsichtig, wenn Sie das Produkt nach hinten ziehen. Heben Sie das Produkt nicht hoch, wenn der Motor läuft. Wenn Sie das Produkt anheben müssen, schalten Sie zunächst den Motor aus und ziehen Sie das Zündkabel von der Zündkerze ab. Gehen Sie nicht rückwärts, wenn Sie das Produkt betreiben. Stellen Sie den Motor ab, wenn Sie sich über Bereiche ohne Gras bewegen, zum Beispiel Wege aus Kies, Stein und Asphalt. Rennen Sie nicht mit dem Produkt, wenn der Motor läuft. Gehen Sie immer, wenn Sie das Produkt benutzen. Stellen Sie den Motor ab, bevor Sie die Schnitthöhe verändern. Verändern Sie die Einstellungen niemals, wenn der Motor läuft. Lassen Sie das Produkt niemals aus den Augen, wenn der Motor läuft. Stellen Sie den Motor ab und stellen Sie sicher, dass sich die Schneidausrüstung nicht dreht.

Sicherheitshinweise für den Betrieb Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen. •

Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihrem Händler bei der Auswahl der richtigen Ausrüstung unterstützen. Tragen Sie einen Gehörschutz, wenn der Geräuschpegel höher als 85 dB ist Tragen Sie rutschfeste Sicherheitsstiefel oder schuhe. Verwenden Sie keine offenen Schuhe, und gehen Sie nicht barfuß. Tragen Sie schwere, lange Hosen. Tragen Sie bei Bedarf Schutzhandschuhe, beispielsweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung.

Sicherheitsvorrichtungen am Gerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen. •

Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen.

801 - 004 - 04.12.2019

Führen Sie regelmäßig eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an Ihre Husqvarna-Servicewerkstatt.

So überprüfen Sie den Schneidschutz Der Schneidschutz verringert Vibrationen im Gerät und das Verletzungsrisiko durch die Klinge.

Untersuchen Sie die Schneidewerkabdeckung, um sicherzustellen, dass es keine Beschädigungen wie zum Beispiel Risse gibt.

Motorbremsgriff Der Motorbremshebel stoppt den Motor. Wenn der Motorbremshebel losgelassen wird, stoppt der Motor. Um eine Inspektion der Motorbremse durchzuführen, starten Sie den Motor und lassen dann den Motorbremshebel los. Wenn der Motor nicht innerhalb von 3 Sekunden stoppt, lassen Sie die Motorbremse von einer autorisierten Husqvarna Servicewerkstatt einstellen.

(Abb. 12) Schalldämpfer Der Schalldämpfer senkt den Geräuschpegel so weit wie möglich und hält die Abgase des Motors vom Anwender fern. Verwenden Sie das Gerät nicht, wenn der Schalldämpfer fehlt oder defekt ist. Ein defekter Schalldämpfer erhöht den Geräuschpegel und die Brandgefahr. WARNUNG: Der Schalldämpfer wird während und nach Gebrauch und wenn der Motor im Leerlauf läuft, sehr heiß. Seien Sie in der Nähe von entzündlichen Materialien und/oder Dämpfen besonders vorsichtig, um Brandgefahr zu verhindern.

Sicherer Umgang mit Kraftstoff WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen. •

Starten Sie das Gerät nicht, wenn sich Kraftstoff oder Öl darauf befindet. Entfernen Sie den unerwünschten Kraftstoff bzw. das Öl und lassen Sie das Gerät trocknen. Wechseln Sie sofort die Kleidung, wenn Sie Kraftstoff darauf verschütten. Lassen Sie keinen Kraftstoff auf Ihren Körper gelangen, denn dies kann zu Verletzungen führen. Wenn Kraftstoff auf Ihre Haut gelangt, waschen Sie diesen mit Wasser und Seife ab.

801 - 004 - 04.12.2019

Starten Sie das Gerät nicht, wenn der Motor undicht ist. Überprüfen Sie den Motor regelmäßig auf Undichtigkeiten. Gehen Sie vorsichtig mit Kraftstoff um. Kraftstoff ist feuergefährlich, und die Dämpfe sind explosiv und können zu Verletzungen oder sogar zum Tod führen. Atmen Sie die Kraftstoffdämpfe nicht ein, denn sie sind gesundheitsschädigend. Achten Sie auf ausreichende Belüftung. Rauchen Sie nicht in der Nähe des Kraftstoffs oder des Motors. Stellen Sie keine heißen Gegenstände in der Nähe des Kraftstoffs oder Motors ab. Füllen Sie keinen Kraftstoff nach, während der Motor läuft. Vergewissern Sie sich, dass der Motor abgekühlt ist, bevor Sie Kraftstoff nachfüllen. Öffnen Sie vor dem Nachfüllen den Tankdeckel langsam und lassen Sie den Druck vorsichtig entweichen. Füllen Sie keinen Kraftstoff in den Motor, wenn Sie sich in einem Innenraum befinden. Eine mangelhafte Luftzirkulation kann zu schweren oder tödlichen Verletzungen durch Ersticken oder eine Kohlenmonoxidvergiftung führen. Schrauben Sie den Kraftstofftankdeckel fest zu. Wenn der Tankverschluss nicht fest zugeschraubt ist, besteht Feuergefahr. Bewegen Sie das Produkt vor dem Starten mindestens 3 m von der Stelle fort, an der Sie den Tank befüllt hatten. Füllen Sie den Kraftstofftank nicht vollständig auf. Durch Hitze dehnt sich der Kraftstoff aus. Lassen Sie deshalb einen Freiraum im oberen Bereich des Kraftstofftanks.

Sicherheitshinweise für die Wartung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen. •

Die Abgase des Motors enthalten Kohlenmonoxid, ein geruchloses, giftiges und sehr gefährliches Gas. Starten Sie den Motor nicht in Innenräumen oder in geschlossenen Räumen. Bevor Sie an dem Produkt eine Wartung durchführen, schalten Sie den Motor aus und ziehen Sie das Zündkabel von der Zündkerze ab. Tragen Sie Schutzhandschuhe, wenn Sie an der Schneidausrüstung eine Wartung durchführen. Die Klinge ist sehr scharf und man schneidet sich sehr leicht. Zubehörteile und Änderungen am Produkt, die vom Hersteller nicht genehmigt wurden, können zu schweren Verletzungen oder zum Tod führen. Verändern Sie das Produkt nicht. Verwenden Sie immer Teile, die vom Hersteller genehmigt wurden.

Wenn die Wartung nicht ordnungsgemäß und regelmäßig erfolgt, erhöht sich die Verletzungsgefahr und das Risiko für eine Beschädigung des Produkts. Führen Sie die Wartung nur gemäß dieser Betriebsanleitung durch. Alle anderen

Wartungsarbeiten müssen von einer autorisierten Husqvarna Servicewerkstatt durchgeführt werden. Lassen Sie eine autorisierte Husqvarna Servicewerkstatt das Produkt regelmäßig warten. Ersetzen Sie beschädigte, abgenutzte oder defekte Teile.

Montage Für die Montage des Griffs 1. Setzen Sie die Stifte auf der Unterseite des unteren Griffs in die Löcher entsprechend den Angaben in der Abbildung ein. Richten Sie die Schraublöcher aus, und befestigen Sie die Schrauben, Unterlegscheiben und Knöpfe. Ziehen Sie die Knöpfe vollständig fest. (Abb. 13) 2. Richten Sie die Schraublöcher im Handgriff an den Löchern am unteren Griff aus, und befestigen Sie die Schrauben, Unterlegscheiben und Knöpfe. Befestigen Sie an der rechten Seite auch die Schlaufe des Startseils. Ziehen Sie die Knöpfe vollständig fest. (Abb. 14) 3. Verwenden Sie die beiliegenden Kabelhalterungen, um die Kabel am Griff zu befestigen. (Abb. 15) Hinweis: Stellen Sie sicher, dass die Spannung in den Kabeln nicht zu hoch ist.

So stellen Sie die Handgriffhöhe ein

2. Lösen Sie die Knöpfe auf dem oberen Griff und klappen Sie den Griff nach unten. (Abb. 19) 3. Lösen Sie die unteren Drehknöpfe. 4. Schieben Sie die Flügelmuttern zum unteren Ende der Nut an der linken und der rechten Seite des Produkts. (Abb. 20) 5. Klappen Sie den Griff nach vorn. (Abb. 21)

So bringen Sie das Gerät in die Betriebsposition 1. Heben Sie den Lenker an, bis der untere Griff in die Betriebsposition einrastet. (Abb. 22) 2. Bewegen Sie die Flügelmuttern nach oben in Richtung Griff, bis Sie den Anschlag erreichen und ein Klicken hören. 3. Ziehen Sie die Knöpfe vollständig fest. (Abb. 23) 4. Ziehen Sie den oberen Teil des Lenkers nach oben. 5. Ziehen Sie die Knöpfe vollständig fest. (Abb. 24)

So montieren Sie den Grasfänger

1. Lösen Sie die unteren Drehknöpfe. (Abb. 16) 2. Entfernen Sie Knopf, Unterlegscheibe und Mutter. 3. Der Griff kann auf 2 verschiedene Höhen eingestellt werden. Bringen Sie den Griff auf einer geeigneten Höhe mit der Befestigungsschraube in einem der beiden Löcher an. (Abb. 17) 4. Montieren Sie Schraube und Knopf. 5. Schieben Sie die Knöpfe nach oben in Richtung Griff, bis sie den Anschlag erreichen und ein Klicken zu hören ist. Ziehen Sie die Drehknöpfe fest an. (Abb. 18)

1. Befestigen Sie den oberen Teils des Grasfängers am unteren Teil des Grasfängers. (Abb. 25) 2. Befestigen Sie den Grasfängerrahmen mit den Klammern. (Abb. 26) 3. Heben Sie die hintere Abdeckung an. 4. Befestigen Sie die Haken am Grasfänger an der Oberkante des Chassis. (Abb. 27) 5. Setzen Sie den unteren Teil des Grasfängers in den Grasaustrittskanal.

So bringen Sie das Gerät in die Transportposition 1. Entfernen Sie den Grasfänger.

Betrieb Einleitung WARNUNG: Vor dem Betrieb des Gerätes müssen Sie die Sicherheitsinformationen lesen und verstehen.

Husqvarna Connect Husqvarna Connect ist eine kostenlose App für Ihr Mobilgerät. Die Husqvarna Connect App bietet erweiterte Funktionen für Ihr Gerät: • •

Erweiterte Produktinformationen Informationen über Produktteile und -wartung sowie entsprechende Hilfe dazu.

801 - 004 - 04.12.2019

So verwenden Sie Husqvarna Connect

ACHTUNG: Stellen Sie die Schnitthöhe nicht zu niedrig ein. Die Klingen können auf den Boden treffen, wenn die Oberfläche des Rasens nicht eben ist.

1. Laden Sie die Husqvarna Connect App auf Ihr Mobiltelefon. 2. Anmeldung bei der Husqvarna Connect App. 3. Befolgen Sie die Anweisungen in der Husqvarna Connect App, um sich zu verbinden und das Gerät zu registrieren.

Bevor Sie das Produkt in Betrieb nehmen 1. Lesen Sie die Bedienungsanleitung sorgfältig durch, und vergewissern Sie sich, dass Sie die Anweisungen verstehen.

So starten Sie das Produkt 1. Stellen Sie sicher, dass das Zündkabel mit der Zündkerze verbunden ist. 2. Beim ersten Start des Produkts drücken Sie die Kraftstoffpumpe 5-mal. Wenn Sie das Produkt das nächste Mal mit kaltem Motor starten, drücken Sie die Kraftstoffpumpe 3-mal. 3. Bleiben Sie hinter dem Produkt.

2. Untersuchen Sie die Schneidausrüstung, um sicherzustellen, dass sie ordnungsgemäß befestigt und eingestellt ist. Siehe So prüfen Sie die Schneidausrüstung auf Seite 56.

4. Halten Sie den Motorbremsgriff gegen den Lenker. (Abb. 29)

3. Füllen Sie es in den Kraftstofftank. Siehe So füllen Sie Kraftstoff ein auf Seite 55.

6. Ziehen Sie langsam das Starterseil, bis Sie etwas Widerstand spüren.

4. Füllen Sie den Öltank, und überprüfen Sie den Ölstand. Siehe So prüfen Sie den Ölstand auf Seite 57.

5. Ziehen Sie den Griff am Starterseilhandgriff mit Ihrer rechten Hand.

7. Kräftig ziehen, um den Motor anzulassen. WARNUNG: Wickeln Sie das Starterseil nicht um Ihre Hand.

So füllen Sie Kraftstoff ein Falls vorhanden, verwenden Sie schadstoffarmes Benzin/Alkylatbenzin. Wenn schadstoffarmes Benzin/ Alkylatbenzin nicht verfügbar ist, verwenden Sie ein qualitativ hochwertiges, bleifreies Benzin oder verbleites Benzin mit einer Oktanzahl von mindestens 90. ACHTUNG: Verwenden Sie kein Benzin mit einer geringeren Oktanzahl als 90 RON (87 AKI). Dies kann das Gerät beschädigen. 1. Öffnen Sie den Tankdeckel langsam, damit der Druck entweichen kann. 2. Füllen Sie langsam mit einem Kraftstoffkanister auf. Wenn Sie Kraftstoff verschütten, entfernen Sie ihn mit einem Tuch und lassen Sie den verbleibenden Treibstoff trocknen. 3. Säubern Sie den Bereich um den Tankdeckel herum. 4. Schrauben Sie den Kraftstofftankdeckel fest zu. Wenn der Tankverschluss nicht fest zugeschraubt ist, besteht Feuergefahr. 5. Bewegen Sie das Produkt vor dem Starten mindestens 3 m von der Stelle fort, an der Sie den Tank befüllt hatten.

So stellen Sie die Schnitthöhe ein

So treiben Sie die Räder an (LC 140S) • • •

So stoppen Sie das Produkt • •

801 - 004 - 04.12.2019

Um nur den Antrieb zu stoppen, lassen Sie den Antriebsgriff los. Um den Motor zu stoppen, lassen Sie den Motorbremsgriff los.

So erhalten Sie ein gutes Mähergebnis •

1. Bewegen Sie den Schnitthöhenhebel nach hinten, um die Schnitthöhe zu erhöhen. 2. Bewegen Sie den Schnitthöhenhebel nach vorne, um die Schnitthöhe zu verringern. (Abb. 28)

Drücken Sie den Antriebsgriff in die Richtung des Lenkers. (Abb. 30) Bevor Sie das Produkt nach hinten ziehen, kuppeln Sie den Antrieb aus und drücken Sie das Produkt ca. 10 cm vorwärts. Lassen Sie den Antriebsgriff los, um den Antrieb auszuschalten, z. B., wenn Sie sich in die Nähe eines Hindernisses bewegen.

Benutzen Sie immer eine scharfe Klinge. Eine stumpfe Klinge liefert ein unregelmäßiges Ergebnis, und die Schnittfläche des Grases wird gelb. Eine scharfe Klinge verbraucht außerdem weniger Energie als eine stumpfe Klinge. Schneiden Sie nicht mehr als ⅓ der Länge des Grases ab. Mähen Sie zuerst mit einer hohen Schnitthöhe. Überprüfen Sie das Ergebnis, und senken Sie die Schnitthöhe auf eine entsprechende Stufe. Wenn das Gras sehr lang ist, fahren Sie langsam und mähen bei Bedarf 2-mal. Mähen Sie bei jedem Mal in eine andere Richtung, um Streifen auf dem Rasen zu vermeiden.

Wartung Einleitung WARNUNG: Bevor Sie eine Wartung durchführen, müssen Sie das Kapitel über die Sicherheit lesen und verstehen. Für alle Wartungs- und Reparaturarbeiten am Produkt ist eine spezielle Schulung erforderlich. Wir garantieren die Verfügbarkeit von professionellen Reparaturen und Wartungsarbeiten. Wenn Ihr Händler keine Servicewerkstatt ist, sprechen Sie mit ihm, um

Informationen über die nächste Servicewerkstatt zu erhalten.

Wartungsplan Die Wartungsintervalle werden anhand der täglichen Nutzung des Produkts berechnet. Die Intervalle ändern sich, wenn das Produkt nicht täglich verwendet wird. Für Wartungsarbeiten, die mit * gekennzeichnet sind, siehe Anweisungen in Sicherheitsvorrichtungen am Gerät auf Seite 52.

Führen Sie eine allgemeine Inspektion durch

X Prüfen Sie den Ölstand

X Reinigen Sie das Produkt

X Prüfen Sie die Schneidausrüstung

X Prüfen Sie die Schneidewerkabdeckung*

X Prüfen Sie den Motorbremsgriff*

X Prüfen und justieren Sie den Antrieb (Kupplungsdraht)

Prüfen Sie den Schalldämpfer*

X Prüfen Sie die Zündkerze

Wechseln Sie das Öl (das erste Mal nach 5 Betriebsstunden und danach alle 50 Betriebsstunden)

X Den Luftfilter auswechseln

X Prüfen Sie den Kraftstofffilter

X So führen Sie eine allgemeine Inspektion durch

So reinigen Sie die Innenseite der Schneidewerkabdeckung

1. Leeren Sie den Kraftstofftank.

Stellen Sie sicher, dass alle Muttern und Schrauben am Gerät richtig angezogen sind.

So reinigen Sie das Produkt außen • • • •

Verwenden Sie einen Pinsel, um Blätter, Gras und Schmutz zu entfernen. Achten Sie darauf, dass der Lufteinlass auf der Oberseite des Motors nicht blockiert ist. Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger. Wenn Sie Wasser verwenden, um das Produkt zu reinigen, bringen Sie das Wasser nicht direkt auf den Motor auf.

2. Legen Sie das Produkt mit dem Schalldämpfer nach unten auf die Seite. ACHTUNG: Wenn das Produkt mit dem Luftfilter nach unten gelegt wird, kann der Motor beschädigt werden. 3. Spritzen Sie die Innenfläche der Schneidewerkabdeckung mit dem Wasserschlauch ab.

So prüfen Sie die Schneidausrüstung WARNUNG: Um ein unbeabsichtigtes Starten zu vermeiden, entfernen Sie das Zündkabel von der Zündkerze.

801 - 004 - 04.12.2019

WARNUNG: Tragen Sie Schutzhandschuhe, wenn Sie an der Schneidausrüstung eine Wartung durchführen. Die Klinge ist sehr scharf und man schneidet sich sehr leicht. 1. Prüfen Sie die Schneidausrüstung auf Beschädigungen oder Risse. Wechseln Sie eine beschädigte Schneidausrüstung unbedingt aus. 2. Schauen Sie sich die Klinge an, um festzustellen, ob sie beschädigt oder stumpf ist. Hinweis: Nach dem Schärfen muss die Klinge ausbalanciert werden. Lassen Sie eine Servicewerkstatt die Klinge schärfen, ersetzen und ausbalancieren. Wenn Sie auf ein Hindernis treffen, das das Produkt zum Halten bringt, ersetzen Sie die beschädigte Klinge. Lassen Sie die Werkstatt beurteilen, ob die Klinge geschliffen werden kann oder ersetzt werden muss.

2. Entfernen Sie den Öltankverschluss mit dem beigefügten Messstab. 3. Reinigen Sie den Messstab von Öl. 4. Tauchen Sie den Messstab vollständig in den Ölbehälter ein, um ein korrektes Bild über den Ölstand zu erhalten. 5. Entfernen Sie den Messstab. 6. Prüfen Sie den Ölstand am Messstab. 7. Wenn der Ölstand zu niedrig ist, füllen Sie Motoröl ein, und kontrollieren Sie den Ölstand erneut.

So tauschen Sie das Motoröl aus WARNUNG: Das Motoröl ist direkt nach dem Abstellen des Motors sehr heiß. Lassen Sie den Motor abkühlen, bevor Sie das Motoröl ablassen. Wenn Sie Motoröl auf Ihre Haut verschütten, reinigen Sie sie mit Wasser und Seife.

So tauschen Sie das Messer aus 1. Arretieren Sie die Klinge mit einem Holzblock. (Abb. 31)

1. Arbeiten Sie so lange mit dem Gerät, bis der Tank leer ist.

2. Entfernen Sie den Bolzen der Klinge.

2. Trennen Sie das Zündkabel von der Zündkerze.

3. Entfernen Sie die Klinge.

3. Entfernen Sie den Öltankdeckel.

4. Prüfen Sie die Halterung und den Bolzen der Klinge, um festzustellen, ob Beschädigungen vorliegen.

4. Stellen Sie einen Behälter unter das Gerät, um das Motoröl aufzufangen.

5. Prüfen Sie die Motorwelle, um sicherstellen, dass sie nicht geknickt ist.

5. Kippen Sie das Gerät, um das Öl aus dem Öltank ablaufen zu lassen.

6. Wenn Sie die neue Klinge montieren, zeigen die abgewinkelten Enden der Klinge in die Richtung der Schneidwerkabdeckung. (Abb. 32)

6. Füllen Sie ein Motoröl des Typs ein, der in Technische Daten auf Seite 59 empfohlen wird.

7. Stellen Sie sicher, dass das Messer mit der Mitte der Motorwelle ausgerichtet ist. 8. Arretieren Sie die Klinge mit einem Holzblock. Befestigen Sie die Federscheibe und ziehen Sie die Schraube und die Unterlegscheibe mit einem Drehmoment von 45–60 Nm an. (Abb. 33) 9. Drehen Sie die Klinge mit der Hand, um sicherzustellen, dass sie sich einwandfrei dreht. WARNUNG: Tragen Sie Sicherheitshandschuhe. Die Klinge ist sehr scharf und man schneidet sich sehr leicht. 10. Starten Sie das Produkt, um die Klinge zu prüfen. Wenn die Klinge nicht richtig befestigt ist, gibt es im Produkt Vibrationen oder das Schneidergebnis ist unbefriedigend.

So prüfen Sie den Ölstand ACHTUNG: Ein zu niedriger Ölstand kann den Motor beschädigen. Prüfen Sie den Ölstand, bevor Sie das Produkt starten. 1. Stellen Sie das Produkt auf einer ebenen Fläche ab.

801 - 004 - 04.12.2019

7. So prüfen Sie den Ölstand. Siehe So prüfen Sie den Ölstand auf Seite 57.

Luftfilter Ein Luftfilter, der über lange Zeit verwendet wurde, kann nicht vollständig gereinigt werden. Tauschen Sie den Luftfilter in regelmäßigen Abständen aus. Hinweis: Tauschen Sie einen beschädigten Luftfilter unbedingt aus.

So reinigen Sie den Schaumstofffilter 1. Entfernen Sie den Luftfilterdeckel und den Schaumstofffilter. 2. Reinigen Sie den Schaumstofffilter mit Seife und Wasser. 3. Spülen Sie den Schaumstofffilter in klarem Wasser ab. 4. Drücken Sie das Wasser aus dem Schaumstofffilter, und lassen Sie ihn trocknen. ACHTUNG: Benutzen Sie keine Druckluft. Sie kann den Schaumstofffilter beschädigen. 5. Schmieren Sie den Schaumstofffilter mit Motoröl ein.

6. Drücken Sie ein sauberes Tuch gegen den Schaumstofffilter, um unerwünschtes Öl zu entfernen. 7. Setzen Sie den Luftfilter wieder ein. Darauf achten, dass der Luftfilter vollständig die Luftfilterhalterung abdichtet. 8. Setzen Sie den Luftfilterdeckel wieder zurück.

So überprüfen Sie die Zündkerze ACHTUNG: Verwenden Sie stets den vom Hersteller empfohlenen Zündkerzentyp! Die Verwendung eines falschen Zündkerzentyps kann zu Schäden am Gerät führen. •

Überprüfen Sie die Zündkerze, wenn der Motor nur schwache Leistung bringt, sich nur schwer starten lässt oder im Leerlauf nicht ordnungsgemäß funktioniert. Wenn Sie diese Anweisungen befolgen, verringern Sie die Gefahr von unerwünschtem Material an den Elektroden der Zündkerze: a) Stellen Sie sicher, dass die Leerlaufdrehzahl richtig eingestellt ist. b) Vergewissern Sie sich, dass das Kraftstoffgemisch korrekt ist. c) Vergewissern Sie sich, dass der Luftfilter sauber ist. Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prüfen, ob der Elektrodenabstand korrekt ist, siehe Technische Daten auf Seite 59. (Abb. 34) Tauschen Sie die Zündkerze bei Bedarf aus.

Untersuchen Sie den Kraftstoffschlauch, um sicherzustellen, dass keine undichten Stellen vorhanden sind. Wenn der Schlauch beschädigt ist, lassen Sie ihn durch eine Servicewerkstatt austauschen.

So passen Sie das Kupplungsseil an Wenn sich der Antrieb langsam anfühlt, muss das Kupplungsseil angepasst werden. 1. Verbinden Sie das Kupplungsseil mit den verschiedenen Bohrungen am Antriebsgriff, um die Länge des Kupplungsseils einzustellen. Verringern Sie die Länge des Kupplungsseils, um die Antriebsdrehzahl zu erhöhen. Verlängern Sie das Kupplungsseil, um die Antriebsdrehzahl zu reduzieren. (Abb. 35) Hinweis: Wenn der Antrieb eingekuppelt ist, wenn Sie den Antriebsbügel nicht ziehen, ist es notwendig, den Kupplungsdraht zu verlängern. 2. Für eine kleine Anpassung der Antriebsdrehzahl drehen Sie die Einstellschraube. Um die Antriebsgeschwindigkeit zu erhöhen, drehen Sie die Einstellschraube gegen den Uhrzeigersinn. Um die Antriebsgeschwindigkeit zu reduzieren, drehen Sie die Einstellschraube im Uhrzeigersinn. (Abb. 36) Wenn sich der Antrieb nach der Einstellung immer noch langsam anfühlt, lassen Sie den Antriebsriemen von einer autorisierten Servicewerkstatt ersetzen.

So prüfen Sie die Kraftstoffanlage •

Prüfen Sie den Kraftstofftankdeckel und die Dichtung für den Tankdeckel, um sicherzustellen, dass keine Beschädigungen vorliegen.

Transport, Lagerung und Entsorgung Transport und Lagerung •

Für die Lagerung und den Transport des Produkts und des Kraftstoffs ist darauf zu achten, dass keine Lecks oder Dämpfe vorhanden sind. Funken oder offene Flammen, zum Beispiel von elektrischen Geräten oder einem Boiler, können ein Feuer auslösen. Verwenden Sie für die Lagerung und den Transport von Kraftstoff immer zugelassene Behälter. Leeren Sie den Kraftstofftank, bevor Sie das Produkt über einen längeren Zeitraum einlagern. Entsorgen Sie den Kraftstoff in einer geeigneten Abfallentsorgungsstelle. Sichern Sie das Produkt während des Transports ab, um Schäden und Unfälle zu vermeiden.

Bewahren Sie das Produkt in einem verschlossenen Bereich auf, um einen unerlaubten Zugriff durch Kinder oder andere Personen zu verhindern. Bewahren Sie das Produkt an einem trockenen und frostfreien Raum auf.

Befolgen Sie die örtlichen Recyclinganforderungen und geltenden Vorschriften. Entsorgen Sie alle Chemikalien, z. B. Motoröl oder Kraftstoff, in einer Servicewerkstatt oder in einer geeigneten Abfallentsorgungsstelle. Wenn Sie das Produkt nicht mehr benutzen, senden Sie es an einen Husqvarna Händler oder entsorgen Sie es in einer Wiederverwertungsanlage.

801 - 004 - 04.12.2019

Technische Angaben Technische Daten LC 140

LC 140S Briggs & Stratton

Motor Marke Hubraum,

Nennleistung des Motors, kW17

Gemessener Schallleistungspegel dB (A)

Schallleistungspegel, garantiert LWA dB (A)

Kraftstoff- und Schmiersystem Kraftstofftank, Füllmenge, Liter

Gewicht Mit leeren Tanks, kg Geräuschemissionen 18

Lautstärke 19 Schalldruckpegel am Ohr des Bedieners, dB (A) Vibrationspegel 20 Griff, m/s2 Mähen

Die Motornennleistung ist die durchschnittlich nach SAE-Standard J1349/ISO1585 gemessene Nettoleistung eines typischen Produktionsmotors, die (bei einer bestimmten Drehzahl) an das Motormodell abgegeben wird. Motoren aus Massenproduktion können von diesem Wert abweichen. Die tatsächliche Ausgangsleistung des eingebauten Motors hängt von der Betriebsdrehzahl, den Umgebungsbedingungen und anderen Werten ab. Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (LWA) gemäß EG-Richtlinie 2000/14/EG. Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1,2 dB (A). Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 0,2 m/s2.

Antrieb Geschwindigkeit km/h

801 - 004 - 04.12.2019

EG-Konformitätserklärung EG-Konformitätserklärung Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert, dass die Rasenmäher Husqvarna LC 140 und LC 140S ab Seriennummer 14xxxxxxx den Vorschriften folgender RICHTLINIE DES RATES entsprechen: • • •

„Maschinen-Richtlinie“ 2006/42/EG vom 17. Mai 2006 Richtlinie „über elektromagnetische Verträglichkeit“ 2014/30/EU vom 26. Februar 2014. Richtlinie „über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2000/14/EG vom 8. Mai 2000

Informationen zu Geräuschemissionen finden Sie in den technischen Daten. Die folgenden Normen werden erfüllt: ISO 5395, ISO 11094, EN 55012 Sofern nicht anders angegeben, sind die oben genannten Normen die neuesten veröffentlichten Versionen. Die angemeldete Prüfstelle 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala hat Berichte zur Beurteilung der Übereinstimmung gemäß Anlage VI zur RICHTLINIE DES RATES vom 8. Mai 2000 ”über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen” 2000/14/EC veröffentlicht. Das Zertifikat hat die Nummern: 01/901/226 Huskvarna, 2019-12-15

Claes Losdal, Entwicklungsleiter/Gartenprodukte (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation)

801 - 004 - 04.12.2019
