MODE D'EMPLOI LC153S HUSQVARNA

Pārvadāšana, glabāšana un utilizēšana 179

EK atbilstības deklarācija182

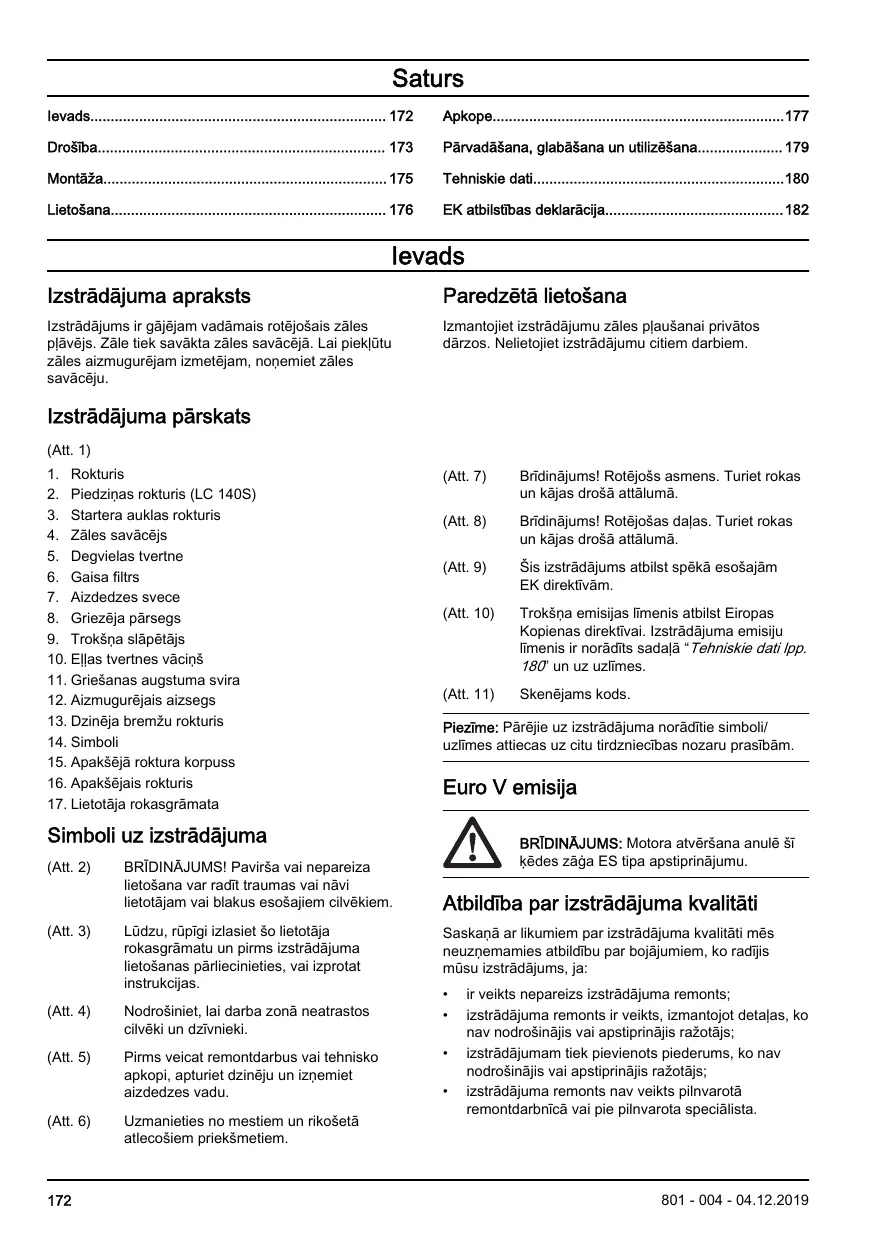

Ievads Izstrādājuma apraksts

Izstrādājums ir gājējam vadāmais rotējošais zāles pļāvējs. Zāle tiek savākta zāles savācējā. Lai piekļūtu zāles aizmugurējam izmetējam, noņemiet zāles savācēju.

Izmantojiet izstrādājumu zāles pļaušanai privātos dārzos. Nelietojiet izstrādājumu citiem darbiem.

Izstrādājuma pārskats (Att. 1) 1. Rokturis 2. Piedziņas rokturis (LC 140S) 3. Startera auklas rokturis 4. Zāles savācējs 5. Degvielas tvertne 6. Gaisa filtrs 7. Aizdedzes svece 8. Griezēja pārsegs 9. Trokšņa slāpētājs 10. Eļļas tvertnes vāciņš 11. Griešanas augstuma svira 12. Aizmugurējais aizsegs 13. Dzinēja bremžu rokturis 14. Simboli 15. Apakšējā roktura korpuss 16. Apakšējais rokturis 17. Lietotāja rokasgrāmata

Brīdinājums! Rotējošs asmens. Turiet rokas un kājas drošā attālumā.

Brīdinājums! Rotējošas daļas. Turiet rokas un kājas drošā attālumā.

Šis izstrādājums atbilst spēkā esošajām EK direktīvām.

Trokšņa emisijas līmenis atbilst Eiropas Kopienas direktīvai. Izstrādājuma emisiju līmenis ir norādīts sadaļā “Tehniskie dati lpp. 180” un uz uzlīmes.

Piezīme: Pārējie uz izstrādājuma norādītie simboli/ uzlīmes attiecas uz citu tirdzniecības nozaru prasībām.

Simboli uz izstrādājuma (Att. 2)

BRĪDINĀJUMS! Pavirša vai nepareiza lietošana var radīt traumas vai nāvi lietotājam vai blakus esošajiem cilvēkiem.

Lūdzu, rūpīgi izlasiet šo lietotāja rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat instrukcijas.

Nodrošiniet, lai darba zonā neatrastos cilvēki un dzīvnieki.

Pirms veicat remontdarbus vai tehnisko apkopi, apturiet dzinēju un izņemiet aizdedzes vadu.

Uzmanieties no mestiem un rikošetā atlecošiem priekšmetiem.

BRĪDINĀJUMS: Motora atvēršana anulē šī ķēdes zāģa ES tipa apstiprinājumu.

Atbildība par izstrādājuma kvalitāti Saskaņā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja: • • • •

ir veikts nepareizs izstrādājuma remonts; izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs; izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs; izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.

801 - 004 - 04.12.2019

Drošība Drošības definīcijas

Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks. IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks. Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Vispārīgi norādījumi par drošību BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas. • •

Šis izstrādājums ir bīstams, ja to lieto nepareizi vai ja nerīkojaties piesardzīgi. Drošības instrukciju neievērošana var izraisīt traumas vai nāvi. Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Noteiktos apstākļos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu nopietnas traumas gūšanas vai dzīvības zaudēšanas risku, mēs iesakām personām, kam ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju. Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja neesat drošs par to, kā izmantot šo izstrādājumu konkrētā situācijā, pārtrauciet darbu un sazinieties ar savu Husqvarna izplatītāju, pirms turpināt. Paturiet prātā, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citas personas. Gādājiet, lai izstrādājums ir tīrs. Pārliecinieties, ka varat skaidri izlasīt zīmes un uzlīmes. Neļaujiet nevienai personai izmantot izstrādājumu, ja neesat pārliecinājies, ka šī persona ir izlasījusi un izprot lietotāja rokasgrāmatas saturu. Neļaujiet bērniem lietot šo izstrādājumu. Bērni nedrīkst atrasties darba zonā. Tuvumā vienmēr jābūt pieaugušajam. Neļaujiet lietot izstrādājumu personai, kas nav iepazinusies ar lietošanas norādījumiem.

801 - 004 - 04.12.2019

Ja izstrādājumu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu. Tuvumā vienmēr jābūt pieaugušajam. Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē jūsu redzi, modrību, koordināciju un spriestspēju. Neizmantojiet izstrādājumu, ja tas ir bojāts. Neveiciet izmaiņas šajā izstrādājumā un neizmantojiet to, ja ir iespējams, ka citas personas tajā ir veikušas izmaiņas.

Darba zonas drošība BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas. • •

Pirms izmantojat izstrādājumu, noņemiet no darba zonas priekšmetus, piemēram, zarus, žagarus un akmeņus. Priekšmeti, kas saskaras ar griešanas ierīci, var atlēkt un nodarīt kaitējumu personām vai citiem priekšmetiem. Gādājiet, lai citi cilvēki un dzīvnieki atrastos drošā attālumā no izstrādājuma. Nekad neizmantojiet izstrādājumu sliktos laikapstākļos, piemēram, miglā, lietū, stiprā vējā, lielā aukstumā un pastāvot zibeņošanas riskam. Izstrādājuma izmantošana sliktos laikapstākļos vai mitrā vai slapjā vietā ir nogurdinoša. Slikti laikapstākļi var izraisīt bīstamus apstākļus, piemēram, slidenas virsmas. Pārliecinieties, vai nav personu, priekšmetu un situāciju, kas varētu kavēt izstrādājuma drošu darbību. Uzmanīgi skatieties, vai nav šķēršļu, piemēram, sakņu, akmeņu, zaru, bedru un grāvju. Garā zālē var atrasties dažādi šķēršļi. Pļaušana uz nogāzēm var būt bīstama. Neizmantojiet izstrādājumu uz virsmas, kuras slīpums pārsniedz 15°. Uz nogāzēm izstrādājumu izmantojiet garenvirzienā. Nepļaujiet uz augšu un uz leju. Esiet uzmanīgi, kad tuvojaties stūriem, aiz kuriem nekas nav redzams, un priekšmetiem, kas aizsedz skaidru skatu.

Darba drošība BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas. •

Izmantojiet šo izstrādājumu tikai zālienu pļaušanai. Izstrādājumu nav atļauts izmantot citu darbu veikšanai.

Lietojiet individuālos aizsardzības līdzekļus. Skatiet šeit: Individuālie aizsarglīdzekļi lpp. 174. Pārliecinieties, vai zināt, kā ārkārtas situācijā ātri apturēt dzinēju. Nekad neiedarbiniet dzinēju slēgtās telpās vai uzliesmojošu materiālu tuvumā. Dzinēja izplūdes gāzes ir karstas, un tajās var būt dzirksteles, kas var izraisīt ugunsgrēku. Nedarbiniet izstrādājumu, ja asmens un visi pārsegi nav piestiprināti pareizi. Nepareizi piestiprināts asmens var kļūt vaļīgs un izraisīt traumas personai. Pārliecinieties, ka asmens neatsitas pret priekšmetiem, piemēram, akmeņiem un saknēm. Tas var sabojāt asmeni un saliekt dzinēja vārpstu. Saliekts asmens izraisa stipru vibrāciju un rada ļoti lielu risku, ka asmens kļūst vaļīgs. Ja asmens saskaras ar priekšmetu vai rodas spēcīgas vibrācijas, nekavējoties izslēdziet izstrādājumu. Atvienojiet aizdedzes vadu no aizdedzes sveces. Pārbaudiet, vai izstrādājumā nav bojājumu. Novērsiet bojājumus vai ļaujiet pilnvarotā servisa pārstāvim veikt remontu. Nekad nepiestipriniet dzinēja bremžu rokturi pastāvīgi rokturim, kad dzinējs ir iedarbināts. Novietojiet izstrādājumu uz stabilas, līdzenas virsmas un iedarbiniet to. Pārliecinieties, vai asmens nepieskaras zemei vai citiem priekšmetiem. Darbinot izstrādājumu, vienmēr stāviet aiz tā. Darbinot izstrādājumu, raugiet, lai visi četri riteņi atrodas uz zemes un turiet rokturi ar abām rokām. Turiet rokas un kājas drošā attālumā no rotējošajiem asmeņiem. Nekad nenolieciet izstrādājumu dzinēja darbības laikā. Esiet piesardzīgs, velkot izstrādājumu uz aizmuguri. Nekad neceliet izstrādājumu uz augšu dzinēja darbības laikā. Ja jums jāpaceļ izstrādājums, vispirms izslēdziet dzinēju un atvienojiet aizdedzes vadu no aizdedzes sveces. Neejiet atmuguriski izstrādājuma lietošanas laikā. Izslēdziet dzinēju, kad pārvietojaties pa teritorijām, ko neklāj zāle, piemēram, pa grants, akmens vai asfalta celiņiem. Nekad neskrieniet ar izstrādājumu dzinēja darbības laikā. Darbinot izstrādājumu, vienmēr ejiet. Apturiet dzinēju, pirms maināt griešanas augstumu. Nekad nemēģiniet veikt regulēšanas darbus dzinēja darbības laikā. Nekad neatstājiet izstrādājumu bez uzraudzības dzinēja darbības laikā. Izslēdziet dzinēju un pārliecinieties, vai griešanas ierīce nerotē.

Norādījumi par drošu darbu

Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. Ļaujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu. Ja trokšņa līmenis ir augstāks par 85 dB, izmantojiet dzirdes aizsarglīdzekļus. Velciet izturīgus zābakus vai kurpes, kas neslīd. Nevelciet vaļējas kurpes un neejiet ar basām kājām. Velciet izturīgas garās bikses. Vajadzības gadījumā izmantojiet aizsargcimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu.

Izstrādājuma drošības ierīces BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas. • •

Nelietojiet izstrādājumu ar bojātām drošības ierīcēm. Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas, sazinieties ar savu Husqvarna servisa pārstāvi.

Griezēja pārsega pārbaude Griezēja pārsegs samazina izstrādājuma vibrācijas un asmens radītu ievainojumu gūšanas risku. •

Pārbaudiet griezēja pārsegu, lai pārliecinātos, vai nav bojājumu, piemēram, plaisu.

Dzinēja bremžu rokturis Dzinēja bremžu rokturis aptur dzinēju. Atlaižot dzinēja bremžu rokturi, dzinējs apstājas. Lai pārbaudītu dzinēja bremzes, iedarbiniet dzinēju un pēc tam atlaidiet dzinēja bremžu rokturi. Ja dzinējs neapstājas trīs sekundēs, lieciet pilnvarotā Husqvarna servisa pārstāvim noregulēt dzinēja bremzes. (Att. 12) Slāpētājs Slāpētājs maksimāli mazina troksni un novirza motora izplūdes gāzes prom no operatora. Nelietojiet izstrādājumu, ja slāpētājs nav piestiprināts vai ir bojāts. Bojāts slāpētājs palielina trokšņa līmeni un aizdegšanās risku. BRĪDINĀJUMS: Lietošanas laikā, tūlīt pēc tās un tad, kad dzinējs darbojas tukšgaitā, slāpētājs ļoti uzkarst. Lai novērstu aizdegšanos, esiet piesardzīgs uzliesmojošu materiālu un/vai gāzu tuvumā.

Individuālie aizsarglīdzekļi BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

801 - 004 - 04.12.2019

Drošības norādījumi, rīkojoties ar degvielu

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas. • • •

Nelietojiet izstrādājumu, ja uz tā ir degviela vai dzinēja eļļa. Notīriet nevēlamo degvielu/eļļu un ļaujiet izstrādājumam nožūt. Ja degviela ir nokļuvusi uz apģērba, nekavējoties pārģērbieties. Neļaujiet degvielai nonākt uz ķermeņa, jo tā var izraisīt savainojumus. Ja degviela ir nonākusi uz ķermeņa, izmantojiet ziepes un ūdeni, lai to nomazgātu. Nelietojiet izstrādājumu, ja dzinējā ir sūce. Regulāri pārbaudiet, vai dzinējam nav radusies sūce. Rīkojoties ar degvielu, esiet uzmanīgs. Degviela ir viegli uzliesmojoša, tās tvaiki ir sprādzienbīstami, un var izraisīt savainojumus vai nāvi. Neieelpojiet degvielas tvaikus, jo tie var izraisīt savainojumus. Pārliecinieties, vai gaisa plūsma ir pietiekama. Nesmēķējiet degvielas vai dzinēja tuvumā. Nenovietojiet siltus objektus degvielas vai dzinēja tuvumā. Nepievienojiet degvielu dzinēja darbības laikā. Pirms degvielas uzpildes pārliecinieties, vai dzinējs ir atdzisis. Pirms uzpildes lēni atveriet degvielas tvertnes vāciņu un uzmanīgi izlaidiet spiedienu. Neveiciet dzinēja degvielas uzpildi telpās. Nepietiekama gaisa plūsma var izraisīt savainojumus vai nāvi, nosmokot vai saindējoties ar oglekļa monoksīdu (tvana gāzi). Pilnībā piegrieziet degvielas tvertnes vāciņu. Ja degvielas tvertnes vāciņš nav piegriezts, pastāv aizdegšanās risks.

Pirms iedarbināšanas pārvietojiet izstrādājumu vismaz 3 m (10 pēdas) no vietas, kur piepildījāt tvertni. Nepiepildiet degvielas tvertni pilnībā. Siltuma ietekmē degviela izplešas. Atstājiet degvielas tvertnes augšdaļu tukšu.

Norādījumi par drošu apkopi BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas. • • • •

Dzinēja gāzu izplūdes satur oglekļa monoksīdu, kas ir bezkrāsaina, indīga un ļoti bīstama gāze. Nedarbiniet dzinēju iekštelpās vai slēgtās telpās. Pirms veicat izstrādājuma apkopi, vispirms izslēdziet dzinēju un atvienojiet aizdedzes vadu no aizdedzes sveces. Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ļoti ass, un ar to var viegli sagriezties. Piederumi un pārveidojumi izstrādājumā, kurus ražotājs nav apstiprinājis, var izraisīt nopietnas traumas vai nāvi. Nepārveidojiet izstrādājumu. Izmantojiet tikai tādus piederumus, ko ir apstiprinājis ražotājs. Ja apkope netiek veikta pareizi un regulāri, traumu gūšanas risks un bojājumu izstrādājumam risks palielinās. Veiciet tikai to apkopi, kas norādīta īpašnieka rokasgrāmatā. Visi pārējie apkopes darbi jāveic pilnvarotā Husqvarna servisa pārstāvim. Ļaujiet pilnvarotā Husqvarna servisa pārstāvim regulāri veikt izstrādājuma apkopi. Nomainiet bojātās, nodilušās un salūzušās detaļas.

Montāža Roktura montāža

Roktura augstuma regulēšana

1. Ievietojiet tapas apakšējā roktura apakšdaļas caurumos (kā norādīts ilustrācijā). Salāgojiet skrūvju caurumus un piestipriniet skrūves, paplāksnes un fiksatorus. Pilnībā pievelciet fiksatorus. (Att. 13)

1. Atskrūvējiet apakšējos fiksatorus. (Att. 16)

2. Salāgojiet roktura caurumus ar apakšējā roktura caurumiem un piestipriniet skrūves, paplāksnes un fiksatorus. Labajā pusē piestipriniet arī startera auklas loku. Pilnībā pievelciet fiksatorus. (Att. 14) 3. Izmantojiet komplektā iekļautos vadu turētājus, lai piestiprinātu kabeļus pie roktura. (Att. 15) Piezīme: Pārliecinieties, vai kabeļi nav nospriegoti pārāk stingri.

2. Noņemiet fiksatoru, paplāksni un skrūvi. 3. Rokturi var montēt 2 dažādos augstumos. Lai regulētu rokturi vajadzīgajā augstumā, nostipriniet fiksējošo skrūvi vienā no divām atverēm. (Att. 17) 4. Ievietojiet skrūvi un apaļo fiksatoru. 5. Bīdiet apaļos fiksatorus augšup pa rokturi, līdz tie apstājas un atskan klikšķis. Cieši pievelciet fiksatorus. (Att. 18)

Produkta novietošana transportēšanas pozīcijā 1. Noņemiet zāles savācēju.

801 - 004 - 04.12.2019

2. Atskrūvējiet vaļīgāk fiksatorus roktura augšdaļā un nolokiet rokturi uz leju. (Att. 19)

3. Pilnībā pievelciet fiksatorus. (Att. 23)

3. Atskrūvējiet apakšējos fiksatorus.

5. Pilnībā pievelciet fiksatorus. (Att. 24)

4. Pārvietojiet fiksatorus uz rievu apakšējo malu izstrādājuma kreisajā un labajā pusē. (Att. 20)

4. Paceliet stūres augšdaļu.

Zāles savācēja montāža

5. Nolokiet rokturi uz priekšu. (Att. 21)

1. Novietojiet zāles savācēja augšējo daļu uz zāles savācēja apakšējās daļas. (Att. 25)

Izstrādājuma novietošana darbības pozīcijā

2. Piestipriniet zāles savācēja rāmi ar skavām. (Att. 26) 3. Noceliet aizmugurējo pārsegu.

1. Paceliet stūri, līdz tās apakšdaļa fiksējas darba pozīcijā. (Att. 22) 2. Virziet fiksatorus uz augšu roktura virzienā, līdz tie apstājas un jūs dzirdat klikšķi.

4. Piestipriniet āķus uz zāles savācēja šasijas augšējai malai. (Att. 27) 5. Ievietojiet zāles savācēja apakšējo daļu zāles izmešanas atverē.

Lietošana Ievads BRĪDINĀJUMS: Pirms sākat darbu ar produktu, izlasiet nodaļu par drošību un pārliecinieties, vai saprotat to.

Husqvarna Connect Husqvarna Connect ir bezmaksas lietotne jūsu mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam: • •

Paplašināta izstrādājuma informācija. Informācija par izstrādājuma daļām un apkopi un palīdzība ar to.

Lai sāktu izmantot Husqvarna Connect 1. Lejupielādējiet Husqvarna Connect lietotni savā mobilajā ierīcē. 2. Reģistrējieties Husqvarna Connect lietotnē. 3. Izpildiet Husqvarna Connect lietotnē sniegtos norādījumus, lai savienotu un reģistrētu produktu.

Pirms izstrādājuma darbināšanas 1. Uzmanīgi izlasiet lietotāja rokasgrāmatu un pārliecinieties, vai izprotat instrukcijas. 2. Pārbaudiet griešanas aprīkojumu, lai pārliecinātos, vai tas ir pareizi piestiprināts un noregulēts. Skatiet šeit: Griešanas aprīkojuma pārbaudīšana lpp. 178. 3. Uzpildiet degvielas tvertni. Skatiet šeit: Degvielas uzpildīšana lpp. 176. 4. Uzpildiet degvielas tvertni un pārbaudiet eļļas līmeni. Skatiet šeit: Eļļas līmeņa pārbaude lpp. 178.

Degvielas uzpildīšana Ja iespējams, izmantojiet zemu emisiju/alkilātu degvielu. Ja zemu emisiju/alkilātu benzīns nav pieejams, izmantojiet kvalitatīvu bezsvina benzīnu vai svinu saturošu benzīnu, kura oktānskaitlis ir vismaz 90.

IEVĒROJIET: Neizmantojiet benzīnu, kura oktānskaitlis ir mazāks par 90 RON (87 AKI). Pretējā gadījumā izstrādājums var tikt bojāts. 1. Lēni atveriet degvielas tvertnes vāciņu, lai samazinātu spiedienu. 2. Lēni uzpildiet ar degvielas kannu. Ja esat izšļakstījis degvielu, notīriet to ar drāniņu un ļaujiet atlikušajai degvielai nožūt. 3. Notīriet vietu ap degvielas tvertnes vāciņu. 4. Pilnībā piegrieziet degvielas tvertnes vāciņu. Ja degvielas tvertnes vāciņš nav piegriezts, pastāv aizdegšanās risks. 5. Pirms iedarbināšanas pārvietojiet izstrādājumu vismaz 3 m (10 pēdu attālumā) no vietas, kur veicāt uzpildi.

Pļaušanas augstuma regulēšana 1. Lai palielinātu griešanas augstumu, pārvietojiet griešanas augstuma sviru uz aizmuguri. 2. Lai samazinātu griešanas augstumu, pārvietojiet griešanas augstuma sviru uz priekšu. (Att. 28) IEVĒROJIET: Neiestatiet griešanas augstumu pārāk zemu. Ja zāliena virsma nav līdzena, asmeņi var saskarties ar zemi.

Izstrādājuma iedarbināšana 1. Pārliecinieties, vai aizdedzes vads ir pievienots aizdedzes svecei. 2. pirmo reizi iedarbinot izstrādājumu, nospiediet startēšanas sūkni piecas reizes. Nākamreiz iedarbinot izstrādājumu (kad dzinējs ir atdzisis), nospiediet startēšanas sūkni trīs reizes. 3. Stāviet aiz izstrādājuma. 4. Turiet dzinēja bremžu rokturi pretī stūrei. (Att. 29) 5. Turiet startera auklas rokturi ar labo roku.

801 - 004 - 04.12.2019

6. Lēni velciet startera auklu, līdz sajūtat pretestību.

7. Lai iedarbinātu dzinēju, spēcīgi to pavelciet.

Laba rezultāta panākšana

BRĪDINĀJUMS: Netiniet startera auklu ap roku.

Piedziņas izmantošana riteņiem (LC 140S) • • •

Pabīdiet piedziņas rokturi stūres virzienā. (Att. 30) Pirms velkat izstrādājumu uz aizmuguri, atvienojiet piedziņu un pastumiet izstrādājumu uz priekšu par aptuveni 10cm. Atlaidiet piedziņas rokturi, lai atvienotu piedziņu, piemēram, ja ejat tuvu šķērslim.

Lai apturētu dzinēju, atlaidiet dzinēja bremžu rokturi.

Vienmēr lietojiet tikai asus asmeņus. Lietojot trulu asmeni, pļaušanas rezultāts ir nevienmērīgs, un nopļautā zāles virsma kļūst dzeltena. Ass asmens arī patērē mazāk enerģijas nekā truls asmens. Nepļaujiet vairāk par ⅓ no zāles garuma. Vispirms pļaujiet ar lielu pļaušanas augstuma iestatījumu. Pārbaudiet rezultātu un nolaidiet pļaušanas augstumu līdz pieņemamam līmenim. Ja zāle ir ļoti gara, pļaujiet lēni un, ja nepieciešams, dariet to divreiz. Katru reizi pļaujiet dažādos virzienus, lai zālienā neatstātu svītras.

Izstrādājuma apturēšana •

Lai apturētu tikai piedziņu, atlaidiet piedziņas rokturi.

vērsieties pie viņa, lai iegūtu informāciju par tuvāko servisa pārstāvi. BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodaļu par drošību un pārliecinieties, vai izprotat to.

Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis,

Apkopes grafiks Apkopes intervāli tiek aprēķināti atbilstoši izstrādājuma ikdienas lietošanai. Intervāli mainās, ja izstrādājumu neizmanto ikdienā. Apkopei, kas atzīmēta ar zīmi *, skatiei instrukcijas sadaļā Izstrādājuma drošības ierīces lpp. 174.

Vispārējas pārbaudes veikšana

X Pārbaudiet eļļas līmeni

X Notīriet izstrādājumu

X Pārbaudiet griešanas aprīkojumu

X Pārbaudiet griešanas pārsegu*

X Pārbaudiet dzinēja bremžu rokturi*

X Pārbaudiet un noregulējiet piedziņu (sajūga vadu)

Pārbaudiet slāpētāju*

X Pārbaudiet aizdedzes sveci

Nomainiet eļļu (pirmo reizi pēc 5 h lietošanas, pēc tam — ik pēc 50 h lietošanas)

X Nomainiet gaisa filtru

X Pārbaudiet degvielas sistēmu

801 - 004 - 04.12.2019

Vispārējās pārbaudes veikšana •

Pārliecinieties, vai visi uzgriežņi un skrūves uz izstrādājuma ir pareizi pievilkti.

Produkta tīrīšana no ārpuses • • • •

Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus. Pārliecinieties, vai gaisa ieplūde dzinēja augšpusē nav bloķēta. Produktu nedrīkst skalot ar augstspiediena ūdens strūklu. Ja izstrādājuma tīrīšanai izmantojat ūdeni, nelejiet to tieši uz dzinēja.

Griešanas pārsega iekšējās virsmas tīrīšana 1. Iztukšojiet degvielas tvertni. 2. Novietojiet izstrādājumu uz sāniem ar slāpētāju uz leju. IEVĒROJIET: Novietojot izstrādājumu ar gaisa filtru uz leju, var sabojāt dzinēju. 3. Ar šļūteni noskalojiet griešanas pārsega iekšējo virsmu.

Griešanas aprīkojuma pārbaudīšana BRĪDINĀJUMS: Lai novērstu nejaušu palaišanu, atvienojiet aizdedzes vadu no aizdedzes sveces. BRĪDINĀJUMS: Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ļoti ass, un ar to var viegli sagriezties. 1. Pārbaudiet, vai griešanas aprīkojums nav bojāts vai ieplaisājis. Vienmēr nomainiet bojātu griešanas ierīci. 2. Apskatiet asmeni, lai redzētu, vai tas nav bojāts vai truls. Piezīme: Vajadzības gadījumā pēc asmens uzasināšanas to balansējiet. Ļaujiet servisa centram asināt, nomainīt un balansēt asmeni. Ja saskaraties ar šķērsli, kas liek izstrādājumam apstāties, nomainiet bojāto asmeni. Lai apkopes centra pārstāvis novērtē, vai asmens ir jāuzasina, vai arī tas ir jānomaina.

Asmens nomainīšana 1. Bloķējiet asmeni ar koka klucīti. (Att. 31) 2. Izņemiet asmens skrūvi. 3. Noņemiet asmeni. 4. Pārbaudiet asmens atbalstu un asmens skrūvi, lai redzētu, vai nav bojājumu.

5. Pārbaudiet dzinēja vārpstu, lai pārliecinātos, vai tā nav saliekta. 6. Kad piestiprināt jauno asmeni, vērsiet asmens saliektos galus griešanas pārsega virzienā. (Att. 32) 7. Pārliecinieties, vai asmens ir salāgots ar dzinēja vārpstas centru. 8. Bloķējiet asmeni ar koka klucīti. Piestipriniet atsperpaplāksni un piegrieziet skrūvi un paplāksni ar 45–60 Nm griezes momentu. (Att. 33) 9. Ar roku pagrieziet asmeni un pārbaudiet, vai tas griežas brīvi. BRĪDINĀJUMS: Velciet biezus cimdus. Asmens ir ļoti ass, un ar to var viegli sagriezties. 10. Iedarbiniet izstrādājumu, lai pārbaudītu asmeni. Ja asmens nav pareizi piestiprināts, izstrādājums vibrē vai pļaušanas rezultāts nav apmierinošs.

Eļļas līmeņa pārbaude IEVĒROJIET: Pārāk zems eļļas līmenis var izraisīt dzinēja bojājumus. Pirms iedarbināt izstrādājumu, pārbaudiet eļļas līmeni. 1. Novietojiet izstrādājumu uz līdzenas virsmas. 2. Noņemiet eļļas tvertnes vāciņu ar piestiprināto mērstieni. 3. Notīriet no mērstieņa eļļu. 4. Ievietojiet mērstieni pilnībā eļļas tvertnē, lai iegūtu pareizu priekšstatu par eļļas līmeni. 5. Izņemiet mērstieni. 6. Pārbaudiet eļļas līmeni uz mērstieņa. 7. Ja eļļas līmenis ir pārāk zems, uzpildiet dzinēja eļļu un pārbaudiet eļļas līmeni vēlreiz.

Dzinēja eļļas nomaiņa BRĪDINĀJUMS: Uzreiz pēc motora izslēgšanas dzinēja eļļa ir ļoti karsta. Ļaujiet dzinējam atdzist, pirms nolejat dzinēja eļļu. Ja esat uzšļakstījis dzinēja eļļu uz ādas, nomazgājiet to ar ziepēm un ūdeni. 1. Darbiniet izstrādājumu, līdz degvielas tvertne ir tukša. 2. Atvienojiet aizdedzes vadu no aizdedzes sveces. 3. Noņemiet eļļas tvertnes vāciņu. 4. Novietojiet trauku zem izstrādājuma, lai savāktu dzinēja eļļu. 5. Sasveriet izstrādājumu, lai nolietu dzinēja eļļu no eļļas tvertnes. 6. Uzpildiet ar vajadzīgā veida jaunu dzinēja eļļu, kas ieteikta sadaļā Tehniskie dati lpp. 180.

801 - 004 - 04.12.2019

7. Pārbaudiet eļļas līmeni. Skatiet šeit: Eļļas līmeņa pārbaude lpp. 178.

Gaisa filtrs Gaisa filtru, kas ir izmantots ilgu laiku, nevar iztīrīt. Regulāri nomainiet gaisa filtru.

Piezīme: Vienmēr nomainiet bojātu gaisa filtru.

Putuplasta filtra tīrīšana 1. Noņemiet gaisa filtra pārsegu un izņemiet putuplasta filtru.

Degvielas sistēmas pārbaude •

2. Iztīriet putuplasta filtru ar ziepēm un ūdeni. 3. Noskalojiet putuplasta filtru tīrā ūdenī. 4. Izspiediet ūdeni no putuplasta filtra un ļaujiet tam nožūt. IEVĒROJIET: Neizmantojiet saspiesto gaisu. Tas var izraisīt putuplasta filtra bojājumus. 5. Ieeļļojiet putuplasta filtru ar dzinēja eļļu. 6. Uzspiediet ar tīru drāniņu uz putuplasta filtra, lai noņemtu lieko eļļu. 7. Novietojiet gaisa filtru atpakaļ. Pārliecinieties, vai gaisa filtrs pilnībā atbalstās pret gaisa filtra turētāju.

IEVĒROJIET: Vienmēr lietojiet ieteikto aizdedzes sveces tipu. Nepiemērota aizdedzes svece var radīt izstrādājuma bojājumus. • •

Pārbaudiet aizdedzes sveci, ja dzinējam nepietiek jaudas, dzinēju nevar viegli iedarbināt vai arī tas nedarbojas pareizi tukšgaitā. Lai samazinātu nevēlamu materiālu uzkrāšanos uz aizdedzes sveces elektrodiem, ievērojiet turpmākos norādījumus.

Pārbaudiet degvielas tvertnes vāciņu un degvielas tvertnes vāciņa blīvi, lai pārliecinātos, vai nav bojājumu. Pārbaudiet degvielas šļūtenes, lai pārbaudītu, vai nav noplūdes. Ja degvielas šļūtene ir bojāta, ļaujiet servisa pārstāvim to nomainīt.

Sajūga vada regulēšana Ja šķiet, ka braukšana notiek lēni, ir jānoregulē sajūga vads. 1. Pievienojiet sajūga trosi dažādās piedziņas roktura atverēs, lai regulētu sajūga troses garumu. Lai palielinātu braukšanas ātrumu, saīsiniet sajūga vadu. Lai samazinātu braukšanas ātrumu, pagariniet sajūga vadu. (Att. 35)

8. Novietojiet atpakaļ gaisa filtra pārsegu.

Aizdedzes sveces pārbaude

a) Pārliecinieties, vai tukšgaitas apgriezienu skaits ir noregulēts pareizi. b) Pārliecinieties, vai degvielas maisījums ir atbilstošs. c) Pārliecinieties, vai gaisa filtrs ir tīrs. Ja aizdedzes svece ir netīra, notīriet to un pārbaudiet, vai atstatums starp elektrodiem ir pareizs; skatiet šeit: Tehniskie dati lpp. 180. (Att. 34) Ja nepieciešams, nomainiet aizdedzes sveci.

Piezīme: Ja piedziņa ir aktivizēta, kad jūs nevelkat piedziņas rokturi, ir jāpagarina sajūga vads. 2. Lai nedaudz noregulētu braukšanas ātrumu, pagrieziet regulētāja skrūvi. Lai palielinātu braukšanas ātrumu, pagrieziet regulētāja skrūvi pretēji pulksteņrādītāja kustības virzienam. Lai samazinātu braukšanas ātrumu, pagrieziet regulētāja skrūvi pulksteņrādītāja kustības virzienā. (Att. 36) Ja šķiet, ka braukšana ir lēna arī pēc regulēšanas, ļaujiet pilnvarotā servisa pārstāvim nomainīt piedziņas siksnu.

Pārvadāšana, glabāšana un utilizēšana Transportēšana un glabāšana •

Attiecībā uz izstrādājuma un degvielas glabāšanu un transportēšanu pārliecinieties, vai nav noplūdes vai tvaiku. Dzirksteles vai atklātas liesmas, ko rada, piemēram, elektroierīces vai tvaika katli, var izraisīt ugunsgrēku. Vienmēr izmantojiet apstiprinātas tvertnes degvielas glabāšanai un transportēšanai. Iztukšojiet degvielas tvertni, pirms novietojat izstrādājumu glabāšanai uz ilgāku laiku. Nododiet degvielu piemērojamā utilizēšanas vietā.

801 - 004 - 04.12.2019

Transportēšanas laikā droši nostipriniet izstrādājumu, lai novērstu bojājumus un negadījumus. Glabājiet izstrādājumu norobežotā vietā, lai novērstu to, ka tam var piekļūt bērni vai personas, kam tas nav atļauts. Glabājiet izstrādājumu sausā vietā, kurā temperatūra nepazeminās zem 0°C.

Ievērojiet vietējās pārstrādes prasības un piemērojamos noteikumus.

Utilizējiet visas ķimikālijas, piemēram, dzinēja eļļu vai degvielu, servisa centrā vai piemērojamā utilizācijas vietā.

Kad izstrādājums vairs netiek izmantots, nosūtiet to Husqvarna izplatītājam vai nogādājiet to pārstrādes vietā.

Dzinējs Zīmols Dzinēja tilpums,

Dzinēja nomināljauda, kW61

Degvielas tvertnes ietilpība, litri

Skaņas jaudas līmenis, izmērītais dB(A)

Skaņas jaudas līmenis, garantētais LWA dB(A)

Griešanas augstums, mm

Pļaušanas platums, cm

Degvielas un eļļošanas sistēma

Svars Svars ar tukšu tvertni, kg Trokšņa emisija

Skaņas līmenis 63 Skaņas spiediena līmenis pie operatora auss, dB(A) Vibrācijas līmeņi

Maksimāli pieļaujamā dzinēja jauda ir vidējā tipiskā ražošanas dzinēja neto jauda (pēc noteiktajiem apgr./ min.) dzinēja modelim, kas mērīta pēc SAE standarta J1349/ISO1585. Vairākumam dzinēju šis lielums var atšķirties no šeit norādītā. Faktiskā izejas jauda dzinējam, kas uzstādīts gala izstrādājumam, būs atkarīga no darbības ātruma, vides apstākļiem un citiem lielumiem. Atbilstoši EK direktīvai 2000/14/EK trokšņa emisija apkārtnē ir mērīta kā trokšņa jauda (LWA). Sniegtajos datos par skaņas spiediena līmeni tipiskā statistiskā izkliede ir 1,2 dB(A) (standartnovirze). Sniegtajos datos par vibrācijas līmeni tipiska statistiskā izkliede ir 0,2 m/s2 (standarta novirze).

Zāles savācēja tilpums, litri

Braukšana Ātrums, km/h

801 - 004 - 04.12.2019

EK atbilstības deklarācija EK atbilstības deklarācija Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. nr.: +46-36-146500, apliecina, ka zālespļāvēji LC 140 Husqvarna un LC 140S, sākot ar sērijas numuru 14xxxxxxx un uz priekšu, atbilst PADOMES DIREKTĪVAS prasībām: • • •

2006. gada 17. maijs, Direktīva 2006/42/EK, “par mašīnu tehniku”. 2014. gada 26. februāra direktīva 2014/30/ES “par elektromagnētisko saderību”; 2000. gada 8. maija direktīva 2000/14/EK “par trokšņa emisiju vidē”.

Lai iegūtu informāciju par trokšņa emisijām, skatiet sadaļu “Tehniskie dati”. Ir piemēroti šādi standarti: ISO 5395, ISO 11094, EN 55012 Ja nav norādīts citādi, ir spēkā iepriekš uzskaitīto standartu jaunākās publicētās versijas. Pieteikuma iesniedzējs 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala ir sniedzis ziņojumus par atbilstības novērtējumu saskaņā ar PADOMES 2000. gada 8. maija DIREKTĪVAS 2000/14/EK par trokšņu emisijām vidē VI pielikumu. Sertifikāta numuri: 01/901/226 Huskvarna, 2019-12-15

Claes Losdal, nodaļas vadītājs/dārzkopības izstrādājumi (Pilnvarotais Husqvarna AB pārstāvis, kas atbild par tehnisko dokumentāciju)
