KÄYTTÖOHJE LC153S HUSQVARNA

Mootori pidurikäepideme abi saab mootori seisata.

Toote välikorpuse puhastamine

1. Tuhjendage kutusepaak.
2. Asetage toode kuli nii, et summuti jäab allapoole.

Kuljettaminen, sailyttaminen ja havittaminen. 102

Tekniset tiedot. 103

EY-vaatumstenmukaisuusvakuutus. 105

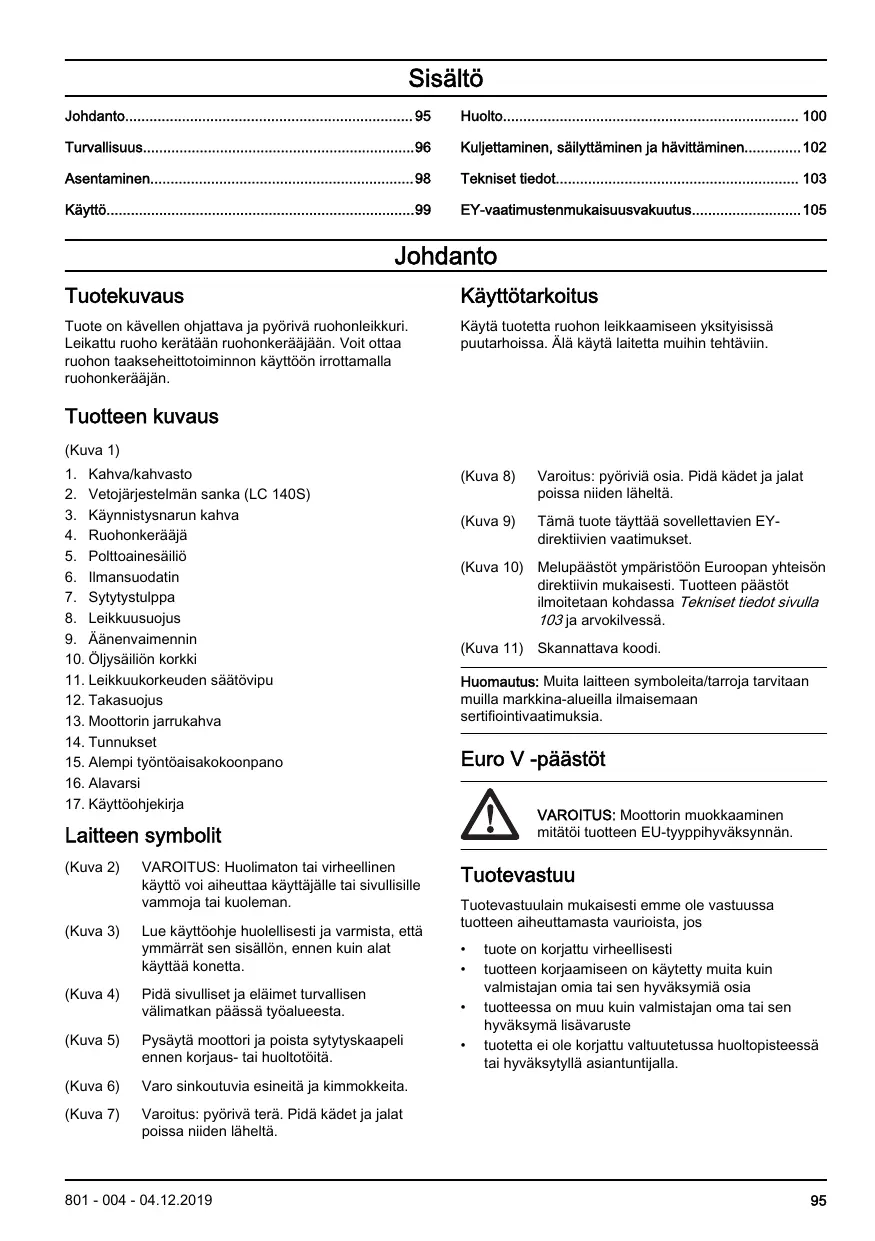

Johdanto

Tuotekuvaus

Tuote on kavellen ohjattava ja pyorivra ruohonleikkuri. Leikattu ruho kerataaun ruohonkeraajaan.Voit ottaa ruohon taaansehtotoiminnon kayttoon irrottamalla ruohonkeraajan.

Tuotteen kuvaus

(Kuva 1)

1. Kahva/kahvasto
2. Vetojärestelmän sanka (LC 140S)
3. Kännistysarun kahva
4. Ruohonkeraaja
5. Poltloanesäiliö
6. Ilmansuodatin
7. Sytytystulppa
8. Leikkuusuojus
9. Aänenvaimennin
10. Oljysailiön korkki
11. Leikkuukorkeuden saatovipu
12. Takasuojus
13. Moottorin Jarrukahva
14. Tunnukset
15. Alempi tyontoaisakokoonpano
16. Alavarsi
17. Kaytloohjekirja

Laitteen symbolit

(Kuva 2) VAROITUS: Huolimaton tai virheellinen käytö voi aiheuttaa käytäjälle tai sivullisille vammoja tai kuoleman.
(Kuva 3) Lue käytöohje huolellisesti ja varmista, etta ymmärät sen sisällön, ennen kuin alat käytäkonetta.
(Kuva 4) Pida sivulliset ja eläimet turvallisen valimatkan pässä työalueesta.
(Kuva 5) Pysäytä moottori ja poista sytytyskaapeli ennen korjaus- tai huoltoöitä.
(Kuva 6) Varo sinkoutuvia esineita ja kimmokkeita.
(Kuva 7) Varoitus: pyorivā tera. Pida kädet ja jalat poissa niiden laheltä.

Käytötarkoitus

Käytä tuotetta ruohon leikkaamiseen yksityisissä puutarhoissa. Älä käytä laitetta muihin tehtäviin.

(Kuva 8) Varoitus: pyorivia osia. Pida kdet ja jalat poissa niiden laheltä.
(Kuva 9) Tämä tuote tayttä sovellettavien EYdirektivien vaatumukset.
(Kuva 10) Melupästöt ympräristöen Euroopan yhteison direktiivin mukaisesti. Tuotteen päästöt ilmoitetaan kohdassa Teknisitet sivulla 103ja arvokilvessä.
(Kuva 11) Skannattava koodi.

Huomautus: Muita laitteen symboleita/tarroja tarvitaan muilla markkina-alueilla ilmaisemaan tertificintivaatimuksa.

Euro V -päästö

VAROITUS: Moottorin muokkaaminen mitatö tuotteen EUt-typpihyväskynnan.

Tuotevastuu

Tuotevastuulain mukaisesti emme ole vastuussa
tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti
• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia
  tuotteessa on muu kuin valmistajan omatai sen hyväksymä lisavaruste
  tuotetta ei ole korjattu valtuutetussa huoltopisteessa tai hyvaksytll' asiantuntijalla.

Turvallisuus

Turvallisuusmaäritelmat

Varoituksia, huomioita ja huomautuksia käytetän, kun jotakin käyttoohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tāta kāytetāän, jos
käytöohjeen noudattamatta jättamisestä voi
seurata kāytäjan tai sivullisen vamma tai
kuolem.

HUOMAUTUS: Tàta käytetään, jos käytöohjeen noudattamatta jättämisesta voi seurata koneen, muiden materiaialien tai ymparistón vaurioituminen.

Huomautus: Tātā kaytetān tietyissā tilanteissā tarvittavien lisātietojen antamiseen.

Yleiset turvaohjeet

VAROITUS: Lue seuraavat varoitusohjeet
ennen laitteen käytämista.

Tama laite on vaarallinen, jos sita kaytetaan huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jattaminen voi aiheuttaa vammoja tai kuoleman.
Laite muodostaa kaytön aikana sähkömagneittisen kentän. Kentta saattaa joissakin olosuheissa hairirä aktivisten tai passiviisten laakietieellisten implantten toimtaua. Vavavien tai hengenvaarlisten tapaturmien ehkäsemiseksi kehotamme laakietieellisiä implantteja käytävihénkilöitä neuvoittelemaan laakärin ja laakietieellisen implantin valmistajan kanssa ennen laitteen käytämistä.
- Ole aina varovainen ja käytä tervettä järkea. Jos et ole varma, miten laitetta käytetaan erityistilanteessa, sammuta laite ja ota yhteys Husqvarnajälleenmyyyjaän, ennen kuin jatkat.
- Muista, etta käytäja on vastuussa muille ihmisille tai heidän omaisudelleen aiheutuvista vahingoista.
- Pida laite puhtaana. Varmista, etta tuotteen merkit ja tarrat ovat luettavissa.
- Alä anna kenenkään käyttaa konetta, ellet ole varma, etta käytäja on lukenut käyttohjekirjan ja ymmärntänyt siinä annetut ohjeet.
- Älä anna lasten käyttaa laitetta.
- Pidä lapset poissa työskentelyalueelta. Vastaullisen aikuisen on oltava aina paikalla.
- Alä anna kenenkään sellaisen henkilön käytää laitetta, joka ei tunne oheita.

Valo aina laitetta kaytavaa henkiloa, jonka fyssiset tai psyykkiset taidot ovat heikentyneet. Vastaullisen aikuisen on oltava aina paikalla.
- Alä kāytä laitetta ollessasi vāsynyt tai sairas taiJos olet alkoholin, huumaavien aineiden tai läkkeiden vaikutuksen alaisena. Niillā on negativinen vaikutus nakōkykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.
- Alä käytä konetta, jos se on viallinen.
- Älä tee koneeseen muutoksia tai käytä konetta, mikäli epäilet jonkun muun muuttaneen sitä.

Työalueen turvallisuus

VAROITUS: Lue seuraavat varoitusohjeet
ennen koneen kayttamista.

• Poista työskentelyalueelta oksat, risut ja kivet ennen tuotteen käytämistä.
• Terāvarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten aiheuttaa vahinkoa ihmisille ja esineille. Pidā sivuliset ja eläimet turbilisen valimatkan paëssä tuoteesta.
• Älä koskaan käytä tuotetta huonolla sällä esimerikksi sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Tuotteen käytäminen huonolla sällä tai koskeissa tai marissä olosuhteissa on raskasta. Huono sää voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran.
• Varo henkiloitä, esineita ja tilanteita, jotka voivat体系建设 tuotteen turvallisen käytön.
• Varo esteita, kuten juuria, kiviä, risuja, kuoppia ja oja. Pitkän ruohon seassa voi olla esteita.
• Ruohon leikkaaminen rinteissä voi olla vaarallista.
  Alä käytä tuotetta rinteessä, jonka kaltevuus on yli 15^ .
  Käytä tuotetta sivusuunnassa rinteeseen nahden.
  Älä käytä tuotetta pystysunnassa.
• Ole varovainen låhestyessäpi piilossa olevia kulmia ja esineita, jotka estavat nakyvyyden.

Tyoturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet
ennen laitteen käytämista.

• Käytä tätä tuotetta ainoastaan nurmikoiden leikkkaamseen. Tuotteita e saa käytää muhin käytötkoituksiin.
  Käytä henkilökohtaisia suojavarusteita. Katso Henkilökohtainen suojavarustus sivulla 97.

• Opettele pysaytämän moottori nopeasti hatatilassa.

• Alä koskaan käynnistä moottoria suljetussa tilassatai lahellā herkasti sytyviá materiaaleja. Moottorinpokakaasu on kuumaa ja se voi sisältaä kipinoitä, jotka voivat aiheuttaa tulipalon.

• Alä käytä tuotetta, ellei sen teraa ja kaikkia suojuksa ole kiinnitety asianmukaisesti. Virheellisiesti kiinnitety terä saattaa irrota ja aiheuttaa henkilövahinkoja.
  Varmista, ette tera osu kivin ja juuriin. Tamä voi vauroiottaa terä, ja kampiakseli voi väantya. Väntynyt aksemi aiheuttta voimakasta tärinä. Tällöin on erittäin suuri riski, etta tera irtoa.
• Jos terä osuu esineeseen tai alkaa täristä, pysäytä tuote välittömästi. Irrota sγtytyskaepeli sytytstulpasta. Tarkista tuote vauroioiden varalta. Korjaa vauriot tai teeta kɔrjaustyöltvaluutetussa huoltolikkeessä.
• Alä koskaan liita moottorin jarrukahvaa pysyvästi kahvaan moottoria käynistettäessä.
• Aseta tuote kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ette tera paase osumaan maahan tai mihinkään esineeseen.
• Ole aina tuotteen takana käyttaessäsi sitä.
• Pidä kaikki renkaat maassa ja molemmat katesi tyontöaisalla kayttäessä tuotetta. Pidä katesi ja jalkasi poissa pyörivien terien laheisyydestä.
• Älä kallista tuotetta moottorin käynistyksen aikana.
• Ole varovainen vetäessäti tuotetta taaksepan.
• Alä koskaan nosta tuotetta moottorin käynnistyksen aikana. Jos tuotetta tätyyy nostaa, sommuta ensin moottori ja irrota sytytskaapeli sytytystulpasta.
• Älä kävele taaksepän käyttaessasi tuotetta.
• Sammuta moottori, kun siirrat tuotteen ruohottom an alueen yli, esimerkikiyi ylittäessäsi sora-, kivi- tai asfalttipolkuja.
• Älä juokse tuotteen kanssa, kun moottoria käynistetään. Kävele aina, kun kát tuotetta.
• Sammuta moottori ennen kuin muutat leikkuorkoreuttta. Alä koskaan tee saätöja moottorin käydessa.
• Alä koskaan jatā laitetta ilman valontaa moottorin kāydessā. Sammuta moottori ja varmista, ettei terāvarustus pyōri.

Turvallisuusohjeet käytöä varten

Henkilkohtainen suojavarustus

VAROITUS: Lue seuraavat varoitusohjeet
ennen koneen käytämista.

• Henkilokohtaiset suojavarusteet eivat poista tapaturmien vaaraa, mutta ne lieventavat vammoja onnettuustilanteessa. Anna jalleenmyyjan auttaa olkeiden varusteiden valinnassa.
  Käytä kuulonsuojaimia, kun melutasop on yli 85 dB.
  Käytä kestäviä luistamattomia saappaita tai kenkiä.
  Alä käytä avonaisia jalkineita tai kulje paljain jaloin.

Käytä vahvakankaisia, pitkä housuja.
- Käytä suojakäsinieta tarvittaaessa, esimerikki serävarustuksen asennuksen, tarkastuksen ja puhistuksen aikana.

Tuotteen turvalaitteet

VAROITUS: Lue seuraavat varoitusohjeet
ennen laitteen käytämista.

• Älä käytä laitetta, jos jokin sen turvalaitteista on rikkä.
  Tarkasta turvalaitteet saannollisesti. Jos turvalaitteissa on vikoja, ota yhteyttt Husqvarahuoholtollikkeesen.

Leikkuusuojuksen tarkistaminen

Leikkuusuojus vahentä laitteen tärinä ja terän aiheuttamaa tapaturmavaaraa.
- Tarkista leikkuusuojus vauroiiden, kuten halkeamien, varalta.

Moottorin jarukahva

Moottorin jarrukahva pysayttta moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysahtyy.

Tarkista moottorijarru kännistämälä moottori ja vapauttamalla sitten moottorin jarrukahva. Jos moottori ei pysahdy 3 sekunnissa, anna valtuutetun Husqvarnahuoltolikkeen saatää moottorijarru.

(Kuva 12)

Aänvaimennin

Aanenvaimennin pitä äinitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käytäjästa poispän.

Alä käytä konetta, jos äenvaimennin on vauroitunut tai puuttuu kokonaan. Vialinen äenvaimennin suurentaa melutasao ja tulipalon vaarraa.

VAROITUS: Aanenvaimennin on erittäin kuuma kaytö aikana, heti kaytö jalkeen ja moottorin kaydessä joutokayntinopeudella. Ole varovainen sytyvien materiaialien ja/tai kaasujen lahistollä, jotta et aiheuta tulipaloa.

Polttoaineturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet
ennen koneen kayttamista.

• Älä käynistä laitetta, jos sen päällä on poltoinateta tai moottoriölyja. Poista ylimäräinen poltoaine tai öljy ja anna laitteen kuivua.

• Jos olet läikytänyt poltoainetta vaatteilesi, vaihda vaatteet heti.

• Varo, ettei iholle pääse polttoainetta, sillä se voi aiheuttaa vamman. Jos hollesi joutuu polttoainetta, pese se pois vedellä ja saippualla.

• Älä käynnistä laitetta,Jos moottori vuotaa.Tarkista moottori säännöllisesti vuotojen varalta.
  Kasittele poltoainetta varoen. Poltoaine on sytyvää ja kaasut ovat räjähdysherkkia, mikä voi aiheuttaa tapaturman tai kuoleman.
• Älä hengitä poltoainehöryjä, sillä ne voivat aiheuttaa vamman. Varmista, etta ilmanvirtaus on riittävä.
• Älä tupakoi poltoaineen tai moottorin lähistölä.
• Älä sijoita lämpimiä esineitä polttoaineen tai moottorin lahelle.
• Alä lisää polttoinetta, kun moottori on käynnissä.
• Varmista ennen polttoainee lisäämista, etta moottori on jaähtynyt.
• Ennen kuin lisäät poltoainetta, avaa polttoainesällön korkki hitaasti ja vapauta paine varovasti.
• Alä lisää poltoainetta moottoriin sisätilassa. Jos ilmanvirtaus ei ole riittävā, tukehtuminen tai hiilimonoksin dengittäminen voi aiheittaa vamman tai kuoleman.
  Kiristä polttoainesa lión korkki tiukasti. Polttoainesa lión korki riittamän kirstys aiheuttaa tulipalovaaran.
• Siirra laite ennen käynnistysta vahintaan 3 metrin päähan paikasta, jossa lisäsit poltoainetta.
• Alä tāytā polttoainesālliöṭa tāyteen. Kuumuus saa polttoaineen lajenemaa. Jātā polttoainesāllion paälle tyhjäa tilaa.

Turvaohjeet huoltoa varten

VAROITUS: Lue seuraavat varoitusohjeet
ennen koneen kayttamista.

Moottorin pakokaasut sisaltavat hiimonoksidia, joka on hajuton, myrkylinen ja erittain vaarallinen kaasu. Alä kaynnistà moottoria sisallā tai suljetuissa tiloissa.
- Jos tuotetta taytyhuoltaa, sommuta ensin moottori ja irrota syytyskaapeli syytystulpasta.
Käytä suojakäsinitea houltaessasi teravarustusta. Tera on erittain tervä ja aiheuttaa helposti haavoja.
- Lisavarusteet je muut kuin valmistajan hyväksymät muutokset tuotteeseen voivat aiheuttaa vakavan vamman tai kuoleman. Älia tee tuotteeseen muutoksia. Käytä vain valmistajan hyväksymälisavarusteita.
- Jos tuotetta ei ole houlettu asianmukaisesti ja sāännöllisesti, tapaturnien ji tuotteen vauroitumisen vaara kasvaa.
Huolla tuote ainoastaan käytöhjekirjassa annettujen ohejden mukaisesti. Kaikki muut huoltotoimet on tehtäva valtuutetussa Husqvarhauhtoliikkeessa.
Anna valtuutetun Husqvarna-huoltolikkeen huoltaa tuote säännöllisesti.
Vaihda vauroituneet, kuluneet tai rikkoutuneet osat.

Asentaminen

Työntöaisan asentaminen

1. Aseta alemman aisan alaosassa olevat tapit reikiin kuvan osoittamalla tavalla. Kohdista ruuvireiät ja kiinitta ruuvit, aluslevyt ja nupit. Kiristä nupit huolellisesti. (Kuva 13)
2. Kohdista kahvaston reiāt alemman tyontōaisan reikien kanssa ja kiinitta ruviṭ, aluslevyt ja nupit. Kiinittä myös käynnistsnarun kiinike oikealle puolle. Kiristä nupit huolellisesti. (Kuva 14)
3. Kiinnitä johdot kahvaan mukana toimituilla johdon pidikkeillä. (Kuva 15)

Huomautus: Varmista, ettei kaapeleita ole kirstetty lian tiukalle.

Kahvan korkeuden sätäminen

1. Irrota alemmat nupit. (Kuva 16)
2. Pura nuppi, aluslevy ja ruuvi.

3. Kahvan voi asettaa kahdelle eri korkeudelle. Sääda kahva sopivalle korkeudelle asettamalla kiinnitsruuvi toiseen kahdesta reiästa. (Kuva 17)

4. Asenna ruuvi ja nuppi.

5. Liu'uta nuppeja yloispain kahvaa kohti, kunnes nepysahtyvat ja kuulet naksahduksen. Kiristä nupit huolellisesti. (Kuva 18)

Tuotteen asettaminen kuljetusasentoon

1. Irrota ruohonkeraaja.
2. Avaa ylemman kahvan nupit ja taita kahva alas. (Kuva 19)
3. Irrota alemmat nupit.
4. Liu'uta nupit urien alaosaan tuotteen molemmin puolin. (Kuva 20)
5. Taita kahva eteen. (Kuva 21)

Tuotteen asettaminen käyttoasentoon

1. Nosta kahvastoa, kunnes alempi kahva lukittuu kayttöasentoon. (Kuva 22)
2. Liu'uta nuppeja yloispain kahvaa kohti, kunnes nepysahtyvat ja kuulet naksahduksen.

3. Kiristä nupit huolellisesti. (Kuva 23)

4. Nosta kahvaston ylaosaa.

5. Kiristä nupit huolellisesti. (Kuva 24)

Ruohonkerääjan asentaminen

1. Aseta ruohonkerääjän yläosa ruohonkerääjän alaosaan. (Kuva 25)

2. Kiinnitta ruohonkerääjan runko kiinnikkeillä. (Kuva 26)

3. Nosta takasuojus ylos.

4. Kiinittä ruohonkerääjän koukut rungon yläreunaan. (Kuva 27)
5. Aseta ruhonkerääjan alempi osa ruohon ulosheittkanavaan.

Käytto

Johdanto

VAROITUS: Lue turvallisuutta käsittelevä luku niin, etta ymmarrat sen sisällön, ennen laitteen kayttämista.

Husqvarna Connect

Husqvarna Connect on ilmainen mobillilaitesovellus. Husqvarna Connect -sovellus saat lisatoimintoja Husqvarna-koneeseen:

• Enemmän tuotetietoja.
  Tietoja koneen osista ja huolto-ohjeita.

Husqvarna Connect -kayton aloittaminen

1. Lataa Husqvarna Connect -sovellus mobillilaitteeseesi.
2. Rekisteröi Husqvarna Connect -sovelluksessa.
3. Liītā ja rekisteröi kone Husqvarna Connect - sovelluksen ohjeiden mukaan.

Ennen tuotteen käytöä

1. Lue käytööhje huolellisesti ja varmista, etta ymmarrat sen sisälätämät ohjeet.
2. Tutki terāvarustus ja varmista, etta se on kiinnitetty ja sāädetty asiμukaisesti. Katso Terāvarustuksen tarkistaminen svilla 101.
3. Täytä polttoinesäiliö. Katso Polttoaineen lisäaminen sivulla 99.
4. Lissä öljysäiliöön oljya j tarkista öljytaso. Katso Öljyn maärän tarkistaminen sivulla 101.

Polttoaineen lisääminen

Käytä ympäristöä saastävää bensiinä tai
alkyaattibensiinä, jos niītā on saatavilla. Jos ympäristöä
sastävää bensiinä tai alkylaattibensiinä ei ole
saatavilla, käytä lyijtontä tai lyijyllista la Tubensiinä,
jonka oktaaniluku on vähintänn 90.

HUOMAUTUS: Alä käytä bensiinä, Jonka oktaaniluku on pienempi kuin 90 RON (87 AKI). Se voi vaurioittaa laitetta.

1. Vapauta poltoainesäiliösta painetta akaamalla poltoainesäiliö n korkki hitaasti.

2. Kaada polttoainesaillioh hitaasti polttoainetta. Jos oljya laikkyy, pyyhi oljy pois liinalla ja anna oljyjaamien kuivua.

3. Pyyhi polittoainesäiliön korkin ympäristö puhtaaksi.
4. Kiristä poltoainesaïlion korkki tiukasti.
   Polttoainesaïlion korkin riittämätön kiristys aiheuttaa tulipalovaaran.
5. Siirra tuote ennen kännistystä vähintään 3 metrin (10 jalan) päähan paikasta, jossa lisäsit poltoainetta.

Leikkuukorkeuden asettaminen

1. Lisää leikkuukorkeutta siirtämällä leikkuukorkeuden saatovipua taaksepäin.
2. Vähenna leikkuukorkeutta siirtämällä leikkuukorkeuden saatovipua eteenpän. (Kuva 28)

HUOMAUTUS: Aïla aseta leikkuorkorreuttla liian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terat voivat osua maahan.

Tuotteen kaynistaminen

1. Varmista, etta sytytyskaapeli on liitetynä sytytystulppaan.
2. Paina poltoainepumppuva viisi kerta, kun kaynnistat laitteen ensimmäisen kerran. Kun kaynnistat laitteen myohemmin moottori kylmänä, paina poltoainepumppuva kolme kerta.
3. Seiso laitteen takana.
4. Pida moottorin jarrukahvaa kahvastoa vasten. (Kuva 29)
5. Pitele käynistysarun kahvaa oikealla kädelläsi.
6. Vedä käynistysnarusta hitaasti, kunnes tunnet hieman vastusta.
7. Kännistä moottori vetamällä voimakkaasti.

VAROITUS: Älä kiedo käynnistysnaru
katesi ympärille.

Vetojarjestelmän käytäminen pyörillä (LC 140S)

Työnnä vetojärestelmän sankaa kahvaston suuntaan. (Kuva 30)
- Ennen kuin vedāt tuotetta taaksepān, kytke vetojärjestelmä pois kāytösta ja työnnä tuotetta eteenpān noin 10cm.
- Kytke vetojärestelmä pois käytösta vapauttamalla vetojärestelmän sanka esimeriksi lahestyessasi estettä.

Laitteen pysayttäminen

• Jos haluat pysayttäa vain vetojärestelmän, vapauta vetojärestelmän sanka.
• Pysäytä moottori vapauttamalla moottorin jarrukahva.

Hyvän tuloksen saavuttaminen

Käytä aina hyvin teroitettua teräa. Tylsa tera leikkaa epatasaisesti ja ruohosta tuulee keitaista leikatun pinnan kohdalta. Hyvin teroitettu terä käyttaa myös tylsa ateräa vahemman energiaa.
- Älä leikkaa enempää kuin 1/3 ruhon pituudesta. Aseta leikkuukorkeus ensimmäisellä leikkukerralla korkeaksi. Tutkittuasi leikkuutiloksen voit laskea leikkuuokorkeuden haluamallesi tasolle. Jos ruho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa.
Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tule raitoja.

Huolto

Johdanto

VAROITUS: Ennen minkäänlaisten
huoltożoien aloittamista sinun on luettava
turvallisuutt a kassefteleva luku niin, etta
ymmarrat sin sisällön.

Kaikiin tuotteelle tehtävin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, etta tuotteemme huolletaan ja korjataan ammattimaisesti. Jos

jälleenmyyjäsi ei ole huoltolike, pyydä jälleenmyyjäa neuvomaan lahin huoltolike.

Huoltokaavio

Huoltovälit on laskettu tuotteen pävittäisen käytön perusteella. Valit voivat muuttua, jos tuotetaa ei käytetä pävittäin.

Saat lisätietaja *-merkillä merkityista huollosta kohdasta Tuotteen turvalaitteet sivulla 97.

Huolto	Päivittäin	Vilkoittain	Kuukausit-tain
Tee yleistarkastus	X
Tarkista öljytaso	X
Puhdista tuote	X
Tarkista terävarustus	X
Tarkista leikkuusuojus*	X
Tarkista moottorin jarrukahva*	X
Tarkista ja säädä vetojärestelmä (kytkinjohto)	X
Tarkista äänenvaimennin*		X
Tarkista sytytystulppa		X
Vaihda ölj (ensimmäisten 5 käytöttunnin jälleen ja sitten 50 käytö:tun-nin välein)			X
Vaihda ilmansuodatin			X
Tarkista polttoainejärestelmä			X

Yleistarkastus

• Varmista, etta laitteen kaikki ruuvit ja mutterit on kirstetty oikein.

Laitteen puhdistaminen ulkopuolelta

• Poista lehdet, ruoho ja lika harjalla.
• Varmista, etei moottorin yäosassa sijaitseva ilmanottoaukko ole tutkeutunut.
• Älä käytä laitteen puhdistamiseen painepesuria.
• Jos käytät tuotteen puhdistamiseen vettä, alä suihkuta vettä suoraan moottoriin.

Leikkuusuojuksen sisäppinnan puhdistaminen

1. Tyhjennä polttoainesäiliö.
2. Aseta tuote kyljelleen aenenvaimennin alaspain.

HUOMAUTUS: Jos tuote asetetaan ilmansuodatin alaspain, moottori saatta a vaurioitua.

1. Pesleikkuusuojuksen sisapinta vesiletkulla.

Terävarustuksen tarkistaminen

VAROITUS: Estä tuotteen tahaton kännistyminen irrottamalla sytytyskaapeli sytytystulpasta.

VAROITUS: Käytä suojakäsineitä
huoltaessasi terävarustusta. Tera on erittäin
teräva ja aiheuttaa helposti haavoja.

1. Tutki terāvarustus vauroiden tai halkeamien varalta.
   Vaurioitunut terāvarustus on aina vaihdettava.
2. Tarkista, onko terä vauroitunut tai tylsa.

Huomautus: Terä on tasapainotettava oikein teroituksen jälkeen. Anna huoltoliikkeen teroittaa, vaihtaa ja tasapainottaa tera. Jos osut esteeseen niin, etta tuote pysahtyy, vailda vaurioitunet erä. Anna huoltolikkeen arvioida, voiko terän teroittaa vai onko se vaihdettava.

Teran vaihtaminen

1. Lukitse terä puukiilalla. (Kuva 31)
2. Irrota terapultti.
3. Irrota tera.
4. Tutki teran tuki ja terapultti vaurioiden varalta.
5. Tutki kampiakseli ja varmista, ettei se ole väntynyt.
6. Asenna uusi tera siten, etta teran kulmikkaat paat osoittavat leikkuusuojuksen suuntaan. (Kuva 32)

7. Varmista, etta tera on kohdistettu moottorin aktelin keskiosan kanssa.

8. Lukitse terä puukiillalla. Kiinnitta jousialuslevy paikalleen ja kirstä pultti ja aluslevy momenttiin 45-60 Nm. (Kuva 33)

9. Pyorita teraä kasin ja varmista, etta se pyorii vapaasti.

VAROITUS: Käytä työrukkasia. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Testaa terä kännistämällä tuote. Jos terä ei ole kiinnitety asianmukaisesti, tuote tärisee tai sen leikkuutulos ei ole tydydtävä.

Öljyn määrän tarkistaminen

HUOMAUTUS: Liian alhainen öljytaso voi vauroiottaa moottoria. Tarkista öljytaso ennen kuin käynistät tuotteen.

1. Aseta tuote tasaiselle alustalle.
2. Irrota polttoainesaillon korkki ja mittatikku.
3. Pyyhi mittatikku puhtaaksi öljystä.
4. Työnnä mittatikku kokonaan oljysäiliöän, jotta saat oljytasosta oikean kuvan.
5. Poista mittatikku.
6. Tarkista oljytaso mittatikusta.
7. Jos oljytaso on alhainen, lisaa moottorioljya ja tarkista oljytaso uudelleen.

Moottorioljyn vahtaminen

VAROITUS: Moottorioljy on erittain kuumaa moottorin sammuttamisen jåkeen. Anna moottorin jähtya ennen kuin valutat moottorioljyn pois moottorista. Jos moottorioljya joutuu iholle, peso oljy pois vedellä ja saippualla.

1. Käytä konetta, kunnes poltoainesällö on tyhja.
2. Irrota sytytyskaapeli sytytystulpasta.
3. Irrota poltoinesaillion korkki.
4. Aseta tuotteen alle sailiö, johon valutat öjlyn.
5. Tyhjennä moottoriöjy sailiostä kallistamalla konetta.
6. Lisää uutta moottoriöljä, jota suositellaan kohdassa Tekniset tiedot sivulla 103.
7. Tarkista öljytaso. Katso Öljyn märän tarkistaminen sivulla 101.

Ilmansuodatin

Pitkän käytössä ollutta ilmansuodatinta ei voi koskaan puhdistaa tysin puhtaaksi. Vaihda ilmansuodatin saannöllin väljoin.

Huomautus: Vauroitunut ilmansuodatin on aina vaihettava.

Vaahtomuovisuodattimen puhdistaminen

1. Irrota ilmansuodattimen kansi ja vaahtomuovisuodatin.
2. Puhdista vaahtomuovusudatin vedellja saippualla.
3. Huhtele vaahtomuovisudatin puhtaalla vedella.
4. Purista vaahtomuovisuodattimesta vesi ja anna suodattimen kuivua.

HUOMAUTUS: Alä käytä paineilmaa. Se voi vauroiotta vaahtomuovisudatinta.

1. Voitele vaahtomuovisudatin moottoriöjyllä.
2. Poista ylimaaarainen oljy painamalla puhadas liina vaahtomuovisuodatinta vasten.
3. Aseta ilmansuodatin takaisin paikalleen. Varmista, etta ilmasuodatin tulee tiiviisti ilmansuodattimen pidintä vasten.
4. Aseta ilmansuodattimen kansi takaisin paikalleen.

HUOMAUTUS: Käytä aina suositeltua sytystulppaa. Värärä sytystulpan typpi voi aiheuttaa laitteen vauroitumisen.

Tarkista sytytystulppa,Jos moottorin teho on heikko, moottoria on vaikea saada kayntiin tai se ei toimi oikein joutokayntinopeudella.
- Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin noudattamalla seuraavia ojheita:

a) Varmista, etta joutokayntinopeus on saadetty oikein.

b) Varmista, etta polttoaineseos on oikea.
c) Varmista, etta ilmansuodatin on puhadas

• Jos sytytystulppa on karstoittunut, puhista se ja tarkista samalla, etta karkivali on oikea, katso Tekniset tiedot sivulla 103. (Kuva 34)
  Vaihda sytytystulpparavittaessa.

Poltoainejärestelmän tarkistaminen

Tutki poltoainesaion korkki ja poltoainesaion korkin tiiviste vauroiden varalta.
Tutki poltoaineletku vuotojen varalta. Jos poltoaineletku on vauroitunut, vaildata se huoltolikkeessa.

Kytkinjohdon sāṭāminen

Jos vetojärestelmä tuntuu hitaalta, kytkinjohtoa on saadettäv.

1. Sääda kytkinjohtoa kinnittämä lyktenjohto vetojärestelmän sangan eri reikin. Lissä vetojärestelmän nopeutta lyhentämä kytkenjohdon pituuttu. Vähenna vetojärestelmän nopeutta pidentämä lkytkenjohdon pituuttu. (Kuva 35)

Huomautus: Jos vetojärestelmä on kytkettynä, kun et vedä vetojärestelmän sangasta, kytkinjohtoa on pidennettäv.

1. Voit hienosaattaa vetojarjestelman noeuttta kaantamalla saatoruuvia.Voit lisata vetojarjestelman noeuttta kaantamalla saatoruuvia vastapäivän. Voit vahtenta vetojarjestelman noeuttta kaantamalla saatoruuvia myotapäivän. (Kuva 36)

Jos vetojärestelmä tuntu hitaal saadön jälkeen, vaihdata vetohihna valtuutetussa huoltolikkeessä.

Kuljettaminen, sailyttäminen ja havittäminen

Kuljetus ja saïlytys

Kun sailytāt ja kuljetat tuotetta ja poltoainetta, varmista, ettei tuote vuoda poltoainetta tai poltoaehohyryä. Esimerkiki sähkolaitteista tai lammityskatloisto peräisin olevat kipināt ai avotuli voivat aiheuttaa tulipalon.
Käytä poltoaineen saïlytkyssessä ja kuljettamisessa aina hyväksytyjä poltoainesäiliöita.
Tyhjennà tuotteen poltoainesäiliö,Jos varastoit tuotteen pitkäksi ajaksi. Hāvita poltoaine viemällä se asianmukaisen keräyspisteeseen.
Välta onnettomuudet ja tuotteen vauroituminen kiinnittämllä tuote turvalliseti kuljetuksen ajaksi.
Säilytä tuotetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivat päse.

Säilytä tuotetta kuivassa paikassa, jossa lampötila ei laske pakkasen puolelle.

Havittäminen

Noudata paikallisia kierratysvaatimuksa ja saadoksi.
- Hāvītā kaikki kemikaalit, kuten moottoriöjy ja poltoaine viemällä ne huoltolikkeeseen tai asianmukaiseen keräyspisteeseen.
Kun tuote tulee elinkaarensa paahan, havita tuote lahettamalla se Husqvarna-jalleenmyyjalle tai kierratyspisteeseen.

Tekniset tiedot

Tekniset tiedot

	LC 140	LC 140S
Moottori
Tuotemerkki	Briggs & Stratton	Briggs & Stratton
Iskutilavus, cm3	125	125
Nopeus, r/min	2 900 ± 100	2 900 ± 100
Moottorin nimellisteho, kW33	1,8	1,8
Sytytysjärestelmä
Sytytystulppa	Champion XC92YC	Champion XC92YC
Kärkiväli, mm	0,5	0,5
Poltoaine-/voitelujärestelmä
Poltoainesäiliön tilavuus, litraa	0,8	0,8
Öljysäiliön tilavuus, litraa	0,5	0,5
Moottoriöly	SAE 30	SAE 30
Paino
Sälioti tyhjinä, kg	24,5	27
Melupästöt 34
Äänen tehtaso, mitattu dB(A)	94	94
Äänen tehtaso, taattu LWA dB(A)	94	94
Äänitasot 35
Äänenpainetaso käytäjän korvan tasalla, dB(A)	80	80
Tärinätasot 36
Kahva, m/s2	9,4	9,4
Leikkaus
Leikkuukorkeus, mm	25-75	25-75
Leikkuuleveys, mm	40	40
Terä	Keruu	Keruu
Tuotenumero	5873863-10	5873863-10

33 Moottorin ilmoitetu nimellisteho on moottorimallia edustavan typpilisen tuotantomoottorin keskimäräräinen nettotoho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tastä arvosta. Laitteeseen asennetun moottorin todellinen lahtöthei rippuu käytönopeudesta, ympäristem olosuhteista ja muista arvoista.
34 Melupästäö ympäristöön äenentehona (Lw) EY-direktiivin 2000/14/EY mukaisesti mitattuna.
35 Aenpainetasoista ilmoitettujen tietojen typillinen tilastollinen Hajonta (keskihajonta) on 1,2 dB(A).
36 Tärinatasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen Hajonta (vakiopoikkeama) on 0,2m / s^2

	LC 140	LC 140S
Ruohonkerääjän tilavuus litroina	50	50
Ajo
Nopeus, km/h	-	4,0

EY-vaatimustemmukaisuusvakuutus

Husqvara AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa, etta ruhonleikkurit Husqvara LC 140 ja LC 140S alkaen sarjanumerosta 14xxxxxx ovat seuraavien NEUVOSTON DIREKTIIVIEN mukaisia:

1. toukokuuta 2006 annette konedirektiivi 2006/42/EY.
2. helmikuuta 2014 annettu direktiivi 2014/30/EU sähkömagneettisesta yhteensopivuudesta
3. toukokuuta 2000 annettu direktiivi 2000/14/EY, joka koskee melupästäojä ympräristöen.

Melupäästöja koskevat tietoja on kohdassa Tekniset tiedot.

Seuraavia standardeja on sovellettu:

ISO 5395, ISO 11094, EN 55012

Yllä luetellut standardit ovat standardien uusimmat julkaistut versiot, mikämi muuta ei ole ilmoitetu.

Ilmoitettu tarkastuslaitos: 0404, SMP Svensk
Maskinprovning AB, Box 7035, SE-750 07 Uppsala on julkaissut rapporteja vaatimustenmukaisuuden
arvioinnista 8. toukokuuta 2000 ulkona käytettäven
laitteiden melupästäöistä ympäristöän annetun neuvoston direktiivin 2000/14/EY liitteen VI mukaisesti.

Sertifkaatin numerot ovat: 01/901/226

Huskvarna, 2019-12-15

Claes Losdal, kehityspaällikkö/puutarhatuotteet (Husqvarna AB:n valtuutetu ja teknisestä dokumentaatiosta vastaava edustaja)

Sommaire

Introduction. 106

Sécurité 107

Montage. 110

Utilisation 110

Entretien 112
