KÄYTTÖOHJE JS3200 MAKITA

Vähimmäisleikkaussäde

Käyttoohje

GR

i aapiva

Odyiec xpoeewc

JS3200

1

2

3

4

5

6

7

8

9

10

11

Symbols

Alla on esitetty koneessa kaytetyt symbolit. Opettele naiden merkitys, ennen kuin kaytät konetta.

Σμβλa

① Kuusioavain
② Alaterä
③ Ylaterän kiinnitsruuvi
④ Ylaterä
⑤ Kirista
⑥ Alaterän kiinitsruuvi
⑦ Terän pidin
⑧ Ei saa jaada valia

(9) Alateran asetusruuvi
10 Kuusiokolomutteri
⑪ Paksuustulkki
Lukituspainike
⑬ Liipasinkatkaisija
14 Ruostumattoman teraksenmittari 2,5 mm

15 Valantateraksen mittari 3,2 mm
16 Tyostopidin
⑦ Rajamerkki
18 Ruuvitalta
19 Hillisuojus

TEKNISET TIEDOT

Malli

JS3200

Maks. leikkauskapasiteetti
Teras eniTaan 400 N/mm2	3,2 mm/10 ga
Teras eniTaan 600 N/mm2	2,5 mm/13 ga
Teras eniTaan 800 N/mm2	1,5 mm/17 ga
Alumiini eniTaan 200 N/mm2	4,0 mm/9 ga
Vahimmäisleikkausala	50 mm
Pistonopeus min	1 600
Pituus	204 mm
Paino	3,5 kg

Jatkuvan tupkimus- ja kehitysohjelman vuoksi pidätamme oikeeden muuttaa tassä mainittuja teknisäominaisuksia ilman ennakkoilmoitusa.
- Huomaa: Tekniset ominaisuudet saattavat vaihdella eri maissa.

Virransyöttö

Laitteen saa kytkeä ainoastaan virtalähteeseen, jonka jännite on sama kuin typpikilvessä ilmoitettu. Laitetta voidaan käyttaa ainoastaan yksivaiheisella vaihtoviralla. Laite on kaksinkertaisesti sujoaeristetty eurooppalaisten standardien mukaisesti, ja se voidaan tast systla liittaa maadoittamattomaan pistorasian.

Turvaohjeita

Oman turvallusuutes vuoksi lue mukana seuraavat turvaohjeet.

1. Pitele konetta tiukasti.
2. Kiinnitä työkappale tukevasti.
3. Pida kdet loitolla liikuvista osista.
4. Tyokappaleen reunat ja säleet ovat teräviä. Käytä käsineita. Suosittelemme myös paksupohjaisten jalkineiden käyttoa loukkaantumisen valttämiseksi.
5. Alä aseta konetta tyokappaleen säleiden paälle. Tämä voi aiheuttaa koneen vioittumisen tai tomintahāiriöṭa.
6. Älä jäta konetta käntyin. Käytä konetta vain sen ollessa käsissäsi.
7. Varmistu aina jalansijasi tukevuudesta.
   Varmista aina, etta allasi ei ole ketään, kun työskentelet korkeissa paikoissa.

8. Alä kosketa teräa aläka tyokappaletta valitomasti työskentelyn jälkeen. Ne voivat olla erittäin kuumat ja ne voivat polttaa ihoasi.

9. Varo osumasta sahkjohtoin. Täm voi johtaa sahköiskun aiheuttamaanvakavaan onnettomuiteen.

SÄLYTÄ NÄMÄ OHJEET.

KÄYTTOOHJEET

Terän tarkastus

Ennen kuin alat käyttaa terä, tarkasta onko siinä kulumia. Tylsa, kulunut terä antaa huonon jäljen ja lyhentäa koneen käytöikää.

Terien käyttoikä vaihteele riippuen leukattavastamateriaistala sekä asetetusta teravalista. Yleisesti ottan teran yhddellä syrjälla voidaan leikata noin 500 metriä3,2 mm pehméää terästa (yhteensä 2000 metriänjällä leikkaavalla syrjällä).

Terien kiertäminen tai vaihtaminen

Tärkeä:

Ennen kuin alat muuttaa terän asentoa, varmista, etta koneita on katkaistu virta ja etta se on irrotettu virtualahteesta.

Sekä ylä- että alaterässä on neljä leikkaavaa syrjäa. Leikkausterän tylstytyä kierrä sekä ylä- että alateräa 90 astetta saadaksesi uudet leikkaavat pinnat esin. Kun ylä- ja alaterän neljä leikkaavaa syrjäa ovat tylseyeet, vaidha molemmat terät uusiin. Joka kerta kun kierrät tai vailhdat terät uusiin, toimi seuraavalla tavalla.

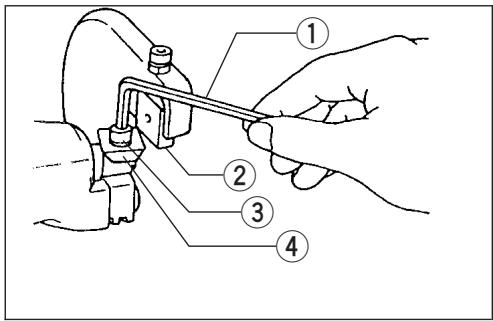

Irrota ensin terien kiinnitysruuvit varusteisiin kuulu-valla kuusiokoloavaimella ja sitten kierrai tai vaihdaterat. (Kuva 1)

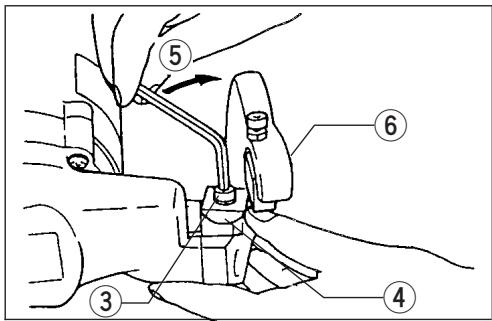

Asenna ylatera paikalleen ja kirstä ylaterän kiinnityruuvi kuosiokoloavaimella. Paina ylateraa ylospain kirstaessasi. (Kuva 2)

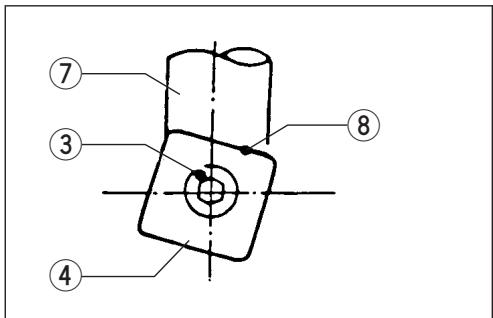

Kiinnitettyäsi ylateran varmista, etta ylateran ja teran pitimen kaltevan reunan vallin ei jaa rakoa. (Kuva 3)

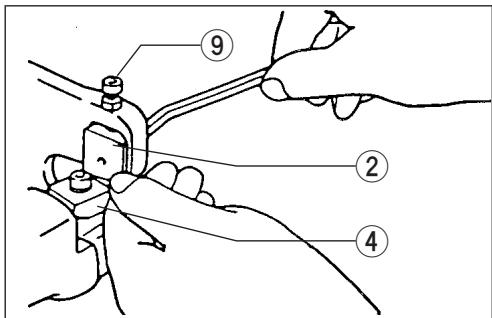

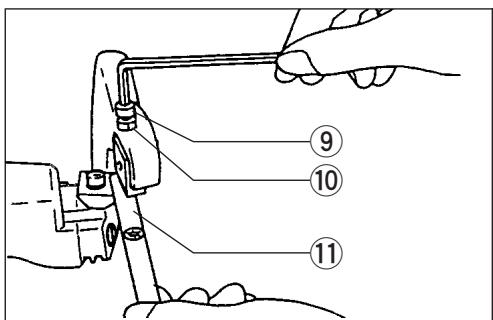

Asenaa sitten alatera paikalleen samalla tavalla kuin ylatera ja saadà samalla yla- ja alateran vallin jävära rako. Tehdessasi tata saatöa, ylateran tuee olla alasennossa. Kiristä ensin alateran kiinitsruuvia hie man ja aseta sitten paksuustulkka haluamallesi rakolukemalle. Leikkauspaksuus nakyyy paksuustulkissa, ja saedossa tulee käytta alla olevan taulkon yhdistelmiä. Liikuta kehyksessä olevaa alateranasetusruvua, kunnes rako on niin ahdas, etta paksuustulkka mahtuu likkumaan sinä vain vaivoin. Kiristä sitten alateran kiinitsruuvi tiukasti.

Kiristä lopuksi kuusiokolomutteri alaterän asetusruu-vin varmistamiseksi. (Kuva 4 ja 5)

Paksustulkin yhdistelmät

Materiaalinpaksius	2,3 mm	2,5 mm	3,2 mm
Paksustulkinyhdistelmät	1,0 + 1,5	1,0 + 1,5	1,5 + 2,0

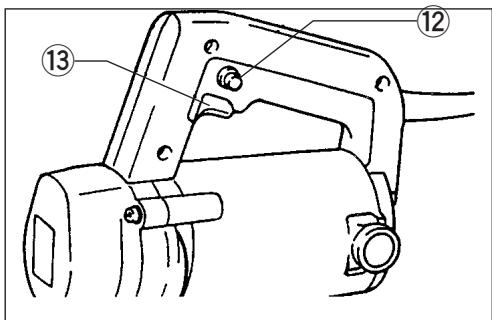

Kytkimen toiminta (Kuva 6)

VARO:

Ennen kuin kytket koneen virtalähteeseen, tarkista aina, etta liipaisinkytkin toimii moitteettomasti ja ettase palautuu "OFF" -asentoon vapautettaessa.

Kone käynnistetään yksinkertaisesti painamalla liipaisinkytkintä. Kone pysaytetaan vapauttamalla kytkin. Kone saadaan käymän jatkuvasti pitamalla liipaisinkytk alaspainettuna ja tyontämalla lukituspainike sisään. Koneen likutusasento puretaan painamalla liipaisinkytk kokonaan pohjaan ja vapauttamalla se.

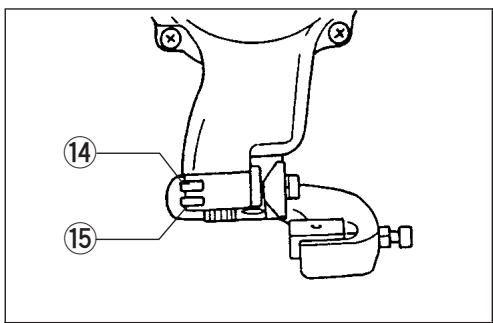

Sallittu leikkauspaksuus (Kuva 7)

Kehyksen vako toimii paksuismittarina valantateraksen ja ruostumattoman teraksen leikkausta varten. Jos materiaali mahtuu vakon, sita voidaan leukata.

Leikattavan materiaalin paksus riippuu materiaalin typistä (vahvuudesta). Eri materiaialien maksimi leiikkauspaksuus nakyyy alla olevassa taulukossa. Jos yritetään leikata salittua paksumpaa materiaialia, kone menee rikkj iaiheuttaa mahdollisesti vauroiota. Noudata mainittuja paksusrajoja.

Maks. leikkauskapasiteetti	mm	ga
Teräs enintään 400 N/mm2	3,2	10
Teräs enintään 600 N/mm2	2,5	13
Teräs enintään 800 N/mm2	1,5	17
Alumiini enintään 200 N/mm2	4,0	9

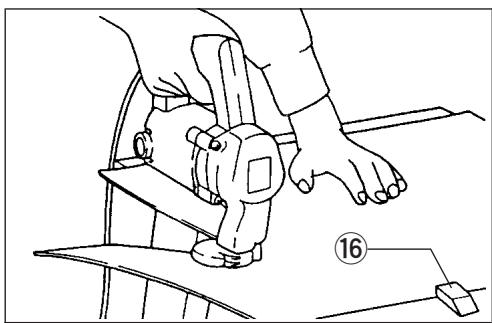

Materialien kiinnitys (Kuva 8)

Leikattava materiaali on kiinnitettavayostopenkinn pitimilä.

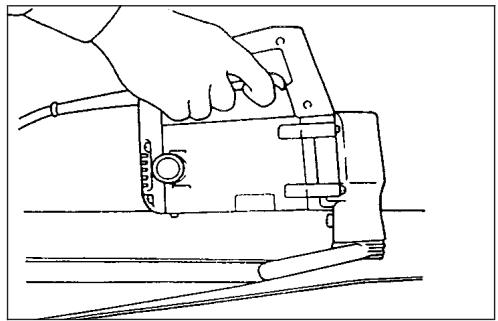

Leikkaustapa (Kuva 9)

Saadaksesi koneen leikkaamaan tasaisesti kallista sitä hieman taaksepän samalla kun työnnät sitä eteenpän.

Maks. leikkausleveys

Noudata mainittuja leikkausleveysarvoja (A): Pituus 1 800 mm.

Valanteräs (paksuus)	3,2 mm	alle 2,3 mm
Maks. leikkau- sleveys (A)	90 mm	Ei rajoitusta

Ruostumaton teräs (paksuus)	2,5 mm	alle 2,0 mm
Maks. leikkau-sleveys (A)	70 mm	Ei rajoitusta

Pienin mahdollinen leikkaussäde

Pienin mahdollinen leikkaussäde on 50 mm leikattaessa 2,3 mm paksuista pehmea terästa.

HUOLTO

VARO:

Ennen koneelle tehtävi huoltotoimia on varmistettava, etta se on sammutetu ja irrotetu virtalähteestä.

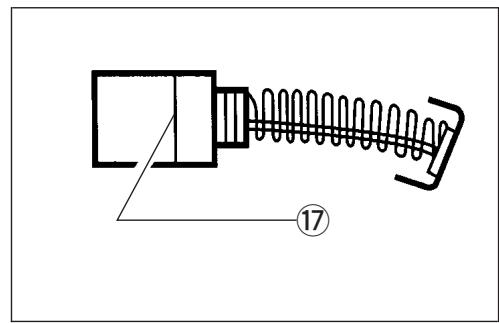

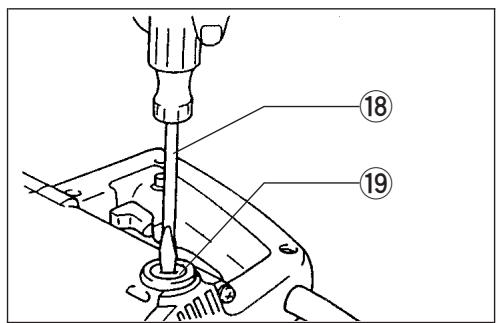

Hiilien vaihto (Kuva 10 ja 11)

Hiilet on vaihdtattava kun ne ovat kuluneet kulumisrajaan. Hiilet on vaihdtattava aina parittain.

Laitteen käytövarmuuden ja turvallisuuden vuoksi korjaukset ja muut huolto- ja saatötyöt saa suorittaa ainoastaan Makitan hyväksymä huoltopiste.

EΛΑHNIKA

Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi 446-8502 Japan valtuuttamana allekirjoittanut, Yasuhiko Kanzaki, vakuuttaa etta tämä tamu (Sarja nro : sarjan tuotantoa)

valmistanut Makita Corporation Japanissa vastaa seuraavia standardeja tai stardardoituja asiakirjoja

HD400, EN50144, EN55014, EN61000

neuvoston direktivien 73/23/EEC, 89/336/EEC ja 98/37/EC mukaisesti.

EAAHNIKA

Tyypilliset A-painotetut melutasot ovat

• Käytä kuulosuojaimia. -

Tyypillinen kihtyvydyden painotettu tehollisarvo on 5m / s^2
