KÄYTTÖOHJE BJV140 MAKITA

GB	Cordless Jig Saw	Instruction Manual
F	Scie sauteuse sans fil	Manuel d'instructions
D	Akku-Stichsäge	Betriebsanleitung
I	Seghetto alternativo a batteria	Istruzioni per l'uso
NL	Snoerloze figuurzaag	Gebruiksaanwijzing
E	Sierra de cacadora a batería	Manual de instrucciones
P	Serra de vaivém a bateria	Manual de instruções
DK	Akku-pendulstiksav	Brugsanvisning
S	Sladdlös sticksåg	Bruksanvisning
N	Batteridrevet løvsag	Bruksanvisning
FIN	Akkukäyttöinen kuviosaha	Käyttöohje
GR	Ασύρματο παλινδρομικό πριόνι	Οδηγίες χρήσεως

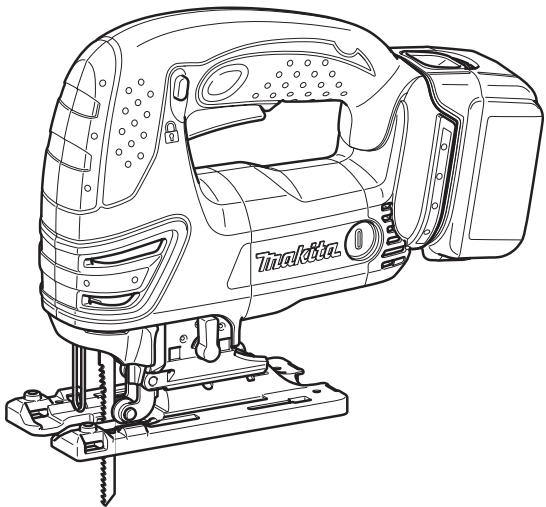

BJV140

BJV180

1	Punainen osa	12	Kuusioavain	24	Halkaisuohjain
2	Painike	13	Suojalevy	25	Ohjain
3	Akku	14	Sälöytymisen estolaite	26	Kierteinen nuppi
4	Sahaustoiminnon	15	Pölysuutin	27	Kaariohjaintappi
	muutoskytkin	16	Pölynimurin letku	28	Ohjaustanko
5	Lukituksen vapautuspainike	17	Sahauslinja	29	Ohjauskiskon sovitin
6	Liipaisinkytkin	18	Pultti	30	Ohjauskisko
7	Koneen avaaja	19	Viisteura	31	Ruuvi
8	Teränpidin	20	Asteikko	32	Rajamerkki
9	Pistosahan terä	21	V-ura	33	Harjanpitimen kansi
10	Ulokkeet	22	Vaihdekotelo	34	Ruuvitaltta
11	Jalusta	23	Aloitusreikä

TEKNISET TIEDOT

Malli		BJV140	BJV180
Iskun pituus		26 mm	26 mm
Suurin leikkauskapasiteetti	Puu	135 mm	135 mm
	Pehmeä teräs	10 mm	10 mm
	Alumiini	20 mm	20 mm
Iskua minuutissa (min ^-1 )		0 – 2 600	0 – 2 600
Kokonaispituus		255 mm	257 mm
Nettopaino		2,7 kg	2,8 kg
Nimellisjännite		14,4 V tasavirta	18 V tasavirta

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidä- tämme oikeuden muuttaa tässä mainittuja teknisiä om- naisuuksia ilman ennakkoilmoitusta.
• Huomaa: Tekniset ominaisuudet saattavat vaihdella eri maissa.

Käyttötarkoitus

Kone on tarkoitettu puun, muovin ja metallien sahaamiseen. Mittavan lisävaruste- ja sahanterävalikoiman ansiosta konetta voidaan käyttää lukuisiin tarkoituksiin ja se sopii erittäin hyvin kaarevien ja pyöreiden sahausten tekemiseen.

Turvaohjeita

Oman turvallisuutesi vuoksi lue mukana seuraavat turvaohjeet.

ERITYISIÄ TURVALLISUUSOHJEITA

ÄLÄ anna mukavuuden tai (toistuvan käytön tuottaman) kokemuksen tuotteesta korvata kuviosahan turvallisuusohjeiden ehdotonta noudattamista. Jos tätä sähkötyökalua käytetään turvattomasti tai virheellisesti, seurauksena voi olla vakava loukkaantuminen.

1. Tartu sähkötyökaluihin eristetyistä tartuntapinnoista tehdessäsi töitä, joissa leikkaava kone voi osua piilossa olevaan johtoon tai omaan virtajohtoonsa. Jännitteiseen johtoon osuminen saa koneen metalliosat jännitteisiksi ja aiheuttaa käyttäjälle sähköiskun.
2. Kiinnitä ja tue työkappale tukevaan alustaan puristimilla tai muulla kätevällä tavalla. Työkappaleen pitäminen kädessä tai ruumista vasten jättää sen epävakaaksi ja voi johtaa hallinnan menettämiseen.
3. Käytä aina suojalaseja. Tavalliset silmälasit tai aurinkolasit EIVÄT ole suojalaseja.
4. Älä leikkaa nauloja. Tutki työkappale ennen työskentelyä ja poista kaikki naulat.
5. Älä sahaa ylisuuria työkappaleita.
6. Varmista ennen sahaamista, että työkappaleen ympärillä on riittävästi tilaa siten, että terä ei osu lattiaan, höyläpenkkiin tms.
7. Pitele konetta käsin tukevasti.
8. Varmista että terä koskettaa työkappaleeseen vasta koneen käynnistämisen jälkeen.
9. Pidä kädet loitolla liikkuvista osista.
10. Älä jätä konetta käyntiin. Käytä konetta vain pidellessäsi sitä tukevasti käsin.

11. Pysäytä kone ja odota kunnes terä pysähtyy täysin, ennen terän nostamista työkappaleesta.

12. Älä koske terään tai työkappaleeseen heti työstön jälkeen. Osat voivat olla erittäin lämpimiä ja polttaa ihoasi.

13. Älä käytä konetta turhaan tyhjäkäynnillä.
14. Jotkin materiaalit sisältävät myrkyllisiä kemikaaleja. Vältä hengittämästä pölyä ja varo ihokosketusta. Noudata materiaalin toimittajan turvallisuusohjeita.
15. Käytä aina materiaalille ja työlle sopivaa hengityssuodatinta/-suojaa.

SÄILYTÄ NÄMÄ OHJEET.

VAROITUS:

VÄÄRINKÄYTTÖ tai tässä ohjekirjassa mainittujen turvaohjeiden noudattamatta jättäminen voi aiheuttaa vakavan loukkaantumisen.

1. Lue kaikki (1) akkulataajan, (2) akun ja (3) akkua käyttävän laitteen ohjeet ja varoitusmerkinnät ennen akkulataajan käyttöä.
2. Älä pura akkua osiinsa.
3. Jos käyttöaika lyhenee huomattavasti, lopeta työskentely välittömästi. Tämä voi aiheuttaa ylikuumenemisen, mahdollisia palovammoja ja jopa räjähdyksen.
4. Jos akkuhappoa pääsee silmiin, huuhtele ne puhtaalla vedellä ja hakeudu heti lääkäriin. Tämä voi aiheuttaa näön menetyksen.
5. Älä kytke akkua oikosulkuun:

(1) Älä kosketa liittimiä millään sähköä johtavalla esineellä.
(2) Älä säilytä akkua yhdessä metalliesineiden kuten naulojen, kolikoiden tms. kanssa.
(3) Suojaa akku vedeltä ja sateelta.

Akun oikosulku voi aiheuttaa voimakkaan sähkövirran, ylikuumenemisen, mahdollisia palovammoja ja konerikon.

1. Älä säilytä konetta ja akkua paikoissa, joiden lämpötila voi nousta tai kohota yli 50°C.

2. Älä hävitä akkua polttamalla, vaikka se olisi pahasti vioittunut tai kulunut loppuun. Akku voi räjähtää tulessa.

3. Varo pudottamasta ja kolhimasta akkua.

SÄILYTÄ NÄMÄ OHJEET.

Vihjeitä akun käyttöiän maksimoimiseksi

1. Lataa akku ennen kuin se on kokonaan purkautunut. Jos huomaat käyttövoiman heikentyneen, lopeta aina koneen käyttäminen ja lataa akku.
2. Älä koskaan lataa täyteen ladattua akkua. Liiallinen lataaminen lyhentää akun käyttöikää.
3. Lataa akku huoneenlämmössä 10°C – 40°C. Anna kuuman akun jäähtyä ennen sen lataa-mista.

TOIMINTOKUVAUS

VARO:

- Varmista aine ennen koneelle tehtäviä säätöjä ja tarkistuksia, että kone on sammutettu ja akku irrotettu.

Akun kiinnittäminen ja irrottaminen (Kuva 1)

• Sammuta kone aina ennen akun kiinnittämistä ja irrot-tamista.
• Akku irrotetaan vetämällä sitä irti koneesta samalla kun siirretään akun edessä olevaa painiketta.
• Akku kiinnitetään asettamalla akussa oleva kieleke kotelossa olevan uran kohdalle ja sujauttamalla se pai-kalleen. Työnnä aina kokonaan sisään, kunnes se napsahtaa kevyesti paikalleen. Jos painikkeen yläosassa oleva punainen osa jää näkyviin, akkua ei ole kokonaan lukittu paikalleen. Työnnä akku kokonaan sisään, kunnes punaista osaa ei näy. Jos et toimi näin, akku voi irrota vahingossa koneesta ja aiheuttaa itsesi tai sivullisen loukkaantumisen.
• Älä työnnä akkua väkisin sisään. Jos akku ei mene helposti paikalleen, sitä ei ole asetettu oikein paikalleen.

Sahaustoiminnon valitseminen (Kuva 2)

Tätä laitetta voidaan käyttää pyöreiden muotojen tai suorien linjojen (ylös ja alas) sahaamiseen. Pyöreiden muotojen sahaustoiminto työntää terää eteenpäin sahauksen yhteydessä ja lisää huomattavasti sahausnopeutta. Vaihda sahaustoimintoa kääntämällä sahaustoiminnon vaihtokytkin halumaasi sahaustoimintoasentoon. Valitse sahaustoiminto alla olevan taulukon avulla.

Asento	Sahaustoiminto	Käyttötarkoitukset
0	Suoran linjan sahaaminen	Pehmeän teräksen, ruostumattoman teräksen ja muovin sahaaminen.Siistien sahausten tekeminen puuhun ja vaneriin.
I	Pienen pyöreän muodon sahaaminen	Pehmeän teräksen, alumiinin ja kovapuun sahaaminen.
II	Keskikokoisen pyöreän muodon sahaaminen	Puun ja vanerin sahaaminen.Alumiinin ja pehmeän teräksen nopea sahaaminen.
III	Suuren pyöreän muodon sahaaminen	Puun ja vanerin nopea sahaaminen.

Kytkimen käyttäminen (Kuva 3 ja 4)

VARO:

• Varmista aina ennen koneen käynnistämistä, että liipaisinkytkin toimii moitteettomasti ja että se palautuu vapautettaessa "OFF" asentoon.
• Kun et käytä konetta, paina lukituksen vapautuspainiketta A-puolelta lukitaksesi liipaisinkytkimen "OFF"-asentoon.

Lukituksen vapautuspainike on olemassa sen takia, ettei liipaisinkytkintä vahingossa painettaisi.

Kone käynnistetään painamalla lukituksen vapautuskytkintä B-puolelta ja painamalla liipaisinkytkintä.

Koneen nopeus lisääntyy lisättäessä painetta liipaisinkytkimeen. Kun haluat pysäyttää koneen, vapauta liipaisinkytkin. Paina aina käytön jälkeen lukituksen vapautuspainike sisään A-puolelta.

Lamppujen sytyttäminen

VARO:

- Älä katso suoraan valoon tai valonlähteeseen.

Lamppu sytytetään painamalla liipaisinta. Lamppu sammutetaan vapauttamalla liipaisin.

HUOMAUTUS:

- Pyyhi lika lampun linssiltä kuivalla liinalla. Varo naarmut-tamasta lamppua, sillä tämä voi heikentää valotehoa.

KOKOAMINEN

VARO:

- Varmista aina ennen koneelle tehtäviä toimenpiteitä, että kone on sammutettu ja akku irrotettu.

Sahanterän kiinnittäminen ja irrottaminen

VARO:

• Poista aina terään ja/tai teränpitimeen tarttuneet lastut ja vieraat esineet. Jos et tee näin, terää ei mahdollisesti voida kiinnittää riittävän tiukasti, mikä voi aiheuttaa vakavan loukkaantumisen.
• Älä kosketa terää äläkä työkappaletta välittömästi työskentelyn jälkeen. Ne voivat olla erittäin kuumia ja polttaa ihoasi.
• Kiristä sahanterä tiukasti paikalleen. Jos et toimi näin, voi seurauksena olla vakava loukkaantuminen.
• Kun irrotat sahanterän, varo ettet satuta sormiasi terän yläosaan etkä työkappaleen kärkiin.

Kun haluat kiinnittää terän, avaa koneen avaaja kuvan osoittamaan asentoon. (Kuva 5)

Pidä se tässä asennossa ja työnnä sahanterä teränpitimeen niin syvälle, että terän kaksi ulkonemaa eivät jää näkyviin. (Kuva 6)

Palauta koneen avaaja alkuperäiseen asentoonsa. Kun olet kiinnittänyt sahanterän, varmista vetämällä, että terä on tiukasti paikallaan.

VARO:

- Älä avaa koneen avaajaa liian paljon, koska tämä voi vioittaa konetta.

Kun haluat irrottaa terän, avaa koneen avaaja kuvan osoittamaan asentoon. (Kuva 7) Vedä sahanterä ulos jalustaa kohti.

HUOMAUTUS:

- Voitele rulla ajoittain.

Kuusioavaimen säilytys (Kuva 8)

Kun kuusioavain ei ole käytössä, säilytä se kuvan osoittamalla tavalla jotta se ei häviä.

Suojalevy (Kuva 9)

Käytä suojalevyä, kun sahaat koristeellista vaneria, muovia tms. Tämä suojaa arkoja ja herkkiä pintoja vahingoittumiselta. Sovita suojalevy koneen jalustan takaosaan.

Sälöytymisen estolaite (Kuva 10)

Käytä sälöytymisen estolaitetta estääksesi työkappaleen sälöytymistä. Kiinnitä sälöytymisen estolaite siirtämällä koneen jalusta kokonaan eteen ja sovita laite paikalleen koneen jalustan takakautta. Kun käytät suojalevyä, kiinnitä sälöytymisen estolaite suojalevyn päälle.

VARO:

- Sälöytymisen estolaitetta ei voida käyttää viistesahauksia tehtäessä.

Pölyn poistaminen

Puhtaan työskentelytuloksen saamiseksi suosittelemme pölysuuttimen (erikseen myytävä lisävaruste) käyttöä. (Kuva 11)

Pölysuutin kiinnitetään koneeseen työntämällä sen koukku jalustan aukkoon.

Pölysuutin voidaan kiinnittää joko jalustan vasemmalle tai oikealle puolelle. (Kuva 12)

Kiinnitä sitten Makitan pölynimuri pölysuuttimeen. (Kuva 13)

KÄYTTÖ

VARO:

- Pidä koneen jalusta aina suorassa työkappaletta vasten. Jos et toimi näin, terä saattaa murtua aiheuttaen vakavan loukkaantumisen. (Kuva 14)

Käynnistä kone mutta niin että terä ei kosketa työkappa- letta ja odota kunnes terä saavuttaa täyden nopeuden. Aseta kone sitten tasaisesti työkappaleen päälle ja liikuta konetta kevyesti aiemmin merkittyä sahauslinjaa pitkin.

HUOMAUTUS:

- Jos konetta käytetään jatkuvasti akun tyhjenemiseen saakka, anna koneen levätä 15 minuuttia ennen jatka-mista uudella akulla.

Liikuta konetta erittäin hitaasti, kun sahaat kaarevia linjoja.

Viistesahaus (Kuva 15)

VARO:

- Varmista aina, että kone on sammutettu ja akku irrotettu ennen jalustan kallistamista.

Kun koneen jalusta on kallistettuna, voit viistesahata missä tahansa kulmassa 0° ja 45° välillä (vasemmalle tai oikealle).

Löysennä jalustan takaosassa olevaa ruuvia kuusioavaimella. Siirrä jalustaa siten, että ruuvi tulee jalustan viistteaukon keskelle. (Kuvat 16)

Kallista jalusta haluamaasi kulmaan. Vaihdekotelon V-ura osoittaa viistekulman asteikolla. Varmista sitten jalustan kiinnitys kiristämällä ruuvi tiukasti. (Kuva 17)

Liitosreunan sahaaminen

Avaa jalustan takaosan pultti kuusioavaimella ja siirrä jalusta aivan taakse. Varmista lopuksi koneen jalustan kiinnitys kiristämällä pultti. (Kuva 18)

Katkaisu

Katkaisu voidaan tehdä kahdella eri tavalla A tai B.

A) Poraamalla aloitusreikä (Kuva 19):

Kun haluat tehdä katkaisun sahaamatta tulouraa reunasta saakka, poraa läpimitaltaan vähintään 12 mm suuruinen aloitusreikä. Aloita sahaaminen asettamalla terä tähän reikään.

B) Pistosahaus (Kuva 20):

Aloitusreikää eikä tulouraa tarvita, kun toimit seuraa- vasti:

1. Kallista konetta ylös jalustan etureunasta siten, että terän kärki asettuu juuri työkappaleen yläpuo- lelle.
2. Paina konetta siten, että jalustan etureuna ei liiku, kun käynnistät koneen ja lasket koneen takapäätä hitaasti ja varovasti.
3. Kun terä läpäisee työkappaleen, laske koneen jalustaa hitaasti työkappaleen pintaan.
4. Päätä sahaus normaaliin tapaan.

Reunojen viimeistely (Kuva 21)

Reunojen viimeistely ja mittojen hienosäätö tehdään liikuttamalla terää varovasti sahausreunaa pitkin.

Metallin sahaaminen

Käytä aina tarkoitukseen sopivaa lastuamisnestettä metallia sahatessasi. Jos et toimi näin, terä kuluu huomattavasti nopeammin. Lastuamisnesteen sijaan voidaan käyttää työkappaleen alapintaan siveltävää rasvaa.

Halkaisuohjainsarja

(erikseen myytävä lisävaruste)

VARO:

- Varmista aina, että kone on sammutettu ja akku irrotettu ennen lisävarusteiden kiinnittämistä tai irrottamista.

1) Suora sahaus (Kuva 22 ja 23)

Kun teet useita 160 mm tai kapeampia sahauksia, halkaisuohjaimen käyttö mahdollistaa nopeiden ja siistien suorien sahausten tekemisen. Halkaisuohjain kiinnitetään työntämällä se koneen jalustan sivussa olevaan nelikulmaiseen aukkoon siten, että halkaisuohjain osoittaa alaspäin. Siirrä halkaisuohjain haluamaasi sahasuleveyttä vastaavaan asentoon ja varmista sen kiinnitys kiristämällä pultti.

2) Pyöreä sahaus (Kuva 24 ja 25)

Kun sahaat läpimitaltaan enintään 170 mm:n ympyröitä tai kaaria, kiinnitä halkaisuohjain seuraavasti. Työnnä halkaisuohjain koneen jalustan sivussa olevaan nelikulmaiseen aukkoon siten, että halkaisuohjain osoittaa ylöspäin. Työnnä kaariohjaintappi jommankumman ohjaimessa olevan reiän läpi. Varmista tapin kiinnitys ruuvaamalla kierteinen nuppi kiinni puikkoon. Siirrä sitten halkaisuohjain halua-maasi sahattavaa läpimittaa vastaavaan asentoon ja kiristä pullti paikalleen. Siirrä lopuksi koneen jalusta kokonaan eteen.

HUOMAUTUS:

- Käytä aina teriä B-17, B-18, B-26 tai B-27 sahatessasi ympyröitä tai kaaria.

Ohjauskiskon sovitinsarja (lisävaruste) (Kuva 26)

Samansuuntaisten ja –pituisten tai suorien sahausten tekeminen sujuu nopeammin ja siistimmin, kun käytät ohjauskiskoa ja ohjauskiskon sovitinsarjaa.

Kiinnitä ohjauskisko työntämällä ohjaustanko jalustassa olevaan neliömäiseen reikään niin syvälle kuin se menee. Kiinnitä ruuvi tiukasti kuusioavaimella. (Kuva 27) Kiinnitä ohjauskiskon sovitin ohjauskiskon kiskoon. Työnnä ohjaustanko ohjauskiskossa olevaan neliömäiseen reikään. Aseta jalusta ohjauskiskon ja kirstä ruuvi tiukasti. (Kuva 28)

VARO:

- Käytä aina teriä nro. B-8, B-13, B-16, B-17 tai 58, kun käytät ohjauskiskoa ja ohjauskiskon sovitinta.

HUOLTO

VARO:

- Varmista aina ennen koneen tutkimista ja huoltotöiden tekemistä, että kone on sammutettu ja akku irrotettu.

Harjahiilten vaihtaminen (Kuva 29 ja 30)

Irrota ja tarkista harjahiilet säännöllisesti. Vaihda ne, kun ne ovat kuluneet rajamerkkiin saakka. Pidä harjahiilet puhtaina ja vapaina liukumaan pitimissään. Molemmat harjahiilet tulee vaihtaa kerralla. Käytä vain keskenään samanlaisia harjahiiliä.

Irrota harjanpitimen kannet ruuvitaltalla. Irrota kuluneet harjahiilet, aseta uudet paikalleen ja kiinnitä harjanpitimen kannet.

Koneen TURVALLISUUDEN ja KÄYTTÖVARMUUDEN vuoksi korjaukset ja muut kunnossapitotyöt ja säädöt saa suorittaa ainoastaan Makitan valtuuttama huolto käyttäen vain Makitan varaosia.

LISÄVARUSTEET

VARO:

- Näitä lisävarusteita ja -laitteita suositellaan käytettäväksi tässä ohjekirjassa mainitun Makitan koneen kanssa. Minkä tahansa muun lisävarusteen tai -laitteen käyttäminen voi aiheuttaa loukkaantumisvaaran. Käytä lisävarusteita ja -laitteita vain niiden käyttötarkoituksen mukaisesti.

Jos tarvitset yksityiskohtaisempia tietoja näistä Ivarusteista, ota yhteys paikalliseen Makitan huoltoon.

• Pistosahan terä
• Kuusioavain 4
• Halkaisuohjainsarja (Ohjaustulkkisarja)
  • Ohjauskiskon sovitinsarja
• Ohjauskiskonsarja
• Sälöytymisen estolaite
• Suojalevy
• Pölysuutin
• Eri tyyppisiä Makitan alkuperäisiä akkuja ja lataajia

Yksinomaisesti vastuullisina ilmoitamme, että tämä tuote on seuraavien standardoitujen dokumenttien standardien mukainen,

EN60745, EN55014

neuvoston direktiivien 2004/108/EC ja 98/37/EC mukaisesti.

ΕΛΛΗΝΙΚΑ

Vastaava valmistaja:

Valtuutettu edustaja Euroopassa:

Tyypillinen A-painotettu äänenpainetaso on 79 dB (A).

Epävarmuus on 3 dB (A).

Melutaso työpaikalla saattaa ylittää 85 dB (A).

– Käytä kuulosuojaimia. –

Tyypillinen kiihtyvyyden painotettu tehollisarvo on 6 m/s ^2 .

Nämä arvot on mitattu normin EN60745 mukaisesti.

ΕΛΛΗΝΙΚΑ

Tyypillinen A-painotettu äänenpainetaso on 81 dB (A).

Epävarmuus on 3 dB (A).

Melutaso työpaikalla saattaa ylittää 85 dB (A).

– Käytä kuulosuojaimia. –

Tyypillinen kiihtyvyyden painotettu tehollisarvo on 5,5 m/s ^4 .

Nämä arvot on mitattu normin EN60745 mukaisesti.
