KÄYTTÖOHJE Icon Line 170 Berkel

Tämä käyttöohje, joka on tar koitettu Icon Line Plus -koneille, on tarkoitettu tiedottamaan käyttäjää laitteen asennuksesta, käytöstä, puhdistuksesta, huollosta, asiakaspalvelusta ja takuusta.

1. VAATIMUSTENMUKAISUUS

Tässä käyttöohjeessa kuvattu Icon Line -leikkuri täyt tää viimeisimpien säädösten mukaiset Euroopan hygieniaja turvallisuusstandardit: 2014/35/EU pienjännitedirektiivi 2014/30/EU sähkömagneettista yhteensopivuutta koskeva direktiivi

2012/19/EU sähköja elektroniik-kalaiteromua (WEEE) koskeva direktiivi

2011/65/EU tiettyjen vaarallisten aineiden käytön rajoittamista sähköja elektroniikkalaitteissa koskeva direktiivi 1935/2004

elintarvikkeiden kanssa kosketuksiin joutuvia materiaaleja ja esineitä koskeva asetus

EN 60335-1 / EN 60335-2-14 ko-titalouskäyttöön tarkoitettujen laitteiden turvallisuus

Berkel-merkkinen leikkuri, jonka on valmistanut Berkel Ind. Pvt. Ltd. Chennai ja tuonut maahan Van Berkel International S.r.l., jonka osoite on via Ugo Foscolo 22, Oggiona S. Stefano (VA) 21040.

Sähköposti:

[e-mail]

Verkkosivusto:

sähköiskuilta / sähköjärjestel- män vakaus

Yliviiivattu roskakori

osoittaa, että tuotetta ei saa hävittää yhdessä kotitalousjätteen kanssa.

MOCA (elintarvikkeiden kanssa kosketuksiin joutuvat materiaalit ja esi- neet) osoittaa, että materiaali tai esine on turvallinen käytettäväksi elintarvikkeiden kanssa.

PAKKAUKSEN SYMBOLIT:

Käsittele varoen

pakkauksen sisältö on herkkä ja sitä on käsiteltävä varoen vaurioiden välttämiseksi.

Icon Line -leik kurin käyttöohje on saatavilla myös digitaalisessa muodossa suoraan verkosivustoltamme Icon Line -osiossa.

Verkkosivusto:

Herkkä osoittaa, että pakkauksen sisältö on herkkä ja sitä on käsiteltävä erittäin varoen.

Suojaa sateelta ja

kosteudelta osoittaa, että sisältö on suojattava vedeltä ja kosteudelta.

Suuntanuolet oikea suunta, jossa pakkaus tai esine on asetettava tai käsiteltävä.

Helposti syttyvä

osoittaa, että pakkauksen tai säiliön sisältö on helposti syttyvää ja sitä on käsiteltävä erittäin varoen.

Kierrätettävä pak-

kaus osoittaa, että pakkaus voidaan kierrättää ja se tulisi hävittää asianmukaisiin kierrätysastioihin.

3. KUVAUS

Hyvä asiakas,

kiitämme teitä Icon Line -tuotteen valin nasta; toivomme, että tämä valinta täyttää täysin odotuksenne.

-Käsikirjan tarkoituksena on antaa asiakkaalle kaikki tiedot leikkurista sekä käyttöja huolto-ohjeet, jotka mahdollistavat leikkurin suorituskyvyn ja tehokkuuden säilyttämisen ajan myötä.

-Tämä käsikirja on annettava jokaiselle henkilölle, joka vastaa koneen käytöstä ja huollosta.

-Käsikirja on säilytettävä hyvässä kunnossa ja pidettävä helposti saatavilla nopeaa tarkastelua varten.

-Koneet voivat olla päivitysten kohteena ja siksi niissä voi olla osia, jotka poikkeavat kuvatuista; tämä ei kuitenkaan vaikuta käsikirjan sisältämiin selityksiin.

-Lisätietoja tai käsikirjassa mainitsemattomia ongelmia varten ota yhteyttä suoraan Berkelin asiakaspalveluun tai jälleenmyyjään (katso kohta "ASIAKASPALVELU").

5. TURVALLISUUSOHJEET

Laitteen turvallisen käytön varmistamiseksi noudata seuraavia varoituksia. Laitteen ohjeita on noudatettava, koska väärinkäyttö voi aiheuttaa aineellisia vahinkoja tai johtaa vakaviin seurauksiin, kuten vammoihin, viiltoihin ja kehon osien menetykseen, jotka joutuvat kosketuksiin terän kanssa. Lue tämä käyttöohje huolellisesti kokonaisuudessaan ennen viipalointikoneen käyttöä.

-Älä käytä viipalointikonetta millään muulla tavalla kuin tässä käyttöohjeessa on kuvattu.

-Tarkista ennen käyttöä huo-
lellisesti, onko liitäntäkaape-
lissa tai verkkopistokkeessa
näkyviä vaurioita. Älä käytä
viipalointikonetta, jos ne ovat
vaurioituneet.

-Jos virtajohto on vaurioitu-nut, se on vaihdettava erityisellä kaapelilla tai kokoonpanolla, joka on saatavilla Berkeliltä, jälleenmyyjältä tai huoltokeskukselta.

VAROITUS! Sähköiskun vaara! Vaurioitunut kaapeli voi aiheuttaa sähköiskuja, oikosulkuja tai jopa tulipaloja.

-Varmista, että virtajohto on asennettu turvallisesti. Jos kaapeli tarttuu johonkin, viipalointikone voi pudota työpinnalta.

-Irrota viipalointikone aina pistorasiasta tarttumalla verkkopistokkeeseen, ei liitäntäkaa-peliin.

-Irrota viipalointikone aina virtalähteestä, jos se jätetään vartioimatta ja ennen sen puhdistamista tai huoltoa.

-Asenna viipalointikone asennusohjeiden mukaisesti (katso kohta "Asennus").

-Pysäytä viipalointikone välittömästi ja pyydä valtuutetun huoltohenkilöstön apua, jos kone toimii epänormaalisti, epäilet rikkoutumista, kone liikkuu väärin tai kuuluu epä-

tavallisia ääniä.

-Älä koske viipalointikonee-seen märillä tai kosteilla kä-sillä.

-Älä käytä viipalointikonetta paljain jaloin.

-Viipalointikonetta ei ole tarkoitettu käytettäväksi henkilöille, joilla on fyysisiä, aistillisia tai henkisiä rajoitteita tai joilla on vähän kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö valvo tai opasta heitä viipalointikoneen käytössä.

-Lapsia on valvottava, jotta he eivät leiki viipalointikoneella.

-Viipalointikonetta ei saa käyttää lapset. Pidä viipalointikone ja sen kaapeli poissa lasten ulottuvilta.

-Käytä viipalointikonetta kes-kittyneesti äläkä häiriinny.

-Viipaloi vain sallittuja tuotteita (katso kohta "Mitä viipaloida")

5.1 TURVALLINEN ASENTO

(Kuva A)

Kun viipalointikonetta ei käytetä, aseta se turvalliseen asentoon:

-Säädin nollassa ja breddemåler täysin suljettuna.

-Pressamerce lähellä mittale-vyä ja lepää alustalla

VAROITUS! LEIKKAUS-VAARA Puhdistuksen, huollon ja leikkaamisen aikana pidä kädet mahdollisimman kaukana suojaa-mattomasta teräalueesta.

-Puhdistus ja huolto on tarkoitettu vain käyttäjälle, eikä niitä saa suorittaa lapset ilman valvontaa.

-Irrota kone sähköverkosta ennen puhdistusta tai huoltoa ja odota, että terä pysähtyy.

TÄRKEÄÄ! Viipalointikone on puhdistettava säännöllisesti pehmeällä sienellä ja miedolla saippualla (katso kohta "Puhdistus" saadaksesi kaikki tie-dot).

-Korjaukset on suoritettava

vain valtuutetun henkilöstön tai Berkelin huoltopalvelun toimesta. Väärin suoritetut korjaukset voivat aiheuttaa käyttäjälle vaaroja ja mitätöidä tuotteen takuun ja turvallisuuden.

-Vialliset osat on vaihdettava alkuperäisillä varaosilla tai osilla, jotka takaavat turvallisuuden.

-Älä poista, peitä tai muuta viipalointikoneen rungossa olevia kilpiä.

-Älä käytä viipalointikonetta laskutasona äläkä aseta siihen mitään, mikä ei liity normaaliin leikkaustoimintaan.

VAROITUS! SÄHKÖIS-KUN VAARA! Älä koskaan koske jännitteellisiin osiin.

-Älä missään tapauksessa avaa laitteen sähköjärjestelmää.

-Älä tee muutoksia jännitteellisiin liitäntöihin: sähköiskun vaara.

-Älä muuta viipalointikoneen sähköistä tai mekaanista rakennetta: sähköiskun vaara.

-Älä käytä viipalointikonetta lähellä lämmönlähteitä.

-Viipalointikonetta, virtajohtoa ja pistoketta ei saa joutua kosketuksiin veden tai muiden nesteiden kanssa.

VAROITUS! TERÄVÄ TERÄ, LEIKKAUSVAARA

Terä on erittäin terävä, kuten veitsi. Terän irrottamiseksi varmista,

-Älä koske terän reunaan sormilla, leikkausvaara.

-Varmista, että kukaan ei lähesty terää, kun se on irrotettu.

-Tarkista, että terä pyörii vastapäivään katsottuna terän suojuksen tai käyttäjän puolelta (Kuva B).

-Käytä viipalointiin vain pres- samerce-kahvaa ja pres- samerce itseään.

-Älä käytä viipalointikonetta ilman vaunua.

-Tätä laitetta on käytettävä tuotteen alustan ja tukilevyn ollessa paikallaan.

-Viipalointikonetta ei voi käyttää käänetyllä alustalla, alusta on asetettava oikein ja kiinnitettävä alustaan pressamerce rinnakkain breddemåler kanssa (katso kohta "CE-lukko").

-Tuotteen viipalointiin ei saa käyttää käsiä.

-Pidä aina turvallinen etäisyys terästä.

-Älä anna kenenkään lähestyä tuotteen leikkaamisen aikana.

VAROITUS: liukumis-vaara!

Viipalointikoneen ympäristön on oltava kuiva liukastumisen välttämiseksi.

-Aseta ja poista viipaloitava tuote liukualustalle vain, kun alusta on täysin taaksevedetty ja paksuuden säätönuppi on turvallisessa asennossa (nollassa – Kuva A).

VAROITUS! Moottori voi ylikuumentua! Sammu-one 10 minuutin jatku-käytön jälkeen ja anna ttorin jäähtyä.

Anna koneen levätä vähintään 30 minuuttia.

VAROITUS! Takertumis-vaara!

Älä käytä löysiä vaatteita, joissa on avoimet hihat tai jotka voivat takertua, kuten rannekoruja tai vastaavia esineitä. Käytä vaatteita, joissa hihat on kiinnitetty ranteeseen elastisilla nauhoilla.

VAROITUS! Terän normaali kuluminen voi ai-taa terän reunan ja ski-l knivsafdækning välisen yy den kasvun. Kun

tämä etäisyys ylittää 3 mm, terä on vaihdettava. Ota yhteyttä valmistajaan tai valtuutettuun huoltokeskukseen terän vaihtamiseksi. (Kuva C)

-Jos viipaloitavan tuotteen mitat ylittävät teknisissä tiedoissa ilmoitetun "leikkauskapa-siteetin", pienennä tuotteen kokoa turvallisen työskentelyn varmistamiseksi.

-Viipalointikonetta ei saa käyttää ulkona eikä altistaa sää-olosuhteille, jotka voivat vahingoittaa sen eheyttä.

-Viipalointikonetta ei saa asentaa ympäristöihin, joissa on syövyttäviä tai hankaavia höyryjä, savuja tai pölyä, joissa on tulipalon tai räjähdyksen vaara.

-Viipalointikone on asennettava CEE-standardin mukaiseen pistorasiaan, jotta se voidaan helposti irrottaa puhdistusja huoltotoimenpiteitä varten.

-Viipalointikone on liitettävä voimassa olevien määräysten mukaiseen järjestelmään, joka on varustettu:

magneettisella lämpösuojalla; automaattisella vikavirtasuojakytkimellä;

maadoitusjärjestelmällä.

-Ennen liittämistä varmista, että sähköverkon ominaisuudet vastaavat viipalointikoneen tyyppikilvessä ilmoitettuja ominaisuuksia.

-Tämä laite on tarkoitettu käytettäväksi kotitalouksissa ja vastaavissa sovelluksissa. Emme kuitenkaan takaa käyttöä seuraavissa ympäristöissä, ellei henkilökuntaa ole asianmukaisesti koulutettu tai he eivät ole lukeneet tätä käyttöohjetta:

henkilökunnan keittiöalueet, kaupat, toimistot ja muut työympäristöt;

hotellit, motellit, bed and breakfast -paikat, maatilamat-kailukohteet ja muut majoi-tusliikkeet, jotka ovat vapaasti vieraiden käytettävissä.

6. VALMISTAJAN VASTUU

Valmistaja ei ole vastuussa seuraavista:

-Väärinkäyttö;

-Tässä käyttöohjeessa annet-

tujen ohjeiden noudattamat- ta jättäminen;

-Viipalointikoneen käyttö henkilökunnan toimesta, joka ei ole lukenut ja ymmärtänyt tämän käyttöohjeen sisältöä perusteellisesti;

-Käyttäjän tai valtuuttamattoman henkilöstön tekemät muutokset ja/tai korjaukset;

-Ei-alkuperäisten tai mallikoh-taisesti sopimattomien va-raosien käyttö.

Viipalointikoneen luovutus ilman tätä käyttöohjetta vapauttaa valmistajan automaattisesti vastuusta. Tämän käyttöohjeen ensisijainen teksti, joka on laadittu italiaksi, on ainoa viitekohta mahdollisten tulkintaerimielisyyksien ratkaisemiseksi.

7. PAKKAUS JA PAKKAUKSEN HÄVITTÄMINEN

Ota laite pois laatikosta;

Poista komponentit pakkauk-sesta;

Poista käyttöohje ja aseta se koneen läheisyyteen helposti saataville;

Poista breddemåler suojakar- tonki;

Ota virta johto pois erillisestä pakkauksesta ja liitä se konee-seen;

TÄRKEÄÄ! Suosittelemme säilyttämään alkuperäisen pakkauksen koko takuuajan, jotta laite voidaan tarvittaessa pakata ja kuljettaa asianmukaisesti.

Pakkaus suojaa viipalointikonetta kuljetuksen aikana. Pakkauksen materiaalit ovat helposti kierrätettävissä kotitalousjätteenä tai paikallisessa kierrätyskeskuksessa.

8. ASENNUS

Asenna viipalointikone tasaiselle, sileälle, kuivalle ja viipalointikoneen ja viipaloitavan tuotteen painon kestävälle työpinnalle.

TÄRKEÄÄ! Viipalointikone voi

olla vaarallinen, jos sitä ei ole asennettu oikein epävakaiden olosuhteiden vuoksi; nämä lisäävät törmäysja puristumisriskiä sekä käyttäjälle että työalueen lähellä oleville henkilöille.

TÄRKEÄÄ: Varmista, ettei levyn liikkeelle ja viipaloitavan tuotteen asettamiselle levylle ole esteitä, ja poista ne tarvittaessa.

Älä aseta viipalointikonetta lämmönlähteiden, kuten sähkölevyjen tai liekkien läheisyyteen. Viipalointikonetta ei saa asentaa seinään tai kaappiin upotettuna.

8.1 YMPÄRISTÖOLOSUHTEET

-Käyttölämpötila -5°C +40°C

-Suurin kosteus 95%

-Käyttökorkeus: alle 2000 m

9. KÄYTTÖOHJEET

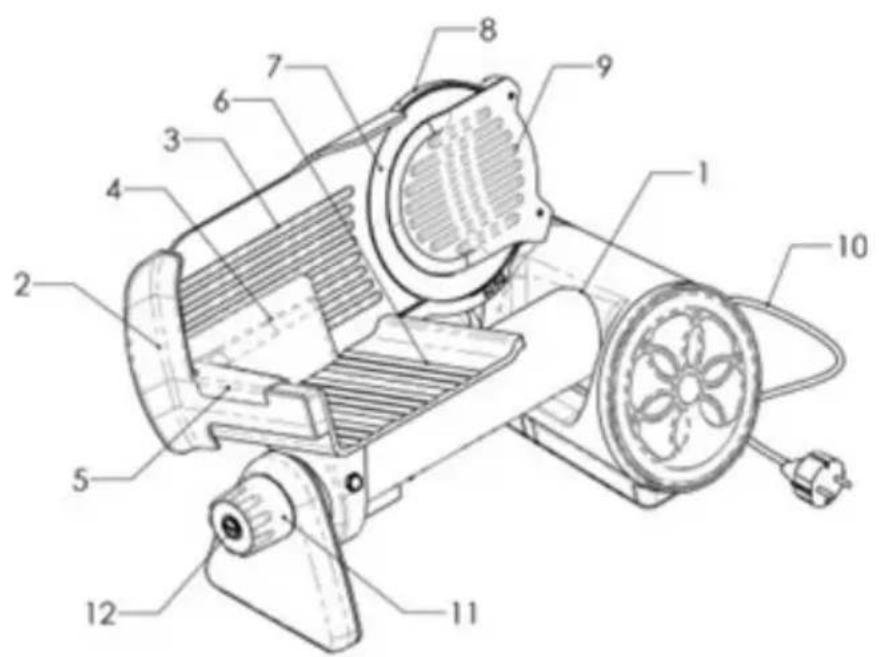

Huom: kohdan numerot viittaavat kohtaan "4. PÄÄKOMPONENTIT MALLI ICON LINE

1. Aseta virtajohto pisto- rasiaan.

2. Vedä tuotetaso (6) kokonaan taaksepäin käyttäjää kohti latausasentoon.

3. Poista puristin (4).

4. Aseta leikattava tuote alustalle pystysuoraa reunaa vasten, käyttäjän puolelle. Lukitse tuote puristimella painamalla sitä kevyesti terää kohti.

5. Säädä viipaleen paksuutta säätönupilla, jossa on ON/OFF-toiminto (11), terä aktivoituu (7).

6. Ota kiinni puristimen kahvasta (5) ja aloita leikkausliike työntämällä alustaa eteenpäin (terää kohti) ja taaksepäin.

7. Leikkuutoimintojen pää- tyttyä poista leikattu tuote, varmista säätönuppi, sam- muta terä ja vedä kelkka takaisin.

8. Jos terän liikkeen välitön pysäytys on tarpeen, paina

STOP-painiketta (12).

1. Leikkaustoimintojen pää- tyttyä on tärkeää puh- distaa viipalointikone poistamalla ensin kaikki jäljelle jääneet ruokajää- mät (katso kohta "Puh- distus").

VAROITUS! Viipalointikoneen käytön jälkeen jääneet ruokajäämät voivat pilaantua ja saastuttaa myöhemmin viipaloidut tuotteet, jos niitä ei poisteta oikein.

10. MITÄ VIIPALOIDA JA MITÄ EI

MITÄ VIIPALOIDA:

-Leikkeleet (keitetty, raaka, savustettu ja kypsyetty)

-Luuton liha, kuten paistit (keitetty tai raaka lämpötilassa, joka ei ole alle +3 °C eikä yli +40 °C)

-Carpacciot

-Puolikova leipä siemenillä tai ilman

-Puolikovat juustot

HUOMIO! Juustojen viipalointi ei välttämättä takaa tasaisesti ja tarkasti viipaloitua viipaletta, koska tuote voi tarttua terään.

-Kalafileet (ilman ruotoja, keitetyt tai raakana lämpötilassa, joka ei ole alle -3 °C eikä yli +40 °C)

-Hedelmiä

-Vihanneksia

Katso kohta "Tekniset tiedot" saadaksesi yksityiskohtaiset tiedot viipalointikoneen leikkauskapasiteetista.

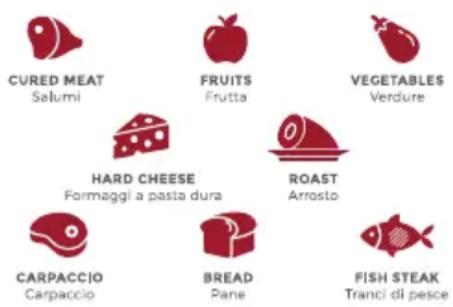

CURED MEAT Salumi FRUITS Fruitta VEGETABLES Verdure HARD CHEESE Formaggi a pasta dura ROAST Arrosto CARPACCIO Carpaccio BREAD Pane FISH STEAK Tranci di pesce

MITÄ EI VIIPALOIDA:

VAROITUS! Älä yritä vii-

paloida kiellettyjä tuotteita!

-Pakastetut tai jäädytetyt elintarvikkeet

-Elintarvikkeet, jotka sisältävät luita tai kiviä

-Kova leipä

-Ei-elintarviketuotteet

-Pehmeät tai tuoreet juustot

-Liian murenevat tuotteet

BERKEL EI TAKAA LUETTELEMATTIEN TUOTTEIDEN VII-PALOINTIA, ERITYISESTI JOS NIIDEN KOOSTUMUS EI OLE SOPIVA.

11. PUHDISTUS

Pidä viipalointikone huolellisesti puhtaana. Jos sitä käytetään, se on puhdistettava vähintään kerran päivässä tai useammin tarpeen mukaan. Käyttämättömyyden jälkeen suositellaan puhdistusta myös ennen käyttöä.

VAROITUS! Sähköiskun vaara

Ennen viipalointikoneen puhdistamista irrota virtajohto pistorasiasta ja aseta säätönuppi turvalliseen asentoon. (Katso kohta "Turvallinen asento")

11.1 PUHDISTUSAINEET

Käytä vain haaleaa vettä ja neutraalia astianpesuainetta, mieluiten pH 7-8, käyttäen pehmeää ja sienimäistä liinaa (esim. mikroduitua). Pese irrotetut osat erikseen, kuivaa ne huolellisesti ja asenna ne takaisin. (katso "Irrotettavat osat" seuraavassa kohdassa)

TÄRKEÄÄ! Kaikki pestyt osat, mukaan lukien terän reuna, on kuivattava huolellisesti.

Älä KÄYTÄ hankaavia työkaluja, kuten kovia sieniä tai puolijäykkiä nailonharjoja koneen puhdistamiseen.

Älä puhdista konetta vesiruiskulla, höyryllä tai vastaavilla menetelmillä.

VAROITUS! Älä laita ko-

netta astianpesukoneeseen.

Ainoa osa, joka voidaan pestä astianpesukoneessa, on irrotettava muovinen pressamerce, hellävaraisella pesulla ja matalassa lämpötilassa.

11.2 CE-LUKON TURVALLISUUS

Viipalointikoneessa on CE-lukko, joka puhdistuksen aikana mahdollistaa alustan kääntämisen turvallisuuden takaa-miseksi. Säätönuppi asetetaan nollaan ja alusta alkuasentoon, jolloin se voidaan kääntää; Käännettynä alustaa ei voi avata, ennen kuin se on palautettu työasentoon. Kuva D-E

CE-lukon toimintamenette- ly:

1. Varmista, että viipalointikone on sammutettu ja kaapeli on irrotettu.
2. Aseta viipaleen paksuuden säätönuppi (5) turvalliseen-asentoon (asentoon 0).
3. Vedä tuotteen alusta (8) kokonaan taaksepäin käyttäjää kohti.
4. Vedä alustaa ylöspäin päät- täväisesti mutta ei väki- valtaisesti, kääntäen sitä myötäpäivään.
5. Puhdista kyseinen osa neutraalilla pesuaineella ja pehmeällä, sienimäisellä liinalla.
6. Puhdistuksen jälkeen vedä tuotetaso takaisin lähtöasentoon ja käännä se takaisin leikkausasentoon. (Kuva F)

12. IRROTETTAVAT OSAT: IRROTUS, PUHDISTUS JA ASENNUS

Varoitus! Ennen irrotus-, puhdistusja asennustoi- menpiteitä varmista, että virtajohto on irrotettu pisto- rasiasta.

12.1 TUOTTEEN PURISTIN

Siirrä painin pois terästä ja irrota se nostamalla ylöspäin.

12.2 BESKYTTELSESDÆKSEL TIL KLINGEN

TÄRKEÄÄ! Ennen puhdistustoimenpiteiden aloittamista aseta pehmeä ja sienimäinen liina maalatun rungon osan päälle sen suojaami-seksi.

Beskyttelsesdæksel til klingen voi pudota ja vahingoittaa maalipintaa. Irrota beskyttelsesdæksel til klingen tarttumalla sen alaosassa olevaan pieneen ulokkeeseen ja kiertämällä sitä ylöspäin vastapäivään (Kuva G-H), kunnes kuulet lukituksen avautuvan; irrota sitten beskyttelsesdæksel til klingen tarttumalla siihen molemmin käsin. Puhdista beskyttelsesdæksel til klingen edestä ja takaa ja puhdista sitten koneeseen asennettu terä kostealla, pehmeällä ja sienimäisellä liinalla, liikuttaen sitä hitaasti keskeltä ulospäin (Kuva I). Kuivaa terä huolellisesti ruostumisen estämiseksi.

Asenna teräsuoja takaisin asettamalla alempi tappi teränsuojalaitteen reikään ja kääntämällä myötäpäivään, kunnes se lukittuu.

-Teräsuoja on vakaa, kun ylempi tappi on asetettu ylempään uraan ja terän ja teräsuojan urat ovat yhdensuuntaiset. (Piirros L-M)

Tärkeää! Kuivumaton terä voi ruostua.

Älä puhdista terää myötä-päivään, vaan liiku keskeltä ulospäin, jotta vältät viilty-mästä terän reunaan.

13. HUOLTO

Käyttäjän on suoritettava säännölliset huoltotoimenpiteet viipalointikoneen tehok-

kuuden säilyttämiseksi, mu-kaan lukien:

-Pressamerce-skinnestangen ja vaunun skinnestangen voitelu. Käytä Berkel-merkkistä öljyä tai elintarvikekontaktiin soveltuvaa öljyä, mahdollisesti FDA H1 -spesifikaation mukaisesti.

-Terän teroitus: on hyvä suo-rittaa säännöllinen terän te-roitus ostamalla teroituskone erikseen, joka on saatavilla myös verkkosivuillamme. Terän toimivuuden ylläpitämiseksi suosittelemme sen säännöllistä puhdistamista ja kuivaamista (katso ohjeet kohdasta "Puhdistus").

1. VIKOJEN TUNNISTUS/ONGELMIEN RATKAISU JA KORJAUKSET

ONGELMA	TODENNÄKÖINEN SYY RATKAISU
Kun viipaleen paksuuden sätönuppia käännetään asentoon ON, leikkuri ei käynnisty.	Virtalähde puuttuu tai ohjauspiiri on viallinen.	Tarkista, että virtajohto on kunnolla kytketty pistorasiaan. Jos ongelma jatkuu, ota yhteyttä Berkel-huoltokeskukseen.
Kun STOP-painiketta painetaan, leikkuri ei pysähdy.	Viallinen ohjauspiiri. Irrota laite välittömästi virtualähteestääläkä käytä sitä uudelleen. Ota yhteyttä Berkel-huoltokeskukseen.
Kun viipaleen paksuuden sätönuppia käännetään asentoon OFF, leikkuri ei sammu.	Viallinen ohjauspiiri	Paina STOP-painiketta, irrota laite välittömästi virtualähteestääläkä käytä sitä uudelleen. Ota yhteyttä Berkel-huoltokeskukseen.
Liukukiskojen liiallinen vastus koneen hitaalla ja raskaalla liikkeellä	Kiskojen voitelua ei ole suoritettu säännöllisesti tai on käytetty väärää tuotetta	Puhdista liukukiskot kokonaan öljytai rasvajäämistä. Voitele liukukiskot käyttämällä Berkel-öljyä tai elintarvikekon-taktiin soveltuvaa öljyä (FDA H1).
Liukukiskojen liiallinen vastus koneen hitaalla ja raskaalla liikkeellä	Vaurioitunut liukukisko Ota yhteyttä Berkelin huoltokeskukseen	-
Ruosteen muodostuminen terään Kuivausta ei ole suoritettu säännöllisesti ja oikein, ruokajäämät, vesi, kosteus, höyry	Poista ruoste käyttämällä teroitinta (valinnainen, saatavilla myös Berkelin verkkosivustolla) tai ota yhteyttä Berkelin huoltokeskukseen terän mah-dollisen vaihdon vuoksi.
Leikkuri haisee palaneelta. Mahdollinen	moottorin ylikuumeneminen.	Sammuta ja anna levätä 1 tunti. Jos ongelma jatkuu, ota yhteyttä Berkelin huoltoon.
Vaunu on oikeassa asennossa, mutta ei liiku	Vaunun virheellinen sijoittaminen Tarkista, että vaunu on sijoitettu oikein (katso käyttöohjeen kohta > CE-lukko)
Vela jää auki, sätönuppi ei ohjaa velan uudelleensijoitusta	Valmistusvirhe tai vaurio/isku koneessa Älä käytä konetta, pakkaa se peittä -mällä ja eristämällä terä hyvin ja ota välittömästi yhteyttä Berkelin huoltokeskukseen.
Leikkuri ei leikkaa hyvin Terä on vaurioitunut		Ota yhteyttä Berkelin huoltokeskukseen

15. LAITTEEN HÄVITTÄMINEN

Laitetta ei saa hävittää tavallisen kotitalousjät- teen mukana. Tuottee- seen ja käyttöohjee- seen merkitty yliviiivattu ja alleviivattu roskakorin symboli tarkoittaa, että sähköja elektroniikkalaiteromut (WEEE) sisältävät erittäin saastuttavia mutta samalla kierrätettäviä materiaaleja. Siksi laki velvoittaa hävittämään tuotteen erillään lajittelemattomasta yhdyskuntajätteestä.

On pakollista tiedustella pai-kallisilta viranomaisilta tai kunnalta keräysmenetelmistä.

16. ASIAKASPALVELU

Jos Berkel-laitteesi vaurioituu, suosittelemme ottamaan yhteyttä jälleenmyyjäänne tai Berkelin asiakaspalveluun seuraavissa numeroissa:

T: [phone]

T: [phone]

tai lähettämällä sähköpostia alla oleviin osoitteisiin:

[e-mail]

[e-mail]

Pakkauksessa ei toimiteta va- raosia.

Kaikki korjausja vaihtotoimenpiteet on suoritettava yksinomaan valmistajan valtuuttaman henkilöstön toimesta. Jos laitteessa ilmenee ongelmia, ota yhteyttä valtuutettuihin huoltokeskuksiin. Vältä laitteen korjaamista itse. Kaikki valtuuttamattoman henkilöstön suorittamat korjaustoimenpiteet mitätöivät automaattisesti takuun, vaikka sen voimassaoloaika ei olisi päättynyt.

Tämän käyttöoppaan ensisijainen teksti, joka on laadittu italian kielellä, on ainoa viitekohta tulkintakiistojen ratkaisemiseksi.

17. TAKUU JA VASTUU

säilyttämään alkuperäisen pakkauksen koko takuuajan, jotta laite voidaan tarvittaessa pakata ja kuljettaa asian mukaisesti.

Valmistaja tarjoaa Icon Line -laitteille 24 kuukauden takuun ostopäivästä alkaen. Takuu kattaa vain viat, jotka ilmenevät asianmukaisessa käytössä ja käyttöohjeessa määriteltyjen käyttöolosuhteiden mukaisesti. Takuu ei kata vikoja, jotka johtuvat kuljetuksesta, ostajan taitamattomuudesta tai huolimattomuudesta, virheellisestä asennuksesta tai sijoittelusta, kulumisesta, nimellisarvoa yli 10 % korkeammasta jännitteestä. Lisäksi takuu ei kata kuluvia osia, kuten terää ja teroituskoneen kiviä, paitsi ilmeisen valmistusvirheen tapauksessa. Oikeutetun valituksen tapauksessa toimimme kuluttajansuojalain mukaisesti. Valmistaja ei ole vastuussa mistään suorista tai epäsuorista vahingoista, jotka johtuvat laitteen virheellisestä käytöstä. Laitteen omistusoikeuden siirto vapauttaa valmistajan välittömästi kaikesta vastuusta, lukuun ottamatta EU:n asetuksen 2023/1230 noudattamista, joka koskee koneita ja kumoaa Euroopan parlamentin ja neuvoston direktiivin 2006/42/EY sekä neuvoston direktiivin 73/361/ETY.

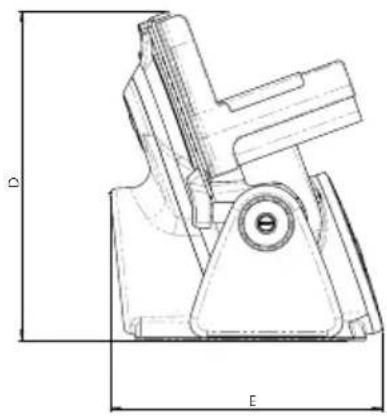

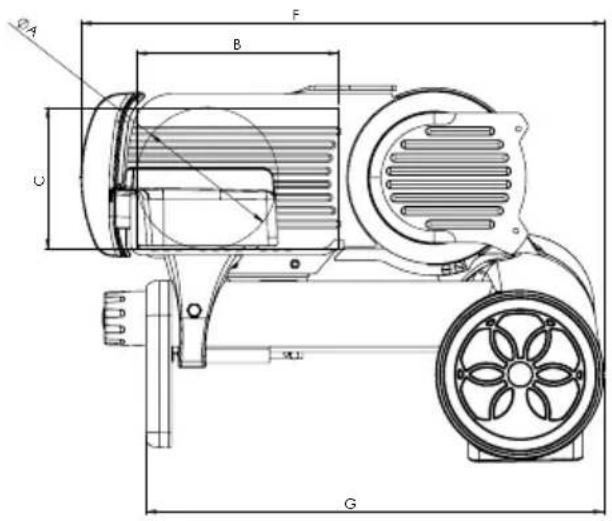

A B C F G SCL1

ICON LINE 170
A 140 mm
B 200 mm
C 140 mm
D 326 mm
E 270 mm
F 520 mm
G 455 mm
TEKNISET TIEDOT
Pyöreä leikkauskapasiteetti 140 mm
Suorakulmainen leikkuukapa	200x140h mm
Max viipaleen paksuus 0 - 18 mm
Terän halkaisija 170 mm
Paino 10,5 kg
Moottorin luokitus 0,19 kW
Sähköiset tiedot 230 V - 50 Hz

Huomaa: Kun pyrimme parantamaan tuotteitamme, tekniset tiedot voivat välttämättä muuttua ilman erillistä ilmoitusta.
