KÄYTTÖOHJE SP 16.000 Dual Kärcher

Yleisiä ohjeita 56
Määräystenmukainen käyttö 56
Vaarallisuusasteet 57
Ympäristönsuojelu.... 57
Lisävarusteet ja varaosat 57
Toimituksen sisältö 57
Takuu....57
Laitekuvaus 57
Käyttöönotto.... 57
Käyttö 58
Hoito ja huolto 59
Kuljetus 59
Varastointi 59
Ohjeita häiriötilanteissa 59
Tekniset tiedot 60

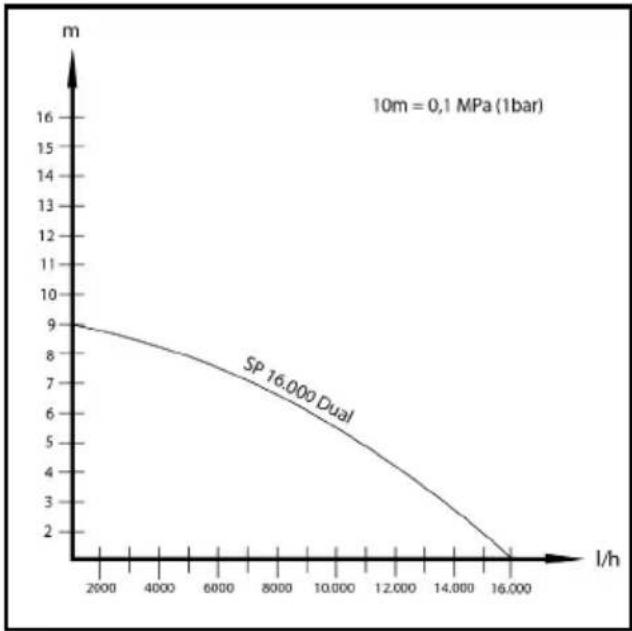

Pumppausmäärän optimointi 61
EU-vaatimustenmukaisuusvakuutus 61

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja mukana toimitetut turvallisuusohjeet. Menet-

tele niiden mukaisesti.

Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten.

Määräystenmukainen käyttö

Käytä laitetta vain yksityisissä kotitalouksissa.

Määräystenmukainen käyttö:

• vedenpoisto rakennuksista tulvien sattuessa
• säiliöiden pumppaus tai nesteiden vaihto
• veden otto kaivoista ja kuiluista
• makean veden pumppaus veneistä ja jahdeista
  Toimintatapaa koskevia ohjeita, katso luku Käyttö.

Sallitut pumpattavat nesteet

⚠VAARA

Hengenvaara ja vaurioitumisvaara pumpattaessa räjähdysalttiita, syttyviä tai sopimattomia aineita! Syttyvät tai räjähdysalttiit aineet voivat syttyä tai räjäh-tää.

Sopimattomat aineet voivat vahingoittaa pumppua. Älä pumppaa räjähdysalttiita, syttyviä tai syövyttäviä nesteitä tai kaasuja (esim. polttoaineita, öljyä, nitroohentimia) äläkä pumppaa rasvoja, öljyjä, suolavettä tai käymälätilojen jätevettä tai vettä, jonka juoksevuus on heikompi kuin puhtaan veden.

Sallitut pumpattavat nesteet:

• makea vesi ilmoitettuun likaantumisasteeseen saakka, maksimaalinen hiukkaskoko, katso luku Tekniset tiedot.
• Uima-altaiden vesi määräystenmukaisella lisääineiden annostuksella
• pesuliuos, esim. vuotavista pesukoneista. Huuhtele ja puhdista pumppu sen jälkeen puhtaalla makealla vedellä, katso luku Huuhtelu ja puhdistus.

- Pumpattavien nesteiden lämpötilan on oltava 5–35 °C:n välillä.

Epäasianmukainen käyttö

HUOMIO

Jäätyminen aiheuttaa vaurioitumisvaaran!

Käyttö pakkasella voi vahingoittaa laitetta.

Jos laitetta ei ole täysin tyhjennetty, se voi rikkoutua jää-tyessään.

Älä käytä laitetta pakkasella.

Suojaa laite jäätymiseltä.

HUOMIO

Jatkuva käyttö aiheuttaa vaurioitumisvaaran!

Laite ei sovellu keskeytyksettömään jatkuvaan käyttöön.

Älä käytä laitetta yhtäjaksoisesti pitkiä aikoja (esim. jatkuva kiertovesikäyttö lammikoissa) tai kiinteänä asennuksena (esim. nostolaitteena, suihkulähdepumppuna).

Huomautus

Valmistaja ei vastaa mahdollisista vaurioista, jotka ovat aiheutuneet epäasianmukaisen käytön tai virheellisen käytön seurauksena.

Vaarallisuusasteet

⚠VAARA

- Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuo-lemaan.

⚠VAROITUS

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

⚠️VARO

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa

mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tarkasta laitetta pakkauksesta purkaessasi pakkauksen

sisällön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

(Osoite, katso takasivu)

Laitekuvaus

Kuvat katso kuvasivut Kuva A

① Kantokahva
② Verkkoliitäntäkaapeli ja pistoke
③ Automaattinen ilmauslaite
④ Letkuliitäntä Quick-Connect
⑤Pumppuliitinkappale G 1 ½ (1", 1 ¼" ja 1 ½" letkulii-täntä ja G 1 ½ -kierre)
⑥Pumppuliitinkappale G 1 (3/4" ja 1" letkuliitäntä ja G 1 -kierre)
⑦*Takaiskuventtiili
⑧ G 1 -kierreliitäntä
⑨ Välikappale (G 1 ½ -kierre)
⑩Suodatinkorin säätö
⑪Suodatinkori
⑫Lukitus (uimurikytkin)
⑬Korkeussäätö (uimurikytkin)
⑭Uimurikytkin

* Ei kuulu toimitussisältöön.

Käyttöönotto

⚠VAARA

Sähköiskun ja loukkaantumisen vaara!

Laite sisältää sähköisiä ja mekaanisia komponentteja. Irrota laite aina virransyötöstä ennen laitteen kokoamista, purkamista tai puhdistamista.

Huomautus

Mitä lyhyempi letkun pituus ja suurempi letkun halkaisija on, sitä suurempi on syöttöteho.

Käytä esisuodatinta, kun letkun halkaisija on alle 1 ¼", jotta pumppu ei tukkeudu.

Pumpun liitäntä on varustettu pistomekanismilla (QuickConnect).

Välikappale, jossa on pumppuliitinkappale G 1 ½, ja kierreliitäntä G1 toimitetaan irrallaan laitteen mukana.

Huomautus

Letkut, joiden halkaisija on 1", 1 ¼" ja 1 ½", voidaan liittää pumppuliitinkappaleeseen G 1 ½.

Halutun raekoon syöttämistä varten on valittava riittävän suuri letkun halkaisija, ja pumppuliitinkappaletta G 1 ½ on lyhennettävä vastaavasti urista. Myös pieniä raekokoja käytettäessä suositellaan suurta letkun halkaisijaa, jotta virtausmäärä voidaan pitää suurena.

Liitä letku pumppuun, jos käytät 1"-, 1 ¼"- tai 1 ½" - letkua:

1 Ruuvaa pumppuliitinkappale G 1 ½ välikappalee-seen.

Kuva B

2 Työnnä letkunkiristin letkun päälle.

3 Työnnä letku pumppuliitinkappaleen G 1 ½ päälle ja kiinnitä se letkunkiristimellä.

4 Työnnä välikappale QuickConnect-liitäntään.

Kuva C

Liitä letku pumppuun, jos käytät 34 "- tai 1"-letkua:

1 Kierrä G 1 -kierreliitäntä välikappaleeseen.

Kuva B

2 Asenna erikoislisävaruste pumppuliitinkappale G 1 (6.997-359.0 pumppuliitinkappale G 1 (33,3 mm), sis. takaiskuventtiilin – ei sisälly toimitukseen) G 1 - kierreliitäntään:

a Aseta takaiskuventtiili G 1 -kierreliitäntään siten, että teksti "UP" on luettavissa.

b Kierrä pumppuliitinkappale G 1 kierreliitäntään G 1.

3 Työnnä letkunkiristin letkun päälle.

4 Työnnä letku pumppuliitinkappaleen G 1 päälle ja kiinnitä se letkunkiristimellä.

5 Työnnä välikappale QuickConnect-liitäntään.

Kuva C

Pumpun asettaminen / upottaminen:

1 Työnnä uimurikytkimen korkeussäätö lukitukseen.

Kuva D

2 Aseta pumppu tukevasti kiinteälle alustalle pumpattavaan nesteeseen tai upota se kahvaan kiinnitetyn köyden avulla.

Huomautus

Epäpuhtaudet eivät saa tukkia imualuetta. Jos alusta on mutapohjainen, aseta pumppu tiilen tai vastaavan päälle. Varmista, että pumppu on vaakasuorassa. Älä kanna pumppua kaapelista tai letkusta.

Käyttö

⚠VAARA

Sähköiskun aiheuttama hengenvaara!

Sähköiskun aiheuttama hengenvaara, jos jännitteisiin osiin kosketaan.

Älä kosketa käytön aikana kahvaan kiinnitettyä köyttä tai pumpattavan nesteen kanssa kosketuksissa olevia esineitä (esim. pumpattavaan nesteeseen ulottuvat putket, kaiteet) äläkä kosketa pumpattavaa nestettä.

Automaattinen ilmauslaite

1. Nestetason ollessa alhainen imettyä tai pumpussa olevaa ilmaa mahdollisesti poistuu automaattisen ilmanpoistolaitteen kautta. Ilman lisäksi voi myös nestettä valua ulos.

Jos pumpun imutoiminnossa on ongelmia, kun nestetaso on alhainen, irrota verkkopistoke ja kytke se takaisin toistuvasti. Tämä tukee imutoimintoa.

Kuva E

Suodatinkorin säätö

Suodatinkoria voi käyttää kahdessa asennossa.

Kuva F

Likaisen ja puhtaan veden pumppaus. Suosittelemme tätä suodatinkorin asentoa pumppauksen alussa, koska silloin pumpun pumppausteho on suurin.

Tasoimu.

Tässä suodatinkorin asennossa on manuaalisessa käytössä tasoimu mahdollista 1 mm jäljelle jääneen nesteen korkeuteen saakka.

1. Aseta pumppu maahan.
2. Pidä jaloillasi pumppua tukevasti paikoillaan ja tartu kantokahvaan.
3. Anna suodatinkorin lukituksen avautua kääntämällä kahvaa oikealle.
4. Vie suodatinkori haluamaasi asentoon.
5. Anna suodatinkorin lukittua kääntämällä kahvaa va-semmalle.

Automaattitoiminto

1. Säädä uimurikytkin korkeuden muutoksen kautta ja kaapelin pituus uimurikytkimen ja lukituksen välillä.

Huomautus

Jos pumppua käytetään ilman valvontaa, uimurikytkin on aina säädettävä ylimpään kohtaan, jotta voidaan varmistaa pumpun luotettava kytkeytyminen pois päältä.

Kuva G

Kun uimurikytkin säädetään alimpaan kohtaan, on kaapelin pituus uimurikytkimen ja lukituksen välillä säädettävä arvolle 2,5 cm, katso merkintä kaapelissa.

Kuva H

1. Vie suodatinkori kohtaan "Likaisen ja puhtaan ve- den pumppaus", katso luku Suodatinkorin säätö.
2. Yhdistä verkkopistoke pistorasiaan.

Huomautus

Automaattisessa käytössä uimurikytkin ohjaa pumppa-usta automaattisesti. Pumppu kytkeytyy päälle, kun uimurikytkin on saavuttanut päällekytkentäkorkeuden nousevan nestetason johdosta.

Pumppu kytkeytyy pois, kun uimurikytkin on saavuttanut poiskytkentäkorkeuden alenevan nestetason johdosta. Uimurikytkimen liikkumisvapaus täytyy varmistaa.

Huomautus

Kytkentäkorkeudet vaihtelevat riippuen:

• uimurikytkimen asennosta.
- kaapelin pituudesta uimurikytkimen ja lukituksen vä- lillä.
Kaapelin pituus täytyy olla vähintään 2,5 cm. Suosittelemme säilyttämään säädetyn kaapelin pituuden. Tiedot kytkentäkorkeuksista, katso luku Tekniset tiedot.

Manuaalinen käyttö

Huomautus

Manuaalisessa käytössä pumppu jää päällekytketyksi. Määritelty jäljelle jääneen nesteen korkeus (katso luku Tekniset tiedot) voidaan saavuttaa vain manuaalisessa käytössä.

1. Kiinnitä uimurikytkin lukituksen niin, että se osoittaa ylöspäin.

Kuva I

1. Siirrä suodatinkori haluttuun asentoon nestetason mukaan (katso luku Tekniset tiedot ja Suodatinkorin säätö).

HUOMIO

Vaurioitumisvaara kuivakäynnillä!

Kuivakäynti lisää pumpun kulumista.

Älä jätä pumppua ilman valvontaa manuaalisessa käytössä.

Jos laite käy kuivana, vedä verkkopistoke välittömästi pistorasiasta.

1. Yhdistä verkkopistoke pistorasiaan.

Käytön lopettaminen

1. Irrota verkkopistoke pistorasiasta. Laite pysähtyy.

HUOMIO

Vaurioitumisvaara!

Kuivuneen lian tai lisääaineiden aiheuttama vaurioitumisvaara.

Huuhtele ja puhdista laite välittömästi jokaisen käytön jälkeen.

1. Jos likaista nestettä tai lisääaineita sisältävää nestettä on pumpattu, laite on huuhdeltava ja puhdistetta-va välittömästi käytön päätyttyä, katso luku Huuhtelu ja puhdistus.

2. Tyhjennä laite ja varusteet ja anna niiden kuivua.

Hoito ja huolto

⚠ VAARA

Sähköiskun ja loukkaantumisen vaara!

Laite sisältää sähköisiä ja mekaanisia komponentteja. Lapset eivät saa suorittaa puhdistusta ja käyttäjälle kuu-luvaa huoltoa.

Huuhtelu ja puhdistus

HUOMIO

Vaurioitumisvaara!

Kuivuneen lian tai lisääineiden aiheuttama vaurioitumisvaara.

Huuhtele ja puhdista laite välittömästi jokaisen käytön jälkeen.

1 Jos likaista nestettä tai lisääaineita sisältävää nestettä on pumpattu, laite on huuhdeltava sen jälkeen: Pumppaa laitteella puhdasta, lisääaineetonta makeaa veden, kunnes kaikki lika tai lisääaineet on huuhdeltu ulos laitteesta.

⚠VAARA

Sähköiskun ja loukkaantumisen vaara!

Laite sisältää sähköisiä ja mekaanisia komponentteja. Irrota laite aina virransyötöstä ennen laitteen kokoamista, purkamista tai puhdistamista.

2 Irrota verkkopistoke pistorasiasta.

3 Paina QuickConnect-painiketta ja irrota välikappale. Kuva C

4 Poista tarvittaessa jäänteen letkusta ja Quick-Connectista.

5 Puhdista laitteen ulkopuoli pehmeällä, puhtaalla liinalla ja puhtaalla makealla vedellä.

6 Tyhjennä laite ja varusteet ja anna niiden kuivua.

Huolto

Laite on huoltovapaa.

Kuljetus

Kuljetus käsin

△VARO

Kompastumisen aiheuttama loukkaantumisvaara!

Irrallisiin johtoihin ja letkuihin kompastuminen voi aiheuttaa loukkaantumisvaaran.

Varo johtoja ja letkuja, kun siirrät laitetta.

1. Nosta ja kanna laitetta kahvasta.

Kuljetus ajoneuvoissa

⚠VAROITUS

Loukkaantumisvaara, vaurioitumisvaara!

Huomioi laitteen paino kuljetettaessa.

Sijoita tai kiinnitä laite soveltuvien ohjeiden mukaisesti, jotta se ei liu'u eikä heittelehdi ympäriinsä kuljetuksen aikana.

1. Estä laitteen luisuminen ja kaatuminen ajoneuvossa kuljetettaessa kiinnittämällä laite voimassa olevien direktiivien mukaisesti.

Varastointi

HUOMIO

Jäätyminen aiheuttaa vaurioitumisvaaran!

Jos laitetta ei ole täysin tyhjennetty, se voi vaurioitua jäätyessään.

Tyhjennä laite ja sen varusteet kokonaan ennen niiden varastoimista.

Suojaa laite jäätymiseltä.

Säilytä laitetta jääytymättömässä paikassa äläkä ulkona.

△VARO

Loukkaantumis- ja vaurioitumisvaara!

Laite voi kaatua kaltevilla pinnoilla

Ota varastoinnissa huomioon laitteen paino.

1. Tyhjennä pumppu ja varusteet kokonaan.

2. Anna pumpun ja varusteiden kuivua.

3. Säilytä pumppua jäätymiseltä suojatussa tilassa.

Ohjeita häiriötilanteissa

Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskuvan avulla. Ota yhteyttä valtuutettuun asiakaspalveluun epäselvissä tai tässä mainitsemattomien häiriöiden tapauksessa.

Virhe Syy Korjaus
Pumppu käy, mutta ei pumppaa	Pumpussa on ilmaa. 1. Irrota ja yhdistä u	seita kertoja verkkopisto-ketta pistorasiasta, kunnes nestettä ime-tään.
	Imalue on tukossa. 1. Irrota verkkopistoke	pistorasiasta.2. Puhdista imalue.
	Nestetaso manuaalisessa käytössä on liian alhainen.	Upota pumppu mahdollisimman syvälle pumpattavaan nesteeseen, katso lukuKäyttö.

Virhe Syy Korjaus
Pumppu ei käynnisty, tai pysähtyy yhtäkkiä käyn- nin aikana	Virran syöttö on katkennut. 1. Tarkasta sulakkeet ja sähköliitännät.
	Lämpösuojakytkin on kytkenyt pumpun pois päältä ylikuumenemisen johdosta.	1. Irrota verkkopistoke pistorasiasta.2. Anna pumpun jäähtyä.3. Poista likahiukkaset imalueelta.4. Puhdista imalue.5. Estä pumpun kuivakäynti.
	Likahiukkaset tukkivat imalueen. 1. Irrota varkkopistoke pistorasiasta.2. Puhdista imalue.
Pumppausteho vähenee Imualue on tukossa. 1. Irrota verkkopistoke pistorasiasta.2. Puhdista imalue.
Pumppausteho on liian alhainen	Maksimaalinen pumppauskorkeus on ylittynyt.Letkin halkaisija ja letkun pituus on vää- rin valittu.	1. Noudata maksimaalista pumppauskorkeut- ta, katso luku Tekniset tiedot.2. Valitse tarvittaessa suurempi letkun halkai- sija tai lyhyempi letkun pituus, katso luku Pumppausmäärän optimointi.
Quick-Connectia ei voi avata tai sulkea	Pistojärjestelmä on likaantunut. 1. Poista liitin.2. Puhdista liitin.3. Asenna liitin.
Suodatinkoria ei voi lii- kuttaa	Suodatinkori on likaantunut. 1. Avaa lukit usruuvia hieman ruuvimeisselil- lä.2. Poista suodatinkori.3. Puhdista suodatinkori.4. Asenna suodatinkori.

Tekniset tiedot

		SP 16 000 Dual
Sähköliitäntä
Verkkojännite V 230-240
Verkkotaajuus Hz	50
Nimellisteho	W	550
Laitteen tehotiedot
Pumppausmäärä (enint.)	l/h	16.000
Paine (enint.) bar 0,9
Pumppauskorkeus (enint.)	m	9
Sukellus-/upotussyvyys (enint.)	m	7
Sallittujen pumpattavien nesteiden hiukkaskoko (enint.)	mm	20
Automaattitoiminto
Uimurikytkimen päällekytkentäkorkeus (lukitus ylin koh-ta)	mm	255-310
Uimurikytkimen poiskytkentäkorkeus (lukitus ylin kohta)	mm	115-220
Uimurikytkimen päällekytkentäkorkeus (lukitus alin koh-ta)	mm	155-210
Uimurikytkimen poiskytkentäkorkeus (lukitus alin kohta)	mm	40-120
Manuaalinen käyttö
Likaisen ja puhtaan veden pumppauksen nesteen vä-himmäiskorkeus	mm	60
Likaisen ja puhtaan veden pumppauksen jäljelle jäänen nesteen korkeus	mm	25
Tasoimuroinnin nesteen vähimmäiskorkeus mm	40
Tasoimuroinnin jäljelle jääneen nesteen korkeus	mm	1
Mitat ja painot
Paino (ilman varusteita)	kg	5,0
Verkkojohto
Kaapelin pituus	m	10

Huomautus

Poikkeuksen syy asetuksen (EU) 2019/1781 liitteen I osan 2 (12): j)

Oikeus teknisiin muutoksiin pidätetään!

Pumppausmäärän optimointi

Pumppausmäärä on sitä suurempi:

• mitä vähäisempi pumppauskorkeus on.
• mitä suurempi käytettävän letkun halkaisija on.
• mitä lyhyempi käytettävä letku on.
• mitä vähemmän painehäviöitä liitetyt varusteeet aiheuttavat.

EU- vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa.

Tuote: Pumppu

Tyyppi: 1.645-xxx

Sovellettu asetus (sovelletut asetukset)

(EU) 2019/1781

Sovelletut yhdenmukaistetut standardit

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Lisavarustus ja varuosad

Loputamine ja puhastamine

TÄHELEPANU

Kahjustusoht!

Vigastusoht, kahjustusoht!
