KÄYTTÖOHJE GE 9500 EASY MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrinkuvaus	Parametrin arvo
Tuotteen nimi	Bensiinimoottori
Malli	MSW-GE 4800AVAIN	MSW-GE 9500EASY	MSW-GE15000 POWER	MSW-GE18000 POWER
Moottorityyppi	Bensiini 1-sylinterinen,196 cm ^3 nelitahti,ilmajäähdytteinen, OHVtyyppi, 8,5:1puristus,manuaali +sytytys (vaatiiulkoisen 1 2Vakun)käynnistin,Euro 5	Bensiini 1-sylinterinen,210 cm ^3 nelitahti,ilmajäähdytteinen, OHV-tyyppi, 8,5:1puristus,käsikäynnistin,Euro 5	Bensiini 1-sylinterinen,420 cm ^3 nelitahti,ilmajäähdytteinen, OHVtyyppi, 8,0:1puristus,manuaali +sytytys (vaatiiulkoisen 1 2Vakun)käynnistin,Euro 5	Bensiini 1-sylinterinen,439 cm ^3 nelitahti,ilmajäähdytteinen, OHVtyyppi, 8,0:1puristus,manuaali +sytytys (vaatiiulkoisen 1 2Vakun)käynnistin,Euro 5
Nimellis-/maksiminopeus [rpm]	3000 / 3600
Moottorinsuurin teho[kW/hv]	4.2 / 6.5	5.1/7	11 / 15	13.2 / 18
Suurinvääntömomentti [Nm]	11.5 2500 rpm	11.5 2500 rpm	24.8 2500 rpm	27 2500 rpm
Moottoriöljyn tyyppi	Suositeltu SAE 10-5W40 * 4-tahtisille bensiinimoottoreille puhdistusaineilla* Vakiokäyttölämpötilaolosuhteet.Erittäin alhaisissa lämpötiloissa (-20 ° C ja alle) suositellaan SAE 5W30.
Sytytystulpan tyyppi / elektrodiväli [mm]	F6RTC (tai vastaava) / 0,7-0,8 mm
Polttoainesäiliön tilavuus [L]	3,6	3,6	6,5	6,5
Moottorin voitelujärjestel män tilavuus [L]	0,6	0,6	1,1	1,1
Polttoainetyyppi	Lyijytön bensiini min 95 oktaani (RON) vähintään etanolipitoisuus mahdollisimman
Keskimääräinen polttoaineenkul utus [l/h]	2,3	3,1	5,7	5,7
Mitat (pituus x leveys x korkeus) [mm]	450 x 300 x 335	380 x 300 x 335	505 x 415 x 475	530 x 370 x 435
Paino [netto, kg]	15,8	13,7	31,7	32,1
Voimanoton akselin pyörimissuunta	Vastapäivään (akselin ulostulopuolelta)

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Merkkien selitys

	Tuote täyttää sitä koskevien turvallisuusstandardien vaatimukset.
	Lue käyttöohje ennen käyttöä.
	Tuote on kierrätettävä.
	VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva (yleinen varoitusmerkki).
	Käytä kuulosuojaimia. Melulle altistuminen voi aiheuttaa kuulon menetyksen.
	HUOMIO! Varoitus kovasta melusta!
	HUOMIO! Pyöriviä elementtejä!
	HUOMIO! Tulipalon vaara - helposti syttyvät materiaalit!
	Varoitus myrkyllisten aineiden aiheuttamasta myrkytysvaarasta!
	Älä koske!
	Huomio! Kuuma pinta voi aiheuttaa palovammoja.
	Käytä vain avoimissa, hyvin ilmastoiduissa tiloissa.
	Tupakointi kielletty laitteen läheisyydessä. Laite sisältää syttyviä aineita.

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus

HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja ohjeet. Varoitusten lattamatta jättäminen voi johtaa vakaviin vammahiin tai kuolemaan.

Termi "laite" tai "tuote" varoituksissa ja ohjeiden kuvauksessa viittaa: Bensiinimoottori

2.1. Turvallisuus työpaikalla

a) Pidä työalue siistinä ja hyvin valaistuna. Epäjärjestys tai huono valaistus voivat johtaa onnettomuuksiin. Ole ennakoiva, katso mitä olet tekemässä ja käytä maalaisjärkeä käyttäessäsi laitetta.
b) Älä käytä laitetta räjähdysvaarallisissa tiloissa, joissa on esimerkiksi helposti syttyviä nesteitä, kaasuja tai pölyä. Laite tuottaa kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Jos laitteen toiminnassa ilmenee vaurioita tai epäsäännöllisyyksiä, sammuta se välittömästi ja ilmoita siitä valtuutetulle henkilölle.
d) Jos sinulla on epäilyksiä, toimiiko laite asianmukaisesti, tai toteat, että laitteessa on vaurioita, ota yhteyttä valmistajan huoltoon.
e) Tuotteen saa korjata vain valmistajan huoltopalvelu. Älä yritä tehdä korjauksia itse!

f) Jos tulipalo syttyy, sammuta se jauhe- tai hiilidioksidisammuttimella (CO2) (joka on tarkoitettu käytettäväksi jännitteisten sähkölaitteiden sammuttamiseen).
g) Lapset tai asiattomat henkilöt eivät saa olla työalueella. (Huomioimattomuus voi johtaa yksikön hallinnan menettämiseen.)
h) Käytä laitetta tilassa, jossa on hyvä ilmanvaihto.
a) Pölyä ja roskia syntyy laitteen käytön aikana, suojele sivullisia niiden haitallisilta vaikutuksilta.
b) Tarkasta säännöllisesti turvallisuutta koskevien tarrojen kunto. Jos tarrat eivät ole luettavissa, ne on vaihdettava.
c) Säilytä käyttöohje myöhempää käyttöä varten. Jos tuote luovutetaan kolmansille osapuolille, myös käyttöohje on luovutettava tuotteen mukana.
d) Pakkauksen osat ja pienet asennusosat pitää säilyttää lasten ulottumattomissa.
e) Pidä laite poissa lasten ja eläinten ulottuvilta.
f) Kun käytät tätä laitetta yhdessä muiden laitteiden kanssa, sinun pitää noudattaa myös muita käyttöohjeita.

Muista! Lapset ja sivulliset henkilöt on suojattava laitteen käytön aikana.

2.2. Henkilökohtainen turvallisuus

a) Laitetta ei saa käyttää väsyneenä, sairaana, alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena, jotka rajoittavat merkittävästi kykyä käyttää tuotetta.
b) Konetta ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joilla on alentuneet psyykkiset, sensoriset ja henkiset toiminnot tai joilla ei ole riittävää kokemusta ja/tai tietoa, jos he eivät ole heidän turvallisuudestaan vastaavan henkilön valvonnassa tai he eivät ole saaneet ohjeita, kuinka konetta on käytettävä.
c) Konetta voivat käyttää fyysisesti hyväkuntoiset, sen käyttöön kykenevät ja asianmukaisesti koulutetut henkilöt, jotka ovat lukeneet tämän käyttöohjeen ja jotka ovat saaneet työterveys ja työturvallisuuskoulutuksen.
d) Ole varovainen ja käytä tervettä harkintaa koneen käytön aikana. Hetken huolimattomuus toimenpiteen aikana voi johtaa vakavaan henkilövahinkoon.
e) Käytä koneen käytön edellyttämiä henkilönsuojaimia, jotka on määritelty symbolien selityksen kohdassa 1.
f) Asianmukaisten, sertifioitujen henkilönsuojainten käyttö vähentää loukkaantumisriskiä.

g) Ei saa yliarvioida omia mahdollisuuksia. Pidä kehosi koko ajan vakaana ja tasapainossa. Se mahdollistaa laitteen paremman hallinnan odottamattomissa tilanteissa.
h) Älä käytä väljiä vaatteita ja koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
i) Tämä laite ei ole leikkikalu. Lapsia tulee tarkkailla, jotta he eivät leiki laitteella.

2.3. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä tähän sovellukseen sopivia työkaluja. Oikein valittu tuote tekee paremman ja turvallisemman työn, jota varten se on suunniteltu.
b) Älä käytä laitetta, jos ON/OFF-kytkin ei toimi kunnolla (ei kytke päälle eikä pois päältä). Laitteita, joita ei voida ohjata kytkimellä, ovat vaarallisia. Niitä ei saa käyttää ja ne pitää korjata.
c) Pidä käyttämättömät tuotteet poissa lasten ja sellaisten henkilöiden ulottuvilta, jotka eivät tunne laitetta tai tätä ohjekirjaa. Tuotteet ovat vaarallisia, kun niitä käyttävät kokemattomat käyttäjät.
d) Pidä tuote hyvässä teknisessä kunnossa. Tarkista ennen jokaista käyttöä, ettei laitteessa ole yleisiä tai liikkuvien osien vaurioita (osien halkeamat tai kaikki muut tekijät, joilla voi olla vaikutus laitteen turvalliseen toimintaan). Jos laite on vaurioitunut, anna laite korjattavaksi ennen käyttöä.
e) Tuotteen korjauksen ja huollon saa suorittaa vain pätevä henkilö käyttäen ainoastaan alkuperäisvaraosia. Se varmistaa turvallisen käytön.
f) Tehtaalla asennettuja suojia tai ruuveja ei saa irrottaa, jotta laitteen toimivuus suunnitellulla tavalla on varmistettu.
g) Laitetta kuljetettaessa ja siirrettäessä varastointipaikasta käyttöpaikkaan on otettava huomioon laitteiden käyttömaassa voimassa olevat käsin kuljetuksen työterveys- ja työturvallisuusmääräykset.
h) Vältettävä tilanteita, joissa laite pysähtyy suuren kuormituksen vaikutuksesta käytön aikana. Se voi aiheuttaa käyttöosien ylikuumenemisen ja vahingoittaa sen seurauksena laitetta.
i) Laitteen siirtäminen, asennon muuttaminen tai kiertäminen on kiellettyä sen ollessa toiminnassa.
j) Päälle kytkettyä laitetta ei saa jättää ilman valvontaa.
k) Laite on puhdistettava säännöllisesti, jottei epäpuhtauksia päästetä kerrostumaan pysyvästi.

I) Ilmoitettu tärinäpäästöarvo on mitattu standardimittausmenetelmällä. Tärinäpäästön arvo voi muuttua, kun laitetta käytetään erilaisissa ympäristöolosuhteissa.
m) Ilman sisäänmeno- ja ulostuloaukkoa ei saa peittää.
n) Älä käynnistä tyhjää yksikköä.
o) Laitteen rakenteeseen puuttuminen sen parametrien tai rakenteen muuttamiseksi on kielletty.
p) Pidä tuote etäällä syttymis- ja lämmönlähteistä.
q) Älä ylikuormita laitetta.
r) Laitteen ilmanvaihtoaukkoja ei saa peittää!
s) Lisää öljyä oikealle tasolle ennen koneen käynnistämistä. Jos öljytaso on liian alhainen, moottori ei käynnisty tai voi sammua.
t) Jos laitteesta vuotaa öljyä, sinun on ilmoitettava niistä asianmukaisille huolto-/viranomaisille tai noudatettava laitteen käyttöalueen lakisääteisiä vaatimuksia.
u) Moottorin pakokaasut sisältävät myrkyllistä hiilimonoksidia. Hiilimonoksidia sisältävään ympäristöön jääminen voi johtaa tajuttomuuteen tai jopa kuolemaan. Älä käytä moottoria suljetussa tilassa.
v) Pidä moottori poissa kuumuudesta, kipinöistä ja liekeistä. Älä tupakoi koneen lähellä!
w) Bensiini on erittäin syttyvää ja räjähtävää. Pysäytä moottori ja anna sen jäähtyä ennen tankkausta.
x) Huomio! Väärä polttoaine voi vaurioittaa moottoria! Käytä vain tuoretta, puhdasta polttoainetta ilman öljyn lisääaineita.

HUOMIO! Siitä huolimatta, että laite on suunniteltu siten, että se olisi turvallinen, että siinä olisi riittävät suojat, ja käyttäjän lisäturvaelementtien käytöstä huolimatta, on edelleen olemassa pieni onnettomuus- tai loukkaantumisriski laitteen käytön aikana. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Yleiset käyttöohjeet

Tuote on tarkoitettu itsenäiseksi virtalähteeksi monipuoliseen käyttöön (esim. niittokoneisiin, pumppuihin, generaattoreihin jne.)

Käyttäjällä on vastuu kaikista vahingoista, jotka aiheutuvat käyttötarkoituksen vastaisesta käytöstä.

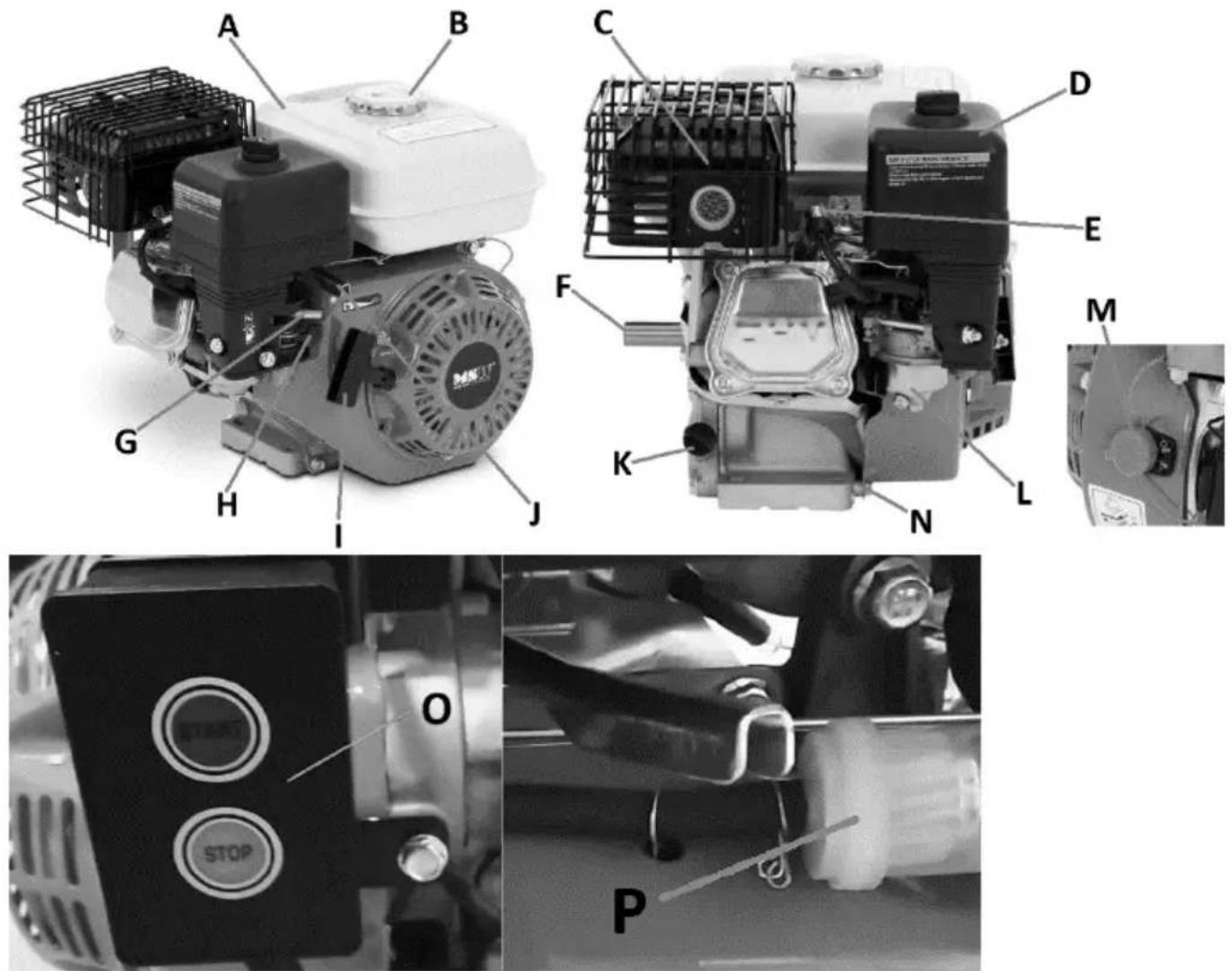

3.1. Laitteen kuvaus

Perustuu malliin MSW-GE 9500 EASY (muut samanlaiset mallit):

A. Polttoainetankki
B. Polttoainesäiliön korkki
C. Äänenvaimennin pakoputkella
D. Ilmansuodattimen kotelo
E. Vie sytytyskaapelin putki sytytystulppaan
F. Käyttövoiman ulostuloakseli
G. Rikastinventtiili
H. Polttoaineventtiili
I. Käynnistysvipu

J. Kaasuvipu
K. Moottoriöljyn täyttöaukon korkki (molemmat puolet)
L. Säiliö polttoainesuodattimella
M. Virtalukko
N. Moottoriöljyn tyhjennystulppa
O. Sytytys sähköllä (valitut mallit)
P. Lisäpolttoainesuodatin

3.2. Valmistelu käyttöä varten

YKSIKÖN SIJAINTI

Käytä laitetta hyvin tuuletetuissa, avoimissa tiloissa. Älä tuki laitteen ilmanotto- ja poistoaukkoja. Laite on pidettävä etäällä kuumista pinnoista. Käytä laitetta aina tasaisella, vakaalla, puhtaalla, tulenkestävällä alustalla ja poissa lasten ja henkisesti, aistillisesti tai älyllisesti vammaisten henkilöiden ulottuvilta. Yksikön työskentelyalueen tulee tarjota välitön pääsy virtalukkoon.

LAITTEEN ASENNUS

Tuote toimitetaan lähes käyttövalmiina, se vaatii vain säiliössä olevan moottoriöljyn ja polttoaineen täyttöä, koska ne jäävät pois kuljetuksen aikana turvallisuussyistä. Tuotteen käyttö riippuu yksinomaan käyttäjän tarpeista ja sovelluksista. Joissakin ylimääräisellä sähkökäynnistimellä varustetuissa malleissa tarvitaan ulkoinen akku, jotta se voidaan käynnistää sillä. Käytä tässä tapauksessa kiinteitä akun napakaapeleita liittimillä (+ punainen, - musta) akun liittämiseen moottoriin.

3.3. Laitteen käyttö

3.3.1 Ennen ensimmäistä käynnistystä

• Aseta moottori tasaiselle, kiinteälle, tulenkestävälle alustalle, joka ei kallistu enempää kuin 20° oikeasta pystvsuorasta.

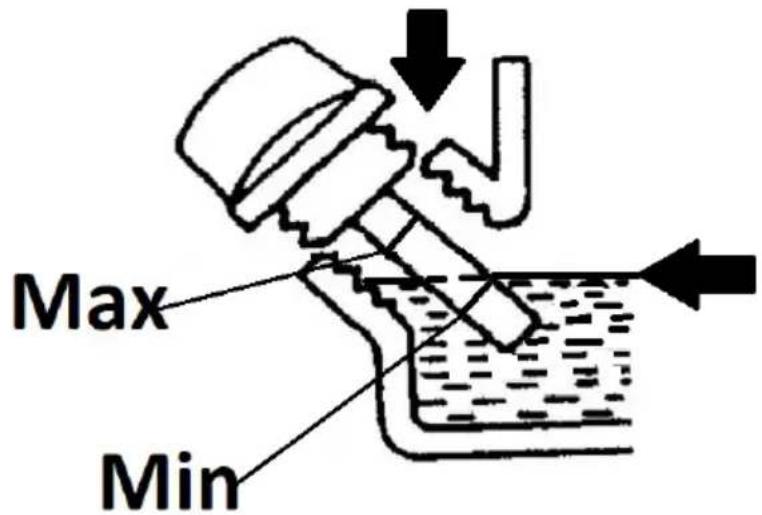

• Täytä moottoriöljyllä, koska moottori ei saa sitä kuljetuksen aikana. Tätä varten irrota öljytulppa ja täytä moottoriöljyä sen läpi, kunnes taso saavuttaa oikean tason tulpan mittatikun kohdalla (vain yhdessä tulpassa voi olla ohjaustikku) - mieluiten lähellä suurinta sallittua tasoa. Öljyn taso tulee tarkistaa ruuvaamalla/asettamalla tulppa kuivalla mittatikulla moottoriin ja muutaman sekunnin kuluttua kiertämällä se uudelleen irti ja tarkistamalla öljyn taso mittatikun kautta.

TÄRKEÄÄ: Älä täytä liikaa moottoriöljyä - se voi vahingoittaa moottoria! Jos öljyä täytetään yli sallitun tason, sen ylimäärä voidaan imeä ulos

täyttötulpan aukosta. Tarkista aina moottoriöljyn taso moottorin ollessa sammutettuna ja kylmänä tai jäähtyneenä.

Max Min

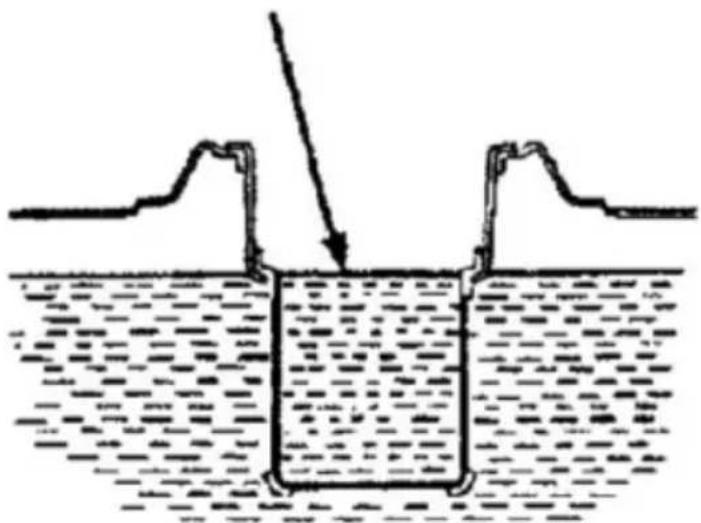

- Kaada polttoainetta säiliöön - tätä varten irrota säiliön korkki ja kaada tuoretta polttoainetta varoen valumasta yli siiviläsuodattimen maksimitason ilmaisimen (katso seuraava kuva).

TÄRKEÄÄ: Asenna aina verkkosuodatin tankkauksen aikana.

• Aseta täyttökorkki takaisin paikalleen kiristämällä se kokonaan.

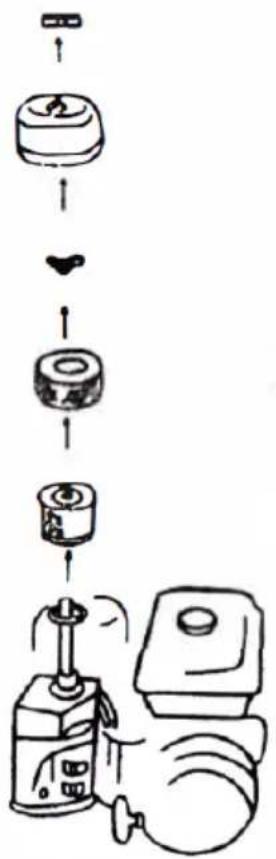

• Irrota moottorin ilmansuodattimen kotelo ja tarkista, onko suodatin kuiva:

Jos suodatin on kuiva, liota puhdas suodatin kokonaan tuoreeseen moottoriöljyn ja purista sitten ylimääräinen öljy pois. Asenna liotettu suodatin takaisin koteloon päinvastaisessa irrotusjärjestyksessä.

3.3.2 Moottorin käynnistäminen

a) Aseta polttoaineventtiili auki-asentoon, eli vivun ollessa ON-asennossa (siirretty loppuun polttoainesäiliön kuvakkeen alla olevan nuolen mukaisesti)

b) Aseta rikastin suljettuun asentoon - sen vipu työnnetään loppuun rikastimen kuvakkeen alla olevan nuolen mukaisesti. Lämmintä moottoria käynnistettäessä rikastimen tulee olla auki-asennossa - mahdollisimman pitkälle kuvakkeen alla olevan nuolen vastakkaiseen suuntaan.

c) Käännä ohjauspaneelin virta-avain "ON"-asentoon, tartu sitten käynnistyskahvaan ja vedä hitaasti pois laitteesta, kunnes tunnet vastusta, vedä sitten lujalla liikkeellä pitäen peruutuskahvaa koko ajan kädessäsi. vaikka se palaa lähtöasentoon. Toista tätä liikettä, kunnes moottori käynnistyy.

d) [Valinnainen – vain valitut mallit] Paina sähkökäynnistyspaneelin START-painiketta ja pidä sitä painettuna, kunnes moottorit käynnistyvät. Jos moottori ei käynnisty muutaman sekunnin käynnistämisen jälkeen, paina START-painiketta ja toista tämä käynnistysmenettely.

HUOMAA: KÄYNNISTYS-painikkeen pitäminen painettuna liian pitkään ja siksi käynnistimen käyttäminen moottorin ei käynnisty voi heikentää akkua ja vahingoittaa sähkökäynnistintä.

e) Anna käynnissä olevan moottorin käydä rikastimella noin 1-3 minuuttia, jotta se saavuttaa käyttölämpötilansa.
f) Kun olet lämmennyt moottori, sammuta rikastin (säädä rikastin pehmeästi auki-asentoon - oikealle).

3.3.3 Moottorin sammuttaminen

a) Käännä virta-avain "OFF"-asentoon - tämä sammuttaa moottorin tai (vain valituissa malleissa) paina sähkökäynnistyspaneelin STOP-painiketta.
b) Sulje polttoaineventtiili - aseta sen vipu vastakkaiseen asentoon kuvakkeen alla olevan merkin kanssa.

HUOMAA: poikkeuksellisissa olosuhteissa - esim. virtalukon vika - moottori voidaan sammuttaa sulkemalla polttoaineventtiili, mutta älä käytä tätä menetelmää normaalina sammutustoimenpiteenä.

3.3.4 Kuljetus / varastointi

• Jos laitetta ei aio käyttää uudelleen, jäähdytä se kokonaan ennen kuljetusta. Kuljetusta varten on suositeltavaa tyhjentää polttoainesäiliö, jotta polttoainetta ei vuoda sen aikana.
• Jos laitetta ei käytetä 1-2 kuukauteen, tyhjennä polttoaine säiliöstä tai kaada tuoretta polttoainetta ja lisää siihen stabilointiainetta. Jos laitetta e käytetä muutamaan kuukauteen, kaasuttimesta tulee tyhjentää polttoaine (ruuvaamalla sadesäiliö auki) ja öljyt tyhjennettävä moottorista.

TÄRKEÄÄ: Älä säilytä stabilointiainetta sisältävää polttoainetta säiliössä pidempään kuin stabiloivan lisäaineen valmistaja suosittelee.

3.4. Puhdistaminen ja huolto

3.4.1 HUOLTOVÄLITAULUKKO

Toiminta↓ Väli →		Päivittäin	1kuukauden tai 20 käyttötunnin jälkeen	3kuukauden tai 50 työtunnin välein	Kuuden kuukauden tai 100 käyttötunnin välein	Joka vuosi tai 300 käyttötunnin jälkeen
Moottoriöljy	Ohjaus x
	Korvaus x

Ilman suodatin	Ohjaus x x
	Korvaus x
Polttoainep isarasuodatin		Puhdistus	x
Linjassa oleva polttoaines uodatin		Vaihto					X (tarvittaessa tai likainen vaihda aikaisemmin)
Sytytystulppa		Tarkastus ja puhdistus	x
Polttoai neletkut polttoai nesäiliös tä		Tarkastus ja puhdistus	2 vuoden välein
Venttiilin välyksen säätö				x
Pään puhdistus							x

a) Ennen jokaista puhdistusta, säätöä, varusteen vaihtoa ja myös silloin, kun laitetta ei käytetä, pistoke on irrotettava pistorasiasta ja laitteen on annettava jäähtyä täydellisesti. Odota, kunnes pyörivät osat pysähtyvät.
b) Käytä pintojen puhdistamiseen vain puhdistusaineita, jotka eivät sisällä syövyttäviä aineita.
c) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.
d) Laitteen ruiskuttaminen vedellä tai upottaminen veteen on kielletty.
e) Muista, että laitteeseen ei saa päästää vettä kotelossa olevien ilmanvaihtoaukkojen kautta.
f) Ilmanvaihtoaukot pitää puhdistaa harjalla ja paineilmalla.
g) Tuote on tarkastettava säännöllisesti sen teknisen kunnon ja kaikkien vaurioiden suhteen.
h) Käytä puhdistamiseen pehmeää puhdistusliinaa.
i) Vaihda moottoriöljy säännöllisesti tuoreella öljyllä.

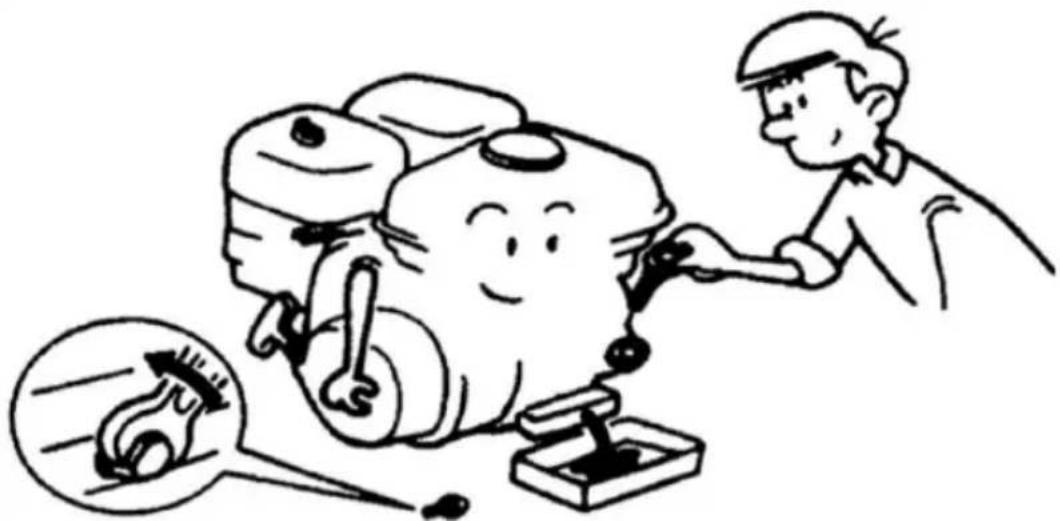

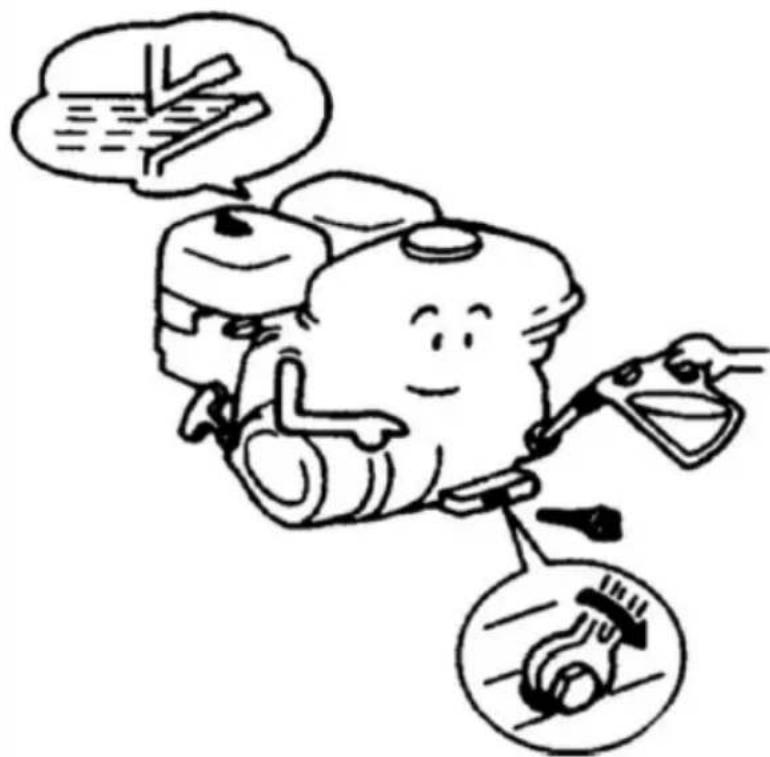

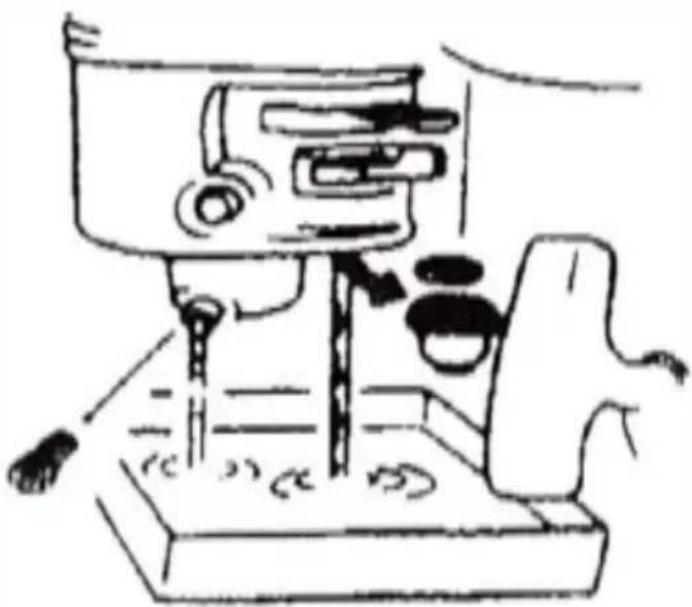

Moottoriöljyn vaihto on parasta tehdä, kun öljy on lämmintä, koska se on ohuempaa ja virtaa helpommin. VAROITUS: öljy heti työn jälkeen on kuumaa - palovammavaara!

Ruuvaa ensin öljyntäyttöaukon korkki ja sitten tyhjennystulppa irti. Laita ensin käytetylle öljylle tarkoitettu säiliö sen alle.

Sulje öljyn tyhjennyksen jälkeen tyhjennystulppa tiukasti ja kuivaa sitä ympäröivä alue muusta käytetystä öljystä. Voit täyttää moottorin uudella öljyllä.

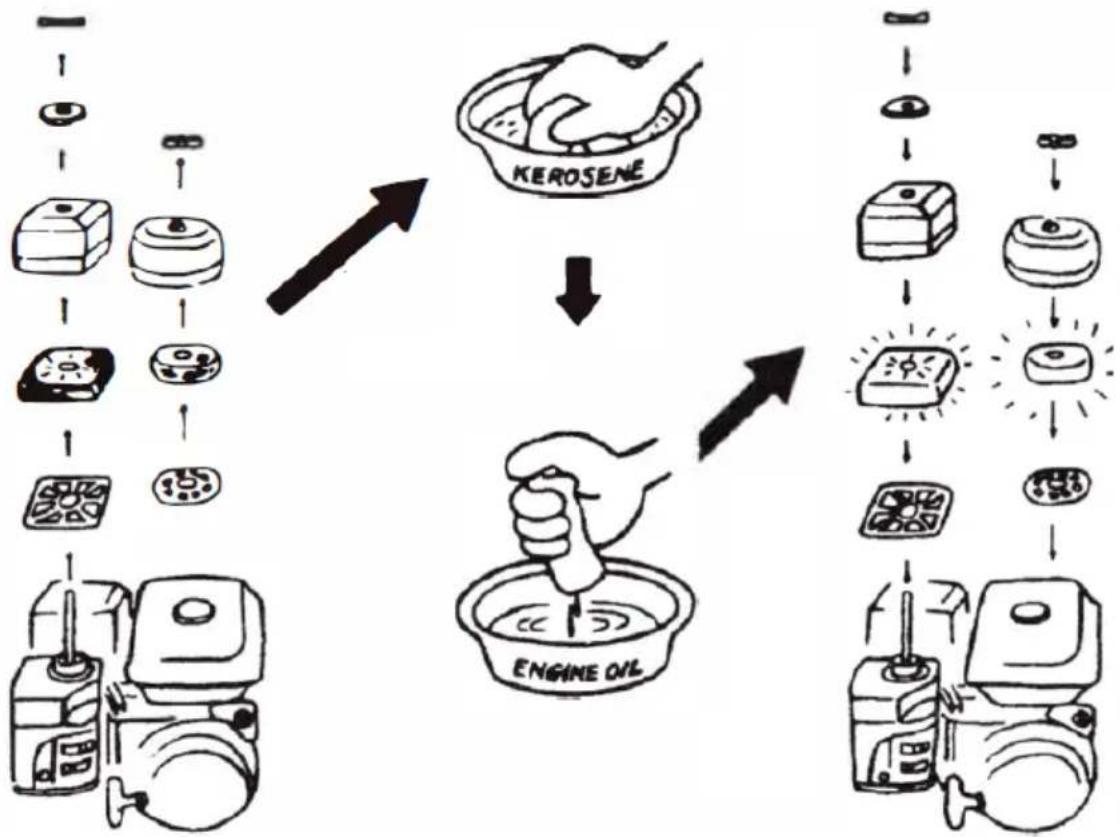

j) Tarkista ja puhdista ilmansuodatin säännöllisesti ja vaihda tarvittaessa uuteen.


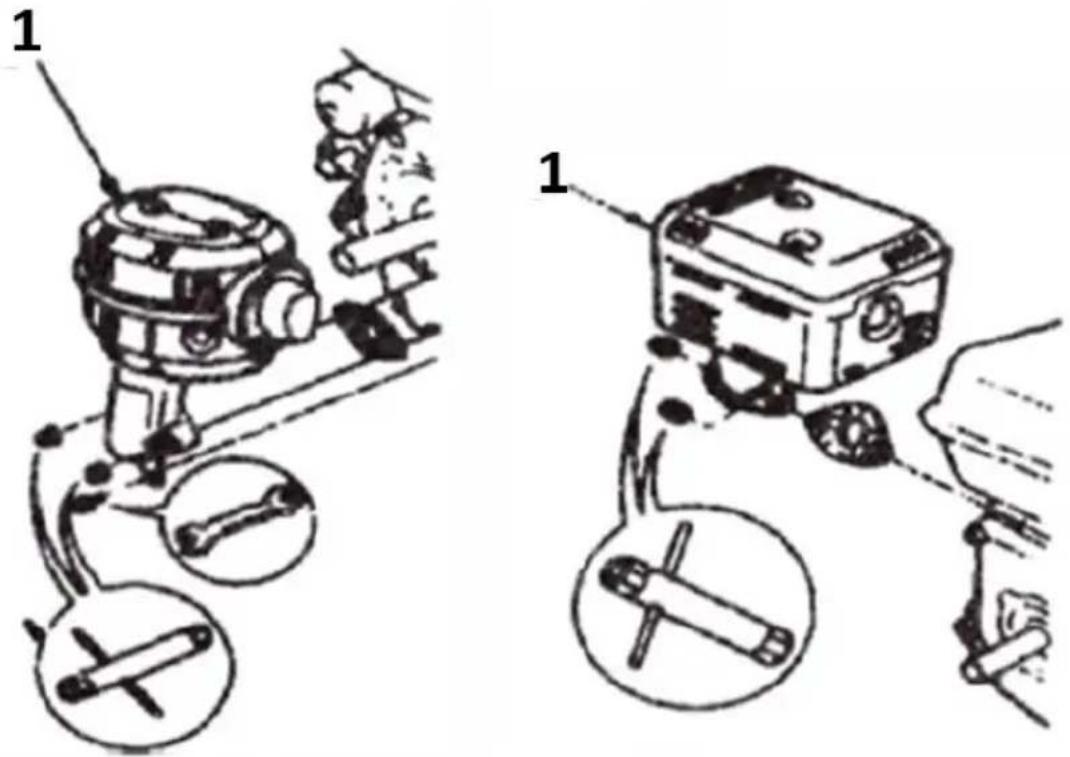

Ilmansuodattimen purkaminen: päästäksesi käsiksi ilmansuodattimeen, irrota suodatinkotelon mutteri, irrota se ja vedä suodatin ulos. Huuhtele suodatin puhdistetussa kerosiinissa tai bensiinissä. Kuivaa sienisuodatin kokonaan ennen kokoamista ja liota se sitten pienessä määrässä tuoretta moottoriöljyä. Purista ylimääräinen öljy pois suodattimesta ennen sen asentamista koneeseen.

TÄRKEÄÄ: älä käytä laitetta ilman ilmansuodatinta!

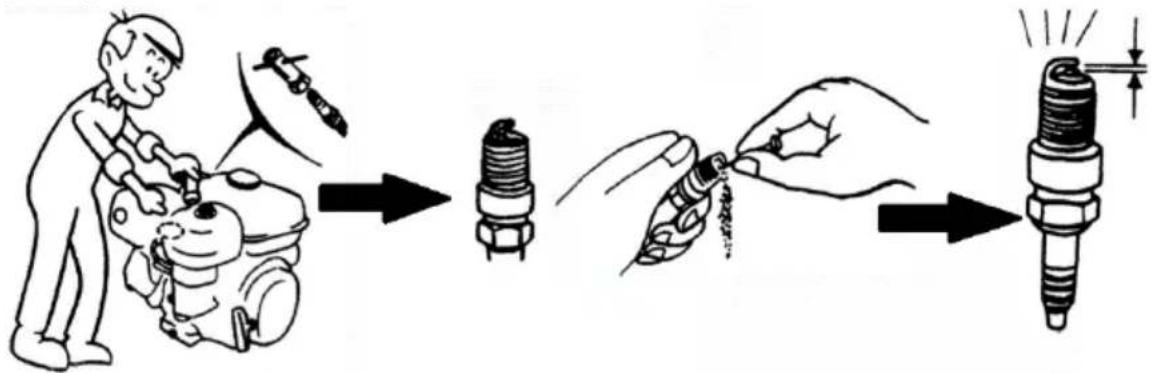

k) Tarkista sytytystulpan kunto säännöllisesti - puhdista se, jos se on likainen, ja tarkista elektrodiväli ennen kokoamista ja säädä tarvittaessa.

Päästäksesi käsiksi sytytystulppaan, irrota ensin sytytyskaapelin putki sytytystulpasta. Sitten sytytystulppa voidaan ruuvata irti. TÄRKEÄÄ: on suositeltavaa irrottaa sytytystulppa, kun moottori on kylmä tai ainakin jäähtynyt.

VAROITUS: Äskettäin käytössä ollut sytytystulppa voi olla kuuma - palovammojen vaara!

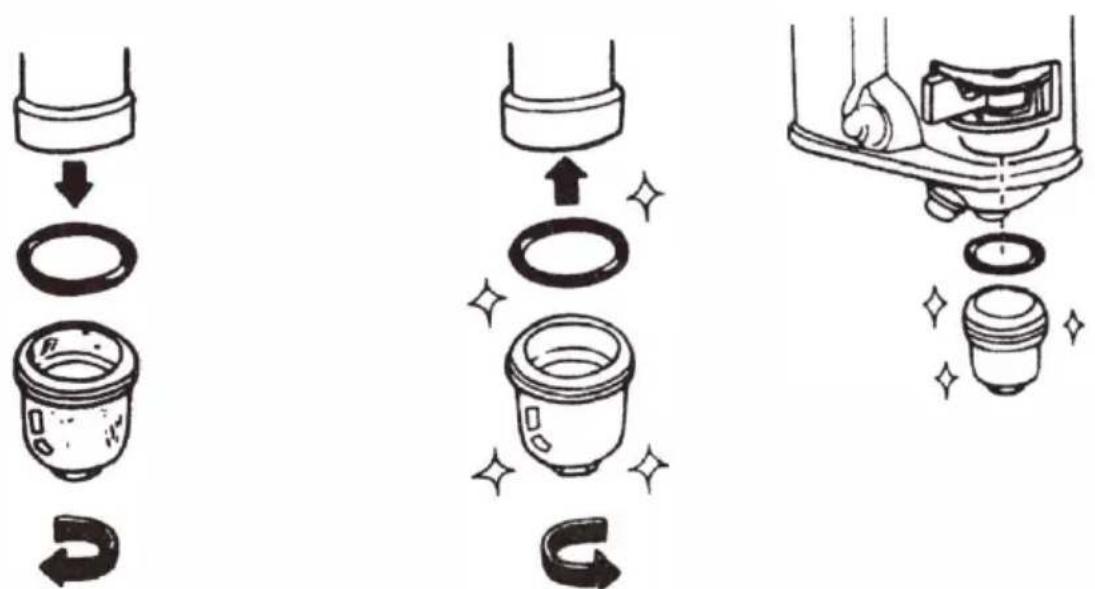

I) Puhdista polttoainesuodatin säännöllisesti

Verkon polttoainesuodatin sijaitsee polttoaineventtiilin alaosassa. Päästäksesi siihen, sulje ensin polttoaineventtiili, kun kone on sammutettu ja jäähtynyt - aseta sen vipu "OFF"-asentoon. Ruuvaa sitten suodatinkotelon pohjassa oleva korkki irti, jotta kaikki jäljellä oleva polttoaine valuu kaasuttimesta (katso kuva alla):

Ruuvaa sitten irti venttiilin pohjassa oleva polttoainesuodattimen kotelo (katso kuvat alla). Kun kotelo on ruuvattu irti, irrota suodatin siitä ja puhdista se (huuhtele esimerkiksi bensiiinillä ja puhalla pois alhaisella paineella). Asenna suodatin päinvastaisessa irrotusjärjestyksessä, muista myös rengastiiviste.

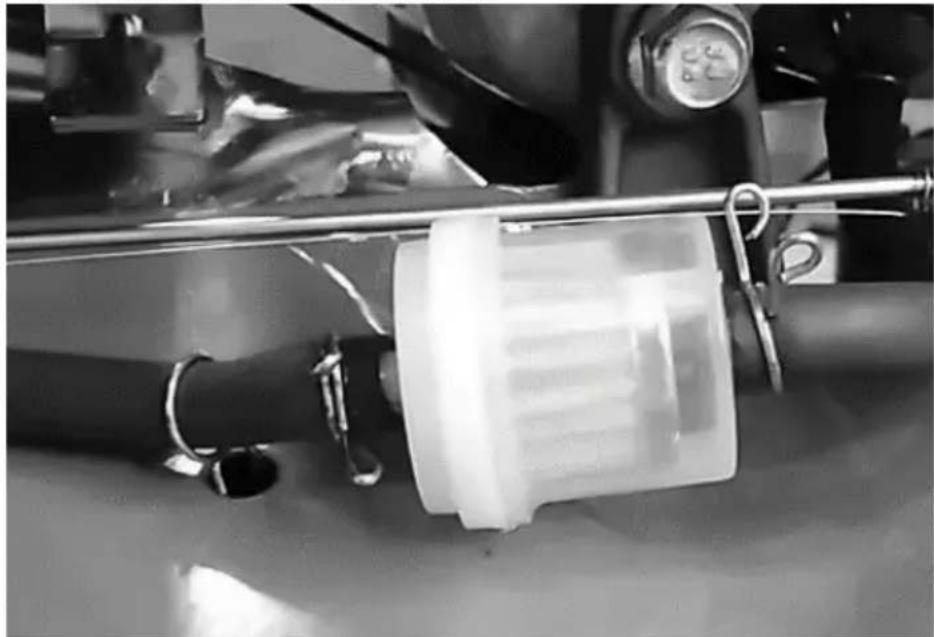

Jotkut mallit on varustettu ylimääräisellä polttoainesuodattimella, joka on asennettu polttoaineletkuun (katso alla olevaa kuvaa). Ennen kuin vaihdat sen, tyhjennä polttoaine säiliöstä, kaasuttimesta ja letkusta ja poista se sitten letkusta löysäämällä suodattimen molemmilla puolilla olevien letkujen puristimet ja vetämällä ja kiertämällä varovasti suodattimen toista puolta letkusta. Toista tämä suodattimen toisella puolella. Muista suodattimen oikea suunta (polttoaineen virtaus) ennen kuin asennat uuden suodattimen polttoaineletkuun.

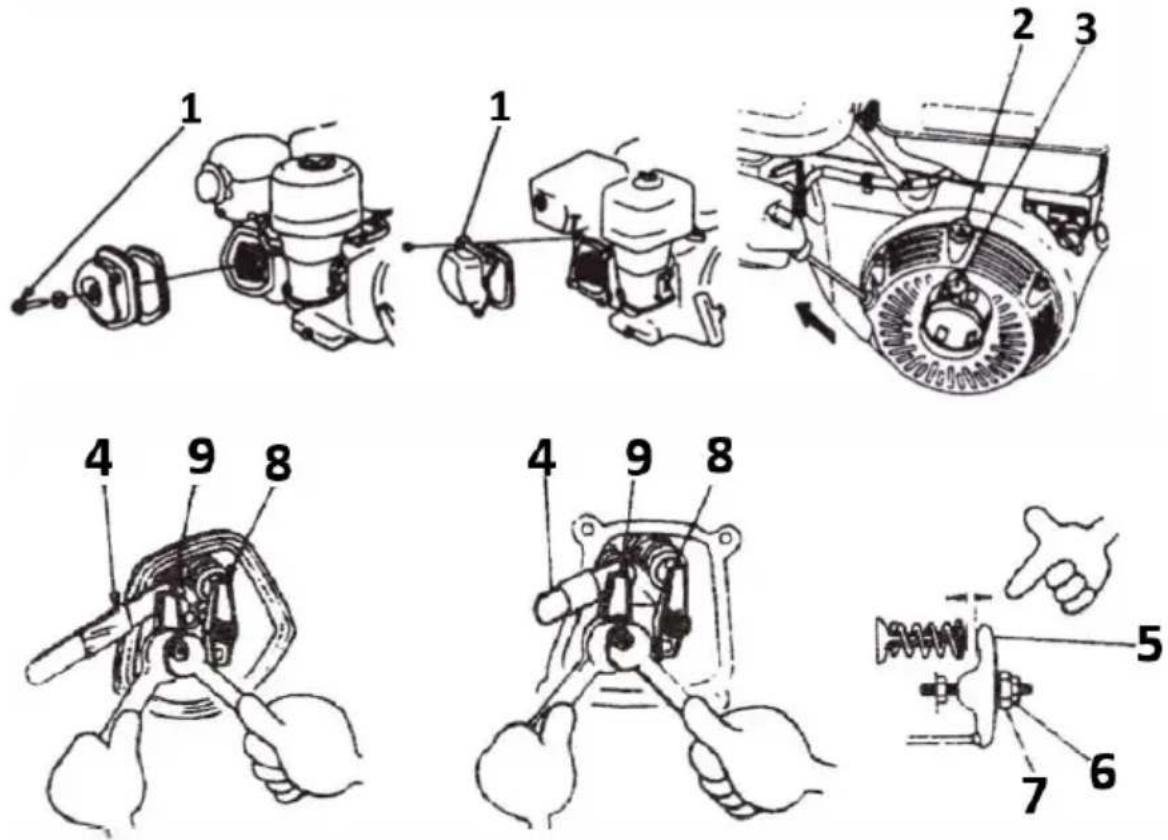

m) Venttiilin välyksen säätö (Tämän toimenpiteen tulee suorittaa asiantuntija).

TÄRKEÄÄ: säädä venttiilivälystä kylmässä moottorissa.

I. Irrota venttiilin kansi sylinteristä tiivisteineen (1).
II. Kohdista merkit puristustahdin aikana vetämällä käynnistysvivusta (2 ja 3)
III. Molemmat venttiilit - imu (8) ja poisto (9) - on suljettava.
IV. Aseta rakotulkki (4) työntövivun (5) ja yksittäisen venttiilin varren (8 tai 9) väliin. Lukitse työntövivun tappi (7) avaimella ja löysää toisella avaimella vivun lukitusruuvi (6) ja aseta venttiilin tavoitevälys kiertämällä sitä. Kiristä sitten ruuvi ja tarkista venttiilivälys uudelleen. Säädä, kunnes tavoitevälys on saavutettu - vaaditut venttiilivälykset:
Imuventtiili (8) - 0,15 mm
Pakoventtiili (9) - 0,20 mm

V. Aseta venttiilin kansi (1) takaisin paikoilleen ja aseta sille uusi tiiviste (1).

n) Sylinterinkannen puhdistus (tämän toimenpiteen saa suorittaa asiantuntija). TÄRKEÄÄ: suorita toimenpide kylmällä moottorilla.

Ruuvin kiristysmomentti: 220-260 kg-cm / 21,5-25,5 Nm

Päästäksesi moottoriin, irrota ensin ilmansuodattimen kotelo ja äänenvaimennin. Pura osat kaavioissa (1-22) esitetyssä järjestyksessä.

Asenna käänteisessä järjestyksessä.
