KÄYTTÖOHJE Caldo Trendy T OLIMPIA SPLENDID

1 - LAITTEEN JA OHJAUSTEN KUVAUS......8

2 - ASENNUS....8

3 - LAITTEEN KÄYTTÖ 9

3.1 - OHJAUSPANEELI JA KAUKOSÄÄDIN....9
3.2 - KAUKOSÄÄTIMEN KÄYTTÖ....9
3.2.a - Paristojen laitto....10

3.2.b - Paristojen vaihto....10
3.2.c - Kaukosäätimen asento......10

3.3 - LAITTEEN KÄYTTÖ....11

3.3.a - Esitoimenpiteet....11

3.4 - KÄYTTÖOHJEET 11

3.4.a - Käynnistys 11
3.4.b - "HIGH"-tapa....11
3.4.c - "LOW"-tapa....11
3.4.d - "ECO"-tapa 12
3.4.e - "TIMER"-tapa....12
3.4.f - "SWING"-tapa....13

4 - SUOJAUS YLIKUUMENEMISTA VASTAAN....13

5 - TURVATARKASTUS (kaatumisenestokytkin)....13

6 - HUOLTO JA PUHDISTUS.... 13

7 - LAITTEEN SÄILYTYS....14

Kuvat on ryhmitelty ohjekirjan alkusivuille

0 - VAROITUKSIA

0.1 - YLEISTIETOJA

Ensinnäkin haluamme kiittää sinua siitä, että valitsit valmistamamme tuotteen.

0.2 - SYMBOLIT

Seuraavassa luvussa esitetyt piirrokset antavat nopeasti ja yksiselitteisesti tietoa, jota tarvitaan laitteen oikeaan ja turvalliseen käyttöön.

0.2.1 - Tekstinlaadinnassa käytetyt piirrokset

	Ilmoittaa, että tämä asiakirja on luettava huolellisesti ennen laitteen asentamista ja/tai käyttöä.
	Ilmoittaa, että tämä asiakirja on luettava huolellisesti ennen laitteen huoltotoimenpiteitä ja/tai puhdistusta.
	Ilmoittaa, että liitteenä olevissa oppaissa voi olla lisätietoja.
	Osoittaa, että tietoja on saatavilla käyttö- tai asennusoppaassa.
	Osoittaa, että huoltohenkilöstön on käsiteltävä laitetta asennusohjeen mukaisesti.
	Osoittaa asianomaiselle henkilöstölle, että jos kuvattua toimenpidettä ei suoriteta turvallisuuteen liittyviä määräyksiä noudattamalla, sähköiskun vaara on olemassa.
	Osoittaa asianomaiselle henkilöstölle, että jos kuvattua toimenpidettä ei suoriteta turvallisuuteen liittyviä määräyksiä noudattamalla, fyysisten vammojen syntymiseen liittyvä vaara on olemassa.
	Osoittaa asianomaiselle henkilöstölle, että jos kuvattua toimenpidettä ei suoriteta turvallisuusmääräysten mukaisesti, on olemassa palovammojen vaara, joka aiheutuu kosketuksesta korkealämpöisiin komponentteihin.

0.3 - YLEISET VAROITUKSET

SÄHKÖLAITTEITA NOUDATETTAVA

KÄYTETTÄESSÄ

ON

AINA

PERUSTURVALLISUUSTOIMENPITEITÄ

TULIPALON, SÄHKÖISKUN JA HENKILÖVAHINKOJEN VAARAN VÄHENTÄMISEKSI, MUKAAN LUKIEN SEURAAVAT:

1. Tämä asiakirja on lain mukaan luottamuksellinen, eikä sitä saa jäljentää tai luovuttaa kolmansille osapuolille ilman OLIMPIA SPLENDID -yhtiön nimenomaista lupaa. Laitteisiin saattaa tulla päivityksiä, minkä vuoksi niiden yksityiskohdat voivat poiketa kuvatuista, sanotun kuitenkaan rajoittamatta tämän oppaan tekstien soveltamista.

ue tämä opas huolellisesti ennen kuin ryhdyt mihinkään toimenpiteeseen (asennus, huolto, käyttö) ja noudata tarkasti yksittäisiä lukuja.

ilytä tätä ohjekirjaa tulevaa tarvetta varten.

1. Kun olet poistanut pakkauksen, varmista laitteen eheys. Pakkaustarvikkeita ei saa jättää lasten ulottuville, sillä ne saattavat aiheuttaa potentiaalisen vaaran.
2. VALMISTAJA EI OTA VASTUUTA HENKILÖ- TAI OMAISUUSVAHINGOISTA, JOTKA JOHTUVAT SIITÄ, ETTÄ TÄSSÄ KIRJASESSA ANNETTUJA MÄÄRÄYKSIÄ EI OLE NOUDATETTU.
3. Valmistaja pidättää oikeuden tehdä malleihinsa milloin tahansa muutoksia, edellyttäen, että tässä käyttöoppaassa kuvatut olennaiset ominaisuudet säilyvät.

Varmista ennen laitteen liittämistä, että tyyppikilven tiedot vastaavat sähköverkon tietoja. Tyyppikilpi sijaitsee laitteessa.

1. Asenna laite valmistajan ohjeiden mukaisesti. Väärä asennus, josta valmistajaa ei voi pitää vastuussa, saattaa aiheuttaa vahinkoja henkilöille, eläimille tai esineille.

2. Käytä laitetta ainä yksinomaan pystysuorassa asennossa. Aseta laite sopivaan ympäristöön ja vakaalle, tasaiselle alustalle.

3. Laitteen käytön aikana kelaa aina koko johto auki.

4. Laitteessa on pistokkeella varustettu virtajohto (Y-tyyppinen liitäntä). Jos virtajohto on vaurioitunut, se on vaihdettava valmistajan tai sen teknisen huoltopalvelun tai vastaavan pätevyyden omaavan henkilön toimesta vaarojen välttämiseksi.

1. Asenna laite siten, että katkaisimet ja muut hallintalaitteet ovat kylpyammeen tai suihkun käyttäjien ulottumattomissa.

2. Älä käytä jatkojohtoja, paitsi erityistä varovaisuutta noudattaen.

3. Pidä laite vähintään 1 metrin etäisyydellä muista esineistä (kuva 1).

14a. Tulipalon vaaran välttämiseksi pidä laitteen ilman ulostulo- ja ottoaukot vähintään 1 metrin päässä syttyvistä esineistä, verhoista, kankaista tai materiaaleista.

1. Älä aseta laitetta lähelle lämmönlähteitä.
2. Älä käytä laitetta vaatteiden kuivaamiseen.

1. Varo, ettei ilmanvaihto- tai poistoaukkoihin pääse vieraita esineitä, sillä sähköiskun, tulipalon tai laitteen vaurioitumisen vaara on olemassa.

2. Estä virtajohtoa koskettamasta kuumia pintoja käytön aikana.

3. Älä kelaa virtajohtoa mattojen, peittojen tai kaiteiden alle. Sijoita johto alueille, joilla ei kuljeta kompastumisen välttämiseksi.

4. Älä rullaa, kierrä tai kääri johtoa laitteen ympärille, sillä tämä voi heikentää ja rikkoa eristystä.

5. Älä varastoi laitetta niin kauan kuin se on kuuma.

6. Älä käytä laitetta ulkona tai märillä pinnoilla.

ä käytä laitetta yhdessä ohjelmointilaitteiden, ajastimien tai muiden laitteiden kanssa, jotka saavat laitteen kytkeytymään automaattisesti päälle, jotta vältetään tulipalovaara, jos laite peitetään tai sijoitetaan väärin.

1. Laite on tarkoitettu käytettäväksi maassa. Älä asenna kattoon tai seiniiin.

2. Älä käytä laitetta verhojen läheisyydessä, koska materiaalia voi imeytyä ilmanottoaukkoihin (kuva 3).

3. Vältä nesteiden läikkymistä laitteen päälle.

4. Lapset eivät saa leikkiä laitteella.

1. Laitteen käyttö on sallittu vähintään 8-vuotaille lapsille ja sellaisille henkilöille, joiden fyysinen, aisteihin liittyvä tai henkinen toimintakyky on rajoittunut tai joilla ei ole kokemusta tai tietoa laitteen käytöstä sillä ehdolla, että heitä valvotaan ja opastetaan laitteen turvalliseen käyttöön liittyen ja tuntevat sen käyttöön liittyvät vaarat.

1). Lapset eivät saa suorittaa säännöllistä puhdistusta ja huoltoa ilman valvontaa.

1. Alle 3-vuotiaita lapsia on pidettävä loitolla ellei heitä valvota jatkuvasti.

1. 3 - 8 -vuotiaat lapset saavat yksinomaan käynnistää/sammuttaa laitteen sillä ehdolla, että se on asetettu tai asennettu normaaliin toiminta-asentoon ja että heidän toimintaansa valvotaan ja opastetaan laitteen turvalliseen käyttöön liittyen ja että he ymmärtävät käyttöön liittyvät vaarat.

3 - 8 -vuotiaat lapset eivät saa asettaa pistoketta pistorasiaan, säätää tai puhdistaa laitetta eikä suorittaa käyttäjälle kuuluvia huoltotoimenpiteitä.

1. Älä käytä lämmitintä kylpyammeen, suihkun tai uima-altaan välittömässä läheisyydessä.

1. VAROITUS - Jotkut tuotteen osat voivat tulla erittäin kuumiksi ja aiheuttaa palovammoja. Toimi erittäin varovaisesti jos paikalla on lapsia ja riskialttiita henkilöitä.

2. Irrota pistoke virtalähteestä aina ennen puhdistusta.

3. Laitteen oikeaa käyttöä varten ÄLÄ:

a. Sijoita sitä välittömästi kiinteän pistorasian alle

b. Vedä virtajohdosta tai itse laitteesta irrottaaksesi pistokkeen pistorasiasta.

c. Jätä sitä alttiiksi ilmastollisille tekijöille (sade, aurinko jne.).

d. Jätä sitä turhaan kytketyksi.

e. Koske siihen märillä tai kosteilla käsillä.

1. Käytä laitetta vain tässä käyttöohjeessa annettujen ohjeiden mukaisesti. Valmistaja varoittaa kaikenlaisesta muusta käytöstä, sillä se voi aiheuttaa sähköiskun, tulipalon tai henkilövahingon.

1. Yleisin syy ylikuumenemiseen on pölyn tai nukan kertyminen laitteeseen. Poista nämä kertymät säännöllisesti irrottamalla laite pistorasiasta ja imuroimalla tuuletusaukot ja ritilät.

2. Älä käytä hankaavia tai nestemäisiä materiaaleja laitteessa. Puhdista kostealla (ei märällä) liinalla, joka on kasteltu kuumaan saippuaveteen.

3. Älä kytke laitetta virtalähteeseen ennen kuin se on täysin koottu ja säädetty.

4. Kytke laite pois päältä ja käytä liikutteluun tarkoitettua kahvaa (kuva 2).

5. Älä pese tai upota laitetta veteen tai muihin nesteisiin. Saattaa syntyä oikosulku tai tulipalo.

Älä käytä laitetta suljetussa tilassa, kuten kaapin sisällä, sillä se voi aiheuttaa tulipalon.

44.

Jos pistorasia ja laitteen pistotulppa eivät sovi yhteen, vaihdata pistorasia toiseen sopivaan pistorasiaan ammattitaitoisella henkilökunnalla, joka varmistaa, että pistorasian kaapelin poikkileikkaus on sopiva laitteen ottamalle teholle. Jos niiden käyttö on välttämätöntä, niiden on oltava voimassa olevien turvallisuusstandardien mukaisia, ja niiden virran nimellisarvon (A) on oltava vähintään laitteen enimmäisvirran nimellisarvon suuruinen.

1. Älä käytä laitetta, jos se hajoaa tai siinä on toimintahäiriöitä, jos johto tai pistoke on vaurioitunut tai jos se on pudonnut tai vahingoittunut millään tavalla. Sammuta laite, irrota se pistorasiasta ja anna ammattitaitoisen henkilön tarkastaa se.

2. Valtuuttamattoman henkilön suorittama purkaminen, korjaaminen tai muuntaminen voi aiheuttaa vakavia vaurioita ja mitätöidä valmistajan takuun.

3. Älä pura äläkä tee muutoksia laitteeseen.

4. Laitteen korjaaminen itse on erittäin vaarallista.

5. Jos muissa laitteissa on kaasuvuotoja, tuuleta huone hyvin ennen laitteen käyttöä.

6. Älä irrota pistoketta pistorasiasta ennen laitteen sammuttamista.

7. Jos päätät lopettaa tällaisen laitteen käytön, on suositeltavaa tehdä se toimintakyvyttömäksi katkaisemalla virtajohto, kun olet irrottanut sen pistorasiasta.

8. VAROITUS - Ylikuumenemisen estämiseksi älä peitä laitetta (kuva 4).

9. Lisäksi on suositeltavaa tehdä laitteen osista vaarattomia, erityisesti lapsille, jotka voivat käyttää käytöstä poistettua laitetta leikeissään.

10. Kun laitetta käytetään ensimmäistä kertaan ja jos se on ollut pitkään käyttämättömänä siitä saattaa kuulua kevyttä melua tai pientä hajua. Tämä on normaali ilmiö, joka häviää muutaman minuutin käytön jälkeen.

0.4 - KÄYTTÖTARKOITUS

1. Laitetta saa käyttää ainoastaan lämpimän ilman tuottami-seen, ja sen ainoana tarkoituksena on tehdä huoneesta, jos-sa oleskelet, viihtyisä.

2. Tämä laite on tarkoitettu vain kotitalouskäyttöön tai vastaavaan käyttöön, ei kaupalliseen tai teolliseen käyttöön.

3. Laitteen vääränlainen käyttö, ja ihmisille, omaisuudelle tai eläimille aiheutuneet vahingot vapauttavat OLIMPIA SPLENDIDin kaikesta vastuusta.

4. Laite on varustettu erityistoiminnolla, joka voidaan aktivoida käyttäjän valinnan mukaan ja joka havaitsee, jos ikkuna on avattu, ja pakottaa laitteen toimimaan jäätymisenestotilassa energianhukan rajoittamiseksi.

Tämä tuote on CE-merkitty, mikä osoittaa, että se on sään-nösten 2014/35/EU (pienjännite) ja 2014/30/EU (sähkömag-neettinen yhteensopivuus) mukainen.

0.5 - KÄYTTÖTARKOITUKSEN VASTAINEN JA POTENTIAALISESTI VAARALLINEN KÄYTTÖ

1. Älä käytä laitetta tiloissa, joissa käytetään tai säilytetään bensiiniä, maalia tai muita syttyviä nesteitä, tai ympäristöissä, joissa on syttyviä tai räjähtäviä kaasuja.

2. Älä käytä laitetta, jos huoneeseen on äskettäin ruiskutettu hyönteismyrkkyä tai jos huoneessa on palavia suitsukkeita, kemikaalihöyryjä tai öljyisiä jäämiä.

3. Älä käytä tätä laitetta pienissä huoneissa, joissa asuu henkilöitä, jotka eivät pysty poistumaan huoneesta itsenäisesti, ellei laitetta valvota jatkuvasti.

Tätä tuotetta saa käyttää vain tässä käyttöohjeessa annettujen ohjeiden mukaisesti. Muu kuin määritetty käyttö voi aiheuttaa vakavia vammoja. VALMISTAJAEIOTAVASTUUTAHENKILÖ-TAIOMAISUUSVAHINGOISTA, JOTKA JOHTUVAT SIITÄ, ETTÄ TÄSSÄ OPPAASSA ANNETTUJA MÄÄRÄYKSIÄ EI OLE NOUDATETTU.

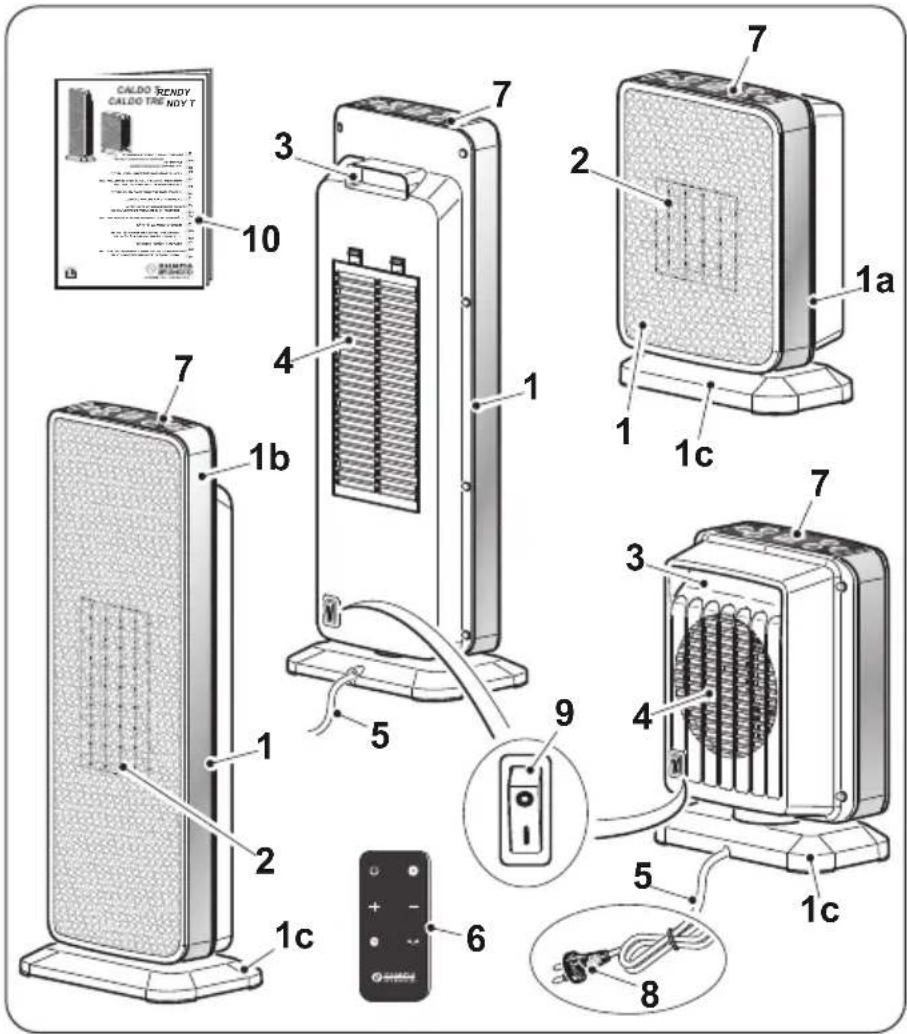

1 - LAITTEEN JA OHJAUSTEN KUVAUS

1. Laitteen runko
   1a. Caldo TRENDY
   1b. Caldo TRENDY T
   1c. Laitteen jalusta

2. Ilmanpoistoritilä

3. Kahva

4. Ilmantuloritilä

5. Virtajohto

6. Kaukosäädin (Vain Trendy T:Ile)

7. Ohjauspaneeli

8. Pistoke

9. ON/OFF -kytkin (0/I)

10. Käyttö- ja huolto- ohjekirja

CALDO TRENDY CALDO TRENDY T 10 7 3 4 1b 1 1a 2 1 1c 7 3 4 5 9 5 1c 6 8

2 - ASENNUS

• Laite ei vaadi asennusta, ja sitä tulee käyttää vain kannettavana laitteena.
• Varmista laitteen eheys pakkauksesta purkamisen jälkeen; jos olet epävarma, älä käytä laitetta ja käänny ammattitaitoisen henkilökunnan puoleen.
• Kelaa virtajohto kokonaan auki.
• Aseta laite sopivaan ympäristöön ja vakaalle, tasaiselle alustalle.
• Varmista, että verhot tai muut esineet eivät estä ilmavirtaa (kuva 3).
• Jätä vähintään 1 m vapaata tilaa laitteen sivuille, taakse ja yläpuolelle (kuva 1).
• Varmista, että ON/OFF-kytkin (9) on asetettu asentoon "O".
  • Aseta pistoke pistorasiaan.

- Varmista, että verkkotiedot vastaavat laitteen tyyppikilvessä ilmoitettuja tietoja.

Sijoita johto alueille, joilla ei kuljeta kompastumisen välttämiseksi.

3 - LAITTEEN KÄYTTÖ

Valitun toiminnon vastaanottaminen vahvistetaan summerin "piippauksella".

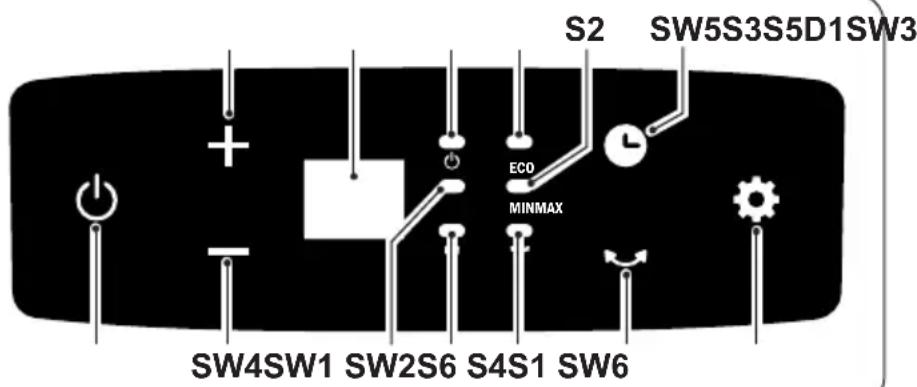

3.1 - OHJAUSPANEELI JA KAUKOSÄÄDIN\*

D1: Asetettu lämpötila/Ajastin

S1: Led-valo "HIGH";

S2: Led-valo "LOW";

S3: Led-valo "ECO";

SW3: Lämpötilan nostaminen;

SW4: Lämpötilan laskeminen;

SW5: "TIMER" -tapa;

SW6: "SWING" -tapa;

S2 SW5S3S5D1SW3 ECO MINMAX SW4SW1 SW2S6 S4S1 SW6

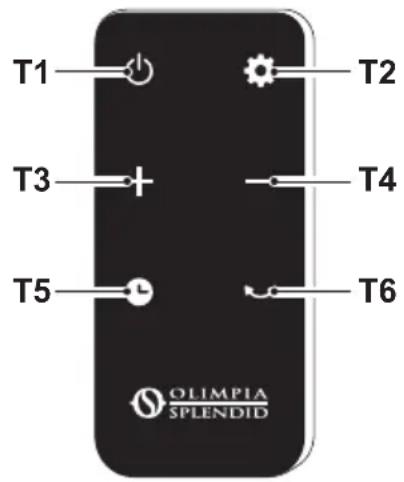

T1: Toiminta / Stand-by;

T2: Toimintatavan valinta HIGH => LOW => ECO =>

T3: Lämpötilan nostaminen;

T4: Lämpötilan laskeminen;

T5: "TIMER" -tapa;

T6: "SWING" -tapa.

*(Vain Trendy T:lle)

T1 T2 T3 T4 T5 T6 OLIMPIA SPLENDID

3.2 - KAUKOSÄÄTIMEN KÄYTTÖ

Laitteen mukana toimitettu kaukosäädin on työkalu, jonka avulla voit käyttää laitetta mahdollisimman kätevästi. Se on väline, jota on käsiteltävä huolellisesti ja erityisesti:

• Vältä sen kastumista (sitä ei saa puhdistaa vedellä eikä jättää vesisateeseen).
• Vältä pudottamista maahan tai siihen kohdistuvia voimakkaita iskuja.
  • Vältä suoraa altistumista auringonvalolle.

• Kaukosäädin toimii infrapunatekniikalla.
• Älä aseta käytön aikana mitään esteitä kaukosäätimen ja laitteen väliin.
• Jos huoneessa käytetään muita kaukosäätimellä varustettuja laitteita (televisio, stereot jne.), voi aiheutua häiriöitä.

- Elektroniset ja loistelamput voivat häiritä kaukosäätimen ja laitteen välisiä lähetyksiä.

- Poista paristot, jos kaukosäädintä ei käytetä pitkään aikaan.

- Poista pariston irrotuskieleke kaukosäätimestä niin, että kaukosäädin on käyttövalmis.

Paristot sisältyvät toimitukseen. Paristojen asettaminen oikein paikoilleen (kuva 5):

a. Paina sivukielekettä ja vedä paristokotelo ulos kaukosäätimen rungosta.
b. Aseta paristo pidikkeeseen siten, että "+" -symboli osoittaa ylöspäin.
c. Aseta paristokotelo oikein paristolokeroon työntämällä se kokonaan sisään.

Noudata huolellisesti paristolokeron pohjassa ilmoitettuja napaisuuksia.

3.2.b - Paristojen vaihto

Paristot on vaihdettava, jos jonkin painikkeen painaminen ei anna äänimerkkiä, kun laitteen signaali vastaanotetaan.

Käytä aina uusia paristoja. Vanhojen tai erityyppisten paristojen käyttö voi johtaa kaukosäätimen toimintahäiriöön.

Kaukosäädin käyttää litiumparistoa 3,0 V (tyyppi CR 2025).

Kun molemmat paristot ovat kuluneet loppuun, ne on vaihdettava ja hävitettävä asianmukaisiin keräyspisteisiin tai paikallisten määräysten mukaisesti.

- Jos et käytä kaukosäädintä muutamaan viikkoon tai pidempään, ota paristot pois paikoiltaan. Vuotavat paristot voivat vahingoittaa kaukosäädintä.

Älä lataa tai pura paristoja. Älä heitä paristoja tuleen. ivat palaa tai räjähtää.

3.2.c - Kaukosäätimen asento

Pidä kaukosäädintä sellaisessa asennossa, että signaali saavuttaa laitteen vastaanottimen (enimmäisetäisyys noin 3 metriä - ladatuilla paristoilla) (kuva 6).

Kaukosäätimen ja laitteen välissä olevat esteet (huonekalut, verhot, seinät jne.) vähentävät kaukosäätimen kantamaa.

3.3 - LAITTEEN KÄYTTÖ

3.3.a - Esitoimenpiteet

- Kun olet asentanut laitteen edellisissä kohdissa kuvatulla tavalla, varmista, että verkkotiedot vastaavat laitteen tyyppikilvessä ilmoitettuja tietoja.

- Työnnä pistoke pistorasiaan ja aseta katkaisin (9) kohtaan "I".

3.4 - KÄYTTÖOHJEET

3.4.a - Käynnistys

Varmista, että kytkin on asennossa "I" (ON) (9); paina ON/OFF-näppäintä (SW1) tai (T1) laite antaa äänimerkin ja kytkeytyy päälle.

Sammuta laite painamalla ON/OFF-näppäintä (SW1) tai (T1) uudelleen.

Kun laite on sammutettu, tuuletin jatkaa käyntiä noin 1 minuutin ajan jäähdyttääkseen komponentteja, minkä jälkeen se pysähtyy automaattisesti.

Aseta kytkin asentoon "0" (OFF) (9) laitteen sammuttamiseksi.

3.4.b - "HIGH"-tapa

Paina Mode-näppäintä (SW2) tai (T2), kunnes Led-valo (S1) syttyy.

Paina näppäimiä (SW3 - SW4) tai (T3 - T4) halutun lämpötilan nostamiseksi tai laskemiseksi.

Kun huoneen lämpötila on miellyttävä, vähennä lämpötilaa, kunnes termostaatista kuuluu naksahdus. Lämmitin kytkeytyy päälle ja pois päältä asetetun lämpötilan ylläpitämiseksi.

Lämpötila luetaan laitteessa olevalla termostaatilla. Jos haluat tarkemman lukeman, aseta erillinen lämpömittari huoneen toiseen osaan.

3.4.c - "LOW"-tapa

Paina Mode-näppäintä (SW2) tai (T2), kunnes Led-valo (S2) syttyy.

Paina näppäimiä (SW3 - SW4) tai (T3 - T4) halutun lämpötilan nostamiseksi tai laskemiseksi.

Kun huoneen lämpötila on miellyttävä, vähennä lämpötilaa, kunnes termostaatista kuuluu naksahdus. Lämmitin kytkeytyy päälle ja pois päältä asetetun lämpötilan ylläpitämiseksi.

Lämpötila luetaan laitteessa olevalla termostaatilla. Jos haluat tarkemman lukeman, aseta erillinen lämpömittari huoneen toiseen osaan.

3.4.d - "ECO"-tapa

Paina Mode-näppäintä (SW2) tai (T2), kunnes Led-valo (S3) syttyy.

Mallia "CALDO TRENDY" varten

Laite toimii ja säätää tehon 900W:n ja 1800W:n välillä automaattisesti pitääkseen huoneen lämpötilan 20° C:ssa.

Mallia "CALDO TRENDY T" varten

Laite toimii ja säätää tehon 750W:n ja 1500W:n välillä automaattisesti pitääkseen huoneen lämpötilan 20° C:ssa.

3.4.e - "TIMER"-tapa

Tässä tilassa voidaan aktivoida laitteen käynnistyksen tai sammutuksen ajastin.

Laitteen KÄYNNISTYKSEN ajastimen aktivoimiseksi, noudata seuraavassa kuvattua menettelyä:

a. Kun laite on valmiustilassa (virtapistoke kytkettynä), paina näppäimiä SW5 tai T5 ja valitse haluttu aika-arvo

$$ \begin{array}{c} (0 h (A j a s t i n p o i s p ä ä l t ä) \dashrightarrow 1 h \dashrightarrow 2 h \dashrightarrow .. 1 0 h \dashrightarrow 1 1 h \dashrightarrow 1 2 h \dashrightarrow \ .. 0 h (A j a s t i n p o i s p ä ä l t ä) \dashrightarrow ..). \end{array} $$

b. Haluttu arvo vilkkuu näytössä muutaman sekunnin ajan, minkä jälkeen näyttö pala valmiustilaan. LED-valo S6 jää palamaan kiinteänä.
c. Laite käynnistyy automaattisesti, kun se saavuttaa aiemmin asetetun ajan.

Laitteen SAMMUTTAMISEN ajastimen aktivoimiseksi, noudata seuraavassa kuvattua menettelyä:

a. Kun laite on päällä (Led-valo S5 palaa), paina näppäimiä SW5 tai T5 ja valitse haluttu aika-arvo

$$ (0 h (A j a s t i n p o i s p ä ä l t ä) \dashrightarrow 1 h \dashrightarrow 2 h \dashrightarrow .. 1 0 h \dashrightarrow 1 1 h \dashrightarrow 1 2 h \dashrightarrow $$

$$ \ldots 0 h (A j a s t i n p o i s p ä ä l t ä) \dashrightarrow ..). $$

b. Haluttu arvo vilkkuu näytöllä muutaman sekunnin ajan, minkä jälkeen näyttö palautuu osoittamaan mitattua huonelämpötilaa. LED-valo S6 jää palamaan kiinteänä.
c. Laite sammuu automaattisesti, kun se saavuttaa aiemmin asetetun ajan.

3.4.f - "SWING"-tapa

Paina painiketta (SW6) tai (T6), kunnes Led-valo (S4) syttyy ja laitteen runko (1) alkaa pyöriä vuorottelevaan suuntaan (kuva 7).

Painamalla (SW6) tai (T6) -näppäintä uudelleen toiminto kytkeytyy pois päältä ja laite pysähtyy valittuun asentoon.

4 - SUOJAUS YLIKUUMENEMISTA VASTAAN

- Tämä tuote on suojattu ylikuumenemissuojalla, joka kytkee laitteen automaattisesti pois päältä, jos laite ylikuumenee voimakkaasti. Tässä tapauksessa:

• kytke pistoke irti pistorasiasta;
• odota noin 30 minuuttia, jotta se jäähtyy;
• etsi mahdollinen ylikuumenemisen syy (esim. jokin peittää laitteen);
• tarkista laite, virtajohto ja pistoke vaurioiden varalta.

- Jos vahinkoja ei esiinny:

- aseta pistoke pistorasiaan;

- käynnistä laite uudelleen.

Jos laite on edelleen pois päältä, ota yhteys huoltoon.

5 - TURVATARKASTUS (kaatumisenestokytkin)

• Jos laite putoaa tai kaatuu, kaatumisenestokytkin aktivoituu, jolloin se kytkeytyy automaattisesti pois päältä.
• Laite on asetettava pystyasentoon normaalin toiminnan jatkamiseksi.

6 - HUOLTO JA PUHDISTUS

Kytke laite pois päältä kääntämällä ON/OFF-katkaisin (9) asentoon "O", ennen kuin teet siinä puhdistus- tai huoltotöitä. Irrota pistoke pistorasiasta ja odota, kunnes tuuletin on pysähtynyt.

• Käytä kuivaa liinaa laitteen puhdistamiseksi.
• Jos laite on erittäin likainen, laitteen ulkopuoli voidaan puhdistaa haalealla vedellä (enintään 50 °C) ja mietoon pesuaineeseen kostutetulla liinalla. Kuivaa puhtaalla liinalla.
• Poista pöly siveltimellä tai pölyimurilla syöttö- ja poistoritilöistä (kuva 9).

Vain mallia "CALDO TRENDY T" varten

Ilmanottosäleikkö (4) voidaan irrottaa lisäpuhdistusta varten seuraavasti (kuva 9):

a. Irrota säleikkö (4) vetämällä koukkuja (4a) itseäsi kohti.
b. Puhdista säleikkö (4) ja suodatin (4b).
c. Asenna säleikkö (4) takaisin paikoilleen napsauttamalla vivut (4c) paikoilleen ja kiinnitä koukut (4a) työntämällä säleikköä kohti laitteen runkoa.

• Varmista, että laite on täysin kuiva, ennen kuin kytket pistokkeen takaisin pistorasiaan.
• Älä käytä laitteen puhdistamiseen kemiallisesti käsiteltyä tai antistaattista liinaa.
• Älä käytä bensiiniä, kiillotustahnaa tai vastaavia liuottimia. Nämä tuotteet voivat aiheuttaa muovipinnan halkeilua tai muodonmuutoksia.
• Älä käytä öljyä, kemikaaleja tai hankaavia tuotteita laitteen puhdistamiseen.
• Älä pese tai upota laitetta veteen.

- Jos laitteessa ilmenee toimintahäiriöitä, älä yritä purkaa sitä, vaan ota yhteys jälleenmyyjään tai tekniseen huoltoon.

- Jos et aio käyttää laitetta erityisen pitkään aikaan tai jos joudut tekemään töitä, jotka voivat tuottaa paljon pölyä, suosittelemme laitteen säilyttämistä seuraavasti:

• Sammuta laite ja irrota se pistorasiasta.
- Säilytä laite viileässä ja kuivassa paikassa kosteudelta suojattuna.

8 - TEKNISET TIEDOT

- Katso taulukko käyttöoppaan viimeisillä sivuilla.

CALDO	Tieto Symboli Arvo Yksikkö
Lämpötuottavuus
Nimellinen lämpöteho	P_nom	1,8	2,0	kW
Vähimmäislämmöntuotto (osoittava)	P_min	0	0	kW
Suurin jatkuva lämmöntuotto	P_max,c	1,8	2,0	kW
Apuvirran kulutus
Nimellisellä lämpöteholla	eI_max	N/A	N/A	kW
Minimilämpöteholla	eI_min	N/A	N/A	kW
Valmiustilassa	eI_SB	0,00044	0,00365	kW

CALDO	TRENDY TRENDY T
Lämmöntuoton tyyppi / huoneen lämpötilan säätö	Kyllä	Ei	Kyllä	Ei
Yksivaiheinen lämmöntuotto ilman huonelämpötilan säätöä	☐	☑	☐	☑
Kaksi tai useampi manuaalinen vaihe ilman huonelämpötilan säätöä	☐	☑	☐	☑
Huonelämpötilan säätö mekaanisen termostaatin avulla	☐	☑	☐	☑
Elektroninen huonelämpötilan säätö	☑	☐	☑	☐
Elektroninen huonelämpötilan säätö ja päivittäinen ajastin	☐	☑	☐	☑
Elektroninen huonelämpötilan säätö ja viikoittainen ajastin	☐	☑	☐	☑
Muut ohjausvaihtoehdot
Huonelämpötilan säätö läsnäolotunnistuksella	☐	☑	☐	☑
Huonelämpötilan säätö avoimien ikkunoiden tunnistuksella	☐	☑	☐	☑
Kaukosäätimellä varustettuna	☐	☑	☐	☑
Mukautuvalla käynnistyksen ohjauksella	☐	☑	☐	☑
Käyttöaikarajoituksella	☐	☑	☑	☐
Mustalla pallolämpömittarilla	☐	☑	☐	☑

[e-mail]

Olimpia Splendid SpAVia Industriale 1/3, 25060 Cellatica, Brescia, Italy

CALDO	Dato Symbol	Verdi		Enhet
		TRENDY T	TRENDY T
Termisk effekt
Normal termisk effekt	P_nom	1,8	2,0	kW
Minimal termisk effekt (veiledende)	P_min	0	0	kW
Maksimal kontinuerlig termisk effekt	P_max,c	1,8	2,0	kW
Ekstra strømforbruk
Ved maksimal termisk effekt	el_max	N/A	N/A	kW
Ved minimal termisk effekt	el_min	N/A	N/A	kW
I Standby-modus	el_SB	0,00044	0,00365	kW

Tuotteessa tai pakkauksessa oleva merkki osoittaa, että tuotetta ei saa käsitellä normaalin kotitalousjätteen tapaan vaan sen on toimitettava tarkoituksenmukaiseen keräyspisteeseen sähkö- ja elektroniikkaromujen kierrätystä varten. Huolehtimalla tämän tuotteen oikein tapahtuvasta hävittämisestä autetaan välttämään mahdollisia ympäristölle ja terveydelle negatiivisia vaikutuksia, joita voisi aiheutua tuotteen sopimattomasta käsittelystä. Jos haluat tietoja tuotteen kierrätyksestä, ota yhteys paikallisiin viranomaisiin, jätteiden hävityksestä huolehtivaan yhtiöön tai tuotteen ostoliikkeeseen. Tämä säännös on voimassa vain EU:n jäsenvaltioissa.
