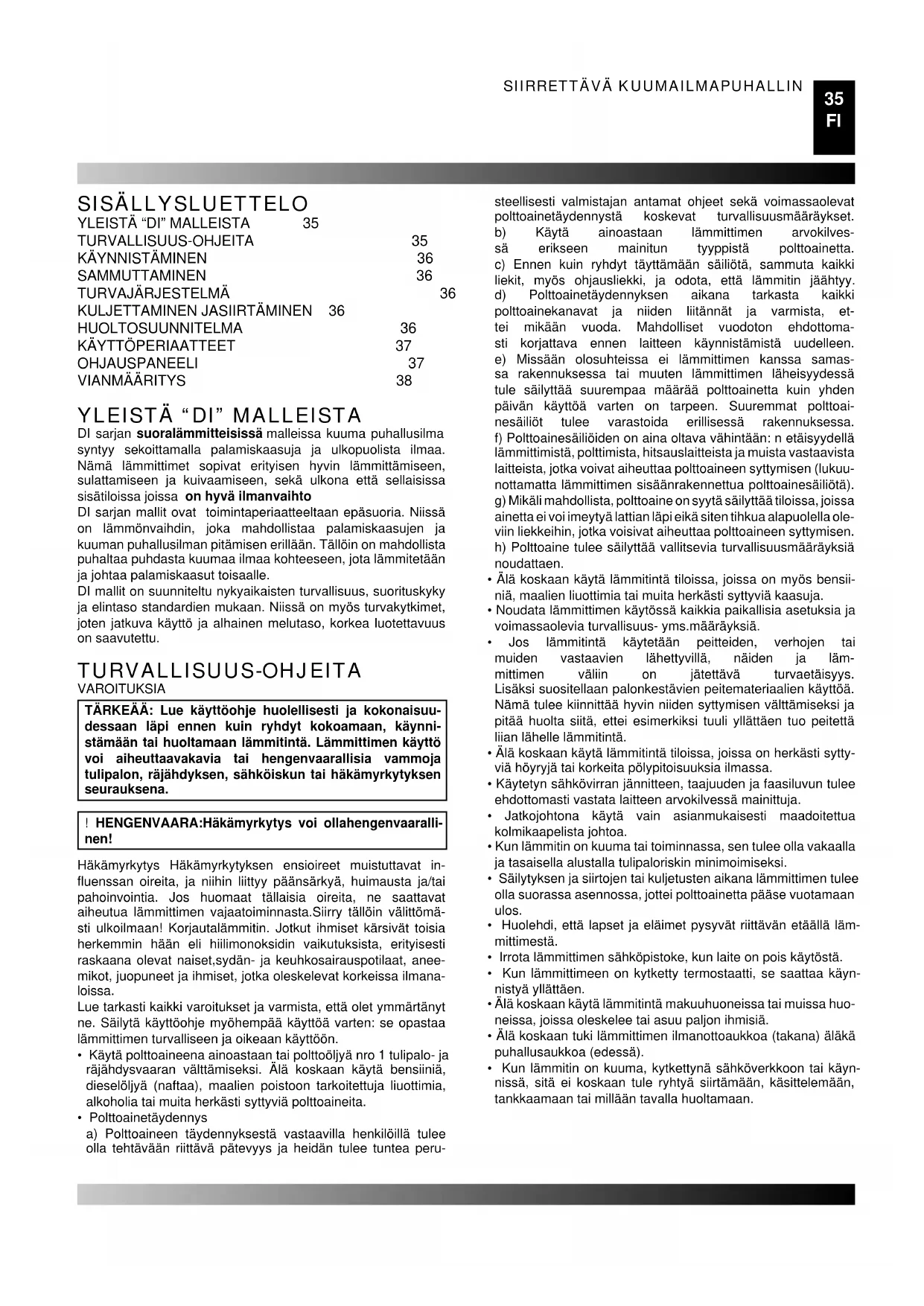

KÄYTTÖOHJE IND. 25 E Güde

DI sarjan suoralämmitteisissä malleissa kuuma puhallusilma syntyy sekoittamalla palamiskaasuja ja ulkopuolista ilmaa. Nämä lämmittimet sopivat erityisen hyvin lämmittämiseen, sulattamiseen ja kuivaamiseen, sekä ulkona että sellaisissa sisätiloissa joissa on hyvä ilmanvaihto

DI sarjan mallit ovat toimintaperiaatteeltaan epäsuoria. Niissä on lämmönvaihdin, joka mahdollistaa palamiskaasujen ja kuuman puhallusilman pitämisen erillään. Tällöin on mahdollista puhaltaa puhdasta kuumaa ilmaa kohteeseen, jota lämmitetään ja johtaa palamiskaasut toisaalle.

DI mallit on suunniteltu nykyaikaisten turvallisuus, suorituskyky ja elintaso standardien mukaan. Niissä on myös turvakytkimet, joten jatkuva käyttö ja alhainen melutaso, korkea luotettavuus on saavutettu.

TURVALLISUUS-OHJEITA

VAROITUKSIA

TÄRKEÄÄ: Lue käyttöohje huolellisesti ja kokonaisuudessaan läpi ennen kuin ryhdyt kokoamaan, käynnistämään tai huoltamaan lämmitintä. Lämmittimen käyttö voi aiheuttaavakavia tai hengenvaarallisia vammoja tulipalon, räjähdyksen, sähköiskun tai häkämyrkytyksen seurauksena.

! HENGENVAARA:Häkämyrkytys voi ollahengenvaarallinen!

Häkämyrkytys Häkämyrkytyksen ensioireet muistuttavat influensan oireita, ja niihin liittyy päänsärkyä, huimausta ja/tai pahoinvointia. Jos huomaat tällaisia oireita, ne saattavat aiheutua lämmittimen vajaatoiminnasta.Siirry tällöin välittömästi ulkoilmaan! Korjautalämmitin. Jotkut ihmiset kärsivät toisia herkemmin hään eli hiilimonoksidin vaikutuksista, erityisesti raskaana olevat naiset,sydän- ja keuhkosairauspotilaat, aneemikot, juopuneet ja ihmiset, jotka oleskelevat korkeissa ilmanaloissa.

Lue tarkasti kaikki varoitukset ja varmista, että olet ymmärtänyt ne. Säilytä käyttöohje myöhempää käyttöä varten: se opastaa lämmittimen turvalliseen ja oikeaan käyttöön.

• Käytä polttoaineena ainoastaan tai polttoöljyä nro 1 tulipalo- ja räjähdysvaaran välttämiseksi. Älä koskaan käytä bensiiniä, dieselöljyä (naftaa), maalien poistoon tarkoitettuja liuottimia, alkoholia tai muita herkästi syttyviä polttoaineita.
• Polttoainetäydennys

a) Polttoaineen täydennyksestä vastaavilla henkilöillä tulee olla tehtävään riittävä pätevyys ja heidän tulee tuntea peru-

steellisesti valmistajan antamat ohjeet sekä voimassaolevat polttoainetäydennystä koskevat turvallisuusmääräykset. b) Käytä ainoastaan lämmittimen arvokilves- sä erikseen mainitun tyyppistä polttoainetta. c) Ennen kuin ryhdyt täyttämään säiliötä, sammuta kaikki liekit, myös ohjausliekki, ja odota, että lämmitin jäähtyy. d) Polttoainetäydennyksen aikana tarkasta kaikki polttoainekanavat ja niiden liitännät ja varmista, et- tei mikään vuoda. Mahdolliset vuodoton ehdottoma- sti korjattava ennen laitteen käynnistämistä uudelleen. e) Missään olosuhteissa ei lämmittimen kanssa samas- sa rakennuksessa tai muuten lämmittimen läheisyydessä tule säilyttää suurempaa määrää polttoainetta kuin yhden päivän käyttöä varten on tarpeen. Suuremmat polttoai- nesäiliöt tulee varastoida erillisessä rakennuksessa. f) Polttoainesäiliöiden on aina oltava vähintään: n etäisyydellä lämmittimistä, polttimista, hitsauslaitteista ja muista vastaavista laitteista, jotka voivat aiheuttaa polttoaineen syttymisen (lukuu- nottamatta lämmittimen sisäänrakennettua polttoainesäiliötä). g) Mikäli mahdollista, polttoaine on syytä säilyttää tiloissa, joissa ainetta ei voi imeytyä lattian läpi eikä siten tihkua alapuolella ole- viin liekkeihin, jotka voisivat aiheuttaa polttoaineen syttymisen. h) Polttoaine tulee säilyttää vallitsevia turvallisuusmääräyksiä noudattaen.

• Älä koskaan käytä lämmitintä tiloissa, joissa on myös bensii-niä, maalien liuottimia tai muita herkästi syttyviä kaasuja.
• Noudata lämmittimen käytössä kaikkia paikallisia asetuksia ja voimassaolevia turvallisuus- yms.määräyksiä.
• Jos lämmitintä käytetään peitteiden, verhojen tai muiden vastaavien lähettyvillä, näiden ja lämmittimen väliin on jätettävä turvaetäisyys. Lisäksi suositellaan palonkestävien peitemateriaalien käyttöä. Nämä tulee kiinnittää hyvin niiden syttymisen välttämiseksi ja pitää huolta siitä, ettei esimerkiksi tuuli yllättäen tuo peitettä liian lähelle lämmitintä.
• Älä koskaan käytä lämmitintä tiloissa, joissa on herkästi syttyviä höyryjä tai korkeita pölypitoisuuksia ilmassa.
• Käytetyn sähkövirran jännitteen, taajuuden ja faasiluvun tulee ehdottomasti vastata laitteen arvokilvessä mainittuja.
• Jatkojohtona käytä vain asianmukaisesti maadoitettua kolmikaapelista johtoa.
• Kun lämmitin on kuuma tai toiminnassa, sen tulee olla vakaalla ja tasaisella alustalla tulipaloriskin minimoimiseksi.
• Säilytyksen ja siirtojen tai kuljetusten aikana lämmittimen tulee olla suorassa asennossa, jottei polttoainetta pääse vuotamaan ulos.
• Huolehdi, että lapset ja eläimet pysyvät riittävän etäällä lämmittimestä.
• Irrota lämmittimen sähköpistoke, kun laite on pois käytöstä.
• Kun lämmittimeen on kytketty termostaatti, se saattaa käynnistyä yllättäen.
• Älä koskaan käytä lämmitintä makuuhuoneissa tai muissa huoneissa, joissa oleskelee tai asuu paljon ihmisiä.
• Älä koskaan tuki lämmittimen ilmanottoaukkoa (takana) äläkä puhallusaukkoa (edessä).
• Kun lämmitin on kuuma, kytkettynä sähköverkkoon tai käynnissä, sitä ei koskaan tule ryhtyä siirtämään, käsittelemään, tankkaamaan tai millään tavalla huoltamaan.

KÄYNNISTÄMINEN

Ennen kuin käynnistät generaattorin ja siis ennen kuin liität sen sähköverkkoon, tarkista että paikallisen sähköverkon ominaisuudet käyvät yksiin lämmittimen arvokilvessä mainittujen ominaisuuksien kanssa

! HUOMIO: Generaattorin virtajohdon tulee olla maadoitettu ja siinä tulee olla lämpörele. Älä kiinnitä generaattorin pistoketta muuhun kuin suojamaadoitettuun pistorasiaan!

Kun käynnistät laitteen, toimi seuraavasti:

- Käännä katkaisija 1 (Kuva 2) osoittamaan kuvaa ON ;tuuletin käyn-nistyy ja muutaman sekunnin kuluttua palaminen alkaa.

Kun laite otetaan ensi kertaa käyttöön tai kun polttoainekanava on päässyt kokonaan tyhjäksi, öljyvirta suuttimeen voi olla riittämätön. Tämä voi laukaista liekinvalvontalaitteen, joka pysäyttää generaattorin. Siinä tapauksessa odota noin minuutin verran ja paina sitten reset-kytkintä 2 (Kuva 2) käynnistääksesi laitteen uudestaan.

Ellei laite toimi, tarkista ensimmäiseksi seuraavat asiat:

1. Tarkista, että polttoainesäiliössä on polttoainetta;
2. Paina reset-kytkintä 2 (Kuva 2);
3. Ellei laite näiden toimenpiteiden jälkeenkään toimi, lue kappale "VIANMÄÄRITYS" ja selvitä ongelman syy.

SAMMUTTAMINEN

Kun haluat sammuttaa lämmittimen, käännä katkaisija 1 (Kuva 2) asentoon "0". Liekki sammuu ja tuuletin jatkaa toimintaansa, kunnes palokammio on täysin jäähtnynt.

TURVAJÄRJESTELMÄ

Generaattorissa on elektroninen liekinvalvontalaite. Jos generaattorin toiminnassa on poikkeavuuksia, liekinvalvontalaite pysäyttää laitteen ja "reset"-merkkivalo syttyy.

Generaattorin ylikuumeneminen laukaisee varotermostaatin, joka katkaisee polttoaineen syötön. Termostaatti käynnistyy uudestaan automaattisesti, kun palokammion lämpötila laskee korkeimpaan sallittuun lukemaan.

Ennen generaattorin käynnistämistä uudelleen tulee ylikuumenemisen syy selvittää ja asia korjata (esimerkiksi ilmanottoaukon ja/tai puhallusaukon tukkeutuminen, tuulettimen pysähtyminen).

Käynnistääksesi koneen uudelleen paina reset-kytkintä 2 (Kuva 2) ja toimi kappaleessa "KÄYNNISTYS" annettujen ohjeiden mukaan.

KULJETTAMINEN

JASIIRTÄMINEN

HUOMIO: Ennen laitteen siirtämistä se täytyy sammuttaa kappaleessa "Sammuttaminen" annettujen ohjeiden mukaan.Irrota laitteen pistoke pistorasiasta ja odota,että generaattori jäähtyy.

Ennen kuin nostat tai siirrät generaattoria, varmista että polttoainesäiliön korkki on hyvin kiinni.

Lämmittimiä on kahdenlaisia:siirrettävä malli, jossa on pyörät, ja roikkumaan ripustettava malli, jossa on tukirakenteet ripustusköysien tai -ketjujen kiinnittämistä varten.

Pyörillä liikkuvan lämmittimen siirtämiseksi riittää, kun sitä vetää tukikahvasta ja antaa sen liukua pyörillään. Roikkuvan

lämmittimen siirtämiseen tarvitaan trukkia tai vastaavaa apuneuvoa.

HUOLTOSUUNNITELMA

Jotta lämmitin toimisi moitteettomasti, on välttämätöntä puhdistaa palokammio, poltin ja tuuletin säännöllisin väliajoin.

HUOMIO: Ennen kuin ryhdyt mihinkään huoltotoimenpite isiin,sammuta lämmitin kappaleessa "Sammuttaminen"annettujenohjeiden mukaan. Irrota laitteen pistoke pistorasiasta ja odota,että generaattori jäähtyy.

50 käyttötunnin jälkeen täytyy aina suorittaa seuraavat toimenpiteet:

• Irrottaa suodatinkotelo ja puhdistaa se puhtaalla dieselöljyllä;
• Puhdistaa tuulettimen sisäosat ja siivekkeet;
• Tarkistaa kaapeleiden ja elektrodien korkeajännitekytkentöjen kunto:
• Irrottaa poltin ja puhdistaa sen osat, puhdistaa elektrodit ja säätää niiden etäisyys sivulla 95 esitetyn elektrodien säätökaavion mukaisesti.

KÄYTTÖPERIAATTEET

Kuva 1 - DI mallit.
1. Palokammio, 2. Savupiipun liitososa, 3. Poltin, 4. Polttoainesuutin, 5. Polttoainekanava, 6. Polttoaineventtiili, 7. Polttoainepumppu, 8. Moottori, 9. Tuuletin, 10. Filter, 11. Polttoainesäiliö.

OHJAUSPANEELI

1 ON OFF 2 3

Kuva 2
1. Pääkatkaisija, 2. Reset knap, 3. Virtajohto.

VIANMÄÄRITYS

HAVAITTU VIKA MAHDOLLINEN SYY RATKAISU
Tuuletin ei käynnisty eikä liekki syty	1 Laite ei saa sähkövirtaa.2 Moottorin käämit ovat palaneet tai poikki	1a Tarkista käytetyn sähkövirran ominaisuudet. (230V - 1~ - 50 Hz)1b Tarkista, että katkaisija toimii ja on oikeassa asen-nossa.1c Tarkista sulake.2 Vaihda moottori
Tuuletin käynnistyy,mutta liekki ei sytytai sammuu pian	1 Sytytys ei toimi2 Liekinvalvontalaitteessa on vikaa3 Valokenno ei toimi4 Polttimeen ei tule polttoainetta tai sitä tulee liian vähän5 Sähköohjattu venttiili ei toimi	1a Tarkista, että sytytyskaapelit on kytkett elektrodeihin ja muuntajaan.1b Tarkista, että elektrodit ovat sivun 8 kaaviossa esitetyssä asennossa ja oikealla etäisyydellä toi-sistaan.1c Tarkista, että elektrodit ovat puhtaat.1d Vaihda sytytysmuuntaja.2 Vaihda liekinvalvontalaite.3 Puhdista tai vaihda valokenno.4a Varmista, että pumpun ja moottorin välinen liitos on ehjä.4b Varmista, ettei polttoainekanavaan pääse ilmaa tarkistamalla letkujen tiiviys ja suodattimen tiiviste.4c Puhdista tai tarvittaessa vaihda polttoainesuutin.5a Tarkista sähköliitokset.5b Tarkista termostaatti TS.5c Puhdista tai tarvittaessa vaihda venttiili.
Tuuletin käynnistyy ja liekki syttyy,mutta savuaa	1 Polttoaine-ilmaseoksessa on liian vähän ilmaa2 Polttoaine-ilmaseoksessa on liian paljon ilmaa3 Käytetty polttoaine on epäpuhdasta taisiinä on vettä4 Polttoainekanavaan pääsee ilmaa5 Polttimeen tulee liian vähän polttoainetta6 Polttimeen tulee liian paljon polttoainetta	1a Poista kaikki mahdolliset esteet tai tukokset ilmanotto- ja/tai ilmanpoistoaukkojen edestä.1b Tarkista ilmavirran säätörenkaan asento.1c Puhdista poltinlevy.2 Tarkista ilmavirran säätörenkaan asento.3a Vaihda käytetty polttoaine puhtaaseen.3b Puhdista polttoainesuodatin.4 Tarkista letkujen ja polttoainesuodattimen tiivisteen tiiviys.5a Tarkista pumpun paine.5b Puhdista tai vaihda polttoainesuutin.6a Tarkista pumpun paine.6b Vaihda polttoainesuutin
Generaattori ei pysähdy 1 Sähköventtiilin tiivisteissä on vikaa 1 Vaihda venttiilin runko
Tuuletin ei pysähdy	1 Tuulettimen termostaatissa on vikaa	1 Vaihda termostaatti TR
