Tuotetyyppi	Kotitalouden espressokahvinkeitin
Merkki	La Pavoni
Malli	LPSGEG03EU
Käyttö	Kotitalous ja vastaava (henkilökunnan keittiöt, lomamökit, hotellit jne.)
Sähkönsyöttö	230 V ~ 50/60 Hz (tarkista arvokilpi)
Pumpun paine	8/9 bar (säädettävissä manuaalisesti)
Kattilatyyppi	Kaksi itsenäistä kattilaa (kahvi ja höyry/kuuma vesi)
Lämpötilan säätö	Säädettävä Termopid (80°C - 133°C)
Paineen säätö	BPPC (Brewing Pressure Profiling Control) säätövivulla
Vesiliitäntä	Irrotettava vesisäiliö tai liitäntä vesijohtoverkkoon (letku mukana)
Toiminnot	Espressokahvi, kuuma vesi, höyry cappuccinoa varten
Kuppien lämmitys	Passiivinen, ritilä ylhäällä
Mukana tulevat lisävarusteet	Annostelija, muovi/teräksinen tiivistin, suodattimet (1 kuppi, 2 kuppia, Competition 16/20g), suodatinkannattimet (yksittäinen/kaksois/Fascino), sokea suodatin, harja, vesijohtoverkon letku, silikoniletku
Käyttöohje	193 sivua, saatavilla useilla kielillä
Puhdistus	Höyrysuutin, ryhmä, suodattimet, tippa-astia
Huolto	Kalkinpoisto sokealla suodattimella ja pesuaineella, tiivisteen vaihto rungon alla
Turvallisuus	Automaattinen pysäytys veden puuttuessa, ylikuumenemissuoja

Usein kysytyt kysymykset - LPSGEG03EU LA PAVONI

Kuinka säädän annostelupainetta La Pavoni LPSGEG03EU -laitteessani?

Annostelupaine säädetään koneen alla olevan pumpun säätöruuvista (F). Käännä myötäpäivään lisätäksesi, vastapäivään vähentääksesi. Optimaalinen paine on 8/9 bar, luettavissa pumpun painemittarista (5).

Mitä tehdä, jos kahvi ei tule ulos?

Tarkista ensin vesisäiliön (2) veden määrä. Varmista, ettei jauhatus ole liian hienoa (käytä karkeampaa jauhatusta). Vähennä kahviannosta tai tiivistä vähemmän. Jos piiri ei ole täyttynyt, noudata ensimmäisen käyttöönoton ohjeita (kohta 4). Puhdista suihkutin, jos se on tukossa.

Kuinka puhdistan höyrysuuttimen?

Puhdista suutin jokaisen käytön jälkeen kostealla liinalla. Anna sitten pieni höyrysuihku poistamaan jäämät. Jos reikä on tukossa, käytä neulaa.

Mikä on ihanteellinen lämpötila kahville?

Kahvikattilan oletuslämpötila on asetettu 92°C:een. Voit muuttaa sitä Termopidin (29) kautta välillä 80°C - 133°C. Yli 103°C:een lämpötilassa näyttö vilkkuu varoittaen, että kahvi saattaa palaa.

Kuinka käytän BPPC-järjestelmää?

BPPC-vipu (34) mahdollistaa paineen reaaliaikaisen säädön uuton aikana. Käännä sitä oikealle lisätäksesi painetta (jopa 8-9 bar) tai vasemmalle vähentääksesi. Tämä mahdollistaa uuton mukauttamisen jokaiselle kahvityypille.

Voinko liittää koneen suoraan vesijohtoverkkoon?

Kyllä. Aseta ohituskytkin (C) asentoon II (kone sammutettuna), liitä mukana tullut letku (17) koneen alla olevaan liittimeen (D) ja sitten vesijohtoverkkoon. Tulopaine ei saa ylittää 0,65 MPa; jos se on yli 0,5 MPa, asenna paineenalennusventtiili.

Kuinka poistan kalkin koneestani?

Käytä sokeaa suodatinta (27). Aseta se suodatinkannattimeen, lisää teelusikallinen kahvinkeittimen pesuainetta. Kiinnitä suodatinkannatin ryhmään ja annostele 15-20 sekunnin välein, kunnes vesi tulee kirkkaana. Huuhtele sitten annostelemalla puhdasta vettä useita kertoja.

Mitä vihreän merkkivalon vilkkuminen tarkoittaa?

Vihreä merkkivalo (14) vilkkuu osoittaen veden puutetta vesisäiliössä (2). Täytä säiliö, jotta kone toimii jälleen. Ilman vettä kaikki toiminnot ovat estetty.

Kuinka vaihdan ryhmän tiivisteen?

Sammuta ja irrota kone verkkovirrasta. Poista vanha tiiviste (I) ja suihkutin (M) litteällä ruuvitaltalla. Puhdista asennuspaikka. Aseta uudet osat paikalleen, lukitse sitten suodatinkannatin ilman suodatinta tiivisteen asettamiseksi.

Annostelupaine on alle 8 bar, mitä tehdä?

Tämä voi johtua liian karkeasta jauhatuksesta, riittämättömästä tiivistämisestä tai liian pienestä annoksesta. Tarkista jauhatus ja annos. Voit myös lisätä painetta pumpun säätöruuvista (F). Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

KÄYTTÖOHJE LPSGEG03EU LA PAVONI

Käyttöohjeet malleille

LPSGEG03

LPSGEV03

Hyvä asiakas,

Kiitämmme sinua uusimpien teknologisten innovaatioiden mukaisesti valmistetun tuotteemme hankinnan johdosta. Noudattamalla huolella tässä ohjekirjassa annettuja yksinkertaisia käyttöohjeita, oleellisten turvamääräysten mukaisesti, saat tuotteen parhaan suorituskyvyn ja merkittävän luotettavuuden vuosien ajaksi. Mikäli toiminnassa esiintyy häiriöitä, voit kääntyä aina huoltoverkoston puoleen, joka on tästä lähtien käytettävissäsi.

KÄYTTÖOHJEISSA KÄYTETYT MERKIT

Tärkeät varoitukset on merkitty näillä merkeillä. Näiden varoitusten noudattaminen on ehdottomasti tarpeen.

Ennen tuotteen käyttöönottoa, lue ohjekirja huolella läpi.

Varoitus! Erityisen tärkeät ja/tai vaaralliset toimenpiteet.

Tietoja (hyödyllisiä laitteen käytön kannalta).

Neuvoja

Toimenpiteet, jotka voidaan suorittaa käyttäjän toimesta.

Toimenpiteet, jotka saa suorittaa yksinomaan pätevä teknikko.

SISÄLTÖ

1. JOHDANTO OHJEKIRJAAN
2. VAROITUKSIA 162

2-1. TURVALLISUUTTA KOSKEVAT VAROITUKSET 162

2-2. KEITTIMEN KÄYTTÖTARKOITUS 163

2-3. HÄVITTÄMINEN 164

2-4. JÄÄNNÖSRISKIT 164

1. KUVAUS 16

3-1. TUOTTEEN KUVAUS 164

1. ENSIMMÄINEN KÄYTTÖÖNOTTO

4-1. VESIJOHTOLIITÄNTÄ 165

4-2. SÄHKÖLIITÄNTÄ JA ENSIMMÄINEN KÄYTTÖKERTA 165

4-3. ANNOSTELUPAINEEN MANUAALINEN SÄÄTÖ 166

4-4. LÄMPÖTILAN OHJELMOINTI 166

1. KEITTIMEN KÄYTTÖ

5-1. VALMISTUS JA KAHVIN ANNOSTELU 167

5-2. ANNOSTELUN PAINEPROFIILIN TARKASTUS 168

5-3. KUUMAN VEDEN ANNOSTELU 169

5-4. HÖYRYN ANNOSTELU 169

1. PUHDISTUS JA HUOLTO

6-1. HÖYRYN JA VEDEN ANNOSTELUPUTKIEN PUHDISTUS 169

6-2. YKSIKÖN RUNGON JA SUODATINLEVYJEN PUHDISTUS 170

6-3. SUODATTIMIEN JA SUODATINKUPPIEN PUHDISTUS 170

6-4. ALEMMAN TYHJENNYSALTAAN PUHDISTUS 170

6-5. RUNGON PUHDISTUS 170

6-6. SUODATINLEVYN TIIVISTEEN VAIHTO 170

1. VIANMÄÄRITYS 171

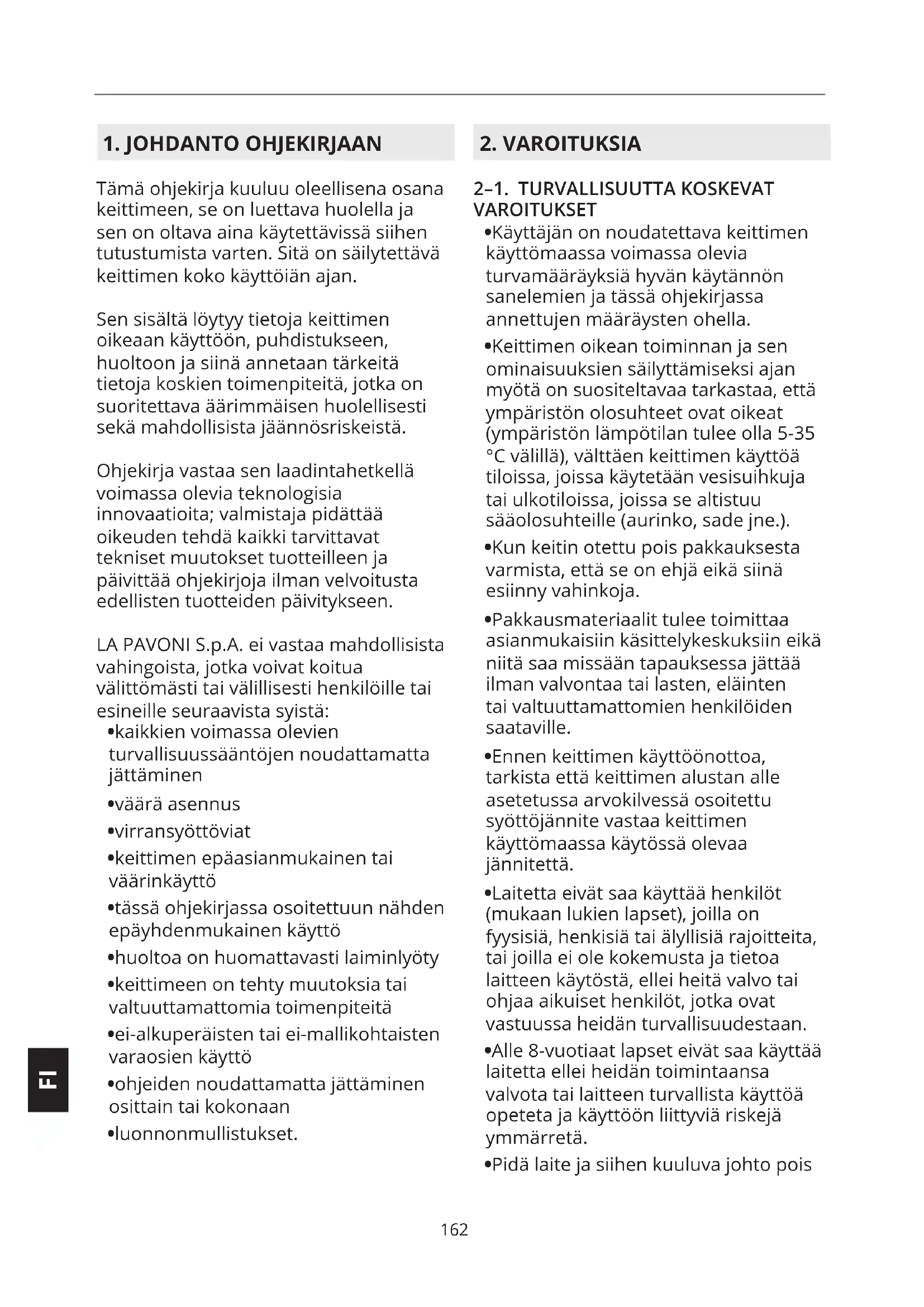

1. JOHDANTO OHJEKIRJAAN

Tämä ohjekirja kuuluu oleellisena osana keittimeen, se on luettava huolella ja sen on oltava aina käytettävissä siihen tutustumista varten. Sitä on säilytettävä keittimen koko käyttöiän ajan.

Sen sisältä löytyy tietoja keittimen oikeaan käyttöön, puhdistukseen, huoltoon ja siinä annetaan tärkeitä tietoja koskien toimenpiteitä, jotka on suoritettava äärimmäisen huolellisesti sekä mahdollisista jäännösriskeistä.

Ohjekirja vastaa sen laadintahetkellä voimassa olevia teknologisia innovaatioita; valmistaja pidättää oikeuden tehdä kaikki tarvittavat tekniset muutokset tuotteilleen ja päivittää ohjekirjoja ilman velvoitusta edellisten tuotteiden päivitykseen.

LA PAVONI S.p.A. ei vastaa mahdollisista vahingoista, jotka voivat koitua välittömästi tai välillisesti henkilöille tai esineille seuraavista syistä:

• kaikkien voimassa olevien turvallisuussääntöjen noudattamatta jättäminen
  •väärä asennus
  •virransyöttöviat
• keittimen epäasianmukainen tai väärinkäyttö
  •tässä ohjekirjassa osoitettuun nähden epäyhdenmukainen käyttö
  •huoltoa on huomattavasti laiminlyöty
• keittimeen on tehty muutoksia tai valtuuttamattomia toimenpiteitä
• ei-alkuperäisten tai ei-mallikohtaisten varaosien käyttö
• ohjeiden noudattamatta jättäminen osittain tai kokonaan
• luonnonmullistukset.

2. VAROITUKSIA

2-1. TURVALLISUUTTA KOSKEVAT VAROITUKSET

• Käyttäjän on noudatettava keittimen käyttömaassa voimassa olevia turvamääräyksiä hyvän käytännön sanelemien ja tässä ohjekirjassa annettujen määräysten ohella.
• Keittimen oikean toiminnan ja sen ominaisuuksien säilyttämiseksi ajan myötä on suositeltavaa tarkastaa, että ympäristön olosuhteet ovat oikeat (ympäristön lämpötilan tulee olla 5-35 °C välillä), välttäen keittimen käyttöä tiloissa, joissa käytetään vesisuihkuja tai ulkotiloissa, joissa se altistuu sääolosuhteille (aurinko, sade jne.).
• Kun keitin otettu pois pakkauksesta varmista, että se on ehjä eikä siinä esiinny vahinkoja.
• Pakkausmateriaalit tulee toimittaa asianmukaisiin käsittelykeskuksiin eikä niitä saa missään tapauksessa jättää ilman valvontaa tai lasten, eläinten tai valtuuttamattomien henkilöiden saataville.
• Ennen keittimen käyttöönottoa, tarkista että keittimen alustan alle asetetussa arvokilvessä osoitettu syöttöjännite vastaa keittimen käyttömaassa käytössä olevaa jännitettä.
• Laitetta eivät saa käyttää henkilöt (mukaan lukien lapset), joilla on fyysisiä, henkisiä tai älyllisiä rajoitteita, tai joilla ei ole kokemusta ja tietoa laitteen käytöstä, ellei heitä valvo tai ohjaa aikuiset henkilöt, jotka ovat vastuussa heidän turvallisuudestaan.
• Alle 8-vuotiaat lapset eivät saa käyttää laitetta ellei heidän toimintaansa valvota tai laitteen turvallista käyttöä opeteta ja käyttöön liittyviä riskejä ymmärretä.
• Pidä laite ja siihen kuuluva johto pois

alle 8-vuotiaiden lasten ulottuvilta.

• Lapset eivät saa leikkiä keittimellä.
• Laitteen käyttö on sallittu henkilöille, joiden fyysinen tai henkinen kapasiteetti tai aistit ovat alentuneet, tai joilta puuttuu tarvittava kokemus ja taito, valvonnan alaisina, tai jos heitä opastetaan laitteen turvalliseen käyttöön ja he ovat tietoisia siihen liittyvistä vaaroista.

- Älä upota keitintä veteen.

- Sijoita keitin turvalliseen paikkaan tukevalle alustalle, loitolle lämmönlähteistä ja lasten ulottuvilta.

- Keitintä ei saa käyttää syvennyksen sisällä.

- Ennen kuin keitin kytketään sähkövirtaan tai siitä pois, varmista että virtakatkaisin on sammutetussa asennossa.

- Älä käytä laitetta jos se ei toimi oikein tai jos virtajohto tai pistoke ovat vahingoittuneet. Jos virtajohto on vahingoittunut, ota välittömästi yhteyttä valtuutettuun huoltokeskukseen.

- Älä koske kuumia pintoja (säiliö, yksikkö, suodatinkuppi, höyryputki) palovammojen välttämiseksi.

- Älä ota suodatinkuppia pois kahvin annostuksen aikana mahdollisten palovammojen välttämiseksi.

- Älä missään tapauksessa laita käsiä yksikön ja höyryputken alle, sillä nesteet tai annosteltu höyry ovat hyvin kuumia ja voivat aiheuttaa palovammoja.

- Älä käytä kahvinkeitintä yhdessä muiden valmistajien toimittamia osia tai lisävarusteita.

- Käytä vain valmistajan toimittamia alkuperäisiä lisävarusteita. Muiden kuin valmistajan suosittelemien lisävarusteiden käyttö voi aiheuttaa tulipaloja, sähköiskuja tai

henkilövahinkoja.

• Älä käytä keitintä ilman vettä estääksesi vastuksen vahingoittumista.
• Jos keittimen toiminnassa esiintyy vikoja tai häiriöitä, sammuta se välttämällä sen käsittelyä ja käänny valtuutetun HUOLTOKESKUKSEN puoleen kuluneiden tai vahingoittuneiden osien mahdollista vaihtoa varten alkuperäisillä varaosilla.

- Mikäli keittimessä suoritetaan valtuuttamattomia korjaustoimenpiteitä tai ei-alkuperäisiä varaosia käytetään, takuu raukeaa ja näin ollen valmistajayritys pidättää oikeuden jättää sen myöntämättä.

- Älä käytä keitintä ulkotiloissa.

- Älä käytä keitintä muuhun kuin sille tarkoitettuun käyttöön.

- Tulipalon syntyessä käytä hiilidioksidisammutinta (CO2). Älä käytä vettä tai höyrysammuttimia.

- Ennen minkä tahansa puhdistus- tai huoltotoimenpiteen suorittamista, kytke keitin pois päältä siirtämällä virtakatkaisin sammutettuun asentoon ja irrota pistoke pistorasiasta vetämättä virtajohdosta.

- Älä koskaan puhdista syövyttävillä pesuaineilla tai käyttämällä naarmuttavia välineitä. Vedellä kostutettu liina on riittävä.

2-2. KEITTIMEN KÄYTTÖTARKOITUS

Tämä keitin soveltuu espressokahvin valmistukseen kotikäytössä kahvisekoituksesta, kuuman veden ja/tai höyryn sekä kuuman maidon ottoon tai annosteluun.

Käyttäjän on luettava ja ymmärrettävä kaikki ohjekirjassa annetut ohjeet keittimen oikean toiminnan kannalta.

Tämä laite on tarkoitettu käytettäväksi kotikäytössä ja vastaavissa, kuten:

– liikkeiden henkilöstölle varatuilla keittoalueilla, toimistoissa ja muissa ammatillisissa ympäristöissä
- maatiloilla
– hotelleissa, motelleissa ja muissa asuinympäristöissä asiakkaiden toimesta
- aamiaismajoituspaikoissa (B&B).

Väärinkäyttö aiheuttaa takuun täydellisen raukeamisen eikä valmistaja ota vastuuta henkilö- ja/tai aineellisista vahingoista.

Väärinkäyttönä on pidettävä:

• muu kuin ilmoitettu käyttötarkoitus
• kaikkia laitteessa suoritettavia toimenpiteitä, jotka poikkeavat tässä ohjekirjassa annetuista ohjeista
• kaikkia käyttöjä komponenttien tai turvalaitteiden peukalointien jälkeen
• laitteen käyttöä ulkotiloissa.

2-3. HÄVITTÄMINEN

Vanhoja sähkölaitteita ei saa hävittää yhdessä kotitalousjätteiden kanssa. Laitteet joihin on kiinnitetty tämä symboli ovat eurooppalaisen direktiivin 2012/19/EU alaisia. Kaikki käytöstä poistetut sähkö- ja elektroniset laitteet tulee hävittää erikseen kotitalousjätteistä toimittamalla ne valtion järjestämiin kierrätyspisteisiin. Hävittämällä oikein käytöstä poistettu laite vältetään ympäristölle ja käyttäjien terveydelle aiheutuvia vaaroja. Laitteen hävittämiseen kuuluvia tietoja varten käänny kunnantoimiston, jätehuoltotoimiston tai sen liikkeen puoleen, josta laite hankittiin.

2-4. JÄÄNNÖSRISKIT

Käyttäjää ei voi suojata suorilta höyrysuihkeilta tai kuumalta

vedeltä, joten toimi äärimmäisen varovaisesti toimintojen aikana palovammojen välttämiseksi.

Valmistajayritys ei vastaa mahdollisista aineellisista, henkilö-tai eläinvahingoista, jotka syntyvät keittimessä tehdyistä toimenpiteistä sellaisten henkilöiden toimesta joilla ei ole kyseisiin toimenpiteisiin pätevyyttä eikä lupaa.

3. KUVAUS

3-1. TUOTTEEN KUVAUS

1. Kahvisäiliön yleiskatkaisin
2. Vesisäiliö
3. Passiivinen kuppilämmitin
4. Säiliön painemittari
5. Pumpun painemittari
6. Kuuman veden nuppi
7. Höyrynuppi
8. Altaan ritilä
9. Kuuman veden putki
10. Höyryputki
11. Annosteluyksikkö
12. Suodatinkuppi
13. Tippa-allas
14. Merkkivalo ON/OFF ja säiliössä olevan vesitason merkkivalo
15. Yksikön annosteluvipu
16. Puhdistusharja
17. Liitosputki vesijohtoverkkoon
    18a. Kahvitampperi (muovinen)**
    18b. Kahvitampperi (teräksinen)*
18. Mittalusikka
19. Suodatin 1 kupillinen**
20. Suodatin 2 kupillista**
21. Suodatin Competition 16 g*
22. Suodatin Competition 20 g*
23. Suodatinkuppi yksi suutin**
24. Suodatinkuppi kaksoissuutin**
25. Suodatinkuppi Fascino*
26. Sokea suodatin
27. Silikoniputki veden tyhjennykseen
28. Termopid kahvisäiliö
29. Termopid käyttöjen säiliö

1. Käyttöjen säiliön katkaisin
2. Käyttöjen säiliön ON/OFF-merkkivalo
3. Painemittari BPPC (Brewing Pressure Profiling Control)
4. Säätövipu "BPPC"

*vakiovarusteena malleissa LPSGEG03
**vakiovarusteena malleissa LPSGEV03

4. ENSIMMÄINEN KÄYTTÖÖNOTTO

4-1. VESIJOHTOLIITÄNTÄ

Kahvinkeittimen versiot LPSGEG03 ja LPSGEV03 tarjoavat monipuolisen käytön vesisäiliöllä (2) tai vesijohtoverkkoliitännällä varustuksiin kuuluvaa tarkoituksenmukaista putkea käyttämällä (17).

Keittimen käyttö vesisäiliöllä (2) vaatii, että ohjain (C) on asennossa "I" (toimenpide on suoritettava keitin sammutettuna) (kuva 1-2).

Keittimen käyttämiseksi vesijohtoverkkoliitännällä:

• Ohjain (C) on asetettava kohtaan "II" (toimenpide on suoritettava keitin sammutettuna) (kuva 1-2).
• Liitä putki (17) liittimeen (D), joka on asetettu keittimen alle ja liitä se sitten vesijohtoverkkoon) (kuva 1).

• Veden pehmennyssuodattimen asennusta suositellaan keittimen vedensyöttöön.
• Varmista, että keitin liitetään juomakelpoiseen vesijohtoverkkoon.
  •Tämän laitteen liitäntä vesijohtoverkoon on tehtävä käyttömaassa voimassa olevan kansallisen lainsäädännön mukaisesti.
  •Vesijohtoverkon tuloveden maksimipaine keittimeen ei saa

ylittää 0,65 Mpa. Jos se ylittää 0,5MPa (5 bar), korkeapaineelle tarkoitettua vakauttavan paineenalentimen asentamista suositellaan.

4-2. SÄHKÖLIITÄNTÄ JA ENSIMMÄINEN KÄYTTÖKERTA

Espressokeittimen käyttöönottoa varten, lue huolella seuraavassa annetut ohjeet:

• Avaa ulkoinen pakkaus, ota kahvinkeitin pois pakkauksesta ja varmista, että se on ehjä.
• Aseta keitin vaakasuoralle pinnalle, ota pois kansi, irrota vesisäiliö (2) ja huuhtele se.
• Täytä säiliö puhtaalla vedellä ja aseta se uudelleen paikalleen ja aseta siihen silikoniputket. Sulje keittimen kansi.
• Jos tehdään liitäntä vesijohtoverkkoon, tarkista että verkon hanaliitäntä on auki ennen kuin keitin käynnistetään.
• Irrottamalla korkin (A) alustasta (13) ja liittämällä silikoniputken (28) altaaseen (B) vesi voidaan tyhjentää suoraan tyhjennysputkeen (kuva 1).

Ennen sähköliitäntään ryhtymistä varmista, että verkkojännite vastaa keittimen alustan alla asetetussa kyltissä osoitettuja ominaisuuksia.

•Kytke johto pistorasiaan.
- Ennen keittimen käyttöönottoa, aseta suodatinkuppi (12) annosteluyksikköön (11); aseta astia annosteluyksikön alle ja käännä vipua (15) yläsuuntaan kahvisäiliön täyttämiseksi.
- Käynnistä keitin asettamalla on/offkatkaisin (1) asentoon "l". Odota noin 2 sekuntia, jotta piiri voi suorittaa valvontatarkastuksen. Lampun syttyminen (14) vahvistaa sähkövirran paikallaolon.
- Kun vettä valuu annosteluyksiköstä

(11), käännä vipua (15) alasuuntaan siten, että annostelu päättyy

• Odota, että kahvisäiliö saavuttaa asetetun lämpötilan (92°) joka osoitetaan termopidissä (29).
  •Käynnistä sitten käyttöjen säiliö asettamalla katkaisin (31) asentoon "I"; lamppu (32) vahvistaa säiliön käynnistymisen.
  •Tason osoitin käynnistää veden täytön säiliöön, kunnes se saavuttaa automaattisesti ennalta määritetyn tason; vettä valvotaan säiliössä automaattisesti ja tason palautus tapahtuu automaattisesti.
• Käyttöönoton aikana: kun säiliöpainen valvontaan kuuluva painemittari (4) osoittaa 0,5 barin painetta, avaa höyryhanan nuppia (7) hitaasti tyhjentääksesi säiliössä olevan ilman ja odota, että höyryn annosteluputkesta (10) alkaa tulla höyryä ennen sen sulkemista.
• Odota näin ollen, että käyttöjen säiliö saavuttaa käyttöpaineen (1,1 – 1,3 bar) ja tarkista säiliön paine painemittarista (4). Termopid (29) on asetettu tehtaalla 122° lämpötilaan.
• Kun käyttöpaine on saavutettu ja käytä yksikön annosteluvipua (15).
• Siirrä annosteluvipu (15) kokonaan alasuuntaan annostelun keskeyttämiseksi.
  •Nyt keitin on käyttövalmis.

• Keittimeen kuuluu turvalaite, joka valvoo altaassa olevaa vesimäärää; vihreä merkkivalo (14) vilkkuu osoittaen veden puuttumisesta säiliössä (2). Veden puuttuessa laite kytkeytyy lukitsemalla automaattisesti kaikki keittimen toiminnat.
• Täyttämällä altaan, merkkivalo sammuu ja keitin

on uudelleen valmis kahvin annosteluun.

Kahvin annostelu ja säiliön vastuksen virransyöttö eivät toimi kun vesisäiliön (14) lamppu vilkkuu.

4-3. ANNOSTELUPAINEEN MANUAALINEN SÄÄTÖ

Keittimen annostelemaa painetta voidaan säätää manuaalisesti käyttämällä pumpun (F) paineen säätöruuvia (kuva 3).

Annostelussa käytetyn paineen tarkastamiseksi:

• Aseta yksikköön suodatinkuppi, joka on täytetty tavallisesti jauhetulla, annostetulla ja puristetulla kahvilla.
• Käytä yksikön ohjauksen (15) annosteluvipua ja lue paine pumpun painemittarista (4). Oikea paine on 8-9 baaria.
• Jos painemittarissa lukeva paine ei ole oikea, käytä pumppupaineen säätöruuvia (F) (kuva 3) kääntämällä sitä myötäpäivään pumppupaineen lisäämiseksi ja vastapäivään pumppupaineen vähentämiseksi.

4-4. LÄMPÖTILAN OHJELMOINTI

Mallit LPSGEG03 ja LPSGEV03 on varustettu kahdella Termopidillä (29, 30).

Termopidin toimintaan kuuluu molempien säiliöiden lämpötilan säätäminen, jotka voidaan ohjelmoida ja joita voidaan valvoa itsenäisesti. Tämän järjestelmän ansiosta kahvia voidaan annostella eri lämpötiloilla. Kahvisäiliölle tarkoitettu Termopid (29) on asetettu tehtaalla 92 °C:een. Säätöä varten, toimi seuraavasti (kuva 6):

• paina näppäintä; kun näytölle ilmestyy kirjoitus "PRG", paina näppäintä;

• kun näytölle ilmestyy säiliön lämpötila, paina näppäimiä ja
  halutun lämpötilan lisäämiseksi tai vähentämiseksi 80 °C:een minimilämpötilasta 133 °C:een maksimilämpötilaan.
• 3 sekunnin kuluttua viimeisen näppäimen painalluksesta, arvo tallennetaan ja näyttö näyttää lämpötilaa.

Käyttöjen säiliölle (30) tarkoitettu Termopid on asetettu tehtaalla 122

°C:een. Säätöä varten, toimi seuraavasti:

• paina näppäintä ▼ ; kun näytölle ilmestyy kirjoitus "PRG", paina näppäintä ▲;
- kun näytölle ilmestyy säiliön lämpötila, paina näppäimiä ja halutun lämpötilan lisäämiseksi tai vähentämiseksi 80 °C:een minimilämpötilasta 133 °C:een maksimilämpötilaan.
- 3 sekunnin kuluttua viimeisen näppäimen painalluksesta, arvo tallennetaan ja näyttö näyttää lämpötilaa.

•Lämpötilan valvontalaite Termopid on asetettu tehdasarvoihin ihanteellista espressokahvia varten.

- Jos kahvisäiliön lämpötila asetetaan yli 103 °C:een lämpötilaan, näyttö (29) alkaa vilkkua. Tämä signaali varoittaa käyttäjälle, että kahvi ei ole hyvää jos sitä annostellaan näin korkeassa lämpötilassa.

5. KEITTIMEN KÄYTTÖ

5-1. VALMISTUS JA KAHVIN ANNOSTELU

Kun kappaleessa 4.1-4.2 kuvatut toimenpiteet on suoritettu, keitin on valmis käyttöön.

Vältä kuppitason peittämistä kankailla, huovalla tms.

- Kun keitin on käynnistetty, se kuumenee noin 15 minuutissa. Ulkoinen lämpötila voi vaikuttaa kuumennusaikoihin.

- Käynnistyksestä alkaen on suositeltavaa jättää suodatinkuppi yksikköön. Tällä tavoin suodatinkuppi saavuttaa optimaalisen lämpötilan.

Kahvin valmistusta varten, toimi seuraavasti:

• Aseta valittu suodatin (20-21-22-23) suodatinkupin asiamukaiseen paikkaan (24-25-26).
• Täytä suodatin kahvijauheannoksella, joka riittää 1 tai 2 kupillisen valmistamiseksi (7-8 g – 14-16 g) valitun suodattimen mukaan (20-21-22-23).
• Tasoita ja paina kahvi kahvitampperilla (18a-18b). Puhdista suodattimen reunalta mahdolliset kahvijäämät kämmenellä ja kiinnitä suodatinkuppi yksikön runkoon (11) ja käännä sitä oikealle sen kiinnittämiseksi itse yksikköön.
• Aseta kupit annostelusuuttimien alle ja käynnistä yksikkö yksikön ohjauksen (15) kautta. Kahvin annostelu suoritetaan siirtämällä paneelissa olevaa yksikön vipua (15) yläsuuntaan
• Kun haluttu kahviannos on saatu, keskeytä annostelu käyttämällä yksikön ohjausta (15), kääntämällä vipu takaisin alasuuntaan.
• Muiden kahvien annostelemiseksi, irrota suodatinkuppi (12) yksiköstä (11) siirtämällä sitä vasemmalle, poista kahvinpurut ja toista edellä mainitut toimenpiteet.

Älä koske yksikköjä, höyry- ja kuumavesiputkia keittimen toiminnan aikana äläkä missään tapauksessa laita käsiä yksikköjen ja putkien alle annostelun aikana mahdollisten palovammojen välttämiseksi.

Kun keitin on uusi, suodatinkuppi voi olla vinossa (ei kohtisuorassa keittimeen nähden) kuvassa 5 osoitetulla tavalla. Se ei kuitenkaan vaaranna sen hyvää toimintaa. Lyhyen käyttöajan jälkeen, suodatinkuppi asettuu pikku hiljaa oikeaan asentoon. G = Suljetun suodatinkupin asento uudessa keittimessä H = Suljetun suodatinkupin asento keittimessä lyhyen käyttöajan jälkeen.

- Jauhatus on tehtävä jauheen käyttöhetkellä, sillä kahvi menettää arominsa lyhyen ajan kuluessa sen jauhatuksesta. Jos jauhatus on liian karkeaa, tuloksena on vaalea kahvi ilman vaahtoa. Jos taas jauhatus on liian hienoa, tuloksena on tumma ja vahva kahvi jossa vähän vaahtoa.

- Kuumat kupit edesauttavat kahvin säilymistä oikeassa lämpötilassa sen annostelun jälkeen. Näin ollen on suositeltava asettaa kupit ennen käyttöä laajalle kuppitelineritilälle (3) jonka ansiosta säiliöstä hehkuvaa lämpöä voidaan käyttää hyväksi.

- Pumpun paine voidaan lukea vastaavalta painemittarilta (5) annostelun aikana.

•Oikea paine kahvin annostelua varten on 8-9 baaria.

5-2. ANNOSTELUN PAINEPROFIILIN TARKASTUS

- Yksikköön asetetun painemittarin (33)

avulla voidaan lukea espressokahvin annostelupaineen profiili.

• Kyseisen ohjeen avulla käyttäjä voi tarkistaa oikean jauhatuksen, puristuksen ja kahviannoksen suodattimessa.
• Jos annostelupaine on alle pumpun kalibrointipaineen (tehdasasetus 9 baria), se merkitsee, että jauhatus on karkeaa, tai sitä ei ole puristettu oikein tai annos ei ole riittävä.
• Mallit LPSGEG03 on varustettu lisäksi järjestelmällä BPPC (Brewing Pressure Profiling Control) ja siihen kuuluvalla vastaavalla säätövivulla (34).
• Säätövivun "BPPC"(34) ansiosta voidaan muuttaa reaaliajassa kahvissa käytettyä painetta annostelun aikana.
• Paineprofiilin muuttamiseksi annostelun aikana, siirrä säätövipua (34) oikealle tai vasemmalle vastaavasti käyttöpaineen lisäämiseksi tai vähentämiseksi (kuva 4).
• Tämän toimenpiteen ansiosta voidaan uuttoa muuttaa manuaalisesti sallien näin ihanteellinen tulos kupissa kaiken tyyppisillä kahvilaaduilla tai sekoituksilla.

Jos säätövipu (34) on suunnattu oikealle (kuvassa 5 osoitetulla tavalla), kahvan annostelupaine vastaa pumpun käyttöpainetta (8-9 bar), joka näkyy vastaavassa painemittarissa (5). Säätövivun sulkemista kokonaan ei suositella, sillä painemittarin paine osoittaisi 0 baria ja annostelu keskeytyisi.

5-3. KUUMAN VEDEN ANNOSTELU

- Ennen kuuman veden annostelua tarkista, että käyttöjen säiliö on päällä (katkaisin (31) on asennossa "l") ja paineistettu (painemittari (4) osoittaa 1,1 -1,3 baria)

•Aseta astia suuttimen alle (9).
- Käännä vesihanan nuppia (6) vastapäivään kuuman veden annostelemiseksi.
- Kun haluttu vesimäärä on saatu, käännä vesihanan nuppia (6) myötäpäivään annostelun päättämiseksi.

On suositeltavaa annostella korkeintaan noin 200 ml vettä.

Keittimen lämmityselementin suojaamiseksi, siinä on 25 sekunnin täytön aikakatkaisu. Jos täyttöaika ylittää 25 sekuntia, molemmat Termopidit (29 - 30) kytketään pois, kunnes käyttöjen säiliö on täynnä.

5-4. HÖYRYN ANNOSTELU

• Ennen höyryn annostelua tarkista, että käyttöjen säiliö on päällä (katkaisin (31) on asennossa "l") ja paineistettu (painemittari (4) osoittaa 1,1 -1,3 baria)
• Ennen minkä tahansa juoman kuumentamista, päästä pieni määrä höyryä ulos putkesta (10) kääntämällä nuppia (7) vastapäivään säiliön sisälle kerääntyneen mahdollisen kondenssiveden poistamiseksi.
• Kaada valmistettava neste astiaan, upota höyryn annosteluputki (10) nesteeseen ja käännä höyryhanan nuppia (7) hitaasti vastapäivään. Annostellun höyryn määrä on verrannollinen hanan avaamiseen. Mitä enemmän sitä avataan, sitä suurempi on annostellun höyryn määrä.
• Kun haluttu määrä on annosteltu, käännä nuppia vastapäivään annostelun päättämiseksi. Ota astia pois ja puhdista höyryputki kostealla rätillä.

Maidon vaahdottamiseksi cappuccinoa

varten:

•Täytä astia kylmällä kevytmaidolla.
- Aseta maitoastia höyryn annosteluputken alle (10) upottamalla se muutaman millimetrin verran maitoon.
- Käännä höyrynuppia (7) vastapäivään ja liikuta astiaa hitaasti alhaalta ylöspäin kiinteän vaahdon aikaansaamiseksi.
- Kun maidon tilavuus on kaksinkertaistunut, upota syvälle ja lämmitä maito.
•Pysäytä annostelu kääntämällä höyrynuppia (7) myötäpäivään.

Palovammojen vaara! Annostelun alussa voi esiintyä lyhyitä kuumavesisuihkeita. Annosteluputki voi saavuttaa korkeita lämpötiloja: vältä siihen koskemista suoraan käsillä.

Kun neste on kuumennettu, tyhjennä höyryputki avaamalla venttiili muutamaksi sekunniksi.

6. PUHDISTUS JA HUOLTO

6-1. HÖYRYN JA VEDEN ANNOSTELUPUTKIEN PUHDISTUS

- Kuumennettavien juomien maun muuttumisen ja höyryputkien päässä olevien aukkojen tukkeutumisen estämiseksi, puhdista höyryputki huolella jokaisen käytön jälkeen kosteaa rättiä käyttämällä ja päästämällä ulos pieni höyrysuihke.

6-2. YKSIKÖN RUNGON JA SUODATINLEVYJEN PUHDISTUS

• Ota suodatinkuppi annosteluyksiköstä ja puhdista yksikön tiiviste varustukseen kuuluvalla harjalla (16).
  •Aseta varustukseen kuuluva sokea

suodatin (27) suodatinkupin (24-25-26) sisälle

• Laita lusikallinen kahvinkeittimille tarkoitettua jauhemaista pesuainetta ja kiinnitä suodatinkuppi yksikön runkoon.
- Käynnistä yksikkö yksikön ohjauksen (15) kautta ja keskeytä annostelu noin 15-20 sekunnin kuluttua.
- Käynnistä ja keskeytä annostelu vuoronperään useampaan kertaan noin minuutin ajan, kunnes kahvi- ja kalkkijäämät saadaan pois.
- Ota pois sokea suodatin (27) ja aktivoi useampaan kertaan annostelu yksikön huuhtelemiseksi mahdollisten jäämien poistamiseksi suodatinlevyistä ja yksikön rungosta.

Laske vettä jonkin verran mahdollisten jäämien poistamiseksi, jos putkiin on jäänyt kuumaa vettä pitkäksi aikaa.

6-3. SUODATTIMIEN JA SUODATINKUPPIEN PUHDISTUS

• Tarkista usein suodattimien aukot poistaaksesi mahdolliset kahvijäämät.
• Valmistele noin litra kiehuvaa vettä jossa neljä lusikallista jauhemaista kahvinkeittimelle tarkoitettua pesuainetta sopivaan astiaan ja upota siihen suodattimet ja suodatinkupit noin 20-30 minuutiksi; huuhtele sitten runsaalla ja juoksevalla vedellä.

6-4. ALEMMAN TYHJENNYSALTAAN PUHDISTUS

Irrota tyhjennysaltaan ritiä (8), ota pois alempi tyhjennysallas (13) ja puhdista siitä kahvijäämät huuhtelemalla sitä juoksevan veden alla.

6-5. RUNGON PUHDISTUS

Ulkopintojen hyvän kunnon säilyttämiseksi ne tulee puhdistaa

säännöllisesti jokaisen käyttökerran jälkeen. Pintojen tulee antaa jäähtyä ennen niiden puhdistamista. Puhdista pehmeällä ja kostealla liinalla.

6–6. SUODATINLEVYN TIIVISTEEN VAIHTO (kuva 7)

Jos kahvia valuu annostelun aikana suodatinkupin reunoilta (L), syynä voi olla suodatinkupin annosteluaukon tukkeutuminen. Tässä tapauksessa on puhdistettava aukko.

Jos ongelma jatkuu tai kiinnittämällä suodatinkupin yksikön runkoon se menee huomattavasti yli yksikön keskikohdan, vaihda suodatinlevyn tiiviste.

Suorita vaihto toimimalla seuraavasti:

• Varmista, että keitin on sammunut ja kytke virtajohto irti.
• Ota pois tiiviste (I) ja suodatinlevy (M) käyttämällä vipuvoimaa litteällä ruuvimeisselillä.
• Kun tiiviste ja suodatinlevy on otettu pois, puhdista asennuspaikka ennen kuin tilalle asennetaan uudet osat.
• Kun uudet osat on asetettu, ota suodatinkuppi ilman suodatinta, lukitse se annosteluyksikköön ja liikuta sitä lukitaksesi tiivisteen lopullisesti paikoilleen.

7. VIANMÄÄRITYS

ONGELMA SYY RATKAISU

Keitin ei toimi ja virta-katkaisimen merkkivalo ei syty.	1. Virta puuttuu2. Virtajohtoa ei ole asetettu oikein paikoilleen3. Liitäntäkaapeli on vahingoittunut	1. Kytke virta takaisin päälle2. Aseta pistoke oikein pistorasiaan.3. Käänny valtuutetun huoltokeskuksen puoleen vaihtoa varten
Virtakatkaisimen merkkivalo palaa ja vesi ei kuumene.	1. Käyttötermostaatit eivät toimi2. Vastus on katkennut tai palanut.	1. Käänny valtuutetun huoltokeskuksen puoleen2. Käänny valtuutetun huoltokeskuksen puoleen
Annostelun aikana kahvia ei valu	1. Vesi puuttuu säiliöstä2. Kahvi on jauhettu liian hienoksi3. Kahvia on liikaa4. Kahvi on liian puristettua5. Piiriä ei ole ladattu6. Suodatinlevy on likainen	1. Kaada vettä säiliöön2. Vaihda karkeampaan jauhatukseen3. Vähennä kahvin määrää suodattimessa4. Paina kahvia vähemmän5. Katso kappale 4"Ensimmäinen käyttöönotto"6. Puhdista tai vaihda suodatinlevy
Voimakasta melua pumpusta	1. Pumppu ei ole käynnistynyt	1. Katso kappale 4"Ensimmäinen käyttöönotto"
Kahvi valuu liian nopeasti	1. Kahvi on jauhettu liian karkeaksi2. Kahvin määrä ei ole riittävä3. Kahvia ei ole puristettu riittävästi4. Kahvi on vanhaa tai sopimatonta	1. Kahvin jauhatuksen säädön on oltava hienompi2. Lisää kahviannosta3. Paina kahvia enemmän4. Vaihda kahvi
Kahvia valuu tiputtamalla	1. Kahvi on jauhettu liian hienoksi2. Kahvia on liikaa3. Kahvia on puristettu liikaa	1. Kahvin jauhatuksen säädön on oltava karkeampi2. Vähennä kahvin määrää3. Paina kahvia vähemmän
Kahvia valuuannosteluyksikön jasuodatinkupin välistä	1. Suodatinkuppia ei oleasetettu oikein paikoilleen2. Kahvia on liikaa suodattimessa3. Suodatinkupin reunaa ei olepuhdistettu4. Suodatinlevyn tiiviste onkulunut	1. Aseta se oikein paikalleen2. Vähennä kahvin määrää3. Ota kahvijäämät pois suodatinkupin reunaltaja puhdista suodatinlevyn tiiviste4. Käänny valtuutetunhuoltokeskuksen puoleen
Kahviin ei muodostuvaahtoa	1. Kahviseos ei sovellukeittimen tyypille2. Jauhatus ei ole oikea3. Kahvin määrä ei ole riittävä	1. Vaihda kahvi2. Säädä jauhatusta3. Lisää kahviannosta ja painase oikein
Kahvi valuu liiankylmänä	1. Keittimen lämpötila ei ollutoikea2. Suodatinkuppia ei oleesilämmitetty3. Kupit eivät ole lämmenneet4. Termostaatti ei työskenteleihanteellisten arvojen sisällä5. Termopid (29) ei työskenteleihanteellisten arvojen sisällä	1. Noudata kappaleessa 4.1 - 4.2 annettuja ohjeita2. Suodatinkuppi on lämmitettävä yhtä aikaa veden kanssa, katso kappale 4.1 - 4.23. Lämmitä kupit asianmukaisen kuppitelineen (2) päällä4. Käänny valtuutetunhuoltokeskuksen puoleen5. Aseta Termopidin arvot (29)
Annosteltu kahvi on liiankuumaa	1. Termopid (29) ei työskentele ihanteellisten arvojen sisällä	1. Aseta Termopidin arvot (29)
Keitin ei annostelehöyryä.	1. Piiriä ei ole ladattu2. Höyryputken päässä olevaaukko on tukossa3. Vesi puuttuu säiliöstä	1. Katso kappale 42. Puhdista tukkeutunutaukko neulalla3. Katso kappale 4
