KÄYTTÖOHJE PSM1035 Ferm

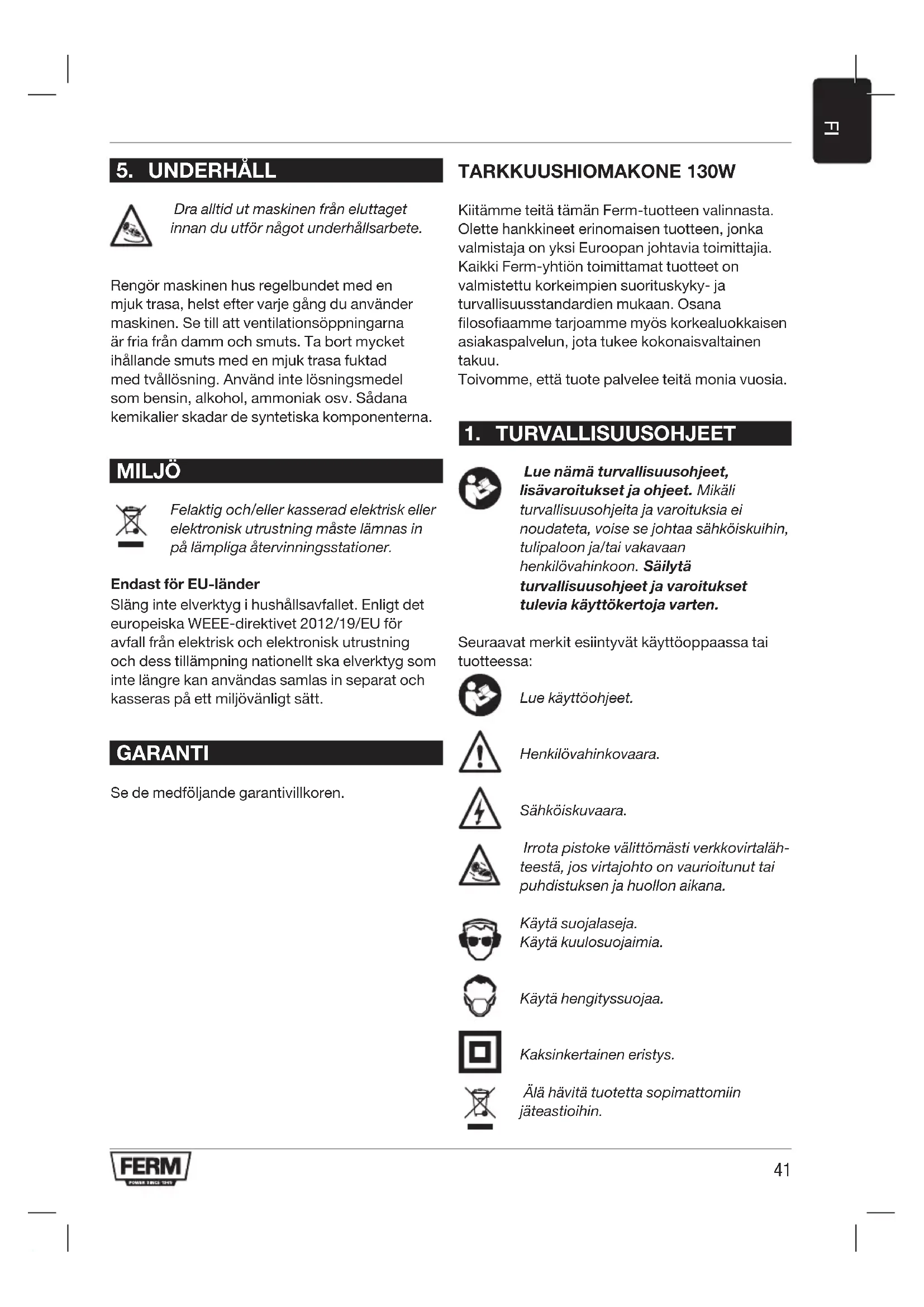

Lue nämä turvallisuusohjeet, lisävaroitukset ja ohjeet. Mikäli turvallisuusohjeita ja varoituksia ei noudateta, voise se johtaa sähköiskuihin, tulipaloon ja/tai vakavaan henkilövahinkoon. Säilytä turvallisuusohjeet ja varoitukset tulevia käyttökertoja varten. Seuraavat merkit esiintyvät käyttöoppaassa tai tuotteessa: Lue käyttöohjeet. Henkilövahinkovaara. Sähköiskuvaara. Irrota pistoke välittömästi verkkovirtaläh- teestä, jos virtajohto on vaurioitunut tai puhdistuksen ja huollon aikana. Käytä suojalaseja. Käytä kuulosuojaimia. Käytä hengityssuojaa. Kaksinkertainen eristys. Älä hävitä tuotetta sopimattomiin jäteastioihin.42

Tuote täyttää soveltuvien EU-direktiivien turvallisuusstandardit. YLEISET TURVALLISUUSOHJEET VAROITUS! Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Jos alla olevia ohjeita ei noudateta, seurauksena voi olla sähköisku, tulipalo ja/tai vakava henkilövahinko. Pidä nämä ohjeet tallessa. Sanalla ”sähkötyökalu” viitataan seuraavissa varoituksissa verkkovirtakäyttöiseen (sisältää virtajohdon) tai akkukäyttöiseen (ei sisällä virtajohtoa) sähkötyökaluusi.

a) Pidä työskentelyalue siistinä ja huolehdi hyvästä valaistuksesta. Sotkuisissa ja pimeissä paikoissa tapahtuu helposti tapaturmia. b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, esim. lähellä syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökalut synnyttävät kipinöitä, jotka voivat sytyttää savukaasun tai pölyn. c) Älä päästä lapsia ja ulkopuolisia lähelle käyttäessäsi sähkötyökalua. Häiriöiden takia saatat menettää laitteen hallinnan.

2) Sähköturvallisuus

a) Varmista, että kytket sähkötyökalujen pistotulpan sille sopivaan pistorasiaan. Älä tee pistotulppaan mitään muutoksia. Älä käytä maadoitettujen sähkötyökalujen kanssa minkäänlaista sovitinta. Muutosten tekeminen pistotulppaan muuttaminen tai vääränlaisen pistorasian käyttäminen lisää sähköiskuvaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, lämpöpattereita, liesiä ja jääkaappeja. Sähköiskuvaara kasvaa, kun kehosi on maadoitettu. c) Suojaa sähkötyökalut sateelta ja kosteudelta. Jos laitteen sisään pääsee vettä, sähköiskuvaara kasvaa. d) Älä käytä virtajohtoa väärin. Älä kanna tai vedä laitetta johdosta äläkä irrota pistotulppaa pistorasiasta vetämällä johdosta. Suojaa virtajohto lämmöltä, öljyltä, teräviltä reunoilta ja liikkuvilta osilta. Vioittunut tai sotkeutunut virtajohto lisää sähköiskuvaaraa. e) Kun käytät sähkötyökaluja ulkona, varmista että käyttämäsi jatkojohto soveltuu ulkokäyttöön. Ulkokäyttöön sopiva jatkojohto vähentää sähköiskuvaaraa. f) Jos sähkötyökalua on käytettävä kosteassa ympäristössä, käytä vikavirtasuojakytkintä (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Käyttäjän turvallisuus

a) Kun käytät sähkötyökaluja, ole tarkkana ja keskity tekemääsi työhön. Älä käytä sähkötyökaluja väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Jos menetät pieneksikin hetkeksi laitteen hallinnan, seurauksena voi olla vakava henkilövahinko. b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojan, liukumattomien turvakenkien, kovan päähineen sekä kuulosuojainten käyttö vähentää henkilövahinkojen riskiä. c) Estä tahaton käynnistäminen. Varmista, että käynnistyskytkin on kytketty pois päältä, ennen kuin kytket pistotulpan pistorasiaan. Onnettomuuksia voi aiheutua, jos sähkötyökalua kuljetetaan sormi liipaisimella tai se liitetään virtalähteeseen kytkin päällä. d) Irrota jakoavaimet ja ruuviavaimet laitteesta ennen kuin kytket laitteen päälle. Laitteen pyörivässä osassa kiinni oleva jakoavain tai ruuviavain voi aiheuttaa henkilövahingon. e) Älä kurota liian kauas työskennellessäsi. Seiso tukevasti ja varo menettämästä tasapainoasi. Kun seisot tukevassa asennossa, laite pysyy hallinnassasi arvaamattomissakin tilanteissa. f) Käytä tarkoituksenmukaista vaatetusta. Älä käytä löysiä vaatteita tai koruja. Varo, etteivät hiuksesi, vaatteesi ja käsineesi joudu kosketuksiin laitteen liikkuvien osien kanssa. Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin.43

g) Jos laitteeseen kuuluu lisävarusteita pölyn poistoon- ja keräykseen, kiinnitä ne huolellisesti ja käytä niitä asianmukaisesti. Näiden lisävarusteiden käyttö saattaa pienentää pölystä aiheutuvien tapaturmien vaaraa. h) Turvallisuusohjeet tulee huomioida aina, vaikka olisit tottunut käyttämään työkaluja usein. Huolimattomuus voi aiheuttaa vakavia henkilövahinkoja sekunnin murto-osassa.

4) Sähkötyökalun käyttö ja hoito

a) Älä ylikuormita laitetta. Valitse käyttötarkoitukseen sopiva sähkötyökalu. Oikealla sähkötyökalulla suoritat työn tehokkaasti ja turvallisesti. Käytä laitetta sille tarkoitetulla nopeudella. b) Älä käytä laitetta, jos et saa kytkettyä sitä päälle ja pois käynnistyskytkimestä. Sähkötyökalu, jota ei saa hallittua käynnistyskytkimestä, on vaarallinen ja täytyy korjata. c) Irrota pistotulppa pistorasiasta ennen säätöjen suorittamista, lisävarusteiden vaihtamista ja laitteen varastoimista. Näin varmistat, että laite ei pääse kytkeytymään päälle vahingossa. d) Säilytä sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökalua sellaisten henkilöiden käyttöön, jotka eivät tunne laitetta ja sen käyttöohjeita. Sähkötyökalut ovat vaarallisia tottumattomien käyttäjien käsissä. e) Huolla sähkötyökaluja. Tarkasta, että liikkuvat osat ovat oikein suunnattuja ja pääsevät liikkumaan vapaasti, kaikki osat ovat ehjiä, eikä laitteessa ole havaittavissa mitään, mikä haittaisi sen toimintaa. Jos havaitset laitteessa vian, korjauta laite ennen käyttöä. Monet tapaturmat aiheutuvat laitteiden puutteellisesta huollosta. f) Pidä leikkaavat työkalut puhtaina ja terävinä. Kun huollat leikkaavia työkaluja hyvin ja pidät niiden terät terävinä, ne toimivat hyvin ja niitä on helppo hallita. g) Käytä sähkötyökalua, lisävarusteita, teriä jne. tässä annettujen ohjeiden mukaisesti ja vain siihen käyttötarkoitukseen, johon työkalu on suunniteltu. Ota huomioon työskentelyolosuhteet sekä suoritettavan työn luonne. Sähkötyökalun käyttäminen muihin kuin sille tarkoitettuihin käyttötarkoituksiin saattaa aiheuttaa vaaratilanteita. h) Pidä kahvat ja kädensijat kuivina, puhtaina, öljyttöminä ja rasvattomina. Jos Kahvat ja kädensijat ovat liukkaita, työkalua ei voida käsi- tellä turvallisesti odottamattomissa tilanteissa.

a) Anna pätevän korjaajan korjata sähkötyökalu käyttäen ainoastaan samanlaisia varaosia. Täten taataan sähkötyökalun turvallisuus. Kärkihiomakoneiden lisäturvallisuusohjeet Kontakti käytöstä aiheutuvaan pölyyn tai sen hengitys (esim. työstäessä lyijymaalattuja pintoja, puuta tai metallia) voi vaarantaa käyttäjän ja sivullisten terveyden. Käytä aina asianmukaisia suojavarusteita, kuten hengityssuojaa. Käytä aina asianmukaista pölynpoistojärjestelmää käytön aikana.

• Älä työstä asbestia sisältäviä materiaaleja. Asbesti on karsinogeeninen materiaali.

• Älä käytä konetta magnesiumia sisältävien työstökappaleiden työstämiseen.

• Käytä suojalaseja. Käytä kuulosuojaimia. Käytä tarvittaessa muita suojavarusteita, kuten suojakäsineitä, turvajalkineita, jne.

• Pitele konetta sen eristetyistä kahvoista silloin, kun lisävaruste voi koskettaa piilossa olevia johtoja tai virtajohtoa. Jos lisävaruste koskettaa jännityksenalaista johtoa, jännite voi siirtyä koneen suojaamattomiin metallipintoihin. Sähköiskuvaara.

• Ole erityisen varovainen työstäessä maalattuja pintoja.

• Ennen laitteen käyttöä on kaikki naulat ja muut metalliset osat poistettava työstökappaleesta.

• Varmista, että työstökappale on tuettu tai kiinnitetty hyvin.

• Käytä ainoastaan hiomapaperia, joka sopii käytettäväksi koneen kanssa.

• Käytä ainoastaan oikean kokoista hiomapaperia. Varmista, että hiomapaperi on asennettu koneeseen oikein.

• Tarkista hiomapaperi ennen jokaista käyttökertaa. Älä käytä hiomapaperia, joka on kulunut pitkäaikaisen käytön seurauksena.44

• Älä koskaan aseta konetta työtasolle tai -pöydälle, ennen kuin se on kytketty pois päältä. Sähköturvallisuus Tarkista aina, että verkkojännite vastaa koneen tyyppikilven merkintöjä.

• Älä käytä konetta, jos sen virtajohto tai pistoke on vaurioitunut.

• Jos virtajohdon vaihto on tarpeen, turvallisuuden varmistamiseksi sen saa suorittaa vain valmistaja tai valmistajan valtuutettu edustaja.

• Käytä ainoastaan jatkojohtoja, jotka sopivat koneen nimellistehoon ja joiden vähimmäispaksuus on 1,5 mm2. Jos käytät jatkojohdon kelaa, kelaa johto aina kokonaan vapaaksi. Tekniset tiedot Model No. PSM1035 Verkkojännite 230 V~ Verkkotaajuus 50 Hz Ottoteho 130 W Kuormittamaton nopeus 14.000 min-1 Paino 0,68 kg

) 87 + 3 dB(A) Tärinä 3,017 + 1,5 m/s2 Käytä kuulosuojaimia. Tärinätaso Tämän ohjekirjan takana mainittu tärinäsäteilytaso on mitattu standardin EN 62841-1, EN 62841- 2-4 mukaisen standarditestin mukaisesti; sitä voidaan käyttää verrattaessa yhtä laitetta toiseen sekä alustavana tärinälle altistumisen arviona käytettäessä laitetta manituissa käyttötarkoituksissa: - tärinäpäästöt sähkötyökalun varsinaisen käytön aikana voivat poiketa ilmoitetusta kokonaisarvosta työkalun käyttötavasta riippuen; ja - käyttäjän suojelemiseksi on määritettävä turvatoimenpiteet, jotka perustuvat altistumisen arviointiin todellisissa käyttöolosuhteissa (huomioiden käyttöjakson kaikki eri vaiheet, kuten työkalun sammutus- ja tyhjäkäyntiajat varsinaisen käyttöajan lisäksi). Suojaudu tärinän vaikutuksilta ylläpitämällä laite ja sen lisävarusteet, pitämällä kädet lämpiminä ja järjestämällä työmenetelmät

Käyttötarkoitus Kone on tarkoitettu puun, muovien ja metallien hiomiseen. Tämä kone sopii ainoastaan kuivahiontaan. Kone ei sovi asbestia sisältävien materiaalien käsittelemiseen. Virheellinen käyttö voi vaurioittaa työkalua. Tekstin numerot viittaavat sivun 2 kaavioihin.

Ennen asennusta kone on aina kytkettävä pois päältä ja sen pistoke on irrotettava verkkovirtalähteestä. Pölyastian liittäminen (kuva B) Konetta on erittäin suositeltavaa käyttää pölyastialla (3) optimaalisen pölynpoiston takaamiseksi.

• Liu’uta syvennys pölyastiaan takana olevan pölynpoistoaukon uran päälle.

• Varmista, että pölyastia on hyvin paikoillaan painamalla sitä, kunnes kuulet napsahduksen. Huomaa: Optimaalisen pölynpoiston takaamiseksi pölyastia tulee tyhjentää, kun se on puoliksi täynnä.45

Hiomapaperin kiinnittäminen ja irrottaminen (kuvat C)

• Pidä konetta sivullaan tai ylösalaisin kuvan C1 mukaisesti.

• Asenna oikean raekoon hiomapaperi (5) hioma-alustaan (4). Varmista, että hiomapaperin (5) lävistysaukko kohdistuu hioma-alustan (4) lävistyskohtaan.

• Poista hiomapaperi (5) vetämällä hiomapaperi hioma-alustasta (4). Huomaa: Käytä karkeaa hiomapaperia karkeiden ja epätasaisten pintojen hiomiseen. Poista keskikarkealla hiomapaperilla karkeasta hiomapaperista jääneet naarmut. Viimeistele pinnat hienolla hiomapaperilla. Hioma-alustan vaihto (kuva D) Hioma-alusta tulee vaihtaa, jos se on kulunut.

• Poista tarvittaessa hiomapaperi.

• Löysää hioma-alustan ruuvit (4).

• Poista vanha hioma-alusta.

• Asenna uusi hioma-alusta.

• Kiristä hioma-alustan ruuvit (4).

Päälle ja pois päältä kytkentä (kuva A)

• Kytke kone päälle liu‘uttamalla virtakytkin (1) asentoon ‘I‘.

• Kytke kone pois päältä liu‘uttamalla virtakytkin (1) asentoon ‘0‘. Vinkkejä optimaaliseen käyttöön

• Aseta hioma-alusta hiomapaperilla työstökappaleeseen.

• Siirrä konetta hitaasti työstökappaleen yli, paina hioma-alustaa tiukasti työstökappaleeseen.

• Älä kohdista koneeseen liikaa painetta. Anna koneen tehdä työ.

Irrota kone aina virransyötöstä ennen huoltotöiden suorittamista. Puhdista koneen ulkokuoret säännöllisesti pehmeällä liinalla, mieluiten jokaisen käyttökerran jälkeen. Varmista, että tuuletusaukoissa ei ole pölyä tai likaa. Poista vaikeat tahrat käyttämällä saippuavaahtoon kostutettua pehmeää liinaa. Älä käytä liuottimia, kuten bensiiniä, alkoholia, ammoniakkia jne. Vastaavat kemikaalit vaurioittavat synteettisiä komponentteja. YMPÄRISTÖ Vialliset ja/tai hävitetyt sähkö- ja elektroniset laitteet tulee viedä asianmukaisiin erilliskeräyksiin. Vain EC-maille Älä hävitä sähkölaitteita kotitalousjätteen mukana. Sähkö- ja elektroniikkaromua koskevan EU-standardin 2012/19/EU ja vastaavien paikallisten lakien mukaisesti käytetyt sähkölaitteet on hävitettävä erilliskeräyksessä ympäristöystävällisesti. TAKUU Lue takuuehdot.46
