176617 - Ovikellot HAMA - Ilmainen käyttöohje ja opas

Tuotetyyppi	WiFi-ovikello, jossa kamera ja soittokello
Merkki	Hama
Malli	176617
Ovikellon virtalähde	Ladattava akku (USB 5V 1A) tai verkkovirta 12-24V AC
Soittokellon virtalähde	USB 5V 1A
Suojausluokka	IP65 (kestää vesisuihkut)
Yhteys	WiFi 2,4 GHz ja radio 433,92 MHz soittokelloa varten
Päätoiminnot	Ovikello, kamera, sisäpuhelin, liiketunnistus (PIR-anturi), tallennus SD-kortille
Sovellus	Hama Smart Home (Solution) – iOS ja Android
Pakkauksen sisältö	1 WiFi-ovikello, 1 soittokello, 1 verkkolaite, 1 asennussarja (neula, ruuvimeisseli), 1 pikaopas
Huolto ja puhdistus	Puhdista kevyesti kostealla liinalla, ilman voimakkaita puhdistusaineita; irrota verkkovirrasta ennen puhdistusta
Turvallisuus	Käyttö sisällä/ulkona IP65; vältä iskuja ja kosteutta; noudata turvaetäisyyksiä (20 cm HF:lle)
Takuu	Valmistajan takuu (katso ehdot)
Korjattavuus	Älä avaa tai korjaa itse; ota yhteyttä pätevään teknikkoon

Usein kysytyt kysymykset - 176617 HAMA

Kuinka asentaa Hama 176617 -ovikello?

Kiinnitä tuki seinään, kytke virtalähde (USB tai verkkovirta 12-24V AC), aseta ovikello tukeen ja kiristä ruuvit. Noudata sitten Hama Smart Home -sovelluksen ohjeita.

Kuinka ladata Hama Smart Home -sovellus?

Lataa Hama Smart Home (Solution) -sovellus Apple App Storesta tai Google Playsta. Luo tili tai kirjaudu sisään.

Kuinka yhdistää soittokello ovikelloon?

Paina soittokellon Reset-painiketta (3), kunnes LED vilkkuu nopeasti. Paina sitten ovikellon painiketta (5). LED palaa jatkuvasti vahvistaen pariliitoksen.

Kuinka ladata ovikellon akku?

Käytä mukana toimitettua USB-kaapelia ja 5V 1A -laturia. Kytke se ovikellon latausporttiin. Lataa täyteen ennen ensimmäistä käyttöä. Sulje USB-suojus kunnolla latauksen jälkeen.

Onko ovikello vedenkestävä?

Kyllä, sen suojausluokka on IP65, mikä suojaa vesisuihkuilta. Varmista, että kaikki portit on suljettu kunnolla jokaisen käytön jälkeen.

Kuinka nollata ovikello?

Poista takana oleva kumisuojus, työnnä ohut esine (kuten mukana toimitettu neula) Reset-painikkeeseen, kunnes kuulet piippauksen. LED vilkkuu punaisena, voit sitten tehdä pariliitoksen uudelleen.

Kuinka säätää soittokellon äänenvoimakkuutta?

Sovelluksessa mene kohtaan 'Ovikellon asetukset', valitse haluttu äänenvoimakkuus ja soittoääni. Ota käyttöön painamalla soittokellon Reset-painiketta kahdesti ja sitten ovikellon painiketta.

Voinko käyttää ovikelloa ilman sovellusta?

Ovikello toimii soittokellon kanssa ilman sovellusta. Kaikkien toimintojen (kamera, ilmoitukset älypuhelimeen, asetukset) hyödyntämiseen sovellus kuitenkin tarvitaan.

Mitä SD-korttia voin käyttää tallennukseen?

Aseta microSD-kortti (ei sisälly toimitukseen) ovikellon takana olevaan paikkaan. Kortti mahdollistaa liiketunnistusvideoiden tallentamisen.

Onko ovikello yhteensopiva älykotijärjestelmien kanssa?

Se toimii Hama Smart Home -sovelluksen kautta, eikä ole suoraan yhteensopiva muiden älykotijärjestelmien kanssa. Se käyttää WiFi 2,4 GHz:ää ja omaa radiolinkkiä soittokelloa varten.

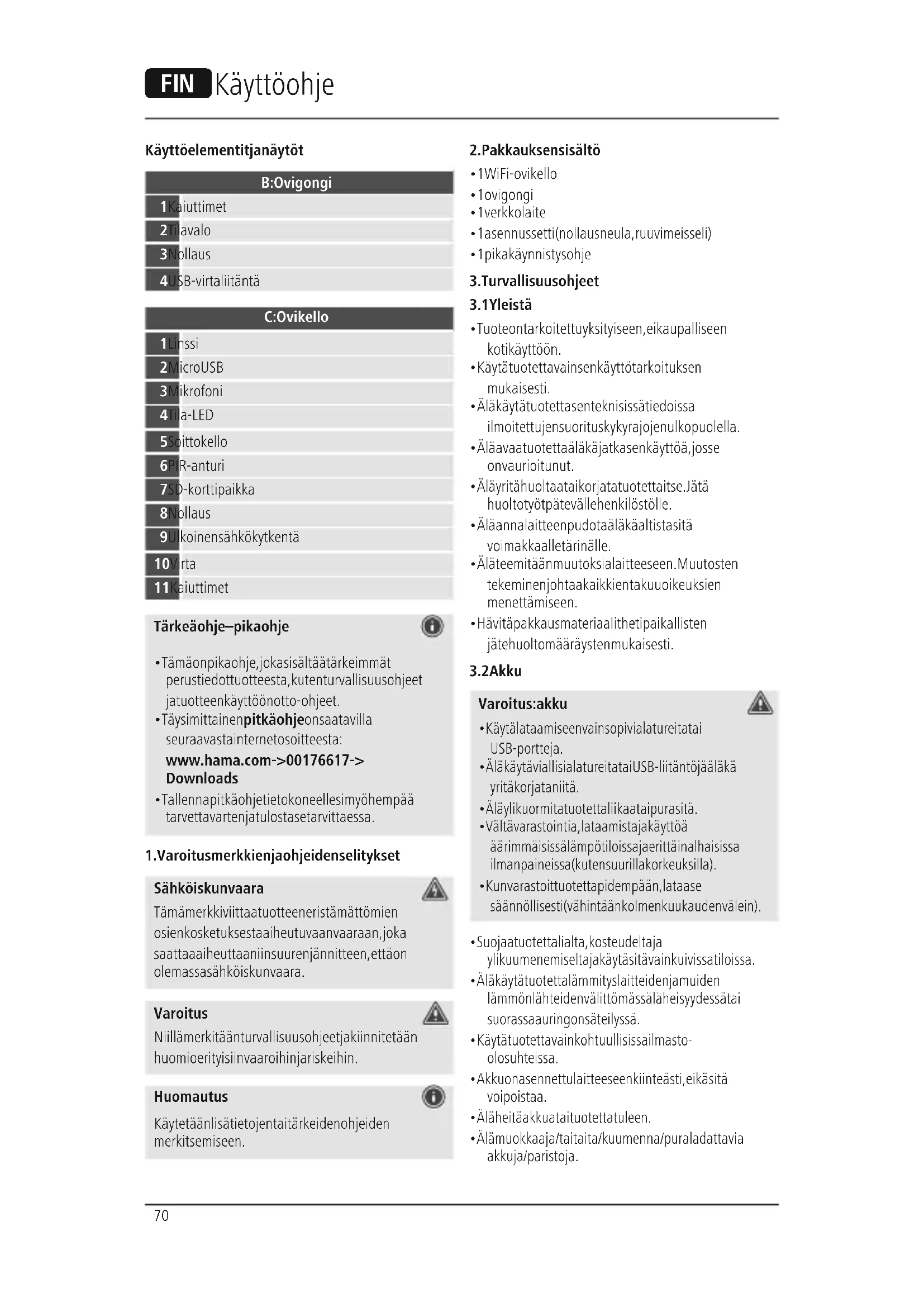

KÄYTTÖOHJE 176617 HAMA

Käyttöelementitjanäytöt

B:Ovigongi

1Kaiuttimet

2Tilavalo

3Nollaus

4USB-virtaliitäntä

C:Ovikello

1Linssi

2MicroUSB

3Mikrofoni

4Tila-LED

5Soittokello

6PIR-anturi

7SD-korttipaikka

8Nollaus

9Ulkoinensähkökytkentä

10Virta

11Kaiuttimet

Tärkeäohje-pikaohje

• Tämäonpikaohje, jokasisältäätärkeimmät perustiedottuotteesta, kutenturvallisuusohjeet jatuotteenkäyttöönotto-ohjeet.
• Täysimittainenpitkäohjeonsaatavilla seuraavastainternetosoitteesta: www.hama.com->00176617-> Downloads
• Tallennapitkäohjetietokoneellesimyöhempää tarvettavartenjatulostasetarvittaessa.

1. Varoitusmerkkienjaohjeidenselitykset

Sähköiskunvaara

Tämämerkkiviittaatuotteeneristämättömien osienkosketuksestaaiheutuvaanvaaraan, joka saattaaaiheuttaaniinsuurenjännitteen, ettäon olemassasähköiskunvaara.

Varoitus

Niillämerkitäänturvallisuusohjeetjakiinnitetään huomioerityisiinvaaroihinjariskeihin.

Huomautus

Käytetäänlisätietojentaitärkeidenohjeiden merkitsemiseen.

2. Pakkauksensisältö

• 1WiFi-ovikello
• 1ovigongi
• 1verkkolaite
• 1asennussetti(nollausneula,ruuvimeisseli)
• 1 pikakäynnistysohje

3.Turvallisuusohjeet

3.1Yleistä

• Tuoteontarkoitettuyksityiseen, eikaupalliseen kotikäyttöön.
• Käytätuotettavainsenkäyttötarkoituksen mukaisesti.
• Äläkäytätuotettasenteknisissätiedoissa ilmoitettujensuorituskykyrajojenulkopuolella.
• Äläavaatuotettaäläkäjatkasenkäyttöä,josse onvaurioitunut.
• Äläyritähuoltaataikorjatatuotettaitse.Jätä huoltotyötpätevällehenkilöstölle.
• Äläannalaitteenpudotaäläkäaltistasitä voimakkaalletärinälle.
• Äläteemitäänmuutoksialaitteeseen.Muutosten tekeminenjohtaakaikkientakuuoikeuksien menettämiseen.
• Hävitäpakkausmateriaalithetipaikallisten jätehuoltomääräystenmukaisesti.

3.2Akku

Varoitus:akku

- Käytälataamiseenvainsopivialatureitatai USB-portteja.

- ÄläkäytäviallisialatureitataiUSB-liitäntöjääläkä yritäkorjataniitä.

- Äläylikuormitatuotettaliikaataipurasitä.

• Vältävarastointia, lataamistajakäyttöä äärimmäisissälämpötiloissajaerittäinalhaisissa ilmanpaineissa (kutensuurillakorkeuksilla).

- Kunvarastoittuotettapidempään, lataase säännöllisesti (vähintäänkolmenkuukaudenvälein).

• Suojaatuotettialalta, kosteudeltaja ylikuumenemiseltajakäytäsitävainkuivissatiloissa.
• Äläkäytätuotettalämmityslaitteidenjamuiden lämmönlähteidenvälittömässäläheisyydessätai suorassauringonsäteilyssä.
• Käytätuotettavainkohtuullisissailmastoolosuhteissa.
• Akkuonasennettulaitteeseenkiinteästi, eikäsitä voipoistaa.
• Äläheitäakkuataituotettatuleen.
• Älämuokkaaja/taitaita/kuumenna/puraladattavia akkuja/paristoja.

3.3Verkkolaite

Sähköiskunvaara

• Äläavaatuotettaäläkäjatkasenkäyttöä,josse onvaurioitunut.
• Äläkäytätuotetta, josAC-sovitin, sovittimen johtotaivirtajohtoonvaurioitunut.
• Äläyritähuoltaataikorjatatuotettaitse.Jätä huoltotyötpätevällehenkilöstölle.

Varoitus

• Kytketuotevainhyväksyttyynjajulkiseen sähköverkoonliitettyynpistorasiaan. Pistorasian täytyysijaitatuotteenlähelläjaollahelposti saavutettavissa.
• Irrotatuotesähköverkostavirtakaisimen avulla.Joskatkaisintaeiole,irrotaverkkojohto pistorasiasta.
• Huomioimonipistorasioidenyhteydessä, että liitetytlaitteeteivätylitäsallittua kokonaisottotehoa.
• Irrotatuotesähköverkosta, josetkäytäsitä pidempäänaikaan.

- Suojaatuotettialalta, kosteudeltaja ylikuumenemiseltajakäytäsitävainkuivissa tiloissa.

- Tuotesoveltuukäytettäväksivainsisätiloissa.

- Äläkäytätuotettakosteassaympäristössäläkä annavedenroiskuasenpälle.

- Älätaitataipuristajohtoa.

3.4Erityisiäohjeitatuotettavarten

Ohje:vesitiiviys

• KotelointiluokkalIP65suojaaovikelloariittävästi vedeltäjamahdollistaakäyttämisenmyös vesisateella.IP65suojaakaikistakulmista tulevaltavesisuihkulta.Huolehdi,ettäkaikki litännätonsuljettu,joslaitejoutuuveden kanssakosketuksiin.

• SuljeUSB-liitäntälatauksenjälkeenhuolellisesti senvarmistamiseksi, ettätuoteonvesitiivis.

• Äläasennatuotettapaikkoihin, joidenalapuolella voioleskellaihmisiä.
  • Tarkistaennenasentamistaseinänsopivuus kiinnitettävällepainollejavarmista,ettei asennuskohdassaoleseinänsisälläsähkö-eikä vesi-,kaasu-taimuitajohtoja.

• Noudatavoimassaoleviatietosuojaohjeitaennen tuotteenasentamistajasitäkäytettäessä.
• Kunnioitatoistenyksilön-jaomistusoikeutta. Älä kuvaamuitahenkilöitäkameralla.
• Kunnioitakuvatessajokaisenoikeuttamäärätä itsensävalo-javideokuvaamisesta.
• Mikälituotteenliittämisessäverkkovirtaanon ongelmia,käännysähkömiehenpuoleen.

4.Teknisettiedot

4.10vikellonteknisettiedot

Virransyöttö akunlataus(USB)	5V1A=
Virransyöttö verkkovirta	12–24VAC
Taajuuskaista2,4GHz
Suurinmahdollinen lähetysteho	100mW

Taajuuskaista433,92MHz
Suurinmahdollinen lähetysteho	10 mW

Tiedotasetuksen(EU)2019/1782 mukaan

Tavaramerkki,kaupparekisterinumero,osoite	Hama,HRA12159,DresdnerStr.9,D-86653Monheim,Saksa
MallitunnusGTA92-0501000EU
Tulojännite100–240V
Tulovaihtovirta-taajuus	50/60Hz
Antojännite/antovirta/antoteho	5,0VDC/1,0A/5,0W
Keskimääräinentehokäytössä	73,6%
Tehovähäisessäkuormituksessa(10%)	63,9%
Tehontarvenollakuormituksessa	0,09W

4.20vigonginteknisettiedot

Virtalähde5V1A

Taajuuskaista433,92MHz

5.Asennus

5.1 Paristokäyttö

• Asennapidikesopivaanpaikkaan.
• YhdistäoheinenUSB-johtoovikellon latausliittimeenjasopivaanpistorasiaan.Lataa ovikellotäyteen.
- Asetaovikellopidikkeeseenjakiinnitäse paikoilleenruuvilla.

5.2 Verkkokäyttö(valinnainen)

• Pujotavaihtovirtalähteenjohto(AC12–24V) pidikkeensuorakulmaisenaukonläpijaasennase sopivaanpaikkaan.
• Kiinnitäjohtokuvatullatavalla(katso kytkentäkaavioA).
• Asetaovikellopidikkeeseenjakiinnitäse paikoilleenruuvilla.

6. Käyttöönottojakäyttö

Näinhelppoaseon: sovelluksenlataaminen

• LataaHamaSmartHome(Solution)-sovellus AppleAppStorestataiGooglePlaysta.
  • AvaaHamaSmartHome(Solution)-sovellus
• Ensikäyttäjänäsinunonrekisteröidyttäväja luotavauusitili. Mikälisinullaonjotili, kirjaudu sisäänkirjautumistiedoilla.
• Seuraasovelluksenohjeita.

Huomautus

Löydätyksityiskohtaisen

HamaSmartHome(Solution)-sovelluksen

kuvauksenjasentäydentoimintalaajuuden sovellusoppaastammeosoitteesta:

www.hama.com Tuotenumero Lataukset Sovelluksenkäyttöohje

Ovigongi

• Painanollauspainiketta(3)yhdistääksesiovigongin ovikelloon.
  • OvigonginLED(2)alkaavilkkua.
  • Painalopuksiovikellonsoittokelloa(5).
• OvigonginonnytyhdistettyovikelloonjaLED(2) palaajatkuvasti.

Soittoäänenvahvuudenasettaminen

• Navigoisovelluksessavälilehdelle"Kellon asetukset".
• Asetahaluamasiäänenvoimakkuusjahaluttu ovigongi.
  • Painaovigonginnollauspainiketta(3).
  • OvigonginLED(2)alkaavilkkua.
• Painasoittokelloa(5).
• Asetusotetaankäyttöön.

Huomautus

Kännykänsoimisenvarmistamiseksieitätsaa asettaaäänettömälle/värinälle.

Huomautus:yhdistämisenuudelleen käynnistäminen

Poistaensinovikellontakasivullaolevakuminen suoja. Painanytneulallataimuullakapealla välineellänollauspainikettaniinkauan, kunnes kuuletmerkkiäänen. KunLEDalkaavilkkua punaisenavoityrittääyhdistämistäuudelleen.

7.Hoitojahuolto

Huomautus

Irrotatuotesähköverkostaennenpuhdistamistaja jossitäeiaiotakäyttääpitkäänaikaan.

• Puhdistatuoteainoastaannukattomalla, kevyesti kostutetullaliinalla,äläkäytävoimakkaita puhdistusaineita.
• Varmista,etteituotteeseenpääsevettä.

8.Vastuuvapauslauseke

HamaGmbH&CoKGeivastaamillääntavalla vahingoista,jotkajohtuvatepääasianmukaisesta asennuksestajatuotteenkäytöstätaikäyttöohjeenja/taiturvallisuusohjeidenvastaisestatoiminnasta.

9.TiedotHF-altistuksesta

TämälaitetäyttääEU-vaatimuksetväestön sähkömagneettisillekentillealtistumisen rajoittamisestasujojaamalla. LaitevastaaHF-erittelyjäsikäli,kunsitäkäytetään 20cm:netäisyydelläkehosta.

10.Vaatimustenmukaisuusvakuutus

HamaGmbH&CoKGvakuuttaa, ettäradiolaitetyppi[00176617]on direktiivin2014/53/EUmukainen.EU-vaatimustenmukaisuusvakuutuksen

täysimittainentekstionsaatavillaseuraavassa internet-osoitteessa:

www.hama.com->00176617->Downloads.
