Tuotetyyppi	Akkukäyttöinen epäkeskohiomakone
Merkki	Scheppach
Malli	COS12520ProS
Virtalähde	Litiumioniakku 20 V (ei sisälly)
Nimellisnopeus	10 000 min⁻¹
Hiomalautasen halkaisija	125 mm
Hiomapaperin kiinnitys	Itsetarttuva järjestelmä (Velcro)
Paino	1,1 kg
Hiomatyyppi	Kuivahionta
Yhteensopivat materiaalit	Puu, muovi, metalli, kitti, lakatut pinnat
Äänenpainetaso (LpA)	76 dB(A)
Äänitehotaso (LWA)	87 dB(A)
Tärinä (ah)	9,5 m/s²
Tärinän epävarmuus K	1,5 m/s²
Pölynkeräys	Pölypussi mukana, voidaan liittää ulkoiseen pölynimuriin
Kytkimet	Käynnistys (vasen) ja pysäytys (oikea) erilliset
Kulutustarvikkeet	Hiomapaperit
Varastointilämpötila	5 °C - 30 °C
Toimituksen sisältö	1 hiomakone, 3 hiomapaperia, 1 pölypussi, 1 käyttöohje

Usein kysytyt kysymykset - COS12520ProS SCHEPPACH

Kuinka vaihdan hiomapaperin?

Poista akku turvallisuussyistä. Hiomapaperi kiinnitetään tarrakiinnityksellä: vedä vanha irti ja aseta uusi hiomalautaselle.

Kuinka liitän pölypussin?

Työnnä pölypussin putki laitteen takana olevaan imuliitäntään. Irrota vetämällä pussia. Voit myös liittää ulkoisen pölynimurin samaan liitäntään.

Minkä akun kanssa tätä hiomakonetta käytetään?

Hiomakone toimii Scheppach-merkin 20 V litiumioniakulla. Akku ei sisälly toimitukseen.

Kuinka puhdistan laitteen?

Irrota akku aina ennen puhdistusta. Käytä kosteaa liinaa ja mietoa saippuaa. Älä koskaan käytä voimakkaita puhdistusaineita äläkä päästä vettä laitteen sisään. Puhdista ilmanvaihtoaukot säännöllisesti paineilmalla.

Mitä teen, jos hiomakone ei käynnisty?

Tarkista, että akku on ladattu ja asennettu oikein. Jos ongelma jatkuu, kytkin tai moottori voi olla viallinen; ota yhteys asiakaspalveluun.

Mitä lisävarusteita on saatavilla?

Voit käyttää eri karkeusasteisia hiomapapereita, jotka sopivat puun, metallin, muovin jne. hiontaan. Vain alkuperäiset Scheppach-lisävarusteet ovat suositeltavia.

Voiko hiomakonetta käyttää kosteilla pinnoilla?

Ei, hiomakone on suunniteltu vain kuivahiontaan. Kosteus lisää sähköiskun vaaraa ja voi vahingoittaa laitetta.

Kuinka hiomakone säilytetään?

Säilytä kuivassa, pakkaselta suojatussa paikassa lasten ulottumattomissa. Ihanteellinen lämpötila on 5 °C - 30 °C. Käytä alkuperäistä pakkausta jos mahdollista.

Mikä on tämän tuotteen takuu?

Scheppach takaa laitteen laillisen takuuajan vastaanotosta alkaen. Vialliset osat materiaali- tai valmistusvirheestä johtuen vaihdetaan ilmaiseksi. Työkustannukset ovat ostajan vastuulla.

Kuinka laite hävitetään käyttöiän päätyttyä?

Älä hävitä laitetta kotitalousjätteen mukana. Noudata WEEE-direktiiviä ja toimita se hyväksyttyyn keräyspisteeseen sähkö- ja elektroniikkalaitteiden kierrätystä varten.

KÄYTTÖOHJE COS12520ProS SCHEPPACH

Lintlihvija ja trummelihvija ohutusjuhised

Juhis! Lulitage kasilihija alati enne materjaliga kok-kupuudet sisse ja juhtige seade alles siis tddetaili juurde.

Seadme sisselulitamine:

Lukake aku (ei sisaldu tarnekomplektis) seadmele. Seadme vasakul kuljel asub SISSE-luliti (1). Vajutage seadme sisselulitamiseks SISSE-lulit (1).

Seadme valjalulitamine:

Lukake tolmukoti (2) toru imuotsakule (6).

Väljavötmine:

Tömmake tolmukott (2) imuotsakult (6) maha.

Alternatiivelt saab tolmukoti asemel kinnitada imuotsaku kulge ka imuvooliku.

Laitteessa olevien symbolien selitys

Tassä käytöoppaassa olevien symbolen käytön tarkoituksena on kiinnittä huomiosi mahdollisin riskeihin. Turvallisuusmerkit ja selitykset on ymmärrettä varkalleen oikein. Varoitukset itsessän eivät poista riskejä eivatka korvaa onnetto muuksien ehkäisyyn tarvittavia toimenpiteita.

	Varoitus - Lue käytöohje vähentäaksesi loukkaantumisriskiä.
	Käytä kuulosuojaimia. Melu voi aiheuttaa kuulovamman.
	Käytä hengityssuojainta. Kun työstetään puuta ja muita materiaaleja, voi muodostua terveydelle Haitallista pölyä. Asbestia sisäläviä materiaaleja ei saa työstää!
	Käytä suojalaseja. Työskentlyn aikana syntyvät kipinät tai laitteesta sinkoilevat sirpaleet, lastut ja pöly voivat aiheuttaa sokeutumisen.
	Käytä suojakäsineitä.

Sisallysluettelo: Sivu:

1. Johdanto 91
2. Laitteen kuvaus (kuva 1, 2) 91
   3.Toimituksen sisaltoo 91
3. Määräystenmukainen käytö 91
4. Yleiset turvallisuusohjeet 92
5. Tekniset tiedot 94
6. Purkaminen pakkauksesta 94
7. Kayttöön ottaminen 95
8. Puhdistus 95
9. Varastointi 95
10. Huolto 96
11. Havittaminen ja kierratys 96
12. Ohjeet hairioiden poistoon 96

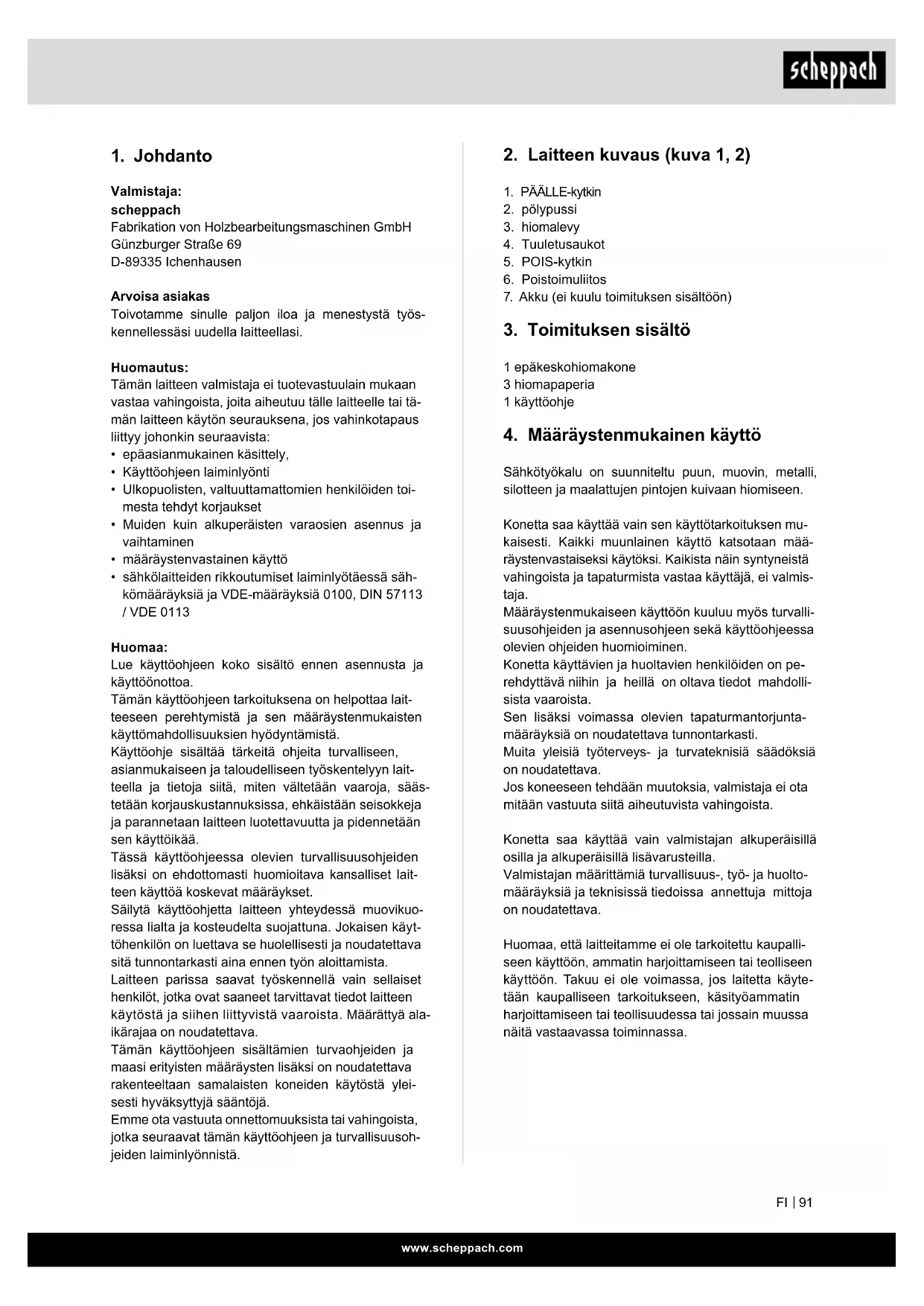

1. Johdanto

Valmistaja:

scheppach

Toivotamme sinulle paljon iloa ja menestysta tyoskennellessasi uudella laitteellasi.

Huomautus:

Täm laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu talle laitteelle tai täm laitteen kayton seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epaasianmukainen käsittely,
  Käytöohjeen laiminlyonti
• Ullkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset
• Muiden kuin alkuperäisten varaosien asennus ja vaihtaminen
• märäystenvastainen käytö
  sahkolaitteiden rikkoutumiset laiminlyotaaessa sah-komaraarayksi ja VDE-maarayksi 0100, DIN 57113 /VDE 0113

Huomaa:

Lue käyttoohjeen koko sisälto ennen asennusta ja käyttoönottoa.

Tämän käyttoohjeen tarkoituksena on helpottaa laitteeseen perehymistä ja sen märäystenmukaisten käyttomahdollisuuksien hyödyntämista.

Käyttoöhje sisältaa tärkeita ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten valtetaan vaaroja, saastetaan korjauskustannuksissa, ehkaistaan seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetaan sen käytöikä.

Tässä käyttoehjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset laitteen käyttoa koskevat märäykset.

Säilytä käyttoohjetta laitteen yhteydessa muovikuoressa liaita ja kosteudelta suojattuna. Jokaisen käytöhenkilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista.

Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytösta ja sihen liittyvista vaaroista. Märättyä alaikärajaa on noudatettava.

Tāmān kāyttöohjeen sisāltāmien turvaohjeden ja maasi erityisten māräysten lisäksi on noudatettava rakenteeltaan samalaisten koneiden kāytostä yleisiesti hyväksyttyja saantöja.

Emme ota vastuuta onnettomuksista tai vahingoista, jotka seuraavat taman kayttoohjeen ja turvallisuusohjeiden laiminlyonnista.

2. Laitteen kuvaus (kuva 1, 2)

1. PÄÄLLE-kytkin
2. polypussi
3. hiomalevy
4. Tuuletsaukot
5. POIS-kytkin
6. Poistoimuliitos
7. Akku (ei kuulu toimituksen sisältöön)

3. Toimituksen sisälto

1 epakeskohiomakone
3 hiomapaperia
1 käytööhje

4. Määräystenmukainen käytto

Sähkötyokalu on suunniteltu puun, muovin, metalli, silotteen ja maalattujen pintojen kuivaan biomiseen.

Konetta saa kayttäa vain sen kayttötarkoituksen mu-kaisesti. Kaikki muunlainen kayttö katsotaan mä-raystenvastaiseksi kaytoksi. Kaikista nain syntyneistä vahingoista ja tapaturmista vastaa kayttäja, ei valmistaja.

Märäystemmukaiseen käyttoön kuuluu myös turvallisusohjeiden ja asennusohjeen sekä käyttoohjeessa olevien ohjeiden huomioiminen.

Konetta käytävien ja huoltavien henkilöiden on pe-rehdyttävänihin ja heillä on oltava tiedot mahdolissista vaaroista.

Sen lisaksi voimassa olevien tapaturmantorjuntamäräyksiä on noudatettava tunnontarkasti.

Muita yleisiä työterveys- ja turvateknisä saadoksia on noudatettava.

Jos koneeseen tehdäan muutoksia, valmistaja ei otamitaan vastuuta siitä aiheutuvista vahingoista.

Konetta saa kayttä vain valmistajan alkuperäisillä osilla ja alkuperäisillä lisavarusteilla.

Valmistajan märittämiä turvallisuus-, työ- ja huolto-märäyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava.

Huomaa, etta laitteamme ei ole tarkoitetu kaupalliseen kayttoon, ammatin harjoittamiseen tai teolliseen kayttoon. Takuu e ole voimassa, jos laitetta kayteaan kaupalliseen tarkoitukseen, kasityoammatin harjoittamiseen tai teollisuudessa tai jossain muussa naita vastaavassa toiminnassa.

5. Yleiset turvallisuusohjeet

VAROITUS

Lue kaikki turvallisuusohjeet, ohjeet, kuvaukset ja tekniset tiedot, jotka ovat tamän sahkötyokalun ohessa.

Laiminlyönnet seuraavien ohjeiden noudattamisessa voivat aiheuttaa sahköiskun, tulipalon ja/taivakavia vammoja.

Sälytä kaikki turvallisuusohjeet ja muut ohjeet myohempää tarvetta varten.

Turvallisuusohjeissa käytety termi "sähkötyokalu" tarkoittaa verkkovirralla toimivia sähkötyokaluja (joisa on virtajto) ja akkukaytöisiä sähkötyokaluja (ilman virtajtoa).

1) Tyopaikan turvallisuus
a) Pida tyopaikka siistina ja hyvin valaistuna. Epajarkestys ja huono/puuttuva valaistus tyoalueilla voi aiheuttaa onnettomuuksa.
b) Alä työskentele sahkötyokalulla rajähdysvaarallissessa ympäristössa, jossa on palavia nestseltä, kaasuja tai polyjä. Sähkötyokalut muodostavat kipinoitä, jotka voivat sytyttä polyn tai hóryt.
c) Pida lapset ja muut henkilot loitolla sahkötyokalusta, kun kaytät sita. Jos huomiosi kiinnittyy muaille, voit menettä laitteen hallinnan.
2) Sahkoturvallisuus
a) Sähkötyokalun liitantäpistokkeen tāytyy sopa pistorasian. Pistoketta ei saa muuttaa millän tavalla. Alä kayta mitän sovitinpistoketta yhdessä suojamaadoitettujen sähkötyokaljen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasian, sähköiskun vaara on pienempi.
b) Välta vartalon kosketusta maadoitettuihin pintoihin, kuten putkiin, lammittimiin, uuneihin ja jäkaappeihin. Sahköiskun vaara kasvaa, kun vartalosi on maadoitettu.
c) Pida sahkotyokalu loitolla sateesta tai kosteudesta. Veden paasy sahkolaitteeseen lisaa sahkokiiskun vaaraa.
d) Älä käytä johtoa vaärin esim. sahkötyokalun Kantamiseen ja ripustamiseen, aläkä irrota pistoketta pistorasiasta vetamälla johdosta. Pidä johto loitolla kuumuudesta, öljysta, terävista reunoista tai likkuvista laitteen osista. Kun joht on vioittunut tai kierteellä, sahköiskun vaara on suurempi.
e) Kun kaytā sāhkötyokaluaulkona, kayta vain sellaista jatkojohtoa, joka on hyväksytty ukkäyttoen. Ulkokäyttoon hyväksytyn jatkojohdon kayttäminen vahentaa sahköiskun vaaraa.

f) Jos sahkötyokalun kayttökosteassa ympäristöss ei voi välttä, kaytä vikvirtasuojakytkintä. Vikvirtasuojakytkimen kayttö vahentäa sahköiskun vaaraa.
3) Ihmisten turvallisuus
a) Ole aina tarkkaavainen, toimi varovaisesti ja menettele järkevästi sahkötyokalua käyttaessäsi. Älä käytä sahkötyokalua, jos olet vasynyt taiJos olet huumaavien aineiden, alkoholin tai läkkeiden vaikutuksen alaisena. Huomion herpaantuminen hetkeksikin sahkötyokalua kaytettäessä voj johtaavakaviin vammautumisiin.
b) Kaytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarustuksen, kuten polynaamarin, liukuestepohjaisten turvajalkineiden, suojakypärän tai kuulosuojaïmien käytto sahkökalulla tehtäviista toistä rippuen vahentaa vamautomisvaaraa.
c) Estā tahaton käytöänotto. Varmista, etta sahkötyokalu on kytketty pois ennen kuin kyktet virransyöton paälle, ennen kuin otat laitteen käteesi tai alat kantaa sitä. Jos sahkötyokalua kantaessasi pidat sormiasi kytkimellä tai laite on jo kykttynä paälle, kun se kyktään viransyötoön, seurauksena voi olla onnettomus.
d) Poista sātötyokalut tai ruviavaimet ennen kuin kytket sahkötyokalun paälle. Pyorivassa laitteen osassa oleva tyokalu tai avain voi aiheuttaa vammoja.
e) Välta epanormaaleja vartalon asentoja. Varmista,etta seisotukevasti ja sailytataina tasapainon.Nain pidat sahkötyokalun paremmin hallinnassa myos odottamattomissa tilanteissa.
f) Käytä sopivaa vaatetusta. Älä pidä paälläsi lian valjiä vaatteita tai koruja. Pida hiuksesi, vaatteesi ja käsineesi loitolla likkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni likkuviin osin.
g) Jos polynimu- ja -keräyslaitteet voidaan asentaa, varmista, etta ne on liitetty ja niitta kaytetaan oikein. Polyn poistoimulaitteen kaytollavoidaan vahentaa polysta aiheutuvia vaaroja.
h) Äla tuudittaudu katteettomaan turvallisu-dentunteeseen aläka poikkea sahkötyokalu-jen turvamärayksista vaikka olisit jo harjaantunut sahkötyokalun käytäj. Huolimattomuus laitteen kasittelyssa voi jo sekunnin murto-osassa johtaavakaviin vammoin.
4) Sahkötyokalun kayttö ja käsittely
a) Älä ylikuormita sahkötyokalua. Käytä työssä sitä varten tarkoitettua sahkötyokalua. Sopi-valla sahkötyokalulla työskenetlet paremmin ja turvallisemmin ilmoitetulla tehoalueella.

b) Älä käytä sahkötyokalua, jonka kytkin on viallinen. Sähkötyokalu, jota ei voi kytkeä asianmu-kaisesti paälle tai pois pälta, on vaarallinen ja se täytyy korjata.
c) Vedä pistoke irti pistorasiasta ennen laitteen säätöä, lisavarusteiden vaihtoa tai laitteen pois laittoa. Nämä varotoimenpiteet estavat sahkötyokalun tahattoman käynnistymisen.
d) Säilytä käytämattömi sähkötyokaluja lasten ulottumattomissa. Älä anna laitetta sellaisten ihmisten käyttoön, jotka eivat ole perehntyneet kyseiseen laitteeseen tai jotka eivat ole luke- neet naita ohjeita. Kokemattomien henkilöiden käytössa sahkötyokalut ovat vaarallisia.
e) Hoida sahkötyokaluja huolellisesti. Tarkasta, etta liikkuvat osat toimivat moitteetomasti ja jumittumatta ja etteivat osat ole murtuneet tai vaurioituneet niin, etta sahkötyokalun toiminta vaarantuu. Korjauta vialiset osat ennen laitteen kaytöa. Monien onnettomuuksien taustalla on sahkötyokalujen huono huolto.
f) Pida leikkutyokalut teravina ja puhtaina. Huolellisesti hoidetut leikkutyokalut, joissa on teravat leikkuureunat, juuttuvat vahemman ja ovat kevyemmin ohjailtavissa.
g) Käytä sahkötyokalua, lisavarusteita, käytötyokaluja jne. näden ohjeiden mukaisella tavalla. Huomioi tällöin työolosuhteet ja suoritettava tehtäv. Sähkötyokalujen käytö muhun kuin nille maäritettyihin käytötarkoituksiin voj johtaa vaarallisiin tilanteisiin.
h) Pida tartuntapinnat kuivina, puhtaina sekä oljyttomina ja rasvattomina. Sahkótyokalun kaytto ja hallinta odottomatta tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita.
5) Huolto
a) Korjauta sahkotyokalu vain patevall ammat-tihenkiloll ja kaytaen vain alkuperaisi va-raosia. Nain varmistetaan sahkotyokalun pysyminen turvallisena.

LISATURVALLISUUSOHJEET

Nauhahiomakoneen ja rumpuhiomakoneen turvallisuusohjeet

Pitele sahkotyokalua eristetyista tartuntapinnoista, koska hiomapinta voi koskea laitteen omaan liitantajohtoon. Jannitetta johtavan johdon vahingoittuminen voi tehdä myos metalliset laitteen osat jannitteellisiki saiaeuttaa sahkokiskun.

Kasihiomakoneen laitekohtaiset turvallisuusohjeet

• Varoitus! Myrkylliset hóryt! Työstön aikana muodostuvat Haitalliset / myrkylliset polyt vaarantavat käyttohenkilön tai lahella olevien henkilöiden terveyden.
• Varoitus! Polysta aiheutuva vaara! Yhdista laite sopivaan ulkoiseen polyn poistoimulaitteeseen, kun laitteella tyostetaa n pitkakestoisesti puuta ja erityisesti silloin, kun tyostetaa n materiaaleja, joden katsittelyssa muodostuu terveydelle vaarallisia polyja. Kaytasa suojalaseja ja polysuojanaamaria!
• Varmista riittavä tuuletus, kun tyostät muoveja, maaleja, lakkaa jne.
• Alä käsitte materiaaleja tai työstettäviä pintoja liuotinaineptoisille nestsellä.
• Alä työsta kostutettuja materiaaleja tai kosteita pintoja.
  Välta lyijya sisaltavien maalien tai muiden tervey-delle Haitallisten materiaalien hiomista.
• Asbestia sisaltavia materiaaleja ei saa tyostä. Asbesti on karsinogenei eli syovalle altistava aine.
  Välta koskettamista pyörivään hiomapaperiin.
• Käytä laitetta vain, kun hiomapaperi on asetetu.
• Alä koskaan käytä laitetta epatarkoituksenmukaisesti ja käytä sitä vain alkuperäisten osien / lisarvikkeiden kanssa. Muunlaisten kuin käyttoohjeessa suosittelujen osien tai lisarvikkeiden käytto voimerkita loukkaantumisvaaraa.
• Laitteen on oltava aina puhadas ja kuiva, eikä siinä saa olla öljy-tai rasvatahoja.
• Käytä sahkötyokalua vain kuivaan hiomiseen. Jos sahkötyokaluun pääsee vetta, sahköiskun vaa ra kasvaa
• Varmista, että kipinointi ei aiheuta vaaraa kenellekään. Poista palavat materiaalit laheltä. Metallia hiottaessa esiintyy kipinointiä
• Huomio, tulipalovaara! Välta hiottavan materiaaalin ja biomakoneen ylikuumentumista. Tyhjennä polysällö alna ennen tyotaukoja. Polypussisa, mikrosuodattimessa, paperipussisa (tai suodatinpussisa tai polynimurin suodattimessa) oleva hiomapoly voi epasutuisissa olosuheissa, kuten metallien himisessa syntyvän kipinoinnin yhteydessä, syttyä palamaan. Vaara on olemassa erityisesti silloin, kun hiomapoly sekoittuu maali- ja polyuretaanijäänteisiin tai muihin kemialsiin aineisin ja hiottava materiaali on pitkäään kuuma.
• Puhdista sahkötyokalun tuuletusaukot sānnöllisesti. Moottorin puhallin vetää polyä koteloon ja metallipölyn kertyminen voi aiheuttaa sahkövirtaan liittyvä vaaroja.

• Pida sahkötyokalusta kiinn molemmin käsint työkentelyn aikana ja huolehdi vakaasta asennosta. Sähkötyokalun ohjaaminen tapahtuu kah-della kädellä turvallisemmin.

• Odota, etta sahkötyokalu on pysahtynyt kokonaan, ennen kuin lasket sen alas.

• Kiinnitä työkappale. Kiinnityslaitteilla tai ruuvi-penkillä kiinnitetty työkappale on turvallisemmin paikoillaan kuin kädessä pidetty.
• Akun vauroituessa taiJositkasiittellan vairin,voisiä lahteahyj. Huolehdiraikkaan ilman saannista ja hakeudu laakarin hoitoon, jos ilmenee oireita.Hoyryt voivat arsytttae hengitystteita.
• Alä avaa akkua. Vaarana oikosulku.
• Akku voi vauroitua teravistë esineista, kuten esim. nauloista tai ruuvitaltoista, tai ulkoisen voiman vaikutuksesta. Seurauksena voi olla si-säinen oikosulku ja akku voi syttyä palamaan, savuta, rajähtää tai ylikuumeta.
• Käytä akkua vain valmistajan tuotteissa. Vain nain on taattua, etta akku ei ylikuormitu.
• Suojaa akku kuumuudelta, esimerkiki jatkuvalta auringonpaisteelta, sekä tulelta, vedeltä ja kosteudelta. Vaarana rajahdys.

Akkua koskevat oheet

Huomioi akun käytööhje

Latauslaitetta koskevat ohjeet

Huomioi latauslaiteen käytööhje.

Varoitus! Täm sahkötyokalu muodostaa kayton aikana sahkomagneettisen kentan. Täm kentta voi joissain olosuhteissa Haitata aktivisten tai passivisten ihonalaisten läkinnallisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vahentamiseksi suosittelemme, etta ihonalaisia läkinnallisia laitteita kayttavat henkilot neuvottelevat laakärinsa kanssa ennen kuin alkavat kayttaa sahkötyokalua.

Jännörsriskit

Kone on rakennettu valmistusajankohdan parhaan kaytettavissa olleen teknisen tiedon ja voimassa olevien turvateknisten märäysten mukaisesti. Siita huo-limatta toissä voi esintyä yksittäisia jäannosriskeja.

Lisaksi kaikista asianmukaisista toimenpiteista huolimatta voi jäljelle jaäda piileviä jäannösriskeja.
- Jäannörsriskit voidaan minimoida noudattamalla käyttoehjeen lisäksi kohdissa "Turvallisuusohjeet" ja "Märäystemmukainen käytö" olevia ohjeita.
Välta koneen tahatonta käytöönottoa.
- Käytä työkalua, jota suositellaan tassä käyttoh jeessa. Nain mahdollistetaan koneen optimaalinen suorituskyky.
- Pida kädet loitolla työalueelta, kun kone on käytössä.

6. Tekniset tiedot

Moottorin jannitteensyött: 20 V

Joutokayntikierrosluku: 10000 min

Suuret laikat: 125 mm

Paino 1,1 kg

Oikeus teknisin muutoksiin pidatetään!

Melu ja tärinä

Varoitus: Melulla voi olla yakavia vaikutuksa terveyteesi. Jos koneen aiheuttama melu on yli 85 dB (A), taytyy kayttta sopivia kuulosuojaimia.

Meluarpot

Aänen tehotoso L_wA 87 dB(A) (EN ISO 3744)

Aaen painetaso L_pA 76 dB(A) (EN ISO 11201)

Epavarmuus K_wal / pA 3 dB(A)

Tärinaarvot

Tärinä a 9,5 m/s²

Epavarmuus K, 1.5 m/s²

7. Purkaminen pakkauksesta

• Aviaa pakkaus ja ota laite varovasti ulos.
• Poista pakkaismateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita. Valitukset on annettava heti kuljettajan tiedoksi. Myöhemmin tehtyä reklamaatioita ei hyväksytä.
• Säilytä pakkausta mahdollisuuksien mukaan takuujan paattymiseen asti.
• Perehdy laitteeseen käyttoohjeen avulla ennen sen käytöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain alkuperäisia osia. Voit ostaa varaosia alueellasi toimivalta alan jalleenmyyjälta.
• Ilmoita tilauksissa laitteesi tuotenumero ja valmistusvuosi.

HUOMIO!

Laite ja pakkausmaterialiaali eivat ole lasten leikkikaluja! Lapset eivat saa leikkia muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

8. Käyttoön ottaminen

HUOMIOI!

Asenna laite ehdottomasti taydellisesti ennen kuin otat sen kayttoon!

Jotta akkuyksikon kaytloika olisi mahdollisimman pitka, pitaa huolehtia siita, etta litiumioniakku ladataan ajoissa uudelleen. Lataaminen on joka tapauksessa tehtavä,Jos havaitset,että akkulaitteen teho laskee.

Huomio! Varmista,etta laite ei on kytketty pois paal-ta ennen kuin se liitetaan virtualahteseen.

Ohje! Kytke käsihiomakone aina pälle ennen kuin se koskee materiaaliin, ja vie laite vasta sen jälkeen työkappaleen pälle.

Laitteen kytkeminen pälä:

Työnnä akku (ei kuulu toimituksen sisältoön) laitteeesen.

Laitteen vasemalla puolella on PÄÄLLE-kytkin (1).

Kytke laite pälle painamalla PÄÄLLE-kytkintä (1).

Laitteen kytkeminen pois päältä:

Laitteen oikealle puolella on POIS-kytkin (5). Kytke laite pois paalta painamalla POIS-kytkintä (5).

polyn poistoimu

Varoitus! Tulipalovaara! Kun tyoskennell aan sahkotyokaluilla, joissa on polynkerayslaatikko tai jotka voidaan yhdistaa polynimurin sisaltavaan polynpistoraitteseen, on olemassa tulipalovaara! Epasuotuisissa olosuheissa, kuten esim. kipinoinnissia, hiottaessa metallia tai puussa olevia metallijaanteita, polypussisa oleva puupoly (tai polynimurin polypssisa oleva poly) voi sytya palamaan. Tama on mahdollista erityisesti siloin, kun puupoly sekoittuu maallijäanteisiin tai muihin kemiallisin aineisiin ja hiottava materialiaali kuumenee pitkan tyoston seurauktena. Sen vuoksi on ehottomasti valttetavhiottavan materialiain ja laitteen ylikumentumista, ja polynkerayslaatikko tai polynimurin polypssi on tyhjennettavaina ennen tyotaukoja.

Käytä polysuojanaamaria!

Varoitus! Poista akku ennen kuin alat suorittaa toi taitteelle.

Polypussi (kuva 1)

Liittäminen:

Työnnä polypussin putki (2) poistoumlitokens (6) pälle.

Pois ottaminen:

Vedä polypussi (2) pois poistoimuliitoksesta (6).

Polypussin sijaan voidaan poistoimuliitokseen kiinnittaa vaihtoehoisesti myos poistoimuletu.

Huomautus: Optimaalisen poistoimitehon varmistamiseksi polypussi (2) on tyhjennettavä ja koputeltava puhtaaksi ajoissa.

Hiomapaperin asettaminen / irrottaminen (kuva 2)

Poista akku ennen kuin alat suorittaa toitä laitteelle.

Asettaminen:

Hiomapaperi voidaan asettaa hiomalevyyn (3) tarra-nauhalla.

Teroitus:

Vedä hiomapaperi yksinkertaisesti irti hiomalevystä (3).

Aineenpoisto ja pinnat:

Aineenpoistoteho ja pinnanlaatu märäytyvät hioma-paperin raekoon mukaan.

Huomaa, etta erilaisten materiaialien tyostamiseen kaytetaan vastaavasti erilaisen raekoon omaavia hi-omapapereita.

9. Puhdistus

Vaara!

Vedä akku irti aina ennen puhdistustöiden suorittamista.

Puhdistus

• Pida suojalaitteet, ilmaraot ja moottorin kotelo niin polyttomana ja puhtaana kuin vain mahdollista. Hankaa laite puhtaalla liinalla tai puhalla se paineilmalla alhaisella paineella puhtaaksi.
• Suosittelemme, etta laite puhdistetaan heti jokaisen kayttokerran jälkeen.
• Puhdista laite saannollisesti kostealla liinalla ja vahaisellmaarallsaupaa. Alä kayta puhdistus-tai liuotinaineita; ne voivat vahingoittaa laitteen muoviosia.Pidhuoli sitta, ettei laitteen sisaoosi pase vetta.Veden paasy sahkolaitteeseen lisaa sahkokun vaaraa.

10. Varastointi

Varastoi laitetta ja sen lisavarusteita pimeaissa, kuivassa ja jaatymiseltu suojatussa paikassa niin, etta se onlasten ulottumattomissa. Optimaalinen varastointilampotila on 5 - 30 ^ C .Sailyta tyokalua alkuperaisssa pakkauksessaan. Peita tyokalu suojataksesisi polyta tai kosudelta.Sailyta kaytttohje tyokalun laheisyydessa.

11. Huolto

Laitteen sisällä ei ole muita huollettavia osia.

Huoltotietoja

Huomaa, etta täm tuotteen seuraavat osat altistuv katkynmukaiselle ja luonnolliselle kulumiselle tai etta seuraavia osia tarvitaan kuluvina materiaaleina. Kuluvat osat*: Hiomapaperi

• eivat valttamatta sisally toimitukseen!

12. Havittäminen ja kierratys

Laite on kuljetusvaurioiden välttamiseksi pakkauksessa. Tämä pakkaus on raaka-ainetta ja siten käytettavissa uudelleen tai se voidaan viedä kyseisen raaka-aineen kierrätykseen.

Laite ja sen lisātarvikkeet koostuvat eri materiaialeista, kuten esim. metallista ja muovista.

Toimita vialiset rakenneosat erikoisjatteen keraykseen. Kysy nuvoa jatelaitoksetta tai kunnanvirastosta!

Vanhat laitteet eivat kuuluu kotitalousjatteisiin!

Tämä symbolo osoittaa, ettei tuotetta saa hāvittä kotitalousjatteen seassa sähkö- ja elektroniikkalaitteiden hāvittämä koskevan direktivin (2012/19/EU) ja kansallisten lakien

mukaisesti. Tuote on toimitettava asianmukaiseen koontipaikkaan. Tämä voi tapahtua palauttamalla tuote ostettaessa vastaava tuote tai toittamalla tuote valtuutettuun keräyspisteeseen sähko- ja elektronikkalaitteiden jälleenkäsittelyä varten. Epäasanmukaisella vanhojen laitteiden käsittelyllä saattaa olla negatiivisia vaikutuksia ympräristolle ja ihmisten terveydelle sähko- ja elektronikkalaitteiden usein sisälṭamien mahdollisten vaarallisten aineiden vuoksi. Lisäksi tuotteen asianmukainen havitys edesauttaa luonnollisten resurssien tehokasta hyödyntämista. Tietoja vanhojen laitteiden keräyspisteista saat kuntasi hallinnosta, julkisoikeudellisesta jätehuollosta, valtuutetusta sähko- ja elektronikkalaitteiden havityspisteestä tai jätelaitoksetla.

13. Ohjeet häröiden poistoon

Seuraavassa taulukossa on esitetty mahdoliset häiriöt ja kuvattu, mista saat apua, jos koneesi ei joskus toimi oikein. Jos et pysty paikallistamaan ja poistamaan ongelmaa, ota yhteyttt haoltoliikkeeseen.

Häirö Mahdolliset syyt Korjauskeinot

Laite ei käynisty	Akku tyhjä Lataa akku
	Päälle-/pois-kytkin viallinen	Korjaus valtuutetussa huoltolikkeessä
	Moottori viallinen	Korjaus valtuutetussa huoltolikkeessä
	Akku viallinen	Tarkasta akku ja korjauta se tarvittaessa valtuutetulla säh-köasentajalla
Moottori pysähtyy käytön aikana	Akku tyhjä Lataa akku
	Akkua ei ole asetetu oikein paikalleen	Aseta akku uudelleen paikalleen
	Akku viallinen	Puhdista koskettimet, vaihda uuteen alkuperäseen akkuun
Vähentynyt teho	Akku kulunut	Vaihda akku
	Akkua ei ole ladattu täyteen	Lataa akku

Ilmeisista puutteista tulee ilmoittaa kahdeksan paivän kuluessa tavaran vastaanottamisesta. Muotoin ostaja ei vo vaatia korvausta ko. puutteista. Annamme takuin oikein kästellyille konilelemme lakisäeteiseksi takuuajaksi tavaran louvutuksesta alkaen siten, etta vihdamsme korvauksetta minkā Tahansa koneenoosan, joka osolittauu tämän ajan kuluessa käytökelvottomaksi

raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikali osien tomittaja on antanut nilsta takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vahennysvaatimukset ja mutt vahingonkorvaausvaatimukset eivat tule kysymkyseen.

Garanti SE

Medenna maskin följer en 24 manaders garanti. Garantin tacker endast material- och konstruk-tionsfel. Defekta delar ersats utan omkostnaring, men kunden star for installationen. Vargaranti tacker endast original-delar. Ansprak pa garanti oreligger ine for: garantin tacker ej, transportska
