PC1251 - Kompressori Senco - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ilmakompressori
Merkki	Senco
Malli	PC1251
Mitat (P x L x K)	49 x 49 x 76 cm
Nettopaino	37,5 kg
Sähkönsyöttö	230 V / 12 A / 50 Hz, yksivaiheinen
Moottorin teho	2,5 hv (1,9 kW)
Säiliön tilavuus	20 litraa
Maksimipaine	9 bar
Katkaisupaine	9 bar
Uudelleenkäynnistyspaine	7 bar
Ilmamäärä	271 l/min (9,53 CFM)
Ilmamäärä 6 barin paineessa	164 l/min (5,79 CFM)
Pumpputyyppi	1 sylinteri, 1 vaihe, öljyvoitelu
Suositeltu öljy	SENCO PC0344
Ilmanottosuodatin	Suodatinpatruuna, puhdistettavissa saippuavedellä
Turvallisuus	Varoventtiili, moottorin ylikuumenemissuoja, virtakytkin
Mukana tulevat tarvikkeet	Paineensäädin, painemittarit, pikaliitin, tyhjennysventtiili
Takuu	1 vuosi (osat ja työ)
Säännöllinen huolto	Säiliön päivittäinen tyhjennys, öljytason tarkistus, suodattimen puhdistus

Usein kysytyt kysymykset - PC1251 Senco

Miten Senco PC1251 -kompressori käynnistetään?

Varmista, että kytkin on OFF (0)-asennossa, kytke laite maadoitettuun pistorasiaan ja aseta kytkin ON (1)-asentoon. Kompressori käynnistyy ja pysähtyy automaattisesti katkaisupaineessa (9 bar).

Mitä öljyä PC1251-kompressoriin käytetään?

Käytä yksinomaan SENCO PC0344-kompressoriöljyä. Öljytaso on tarkistettava päivittäin ja sen tulee olla mittatikun min- ja max-merkintöjen välissä.

Miten ilmasäiliön vesi tyhjennetään?

Jokaisen käytön jälkeen laske säiliön paine alle 0,7 bar käyttämällä paineilmakoneistoa tai vetämällä varoventtiilin renkaasta. Avaa sitten säiliön alla oleva tyhjennysventtiili kosteuden poistamiseksi. Sulje se huolellisesti sen jälkeen.

Miksi moottori ei käynnisty?

Tarkista: sähkönsyöttö (johto kytketty, sulake, katkaisin), kytkin ON (1)-asennossa ja lämpökytkin (odota kunnes moottori jäähtyy ja käynnistä se uudelleen). Jos ongelma jatkuu, ota yhteyttä Sencon asiakaspalveluun.

Mitä käyttöpainetta voin käyttää?

Kompressori tuottaa enimmäispaineen 9 bar. Säädä lähtöpainetta paineensäätimellä (käännä myötäpäivään lisätäksesi). Älä koskaan ylitä liitettyjen lisälaitteiden enimmäispainetta.

Miten ilmansuodatin puhdistetaan?

Irrota suodatin ja pese se lämpimällä saippuavedellä. Huuhtele huolellisesti ja anna kuivua täysin ennen takaisin asennusta. Älä koskaan käytä kompressoria ilman suodatinta.

Mitä tehdä, jos varoventtiili vuotaa?

Varoventtiilin vuoto viittaa yleensä painekytkimen vikaan. Pysäytä kompressori välittömästi ja vaihdata painekytkin valtuutetun teknikon toimesta.

Voinko käyttää jatkojohtoa?

Senco ei suosittele jatkojohtojen käyttöä. Tarvittaessa käytä riittävän paksua jatkojohtoa (vähintään 12 AWG 7,5 metriin asti, 10 AWG 30 metriin asti) ja maadoitetulla pistokkeella.

Miten kompressoria huolletaan käyttöiän pidentämiseksi?

Suorita seuraavat toimenpiteet: tyhjennä säiliö jokaisen käytön jälkeen, tarkista öljytaso päivittäin, puhdista ilmansuodatin kuukausittain ja tarkasta letkut ja liitokset vuotojen varalta. Noudata käyttöohjeen huoltovälejä.

Säiliö on ruostunut, mitä tehdä?

Älä koskaan yritä korjata tai hitsata vaurioitunutta tai ruosteen lävistämää säiliötä. Säiliö on vaihdettava välittömästi halkeamisvaaran välttämiseksi. Ota yhteyttä Sencon valtuutettuun huoltokeskukseen.

KÄYTTÖOHJE PC1251 Senco

Tämä käytöopas sisältaa kompressorin turvallista käytöa koskevia varoituksia.

Lue kaikki ohjeet huolellisesti.

SISALLYSLUETTELO

JOHDANTO. 3

TURVALLISUUSVAROITUS. 3

TARKASTUS. 3

TURVAVAROITUKSET. 4

SAHKO. 4

RAJAHDYS TAI TULIPALO. 5

RAJAHDYS. 5

HENGITTÄMINEN 6

PALOVAMMAT. 6

LENTAVAT ESINEET. 6

LIIKKUVAT OSAT. 7

HUOLIMATTOMUUS 7

PAINEILMAKOMPRESSORIN VAURIOITUMINEN. 7

KOMPRESSORIN OMINAISUUDET 8

ALKUVALMISTELUT. 10

ENSIMMAINEN KAYTTOONOTTO. 10

SIJOITTAMINEN 10

SAHKÖ 10

KÄYTTÖ 11

TEHTAVENNNKAYNNISTYSTA 11

KÄYNNISTYS. 11

SAMMUTUS. 11

HUOLTO 11

VIANETSINTÄ 12-14

TEKNISET TIEDOT. 15

TAKUU. 16

JOHDANTO

Onnittelut uuden SENCO®-paineilmakompressorin hankinnasta! Voit luottaa sihen, etta SENCO-paineilmakompressori on valmistetu tarkasti ja virheettomästi. Kukin osa on lapäissyt tiukan teknisen testin, jolla varmistetaan tamän paineilmakompressorin laatu,kestavyys ja suorituskyk.

Tämä käytäjan opas on laadittu huolella sinua varten. Kun luet ja noudatat oppaassa kuvattuja yksinkertaisia turvallisuus-, asennus-, käytö- ja huelto-ohjeita, voit käyttaa uutta SENCO-paineilmakcompressoriasi huoletta vuosien ajan. Tämä ohjekirja on tehty julkaisuajankohtana saatavilla oleiden tuoreimpien tuotietotojen perusteella. Valmistaja varaa itselleen oikeuden muuttaa hintaa, ∀rejä, valmistusaineita, varusteita, teknisä yksityiskohtia tai malleja milloin nahansa ilman ennakkoilmoitusta.

TURVALLISUUSVAROITUS!

"VAARA-, VAROITUS- tai HUOMIO-" turvavaroitusten ympaillä on "VAROITUSKEHYKSET".

Näillä kehyksillä merkitään ja korostetaan turvavaroituksia, joita tāytyy noudattaa tātā paineilmakompressoria kāytettäessä. Turvavaroitusten yhteydessä kāytetään “tunnussanoja”, jotka osoittavat vaaranvakauuuden. Tassä kāyttooppaassa kāytetään seuraavia “tunnussanoja”:

VAARA: Tarkoittaa valittomasti vaarallista tilannetta, joka johtaa VARMASTI kuolemaan taivakavaan vammaan,jos sitä ei voida valtttaa.

VAROITUS: Tarkoittaa mahdollisesti vaarallista tilannetta, joka SAATTAA johtaa kuolemaan taivakavaan vammaan,Jos sitä ei voida valttäa.

HUOMIO: Tarkoittaa mahdollisesti vaarallista tilannetta, joka SAATTAA johtaa lievään vammaan tai paineilmakompressorin rikkoutumiseen, jos sitä ei valteta.

Tämän kappaleen vasemmalla puolella olevat symbolit ovat "bitussymboleja". Näillä symboleilla merkitään esineitä tai enpiteiteita, jotka voivat olla vaarallisia laitteen käytäjälle.

ANNA AINA LAITTEEN KAYTTÄJÄLLE TÄMÄ KAYTTÖOHJE. LUE KOKONAISUDESSAANTÄMÄ KAYTTÖOHJE SEKA MAHDOLLISET LISÄLAITTEIDEN KAYTTÖOHJEET, ENNEN KUIN KAYTÄT TÄPAINEILMAKOMPRESSORIA JA KIINNITÄ ERITYISTÄ HUOMIOTA “TURVAVAROIITUKSIIN”, JOTTA KAYTTÄJÄN MAHDOLLINEN LOUKKAANTUMINEN VoidAAN VÄ LTTÄA.

TARKASTUS

Ota paineilmakompressori ulos laatakosta ja kirjoita sen sarjanumero alla olevaan tilaan. Tutki, onko laite vauroitunut kuljetuksen aikana. Ålä käytä paineilmakompressoria ennen kuin kaikki vauroituneet osat on korvattu uusilla ja mekaaniset viat on korjattu.

SARJANUMERO

Seuraavia tietoja kysytään, kun soitat huoltoon liittyvissä asioissa:

1. Mallin numero
2. Sarjanumero
3. Ostopaikka ja -paivamara

TURVAVAROITUKSET

LUE KAIKKI VAROITUKSET ENNEN KUIN KAYTAT

PAINEILMAKOMPRESSORIA

VAARA	MAHDOLLISET SEURAUKSET	EHKÄISY
VAMMAUTTAVAN TAI KUOLETTAVAN SÄHKOISKUN VAARA	Vakava vamma tai kuolema, jos paineilmakompressoria ei ole maadoitetu oikein. Paineilmakompressori toimii sāhköllä ja saattaa aiheuttaa sāhköiskun, jos sitä ei käytetä oikein.	Varmista, että kompressori on kytketty maadoitetuun pistorasiaan, jonka jännite on oikea ja sulakkeet riittävät.
	Sāhköiskun voi saada sāhköjohdosta.	Tarkista, että virtajoho ei ole murskautunut, kalkennut tai sulanut. Vaihda viallinen johto ennen käytöä.
		Pidä kaikki kytkennät kuivina ja irti maasta. Älä anna sāhköjohtojen lojua vedessä tai paikassa, jossa ne saattavat kastua. Älä kosketa pistoketta, kun kätesi ovat märät.
		Irrota johto virtualähteestä vetämällä pistokkeesta, ei johdosta.
	Sāhköisku on mahdollinen, jos kompressoria käytetään vääärin.	Älä käytä kompressoria kosteissa tiloissa tai ulkona sateella.
		Älä käytä kompressoria, jos suojukset/kannet eivät ole paikoillaan tai ne ovat vioittuneet. Lain mukaan vain pätevä huoltohenkilö saa korjata tai huoltaa tätä paineilmakompressoria.
	Epäpätevän henkilön tekemät sāhkölaiteen huoltotyöt voivat johtaa vakavaan vammaan tai kuolemaan.	Aina ennen sāhköketelon abaamista, sammuta paineilmakompressori, vapauta paine ja irrota kompressori virtalähteestä. Anna kompressorin jäähtyä. Älä miloinkaan oleta, että on turvallista avata kompressori vain, koska se ei ole käynissä. Se saattaa käynnistyä uudastaan minä hetkenä Tahansa!

TURVAVAROITUKSET

LUE KAIKKI VAROITUKSET ENNN KUIN KAYTAT

PAINEILMAKOMPRESSORIA

VAARA	MAHDOLLISET SEURAUKSET	EHKÄISY
RÄJÄHDYS-TAI TULIPALOVAARA	Moottorista ja painektimestä lähtevät kipinät saattaavat aiheuttaa vakavia vammoja tai kuoleman.	Käytä paineilmakcompressoria vain tiloissa, joissa on hyvä ilmanvaihto, kaukana tulenaroista höyryistä, palavista põlyistä, kaasuista tai muista palonaroista materiaaleista.
		Jos ruiskutat palonarkaa ainetta, sijoita paineilmakcompressori vähintään kuuden metrin päähän ruiskutusalueesta (pidempi letku saattaa olla tarpeen).
	Vakava vamma on mahdollinen, jos kompressorin ilmanvaithoaukkö tukkiintuu, jolloin kompressori ylikuumenee ja syttyy palamaan.	Älä jatä tavaroita kompressorin päälle tai nojaamaan sitä vasten. Käytä kompressoria vähintään 30 cm etäisyydellä seinästä tai muusta rakenteesta, joka saattaisi rajoittaa ilmanvaihtoa.
RÄJÄHDYSVAARA	Ilmasäiliö räjähtäminen voï aiheuttaa vakavia vammoja tai kuoleman, jos sãliötä ei huolleta oikein.	Tyhjennä ilmasäiliö päivittäin tai jokaisen käytön jälkeen, jotta sãliöön ei kertyisi koscutta.
		Jos ilmasäiliö alkaa vuotaa, vaihda se valittömästi. Älä yritä korjata, hitsata tai muunnella ilmasäiliöä tai sihen liittyviä osia.
		Älä muuta paineen oletusasetuksia.
	Kompressorin toimintahäiriö tai räjähtävät lisälitteet voivat aiheuttaa vakavia vammoja, jos käytetään vääränlaisia lisäosia.	Älä ylitä lisäosien valmistajan märärittelemä maksimipaineasetuksia.
		Älä käytä poistupkessa muovisia tai tinajuotettuja liitoskappaleita kuumuuden takia.
		Älä käytä paineilmakcompressoria pienille esineille, kuten ilman pumppaamiseen leluihin.

TURVAVAROITUKSET

LUE KAIKKI VAROITUKSET ENNEN KUIN KAYTAT

PAINEILMAKOMPRESSORIA

VAARA	MAHDOLLISET SEURAUKSET	EHKÄISY
VAARALLISTA HENGITTÄ	Paineilman hengittäminen voi aiheuttaa vakavia vammoja tai kuoleman. Ilmavirta voi sisältaa häkää, myrkylisä Höyryjä tai hiukkasia.	Älå hengittä paineilmakcompressorista tulevaa ilmaa suoraaan tai sihen kytketyn hengityslaitteen kautta.
		Käytä paineilmakcompressoria vain tiloissa, joissa on hyvä ilmanvaiahto. Noudata ruiskuttamiesi aineiden turvaohjeita. Kaasunaamarin käytö saattaa olla pakollista joitakin aineita käsitetäessä.
PALOVAMMAN VAARA	Ruiskutetut aineet, kuten maalit, liuotteet, maalin poistoaineet, hyönteismyrkyt, rikkaruohojen torjunta-aineet jne. sisälävät haitallisia Höyryjä ja myrkkyä.	Älå anna minkään kehon osan tai esineiden koskettaa paineilmakcompressorin metalliosia. Suojaa aina silmäsi lentäviltä roskilta käytämällä työsoujeluehdot täytäviä "Z87"-suojalaseja.
LENTÄVIEN ESINEIDEN VAARA	Metalliosien koskettaminen voi aiheuttaa vakavia vammoja. Nämä alueet voivat olla kuumia senkin jälkeen, kun kompressori on sammutetu.	Älå osoita ilmasuihkulla itseäsi, muita ihmisä tai eläimiä.
		Älå jätä paineistettua paineilmakcompressoria valvomatta. Sammuta laite ja vapauta paine ennen kuin huollat sitä tai kiinnitätsi sihen valineitä tai lisäosia.
		Pidä ihmiset ja eläimet turvallisella etäisyydellä, kun käytä paineilmakcompressoria.
KÄYTÄ AINA SUOJALASEJA	Paineilmasuihku voi aiheuttaa pehmeiden kudosten vauroitumista. Paineilmasuihkn mukana lentävät irdoroskat voivat aiheuttaa vakavia vammoja.	Älå sirrä paineilmakcompressoria, kun sen ilmasäiliö on paineistettu. Älå yritä siirtäa paineilmakcompressoria vetämällä sitä letkusta.
HUOLIMATTOMUDESTASTAIHEUTUVA VAARAVAROITUS:LAITE VOI KÄYNNISTYAVAROIITTAMATTA	Lilkuvat osat voivat aiheuttaa ruumiinvamman.Tämä paineilmakcompressori toimii automaattisesti, kun painekytkin on On/Auto-asennossa.	Sammuta kompressori aina, kun lopetat sen käytön. Laske paine ulos ilmaletkusta ja irrota laite virtualähteestä ennen huoltotoimenpiteitä. Vain pätevä huoltohenkilö saa korjata kompressorin. Älä miloinkaan oleta,että on turvallista avata kompressori vain, koska se ei ole käynissä. Se saattaa käynistyä udestaan minä hetkenä tahansa!Älä käytä laitet alman suojakantta tai suojuksia. Vaihda vialiset suojakannet tai suojukset ennen käytöä.
KOMPRESSORINVAURIOITUMISRISKI	Huolimattomasta käytöstä johtuva vammutumisriski.	Älä annasten tai nuorten käytää tätä paineilmakcompressoria!Pysy valppana - keskity siihen, mitä teet. Älä käytä paineilmakcompressoria, jos olet väsnyt tai alkoholin tai huumaavien läökkeiten vaikutuksen alaisena.Opettele samuttamaan paineilmakcompressori. Tutustuperusteellisesti ohjauslaitteisiin.
LIKKUVIEN OSIENTAIHEUTTAMA VAARA	Vakavan vaurioitumisen riski.	Älä käytä paineilmakcompressoria ilman ilmansuodatinta.Alä käytä paineilmakcompressoria syöymistä aiheuttavassa ympäristössä.Käytä paineilmakcompressoria vain, kun se on tukevasti vakaassa asennossa, jotta se ei kaatuisi.Noudata kaikkia tassä oppaassa mainittuja huolto-ohjeita.Alä käytä kompressoria öljyn tāytön yhteydessä.

! SÄLYTÄ NÄMÄ OHJEET!

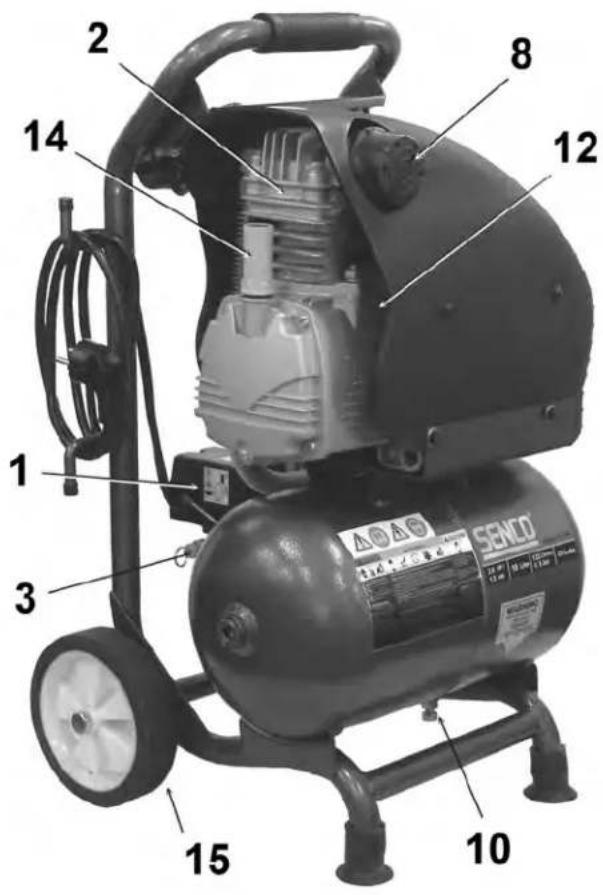

OMINAISUUDET KOMPRESSORI

Model: PC1249

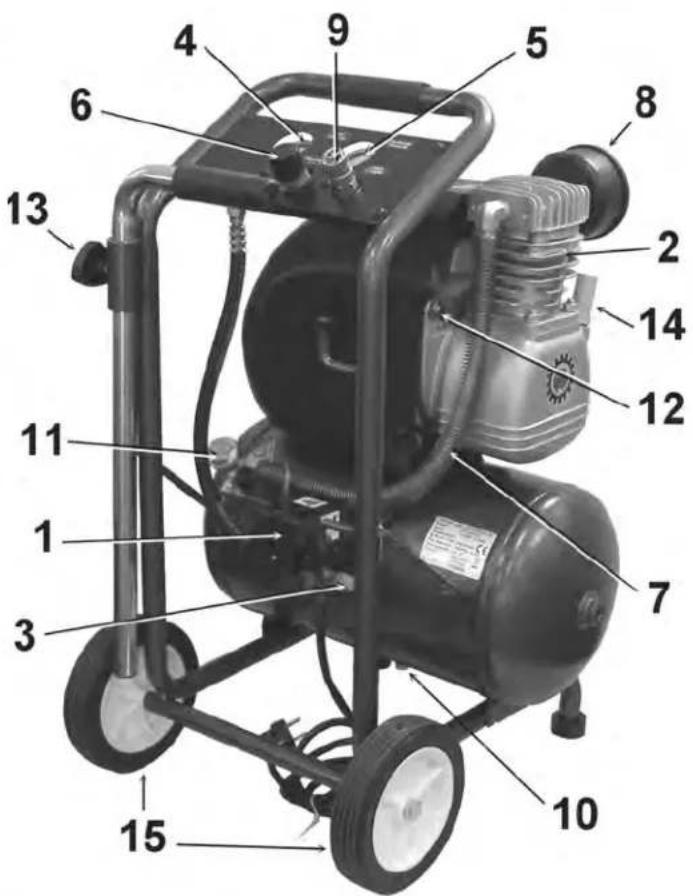

Model:PC1251

1. Moottori-/painekytkin
2. Paineilmakompressorin pumppu
3. Varoventtiilli
4. Ilmasaliion painemittari
5. Lähtöpaineen mittari
6. Paineensäedin
7. Poistoputki
8. Ilmanvaihtoaukot / Suojus/ Sisänottoilman suodatin
9. Pikairrotus
10. Ilmasaïlión tyhjennysventtiili
11. Kylmäkäynnistys venttiilli
12. Yilämpökytkin / Palautus
13. Sātōruuvia varten teleskooppi kahva
14. Mittatikku
15. Pyoraa (2)

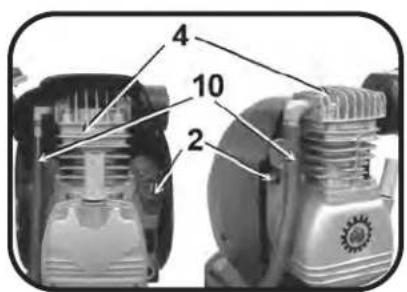

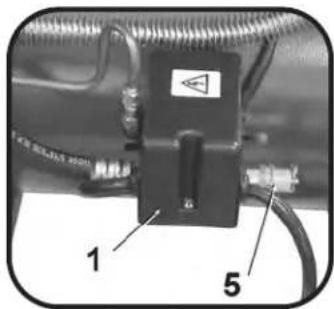

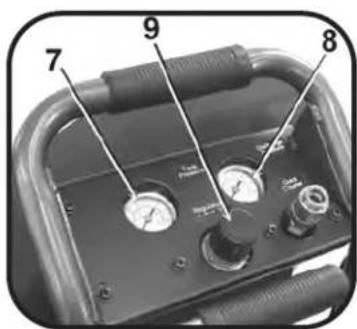

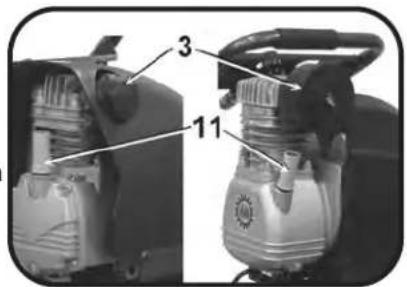

OMINAISUUDET KOPPRESSORI

1) MOOTTORI-/PAINEKYTKIN: Tata kytkintä kaytetaan paineilmakcompressorin käynistämiseen ja pysayttämiseen. Kun kytkin kännetaan On (1)-asentoon, painekytkin saa automaattisesti virtaa, minkä ansiosta moottori voi käynnistya, kun ilmasäiliön paine on alempi kuin tehtaalla asetetu alarvo. On (1)-valinnassa painekytkin pysayttäa moottorin, kun ilmasäiliön paine nousee tehtaalla asetettuun ylaarvoon. Turvallisuussyista tänm kytkimen sivussa on myos ylipainveenttiil, joka on suunniltelu vapauttamaan paineistetu ilma automaattisesti kompressorin pumpun pasta ja sen paastöventtilista, kun kompressorin paine nousee ylaarvoon tai laite sammutetaan. Tänm ansiosta moottori voi vapaasti käynnistya uudelleen. Kun kytkin kännetaan Off-asentoon, painekytkin ei saa virtaa ja kompressori sammu.
2) MOOTTORIN YILÄMPÖKYTKIN: Sähkömoottorissa on yilämpösuja. Jos moottori ylikuumenee jostain syystä, yilämpösuja katkaisee virran ja estaa nain moottoria vahingoittumasta. Odota kunnes moottori on jähtynyt. Moottorissa on myos magneettinen katkaisin. Palauta kytkin alkuasentoon, sos ne lauennut.
3) SISÄÄNOTTOILMAN SUODATIN: Tämä ilmansuodatin puhdistaa pumppuun menevän ilman. Jotta puppuun pääsee jatkuvasti puhdasta, villeää ja kuivaa ilmaa, tämä suodattimen tätyy aina olla puhdas ja ilmanvaiahtoaukon esteetön. Ilmansuodattimen voi irrottaa ja sen voi puhdistaa lampimällä saippuavedellä. Huuhdo suodatin ja anna sen kuivua.
4) PAINEILMAKOMPRESSORIN PUMPPU: Manta likkuu ylos asasylinterissaa puristaa ilmaa kokoon. Kun se menee alaspain, ilmaa tulee sisaan ilmanottoventtiin kautta ja poistoventti pysyy kiinni. Kun manta menee ylospain, ilma paineistuu, ilmanottoventti menee kiinni, ja paineistetu ilma puristuu ulos poistoventtiin kautta, poistoputkeen, sulkuventtiin api ja ilmasailioon.
5) VAROVENTTIILI: Tämän venttiilin tarkoitus on体系建设 viottuminen vapauttamalla painetta laitteesta, kun ilmanpaine nousee tietylle tasolle. Valmistaja on saatanyt venttiilin oikein, eikä sita saa muuttaa millään tavalla. Voit tarkistaa venttiilin toiminnan vetamälla renkaasta. Paineistettua ilmaa pitäisi paastu ulos. Kun renkaasta paastetään irti, venttiil palaa istukkaan.

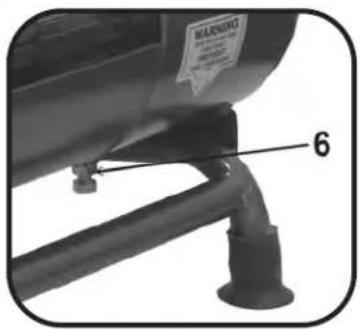

6) ILMASÄIILION TYHJENNYSVENTTIILI: Tyhjennysventtiilä käytetän steuden poistamiseen ilmasäiliö(i)sta, sen jälkeen kun paineilmakompressori on smmutetu. ALyrità avata tyhjennysventtilä, kun ilmasäiliössä on yli 0.7 bar paine! Tyhjennysventtiilvi atataan kaantamalla nuppia vastapäivään. Kallista sailiotä niin, etta kaikki kosteus valuu venttiilistä ulos.
7) ILMASÄIILION PAINEMITTARI: Ilmasäiliö painemittari nayttä, kuinka paljon ilmanpaina tla maaïliö(i)ssä on jäljellä.
8) LAHTOPAINEEN MITTARI: Lahtopaineen mittari naytttaa saatimen ulostulopuolella olevan ilmanpaineen. Tata painetta saadetaan saatimellja je se on aina enintaan sama kuin ilmasailion paine.
9) PAINEENSÄÄDIN: Ilmasäliostä tulevaa ilmanpainetta saedelläan paineensätimellä. Poistumispainetta kasvatetaan kaantamalla nuppia myotapäivän ja pienennetaan kaantamalla sita vastapäivän.
10) POISTOPUTKI: Huom! Poistoputki on todella kuuma. Kuumia pintoja-Älä poista suojaa. Korkea lampötila kovassa kaytossä.
11) MITTATIKKU: Mittatikulla mitataan oljyn märä pumpussa. Oljyn märä taytyll ola min. ja max. alueen valillä ja se olisi tarkistettava paivittain. Ilman virtaus reiastä on normalia.

ALKUVALMISTELUT

ENSIMMAINEN KAYTTOÖNOTTO:

1. Lue turvavaroitukset ennen kuin otat paineilmakompressorin kayttoon.
2. Lisaamukana tuleva koko pulollinen oljyakompressorin ennen sen kaynnistamista.
3. Varmista, etta oljyn taso on oljytikussa olevien minimi- ja maximi - merkkien valissä. Lisa kompressoriöjäJos taso on alhainen.

SIJAINTI:

HUOMIO

Jotta paineilmakompressori ei vahingoittuisi, alä kallista sita poikittain tai pitkittain yli 10^ kulmaan.

1. Sjoita paineilmakompressori vahintaan 30 cm etaisyydelle esineista, jotka saattavat hirita ilmanvaihtoa.

Aä laita paineilmakompressoria paikkaan:

-jossa on olj- tai kaasuvuotoja.

-jossa voi olla palonarkoja kaasuja tai materiaialeja.

VAROITUS

Jos moottori- ja painekytkimestä lahtevät kipinät joutuvat kosketuksiin palonarkojen hóryjen, palavien tomujen, kaasujen tai muiden palonarkojen materiaalien kanssa, seurauksena voi olla yakavia vammoja tai kuolema. Kun käytät paineilmakompressoria ruiskumaalaukseen, sioita paineilmakompressori mahdollisimman etäallee työskentelyalueelta ja käytä pidempää ilmaletkua

jatkojhdon sijasta.

-jossa ilman lamptila on alle 0^ tai yli 40^

• jossa hyvin likaista vetta tai ilmaa voi joutua paineilmakcompressorin sisaaan.

SAHKO:

VAARA

Laitteen maadoittavan johdon virheellinen kykentä voi johtaa vammauttavan tai kuolettavan sahköiskun vaaraan. Jos et ole varma, onko käytämasi pistorasia kunnolla maadoitettu, pydä sahköasentajaa tai patevää huoltohenkilöä tarkistamaan asia. Ålä käytä mitä Tahansa

valikappaletta tāmān tuotteen kanssa. Jos johto tai pistoke tāytyy korjata tai vaihtaa, alä kytke maadoitusjohtoa kumpaankaan litteasiipinapaan. Maadoitusjohdon tunnistaa eristeestä, jonkaulkopuoli on vihrea, ja siina voi olla keltaisia juovia.

VAROITUS

Tama tuote taytyy maadoittaa. Jos laitteseen tulee toimintahairi tai se menee epakuntoon, maadoitus tarjoaa sahkovirralle pienimmnan vastuksen reitin, mika piententa sahkoksun vaaraa.

Tassu tuoteessa on sahkjoho, jossa on laitteen maadoittava johdin ja maadoituspistoke.

Pistoke pitäa kytkeä pistorasiaan, joka on asennettu ja maadoitettu kaikkien märäysten mukaisesti.

1. SENCO® EI SUOSITTELE JATKOJOHTOJEN KAYTTAMISTA, sillä niiden kayttö voi aiheuttaa tehohaviotä ja moottorin ylikuumentumista. Ylimäraisen ilmaletkun kayttö on suositeltavampaa kuin jatkojhdon kayttö. Jos jatkojhdon kayttö on valtamontä, se pitä kytke kytkentarasiassa olevaan maavuotokatkaisimeen (GFCI) tai koteloituun pistorasiaan.

Kun kaytāt jatkojohtoa, ota seuraavat asiat huomioon:

Johdon pituus Johdon paksuus

7.5 m saakka 3x1,5 mm

30 m saakka 3x2,5 mm

Käytä vain 3-siispisiä jatkojohtoja, joissa on 3-siipimaadoitustyypin pistokkeet ja 3-uraiset johtolittimet, johin tuotteen pistoke sopii. Käytä vain jatkojohtoja, joiden nimellisteho on vähintään sama kuin tuotteen nimellisteho. Älä käytä vialisia jatkojohtoja. Tutki jatkojohto ennen käytöä ja vailda se tarvittaessa uuteen.

Alpa haoinpitele jatkojohtoa alaka kisko mitaan johtoa irti pistorasiasta. Pida johto kaukana kuumasta ja teravista reunoista. Sammuta paineilmakompressori aina kytkimesta ennen pistokkeen irrottamista pistorasiasta.

KÄYTTÖ

TEHTÄVÄ ENNN KÄYNNISTYSTÄ:

1. Poista kosteus paineilmakompressorin ilmasailiosta. Vapauta ylimarairen paine ilmaustyokalulla ja avaa ilmasaillion alaosassa oleva tyhjennysventtili. Sulje tiukasti tyhjennyksen jälkeen.

VAROITUS: Kehon vamman vaara. ALÄ yritä avata tyhennysventtiillä, kun ilmasäiliössä on yli 0.7 bar ilmanpaine!

1. Varmista, etta paineilmakompressorin moottorikytkin on OFF (0)-asennossa.
2. Varmista, etta kaikkvi varoventtilit toimivat kunnolla.
3. Varmista, etta kaikki suojukset ja kannet ovat paikoillaan ja tiukasti kiinni.

KÄYNNISTYS:

1. Varmista, etta painekytkimen kahva on OFF (0)-asennossa.
2. Kytke virtajohto maadoitettuun pistorasiaan.
3. Siirra painekytkimen kahva On (1)-asentoon.
4. AUTO OPERATION: Kännä se ON (1)-asentoon. Nain paineilmakompressori voi alkaa (START) kasvattaa painetta ilmasäliöissä ja lopettaa (STOP), kun oikea paine on saavutettu. Kun paine laskee käytön aikana, paineilmakompressori alkaa taas kasvattaa painetta.
5. Poinetta voi sataa kantamalla paineensaatimen nuppia vastapäivän (vahemman painetta) tai myotapäivän (lisaan painetta).
6. Jos huomaat epatavallisia aani tai tärinä, pysaytä paineilmakompressori ja katso kappaletta "Vianetsintä".

SAMMUTUS:

1. Kun haluat pysayttaa paineilmakompressorin, kaannn painekytkimen kahva OFF (0)-asentoon. ALA sammuta paineilmakompressoria irrottamalla pistoke pistorasiasta. Tastvoeurata kuollettavan sahkokun vaara.
2. Tyhjennä ilmasäiliö päästämälä ilma ulos laitteen mukana tulleella ilmaustyökalulla tai vetamällä varoventtiin renkaasta.
3. Kun ilmasaioiden paine laskee alle 0.7 bar, avaa kunkin ilmasaion alaosassa oleva tyhjennysventtiila ja anna kosteuden valuua ulos.
4. Anna kompressorin jäahtya.
5. Pyyhi kompressori puhtaaksi ja varastoi se varmaan paikkaan, jossa se ei päase jäätymään.

HUOLTO

Lue kaytlopas ennen kuin huollat laitetta. Paineilmakompressori taytyssammuttaa seuraavalla ravalla, ennen kuin sitao houltaa tai korjata.

1. Sammuta paineilmakompressori.

VAROITUS: Älä milloinkaan oleta, etta on turvallista avata paineilmakompressori vain, koska se ei ole käynnissä. Se voi käynnistyä uudelleen minä hetkenä Tahansa!

1. Irrota virtajohto verkkovirrasta.
2. Avaa kaikki tyhjennysventtilit.
3. Odota, etta paineilmakompressori jäahtyy, ennen kuin alat huoltaa sitä.

HUOLTOTAULUKKO

TOIMENPIDE PÄIVITTÄIN		VIKOT TAIN	KUUKAUSITTAIN	200 TUNNIN VÄLEIN
Tarkista öljytaso X
Öljyvuotojen tarkistus X
Tyhjennä säliö X
Tarkista epätavalliset änet X
Tarkista ilmavuodot	X
Tarkista suodatin		X
Puhdista kompressorin ulkopuoli		X
Tarkista ylipaineventillii			X
Vaihda öljy				X
Vaihda ilmansuodatin				X

*Pumpussa oleva öljy on vaihettava 50 ensimmäisen käytöttunnin jälkeen ja sen jälkeen joka 200 käytöttunnin jälkeen tai kolmen kuukauden valein sen mukaan, kumpi tulee ensin. Suositellut suorat painot..

VIANETSINTÄ

Kohta 1. Moottori ei käy tai käynnisty.
Virtajohtoa ei ole kytketty.	Kytke johto maadoitettuun pistorasiaan.
Moottori-/painekytkin OFF (0)-asennossa.	Käännä kytkin ON (1)-asentoon.
Moottorin yilämpökytkin on lauennut.	Sammuta paineilmakompressori, odota kunnes moottori on jäähnyt, tarkista sitten moottorin virrankatkaisin.
Sulake palanut tai virrankatkaisin lauennut.	Vaihda sulake tai käännä virrankatkaisin takaisin.
	Tarkista, että sulakkeiden ampeeriluku on oikea.
	Tarkista alhaisen jännitteen olosuhteet.
	Irrota kaikki muut sähkölaitteet virtapiristä tai käytä paineilmakompressoria erillisessähaarotuskytkennässä.
Väärä johdon paksuus tai jatkojohdon pituus.	Tarkista oikea johdon paksuus ja pituus sivun 10 taulukosta.
Ilmasäillön paine on korkeampi kuin moottori-/painekytkimen ala-arvo.	Moottori käynnistyy automaattisesti, kun ilmanpaine laskee moottori-/painekytkimen ala-arvon alapuollelle.
Moottori-/painekytkimen varoventtiili ei ole laskenet pumpun pään pun patetta.	Laske putki tyhväksi käantämällä kytkin Off (0)-asentoon.
Vialinen moottori, moottorin kondensaattori, moottori-/painekytkin tai sulkuventtiili.	Ota yhteys Sencon asiakaspalveluun.

Kohta 2. Kun kompressori ei käynnisty/pysähdy, vaan jatkaa käyntiä.
TODENNAKÖINEN SYYMoottori-/painekytkin ei sammuta moottoria, kun paineilmakompressorin ilmanpaine nousee yli yläarvon ja varoventtiili avautuu.	KORJAUSKEINOKäännä moottori-/painekytkin Off-asentoon. Jos moottori ei sammu, irrota paineilmakompressorin johto pistorasiasta. Jos koskettimet ovat hitsautuneet yhteen, vaihda painekytkin uuteen.
Paineilmakompressori on värärän kokoinen.	Käytä ilmanpainetta, joka vastaa paineilmakompressorin kapasiteettia. Käytä joko pienempää työkalua tai suurempaa paineilmakompressoria.

Kohta 3. Ilman vuoto jatkuu kompressorin käynnistä/pysäyksistä huolimatta.
TODENNAKÖINEN SYY	KORJAUSKEINO
Sulkuventtiili on juuttunut auki.	Irrota ja puhdista tai vaihda uuteen.

VIANETSINTÄ

Kohta 4. Moottorin käydessä Ilmaa vuotaa jatkuvasti paineklytkimestä.

TODENNAKOINENSYY

Viallinen moottori-/painekytkin.

KORJAUSKEINO

Vaihda uuteen.

Kohta 5. Ilma vuotaa ylipaineventiilista.

TODENNAKOINENSYY

Mahdolisesti vialinen varoventtiili.

KORJAUSKEINO

Avaa varoventti i kasin vetamalla renkaasta. Jos se vuotaa senkin jalkeen, vaihda se uuteen.

Liian suuri ilmanpaine ilmasaaliossa.

Viallinen moottori-/painekytkin. Vaihda uuteen.

Kohta 6. Ilma vuotaa liittimista.

TODENNAKOINENSYY

Liittimet eivat ole tarpeekski kireallä.

KORJAUSKEINO

Kiristä liittimiä siellā, mistä ilmaa pääsee ulos. Tarkista liittimet saippuaveden avulla. Älä kirstä liikaa.

Kohta 7. Ilma vuotaa sailiosta.

TODENNAKOINENSYY

Viallinen tai ruostunut ilmasailiio.

KORJAUSKEINO

Ilmasailio taytyy vaihtaa uuteen. Alä yritä korjata ilmasailiot! Alä hitsaa, korjaa tai tee muutoksia.

Kohta 8. Ilma vuotaa sisäänmenoventtillista.

TODENNAKOINENSYY

Voiittunut tuloventtiili (kieliventtiili).

KORJAUSKEINO

Ota yhteytta SENCO on asiakspalveluun numeroon [phone].

Kohta 9. Riittamaton paine kaytettavalle tyokalulle.

TODENNAKOINENSYY

Paineensaatunpi on lian pienen paineen kohdalla tai paineensaatin on viallin.

KORJAUSKEINO

Kännä paineensätönuppi oikeaan asentoon tai vaihda se uuteen.

Sisānnotoilman suodattimessa on tukos.

Puhdista.

Ilmavuotoja.

Etsi vuodot ja korjaa.

Paineilmakompressori on lian pieni ilman tarpeeseen nahden.

Tarkista lisälaitteen ilman tarve. Jos se on suurempi kuin paineilmakompressorin tuotto tai painekapasiteetti, tarvitset suuremman paineilmakompressorin.

VIANETSINTÄ

Kohta 10. Kompression ei tuota tarpeeksilmaa.

TODENNAKOINEN SYY

Sisāntoilman suodattimessa on tukos.

Viallinen venttiili.

KORJAUSKEINO

Puhdista.

Tyhjennä ilmasäillio ja tarkista kuinka kauan tayden paineen pumppaamiseen menee aikaa. Vertaa teknisissä tiedoissa annettuun arvoon. Jos aika on lyhyempi, irrota pumpun pää ja tarkista venttilin levy, puhdista tai vaihda uuteen.

Kohta 10. Kompression ei tuota tarpeeksilmaa.

TODENNAKOINEN SYY

Korkean ilmankosteuden aiheuttama kondensaatio ilmasailiossa tai paineilmakompressori ei ole ollut paallarattepeksi kauan.

KORJAUSKEINO

Tyhjennä ilmasaïliö joka käytön jälkeen. Tyhjennä ilmasaïliö useammin kostealla saallä ja käytä ilmalinjan suodatinta.

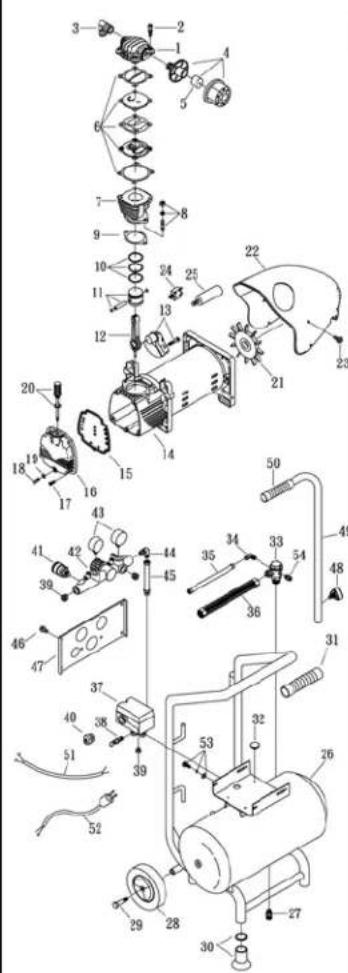

MODEL:PC1249

SPARE PARTS LIST

REF. NO.	DESCRIPTION	PART NO.	QTY.
1	Cylinder head	3101061	1
2	Allen bolt set	3801-M06*040V	4
3	Exhaust elbow	2N06-03T03H	1
4	Air filter	2140023ARS	1
5	Filter element	2142017	1
6	In. & Ex. valve assembly	3813-AC0747	1
7	Cylinder	3201066	1
8	Double head screw set	3811-008-A	2
9	Cylinder gasket	2004-015	1
10	Piston ring set	3832-47N	1
11	Piston set	3831-47	1
12	Bod	2315055X	1
13	Krankhaaf & balancer	3304081	1
14	Motor set	388-XD2006	1
15	Front cover gasket	2G07-010A	1
16	Front cover	3309024	1
17	Bolt	2B02-FM6*015	4
18	Bolt	2B02-FM6*035	1
19	O-ring	2N52-P06	1
20	Tipstick set	2339008ARS	1
21	Cooling fan	2336037-2	1
22	Shroud	2428014RS	1
23	Bolt	2B02-FM5*10WB	4
24	Circuit breaker	2E25-10AS	1
25	Running capacitor	2E27-E30S45X45	1
26	Air tank	3401C029	1
27	Drain valve	2405012	1
28	Tank wheel	2402015RS	2
29	Tank wheel bolt	2418001RS	2
30	Rubber pad set	2433006-ARS	2
31	Rubber grip	2432162RS	1
32	Feet block	2439016	4
33	Check valve	2414037X	1
34	Unloading tube	2N06-01T02H	1
35	Unloading tube set	3B2-02*170F	1
36	Exhaust tube set	3B2-03*420	1
37	Pressure switch	2E21-EA266APS	1
38	Pressure relief valve	2406018CE	1
39	Plug	2B14-ST02E	3
40	Strain relief bushing	2E04-010	3
41	Quick coupler	07S1/AM-ERS	1
42	Regulator with manifold	2408012RS	1
43	Pressure gauge	2D12-15V14AR	2
44	Elbow	2N06-02T02SRS	1
45	Tube	2T06-026RS	1
46	Bolt	2B02-FM5*010WB	6
47	Panel	3420072	1
48	Bolt	2B44-FM08*018RS	1
49	Grip	3432072	1
50	Rubber grip	243204RS	1
51	Cable	2E02-2C30502Y2T	1
52	Power cable	2E01-029	1
53	Hexagon bolt set	3B00-SM06*020YW	4
54	Auto relief valve	2409010	1

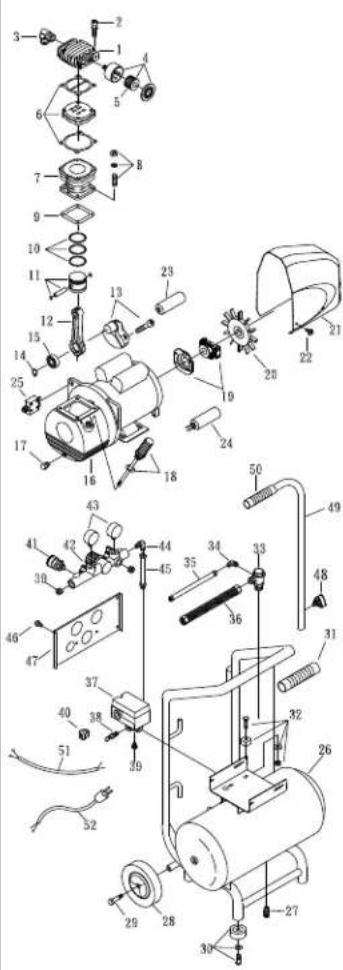

MODEL:PC1251

SPARE PARTS LIST

REF. NO.	DESCRIPTION	PART NO.	QTY
1	Cylinder head	3101042	1
2	Allen bolt set	3B61-M06*040V	4
3	Exhaust elbow	2N06-0470H	1
4	Air filter set	2140019A	1
5	Filter element	2142013	1
6	Inlet&Exhaust valve assembly	3B13-K2051	1
7	Cylinder	3261003	1
8	Double head screw set	3B11-008-A	4
9	Cylinder gasket	2G04-002	1
10	Piston ring set	3B32-51N	1
11	Piston set	3B31-51N	1
12	Rod	2315002	1
13	Crankshaft & balancer	3304062	1
14	Retainer	2N42-S20	1
15	Bearing	2N35-6204	1
16	Motor set	3B8-NB1206C	4
17	Oil draining plug	2N33-001	1
18	Dipstick set	2339008A	1
19	Centrifugal switch set	2E24-14062P	1
20	Cooling fan	2336037-2	1
21	Shroud	2428010	1
22	Bolt	2B02-FMS*010WB	4
23	Starting capacitor	2E28-304F250V	1
24	Running capacitor	2E27-054F250V	1
25	Circuit breaker	2E25-10A	1
26	Air tank	3401C030	1
27	Drain valve	2465012	1
28	Tank wheel	2422051	2
29	Tank wheel bolt	2418001	2
30	Rubber pad set	2433013A	2
31	Rubber grip	2432102	1
32	Motor feet bolt set	3B68-FW08*30-A	4
33	Check valve	2414025	1
34	Exhaust elbow	2N06-01702H	1
35	Unloading tube	3B2-024*170F	1
36	Exhaust tube	3B2-04*470	1
37	Pressure switch	2E21-RA266AB	1
38	Pressure relief valve	2460018CE	1
39	Plug	2B14-ST02E	3
40	Strain relief bushing	2E04-010	3
41	Quick coupler	0751/AH-E	1
42	Exhaust manifold	2468012	1
43	Pressure gauge	2D12-15V15KS	2
44	Exhaust elbow	2N06-02702S	1
45	Tube	2T06-029	1
46	Bolt	2B02-FMS*010WB	6
47	Panel	3420055	1
48	Bolt	2F44-FW08*018	1
49	Grip	3432075	1
50	Rubber grip	2432004	1
51	Cable	2E22-2C305022T	1
52	Power cable	2E01-029	1

ERITELMÄT

Malli	PC1249	PC1251
Moottoriajoneuvo
hv / kW	2.0 HP / 1.5 KW	2.5 HP / 1.9 KW
Jännite	230V	230V
A	10A	12A
Taajus ( Hz )	50	50
Vaihe	1 vaihe	1 vaihe
RPM	2850	2850
Kompressori pumppuihin
Sylinterien lukumäärä	1	1
Puristusvaihe	1	1
Voitelu	Öljy	Öljy
Öljy typpi	SENCO PC0344	SENCO PC0344
Kampikammio	Alumiini	Alumiini
Laakerit	Kuula	Kuula
Sylinteri	Alumiini/Teräs	Alumiini/Teräs
Venttiilit	Yksi	Yksi
Kansi	Alumiini	Alumiini
Suodatin	Vaihdettava	Vaihdettava
Moottori-/painekytkin asetukset
Pysäytys paine	9 Bar	9 Bar
Aloitus paine	7 Bar	7 Bar
Ohjaus	Start (1) / Stop (0)	Start (1) / Stop (0)
Tankki
kapasiteetti	10 I	20 I
Suoritus
ilmamäärä L/min	203 L/min (7.06 CFM)	271 L/min (9.53 CFM)
ilmavirtaus L/min 6 bar	133 L/min (4.69 CFM)	164 L/min (5.79 CFM)
Maximi paine	9 Bar	9 Bar
Paineenasto aika(sec) : 0-9 Bar	50 sec.	41 sec.
Paine-eron palautus (sec) : 7-9 bar	10 sec.	9 sec.
Paino
Netto	27 kg	37.5 kg
Mitat
Mitat P x L x K	39x36x68cm	49x49x76cm
Renkaan
Renkaan typpi	Kumi	Kumi

Tämä kompressori on suunnitelu ja valmistetu materiaialien ja työn laadun korkeimpien standardien mukaan.

KOMPRESSORIN TAKUU:

Tāmān takūn voimassaoloika on 1 vuosi siṭa paivastā, kun ensimmänen vāhittāisostaja on ostanut tuotteen. Tāmān jakson aikana Oy Mechelin Company Ab korjaa laitteen tai korvaa sen uudella, Mechelin Co:n valinnu mukaan, alkuperäsen osan tai osia ensimmäselle vāhittāsostajalle. Tāmā tehdāan maksutta sillā ehdolla, etta Mechelin Co:n valtuuttama takuuhuoltokeskus toteaas ostan olevan vialinen valmistusaineen tai tyōn suhteen, lukuunottamatta allaolevia poikkeuksia. Kaikilla toimitetuilla varaosilla on takuu, joka kattaa alkuperäisen osan takuusta jäljellā oleen ajan. Kun kompressori tai sen osa tāytyy korjata tai vaihtaa uuteen, ostaja palauttao koko kompressorin tai osan omalla kustannuksellaan lahimpäänn Mechelin Co:n valtuuttamaan takuuhuoltokeskuksen, ja lisäksi ostokuitin tai muun todistuksen siṭa, etta takuu kattaa kompressorin tai sen osan.

Mechelin Co takaa kaikki Senco-paineilmakcompressorisi osat materiaalien ja tyon osalta seuraavien ajanjaksojen ajan:

Vialiset osat, paitsi normalin kulumisen takia, korjataan tai vaihetaan uusiin, Mechelin Co:n valinnan mukaan, takun voimassaoloaikana.

Kaikissa tapauksissa hyvitys voi olla korkeintaan laitteesta maksettu ostohinta.

RAJAUKSET:

1. Tamā takuu ei kata osia, jotka ovat vioitunteet normaalin kāytōn aiheuttaman kulumisen, vāärinkaytōn, onnettomuksien, muilla kuin suositelluilla nopeuksila tai jannitteillä kāytōn (vain sahkö laitteet), vārān sailytystavan tai kuljetuksen aikana tapahtuneiden vauroioiden takia.
2. Käytöohjeiden, teknisten tietojen ja huoltoaikatauln noudattamatta jättäminen.
3. Työvoimakulut, tappiot tai vahinko, jotka aiheutuvat virheellisestä käytõstä tai muun kuin Mechelin Co:n valtuuttamatakuuhuoltokeskuksen tekemistä huolto- tai korjaustoimenpiteista.
4. Muiden kuin aitojen Senco-vaosien kayttj ojohtaa takuun raukeamiseen.

Tämä takuu edellyttä, etta ostaja käyttaa kompressoria oikein eikä kata:

(A) Epanormaaleja olosuheita, onnettouuksia, laiminlyonteja, vaarinkayttta eikaiitteen vaaranaista sailytsta.
(B) Kaytto-tai houlto-ohjeiden noudattamatta jattamista.
(C) Muutoksia, joihin Senco ei ole antanut lupaa.

(D) Muiden kuin Mechelin Co:n tai sen valtuuttamien asiamiesten tekemiä korjaus- tai huoltotoimenpiteita (paitsi kyyto- ja huoTo-ohjeissa vaadittu tavanomainen ilmatankin tyhjennys).

(E) Kuljetuksessa syntyneita vauroiota.

TAMATAKUU ON AINUT TATA KOMPRESSORIA KOSKEVA TAKUU, JA SE SULKEE POIS KAIKKI MUUT TAKUUT, OLIVAT NE SITTEN SUULLLISIA, KIRJALLISIA, NIMENOMAISIA TAI IMPLISITTISIA, MUKAAN LUKIEN, MUTTA EI PELKASTAAAN SIHEN RAJOITUEN, EPASUORA TAKUU MYYNTIKELPOISUDESTATAI SOPIUUDESTATIETTYYN TARKOITUKSEEN. OSTAJAN TAI KAYTTAJAN AINOAT MUUTOKSENHAKUKEINOT OVYLLAMAINUT, OY MECHELIN COMPANY AB EI OLE MISSAANTAPAUKSESSA VASTUUVELVOLLINEN SATUNNAISISTA, VALILLISISTA, EPASUORISTA TAI ERITYISISTA VAHINGOISTA. MECHELIN CO:N KORVAUSVELVOLLISUUS E I MISSAAN TAPAUKSESSA, JOHTUI SE SITTEN SOPIMUSRIKKOMUKSESTA, TAKUUSTA, OIKEUDENVASTASESTA TEOSTA (MUKAAN LUKIEN TUOTTAMUS) TAI MUITEN, YLITA SEN KOMPRESSORIN MYYNTIHINTAA, JOKA ON ANTANUT AIHEEN VAATIMUKSEL TAI KORVAUSVELVOLLISUDELLLE. KAIKKI TAMAN KOMPRESSORIN KAYTTOON LIITTVAVASTUUVELVOLLISUUS LOPPUU YLLAMAINITUN TAKUUAJAN LOPPUESSA.

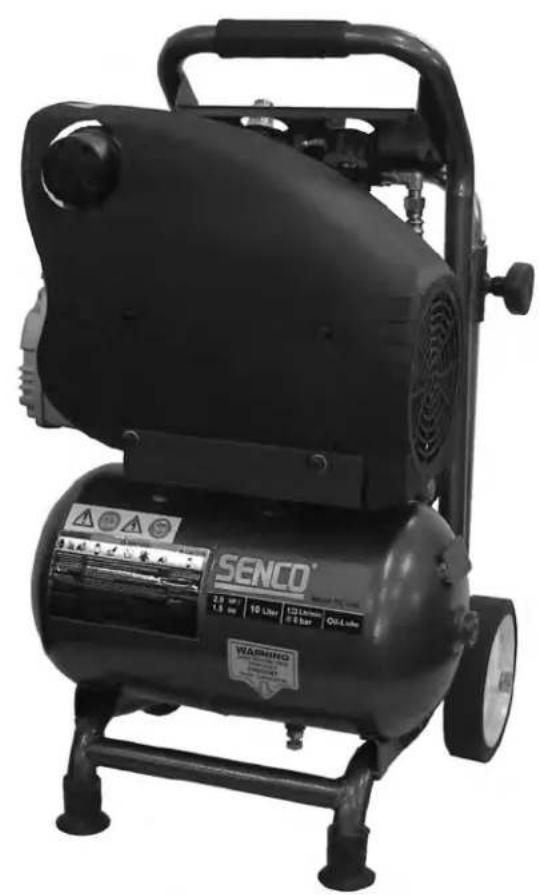

Elektrischer Luftkompressor PC1249 & PC1251

Bedienungsanleitung
