PC1251 - Kompressor Senco - Gratis bruksanvisning och manual

Produkttyp	Luftkompressor
Märke	Senco
Modell	PC1251
Mått (L x B x H)	49 x 49 x 76 cm
Nettovikt	37,5 kg
Elanslutning	230 V / 12 A / 50 Hz, enfas
Motoreffekt	2,5 hk (1,9 kW)
Tankvolym	20 liter
Maximalt tryck	9 bar
Stopptryck	9 bar
Återstartstryck	7 bar
Luftförskjutning	271 L/min (9,53 CFM)
Luftvolym vid 6 bar	164 L/min (5,79 CFM)
Pump typ	1 cylinder, 1 steg, oljesmörjning
Rekommenderad olja	SENCO PC0344
Luftintagsfilter	Filterpatron, rengörbar med tvålvatten
Säkerhet	Säkerhetsventil, motortermoskydd, på/av-brytare
Medföljande tillbehör	Tryckregulator, manometrar, snabbkoppling, avtappningsventil
Garanti	1 år (delar och arbete)
Regelbundet underhåll	Daglig tömning av tanken, kontroll av oljenivån, rengöring av filtret

Vanliga frågor - PC1251 Senco

Hur startar man Senco PC1251-kompressorn?

Se till att strömbrytaren står på AV (0), anslut apparaten till ett jordat uttag, ställ sedan strömbrytaren på PÅ (1). Kompressorn startar och stannar automatiskt vid stopptrycket (9 bar).

Vilken olja ska användas för kompressorn PC1251?

Använd endast kompressoroljan SENCO PC0344. Oljenivån ska kontrolleras dagligen och ligga mellan minimi- och maximimarkeringarna på måttstocken.

Hur tömmer man vattnet från lufttanken?

Efter varje användning, minska tanktrycket till under 0,7 bar genom att aktivera ett luftverktyg eller dra i säkerhetsventilens ring. Öppna sedan avtappningsventilen under tanken för att tömma all fukt. Stäng den ordentligt efteråt.

Varför startar inte motorn?

Kontrollera: elförsörjningen (sladd ansluten, säkring, brytare), strömbrytaren i läge PÅ (1) och termobrytaren (vänta tills motorn svalnat och återställ den). Om problemet kvarstår, kontakta Sencos kundtjänst.

Vilket arbetstryck kan jag använda?

Kompressorn levererar ett maximalt tryck på 9 bar. Ställ in utloppstrycket med regulatorn (vrid medurs för att öka). Överskrid aldrig det maximala trycket för anslutna tillbehör.

Hur rengör man luftfiltret?

Ta bort filtret och tvätta det i ljummet tvålvatten. Skölj noggrant och låt det torka helt innan du sätter tillbaka det. Använd aldrig kompressorn utan filter.

Vad gör man om säkerhetsventilen läcker?

Ett läckage från säkerhetsventilen indikerar vanligtvis ett fel på tryckvakten. Stanna omedelbart kompressorn och låt en auktoriserad tekniker byta tryckvakten.

Kan jag använda en förlängningssladd?

Senco avråder från användning av förlängningssladdar. Om nödvändigt, använd en förlängningssladd med tillräcklig area (minst 12 AWG upp till 7,5 m, 10 AWG upp till 30 m) och med jordad kontakt.

Hur underhåller man kompressorn för att förlänga dess livslängd?

Utför följande åtgärder: töm tanken efter varje användning, kontrollera oljenivån dagligen, rengör luftfiltret månadsvis och inspektera slangar och kopplingar för läckage. Följ underhållsintervallerna i manualen.

Tanken är rostig, vad gör jag?

Försök aldrig reparera eller svetsa en tank som är skadad eller genomrostad. Tanken måste omedelbart bytas ut för att undvika risk för sprängning. Kontakta en auktoriserad Senco-reparationsverkstad.

BRUKSANVISNING PC1251 Senco

Sakerhetsanvisningar forenna kompressor finns med ienna handbok.

Läs och gör dig förtrogen med samtiliga anvisningar.

INNEHÄLLSFORTECKNING

INTRODUktion 3

VIKTIGT OM SAKERHET. 3

KONTROLL 3

SAKERHETSANVISNINGAR 4

ELEKTRICITET. 4

EXPLOSION ELLER BRAND. 5

BRISTNING. 5

INANDNING. 6

BRANNSKADOR. 6

FLYGANDE DELAR 6

RÖRLIGA DELAR. 7

FORSUMLIGHET 7

SKADOR PÅ KOMPRESSORN 7

KOMPRESSORS FUNKTIONER 8

FÖRBERDELSER. 10

INLEDAnde INSTALLATION 10

PLACERING. 10

ELINSTALLATION. 10

ANVÄNDNING. 11

KONTROLLISTA INNAN DU BÖRJAR 11

IGANGSÄTTNING. 11

AVSTÄNGNING. 11

UNDERHÄLL 11

FELSÖKNING. 12-14

SPECIFICATIONER. 15

GARANTI 16

INTRODUKTION

Gratulerar till köpet av din nya SENO® kompressor! Du kan lita på att din SENO kompressor konstruerats med högsta möjiga precision och noggrannhet. Varje del har testats utförtigt av tekniker für att sakerställa kvalitet, halbarhet och prestanda hosenna kompressor.

Denna bruksanvising har utarbetats for dig. Genom att lasa och folja de enkla steg for sakerhet, installation, anvandning och underhäll som finns beskrivna ienna bruksanvising sa fär du鬆a árs bekymmersfi drift med din nya SENCO kompressor. Innehallet ienna handbok baseras pa den senaste produktinformationen som finns tillganglig vid publiceringstillfallet. Tillverkaren forbehaller sig ratten att äandra uppgifter om pris, farg, material, utrustning, specifikationer eller modeller nar som helstutan Förvarning.

: Betecknar en overhängande fara som KOMMER ATT leda till dödsfall aller allvarlig kroppsskada.

WARNING: Betecknar en möjlig fara som KAN leda till dödsfall aller allvarlig kroppsskada.

FÖRSIKTIGHET: Betecknar en möjlig fara som KAN leda till kroppsskada aller skador på kompressorn.

Symbolerna till vänster ar "sakerhetsanvisinngssymboler". Dessa symboler används for att uppmärksamma delar erler handhavande som kan medfora far for dig ell erandra personer som anvander utrustningen.

GE ALLTID EN KOPIA AV DENNA BRUKSANVISING TIL DEN SOM SKA ANVANDA UTRUSTNINGEN. LAS ALLA INSTRUKTIONER I DENNA BRUKSANVISING OCH ALLA EVENTUELLA INSTRUKTIONER FRAN TILLVERKARE AV TILLBEHORSUTRUSTNING INNAN DU ANVANDER KOMPRESSORN. LAGG SARSKILT Márke TILL SAKERHETSANVISINGARNA FÖR ATT FÖREBYGGA PERSONSKADOR PÁ ANVÄNDARE.

KONTROLL

Packa upp kompressorn och skriv in serienumret på raden nedan. Titta after tecken på tydliga aller dolda fraktskador. Forsakra dig om att alla skadade delar byts ut och att alla mekaniska problem rattas till innan du satter igang kompressorn.

SERIENUMMER

Ha följande information tillganglig vid alla servicesamtal:

1. Modellnummer
2. Serienummer
3. Inköpsdatum och fösäljningsstalle

SÄKERHETSANVISNINGAR

LASALLASAKERHETSANVISNINGARINNANDUANVANDER

KOMPRESSORN

FARA	EVENTUELL FÖLJD	FÖREBYGGANDE ÅTGÄRDER
RISK FÜR ELEKTRISK STÖT ELLER ATT DU FÄR LIVSFARLIG STRÖM GENOM KROPPEN	Allvarlig skada eller dödsfall kan inträffa om kompressorn inte är jordad på rätt sätt. Din kompressor drives av elektricitet och den kan orsaka att du fär en elektrisk stöt eller att du fär livsfarlig elektrisk ström genom kroppen, om den inte används på rätt sätt.	Se till att kompressorn är ansluten till att ordentligt jordat strömuttag som ger rätt spänning och har en passande sällring.
	Elektrisk stöt kan komma frân sladden.	Kontrollera sladden och titta after tecken på kross-, skär- uller värmeskador. Ersätt en defekt sladd innan du använder kompressorn.
		Håll alla kopplingar torra och över marken. Lätt inte elektriska sladdar litga i vatten erller iett sändant lage att vatten kan komma i kontakt med dem. Rör inte stickkontakten med våta händer.
		Ryck inte i den elektriska sladden forr att dra ut den frän vagguttaget.
	En elektrisk stöt kan inträffa om kompressorn inte används på rätt sätt.	Använd aldrig kompressorn under fuktiga Förhällanden ellr utomhusnier det regnar.
		Använd aldrig kompressorn när sakerhetsskydden/kaporna ar bortagna aller skadade.
	Allvarlig skada eller dödsfall kan inträffa om elektriska reparationser utförs av obehöriga personer.	All elektrisk ledningsdragningEller alla reparationser som utförs påenna kompressorn maste utföras av behörig servicepersonal i overensstammelse med nationella och lokala elektriska regler.
		Innan du öppnar nçgon elektrisk kapa sca du alltid stänga av luft-kompressorn, släppa ut övertryck och koppla ur den.frn nitanslutningen. Lätt kompressorn svalna. Lita aldrig på att kompressorn är säker att arbeta med bara für att den inte är igång. Den kan startaigen)när som helst!
RISK FÜR EXPLOSION ELLER BRAND	Allvarlg skada aller dōdsfall kan uppstä frän normala elektriska gnistor i motorn och.frán tryckströmställaren.	Använd alltid kompressorn iett välventilerat utrymme som arfritt franantändbara angiOR, pulver, gaser erlerandra ämnen.
		Om du sprutar med brandfarligtmaterial sca du ställa kompressornpá minst 6 meters avständ franprutningsområdet.(En extra slang kan behövas.)
	Allvarlg skada kan inträffa om%nagon ventilationsöppning ár tilläppt och orsakar attkompressorn overhettas ochbörjar brinna.	Ställ aldrig föremål mot erller ovanpákompressorn. Installera kompressornpá minst 30 centimeters avständ franvöggar erller hinder som kanbegränsa ordentlich ventilation.
RISK FÜR SÖNDERBRISTNING	Allvarlg skada aller dōdsfall kan uppstä vid en explosioni lufttanken om den inte skötsordentligt.	Töm lufttanken varje dag after varjegång som du har använg den forförtindra att fukt bildas i lufttanken.
		Om det bildas en läcka i lufttankenka du genast byta ut den. Reparera,svetsa erller Förändra aldrig lufttankeneller dess kopplingar.
		Justera aldrig fabriksinställda tryck.
	Allvarlg skada kan inträffa omkompressorn inte fungerarsomden sca erler om tillbehörexploderar om felaktigakomponenter, ansluttingar erller tillbehör används tillkompressorn.	Överskrid aldrig tillverkarensmaximalt tillättna tryckkapacitetforkopplingar.
		På grund av extrem värme sca duinte använda plaströrEllerlödtennsskarvar for en tryckledning.
		Använd aldrig kompressorn for attblåsa upp små foremål med lågttryck, sásom leksaker.
RISK FÜRANDNINGSORGANEN	Allvarlig skada aller dödsfall kan inträffa om du inandas tryckluft. Luftströmmen kan innehälla koloxid, giftinga øngor aller fasta partiklar.	Inandas aldrig luft frän kompressorn varken direktller genom en andningsanordning som kopplats samman med kompressorn.
RISK FÜR BRANDSKADOR	Sprutade material sāsom fãrg, lösningsmedel fãrg, fãrgborttagningsmedel, insetkspulver, ochsbekämpningsmedel, etc. innehäller farlga øngor och gifter.	Använd kompressorn endast i ett vãl ventilerat utrhythmme. Följ alla sakerhetsinstruktior som fõljer med de material som du sprutar. Det kan vara nõdvändigt att använda en gasmask;när du arbetar med vissa material.
RISK FÜR FLYGANDE FÖREMål	Allvarlig skada kan uppstä av att rôra vid exponerade metalldilar. Dessa områden kan forbli varma ettagfter det att kompressorn har stängts av.	Låt aldrig;nçgon kroppsdel erler andra material komma i kontakt med{nàgra exponerade metalldilar i kompressorn.
ANVÄND ALLTID ÖGONSKYDD	Vävnadsskador kan uppsta av tryckluftströmmen.	Bär alltid skyddsglasögon i enligitet med skyddsbestämmelserna für att skydda øgonen mot flygande material.
		Rikta aldrig luftströmmen mot;nçgon kroppsdel, varken din egen,;nçgon annans eller nagot djurs.
		Lämna aldrig en tryckluftsfylldkompressor utan tillsyn. Stäng av kompressorn och slapp ut övertrycket innan du börjar med underhällsarbete, kopplan in verktyg eller tillbehör.
	Allvarlig skada kan uppsta frân lõst material som drives framål hög hastighet av tryckluftströmmen.	Hãll alltid ett sakerhetsavständ frân manniskor och djur;när du använder kompressorn.
		Flytta inte kompressorn medan lufttanken ar trycksatt. Försök inte att flytta kompressorn genom att dra i slangen.
RISK PÅ GRUND AV RÖRLIGA DELAR ENHETEN KAN STARTA UTAN WARNING	Risk För kroppsskada frän rörliga delar. Denna kompressor,går automatiskt igäng;när tryckreglaget är i lögget "On/Auto".	Stäng alltid av kompressorn;när du inte använder den. Släpp ut övertryck frän luftslangen och koppla ur det elektriska vagguttaget innan du pällorjär underhällsarbete. Alla reparationer på kompressorn skagöras av behörig servicepersonal. Anta aldrig att kompressorn är söker att arbeta med bara därför att den inte är igäng. Den kan startaigen;när som helst!
	Risk För skada vid vardslös användning.	Använd den inteutan skyddande käpor/anordninger. Byt ut skadade käpor/anordninger innan du använder kompressorn.
RISK PÅ GRUND AV VARDSLÖSHET		Lätt aldrig barn eller ungdomar användaenna kompressor! Var uppmärksam - titta på vad du gör. Använd inte kompressorn;när du är trättEller påverkad av alkohol eller droger. Se till att du vet hur man stänger av kompressorn. Bekanta dig noga med reglagen.
RISK FÜR SKADA PÅ KOMPRESSORN	Risk För större reparation.	Använd inte kompressornutan ett luftfilter. Använd inte kompressorn i en korrosiv miljö. Använd alltidenna kompressor i ett stabil, säkertlägeforall att förhindra att kompressorn fäller ner. Följ alla underhällsinstruktioner som listedaenna bruksanvisning.

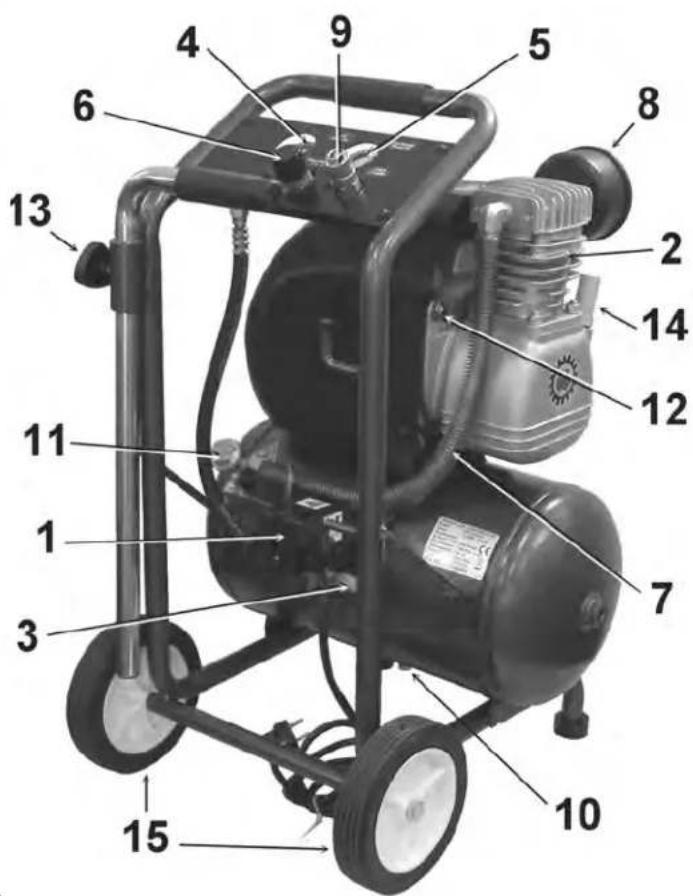

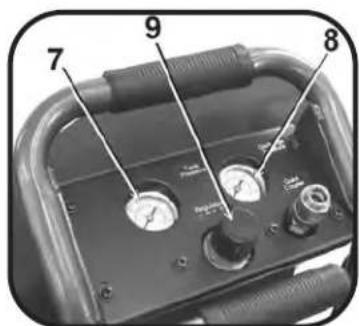

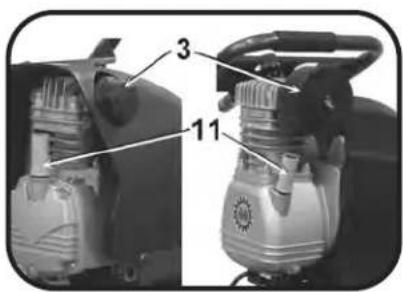

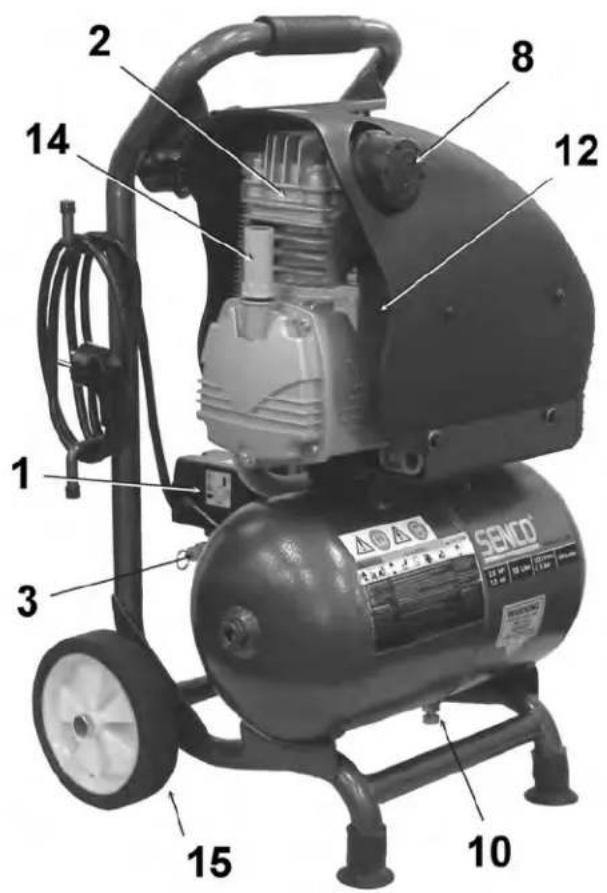

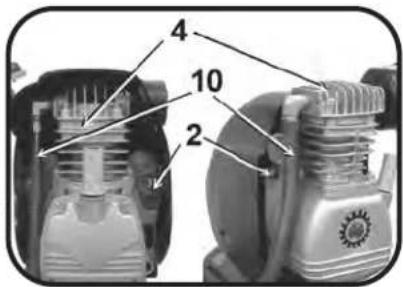

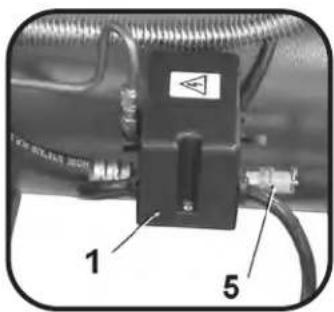

KOMPRESSORENS FUNKTIONER

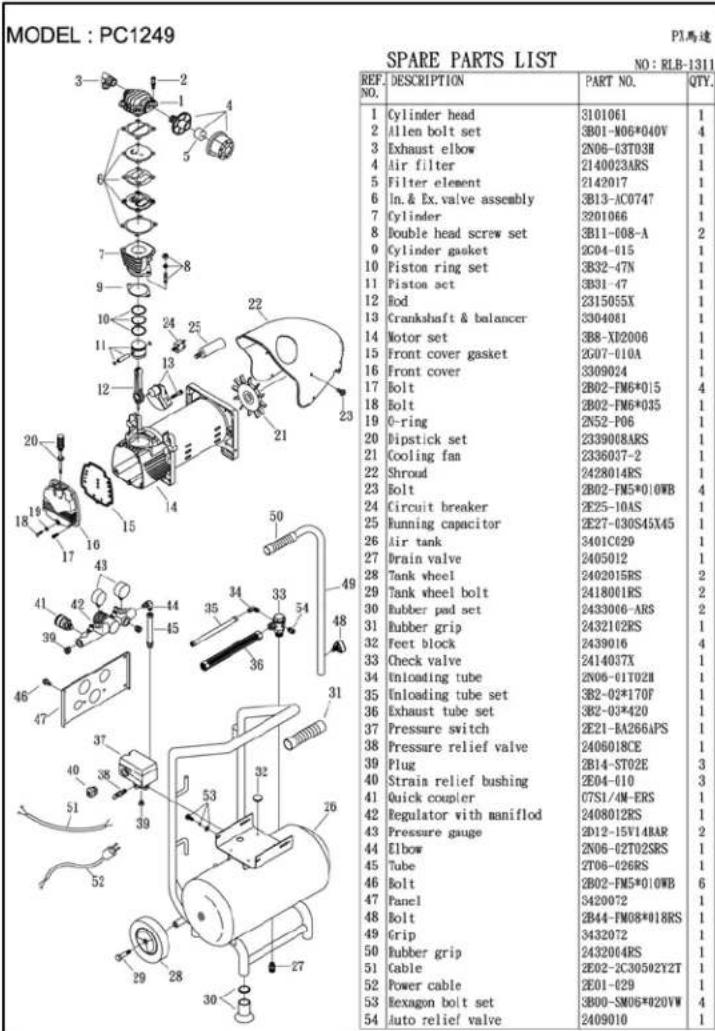

Model: PC1249

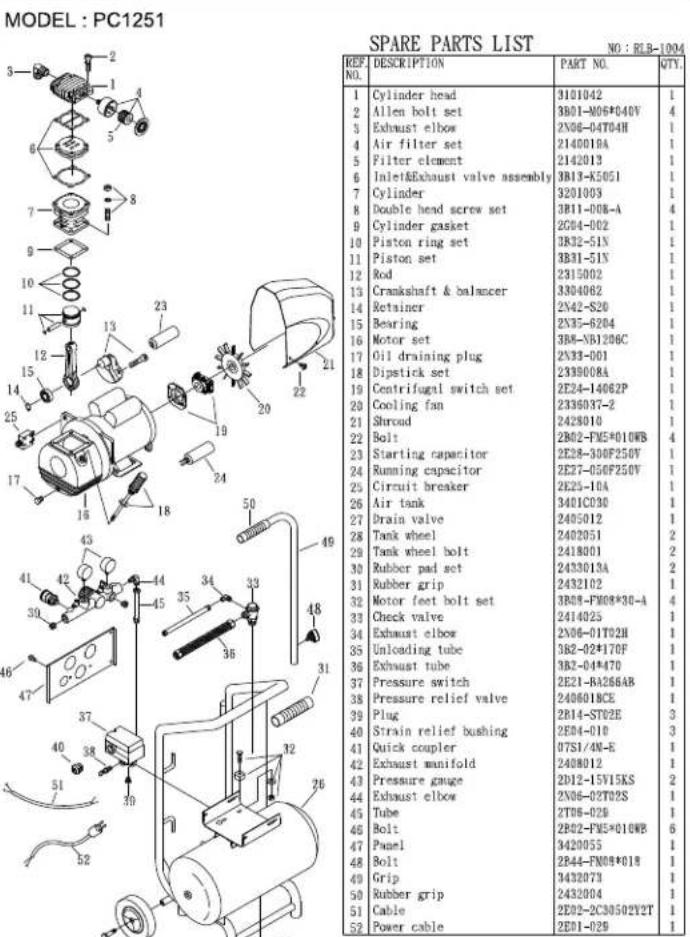

Model: PC1251

1. Motor/Tryckreglage
2. Kompressorpump
3. Sakerhetsventil
4. Tankens tryckmäture
5. Tryckmäture for utlopp
6. Tryckregulator
7. Tryckledning
8. Filter for luftinsug
9. Snabbfrankoppling
10. Lufttankens tömningsventil
11. Kallstart Ventil
12. Värmesäkring / Nollställning
13. Skruv for att justera teeskophandtag
14. Oljemätsticka
15. Hjul (2)

KOMPRESSORENS FUNKTIONER

1) MOTOR/TRYCKREGLAGE: Detta reglage används für att starta eller stänga av kompressorn. När du flyttar reglaget till laget On (1) förses tryckreglaget automatiskt med ström vilket later motorn starta när trycket i lufttanken ar under det fabriksinstälda inkopplingstrycket. När den ar i laget On (1) stannar tryckreglaget motorn när trycket i lufttanken när det fabriksinstälda frankopplingstrycket. Av sakerhetsskäl har detta reglage även en tryckutlösningsventil som sitter på sidan av reglaget och som konstruerats for att automatiskt släppa ut tryckluft fran kompressorns pump och dess tryckledning när kompressorn när frankopplingstryck erler stängs av. Detta later motorn starta igenutan hinter. När du flyttar reglaget till laget Off kopplas strömmen bort frän tryckreglaget och kompressorn stannar.
2) VÄRMESÄKRING FÖR MOTORN: Den elektriska motorn har att skydd mot overhettning. Om motorn av nàgon anledning blir überhettadkommen varmesakringen att stänga av strömmen och därmed hindra motorn frän att skadas. Vanta tills motorn har svalnat. Motorn har ocksä en magnetisk brytare. Aterställ sakringen om den utlöses.
3) FILTER FÖR LUFTINSUG: Detta filter ar utformat für att rena luft somkommen in i pumpen. För att sakerställa att pumpen kontinuerverigt fär ren, sval, torr luft maste filtret alltid vara rent och ventilationsöppningarna vara fria frän hinder. Filtrét kan tas bort für att rengöras med varmt tvalvatten. Skölj filtret och lát det lufttorka.
4) KOMPRESSORPUMP: Kolven i cylindern rör sig För att komprimera luft. Pá nedatgaende slag dras luft in genom luftinsugsventilen medan utblasningsventilen forblir stängd. Pá uppatgaende slag komprimeras luften och insugsventilen stangs och komprimerad luft tvingas ut genom utblasningsventilen in i tryckledningen genom backventilen och in i lufttanken.
5) SÄKERHETSVENTIL: Denna ventilär utformad for att Förhindra maskinavbrott genom att slappu ut overtryck frän systemet nar den tryckluften nr en fürutbestamd niva. Ventilen ar forinstalld av tillverkaren och far inte andras pa nagot satt. Dra i ringen for att kontrollera att ventilen fungerar ordentigt. Tryckluft ske slappas ut. När ringen slapps tillbaka kommt den att aterstalias.

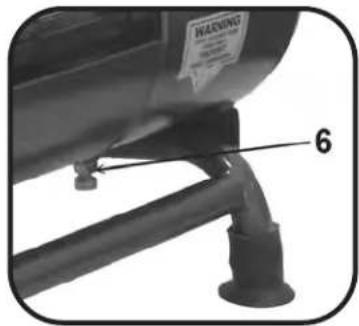

6) LUFTTANKENS TOMNINGSVENTIL: Tömningsventilen används für att ta bort fukt frän lufttanken(lufttankarna) after det att kompressorn har stängts av. Försök ALDRIG att öppna tömningsventilen när mer an 0.7 kPa (10 PSI) lufttryck ar i lufttanken! För att öppna tömningsventilen skä du vrida ratten moturs. Luta tanken for att sakerställa att all kondens toms ut genom ventilen.
7) LUFTTANKENS TRYCKMÄTARE: Lufttankens tryckmätare anger det lufttryck som finns kvar i Lufttanken (lufttankarna).
8) TRYCKMÄTARE FÖR UTLOPP: Utloppets tryckmätare anger det lufttryck som finns tillgangligt vid regulatörns utlopp. Detta tryck regleras av regulatorn och det ar alltid minde an ihrer lika stort som trycket i lufttanken.
9) TRYCKREGULATOR: Lufttrycket somkommen fran lufttanken regleras med ratten. Vrid tryckregulatorns ratt medurs for att oka utloppstrycket och moturs for att minska utlopps-trycket.
10) TRYCKLEDNING: Kom ihag att tryckledningen ar mycket varm. Varm yta - Ta ej bort skyddskapa. Hog temperatur after konturnuerlig drift.
11) DIPSTICK: The dipstick will measure the amount of oil in the pump. Oil level should be checked on a daily basis to ensure that it is between the minimum and maximum notch. Air escaping from the vent is normal.

FÖRBEREDELS

1. Läs sakerhetsanvisingarna innan du installerar kompressorn.
2. Fyll pa med hela innehallet av olja i flaskan innan ni startup kompressorn.
3. Kontrollera att oljenivan ar over minimum makeringen och under maximum markeringen pa oljestican. Om oljeniavn ar laffyll pa med olja!

PLATS:

FÖRSIKTIGHET

For att undvika att skada kompressorn sca du inte luta den mer an 10 pa tvaren aller langden.

1. Ställ kompressorn på ätminstone 30 centimeters avständ frän objekt som kan forhindra ordentlich ventilation.

Ställ inte kompressorn pa en plats:

-där det finns spär av olje-ller gaslackage.

-dar antandbara angor aller amnen kan finnas.

WARNING

Allvarlig skada eller dödsfall kan inträffa om gnistor frän motor och tryckreglage kommer i kontakt med antändbara ángor, brandfarliga pulver, gaser erler andra brandfarliga ämnen. När du använder kompressorn für sprutmålning ske du stalla den sä langt frän arbetsområdet som möjlg genom att använda extra slangar och inte forlängningsssladdar.

-där temperaturesjunker under 0C ell overstiger 40C.

-där extrem smutsig luft aller vatten kan dras in i kompressorn.

ELEKTRISKT:

FARA

Felaktig sommankoppling av jordledningen kan resulteda i risk for stot eller att man far livsfarlig elektricitet genom kroppen. Fraga en behorig elektriker aller servicepersonal om du ar osaker pa om strömuttaget ar ordentlich jordat. Använd inte nāgon typ av adapter medenna produit. Om sladden eller kontakten behöver repareras uller ersattas sku du inte koppla jordledningen till nagot av kontaktelementen. Ledningen som ar grön med uller utan gula streck ar jordledningen.

WARNING

Denna produkt mäste jordas. Om Funktionstörning eller haveri inträffar á Jordledningen en vög for den elektriska strommen som minskar risken for elektriska stötar. Denna produkt har en jordande kabel och en jordad stickkontakt. Kontakten mäste sättas i ett lampligt vagguttag som har installerats ordentligt och jordats i enlighem med alla lokala regler och bestämelser.

1. SENCO® REKOMMENDERAR INTE ATT DU ANVÄNDER FÖRLÄNGNINGSSLADDAR eftersom det kan skapa energiförlust och overhettnig av motorn. Vi rekommenderar att du använder en extraslang hellre an en förlängningssladd. Om du inte kan undvika att anvanda en förlängningssladd ska du koppla den till en jordfelsbrytare erller ett skyddat uttag.

När du använden en förlängningssladd skau tänka pa foljande:

Kabellängd Ledningsarea

Upp till 8 meter 3.31 mm2

Upp till 30 meter 5.27mm2

Upp till 50 meter 8.35 mm2

Upp till 75 meter 13.30 mm2

Anvand endast forlangningssladdar med tre ledare och koppla endast in dem i uttag med tre kontaktelement som passar produktens kontakt. Anvand endast forlangningssladdar som ar dimensionerade att klara produktens belastning ellhre. Anvand inte skadade forlangningssladdar. Undersok sladden innan du anvander den och byt ut den om den ar skadad. Misskot inte forlangningssladden och ryck inte i nagon sladd for att koppla ur den. Hall sladden borta fran varme och skarpa kanter. Stang alltid av kompressorn innan du drar ut kontakten. 19

HANDHAVANDE

KONTROLLISTA INNAN DU BÖRJAR

1. Ta bort all fukt i kompressorns lufttank. Ta bort overflödtigt tryck med ett tryckluftsverktyg och öppna sedan lufttankens tommingsventi i botten på lufttanken. Stäng ordentlich nar du har tomt.

WARNING: Risk for kroppsskada. Forsök ALDRIG att öppna tömningsventilen)när när mer an 70.0kPa Lufttryck ar i lufttanken!

1. Se till att kompressors motorströmställare ái laget "OFF" (0).
2. Se till att alla sakerhetsventiler fungerar korrekt.
3. Se till att alla skydd och kapor ar plaats och sakert monterade.

IGANGSÄTTNING:

1. Försakra dig om att spaken på tryckreglaget ar i laget "OFF" (0).
2. Anslut sladden till ett jordat strömuttag.
3. Satt spaken pa tryckreglaget i laget "ON" (1).
4. AUTO OPERATION: Vrid den till lage ON (1). "START" latkompressorn borja arbeta upp tryck i lufttankarna och "STOP" narratttryck har uppnatts. Nartrycket sjunkerfterhand som du anvander kommer "START" att bygga upp trycket ingen.
5. Ställ in trycket genom att vrida tryckregulators ratt moturs om du vill ha minre tryck och medurs om du vill ha mer tryck.
6. Om du lagger marke till nagot ovanlig ljud erer ovanlig vibration sca du stanga av kompressorn och la sa "Felsokning".

AVSTÄNGNING:

1. När du vill stänga av kompressorn skä du flytta spaken på tryckreglaget till läge "OFF" (0). Stäng ALDRIG av kompressorn genom att dra ut sladden ur uttaget. Dā kan du riskera att fá livsfarlig ström genom kroppen.
2. Slapp ut luften ur tanken genom att slappa ut luft med hjalp av ett inkopplat tryckluftsverktyg ell genom att dra i ringen till sakerhetsventilen.
3. När trycket i lufttankarna understiger 70.0 kPa sca du öppna tömningsventilen under varje lufttank for att tomma ut all fukt.
4. Lat kompressorn svalna.
5. Torka kompressorn ren och forvara den på att sakert stalle där det inte fryser.

UNDERHALL

Las brauksanvisingen innan du bocr med underhallet. Foljande rutiner maste utforas nar du stannar kompressorn for att utfora underhall ell service.

1. Stäng av kompressorn.

WARNING: Anta aldrig att kompressorn ar saker att arbeta med bara därfor att den inte ar igang. Den kan starta ingenRARY helst!

1. Koppla ur sladden fran strömuttaget.
2. Oppna alla avtappeningsventiler.
3. Vänta tills kompressorn har svalnat innan du pâbörjar service.

MAINTENANCE CHART

*Pumpoljan maste bytas after en inledande driftperiod av 50 timmar och after varje period av 200 timmar eller 3-mänader, vilken som an inträffar Först. Rekommenderade lögviskösa objorutan renande tillsatser.

FELSÖKNING

Tecken 1. Motorn,gär inte eller startar inte.
Sladden ar inte ansluten.	Anslut sladden till jordat uttag.
Reglaget für motor/tryck ar i lage "OFF" (0).	Flytta reglaget till lage "ON" (1).
Motorns värmesäkring für overhettning har utlösts	Stäng av kompressorn, vänta tills motorn har svalnat, kontrollera sedan motorn strömbrytare.
En säkring eller jordfelsbrytare har utlösts.	Ersätt säkringen erller nollställ jordfelsbrytaren.
	Kontrollera att säkringen har rätt strömstyrka.
	Kontrollera lagspänningsforhållanden.
	Koppla ur alla andra elektriska apparater frán strömkretsen aller använd kompressorn i en separat grenkoppling.
Fel ledningsarea eller langd på fällängningssladd.	Titta i tabellen på sidan 10 För att fö reda på rätt ledningsarea och sladdländg.
Trycket i lufttanken överskrider inkopplingstrycket på motor/tryckreglaget.	Motorn starta r automatiskt+när trycket i lufttanken faller under inkopplingstrycket på motor/tryckreglaget.
Tryckventilen på motorn/tryckreglaget har inte utjämnat trycket i pumpen	Slapp ut overtryck genom att flytta reglaget till lage "Off" (0).
Defekt motor, motorkondensator, reglage for motor/tryck eller strypventil.	Kontakta Sencos kundservice.

Tecken 2. När laget ar Start/Stop gär motorn utan avbrott.

SANNOLIK ORSAK

Motor/tryckreglaget stanger inte av motorn nar kompressorn nrar frankopplingstryck och sakerhetsventilen aktiveras.

Kompressorn ar feldimensionerad.

ATGARD

Flytta reglaget for motor/tryck till lage "Off" (0). Om motorn inte stangs av sca du koppla ur kompressorn. Om el-kontakterna ar sommansvetsade sca du byta ut tryckreglaget.

Begransa Lufttrycket till kompressorsn kapacitet. Anvand antingen ettt minre verktyg ell en storre kompressor.

Tecken 3. Det lacker ut luft vid motor/tryckreglagets sakerhetsventil nar motorn har stannat.

SANNOLIK ORSAK

Backventilen har fastnat i oppet lage.

ATGARD

Ta bort, rengör erler ersätt.

FELSÖKNING

Tecken 4. Det lacker ut luft vid motor/tryckreglagets sakerhetsventil medan motorn fortfarande ar pa.

SANNOLIK ORSAK

Trasigt motor/tryckreglage.

ATGARD

Ersatt.

Tecken 5. Det lacker ut luft frän sakerhetsventilen.

SANNOLIK ORSAK

Möjligen en trasig sakerhetsventil.

ATGARD

Aktivera sakerhetsventilen manuellt genom att dra i ringen.

För hög'tryck i lufttanken.

Om den fortfarande lacker ske den bytas ut.

Trasigt motor/tryckreglage. Ersatt.

Tecken 6. Det lacker ut luft vid beslagen.

SANNOLIK ORSAK

Beslagen ar inte tillrackligt atdragna.

ATGARD

Dra at beslag där du kan hörä att luft lacker ut. Kontrolera beslagen med tvalvattenösning. Dra inte at for mycket.

Tecken 7. Lackage fran lufttanken.

SANNOLIK ORSAK

Trasig aller rostig lufttank.

ATGARD

Lufttanken maste bytas ut. Forsok inte att reparer at tanken! Reparera aller modefiera ej.

Tecken 8. Det lacker ut luft fran insugsfiltret.

SANNOLIK ORSAK

Skadad insugsventil.

ATGARD

Kontakta SENCO:s kundservice.

Tecken 9. Otilrracklgt tryck vid luftverktyget erler tillbehoret.

SANNOLIK ORSAK

Regulators ratt ar inte installd pa tillrackligt högt tryck ell er sa ar regulatorn trasig.

ATGARD

Justera regulatorratten till ratt installng erer satt.

Tillappt luftinsugsfilter.

Rengor.

Det lacker ut luft.

Kontrollera lackor och reparera.

Kompressorn ar inte tillackligt stor for de specifikationer som kravs.

Kontrollera vad tillbehoret kraver. Om det ar högre an kompressors flöde eller tryckkapacitet behöver du en större kompressor.

FELSÖKNING

Tecken 10. Kompressorn ger inte tillräckligt med luft.

SANNOLIK ORSAK

Tillappt luftinsugsfilter.

Trasig ventil.

ATGARD

Rengor.

Töm lufttanken och mat den tid det tar att uppnä fullt tryck. Jämfor med specificationer. Om den ar lagre sca du ta bort pumpen och kontrollera ventilbrickan. Rengör erler ersätt.

Kondens i lufttanken som orsakas av hog luftfuktiget aller att kompressorn inte har gatt tillrackligt langle.

ATGARD

Tölfufttanken varje gäng du har använt den. Tölfufttanken oftare vid fuktig vaderlek och använd ett filter.

SPECIFICATIONER

Model #	PC1249	PC1251
Motor
Hästkrafter / kW	2.0 HK / 1.5 KW	2.5 HK / 1.9 KW
Spanning Volt	230V	230V
Strömstyral Ampere	10A	12A
Varvital (Hz)	50	50
Fas	1	1
Varvital per minut (rpm)	2850	2850
Kompressor Pump
Antal cylindrar	1	1
Kompressionskammare	1	1
Smörjning	Olja	Olja
Typ av olja	SENCO PC0344	SENCO PC0344
Vevhus	Aluminium	Aluminium
Lager	Kullager	Kullager
Cylinder	Aluminium/Stål	Aluminium/Stål
Ventiler	Enkelblad	Enkelblad
Lock	Aluminium	Aluminium
Filter	Insatstyp	Insatstyp
Motor/Tryckströmställare Setting
Frånkoppling	9 Bar	9 Bar
Inkoppling	7 Bar	7 Bar
Reglage	Start (1) / Stopp (O)	Start (1) / Stopp (O)
Luft tank
Luftkapacitet	10ltr	20ltr
Uppträdende
Luft per minut in L/min	203 L/min (7.06 CFM)	271 L/min (9.53 CFM)
Avgiven luftmängd vid 6 bar L/min	133 L/min (4.69 CFM)	164 L/min (5.79 CFM)
Max. Tryck	9 Bar	9 Bar
Tid till fullt tryck: 0-9 Bar	50 sec.	41 sec.
Äterhämtningstid: 7-9 bar	10 sec.	9 sec.
Vikt
Netto	27 kg	37.5 kg
Dimensioner
Dimensioner ihopfälld L x W x H	39x36x68cm	49x49x76cm
Hjul
Hjultyp	Gummi	Gummi

Denna kompressor har utformats och konstruerats med hoga krav pa material och yrkessklicklight.

KOMPRESSORGARANTI:

Denna garanti galler i 1 year fran inkopsdatum for den ursprungliga koparen Underenna period reparerar erller ersatter Senco Products Inc. alla originaldar er der alr at den ursprungliga koparen.Detta gors kostnadsfrt forutsatt att delarna befinns varara trasiga vad galler material ell utforande vid undersokning av ett av Senco auktoriserat servicecenter med de undantag som beskrivs nedan. Ala delar som ersats ges samma garantitid som skulle galla for den del som reservdelen ersatter. Nar det ar nodvandigt att reperaer erller byta ut delar er kompressor sha den ursprungliga koparen returnera hela kompressorn ellen med transportkostraderna forbetaldata till namaste servicecenter som ar auktoriserat av Senco, med inkopskvitto ell anat bevis pa att delen eiffer kompressorn ar inom gallande garantiperiod.

Senco garantar att alla delar til din Senco kompessor ar hela vad galler material och utforande under foljande tid:Trasiga delar, som inte har utsatts for normal slitage, repareras ell erss (Sencos val) under garantiperioden. I varje fall begransas aterkop till inkopspris.

UNDANTAG:

1. Denna garanti tacker inte delar som skadats av normal slitage, felaktig anvandning, olycko, anvandning alla andra hastigheter ell annan spanning an som rekommenderats, olamplig forvaring ell fraktskador.
2. Avvikelser fran bruksanvising, specifikationer och underhalsschema.
3. Arbetskostnader, frolust aller skada som uppstar pahr grund av felaktig anvandning, underhalller reparationer som gjorts av andrapersoner
   än de som ar auktoriserade av Senco.
4. Garantin blir ogittig om andra delar an Sencos reservdlar anvands.

Denna garanti gäller endast om köpare anvander kompressorn korrekt och täcker inte:

(A) Onormala forhallanden, olyckor, forsummelse, missbruk erer olamplig forvaring av apparaten.
(B) Avvikelse frän instruktioner om användning och underhäll.
(C) Åndringar som inte auktoriserats av Senco
(D) Reparationer erer underhall (andra an rutinmssig tomning av lufttken som kravs enigt din handbok om handhavande och underhall) som utfors av andra personer an Senco ell dess auktoriserade representanter.
(E) Fraktskador.

DENNA GARANTI AR DEN ENDA FÜR DENNA KOMPRESSOR OCH ALLA ANDRA GARANTIER, ANTINGEN MUNTLIGA, SKRIFTLIGA, UTTALADE ELLER UNDERFÖRSTÄDDA, MEN INTE BEGRÁNSAT TILL DEN Gängse KONSUMT KöPLAGEN ELLER SOM AR AVSEDDA FÜR ATT PASSA VISSA ÅNDAMÁL, AR UNDANTAGNA. KÖPARENS ELLER ANVÄNDARENS KOMPENSATION AR ENDAST OCH EXKLUSIVT DEN SOM UPPGES OVAN. SENO PRODUCTS, INC. AR UNDER ING A OMSTÄNDIGHET ANSVARIJA FOR OLYCKSHÄNDELSER, DARAV FÖLJANDE, INDIREKTA ELLER SPECIELLA SKADOR. INTE UNDER NAGRA OMSTÄNDIGHET, ANTINGEN SOM ETT RESULTAT AV ETT KONTRAKTSBrott, GARANI, KRÄNKNING (INKLUSIVE VARDSLÖSHT) ELLER ANNAT, SKA SENCOS ANSVAR ÖVERSTIGA PRISET PÅ KOMPRESSORN SOM AR ORSAK TILL FORDRAN ELLER ANSVARSSKYLDIGHET. ALLT ANSVAR SOM Hör SAMMAN MED ANVÄNDNING AV DENNA KOMPRESSOR UPPHÖR NAR GARANTIPERIODEN SOM ANGIVITS OVAN GÄR UT.

Ersätting av kompressor på grund av naturkatastroph

Senco ersatter aven kompressorer som forstorti en naturkatastrof, sasom oversvamning, jordbavning, orkan ell annan katastrof som ar ett resultat av naturens krafter. En sadan fordran mottages forutsatt att koparen tidigare har uppvisat eitt giltigt garantibevis smt inkopsbevis, och en godtagbar redogorelse av force majeure och som dokumenterats avett forsakringsbolag, polismyndighet ell annan officiell myndighetskalla.
