VR10M703PW9 - Imuri SAMSUNG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Robotti-imuri
Merkki	Samsung
Malli	VR10M703PW9
Mitat (L x K x S)	340 mm x 97 mm x 348 mm
Paino	4 kg
Akun tyyppi	Litiumioni, 21,6 V / 38,8 Wh
Latausaika	Noin 240 minuuttia
Normaalitilan toiminta-aika	Noin 60 minuuttia
Turbotilan toiminta-aika	Noin 30 minuuttia
Puhdistustilat	Automaattinen, Paikallinen, Toistuva, Manuaalinen
Erikoistoiminnot	Älykäs tehonhallinta, Kulmien puhdistusharja
Yhteydet	Wi-Fi 2,4 GHz, Samsung Connect -sovellus
Navigointijärjestelmä	Visionary Mapping Plus (katon tunnistus)
Anturit	Esteanturi, pudotusanturi, kamera
Turvallisuus	Hätäpysäytyspainike, iskun- ja putoamisanturit
Huolto	Pölysäiliön, suodattimen, harjan ja antureiden puhdistus
Mukana tulevat varusteet	Kauko-ohjain, lataustelakka, laturi, virtuaalinen suojalaite (sarjasta riippuen)
Korjattavuus	Akun vaihto valtuutetussa huoltokeskuksessa

Usein kysytyt kysymykset - VR10M703PW9 SAMSUNG

Kuinka aloittaa automaattinen puhdistus?

Paina robotissa tai kauko-ohjaimessa olevaa Käynnistys/pysäytys -painiketta. POWERbot puhdistaa automaattisesti kaikki asetetut alueet yhden kerran.

Mitä tehdä, jos robotti ei lataudu telakassa?

Tarkista, että telakka on kytketty ja päällä, latausnastat ovat puhtaat, eikä mikään este häiritse robotin paluuta. Aseta robotti tarvittaessa manuaalisesti telakkaan.

Kuinka puhdistaa pölysäiliö?

Paina vapautuspainiketta poistaaksesi säiliön, tyhjennä se, pese säiliö ja suodatin puhtaalla vedellä ja kuivaa ne täysin ennen takaisin asettamista.

Mitä tietokoodi 'C01' tarkoittaa?

Koodi C01 ilmoittaa, että harjaan on juuttunut vieraita esineitä. Poista hätäpysäytyspainike käytöstä ja poista esteet harjasta.

Kuinka käyttää paikallispuhdistustoimintoa?

Kauko-ohjaimella osoita punaista valoa lattiaan 0,5 m etäisyydellä robotista ja pidä paikallispuhdistuspainiketta painettuna ohjataksesi robotin puhdistettavalle alueelle.

Robotti ei muodosta Wi-Fi-yhteyttä, mitä tehdä?

Tarkista, että reitittimesi toimii 2,4 GHz:llä, salasana on oikein ja Samsung Connect -sovellus on ajan tasalla. Nollaa robotti ja älypuhelimesi tarvittaessa.

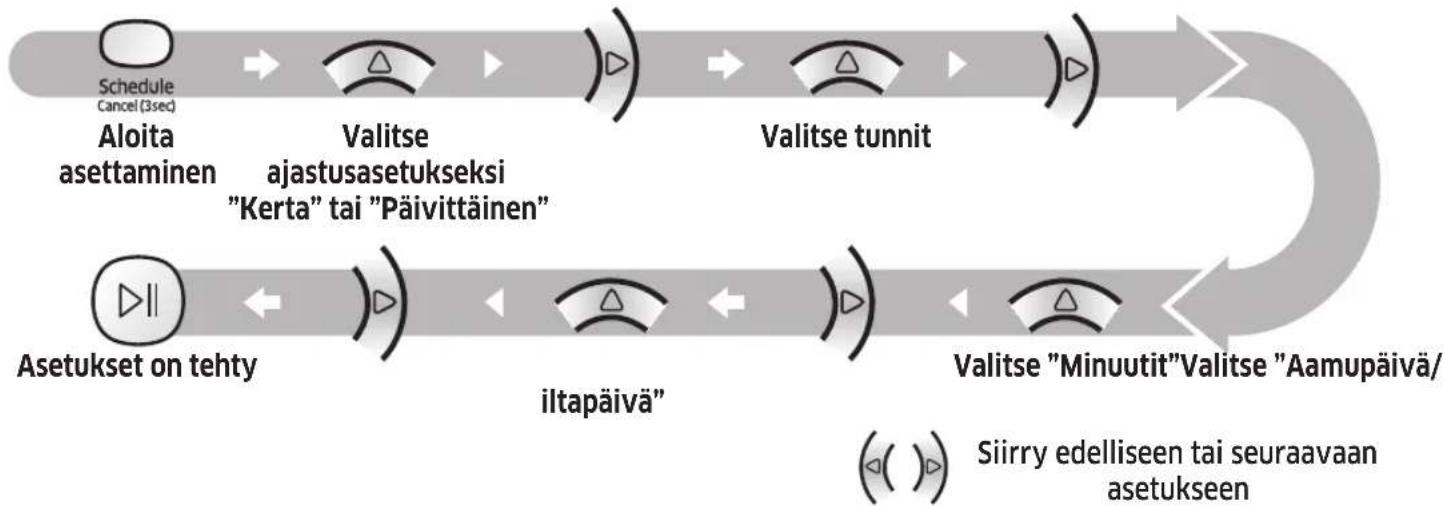

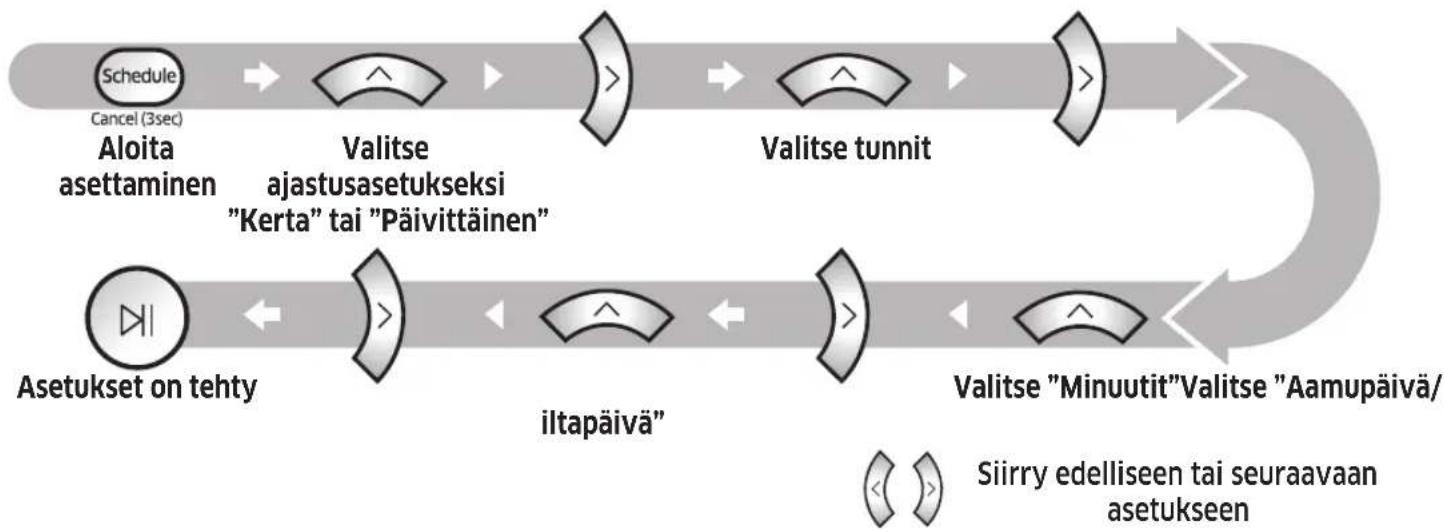

Kuinka asettaa päivittäinen aikataulu?

Aseta ensin nykyinen aika, paina sitten Ohjelma-painiketta 3 sekunnin ajan. Robotti puhdistaa automaattisesti joka päivä asetettuna aikana.

Mitkä puhdistustilat ovat käytettävissä?

Käytettävissä olevat tilat: Automaattinen, Paikallinen, Toistuva ja Manuaalinen. Jotkin tilat vaativat kauko-ohjaimen.

Mitä tehdä, jos imuteho on heikko?

Tyhjennä ja puhdista pölysäiliö, tarkista ettei suodatin ole tukossa ja poista vieraat esineet robotin alla olevasta ilmanottoaukosta.

Kuinka vaihtaa akku?

Akun vaihto tulee suorittaa valtuutetussa huoltokeskuksessa. Älä yritä poistaa sitä itse. Ota yhteyttä Samsungiin vaihtoa varten.

KÄYTTÖOHJE VR10M703PW9 SAMSUNG

Vastasel juhul esineb sähköiskun tai tulipalon vaara.

VAROITUS

Ennen käyttöä

Kytke pohjassa oleva hätäpysäytyskytkin päälle.

POWERbotin käynnistämiseksi sinun on kytkettävä hätäpysäytyskytkin päälle.

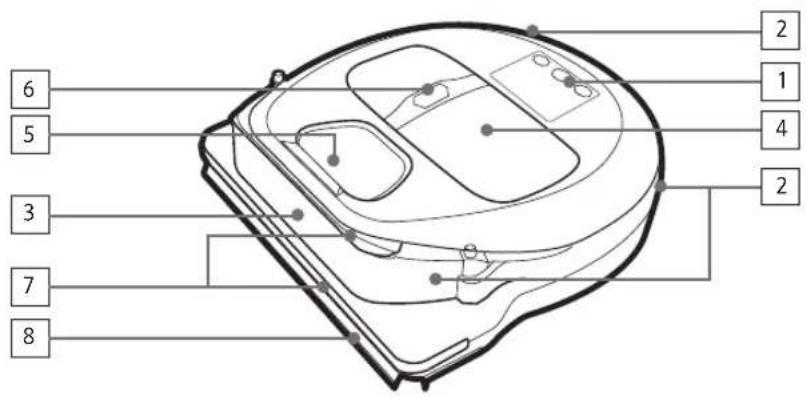

1. Näyttöpaneeli
2. Kaukosäätimen signaalin vastaanotin
3. Esteanturi
4. Pölysäiliö
5. Kamera
6. Pölysäiliön painike
7. Puskurin anturi
8. Automaattinen lataustyökalu

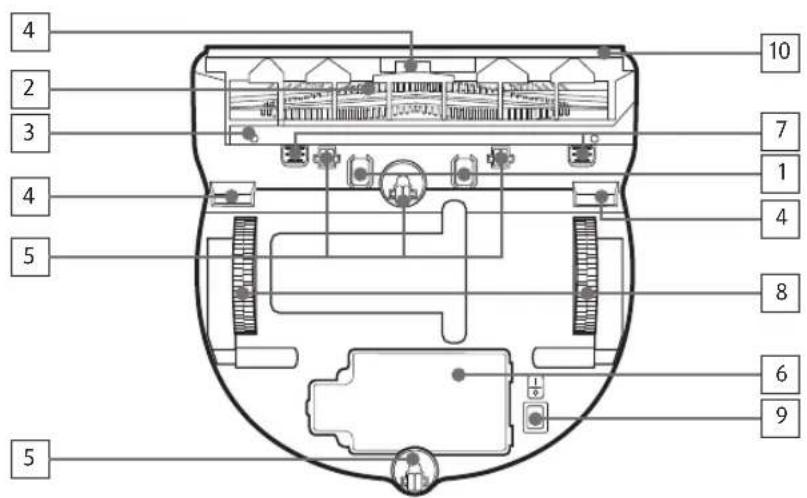

Pohja

1. Latauskoskettimet
2. Harja
3. Harjan kansi
4. Törmäysanturi
5. Sivuharja
6. Akun kansi
7. Harjan kannen nuppi
8. Ohjauspyörä
9. Hätä-seis-pysäytin
10. Automaattiluukun työkalu

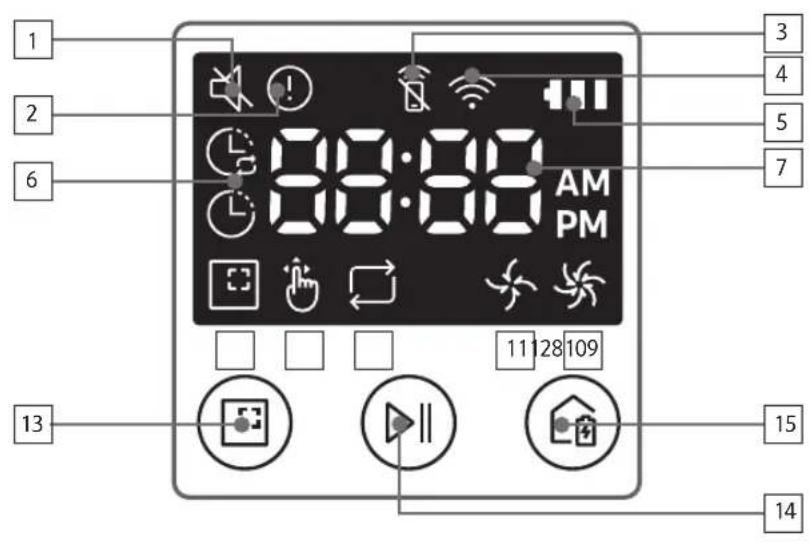

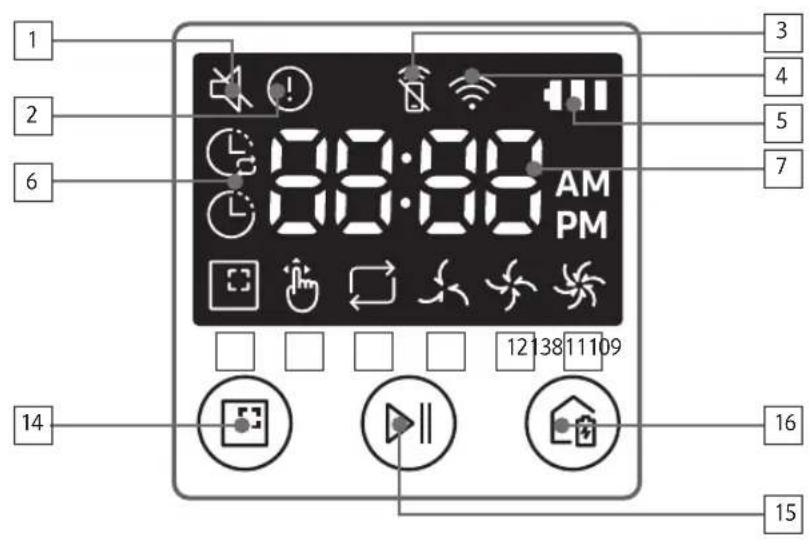

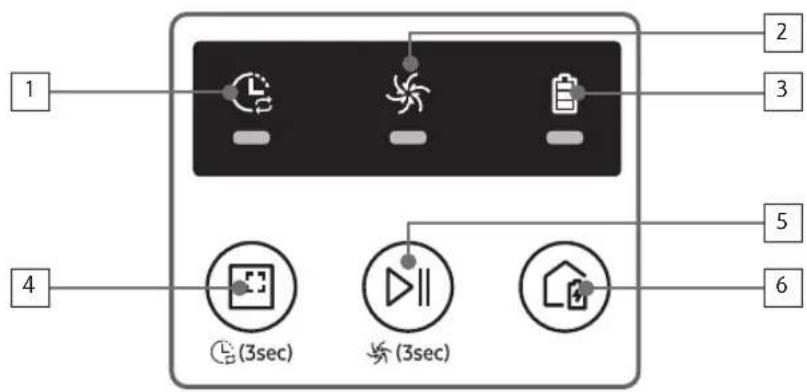

Näyttöpaneeli

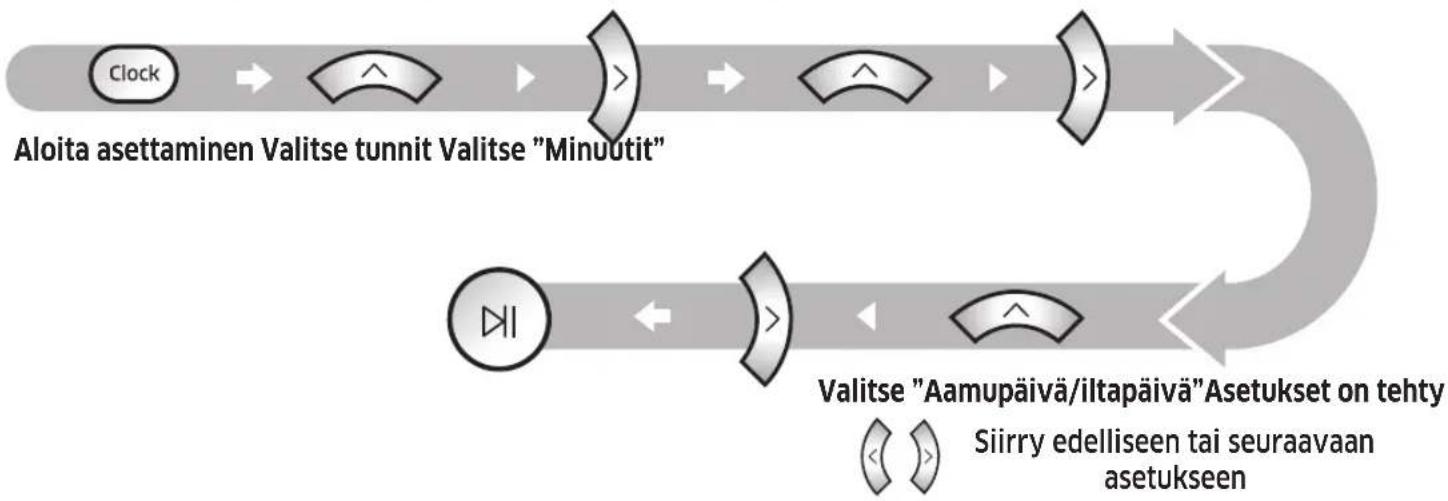

Kellonajan asettaminen

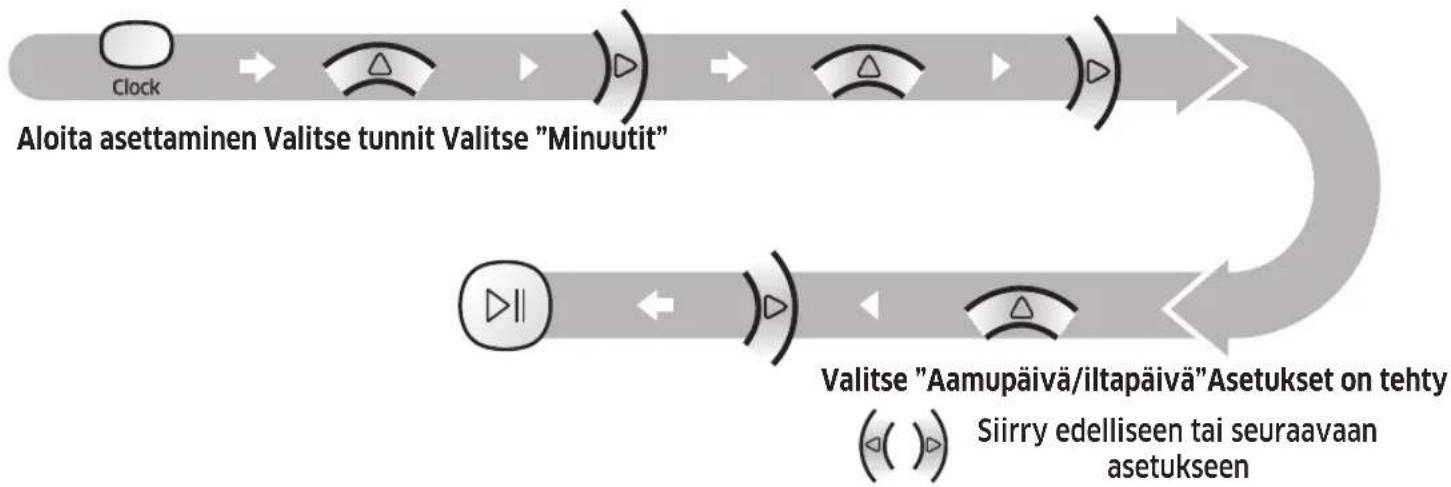

Kellonajan asettaminen

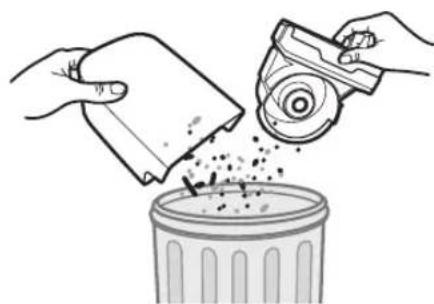

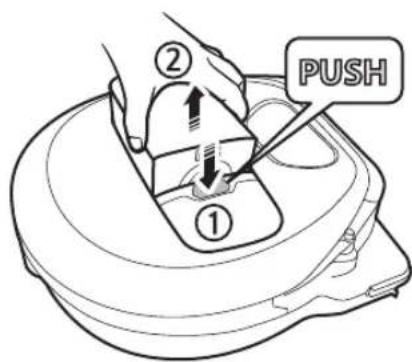

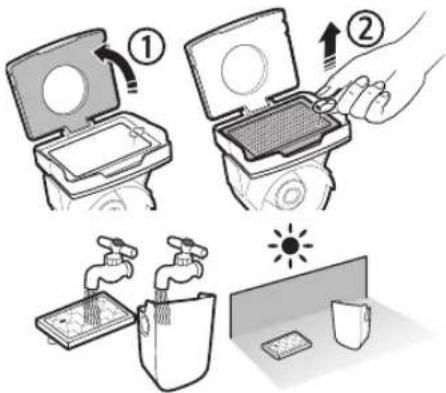

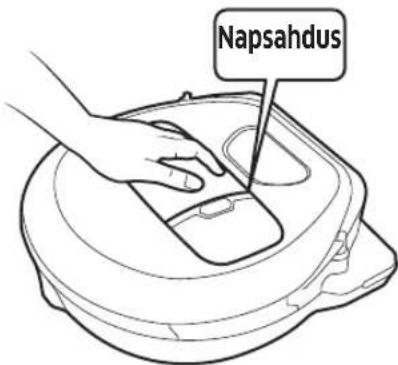

Pölysäiliön tyhjentäminen

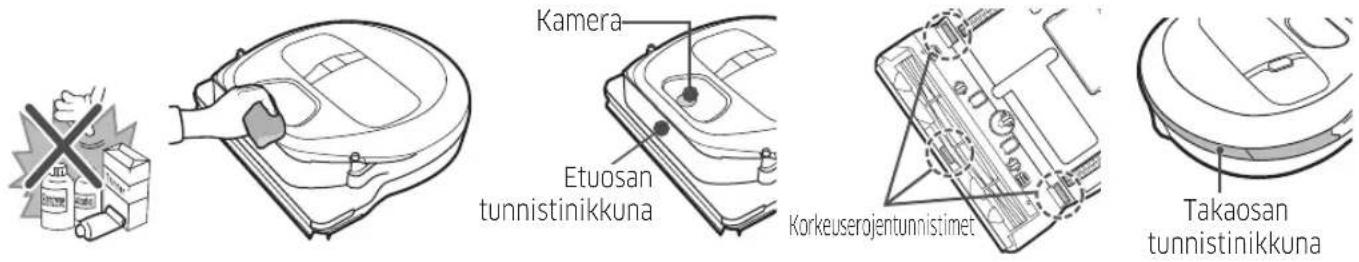

Anturien ja kameran puhdistaminen

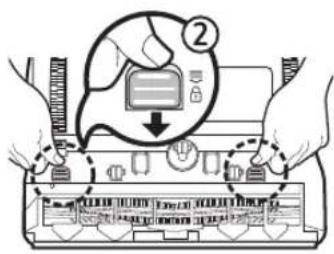

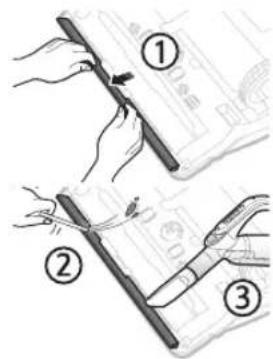

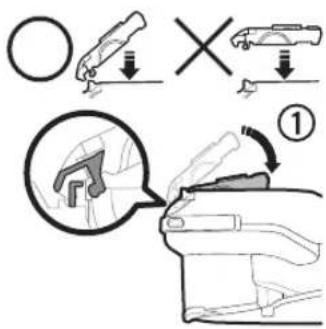

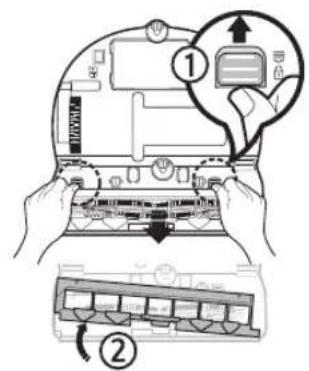

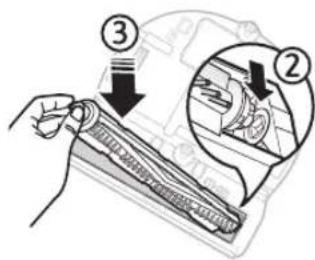

Harjan ja automaattiluukun työkalun puhdistaminen

Harjan ulkonäkö voi vaihdella mallin mukaan.

1 Irrota harjan kansi.

2 Irrota harja.

Tietoja IrDA-anturista

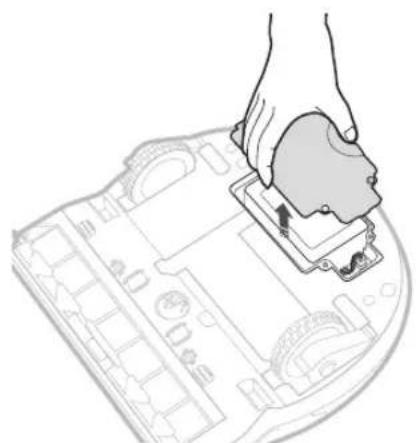

Varoitus!

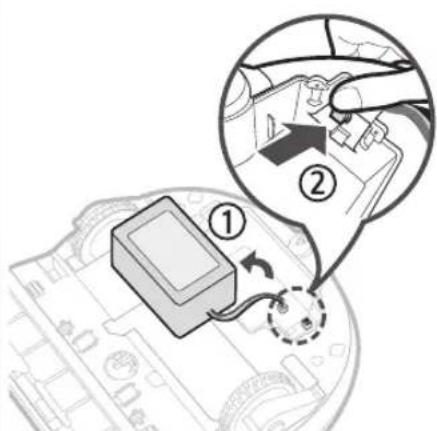

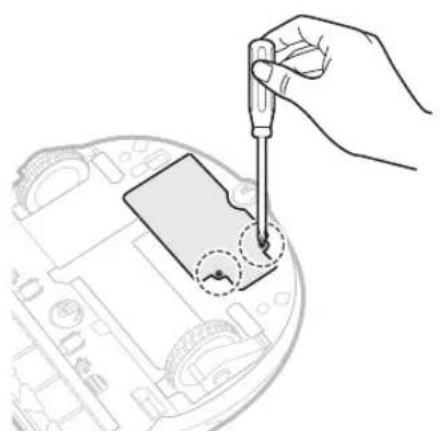

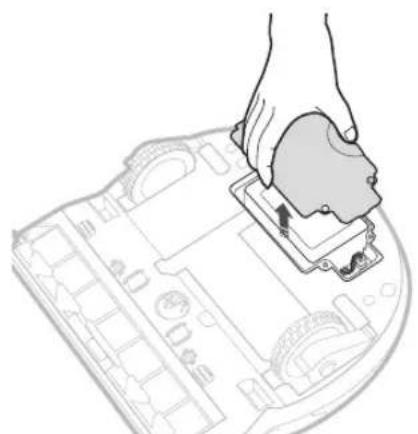

1 Käännä POWERbot selälleen ja irrota 2 ruuvia.

SR1 M70, SR2 M70 -sarja

Lue ohjeet huolellisesti ennen kuin käytät laitetta. Vain sisäkäyttöön.

Sisällysluettelo

03 Turvallisuusohjeet 08 Asennus Lisätarvikkeet / Huomautus asennuksesta 10 Lataaminen Automaattinen lataaminen / Lataaminen uudelleen / Alhainen varaus (Lo) 12 POWERbot-imurin käyttäminen Käynnistäminen ja sammuttaminen / Imurointitilojen valitseminen / Erikoistoimintojen käyttäminen 15 Virtual guardin asentaminen Virtual guardin osien nimet / Paristojen asentaminen 17 Kaukosäätimen käyttäminen 20 Osien nimet Ylös / Pohja / Näyttö 22 Kellonajan ja ajastuksen asettaminen Kellonajan asettaminen / Ajastuksen asettaminen 25 Puhdistaminen ja huolto Pölysäiliön puhdistaminen / Tunnistimien ja kameran puhdistaminen / Harjan sekä automaattisen sulkimen puhdistaminen / Vetopyörän puhdistaminen 27 Samsung Connect App 31 Huomautuksia ja varotoimenpiteitä Lataaminen / Käyttö / Puhdistaminen ja huolto / Tietoja akusta / Tietoja IrDA-tunnistimesta 33 Näyttökoodit 35 Vianmääritys 39 Akkua koskevia varoituksia 40 Avointa lähdekoodia koskeva ilmoitus 41 Tekniset tiedot

Turvallisuusohjeet

TURVALLISUUSOHJEET

• Ennen kuin käytät laitetta, lue tämä käyttöopas huolellisesti ja pidä se tallessa tulevaa tarvetta varten.

• Koska nämä käyttöohjeet koskevat useita eri malleja, oman pölynimurisi ominaisuudet saattavat poiketa jonkin verran ohjeissa kuvatuista.

OPPAASSA KÄYTETYT HUOMIO- JA VAROITUSMERKIT

VAROITUS	Viittaa kuolemanvaaraan taivakavien vammojen mahdollisuuteen.
HUOMIO	Viittaa henkilö- tai omaisuusvahinkojen mahdollisuuteen.

MUUT OPPAASSA KÄYTETYT MERKIT

HUOM.

Tätä merkkiä seuraavassa tekstissä on tärkeitä lisatietoja.

• Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista lainsäädännöllisistä velvollisuuksista (esim. REACH) löydät osoitteesta samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html

Turvallisuusohjeet

Kun käytät sähkölaitteita, muista tietyt varotoimenpiteet, esimerkiksi seuraavat:

LUE KAIKKI OHJEET, ENNEN KUIN KÄYTÄT TÄTÄ POWERbot-IMURIA.

Irrota laite pistorasiasta, kun et käytä sitä tai kun se täytyy huoltaa.

VAROITUS: tulipalojen, sähköiskujen ja henkilövahinkojen välttämiseksi:

YLEISTÄ

• Käytä laitetta ainoastaan tässä oppaassa kuvatulla tavalla.
• Älä käytä POWERbot-imuria tai laturia/telakointiasemaa, jos ne ovat vähänkään vaurioituneet.
• Jos imuri ei toimi niin kuin pitäisi tai jos se on pudonnut, vaurioitunut, jätetty ulos tai tippunut veteen, toimita se huoltoon.
• Älä käsittele laturia/telakointiasemaa tai POWERbot-imuria märin käsin. Käytä vain kuivilla pinnoilla ja sisätiloissa.
• Tätä laitetta saavat käyttää yli 8-vuotiaat lapset sekä fyysisesti tai psyykkisesti rajoittuneet ja kokemattomat henkilöt, jos käyttöä valvotaan tai jos heille on annettu ohjeet laitteen turvalliseen käyttöön ja he ymmärtävät käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai ylläpitää laitetta ilman valvontaa.
• Jos virtajohto vaurioituu, valmistajan, sen huoltoliikkeen tai vastaavalla tavalla pätevän henkilön on vaihdettava johto vaarojen välttämiseksi.

Laturi / telakointiasema

• Älä tee muutoksia polaroituun pistokkeeseen, jotta voit käyttää sitä polaroimattomassa pistorasiassa tai jatkojohdossa.
• Älä käytä ulkona tai kosketa märillä pinnoilla.
• Irrota laturi/telakointiasema pistorasiasta, kun et käytä sitä tai kun se täytyy huoltaa.
• Käytä akun lataamiseen vain laitteen valmistajan toimittamaa laturia/telakointiasemaa.
• Älä käytä vaurioitunutta virtajohtoa tai pistoketta tai löysää pistorasiaa.
• Älä vedä tai kanna laitetta pitämällä kiinni johdosta, äläkä käytä johtoa kantokahvana.
• Älä jätä johtoa oven väliin, äläkä käytä sitä teräväreunaisten esineiden lähellä. Pidä johto poissa kuumilta pinnoilta.
• Älä käytä jatkojohtoja tai sellaisia pistorasioita, joiden kuormitettavuus ei ole riittävä.
• Älä irrota laitetta pistorasiasta vetämällä johdosta. Kun irrotat laitteen pistorasiasta, pidä kiinni pistokkeesta, äläkä johdosta.
• Älä riko tai polta akkuja. Ne räjähtävät korkeissa lämpötiloissa.
• Älä avaa laturia/telakointiasemaa. Laitteen saa korjata vain valtuutettu huoltoliike.
• Älä altista laturia/telakointiasemaa korkeille lämpötiloille tai minkäänlaiselle kosteudelle.
• Älä lataa laturilla paristoja, joita ei ole tarkoitettu ladattaviksi.

POWERbot

• Älä imuroi kovia tai teräviä esineitä, esim. lasia, nauloja, ruuveja tai kolikoita.
• Älä käytä laitetta, ennen kuin olet asettanut suodattimen paikalleen. Kun huollat laitetta, älä koskaan laita sormiasi tai mitään esineitä sen tuuletustilaan.
• Älä laita mitään esineitä laitteessa oleviin aukkoihin. Älä käytä laitetta, jos jokin sen aukoista on tukossa. Pidä laitteen aukot puhtaina pölystä, nukasta, hiuksista, karvoista tai mistä tahansa muusta liasta, joka saattaa haitata ilmanvaihtoa.
• Älä imuroi myrkyllisiä aineita (kloorivalkaisuainetta, ammoniakkia, viemärinpuhdistusainetta jne.).
• Älä imuroi mitään sellaista, mikä palaa tai savuaa, esim. tupakantumppeja, tulitikkuja tai kuumaa tuhkaa.
• Älä imuroi helposti syttyviä tai palavia aineita, esim. bensiiniä, äläkä käytä laitetta sellaisilla alueilla, joilta saattaa löytyä tällaisia aineita.

Tiloissa, joiden lattioilla on kynttilöitä tai pöytälamppuja.

• Tiloissa, joissa käytetään valvomatonta avotulta (liekkejä tai kekäleitä).
• Tiloissa, joista löytyy tislattua alkoholia, ohentimia tai tuhkakuppeja, joissa on palavia savukkeita tms.
• Älä käytä POWERbot-imuria sellaisissa suljetuissa tiloissa, joissa on öljypohjaisten maalien, ohentimien tai hyönteismyrkkyjen höyryjä, helposti syttyvää pölyä tai muita räjähtäviä tai myrkyllisiä höyryjä.
• Akun kennot saattavat vuotaa, jos laitetta käytetään ääriolosuhteissa tai äärilämpötiloissa. Jos nestettä pääsee iholle, pese iho nopeasti vedellä. Jos nestettä pääsee silmiin, huuhtele silmät välittömästi puhtaalla vedellä ja jatka huuhtelua vähintään 10 minuuttia. Käy lääkärin vastaanotolla.

Turvallisuusohjeet

VAROITUS

Virransyöttöön liittyvää

Estä sähköiskun ja tulipalon vaarat. - Varo vaurioittamasta laitteen virtajohtoa. - Älä vedä johdosta liian voimakkaasti äläkä koske pistokkeeseen märin käsin. - Älä käytä virtalähteenä muuta kuin 100-240 V~ äläkä käytä jakorasiaa, jotta voisit kytkeä siihen samanaikaisesti useita laitteita. (Älä jätä johtoa lojumaan lattialle.) - Älä käytä vaurioitunutta pistoketta, virtajohtoa tai löysää pistorasiaa. - Poista pistokkeen nastoista ja kosketusosista niihin kertynyt pöly ja muut niihin kuulumattomat aineet. - Vaarana voi olla sähköisku tai toimintahäiriö.

VAROITUS

Ennen käyttöä

Älä käytä POWERbot-imuria helposti syttyvien aineiden lähettyvillä. - Lähellä kynttilää, pöytälamppuja, tulisijaa tai helposti syttyviä aineita, kuten bensiiniä, alkoholia tai ohentimia. ▶ POWERbot on tarkoitettu kotitalouskäyttöön, eikä se sovellu käytettäväksi ullakoilla, kellareissa, varastoissa, teollisuusrakennuksissa, ulkotiloissa, kosteissa tiloissa (kylpyhuoneissa tai kodinhoitohuoneissa) tai pöydillä tai hyllyillä. - POWERbot saattaa vaurioitua tai toimia väärin. - Varmista, ettei POWERbot pääse kulkemaan minkään nesteen läpi eikä joudu kosketuksiin nesteiden kanssa. - POWERbot voi vaurioitua pahoin ja liata muita alueita, jos sen pyörät osuvat nesteeseen. Älä läikytä telakointiaseman päälle mitään nesteitä. - Vaarana voi olla sähköisku tai tulipalo.

Älä käytä telakointiasemaa mihinkään muuhun kuin sen alkuperäiseen käyttötarkoitukseen. Seurauksena voi olla tulipalo tai telakointiaseman vaurioituminen. Pidä korkeuserojen tunnistin turvallisuussyistä aina puhtaana.

VAROITUS Käytön aikana

Jos POWERbot-imurista kuuluu epätavallisia ääniä tai se haisee poikkeavalle tai siitä tulee savua, sammuta POWERbot välittömästi sen pohjassa olevasta hätäkatkaisimesta ja ota yhteyttä huoltoon.

VAROITUS Puhdistaminen ja huolto

Jos virtajohto on vaurioitunut, ota yhteyttä huoltoon ja pyydä valtuutettua asentajaa vaihtamaan johto.

• Vaarana voi olla sähköisku tai tulipalo.

Kun vaihdat akkuja, pyydä lisätietoja Samsung Electronicsin huoltoliikkeestä.

• Muiden laitteiden akkujen käyttäminen voi aiheuttaa toimintahäiriöitä.

HUOMIO: Ennen käyttöä

• Aseta pölysäiliö paikalleen, ennen kuin käytät POWERbot-imuria. Muista seuraavat seikat, jotta automaattinen lataus tapahtuisi oikein:
• Kytke aina telakointiasemaan virta.
• Asenna telakointiasema paikkaan, josta POWERbot-imurin on helppo löytää se.
• Älä jätä telakointiaseman eteen mitään esineitä.

Kun asennat telakointiaseman, älä jätä virtajohtoa lojumaan lattialle, sillä POWERbot saattaa tarttua siihen. - Älä käytä POWERbot-imuria mustalla lattialla. - POWERbot ei välttämättä pysty toimimaan oikein. - Älä aseta mitään esineitä alle 0,5 metrin etäisyydelle laturin sivureunoista ja alle 1 metrin etäisyydelle telakointiaseman etureunasta. Varmista, ettei telakointiaseman latauspinta ole vaurioitunut ja ettei siinä ole mitään siihen kuulumattomia aineita. Älä asenna telakointiasemaa tummalle lattialle. - Telakointiaseman ympärillä oleva tumma lattia häiritsee latausta. - Siirrä ennen imurointia pois kaikki sellaiset esineet, jotka saattavat häiritä POWERbot-imurin liikkumista (esimerkiksi lasten sisäkeinu tai -liukumäki). Älä käytä POWERbot-imuria paikoissa, jotka ovat kapeampia kuin POWERbot-imurin kääntymissäde (enintään 0,5 m). - Jos jotakin harjaa tai sen suojusta ei ole asennettu oikein, lattia saattaa naarmuuntua tai laite voi toimia väärin. Ennen kuin käytät POWERbot-imuria, poista sen tieltä herkästi rikkoutuvat esineet, kuten kehykset, peilit ja posliiniesineet. Tällöin POWERbot toimii keskeytyksettä.

HUOMIO

Käytön aikana

• Jos käytät POWERbot-imuria paksun maton päällä, sekä POWERbot että matto saattavat vaurioitua.
• POWERbot ei pysty ylittämään yli 1 cm:n paksuisia mattoja. Älä käytä POWERbot-imuria pöydillä tai muilla korkeilla pinnoilla.
• Laitteen putoaminen voi aiheuttaa vaurioita.

▶ POWERbot saattaa törmätä tuoliin tai pöydänjalkoihin. Niiden siirtäminen syrjään nopeuttaa ja tehostaa imurointia. Kun POWERbot on käytössä, älä nosta sitä ylös tai siirrä sitä toiselle alueelle. Älä pidä kiinni POWERbot-imurin vetopyöristä, kun siirrät imuria toiselle alueelle. - Älä aseta mitään esineitä POWERbot-imurin tai sen kameran päälle, sillä ne voivat aiheuttaa toimintahäiriöitä. - Poista välittömästi kaikki suuret paperit tai muovipussit POWERbot-imurin tieltä, kun käytät sitä, sillä ne voivat tukkia imukurkun. Älä osoita punaisella osoittimella suoraan ihmisiä tai eläimiä kohti. Älä makaa käynnissä olevan POWERBOT-imurin lähellä.

• Hiuksesi saattavat tarttua tehoharjaan ja voit loukata itsesi.

HUOMIO

Puhdistaminen ja huolto

• España POWERbot-imurin vauriot toimimalla seuraavasti:
• Älä puhdista POWERbot-imuria suihkuttamalla vettä suoraan sen päälle tai käyttämällä bentseeniä, ohentimia, asetonia tai alkoholia.

Älä pura tai korjaa POWERbot-imuria itse. Tämän saa tehdä ainoastaan valtuutettu asentaja. Pidä esteiden- ja korkeuserojentunnistimet sekä kamera aina puhtaina.

• Jos tunnistimiin kertyy likaa, ne saattavat toimia väärin.

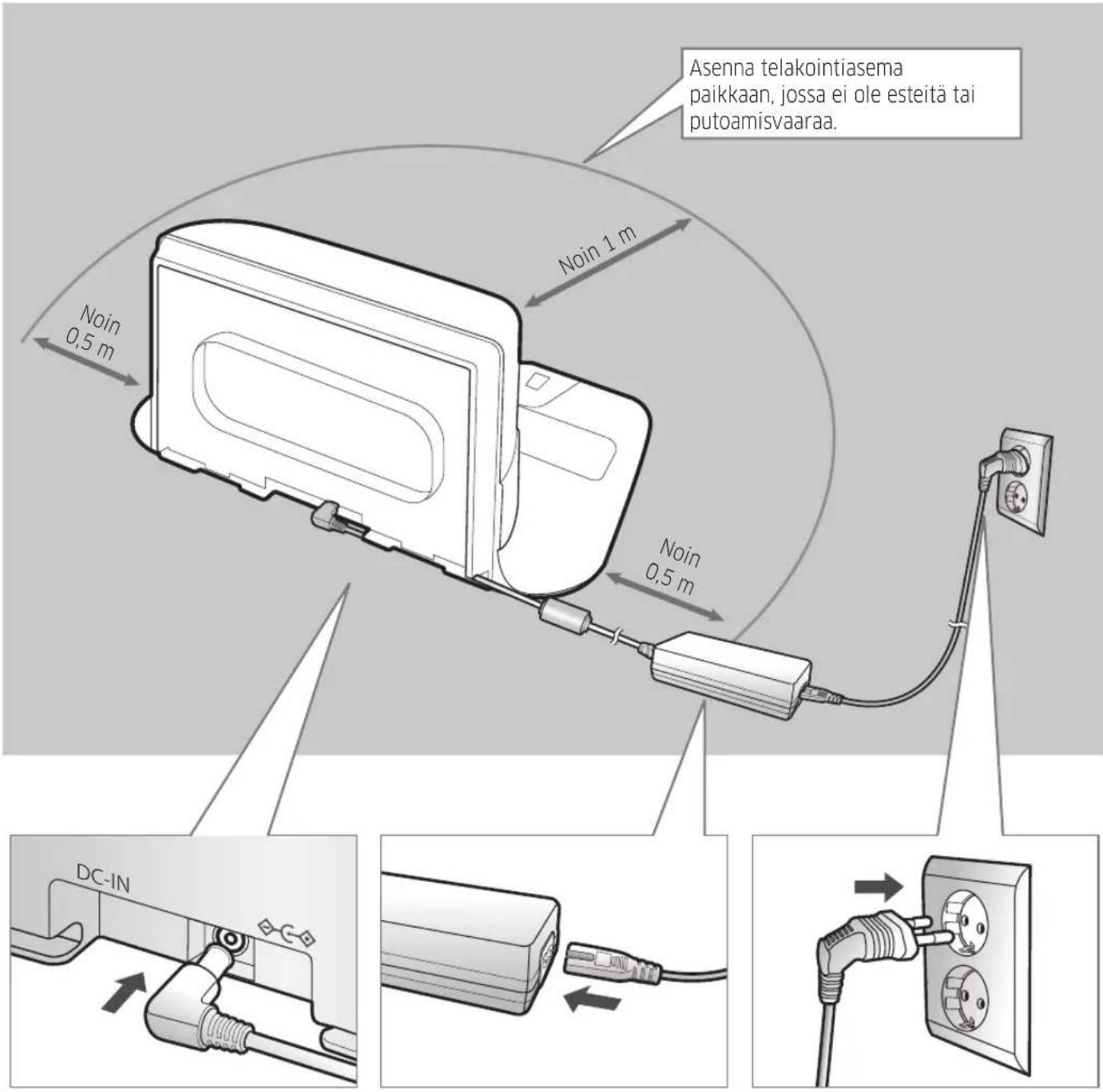

Asennus

Telakointiaseman virtajohdon on oltava aina pistorasiassa ja aseman käynnissä.

1 Kytke akkulaturin liitin telakointiasemaan.

2 Kytke virtajohto akkulaturiin.

Laturin ollessa käytössä sen tarrapuolen tulee osoittaa alaspäin.

3 Kytke pistoke pistorasiaan.

Lisätarvikkeet

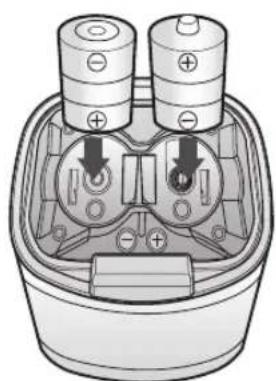

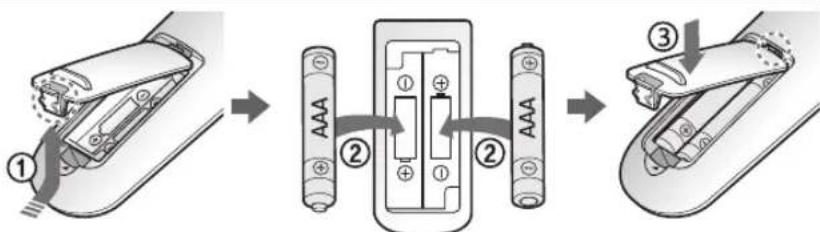

tai Kaukosäädin (Ei mukana SR1*M701**+ -sarjoissa)	Paristot (AAA-typpi) Käytöopas Varasuodatin		(Vain SR20M7090***- ja SR20M7070***-sarjoissa)
Telakointiasema Virtajohto Laturi Virtual guard			(Vain SR20M7090***-, SR20M7070***-, SR20M706***- ja SR20M7050***-sarjoissa)

* Akun määrittely SR1 M70 -sarja: Litium-ioni, 21,6 V, 1800 mAh, 6 kennoa SR2 M70 **-sarja: Litium-ioni, 21,6 V, 3 600 mAh, 6 kennoa

Huomautus asennuksesta

Huom.

Asenna telakointiasema paikkaan, jossa lattia ja seinät ovat suorat. Jos lattia on puinen, aseta telakointiasema puun syiden suuntaisesti. - Jos virta on katkaistu hätäkatkaisimesta, POWERbot ei lataudu, vaikka se telakoidaan telakointiasemaan.

Kytke aina telakointiasemaan virta.

• Jos telakointiasemaan ei tule virtaa, POWERbot ei löydä sitä eikä lataudu automaattisesti.
• Jos POWERbot-imuria ei ole kiinnitetty telakointiasemaan, sen akku tyhjenee itsestään.
• Jos POWERbot on lepotilassa, siihen ei tule virtaa, vaikka virransyöttö katkaistaisiin ja käynnistettäisiin hätäkatkaisimesta. Ota lepotila pois käytöstä pitämällä POWERbot-imurin [käynnistä/pysäytä] -painiketta painettuna.

Lataaminen

Kun olet ladannut POWERbot-imurisi täyteen ensimmäistä kertaa (oston jälkeen), sitä voidaan käyttää 60 minuuttia normaalitilassa (Latausajasta enemmän sivulla 39.)

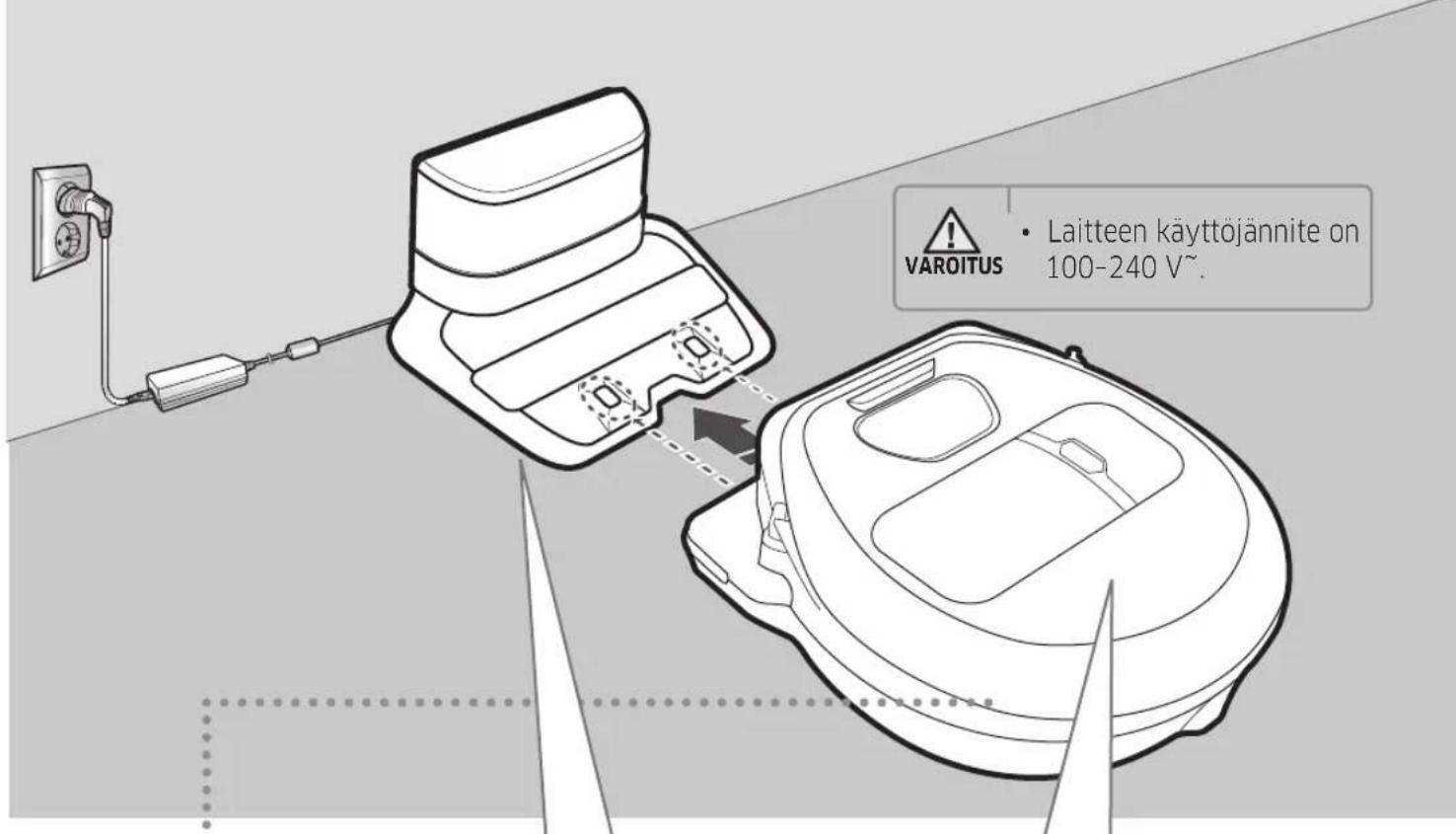

Smart-lataaminen

Jos POWERbot-imurin virta loppuu Automaattinen siivous -tilassa, se palaa automaattisesti telakkaan ladattavaksi ja jatkaa siivousalueen siivoamista, kun akku on latautunut kaksi kolmasosaa. (Enint. 2 kertaa)

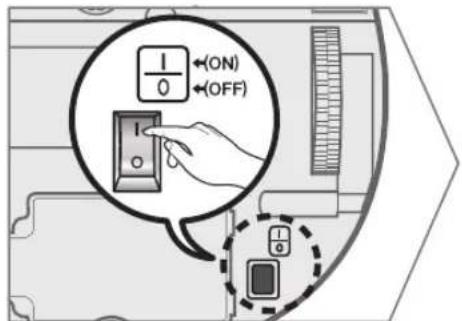

1 Kytke laitteeseen virta sen pohjassa olevasta hätäkatkaisimesta.

POWERbot-imurin virta kytketään pääkatkaisimesta, jotta imuri voidaan käynnistää.

Paina -painiketta ja vapauta se.

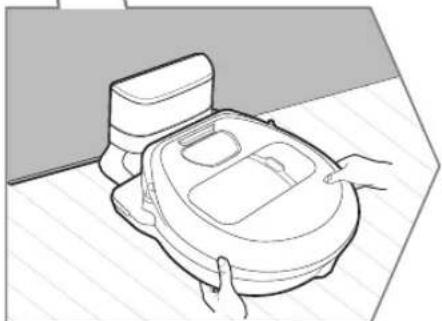

2 Lataa POWERbot manuaalisesti asettamalla se telakointiasemaan.

Varmista, että POWERbot-imurin ja telakointiaseman latausnastat on kohdistettu toisiinsa nähden oikein.

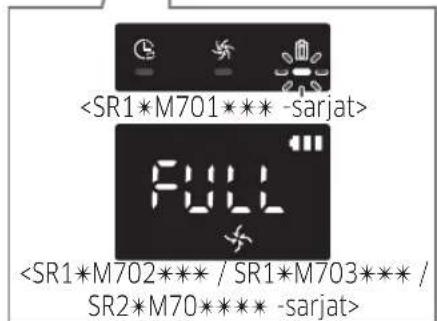

3 Tarkista latautumisen tila.

SR1 M701 -sarjan malleissa akun varauksen ilmaisin vilkkuu 1 sekunnin välein latauksen aikana ja ilmaisin jää päälle, kun laite on täysin latautunut. SR1 M702 / SR1 M703 / SR2 M70 * -sarjan malleissa "sytyy päälle latausprosessin edetessä ja "FULL" syttyy, kun lataus on valmis.

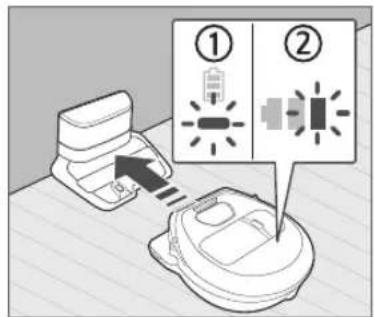

Automaattinen lataaminen

1. SR1*M701***-sarjat

Kun akun varauksen ilmaisin alkaa vilkkua 0,4 sekunnin välein imuroinnin aikana, POWERbot palaa automaattisesti telakointiasemalle latautumaan.

2. SR1*M70****/SR2*M70****-sarjat

Kun akun varauksen ilmaisin alkaa vilkkua imuroinnin aikana, POWERbot palaa automaattisesti telakointiasemalle latautumaan.

Lataaminen uudelleen

Voit antaa POWERbot-imurille komennon palata automaattisesti telakointiasemalle latautumaan imuroinnin aikana.

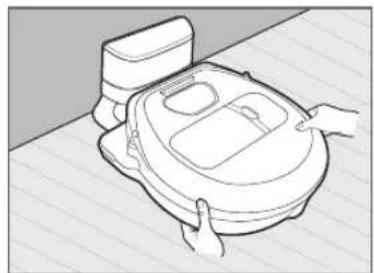

Alhainen varaus (Lo)

Lataa POWERbot manuaalisesti asettamalla se telakointiasemaan.

Tee seuraavat toimenpiteet, jos lataus ei käynnisty:

Tarkista telakointiaseman asennus näissä tilanteissa:

▶ telakointiasema on sellaisessa paikassa, johon POWERbot ei pääse helposti. - telakointiaseman ja POWERbot-imurin välinen etäisyys on yli 5 m.

• Saattaa kulua kauan aikaa, ennen kuin POWERbot palaa telakointiasemalle latautumaan.

Lataa POWERbot näissä tilanteissa:

▶ telakointiasema on nurkassa. akku on täysin tyhjä. ▶ POWERbot ei pysty liikkumaan jonkin esteen (esim. huonekalun) vuoksi.

▶ POWERbot ei pysty ylittämään telakointiaseman lähellä olevaa kynnystä. (POWERbot pystyy ylittämään enintään 1,5 cm korkean kynnyksen.)

akun merkkivalo vilkkuu ja näytössä näkyy "Lo" akun merkkivalo vilkkuu (käytössä SR1 M701 **-sarjan malleissa) kun POWERbot on täsmäimurointi tai manuaalisessa tilassa.

POWERbot-imurin käyttäminen

Virransyöttö on käynnistettävä pääkatkaisimesta ennen POWERbot-imurin käyttöä.

Käynnistäminen ja sammuttaminen

Paina painiketta yli 3 sekuntia.

• Kun POWERbot-imuria ei ole käytetty 30 minuuttiin; SR1 M70 U / SR2 M70 U -sarjan malleissa: Käynnistää virransäästötilan. SR1 M70 W / SR2 M70 W -sarjan malleissa: Palaa automaattisesti telakointiasemalle latautumaan.

Automaattisen imurointitilan käynnistäminen

Paina tätä painiketta ja vapauta se. POWERbot-imuri liikkuu ja automaattisesti siivoaa asetetut alueet vain kerran.

• Imuroinnin lopettaminen: Paina painiketta ja vapauta se.

Täsmäimurointitila

POWERbot imuroi tietyn alueen tehokkaasti.

Lataaminen uudelleen

Tätä painiketta painamalla voit antaa POWERbot-imurille komennon palata automaattisesti telakointiasemalle latautumaan imuroinnin aikana.

Imurointitilojen valitseminen

Imurointitila Valitseminen	Näytety kuvake
	SR1*M702***SR1*M703***SR2*M70****	SR1*M701***
Automaattinen imurointi	II	III
Täsmäimurointi		III
Siivouksen toisto	* Paina ensin kaukosäätimestä [A, B Repeat typpi ], [C, D typpi Repeat] ja sitten paina [käynnistys/pysäytys II].	III
Manuaalinen imurointi	* Manuaalinen imurointi voidaan valita kaukosäätinen suunnanhallintapainikkeilla.	III

※ Jos POWERbot ei palaa laturiin, se siirtyy lepotilaan ja sen näyttö sammuu. * Poistuaksesi virransäästötilasta, paina [käynnistys/pysäytys] tai [Virta]-painiketta imurista tai kaukosäätimestä. * Jos automaattitilassa imurointi on valmis alle 15 minuutissa, POWERbot-imuri imuroi vielä kerran.

POWERbot-imurin käyttäminen

Imurointitapa eri tiloissa

Automaattinen imurointi

Automaattisesti imuroi asetetut alueet kerran.

• SR1 M701 ** -sarjat: Imuroi niin kauan, kunnes akku on tyhjä.

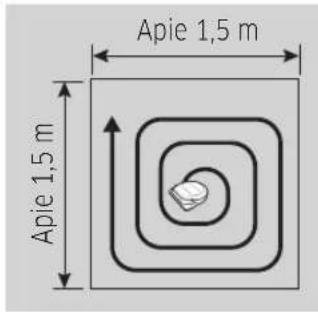

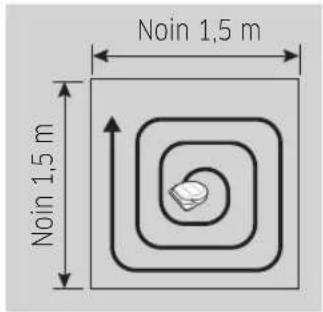

Täsmäimurointi

Imuroi tietyn alueen tehokkaasti. Tämä tila soveltuu esim. leivän- ja keksinmurujen imurointiin.

Manuaalinen imurointi

Voit kaukosäätimellä ohjata POWERbot-imurin imuroimaan haluttuun kohtaan.

• Tätä toimintoa ei tueta SR1 M701 **

-sarjojen malleissa.

Siivouksen toisto

Imuroi niin kauan, kunnes akku on tyhjä.

*Tätä toimintoa ei tueta SR1*M701*** -sarjojen malleissa.

Huom.

• Jos automaattinen imurointi tai siivouksen toisto on valittu, POWERbot imuroi ensin alueen telakointiaseman lähellä.

Erikoistoimintojen käyttäminen

Puhdistustoiminto Toiminta		Näytetty kuvake
		SR1*M702***SR1*M703***SR2*M70****	SR1*M701***
Älykäsvirranhallinta	*Kun POWERbot havaitsee matonnormaalitilassa, se vaihtaaautomaattisesti vahvemmalle imuteholle.
Reunojenimurointi	*Kun POWERbot havaitsekulman tai nurkan automaatti-tai tāsmäimuroointitilassa,automaattinen suljntyökalukäynnistyy ja lähestyy imuroitavaa kulma- tai nurkka-aluetta.Suorakulma (yksinkertainenimurointi)Nurkka (kaksinkertainen imurointi)

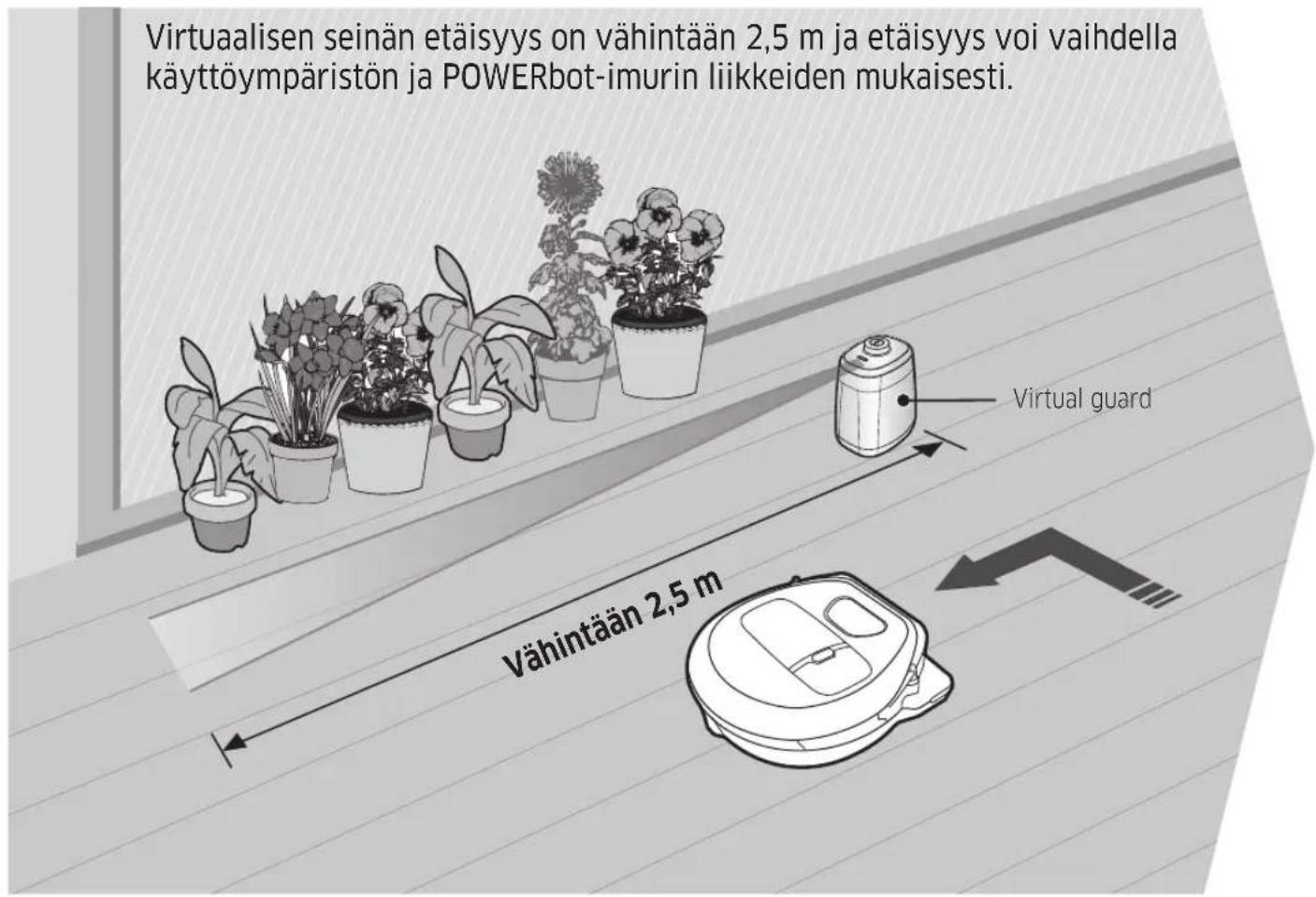

Virtual guardian asentaminen

Virtual guard lähettää infrapunasädettä, joka estää POWERbot-imurin pääsyn tietylle alueelle.

* (Sisällytetty vain SR2 M707*** -sarjoissa. SR2 M704***/ SR2 M705***/ SR2 M706*** -sarjoissa vaatii lisävarusteen ostoa.)

1 Käynnistä laite painamalla virtapainiketta.

Virtavalo (punainen) vilkkuu.

2 Asenna Virtual guard paikkaan, johon haluat estää POWERbot-imurin pääsyn

Varmista, että etäisyydentunnistin osoittaa siihen suuntaan, johon haluat luoda näkymättömän esteen (joka estää POWERbot-imurin lähestymisen).

Virtuaalisen vartijan asentaminen

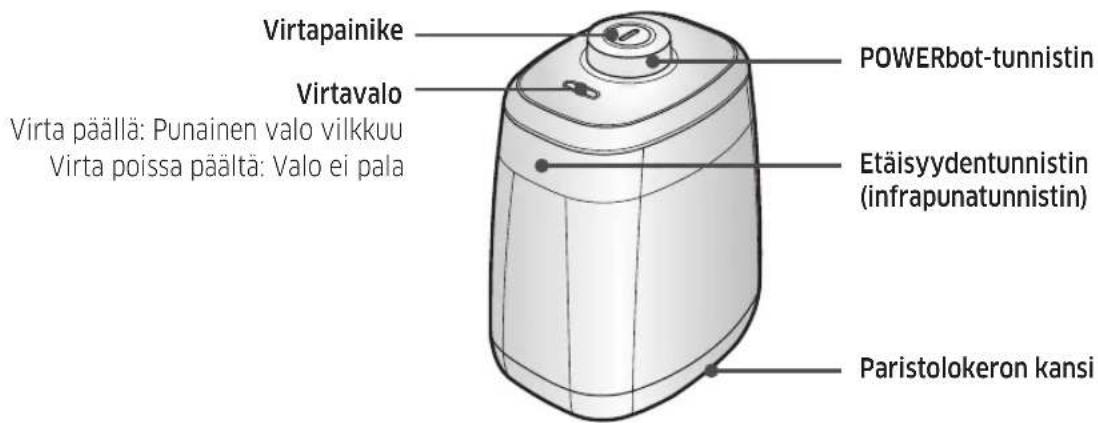

Virtuaalisen vartijan osien nimet

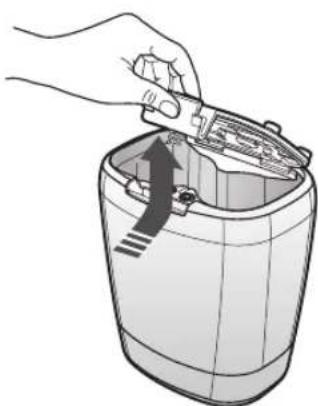

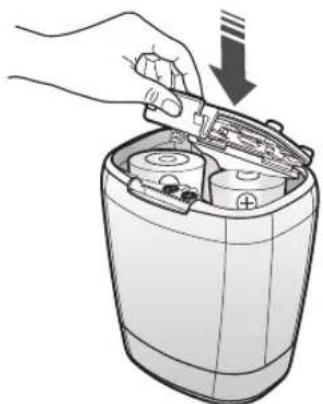

Paristojen asentaminen

Virtuaalisen vartijan paristot on hankittava erikseen.

1 Avaa virtuaalisen vartijan paristolokeron kansi painamalla lukitustappia ja nostamalla kansi ylös.

2 Aseta alkaliparistot (tyyppi D) kuvan osoittamalla tavalla (tarkista + / - -navat).

3 Aseta kannen nipsu sille varattuun aukkoon ja paina kannen toista päätä niin kauan, kunnes kansi loksahtaa paikoilleen.

Kaukosäätimen käyttäminen

[Tyyppi A] [Tyyppi B]

[C Tyyppi] [D Tyyppi]

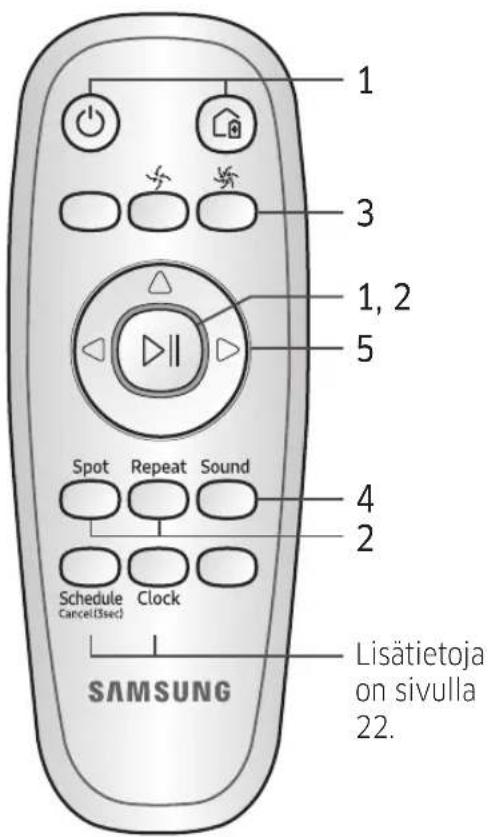

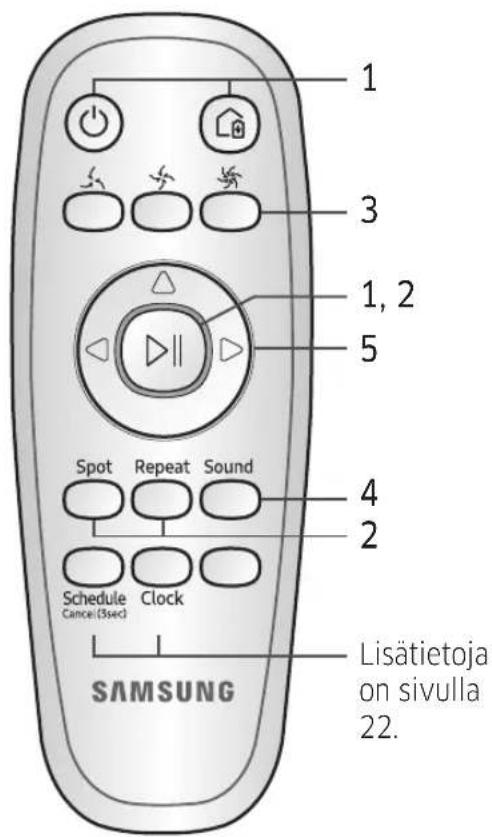

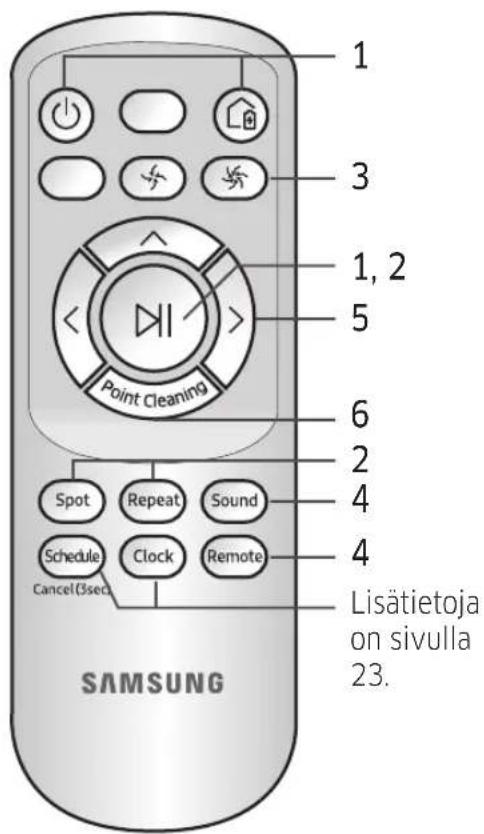

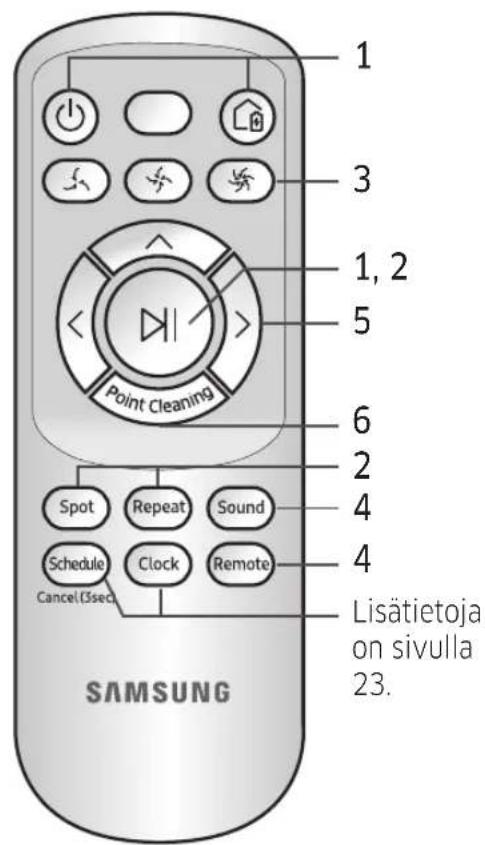

Kaukosäätimen käyttäminen

[Tyyppi A] / [Tyyppi B] / [Tyyppi C] / [Tyyppi D]

1 Virtapainike / Lataaminen uudelleen / Käynnistys/pysäytys)

Virta	◎	◎	◎	◎	Käynnistätte POWERbot-imurin virransyöttö.
Lataaminen uudelleen	◎	◎	◎	◎	Valitse tämä, jos haluat ladata POWERbot-imurin telakointiasemalla imuroinnin aikana.
Käynnistät/pysäytä	◎||	◎||	◎||	◎||	Voit käynnistätta tai pysäytää imuroinnin.

2 Imurointitilat

Automaattinen imurointi	ΔII	ΔII	ΔII	ΔII	Tämān valitsemalla imuri puhdistaa osoitetut alueet kerran ja palaa sitten automaattisesti telakointiasemaan.
Täsmäimurointi	Spot	Spot	Spot	Spot	Valitse tāmā, jos haluat imuroida tietyn alueen tehokkaasti.
Siivouksen toisto	Repeat	Repeat	Repeat	Repeat	Valitse tāmā, niin imuri siivoaat toistuvasti, kunnes akun varaus on hyvin alhainen ja sen merkkivalo vilkkuu.

3 Imuteho

Turbotila					Valitse tãmã, jos haluat imuroida vahvimmalla imuteholla.
Normaalitila					Valitse tãmã, jos haluat imuroida normalilla imuteholla.
Hiljainen tila					Valitse tãmã, jos haluat imuroida pienemmällä käyntiäenellä.

4 Lisätoiminnot

Ääni	Sound	Sound	Sound	Sound	Aina, kun painat tätä painiketta, nämä asetukset valitaan tällä järjestyksessä: äänitehosteet → mykistys Vain <SR10M703**9 -sarja> Star wars → -ääniefektit → mykistä
Kaukosäädin			Remote	Remote	Valitse säätäaksi langattoman yhteyden paälle tai pois.

• Vain: Star Wars (Mykistystoiminto ei ole saatavilla)
• Valittu asetus ei muutu, vaikka hätäkatkaisin laitettaisiin päälle ja pois.

5 Manuaalinen imurointi & Suunnanohjaus

Siirtyminen eteenpäin					Liikkuminen eteenpäin
Känty vasemmalle	()	()	()	()	Käntyminen vasemmalle
Känty oikealle	()	()	()	()	Käntyminen oikealle

• Taaksepäin liikkuminen ei ole mahdollista.

6 Pisteimurointi

Käytettävissä vain C, D tyyppien kaukosäätimillä.

Voit osoittaa haluamasi imurointikohdan kaukosäätimellä POWERbot-imurille imuroinnin aikana.

Osoita punaisella valolla lattiaan enintään 0,5 m etäisyydelle POWERbot-pölynimurista.

Siirrä punainen valo haluamaasi kohtaan pitämällä pisteimuroinnin painiketta painettuna. POWERbot-imuri seuraa valoa imuroinnin aikana.

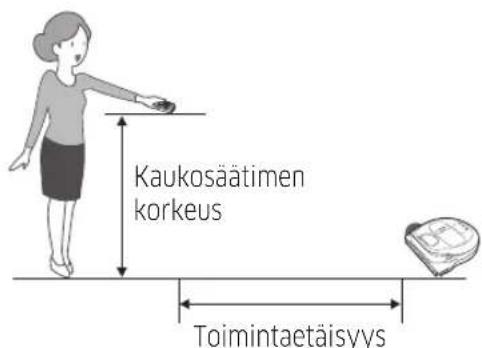

Kaukosäätimen toimintaetäisyys

Kaukosäätinen korkeus	0,5 m 1 m	1,5 m
Toimintaetäisyys	Noin 1,5 m Noin	2 m Noin 3 m

Paristojen asentaminen

Avaa paristolokeron kansi nostamalla sitä ylöspäin samalla, kun painat lukitustappia, ja aseta paristot paikoilleen kuvan osoittamalla tavalla. Sulje kansi niin, että se napsahtaa paikoilleen.

Osien nimet

Yläosa

1. Näyttö
2. Kaukosäätimen signaalin vastaanotin
3. Esteentunnistin
4. Polysäiliö
5. Kamera
6. Polysäiliön painike
7. Törmäystunnistin
8. Automaattinen suljin

Pohja

1. Latausnastat
2. Harja
3. Tehoharjan kansi
4. Korkeuserojen tunnistin
5. Tela
6. Paristolokeron kansi
7. Tehoharjan kannen painike
8. Vetopyörä
9. Hätäkatkaisin
10. Automaattinen suljin

Näyttö

1. Päivittäinen ajastus
2. Normaali-/Turbotila
3. Akun varauksen ilmaisin
4. Täsmäimurointipainike, Päivittäinen ajastus (3 sek.)
5. Käynnistä/pysäytä-painike, Turbotila (3 sek.)
6. Latauspainike

1. Mykistys
2. Tiedonilmaisin
3. *Smart Control -toiminnon käynnistä/pysäytä -ilmaisin
4. *Langaton yhteys
5. Akun varauksen ilmaisin
6. Kerta- tai päivittäinen asetus
7. Numeronäyttö
8. Täsmäimurointitila
9. Manuaalinen imurointi
10. Toistava imurointi
11. Normaalitila
12. Turbotila
13. Täsmäimurointipainike
14. Käynnistä/pysäytä-painike
15. Latauspainike

1. Mykistys
2. Tiedonilmaisin
3. *Smart Control -toiminnon käynnistä/pysäytä -ilmaisin
4. Langaton yhteys
5. Akun varauksen ilmaisin
6. Kerta- tai päivittäinen ajastus
7. Numeronäyttö
8. Täsmäimurointitila
9. Manuaalinen imurointi
10. Toistava imurointi
11. Hiljainen tila
12. Normaalitila
13. Turbotila
14. Täsmäimurointipainike
15. Käynnistä/pysäytä-painike
16. Latauspainike
17. SR1 M70 W / SR2 M70 W : Langatonta yhteyttä tukeva malli

Kellonajan ja ajastuksen asettaminen

[Typpi A, Typpi B] Vain automaattinen tila voidaan ajastaa.

Kellonajan asettaminen

Aika on asetettava, ennen kuin käytät kerta- tai päivittäistä ajastusta.

Ajastuksen asettaminen

Voit asettaa tai perua ajastuksen vain silloin, kun POWERbot on telakoitu laturiin.

Peruminen asetuksen aikana Asetus perutaan automaattisesti, jos mitään toimenpiteitä ei tehdä 7 sekunnin kuluessa.

Kerta- tai päivittäisen ajastuksen peruminen

Jos asetettuna on sekä kerta- että päävittäinen ajustus	Schedule Cancel (3sec)	→	Δ tai	Schedule Cancel (3sec)	→	ΔII	pai	Schedule Cancel (3sec)
	Paina 3 sekuntia Valitse ajustus Peruttu
Jos asetettuna on joko kerta- tai päävittäinen ajustus	Schedule Cancel (3sec)
	Paina 3 sekuntia

[C Typpi, D Typpi] Vain automaattinen imurointi voidaan ajastaa.

Kellonajan asettaminen

Aika on asetettava, ennen kuin käytät kerta- tai päivittäistä ajastusta.

Ajastuksen asettaminen

Voit asettaa tai perua ajastuksen vain silloin, kun POWERbot on telakoitu laturiin.

Peruminen asetuksen aikana

• Asetus peruutetaan automaattisesti, jos mitään toimenpiteitä ei tehdä 7 sekunnin kuluessa.

Kerta- tai päivittäisen ajastuksen peruuttaminen

Jos asetettuna on sekā kerta- että päävittäinen ajustus	Schedule Cancel (3sec)	→	←	↑		Schedule Cancel (3sec)
	Paina 3 sekuntia Valitse ajustus Peruttu
Jos asetettuna on joko kerta- tai päävittäinen ajustus	Schedule Cancel (3sec)
	Paina 3 sekuntia

Kellonajan ja ajastuksen asettaminen

[SR1 M701 **-sarjat] Malleissa, joihin ei kuulu kaukosäädintä, ajastus voidaan asettaa seuraavalla tavalla.

Ajastuksen asettaminen

Voit asettaa tai peruuttaa ajastuksen vain silloin, kun POWERbot on telakoituna laturiin.

Paina 3 sekuntia

Kun ajastusta ilmaiseva valo syttyy, päivittäinen ajastus on asetettu.

• Aika, jolloin painat nappia, asetetaan siivousajaksi. Imurointi suoritetaan automaattisesti joka päivä valittuna ajankohtana.

Päivittäisen ajastuksen peruuttaminen

Kun siivousaika on ajastettu

Paina 3 sekuntia

Puhdistaminen ja huolto

POWERbot-imuri on sammutettava hätäkatkaisimesta ennen sen puhdistamista.

Pölysäiliön puhdistaminen

1. Irrota polysäiliö painamalla painiketta.

2. Irrota polysäiliön kansi.

3. Poista poly polysäiliöstä ja sykloniyksiköstä.

4. Irrota sykloniyksikkö polysäiliön kannesta ja pese polysäiliö ja suodatin.

6. Asenna polysäiliö takaisin runkoon niin, että se napsahtaa.

Tunnistimien ja kameran puhdistaminen

Pyyhi kevyesti pehmeällä liinalla. Älä käytä vettä tai puhdistusaineita.

Puhdistaminen ja huolto

Harjan sekä automaattisen sulkimen puhdistaminen

Harjamallit voivat olla erilaisia eri malleissa.

1. Irrota harjan kansi.

2. Irrota harja.

3. Puhdista harja. 4. Puhdista automaattinen suljin.

5. Aseta harja takaisin paikalleen.

6. Aseta harjan kansi takaisin paikalleen.

Vetopyörän puhdistaminen

1. Levitä lattialle pehmeä liina ja aseta POWERbot ylösalaisin sen päälle.

2. Poista laitteeseen kuulumattomat aineet tylpällä puikolla tai pinseteillä.

Samsung Connect App

Samsung Connect App on yhteensopiva vain Wi-Fi-toiminnolla varustettujen mallien kanssa.

Langattoman reitittimen asettaminen

Tutustu langattoman reitittimen käyttöoppaaseen, jos yhteysongelmia esiintyy.

Samsung POWERbot tukee vain 2,4 GHz:n Wi-Fi-yhteyttä.

Samsung POWERbot tukee IEEE 802.11b/g/n -verkkoja ja Soft-AP-tukiasemia.

• Suositus on IEEE 802.11n.

Samsung POWERbot tukee ainoastaan DHCP:tä (Dynamic Host Configuration Protocol). Varmista, että DHCP-palvelinvaihtoehto on aktivoitu langattomassa reitittimessä. ▶ POWERbot tukee seuraavia todennus- ja salausprotokollia: WEP-OPEN, WPA-PSK/TKIP ja WPA2-PSK/AES.

• Suositus on WPA2-PSK/AES.
• Varmista, että reitittimellä on yksilöllinen SSID ja salasana.

▸ Langattoman verkon yhteyden laatuun voi vaikuttaa langaton ympäristö. - Jos Internet-palveluntarjoajasi on rekisteröinyt tietokoneesi tai modeemisi MAC-osoitteen (yksilöllinen tunnistenumero) pysyvästi, POWERbot ei ehkä voi muodostaa Internet-yhteyttä. Pyydä Internet-palveluntarjoajaltasi ohjeet muiden kuin tietokoneiden yhdistämisestä Internetiin. - Jos Internet-palveluntarjoaja edellyttää tunnuksen tai salasanan käyttöä Internet-yhteyden muodostamiseen, POWERbot ei ehkä voi muodostaa yhteyttä. Tällöin sinun on annettava tunnus tai salasana Internet-yhteyttä muodostaessasi. ▶ Palomuuri saattaa estää POWERbot-imurin Internet-yhteyden muodostamisen. Ota yhteys Internet-palveluntarjoajaasi ongelman ratkaisemiseksi. Jotkin langattomat reitittimet saattavat välittää epätavallisen DNS-osoitteen (Domain Name Server), vaikka Internet-yhteys ei olisi käytössä. Jos näin käy, ota yhteyttä langattoman reitittimen valmistajaan ja Internet-palveluntarjoajaan. ▸ Jos et vielä Internet-palveluntarjoajalta saamiesi ohjeiden noudattamisen jälkeenkään pysty muodostamaan Internet-yhteyttä, ota yhteyttä Samsungin valtuuttamaan huoltoliikkeeseen. ▸ Jos reitittimesi ei ole Wi-Fi-sertifioitu tuote, POWERbot ei voi ehkä muodostaa Internet-yhteyttä.

Samsung Connect -sovellus

Samsung Connect -sovelluksen lataaminen

• Lataa ja asenna Samsung Connect -sovellus sovelluskaupasta (Google Play Store, Apple App Store tai Samsung Galaxy Apps). Etsi sovellus hakusanalla Samsung Connect.

Huom.

Samsung Connect -sovellus edellyttää Android OS 6.0 (Marshmallow) -käyttöjärjestelmää tai uudempaa ja on optimoitu Samsung Galaxy S- ja Note-sarjoille. Se ei ehkä toimi oikein muiden valmistajien älypuhelimissa. Apple-mallin sovellus edellyttää iOS 9 -käyttöjärjestelmää tai uudempaa. Samsung Connect -sovellus voi muuttua ilman ilmoitusta tehtäessä parannuksia käytettävyyteen ja suorituskykyyn.

Samsung-tilin käyttöönotto

▸ Sinun on kirjauduttava Samsung-tilille ennen Samsung Connect -sovelluksen käyttöä. Samsung-tilin käyttöönottamisessa voit noudattaa Samsung Connect -sovelluksen antamia ohjeita. ▸ Tai jos sinulla on Samsung-älypuhelin, voit lisätä Samsung-tilin puhelimen asetussovellukseen. Sitten se kirjautuu Samsung-tilillesi automaattisesti.

Laitteen lisääminen Samsung Connect -sovellukseen

1. Muodosta älypuhelimellasi yhteys langattomaan reitittimeen.
2. Käynnistä Samsung Connect -sovellus älypuhelimessa.
3. Jos näkyviin tulee ponnahdusikkuna, jossa ilmoitetaan uusia laitteita löytyneen, valitse ADD NOW.
4. Jos ponnahdusikkunaa ei tule näkyviin, napauta + -painiketta ja valitse liitettävä laite AVAILABLE DEVICES -luettelosta.
5. Jos laiteesi ei näy luettelossa, lisää laite manuaalisesti valitsemalla laitteen tyyppi ja tietty laitemalli.
6. [Android] Yhteys laitteeseesi muodostetaan automaattisesti.
7. [iOS] Avaa asetussovellus ja valitse Wi-Fi-luettelosta [Robot vacuum] Samsung.
8. Anna todennus pyydettäessä.
9. [Android] Yhteys langattomaan reitittimeesi muodostetaan automaattisesti.
10. [iOS] Avaa asetussovellus ja valitse langaton reititin Wi-Fi-luettelosta.
11. Käyttöönotto tehdään automaattisesti loppuun. Sitten lisätään uusi Device Card.

Huom.

▶ Jollei tuotteen rekisteröintiä voi suorittaa loppuun, toimi seuraavasti.

• Yritä rekisteröintiä uudelleen ponnahdusikkunoiden ilmoitusten mukaan.
• Varmista, että langattoman reitittimen UPnP-asetus on käytössä ja yritä rekisteröintiä uudelleen.
• Vahvista, että langaton reititin toimii langattomassa tilassa ja yritä rekisteröintiä uudelleen.
• Jos sinulla on vähintään kaksi POWERbot-imuria, katkaise muiden virta ja yritä sitten POWERbot-rekisteröintiä uudelleen.
• Jos toisella langattomalla reitittimellä on sama SSID kuin sinun reitittimelläsi, rekisteröinti ei ehkä onnistu.

Smart Control ja Wi-Fi-yhteyden ilmaisimet

	Palaa Älykäs ohjaus on lukittu. (Kaukosäädin toimii edelleen.)
	Poissa Smart control on sallittu.
	Palaa POWERbot on yhdistetty langattoman reitittimeen.
	Poissa POWERbot yrittä muodostaa yhteyttä langattoman reitittimeen.

▶ Kun älykäs ohjaus on lukittu, POWERbot-imuria ei voi ohjata älypuhelimella. ▶ Jos POWERbot-imuria ja älypuhelinta ei ole yhdistetty samaan langattomaan reitittimeen, joissakin verkkoympäristöissä voi esiintyä viiveitä.

Samsung Connect -sovellus

Ohjelmistopäivitys

▶ Kun POWERbot on telakoitu laturiin, POWERbot muodostaa yhteyden palvelimeen ja tarkistaa sitten, onko ohjelmistoa saatavana. Jos uusi ohjelmisto on saatavilla, POWERbot lataa ja asentaa sen automaattisesti. ▶ Jos näytössä lukee "UP", kun POWERbot latautuu, se tarkoittaa, että päivitys on käynnissä. Odota päivityksen valmistumista ennen POWERbot-imurin käyttöä.

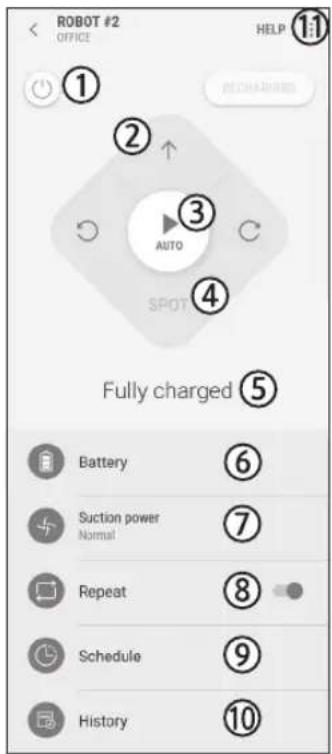

Samsung Connect -sovelluksen käyttäminen

▶ Kun napautat Samsung Connect -sovelluksen laitekorttia, laitteesi lisäosa käynnistyy.

1. Virta (kytkeminen/katkaiseminen)
2. Suunnanohjaus ja manuaalinen imurointitila (siirtyminen eteenpäin, kääntyminen vasemmalle ja kääntyminen oikealle)
3. Automaattinen imurointitila (käynnistäminen ja pysäyttäminen)
4. Täsmäimurointitila
5. Nykyinen tila
6. Akun tila
7. Imuteho
8. Toistovaihtoehto (käytössä/poissa)
9. Ajastus (kerran/päivittäin) - Laitteen nykyinen aika synkronoituu siirryttäessä ajastusasetukseen. - Ajastettu imurointi käynnistyy vain, kun laite on latautumassa telakointiasemassa.
10. Imurointihistoria
11. Asetukset > Ääni-opas

Huomautuksia ja varotoimenpiteitä

Lataaminen

Huom.

• Jos akku ylikuumenee latauksen aikana, lataus voi kestää kauemmin.
• Jos automaattinen lataus ei toimi, toimi seuraavasti:
• Sammuta ja käynnistä POWERbot uudelleen (sen pohjassa olevasta) pääkatkaisimesta.
• Irrota telakointiaseman pistoke pistorasiasta ja kytke se takaisin paikalleen.
• Irrota telakointiaseman johto pistorasiasta ja tarkista, onko sen latausnastoissa niihin kuulumattomia aineita. Puhdista POWERbot ja latausnastat pehmeällä liinalla tai rätillä.
• Tarkista, onko telakointiaseman lähellä esteitä, esimerkiksi heijastavia esineitä tai tuoleja.
• Jos POWERbot-imuria ei ole kiinnitetty telakointiasemaan, sen akku tyhjenee itsestään.
• Muista pitää POWERbot latauksessa telakointiasemassa. (Sammuta kuitenkin virta pääkatkaisimesta ja irrota telakointiaseman virtajohto pistorasiasta, jos olet poissa kotoa pitkään esimerkiksi työ- tai lomamatkan vuoksi.)

Käyttö

Huom.

▶ POWERbot saattaa jäädä imuroinnin aikana kiinni esimerkiksi kynnykseen. - Käynnistä laite uudelleen katkaisemalla virta pääkatkaisimesta, siirtämällä POWERbot helppokulkuiselle alueelle ja kytkemällä virta takaisin käyttöön. ▶ POWERbot ei pysty täysin imuroimaan alueita, joihin se ei pääse. Tällaisia ovat esimerkiksi nurkat sekä sohvan ja seinän välit. - Siivoa tällaiset alueet säännöllisesti muilla välineillä.

▶ POWERbot ei pysty imuroimaan likapaakkuja, joten niitä saattaa jäädä imuroidulle lattialle. - Siivoa tällaiset alueet säännöllisesti muilla välineillä. - Jos POWERbot-imuri on sammutettu, sitä ei voida käynnistää painamalla kaukosäätimen virtanappia. Pidä POWERbot-pölynimurin [käynnistys/pysäytys]-painiketta painettuna. Et voi asettaa POWERbot-imuria täsmäimurointitilaan tai manuaaliseen imurointitilaan etkä valita näitä tiloja latauksen aikana. - Jos painat Manuaalisen imuroinnin / Täsmäimuroinnin painiketta latauksen aikana, POWERbot irtoaa telakointiasemasta ja siirtyy valmiustilaan.

Puhdistaminen ja huolto

Huom.

• Jos olet pessyt polysäiliön ja suodattimen vedellä:
• Polysäiliö: Pyyhi kaikki vesi pois.
• Suodatin: Kuivaa varjossa täysin ennen käyttöä. ▶ Puhdistaessasi automaattista suljinta, älä vedä sitä liian lujaa.

Huomio

▷ Varo sormiasi, kun kiinnität tai irrotat suodatinta, sillä sormet saattavat juuttua polysäiliön imukurkkuun. Vältä POWERbot-imuriin kuulumattomien esineiden aiheuttamat tukokset estämällä esimerkiksi hammastikkuja ja pumpulipuikkoja pääsemästä laitteen sisälle. - Jos laitteeseen kuulumattomien esineiden irrottaminen tehoharjasta on hankalaa, ota yhteyttä Samsungin valtuuttamaan huoltoliikkeeseen.

Huomautuksia ja varotoimenpiteitä

Koska tehoharja poistaa lattialta likaa imuroinnin aikana, siihen saattaa tarttua lankaa, pitkiä hiuksia ja muita siihen kuulumattomia aineita. Pääset parhaisiin imurointituloksiin tarkistamalla ja puhdistamalla imurin säännöllisesti. - Jos jotakin harjaa tai sen suojusta ei ole asennettu oikein paikalleen huollon jälkeen, lattia saattaa naarmuuntua tai laite voi toimia väärin. Asenna osat oikein huolto-ohjeiden mukaisesti.

Tietoja akusta

Huom.

Hanki akut Samsungin valtuuttamasta huoltoliikkeestä ja tarkista aitousmerkki (FAANS) sekä mallin nimi ennen akkujen hankkimista. Tämä akku on tarkoitettu vain Samsung Electronicsin POWERbot-imuriin. Älä käytä sitä muissa laitteissa.

Älä pura äläkä pura akkua. Älä heitä akkua tuleen äläkä kuumenna sitä. - Älä kosketa latauspintoja (+, -) millään metalliesineellä. Säilytä akkua sisätiloissa (0 - 40 °C). - Jos akussa on vikaa, älä pura sitä itse. Ota yhteyttä lähimpään Samsungin huoltoliikkeeseen. Akun latautumis- ja käyttöaika voivat olla sitä lyhyempiä, mitä enemmän akkua käytetään. Jos akun käyttöikä on ylittynyt eikä se enää lataudu kunnolla, vie se vaihdettavaksi Samsungin huoltoliikkeeseen. Akun takuuaika on 6 kuukautta ostopäivästä.

Tietoja IrDA-tunnistimesta

Huomio

Infrapunasignaalin lähettäminen ei välttämättä ole tasaista ulkoilmassa tai sellaisissa paikoissa, joissa käytetään halogeenivaloja. ▶ POWERbot-imuri käyttää kolmenlaisia infrapunalaitteita. Jokaisella laitteella on eri tärkeysaste. Laite ei välttämättä toimi, jos sen signaalin peittää korkeamman tärkeysasteen laite.

• Infrapunasignaalien tärkeysjärjestys: Smart Control > telakointiasema

Eri laitteiden infrapunasignaalit saattavat häiritä toisiaan ja aiheuttaa laitteissa toimintahäiriöitä, jos niitä käytetään pienessä tilassa tai lähekkäin. - Jos käytät useampaa kuin yhtä POWERbot -imuria samanaikaisesti, ne eivät välttämättä toimi oikein, sillä infrapunasignaalit saattavat häiritä toisiaan.

Näyttökoodit

1 Alla olevat kolme merkkivaloa vilkkuvat ja näyttökoodin äänimerkki kuuluu.

2 Sammuta laite hätäkatkaisimesta, tarkista alla olevat ohjeet ja toimi niiden mukaisesti

3 Virhekoodi poistuu, kun kytket hätäkatkaisimen päälle

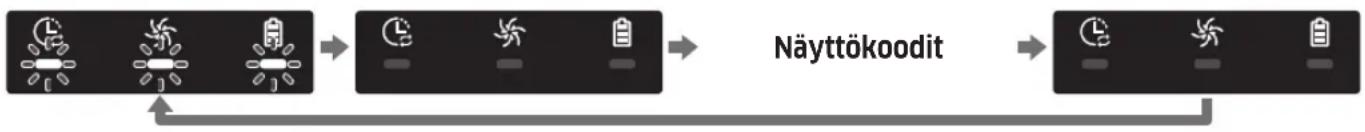

Näyttökoodien animaatio

Näyttökoodit Tarkistuslista

PowerBot tarttuujaijuuttuu johonkin, kun se on liikkeessä. ▶ Sammuta POWERbot hatākatkaisimesta ja siirrāse muuale.

Harjaan on tarttunut jotakin siihen kuulumatonta. ▶ Sammuta laite hatākatkaisimesta ja poista vieraat aineet harjasta.

Vasemmanpuoleiseen vetopyörään on tarttunut jotakin siihen kuulumatonta. ▶ Sammuta laite hatākatkaisimesta ja poista vieraat aineet vetopyörästä.

Oikeanpuoleiseen vetopyörään on tarttunut jotakin siihen kuulumatonta. ▶ Sammuta laite hatākatkaisimesta ja poista vieraat aineet vetopyörästä.

Törmöystunnistin on tarkistettava. ▶ Käynistä ja sammuta laite hatākatkaisimesta. ▶ Jos nayttökoodi ei häviä, varmista, ettei laitteen puskurin ja rungon valiin ole päässyt mitään sinne kuulumatonta. Jos nain on, vedä puskuria kevyesti ja poista laiteesta siihen kuulumattomat aineet.

Esteidentunnistimeen on kertynyt jotakin siihen kuulumatonta. ▶ Sammuta laite hatākatkaisimesta ja puhdista etu- ja takatunnistimet pehmeällä liinalla.

Korkeuserojentunnistimeen on kertynyt jotakin siihen kuulumatonta. ▶ Sammuta laite hatākatkaisimesta ja puhdista korkeuserojentunnistin pehmeällä liinalla.

Pääpiirikortti on tarkastettava. ▶ Katkaise ja kytke laitteen virta. Jos sama ongelma toistuu, on tehtävä huoltotarkistus.

Näyttökoodit

1 Alla esitetty tietokoodi näytetään virheilmoituksen mukana.

2 Sammuta laite hätäkatkaisimesta, tarkista alla olevat ohjeet ja toimi niiden mukaisesti

3 Virhekoodi poistuu, kun kytket hätäkatkaisimen päälle

Näytökoodit Tarkistusista
1	POWERbot tartuu tai juuttuu johonkin, kun se on liikkeessä. ► Sammuta POWERbot*hätäkatkaisimasta ja siirrä se muaille.
C 01	Harjaan on tarttunut jotakin sihen kuulumonta. ► Sammuta laite*hätäkatkaisimasta ja poista vieraat aineet harjasta.
C 02	Vasemmanpuoleiseen vetopyörään on tarttunut jotakin sihen kuulumonta. ► Sammuta laite*hätäkatkaisimasta ja poista vieraat aineet vetopyörästä.
C 03	Oikeanpuoleiseen vetopyörään on tarttunut jotakin sihen kuulumonta. ► Sammuta laite*hätäkatkaisimasta ja poista vieraat aineet vetopyörästä.
C 05	Törmögystunnistin on tarkistettava. ► Käynnistä ja sammuta laite*hätäkatkaisimasta. ► Jos näytökoodi ei häviä, varmista, ettei laitteen puskurin ja rungon valiiin ole päässyt mitään sinne kuulumonta. Jos nain on, vedä puskuria kevyesti ja poista laiteesta sihen kuulumattomat aineet.
C 06	Esteidentunnistimeen on kertynyt jotakin sihen kuulumonta. ► Sammuta laite*hätäkatkaisimasta ja puhdista etu- ja takatunnistimet pehmeällä liinalla.
C 07	Korkeuserojentunnistimeen on kertynyt jotakin sihen kuulumonta. ► Sammuta laite*hätäkatkaisimasta ja puhdista korkeuserojentunnistin pehmeällä liinalla.
C 11	Pääpiirikortti on tarkastettava. ► Katkaise ja kytke laitteen virta. Jos sama ongelma toistuu, on tehtävä huoltotarkistus.

Vianmääritys

Ongelma Tarkistusista
POWERbot ei toimi lainkaan.	Tarkista, onko hatākatkaisin pāallä.Tarkista, nakyvätkö kaikki kuvakkeet nāytössä.Tarkista, onko POWERbot-imurin akku tyhjä.- Kun "Lo" on nakyvillä, aseta POWERbot-imuri telakointiasemaan latautmaan.- Kun akun varauksen ilmaisin alkaa vikkua, aseta POWERbot-imuri telakointiasemaan latautmaan. (Vain SR1*M701****-sarjat)Vaihda kaukosäätimen paristot (AAA-typpi),Jos saädin ei toimi.
POWERbot on pysähtynyt imuroinnin aikana.	Jos nāyttopaneellissa on teksti "Lo", siirrā POWERbot-imuri laturiin latautmaan.Kun akun varauksen ilmaisin alkaa vikkua, aseta POWERbot-imuri telakointiasemaan latautmaan. (Vain SR1*M701****-sarjat)Jos POWERbot on juuttunut virtajohtoon, kynnykseen tai johonkin muuhun esteeseen, siirrä se etäülle esteestä.- Jos vetopyörään on tarttunut kangasta tai lankoja, katkaise virta hatākatkaisimesta ja poista kangas tai langat, ennen kuin kāytāt imuria uudelleen.
Imuteho on heikko.	Jos suodattimen tarkistuksen ilmaisin on pāallä, kytke hatākatkaisin poi paälä ja puhdista polysäiliö.Jos polysällössä on liikaa polyä, imuteho saattaa heiketä. Sammuta laite hatākatkaisimesta ja tyhjennä polysäiliö.Jos laitteeseen kuulumattomat aineet ovat tukkineet (POWERbot-imurin pohjassa olevan) imukurkun, katkaise virta virtakytkimestä ja poista aineet imukurkusta.Jos kāytöäni äkisti nousee, sammuta laite hatākatkaisimesta ja tyhjennä polysäiliö.
POWERbot ei lóydä telakointiasemaa.	Tarkista, ovatko sāhköt katkenneet tai onko pistoke irti pistorasiasta.Poista telakointiaseman ympäriltä kaikki sellaiset esineet, jotka saattavat estäa POWERbot-imuria palaamasta asemalle.Jos latausnastoisso on niihin kuulumattomia aineita, tämä saattaa Haitata latausta. Poista nastroista niihin kuulumattomat aineet.
POWERbot imuroi yllättäen vinottain.	Tarkista, onko telakointiasema asennettu puulattian syiden tai lattialaattojen suuntaisesti.POWERbot saattaa imuroida vinottain siirtyessään toiselle alueelle lyhyintä reittiä. Se saattaa liikkua vinottain myös silloin,Jos se on osunut johonkin steeseen vinossa kulmassa taiJos se ladattiin laturissa samassa kulmassa taiJos puulattian syyt tai laattalattian laatat on asennettu vinottain.
Täsmäimurointi ei toimi.	Jos osoitat punaisella valolla suoraan POWERbot-imuriin, se ei valttamattä liiku haluamaasi suuntaan.- Osoita punaisella valolla lattiaan enintään 0,5 m etäisyddelle POWERbot-pölynimurista.* Älä kāytä tāsmäimurointia suorassa auringonvalossa, kirkkaassa valossa tai tummilla lattioilla.

Vianmääritys

Ongelma Tarkistusista
Olen asentanut Samsung Connect -sovelluksen, mutta POWERbot-imurin yhdistäminen ei onnistu.	Voit käytäa POWERbot-imuria, kun olet ensin muodostanut yhteyden imurin ja langattoman reittitimen välille Helpot asetukset -kohdassa annettujen ohjeiden mukaisesti.
En pysty kirjautumaan Samsung-tilille.	Tarkista käytäjätunnuksesi ja salasanasi Samsung-tilin näytösta.
Siellä näytetään viesti, jos helppojen asetusten aikana on tapahtunut jokin virhe.	Virhe saattaa olla väliaikainen ja johtua langattoman reittitmen etäisyddä tai esteistä. Yritä uudelleen hetken kuluttua.
POWERbot-imuri ei toimi, vaikka älypuhelin on yhdistetty sihen normalalisti.	Sulje Samsung Connect -sovellus ja avaa se uudelleen tai katkaise alypuhelimen ytheys langattoman reittittimeen ja muodosta ytheys uudelleen. Katkaise POWERbot-imurin virta, käynnistä laite uudelleen ja odota hieman yli minutti. Avaa Samsung Connect -sovellus uudelleen.
Samsung Connect -sovelluksen toiminnot eivät toimi.	Tarkista, onko POWERbot-imurin álykkään ohjauksen lukitus käytössä. (Jos langattoman yhdestyen ilmaisin on poissa käytöstä, álykäs ohjaus on lukittu.)
Samsung Connect Robot Vacuum -sovellus ei käynnisty.	Tarkista, onko POWERbot yhdistetty langattoman reittittimeen.
POWERbot-imuria ei ole yhdistetty langattoman verkkoon.	Tarkista langattoman reittitimen asetukset.
Älykäs virranhallintatoiminto toimii ravallisella lattialla.	Tarkista, onko lattia epatasainen, jolloin POWERbot-imuri toimii, kun sitä dostetaan. Tarkista, onko POWERbot-imurin pohjan kynnystunnistimessa sihen kuulumattomia aineita. Tarkista, onko lattian vär tumma.
Älykäs virranhallintatoiminto ei toimi.	Kun POWERbotilla imuroidaan lyhytkuituisia, kirkkaanvärisiä mattoja, POWERbot saattaa tunnistaa maton lattiaksi, ja tällöin álykäs virranhallintatoiminto ei ehkä toimi.
Nurkkien puhdistutoiminto ei toimi.	Jos POWERbot-imuri ei tunnista seinaa, nurkken puhdistutoiminta ei valttämättä toimi. -Kun seinän edessä on heijastavasta materiaialista tehty este -Kun seinä on tehty heijastavasta materiaialista -Kun seinän vär on tumma
Nurkkien puhdistutoiminto käynnistyy vaikka seinkä tai nurkkaa ei ole.	Tarkista, onko kapeissa tiloissa pieniä steitä. -Kun POWERbot-imuri tunnistaa edessään olevan esteen seinaksi, nurkkien puhdistutoimnta saattaa käynnistyä.
Nurkkien puhdistutoiminto käynnistyy vaikka POWERbot-imuri ei ole lähestnyt seinkä tai nurkkaa.	Kun POWERbot-imuri havaitsee leveäkulmaisen nurkan, nurkken puhdistutoimnto saattaa käynnistyä lähestymättä seinkä tai nurkkaa.

• Samsung Electronics vakuuttaa, että radiolaite on direktiivin 2014/53/EU vaatimusten mukainen. EU-vaatimustenmukaisuusvakuutuksen täydellinen teksti on saatavilla seuraavassa Internet-osoitteessa: Virallinen vaatimustenmukaisuusvakuutus on osoitteessa http://www.samsung.com. Valitse Tuki > Etsi tuotetukea ja kirjoita mallinimi.

Ongelma Tarkistusista
Samsung Connect -sovellusta ei voi asentaa.	Samsung Connect -sovellus toimii Android 6.0- tai iOS 10 -käytöjärestelmissä ja niiden uudemmissa versioissa. Samsung Connect -sovelluksen tukemat versiot saattavat muuttua tulevaisuudessa. Jos laitteen suojaus on murrettu, sovelluksen asennus ja käytö eivät saata sujua normalisti.
Näytölle ilmestyy tuotteen rekisteröinnin epäonnistumisesta kertova viesti.	Yritä rekisteröidä tuote udelleen esin ilmestyvissä viesteissä annettujen ohjeiden mukaisesti. Tutustu käytöoppaan kohtaan "Langattoman reitittimen asettaminen Tutustu tuotteen rekisteröintiohjeisen käytöoppaan kohdassa "Laitteen lisääminen Samsung Connect -sovellukseen" Jos tuotteen rekisteröinti epäonnistuu toistuvasti, nollaa POWERbot-imurin ja ölypuhelimen asetukset, käynnistä Samsung Connect -sovellus udelleen ja yritä rekisteröidä tuote. Sovellukseen kirjautumiseen ja tuotteen rekisteröintiin on käytettä vama Samsung-tiliä. Kaikkien käytäjien on käytettä vama massa maassa avattua Samsung-tiliä.
Vaikka latauspainiketta pidettiin ohjeden mukaisesti painettuna tuotteen rekisteröinnin aikana, toiminto ei siirry seuraavaan vaiheeseen.	Paina latauspainiketta, kunnes kuulet änimerkin. Jos seuraava vaihe ei ala joidenkin sekuntien kuluttua, paina latauspainiketta vielä kerran.
Sitä langatonta reititintä, johon haluan muodostaa yhteyden, ei lóydy tuotteen rekisteröinnin aikana.	Peru tuotteen rekisteröinti, käynnistä Samsung Connect -sovellus udelleen ja yritä rekisteröidä tuote udelleen.
Tukiaseman salasanaa 1111122222 ei voi kirjoittaa oikein tuotteen rekisteröinnin aikana.	Pidä verkkoluettelon kohtaa "[Robot Vacuum] Samsung" painettuna ja palauta salasanatiedot poistamalla verkko.
Yhdistettvänan langattoman reitittimen salasanaa ei voi kirjoittaa oikein tuotteen rekisteröinnin aikana.	Peru tuotteen rekisteröinti, käynnistä Samsung Connect -sovellus udelleen ja yritä rekisteröidä tuote udelleen. Pidä yhdistettvänan langattoman reitittinen ninea painettuna verkkoluettelossa ja palauta salasanatiedot poistamalla verkko.
Samsung Connect -sovelluksen ja POWERbot-imurin välinen yhteys katkeaa, vaikka tuote on rekisteröity.	Päivitä näytö ja odota. Käynnistä Samsung Connect -sovellus udelleen. Tarkista, onko Internet-yhteydessä vikaa. Erityisesti palomuuri saattaa estää normalalkäytön.

Vianmääritys

Ongelma Tarkistusista
Samsung Connect -sovelluksen ja POWERbot-imurin välinen yhteys katkeaa yhtäkkiä sovelluksen normalaikäytön aikana.	► Jos POWERbot on kaukana langattomasta reitittimestä, yhteys saattaa katketa. ► Nollaa POWERbot-imurin ja älypuhelimen asetukset ja tarkista yhteys. ► Jos yhteys katkeilee toistuvasti, yritärekisteröidä tuote uudelleen. ► Jos langattoman reitittimen SSID/salasana on vaihdettu, yritärekisteröidä tuote uudelleen.
Laitteen hallinta Samsung Connect -sovelluksella ei onnistu, koska kaukosäädintoiminto on poissa käytöstä.	► Kaukosäädintoiminto on poistetu käytõstä. Ota kaukosäädintoiminto käyttoën kaukosäätimellä.

Akkua koskevia varoituksia

Käyttäjät eivät saa irrottaa tai yrittää irrottaa laitteen sisäistä akkua itse. Jos akku täytyy vaihtaa, ota yhteyttä lähimpään huoltoliikkeeseen tai pätevään asentajaan. Nämä ohjeet on tarkoitettu yksinomaan huoltoliikkeen tai pätevän asentajan käyttöön.

ÄLÄ TURVALLISUUSSYISTÄ YRITÄ IRROTTAA AKKUA ITSE ÄLÄKÄ HEITÄ SITÄ TULEEN. ÄLÄ PURA, RIKO TAI LÄVISTÄ AKKUA.

Akun irrottaminen

Irrota POWERbot-imuri laturista / telakointiasemasta purkamisen ajaksi. POWERbot on turvallisuussyistä sammutettava ennen purkamista.

1 Aseta POWERbot lattialle ylösalaisin ja irrota sen 2 ruuvia.

2 Irrota pölysäiliön kansi.

3 Poista akku kotelostaan ja irrota liitin.

Laitteen akkujen turvallinen hävittäminen

(Koskee maita, joissa on akkujen kierrätysjärjestelmä.)

Laitteen akussa, käyttöoppaassa tai pakkauksessa olevasta merkistä käy ilmi, että laitteen akkua ei saa hävittää muiden kotitalousjätteiden joukossa. Kemialliset merkinnät Hg, Cd tai Pb ilmaisevat, että akku tai paristo sisältää elohopeaa, kadmiumia tai lyijyä yli Euroopan yhteisön direktiivin 2006/66 vertailutasojen.

Käyttäjä ei voi itse vaihtaa tämän laitteen sisäistä akkua. Jos haluat lisätietoja vaihtamisesta, ota yhteyttä lähimpään huoltoliikkeeseen. Älä yritä irrottaa akkua äläkä heitä sitä tuleen. Älä pura, riko tai lävistä akkua. Kun hävität laitteen, kierrätyskeskus kierrättää ja käsittelee laitteen ja sen akun asianmukaisesti.

Avointa lähdekoodia koskeva ilmoitus

Tähän tuotteeseen sisältyvä ohjelmisto sisältää avoimen lähdekoodin ohjelmistoa. Lähdekoodi on saatavilla kolmen vuoden ajan tuotteen viimeisestä toimituksesta lähettämällä sähköpostiviesti osoitteeseen mailto:[e-mail].

Lähdekoodin voi pyytää toimittamaan myös fyysisellä tietovälineellä, kuten CD-ROM-levyllä. Tästä veloitetaan pieni maksu.

URL-osoite http://opensource.samsung.com/opensource/VR7000_A20_TZ/seq/0 johtaa saatavilla olevan lähdekoodin lataussivulle sekä avoimen lähdekoodin käyttöoikeustietoihin tähän tuotteeseen liittyen. Tämä tarjous on voimassa kaikille tämän tiedon vastaanottajille.

Tekniset tiedot

Luokitus Ominaisuus			Tiedot
			SR1*M701***	SR1*M702*** / SR1*M703***
Mekaaniset tiedot (POWERbot)	Mitat (S x K x L) 340 mm		x 97 mm x 348 mm
	Paino 4 kg
	Tunnistin		Katon muodon tunnistaminen (Visionary mapping plus TM)
	POWERbot-imurin painikkeen typpi		Kosketuspainike
Virtatiedot	Syöttöjännite 100-240		V~, 50 Hz/60 Hz
	Virrankulutus 80 W
	Akun tekniset tiedot 21,6 V / 38,8 Wh
Imurointi	Lataustyyppi Automaattinen/manuaalinen lataaminen
	Imurointitila		Auto, Täsmä, Päivittäinen ajustus	Automaattinen, tãsmäimurointi, toistuva imurointi, manuaalinen, kerran ajastetu, päivittäin ajastetu
	Latausaika Noin 240 minuuttia
	Imurointiaika (kovalla lattialla)	Turbotila Noin 30 minuuttia
		Normaalitila Noin 60 minuuttia
Wi-Fi	Taajuusalue 2412-2472 MHz
	Lähettimen teho (enint.) 20 dBm

Luokitus Ominaisuus			Tiedot
Mekaaniset tiedot (POWERbot)	Mitat (S x K x L) 340 mm		x 97 mm x 348 mm
	Paino		4,3 kg
	Tunnistin		Katon muodon tunnistaminen (Visionary mapping plus TM)
	POWERbot-imurin painikkeen typpi		Kosketuspainike
Virtatiedot	Syöttöjännite 100-240 V~, 50 Hz/60 Hz
	Virrankulutus		130 W
	Akun tekniset tiedot 21,6 V / 77,8 Wh
Imurointi	Lataustyyppi Automaattinen/manuaalinen lataaminen
	Imurointitila		Automaattinen, tãsmäimurointi, toistuva imurointi, manuaalinen, kerran ajastettu, päävittäin ajastettu
	Latausaika Noin 160 minuuttia
	Imurointiaika (kovalla lattialla)	Turbotila Noin 30 minuuttia
		Normaalitila Noin 60 minuuttia
		Hiljainen tila	Noin 90 minuuttia
Wi-Fi	Taajuusalue 2412-2472 MHz
	Lähettimen teho (enint.) 20 dBm

※ Laitteen ulkoasua ja teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta. * Lataus- ja imurointiaika voivat vaihdella käyttöolosuhteiden mukaisesti.

SAMSUNG

POWERbot

Automaattisen valmistilarežiimin käynnistäminen

Kunkin tilan puhdistustapa

Automaattinen puhdistus

• Asetus peruutetaan automaattisesti, jos 7 sekunnin aikana ei paineta mitään.

Kertakäyttöisen / päivittäisen aikataulun peruuttaminen

Kai nustatyas ir vienkartinis, ir kasdienis grafikas	Schedule Cancel (3sec) → arba Schede arba Schede Cancel (3sec) → Dl Cancel (3sec)
	Palaikykite 3 sek. Pasirinkite grafika Atšaukta
Kai nustatyas tik vienkartinis arba kasdienis grafikas	Schedule Cancel (3sec) Palaikykite 3 sek.
