VR10M703PW9 - Tolmuimeja SAMSUNG - Tasuta kasutusjuhend

Toote tüüp	Robot-tolmuimeja
Bränd	Samsung
Mudel	VR10M703PW9
Mõõtmed (L x K x S)	340 mm x 97 mm x 348 mm
Kaal	4 kg
Aku tüüp	Liitium-ioon, 21,6 V / 38,8 Wh
Laadimisaeg	Umbes 240 minutit
Tööaeg tavarežiimis	Umbes 60 minutit
Tööaeg turborežiimis	Umbes 30 minutit
Puhastusrežiimid	Automaatne, Kohalik, Korduv, Käsitsi
Eriomadused	Nutikas võimsuse juhtimine, Nurkade puhastushari
Ühenduvus	Wi-Fi 2,4 GHz, Samsung Connect rakendus
Navigatsioonisüsteem	Visionary Mapping Plus (lae tuvastamine)
Andurid	Takistusandur, kaldeandur, kaamera
Ohutus	Hädaabiseiskamise nupp, löögi- ja kukkumisandurid
Hooldus	Tolmumahuti, filtri, harja ja andurite puhastus
Kaasas olevad tarvikud	Kaugjuhtimispult, laadimisjaam, laadija, virtuaalne kaitsevahend (vastavalt seeriale)
Remonditavus	Aku vahetatav volitatud teeninduskeskuses

Korduma kippuvad küsimused - VR10M703PW9 SAMSUNG

Kuidas alustada automaatpuhastust?

Vajutage robotil või kaugjuhtimispuldil asuvat Start/Stopp nuppu. POWERbot puhastab automaatselt kõik seadistatud alad ühe korra.

Mida teha, kui robot ei lae alusel?

Kontrollige, et alus on ühendatud ja sisse lülitatud, et laadimiskontaktid on puhtad ja et miski ei takista roboti tagasipöördumist. Vajadusel asetage robot käsitsi alusele.

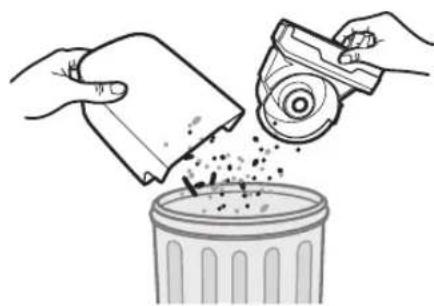

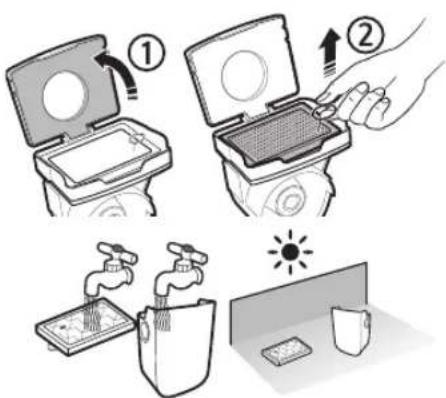

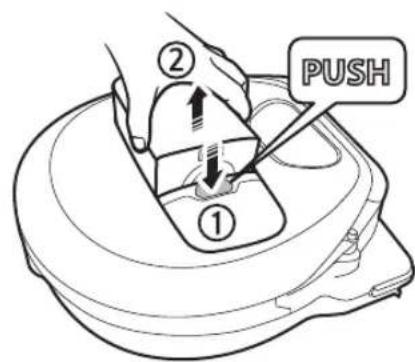

Kuidas puhastada tolmumahutit?

Vajutage avamise nuppu mahuti eemaldamiseks, tühjendage see, peske mahuti ja filter puhta veega, seejärel kuivatage need täielikult enne tagasi panemist.

Mida tähendab veakood 'C01'?

Kood C01 näitab, et harja on kinni jäänud võõrkehad. Lülitage hädaabiseiskamise nupp välja ja eemaldage takistused harjast.

Kuidas kasutada kohaliku puhastuse funktsiooni?

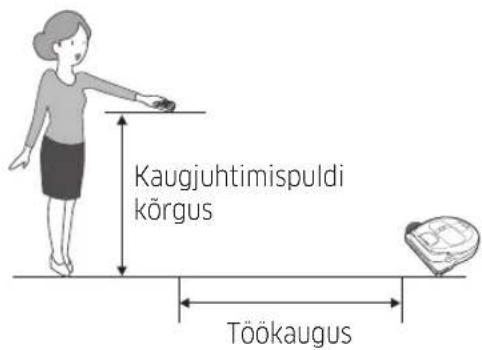

Kaugjuhtimispuldiga suunake punane tuli põrandale 0,5 m robotist ja hoidke all kohaliku puhastuse nuppu, et juhtida robot puhastatavale alale.

Robot ei ühendu Wi-Fi-ga, mida teha?

Kontrollige, et teie ruuter on 2,4 GHz, et parool on õige ja et Samsung Connect rakendus on ajakohane. Vajadusel lähtestage robot ja nutitelefon.

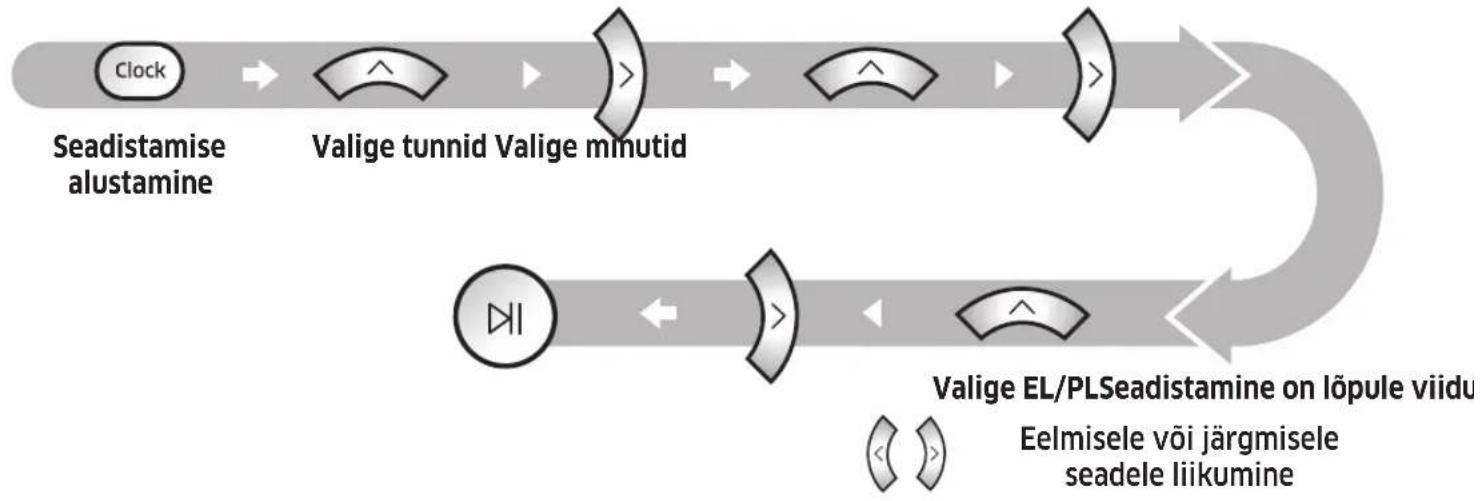

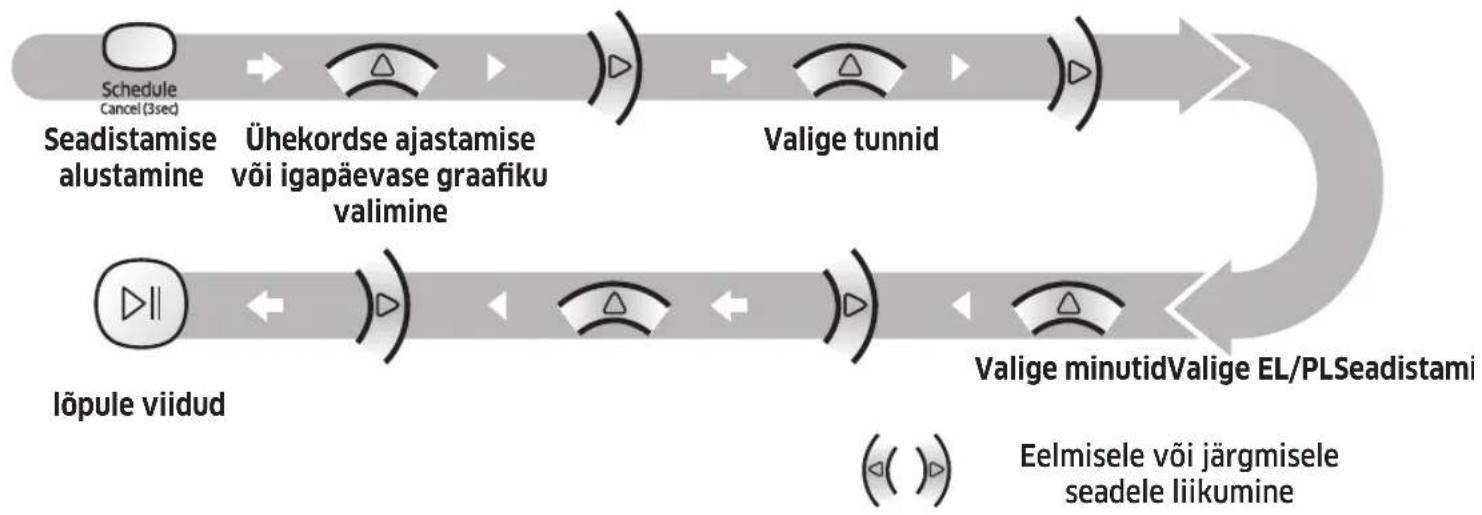

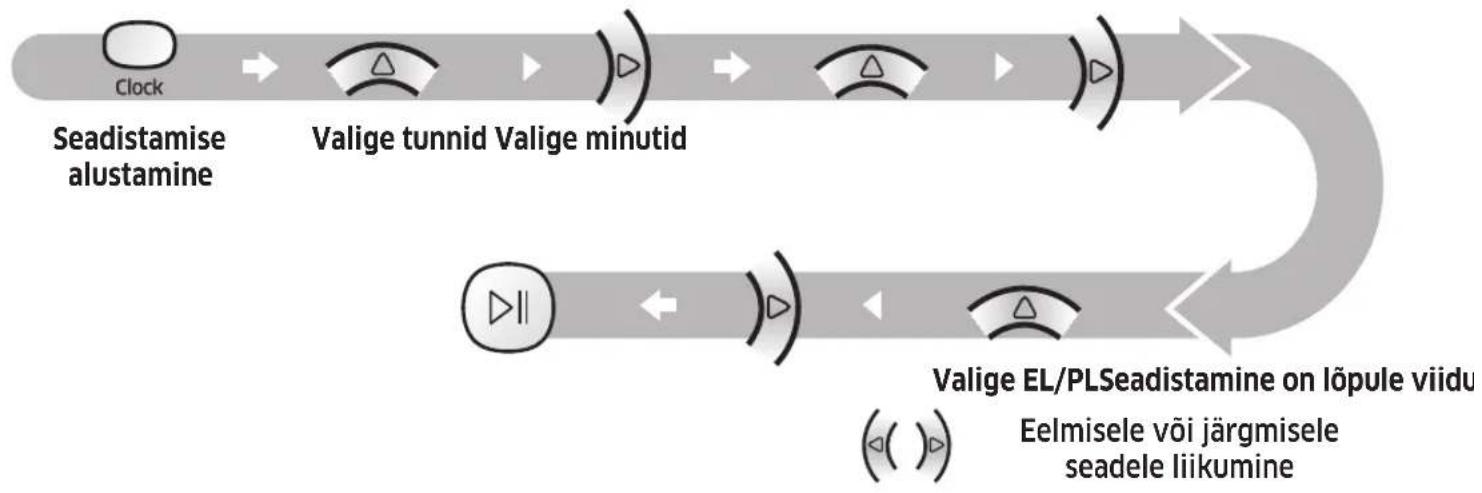

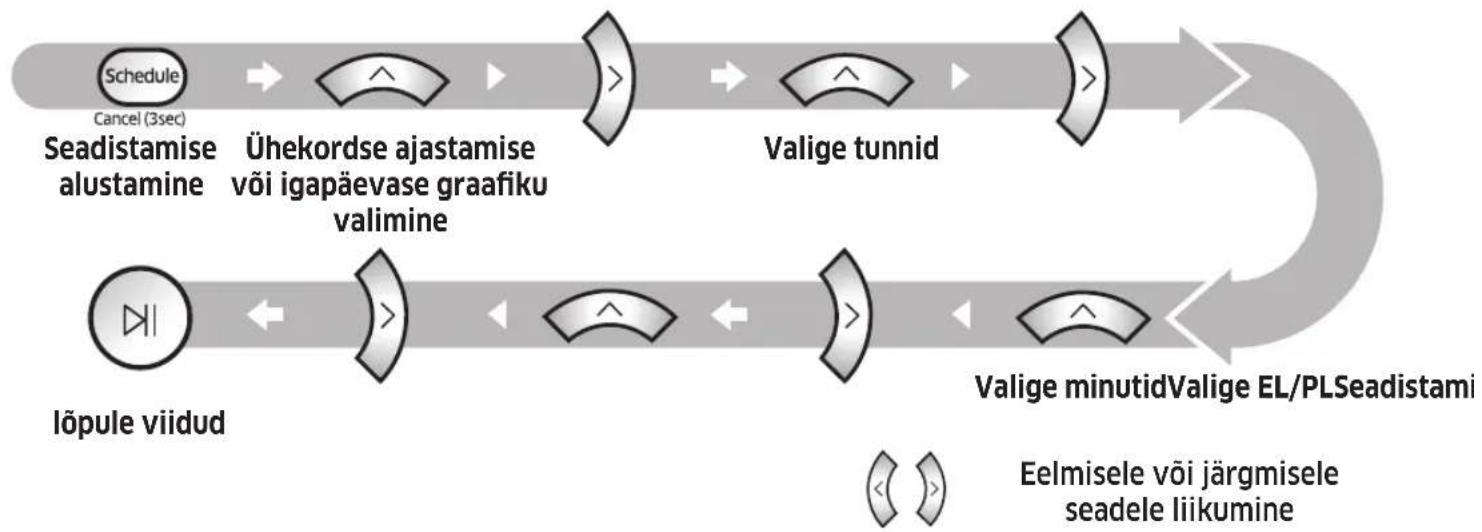

Kuidas seadistada igapäevane ajakava?

Seadistage esmalt praegune kellaaeg, seejärel vajutage programmi nuppu 3 sekundit. Robot puhastab iga päev automaatselt määratud ajal.

Millised on saadaval olevad puhastusrežiimid?

Saadaval on režiimid: Automaatne, Kohalik, Korduv ja Käsitsi. Mõned režiimid nõuavad kaugjuhtimispulti.

Mida teha, kui imemisvõimsus on nõrk?

Tühjendage ja puhastage tolmumahuti, kontrollige, et filter pole ummistunud, ja eemaldage võõrkehad roboti all olevast õhuavadest.

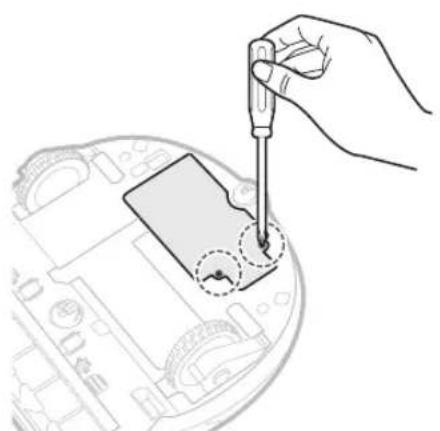

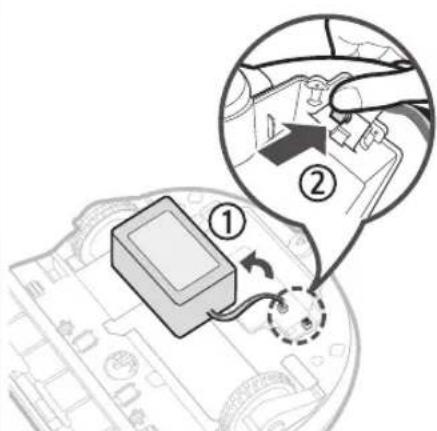

Kuidas akut vahetada?

Aku tuleb vahetada volitatud teeninduskeskuses. Ärge proovige seda ise eemaldada. Võtke vahetamiseks ühendust Samsungiga.

KASUTUSJUHEND VR10M703PW9 SAMSUNG

Lugege juhendit enne seadme kasutamist hoolikalt läbi. Kasutamiseks ainult siseruumides.

Sisukord

03 Ohutusalane teave 08 Paigaldamine Lisatarvikud / märkus paigaldamise kohta 10 Laadimine Automaatne laadimine / Laadimine / Tühi aku (Lo) 12 POWERboti kasutamine Toite sisse-/väljalülitamine / Puhastusrežiimide valimine / Eripuhastusfunktsioonide kasutamine 15 Virtual guardi paigaldamine Virtual guardi osade nimetused / Patareide sisestamine 17 Kaugjuhtimispuldi kasutamine 20 Osade nimetused Peal / Põhjal / Kuvapaneel 22 Aja/graafiku määramine Kellaaja seadistamine / Graafiku määramine 25 Puhastamine ja hooldus Tolmukambri tühjendamine / Andurite ja kaamera puhastamine / Harja ja automaatlüüsi tööriista puhastamine / Juhtratta puhastamine 27 Rakendus Samsung Connect 31 Märkused ja hoiatused Laadimine / kasutamine / Puhastamine ja hooldus / Teave aku kohta / Teave IrDA-anduri kohta 33 Teabekoodid 35 Tõrkeotsing 39 Hoiatused aku kohta 40 Avatud lähtekoodi teatis 41 Tehnilised andmed

Ohutusalane teave

OHUTUSALANE TEAVE

• Enne seadme kasutamist lugege käesolev kasutusjuhend hoolikalt läbi ja hoidke see hilisemaks ülevaatuseks alles.

• Kuna järgnevad kasutussuunised hõlmavad erinevaid mudeleid, võivad teie tolmuimeja näitajad erineda veidi käesolevas juhendis esitatutest.

KASUTATAVAD ETTEVAATUSABINÕUDE/HOIATUSTE SÜMBOLID

HOIATUS	Tāhistab surma- või tõsiste vigastuste ohtu.
ETTEVAATUST!	Tāhistab kehavigastuste või materiaalse kahju ohtu.

TEISED KASUTATAVAD SÜMBOLID

MARKUS

Näitab, et järgnev tekst sisaldab olulist lisateavet.

• Teabe saamiseks Samsungi keskkonnakohustuste ja tootekohaste regulatiivkohustustega, nt REACH, külastage veebilehte samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.htm

Ohutusalane teave

OLULISED OHUTUSALASED SUUNISED

Elektriseadme kasutamisel tuleb rakendada üldisi ettevaatusabinõusid, sh järgmisi.

LUGEGE KÕIK SUUNISED ENNE POWERboti KASUTAMIST LÄBI.

Seadme mittekasutamisel ja enne hoolduse teostamist eemaldage see pistikupesast.

HOIATUS. Tulekahju-, elektri- või vigastusohu vähendamiseks järgige alltoodud suuniseid.

ÜLDINE

• Kasutage seadet ainult selles kasutusjuhendis kirjeldatud viisil.
• Ärge kasutage POWERboti ega akulaadijat/dokkimisjaama, kui see on mis tahes viisil kahjustunud.
• Kui tolmuimeja ei tööta nii, nagu peaks, on maha kukkunud, õue jäetud, seda on kahjustatud või vette pillatud, viige seade klienditeeninduskeskusse.
• Ärge käsitsege akulaadijat/dokkimisjaama ega POWERboti märgade kätega.
• Kasutage ainult siseruumis kuivadel pindadel.
• Seadet võivad kasutada lapsed alates 8. eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimete või vähese kogemuse või väheste teadmistega inimesed, kui tagatud on järelevalve või neid on juhendatud seoses seadme ohutu kasutamisega ning nad mõistavad kaasnevaid ohte. Lapsed ei tohi seadmega mängida. Lapsed ei tohi teha puhastus- ega hooldustoiminguid ilma järelevalveta.
• Kui toitejuhe on kahjustunud, peab tootja, tema hooldustootja või sarnase kvalifikatsiooniga isik selle ohu vältimiseks asendama.

Akulaadija/dokkimisjaam

• Ärge muutke polariseeritud pistikut selle sobitamiseks polariseerimata pistikupesa või pikendusjuhtmega.
• Ärge kasutage õues ega märjal pinnal.
• Kui te akulaadijat/dokkimisjaama ei kasuta või soovite seda hooldada, eemaldage see pistikupesast.
• Kasutage laadimiseks ainult tootja tarnitud akulaadijat/dokkimisjaama.
• Ärge kasutage, kui toitejuhe või pistik on kahjustatud või pistikupesa lõdvalt kinnitatud.
• Ärge tõmmake ega vedage seadet juhtmest, kasutage juhet käepidemena, jätke juhet ukse vahele ega tõmmake juhet ümber teravate servade või nurkade. Hoidke juhe eemal kuumadest pindadest.
• Ärge kasutage pikendusjuhet ega pistikupesasid, mille võimsus pole piisav.
• Ärge eemaldage seadet vooluvõrgust juhtmest tõmmates. Vooluvõrgust eemaldamiseks võtke kinni pistikust, mitte juhtmest.
• Ärge vigastage ega kuumutage akusid, kuna need võivad kõrgetel temperatuuridel plahvatada.
• Ärge proovige akulaadijat/dokkimisjaama avada. Parandusi võivad teha ainult volitatud hooldusmehaanikud.
• Ärge jätke akulaadijat/dokkimisjaama kõrge temperatuuriga kohta ega laske mis tahes laadi niiskusel akulaadija/dokkimisjaamaga kokku puutuda.
• Ärge laadige laadijaga mittelaetavaid patareisid.

POWERbot

• Ärge imege seadmesse kõvasid või teravaid esemeid, nt klaasi, naelu, kruvisid, münte jms.
• Ärge kasutage seadet ilma filtrita. Ärge pange seadme hooldamisel kunagi sõrmi ega muid esemeid ventilaatorikambrisse, sest seade võib kogemata sisse lülituda.
• Ärge pange avadesse esemeid. Ärge kasutage seadet suletud avadega. Hoidke avad vabana tolmust, kiududest, juuksekarvadest ja muust, mis võib õhuvoolu takistada.
• Ärge imege seadmega mürgiseid aineid (kloorpleegiteid, ammoniaaki, torupuhastusvahendeid jms).
• Ärge imege seadmega põlevaid või suitsevaid esemeid, nt sigarette, tikke või kuuma tuhka.
• Ärge kasutage seadet kergestisüttivate ega põlevate vedelike (nt bensiin) koristamiseks ega nende ainete läheduses.

- Kohad, kus põrandal on küünlaid või laualampe.

- Kohad, kus on järelevalveta tulease (tuli või söed).

• Kohad, kus on destilleeritud alkoholi, lahusteid, põlevate sigarettidega tuhatoosse jne.
• Ärge kasutage POWERboti suletud ruumis, mis on täidetud õlivärvi, värvilahusti või koitörjevahendi aurude, kergestisüttivate pulbrite või muude plahvatusohtlike või toksiliste aurudega.
• Äärmuslikes tingimustes või ekstreemsel temperatuuril kasutamisel võib aku hakata lekkima. Kui akuvedelik satub nahale, peske seda kiiresti veega. Kui vedelik satub silma, loputage silmi kohe puhta veega vähemalt 10 minuti jooksul. Pöörduge arsti poole.

Ohutusalane teave

HOIATUS

Toitega seotud teave

Vältige igasugust elektrilöögi- või tulekahjuohtu. - Ärge kahjustage toitejuhet. - Ärge tõmmake toitejuhet liiga tugevasti ega puudutage toitepistikut märgade kätega. - Ärge kasutage muud toiteallikat peale 100-240 V vahelduvvoolupingega allika, samuti ärge kasutage mitme pesaga elektrkontakti, mille kaudu saab toidet anda mitmele seadmele korraga. (Ärge jätke juhet põrandale vedelema.) - Ärge kasutage kahjustatud toitepistikut, toitejuhet ega lõdvalt kinnitatud pistikupesa.

Eemaldage tolm ja võõrkehad toitepistiku viikudelt ja kontaktosalt.

• Ärge kasutage POWERboti süttivate materjalide lähedal.
• Küünla, laualambi, kamina või süttivate materjalide (bensiin, alkohol, vedeldid jne) lähedus. ▶ POWERbot on mõeldud kasutamiseks kodumajapidamises, seega ärge kasutage seda pööningute, keldrite, ladude, tööstushoonete, siseruumidest väljas olevate pindade, niiskete kohtade (vannitoad, pesuruumid) ega laua või riiulite puhastamiseks.
• POWERbot võib kahjustuda või rikki minna. Veenduge, et POWERbot ei saaks labidaga puudutada mingeid vedelikke.
• POWERbot võib kahjustuda ning saastada muid alasid, kui selle rattad liiguvad läbi vedeliku.
• Ärge tilgutage dokkimisjaamale mingeid vedelikke. Vastasel juhul esineb tulekahju või elektrilöögi oht.

▶ Ärge kasutage dokkimisjaama ühelgi muul kui ettenähtud otstarbel. - Esineb tulekahju tekkimise või dokkimisjaama tõsise vigastamise oht. - Ohutuse tagamiseks hoidke astmeandur alati puhas.

HOIATUS Kasutamise ajal

▶ Kui märkate POWERbotist kõlavaid ebaharilikke helisid, eralduvat lõhna või suitsu, lülitage POWERboti põhjal oleva hädaseiskamislüliti abil toide kohe välja ja pöörduge hoolduskeskusesse.

HOIATUS

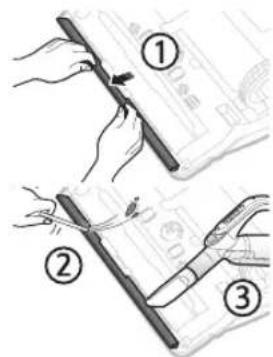

Puhastamine ja hooldus

Kui toitejuhe on kahjustunud, pöörduge hoolduskeskusesse, et lasta see sertifitseeritud mehaanikul asendada. Vastasel juhul esineb tulekahju või elektrilöögi oht. Küsige patareide/akude vahetamisel abi Samsung Electronicsi hoolduskeskusest. - Muudest toodetest pärit patareide/akude kasutamine võib põhjustada tõrkeid.

ETTEVAATUST! Enne kasutamist

Sisestage tolmukamber enne POWERboti kasutamist. Õige laadimise tagamiseks pöörake tähelepanu järgmisele.

• Lülitage dokkimisjaama toide alati sisse.
• Paigaldage dokkimisjaam kohta, kust POWERbot selle hõlpsasti leiab.
• Ärge jätke dokkimisjaama ette mingeid esemeid.

Dokkimisjaama paigaldamisel ärge jätke juhet põrandale vedelema, kuna POWERbot võib sellesse takerduda. - Ärge kasutage POWERboti musta värvi põrandal. - POWERbot ei pruugi normaalselt töötada. - Ärge pange dokkimisjaama külgedele (0,5 m ulatuses) ega ette (1 m ulatuses) mingeid esemeid. Veenduge, et dokkimisjaama laadimiskontakt poleks kahjustunud ning sellel poleks võõrkehi. - Ärge paigaldage dokkimisjaama tumeda põrandaga kohta. - Kui dokkimisjaama ümbritsev põrand on tume, on laadimine pärsitud. Eemaldage enne puhastamist kõik esemed, mis võivad takistada POWERboti liikumist (nt laste toolikiik või liumägi). - Ärge kasutage POWERboti kohtades, mis on kitsamad kui POWERboti pöörderaadius (kuni 0,5 m). ▶ Kui hari või harjakate pole õigesti kokku pandud, võib põrand kriimustuda või tootes esineda talitlushäireid. Enne POWERboti kasutamist eemaldage puruneda võivad objektid, nagu raamid, peeglid ja portselanesemed, nii et POWERbot saaks takistusteta töötada.

ETTEVAATUST! Kasutamise ajal

▶ POWERboti kasutamine paksul vaibal võib kahjustada nii POWERboti kui ka vaipa. - POWERbot ei pääse üle vaiba, mis on paksem kui 1 cm. - Ärge kasutage POWERboti laudadel ega muudel kõrgetel pindadel. - Kukkumisel võib see kahjustuda. ▶ POWERbot võib põrgata vastu tooli- või lauajalgu, mistõttu viige need kiiremaks ja tõhusamaks puhastamiseks eemale. ▶ Kui POWERbot töötab, ärge tõstke seda üles ega viige mujale.

Teise kohta viimisel ärge hoidke POWERboti juhtratast. - Ärge pange POWERbotile ega kaamerale mingeid esemeid, kuna see võib põhjustada töötõrkeid. ▶ POWERboti kasutamisel eemaldage kohe kõik suured paberitükid ja kilekotid, kuna need võivad sissevõtuava ummistada. - Ärge suunake punast osutit otse inimeste ega loomade poole. - Ärge kummarduge POWERboti lähedal, kui see töötab.

• Teie juuksed võivad harja külge kinni jääda ja tekitada füüsilise vigastuse.

ETTEVAATUST!

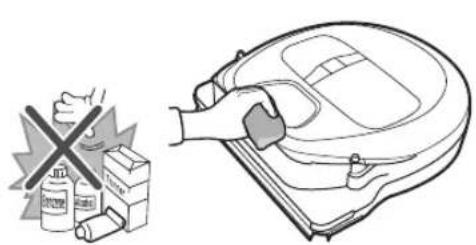

Puhastamine ja hooldus

Vältige POWERboti kahjustamist, täites järgmisi nõudeid.

• Ärge puhastage POWERboti, pihustades sellele otse vett, ega kasutage selle puhastamiseks benseeni, vedeldit, atsetooni ega alkoholi.
• Ärge võtke POWERboti koost lahti ega parandage seda. Seda tohib teha ainult sertifitseeritud mehaanik. Hoidke takistusandur, astmeandur ja kaamera alati puhtad.

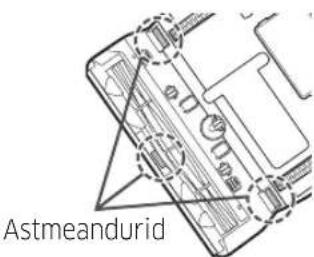

• Võõrmaterjali kogunemine võib põhjustada andurite töötõrke.

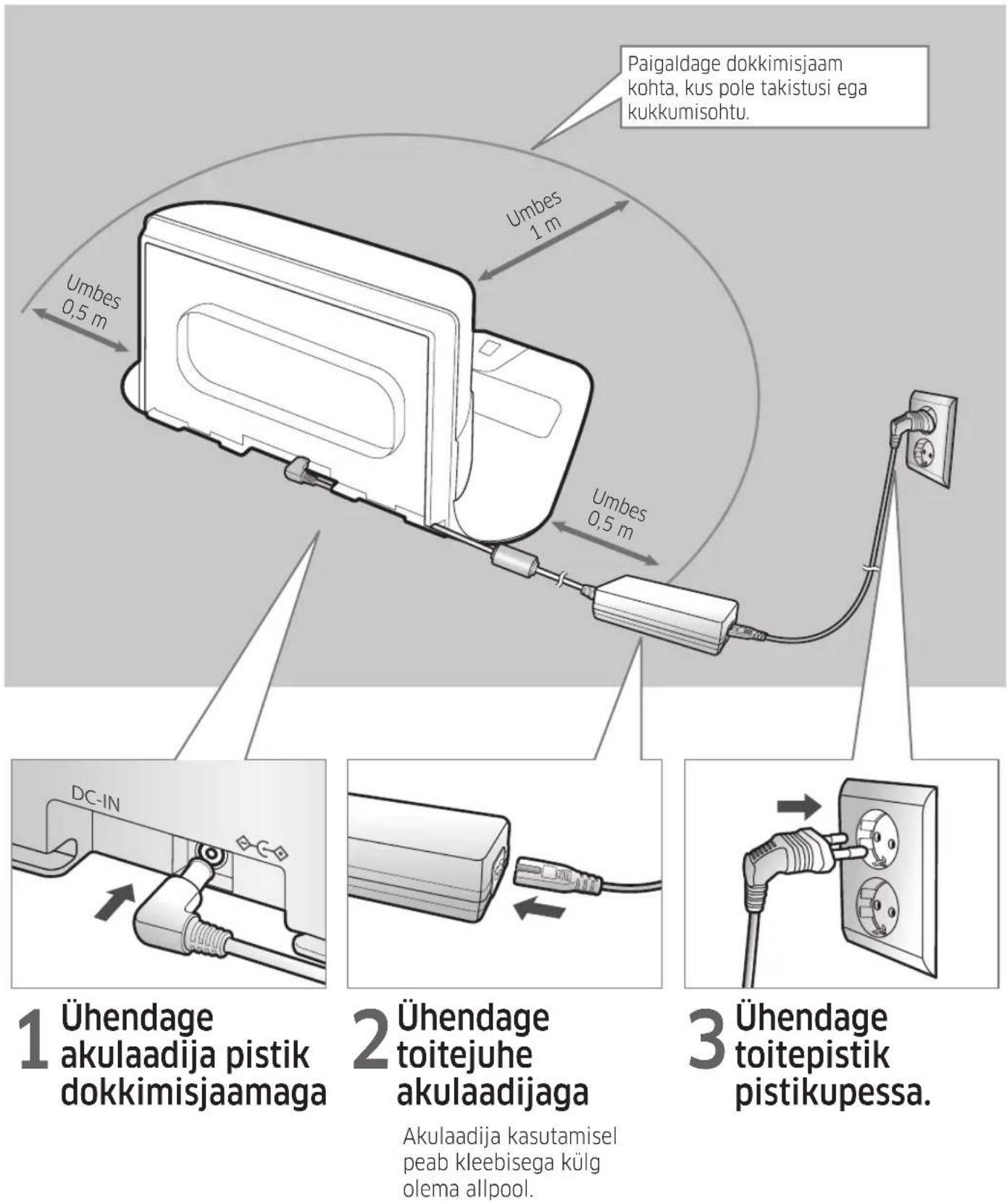

Paigaldamine

Dokkimisjaam peab olema alati vooluvõrku ühendatud ja sisse lülitatud.

Lisatarvikud

või Kaugjuhtimispult (Pole kaasas seeriaga SR1*M701***)	Patareid (AAA-tüüpi) Kasutusjuhend Varufilter	(Saadaval ainult seeriate SR20M7090** ja SR20M7070** puhul)
Dokkimisjaam Toitejuhe Akulaadija Virtual guard		(Saadaval ainult seeriate SR20M7090**, SR20M7070**, SR20M706*** ja SR20M7050** puhul)

※ Akutehnilised andmed SR1 M70 -seeria: liitiumioon, 21,6 V, 1800 mAh, 6 elementi SR2 M70 **-seeria: liitiumioon, 21,6 V, 3600 mAh, 6 elementi

Märkus paigaldamise kohta

Paigaldage dokkimisjaam kohta, kus põrand ja sein on loodis. Kõige parem oleks paigaldada dokkimisjaam piki puitpõranda servi.

▶ Kui hädaseiskamislüliti on väljas, ei lae POWERbot isegi siis, kui see on dokkimisjaamas.

Lülitage dokkimisjaama toide alati sisse. - Kui dokkimisjaam ei saa toidet, ei suuda POWERbot seda leida ega end automaatselt laadida. - Kui POWERbot on jäetud dokkimisjaamaga ühendamata, tühjeneb aku iseenesest.

▶ Kui POWERbot on puhkerežiimis, ei lülitu toide sisse, isegi kui lülitate hädaseiskamislüliti välja ja seejärel uuesti sisse. Vajutage pikalt POWERbotil olevat nuppu [Käivita/peata], et lülitada puhkerežiim välja.

Laadimine

Kui POWERbot on esmakordselt (pärast ostmist) täiesti täis laetud, saab seda kasutada 60 minutit tavarežiimis (Vt laadimisaega lk 39.)

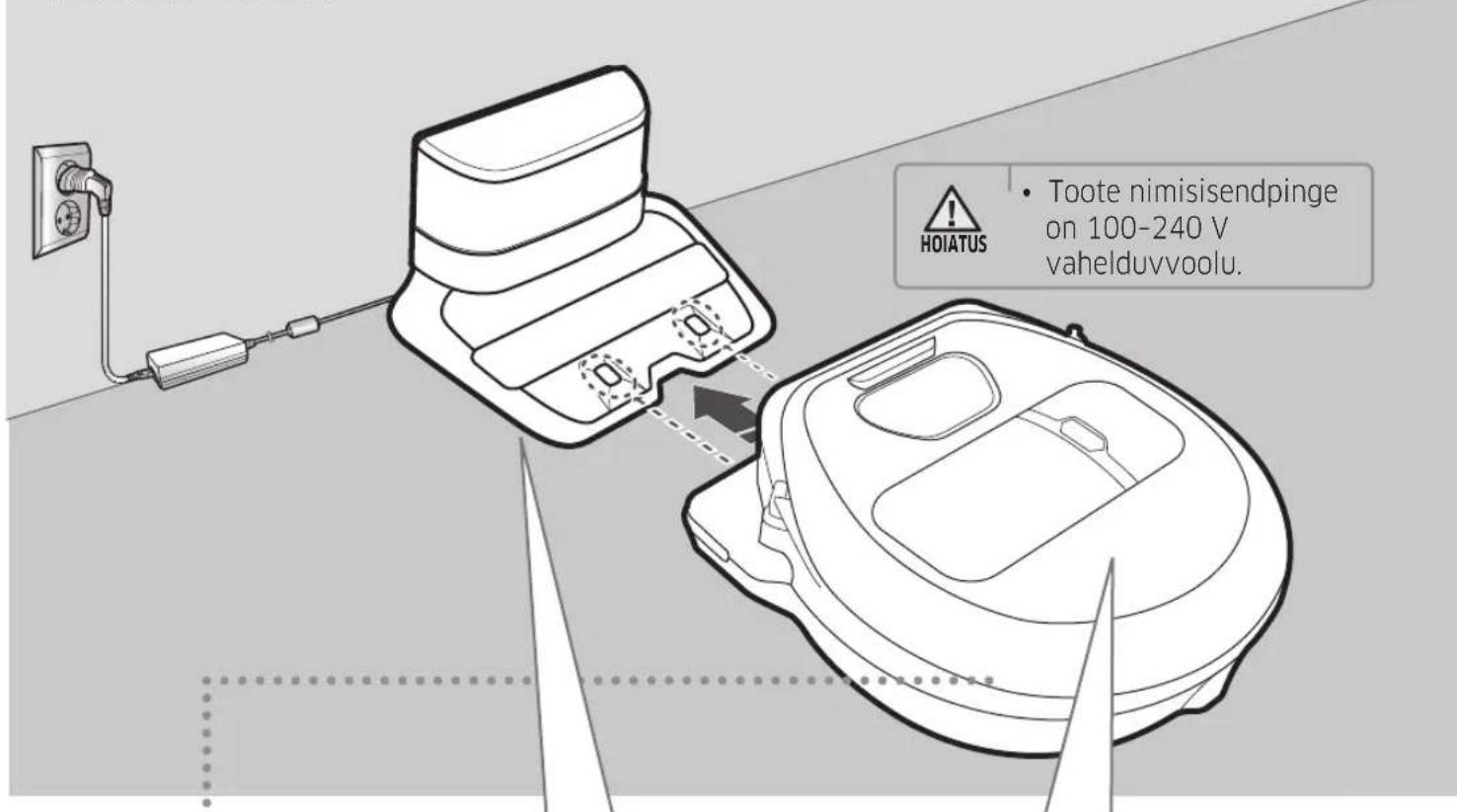

Nutikas laadimine

Kui POWERboti aku saab automaatpuhastusrežiimi ajal tühjaks, naaseb see laadimiseks automaatselt dokkimisjaama ja jätkab puhastatava ala puhastamist pärast seda, kui kaks kolmandikku akust on laetud. (Max 2 korda.)

Vajutage nuppu ja vabastage see.

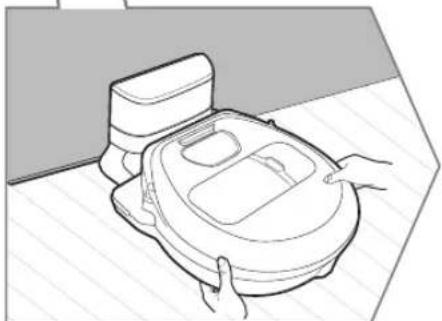

2 Laadige POWERboti käsitsi, pannes selle laadimisjaama.

Veenduge, et POWERboti ja dokkimisjaama laadimiskontaktid oleksid kohakuti.

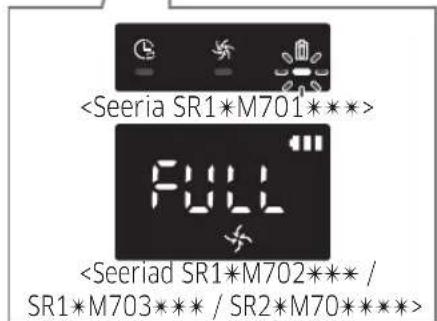

3 Kontrollige laadimise olekut.

Seeriate SR1 M701 puhul vilgub akunäidik laadimise ajal 1-sekundilise intervalliga ja jääb põlema, kui seade on täiesti täis laetud. Seeriate SR1 M702 / SR1 M703 / SR2 M70* puhul ilmub kuva vastavalt laadimisprotsessile ja kui laadimine on lõppenud, kuvatakse teade „FULL".

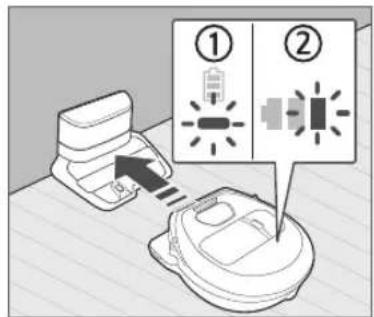

Automaatne laadimine

1. Seeria SR1*M701***

Kui akunäidik vilgub 0,4-sekundilise intervalliga, naaseb POWERbot laadimiseks automaatselt laadimisjaama.

2. Seeriad SR1*M70****/SR2*M70****

Kui akunäidik puhastamise ajal vilgub, naaseb POWERbot dokkimisjaama, et end automaatselt laadida.

Laadimine

Saate käsida POWERbotil end puhastustoimingu ajal dokkimisjaamas laadida.

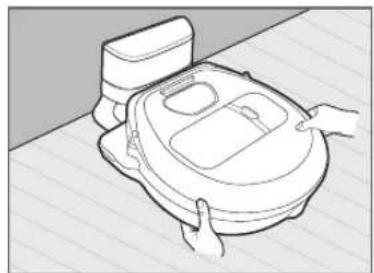

Tühi aku (Lo)

Laadige POWERboti käsitsi, pannes selle laadimisjaama.

Mida teha, kui laadimine ei käivitu?

Kontrollige dokkimisjaama paigaldust, kui:

▸ dokkimisjaam asub kohas, kuhu POWERbot ei pääse hõlpsasti juurde; ▸ dokkimisjaama ja POWERboti vaheline kaugus on üle 5 m.

• POWERbotil võib laadimiseks dokkimisjaama naasmine võtta kaua aega.

Laadige POWERboti käsitsi, kui:

▸ dokkimisjaam asub nurgas; ▸ aku on täiesti tühi; ▸ POWERbot on jäänud mõne takistuse (nt mööbel vms) taha kinni; ▸ POWERbot ei saa ronida üle dokkimisjaama lähedal asuva lävepaku (lävepaku maksimaalne kõrgus, millest POWERbot suudab üle ronida, on umbes 1,5 cm); ▸ kui akunäidik vilgub ja kuvatakse „Lo"; ▸ kui akunäidik vilgub (kehtib seeria SR1 M701 ** puhul); ▸ kui POWERbot on seatud punkt- või käsitsipuhastusrežiimi.

POWERboti kasutamine

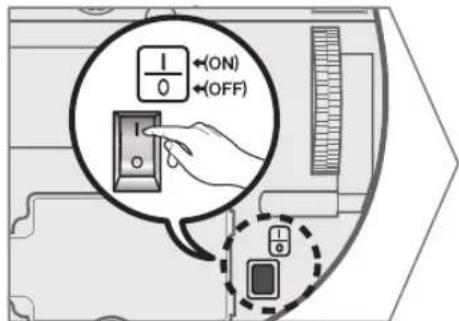

Enne POWERboti kasutamist peate seadme põhjas oleva hädaabiseiskamislüliti sisse lülitama.

Toite sisse-/väljalülitamine

Vajutage nuppu kauem kui 3 sekundit.

• Kui POWERboti pole 30 minutit kasutatud: seeriad SR1 M70 U / SR2 M70 U : lülitub energiasäästurežiimi; seeriad SR1 M70 W / SR2 M70 W : naaseb laadimiseks automaatselt dokkimisjaama.

Automaatpuhastusrežiimi käivitamine

Vajutage seda nuppu ja vabastage see. POWERbot liigub ja puhastab määratud alasid ainult üks kord.

• Puhastamise peatamine: vajutage nuppu ja vabastage see.

Punktpuhastusrežiimi kasutamine

POWERbot puhastab lokaliseeritud ala intensiivselt.

Laadimine

Vajutades seda nuppu, saate käsida POWERbotil end puhastustoimingu ajal automaatselt dokkimisjaamas laadida.

Puhastusrežiimide valimine

Puhastusrežiim Valimine	Kuvatav ikoon
	SR1*M702***SR1*M703***SR2*M70****	SR1*M701***
Automaatpuhastus	II
Punktpuhasstus
Korduspuhastus	Vajutage esmalt kaugjuhtimispuldlnuppu [A-, B-tüpp],[C-, D-tüpp seejärelvajutage nuppu [Käivita/peata].
Käsitsipuhastus	Käsitsipuhastusrežiimi saab validakaugjuhtimispuldi suunanuppudega.

• Kui POWERbotil ei õnnestu dokkimisjaama naasta, lülitub see energiasäästurežiimi ja kuvapaneel lülitub välja.
• Energiasäästurežiimist väljumiseks vajutage põhikorpusel või kaugjuhtimispuldil nuppu [Käivita/peata]

või [Toide]

• Kui puhastamine automaatpuhastusrežiimis lõpetatakse 15 minuti jooksul, puhastab POWERbot ala veel üks kord.

POWERboti kasutamine

Iga režiimi puhastusmeetod

Automaatpuhastus

Puhastab määratud alad ainult üks kord.

* Seeria

SR1 M701 **:

Puhastab korduvalt, kuni aku on tühi.

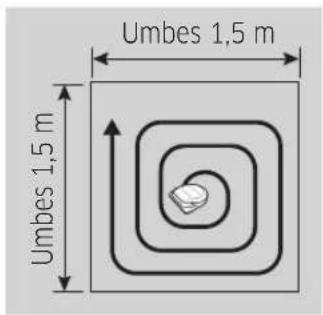

Punktpuhastus

Puhastab intensiivselt ühte kohta. Seda võib kasutada näiteks leiva- või küpsisepuru koristamiseks.

Käsitsipuhastus

Saate POWERboti kaugjuhtimispuldi abil saata soovitud kohta puhastama.

See funktsioon ei kohaldu seeriale

SR1 M701 **.

Korduspuhastus

Puhastab korduvalt, kuni aku on tühi.

See funktsioon ei kehti seeriale

SR1 M701 **

Markus

▶ Kui seadistatud on automaatpuhastus või korduspuhastus, puhastab POWERbot esmalt dokkimisjaama lähedal asuva ala.

Eripuhastusfunktsioonide kasutamine

Puhastusfunktsion	Kasutamine	Kuvatav ikoon
		SR1*M702***SR1*M703***SR2*M70****	SR1*M701***
Intelligentnevõimsusereguleerimine	*Kui POWERbot tuvastabtavarežiimis vaiba, toötabsee automaatelt suuremaimivõimsusega.
Äärte puhastus	*Kui POWERbot tuvastab automaat-või punktpuhastusrežiimis äre,aktiveerub automaatluugi tõöristja laheneb puhastatavale äre- võinurgaalale.Sirge är (üks puhastuskord)Nurk (kaks puhastuskorda)

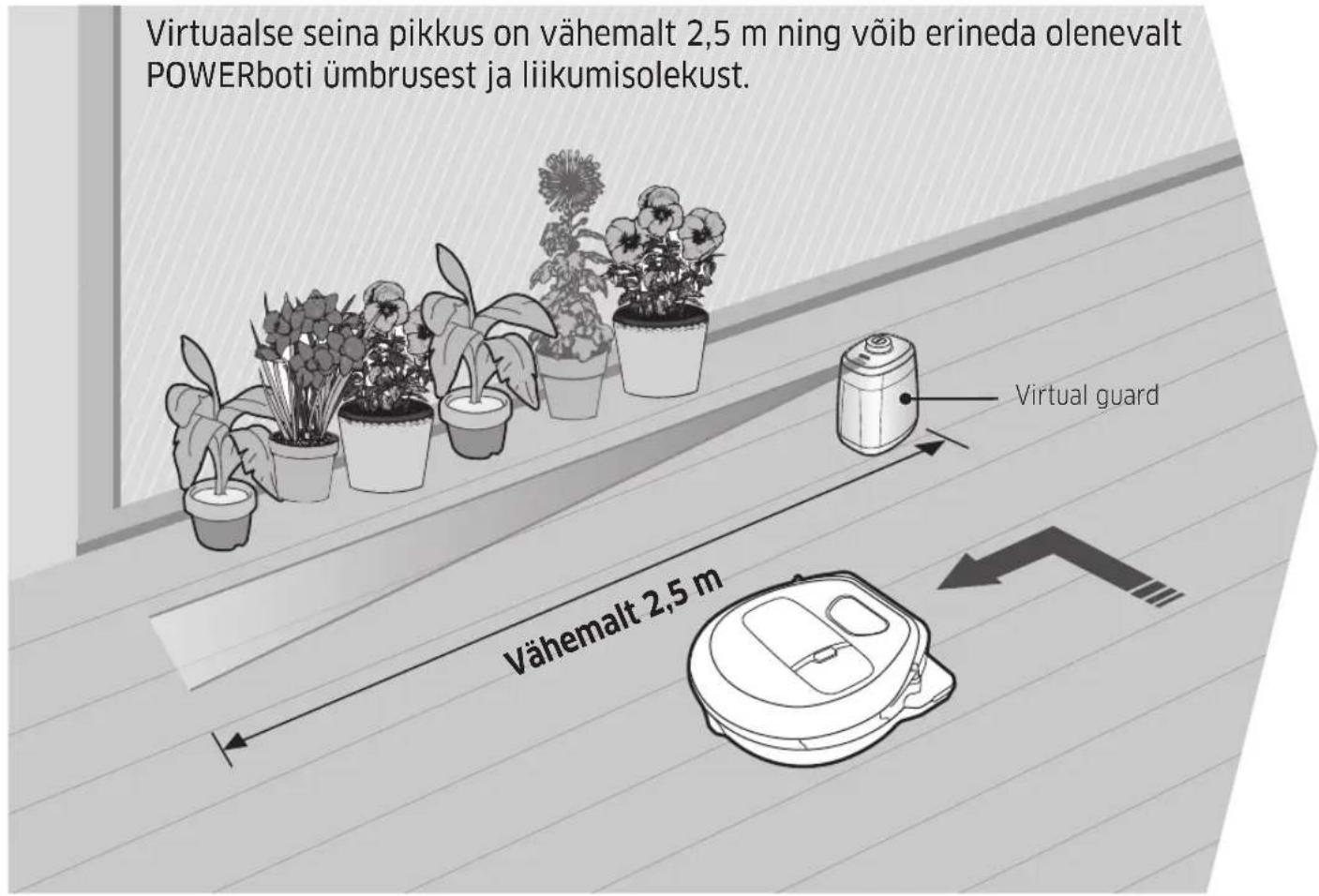

Virtual guardi paigaldamine

Virtual guardi infrapunakiir takistab POWERbotil teatud aladele pääsemist.

(Kaasas ainult seeriaga SR2 M707***. Seeriate SR2 M704***/ SR2 M705***/ SR2 M706*** puhul tuleb see eraldi osta.)

1 Vajutage selle sisselülitamiseks toitenuppu.

2 Paigaldage Virtual guard kohta, kus soovite takistada POWERboti edasipääsu.

Veenduge, et kaugusandur oleks suunatud sinna poole, kuhu soovite luua nähtamatu tõke (see takistab POWERboti edasipääsu).

Virtual guardi paigaldamine

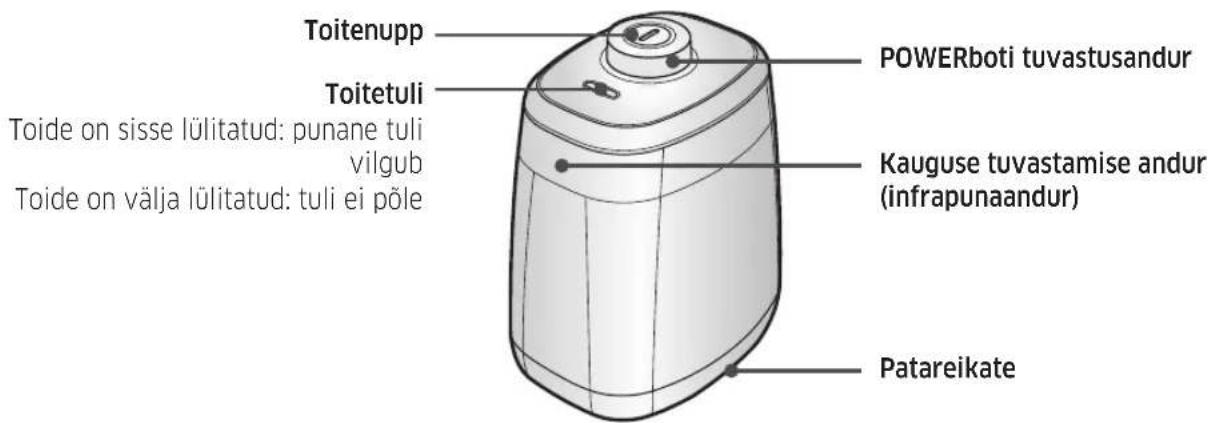

Virtual guardi osade nimetused

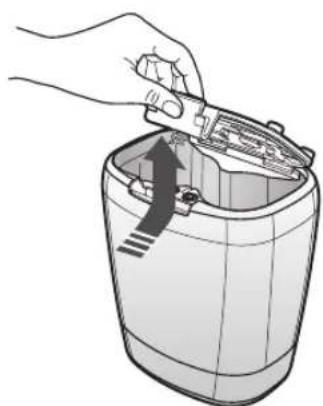

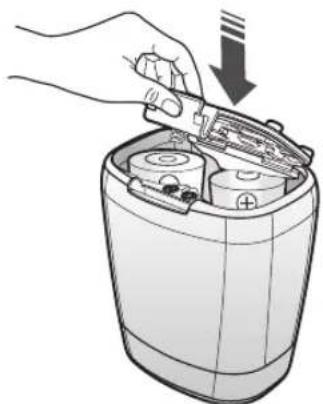

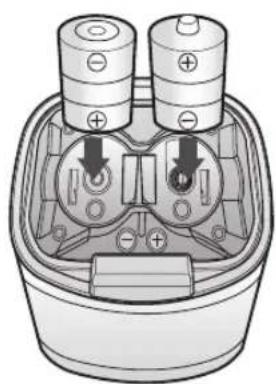

Patareide sisestamine

Virtual guardi patareid tuleb osta eraldi.

1 Avage Virtual guardi patareikate, vajutades lukustussakki, ja tõstke see üles.

2 Sisestage leelispatareid (D-tüüpi), nagu joonisel näidatud (kontrollige + ja - polaarsust).

3 Patareikatte sulgemiseks sisestage katte üks ots pessa ja vajutage teine ots alla.

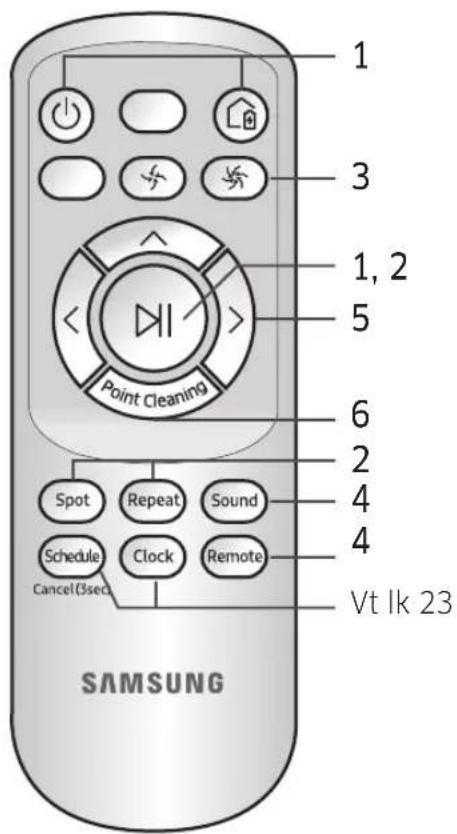

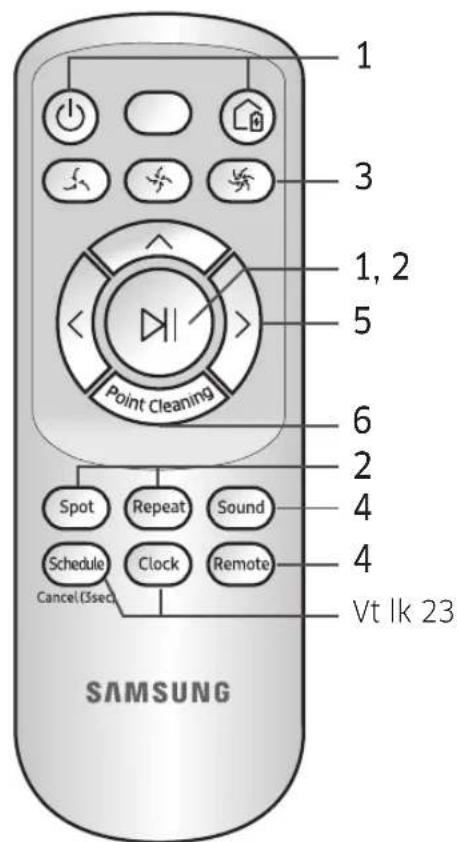

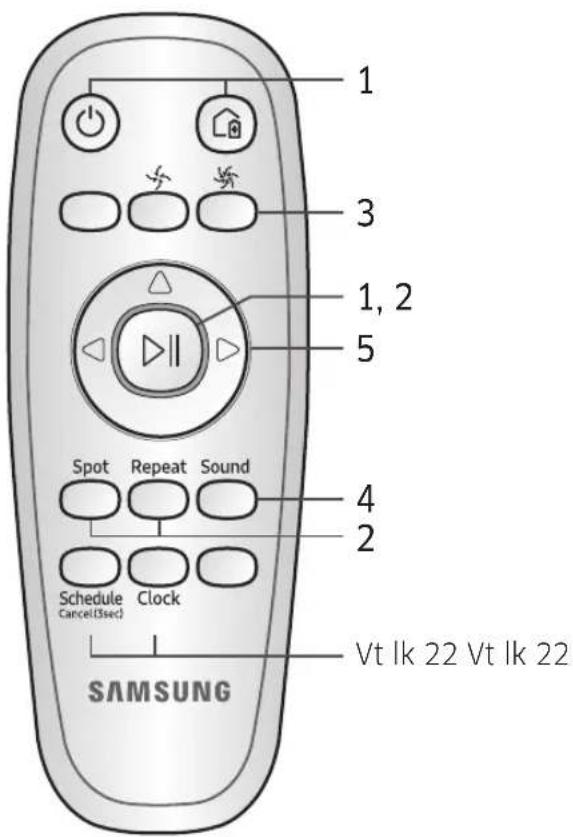

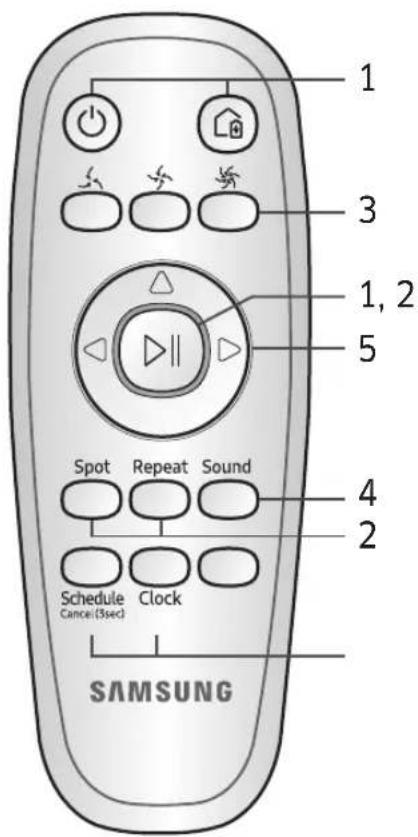

Kaugjuhtimispuldi kasutamine

[A-tüüp] [B-tüüp]

[C-tüüp] [D-tüüp]

Kaugjuhtimispuldi kasutamine

[A-tüüp] / [B-tüüp] / [C-tüüp] / [D-tüüp]

1 Toide / laadimine / käivitamine/peatamine

Toide	◎	◎	◎	◎	POWERboti toite sisse-/vãljalülitamine.
Laadimine	◎	◎	◎	◎	Valige POWERboti automaatseks laadimiseks dokkimisjaamas.
Käivitamine/peatamine	◎II	◎II	◎II	◎II	Valige see puhastusprotsessi kãivitamiseks või peatamiseks.

2 Puhastusrežiimid

Automaatpuhastus	DII	DII	DI	DI	Valige määratud alade ainult üks kord puhastamiseks ja seejärel automaatselt dokkimisjaama naasmiseks.
Punktpuhastus	Spot	Spot	Spot	Spot	Valige see lokaliseeritud ala intensiivseks puhastamiseks.
Korduspuhastus	Repeat	Repeat	Repeat	Repeat	Valige korduvalt puhastamiseks, kuni aku muutub vāga tühjaks ja näidik hakkab vilkuma.

3 Imemisvõimsus

Maksimaalne režiim					Valige see suurima imemisvõimsusega puhastamiseks.
Tavarežiim					Valige see kesk注明出处 imemisvõimsusega puhastamiseks.
Vaikne režiim					Valige madalama toömüraga puhastamiseks.

4 Lisafunktsioonid

Heli	Sound	Sound	Sound	Sound	Selle nupu vajutamisel valitakse heliefektid → vaigistus (toodud järjestuses). <Ainult seeria SR10M703**9> Star wars → heliefektid → vaigistus
Kaugjuhtimispult			Remote	Remote	Valige Wi-Fi-funktsiooni sisse- voi väljalülitamiseks

• Ainult seeria SR10M701**5 : Star wars (Vaigistusfunktsioon ei ole saadaval.)
• Eelnevalt valitud seadistus ei muutu ka hädaabiseiskamislüliti välja- ja uuesti sisselülitamisel.

5 Käitsipuhastusrežiim ja suuna juhtimine

Edasiliikumine	△	△	△	△	Valige edasiliikumiseks.
Vasakule pääöramine	(4)	(4)	<3	<3	Valige vasakule pääöramiseks.
Paremale pääöramine	()	()	>	>	Valige paremale pääöramiseks.

• Tagasilikumine pole võimalik.

6 Punktpuhastamine

Saadaval ainult C- ja D-tüüpi kaugjuhtimispultidega.

Saate kaugjuhtimispuldi abil osutada POWERboti töötamise ajal kindlale punktile selle puhastamiseks.

Suunake punane tuli põrandale 0,5 m ulatuses POWERboti asukohast.

Tule nihutamiseks soovitud punkti vajutage pikalt punktpuhastuse nuppu. POWERbot järgib puhastamise ajal tuld.

Kaugjuhtimispuldi töökaugus

Kaugjuhtimispuldi kõrgus	0,5 m 1 m	1,5 m
Töökaugus Umbes 1,5 m Umbes 2 m Umbes 3 m

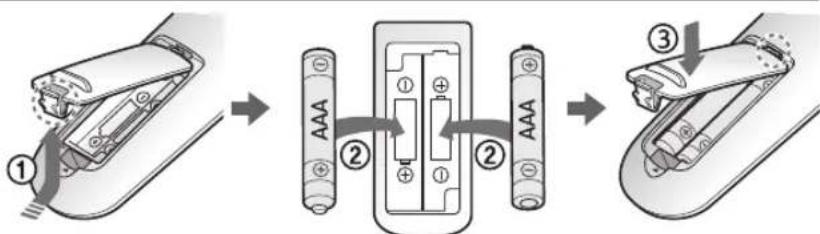

Patareide sisestamine

Avage patareikate, vajutades lukustussaki alla ja tõstes katte üles ning sisestage patareid joonisel näidatud viisil. Seejärel sulgege kate, nii et see klõpsab paika.

Osade nimetused

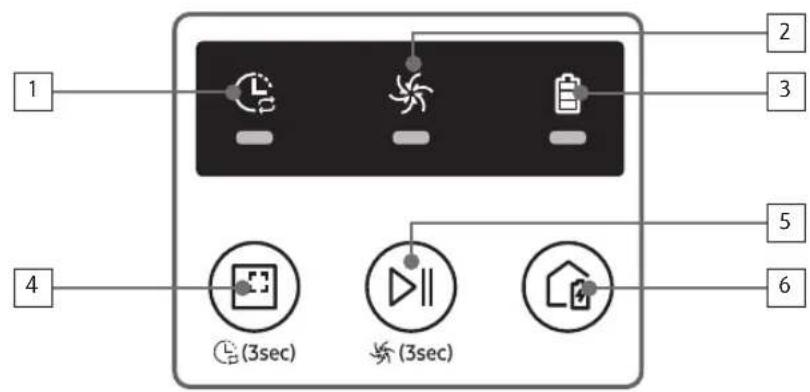

Peal

1. Igapäevane graafik
2. Tava-/turborežiim
3. Akunäidik
4. Punktpuhastuse nupp, igapäevane graafik (3 s)
5. Käivitamise/peatamise nupp, max režiim (3 s)
6. Laadimisnupp

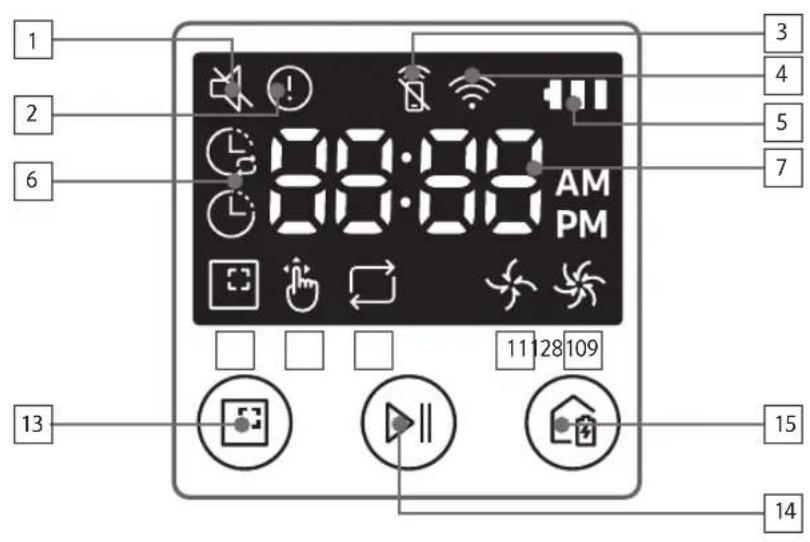

1. Vaigistus
2. Teabenäidik
3. Nutika juhtimise sees-/väljasoleku näidik
4. Wi-Fi
5. Akunäidik
6. Ühekordne ajastamine / igapäevane graafik
7. Numbrikuva
8. Punktpuhastusrežiim
9. Käsitsipuhastusrežiim
10. Korduspuhastusrežiim
11. Tavarežiim
12. Maksimaalne režiim
13. Punktpuhastuse nupp
14. Käivitamise/peatamise nupp
15. Laadimisnupp

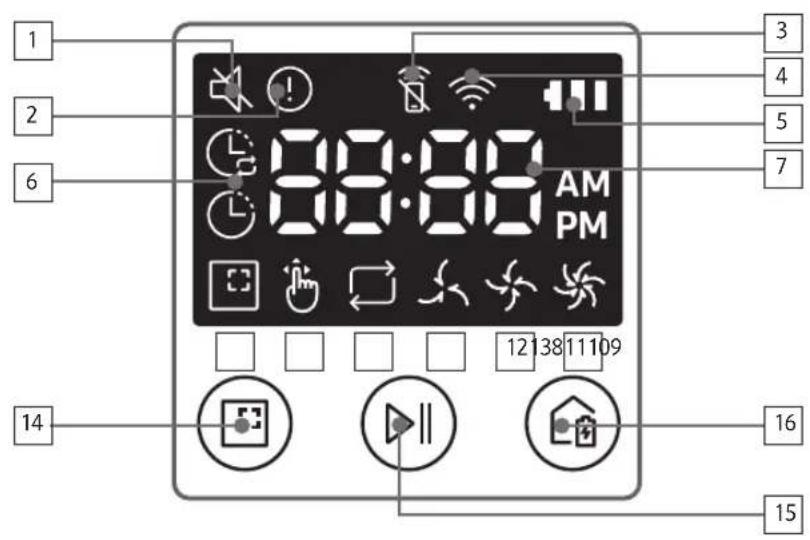

1. Vaigistus
2. Teabenäidik
3. Nutika juhtimise sees-/väljasoleku näidik
4. Wi-Fi
5. Akunäidik
6. Ühekordne ajastamine / igapäevane graafik
7. Numbrikuva
8. Punktpuhastusrežiim
9. Käitsipuhastusrežiim
10. Korduspuhastusrežiim
11. Vaikne režiim
12. Tavarežiim
13. Maksimaalne režiim
14. Punktpuhastuse nupp
15. Käivitamise/peatamise nupp
16. Laadimisnupp

Aja/graafiku määramine

[A-tüüp, B-tüüp] Ajastada saab ainult automaatpuhastusrežiimi.

Enne ühekordse ajastamise / igapäevase graafiku kasutamist peate määrama praeguse kellaaja.

Graafiku määramine

Graafikut saab seadistada/tühistada ainult siis, kui POWERbot on dokkimisjaamas.

Tühistamine seadistamise ajal

Seadistamine tühistatakse automaatselt, kui 7 sekundi jooksul pole midagi sisestatud.

Ühekordse ajastamise / igapäevase graafiku tühistamine

Kui seadistatud on nii ühekordne ajustus kui ka igapëevane graafik	Schedule Cancel (3sec)	või	Schedule Cancel (3sec)	või	Schedule Cancel (3sec)
	Vajutage 3 sekundit Valige graafik Tühistamine on lõpule viidud
Kui määratud on kas ühekordne ajustus või igapëevane graafik	Schedule Cancel (3sec)
	Vajutage 3 sekundit

[C-tüüp, D-tüüp] Ajastada saab ainult automaatpuhastusrežiimi.

Enne ühekordse ajastamise / igapäevase graafiku kasutamist peate määrama praeguse kellaaja.

Graafiku määramine

Graafikut saab seadistada/tühistada ainult siis, kui POWERbot on dokkimisjaamas.

Tühistamine seadistamise ajal

Seadistamine tühistatakse automaatselt, kui 7 sekundi jooksul pole midagi sisestatud.

Ühekordse ajastamise / igapäevase graafiku tühistamine

Kui seadistatud on nii ühekordne ajustus kui ka igapäevane graafik	Schedule Cancel (3sec)	→	Või	Schedule VOI	→	DI	Schedule Cancel (3sec)
	Vajutage 3 sekundit Valige graafik Tühistamine on lõpule viidud
Kui määratud on kas ühekordne ajustus või igapäevane graafik	Schedule Cancel (3sec) Vajutage 3 sekundit

Aja/graafiku määramine

[Seeria SR1 M701 *] Kaugjuhtimispuldita mudelite puhul saab graafiku seadistada järgmiselt.

Graafiku määramine

Graafikut saab seadistada/tühistada ainult siis, kui POWERbot on dokkimisjaamas.

Vajutage 3 sekundit

Kui graafiku-LED süttib, on igapäevane graafik seadistatud.

• Kellaaeg, mil nuppu vajutate, määratakse graafiku kellaajaks. Puhastamine toimub automaatselt iga päev graafiku järgi.

Igapäevase graafiku tühistamine

Kui igapäevane graafik on seadistatud

Vajutage 3 sekundit

Puhastamine ja hooldus

Enne POWERboti puhastamist peate hädaabiseiskamislüliti välja lülitama.

1 Vajutage nuppu tolmukambri eemaldamiseks.

2 Eemaldage tolmukambri kaas.

3 Eemaldage tolm tolmukambrist ja tsüklonseadmest.

4 Eemaldage tsüklonseade tolmukambri kaanest ning seejärel peske tolmukamber ja filter puhtaks.

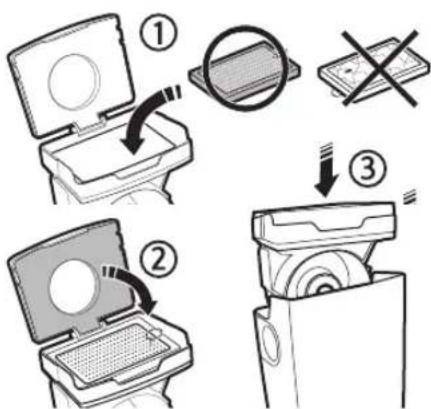

5 Pange tolmukamber tagasi kokku.

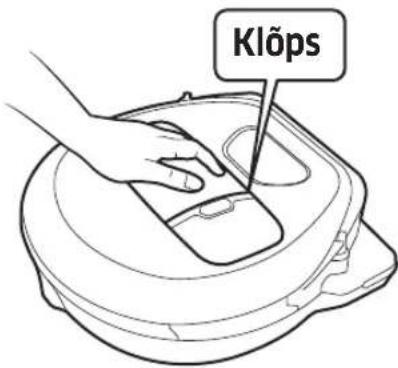

6 Sisestage tolmukamber põhikorpusse, kuni kuulete klõpsu.

Pühkige kergelt pehme lapiga. Ärge kasutage vett ega puhastuslahuseid.

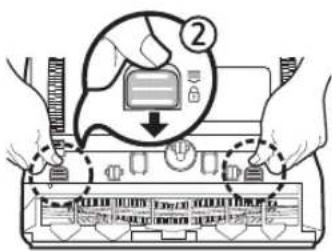

Puhastamine ja hooldus

3 Puhastage hari. 4 Puhastage automaatluugi tööriist.

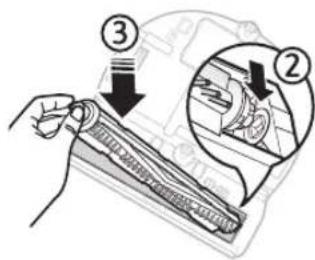

5 Pange hari tagasi.

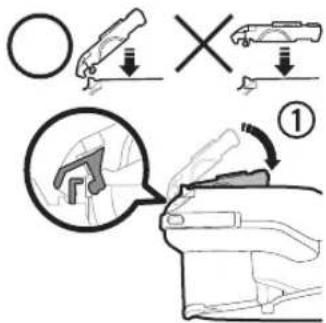

6 Pange harja kate tagasi.

Juhtratta puhastamine

1 Pange porandale pehme lapp ja asetage POWERbot tagurpidi lapile.

2 Eemaldage voorkehad nuri varda voi pintsettide abil.

Rakendus Samsung Connect

Rakendus Samsung Connect ühildub ainult Wi-Fi-funktsiooniga mudelitega.

Juhtmeta ruuteri seadistamine

▶ Kui teil on juurdepääsuga probleeme, vaadake oma juhtmeta ruuteri kasutusjuhendit. Samsung POWERbot toetab ainult 2,4 GHz Wi-Fi-t. Samsung POWERbot toetab standardit IEEE 802.11b/g/n ja tarkvaralist pääsupunkti. - Soovitatav on kasutada standardit IEEE 802.11n. Samsung POWERbot toetab ainult DHCP-d (dünaamilise hostikonfiguratsiooni protokoll). Veenduge, et teie juhtmeta ruuteris oleks aktiveeritud DHCP-serveri valik. ▶ POWERbot toetab autentimis- ja krüptimisprotokolle WEP-OPEN, WPA-PSK/TKIP ja WPA2-PSK/AES. - Soovitatav on kasutada protokolli WPA2-PSK/AES. - Kontrollige, kas teie ruuteril on kordumatu SSID ja parool. ▶ Juhtmeta võrgu ühenduse kvaliteeti võib mõjutada ümbritsev juhtmeta side keskkond. ▶ Kui teie internetiteenuse pakkuja on registreerinud püsivalt teie arvuti või modemi MAC-aadressi (kordumatu tunnusnumber), ei pruugi teie POWERbot olla võimeline internetiga ühendust looma. Küsige oma internetiteenuse pakkujalt teavet muude seadmete peale arvuti internetiga ühendamise kohta. ▶ Kui teie internetiteenuse pakkuja nõuab internetiga ühenduse loomiseks ID-d või parooli, ei pruugi teie POWERbot olla võimeline ühendust looma. Sellisel juhul peate sisestama internetiga ühenduse loomisel oma ID või parooli. ▶ POWERbot ei pruugi olla võimeline internetiga ühendust looma tulemüüriprobleemide tõttu. Pöörduge nende probleemide lahendamiseks oma internetiteenuse pakkuja poole. - Mõni juhtmeta ruuter võib edastada tavatu domeeninimeserveri (DNS) aadressi isegi juhul, kui internet pole ühendatud. Sellisel juhul pöörduge oma juhtmeta ruuteri tootja ja internetiteenuse pakkuja poole. ▶ Kui teil ei õnnestu luua internetiga ühendust ka pärast seda, kui olete proovinud oma internetiteenuse pakkuja soovitatud toiminguid, pöörduge abi saamiseks Samsungi volitatud hoolduskeskuse poole. ▶ Kui teie ruuter pole Wi-Fi-serdiga („Wi-Fi certified“) toode, ei pruugi POWERbot olla võimeline internetita ühendust looma.

Rakendus Samsung Connect

Rakenduse Samsung Connect allalaadimine

Rakenduse Samsung Connect saate alla laadida ja installida rakenduste poest (Google Play pood, Apple'i App Store või Samsung Galaxy Apps). Rakenduse leidmiseks otsige fraasi „Samsung Connect".

Märkus

Rakendus Samsung Connect nõuab operatsioonisüsteemi Android 6.0 (Marshmallow) või uuemat ning on optimeeritud Samsung Galaxy S-i ja Note'i seeria jaoks. See ei pruugi muude tootjate nutitelefonidega nõuetekohaselt töötada. Apple'i mudelite puhul nõuab rakendus operatsioonisüsteemi iOS 9 või uuemat. Rakendust Samsung Connect võidakse kasutatavuse ja jõudluse parandamiseks ette teatamata muuta.

Samsungi konto seadistamine

Enne rakenduse Samsung Connect kasutamist peate logima sisse Samsungi kontosse. Samsungi konto seadistamiseks võite järgida rakenduses Samsung Connect kuvatud juhiseid. ▶ Kui teil on Samsungi nutitelefon, saate lisada oma Samsungi konto ka nutitelefoni seadistusrakenduses. Seejärel logitakse teid Samsungi kontosse automaatselt sisse.

Seadme lisamine rakendusse Samsung Connect

1. Ühendage oma nutitelefon juhtmevaba ruuteriga.
2. Käivitage nutitelefonis rakendus Samsung Connect.
3. Kui ilmub hüpikteade, et leitud on uus seade, puudutage nuppu ADD NOW.
4. Kui hüpikteadet ei ilmu, puudutage nuppu + ja valige ühendatav seade loendist AVAILABLE DEVICES.
5. Kui teie seadet ei ole loendis kuvatud, lisage see käsitsi, valides seadme tüübi ja konkreetse seadmemudeli.
6. [Android] Seadme ühendamine toimub automaatselt.
7. [iOS] Avage seadistusrakendus ja valige Wi-Fi loendist suvand [Robot vacuum] Samsung.
8. Autentige, kui teil palutakse seda teha.
9. [Android] Juhtmeta ruuteriga ühendamine toimub automaatselt.
10. [iOS] Avage seadistusrakendus ja valige Wi-Fi loendist juhtmeta ruuter.
11. Ülejäänud seadistus toimub automaatselt. Seejärel lisatakse uus Device Card.

Märkus

▶ Kui teil ei õnnestu toote registreerimist lõpetada, tehke järgmist. - Proovige uuesti registreerida, järgides hüpikteadetes kuvatavaid suuniseid. - Kontrollige, kas teie juhtmeta ruuteri suvand UPnP on aktiivne, seejärel proovige registreerimistoiming uuesti teha. - Kontrollige, kas teie juhtmeta ruuter töötab juhtmeta režiimis, seejärel proovige registreerimistoiming uuesti teha. - Kui teil on kaks või enam POWERboti, lülitage teised POWERbotid välja, seejärel proovige see POWERbot uuesti registreerida. - Kui läheduses on mõni muu juhtmeta ruuter, mille SSID on sama kui teie juhtmeta ruuteril, võib registreerimine nurjuda.

Nutikas juhtimine ja Wi-Fi näidik

	Sees	Nutikas juhtimine on keelatud. (Kaugjuhtimispuldi saab siiski lubada.)
	Väljas	Nutikas juhtimine on lubatud.
	Sees POWERbot on juhtmeta ruuteriga ühendatud.
	Väljas POWERbot pääab juhtmeta ruuteriga ühendust luua.

▶ Kui nutikas juhtimine on keelatud, ei saa te POWERboti nutitelefoniga juhtida. ▶ Kui POWERbot ja nutitelefon pole ühendatud sama juhtmeta ruuteriga, võib olenevalt võrgu keskkonnast esineda reageerimisviivitust.

Rakendus Samsung Connect

Tarkvara värskendamine

▶ Kui POWERbot laeb dokkimisjaamas, loob see serveriga ühenduse ja kontrollib, kas saadaval on tarkvara. Uue tarkvara leidmisel laadib POWERbot selle automaatselt alla ja värskendab. ▶ Kui POWERboti laadimise ajal kuvatakse ekraanil teade „UP“, tähendab see, et värskendamine on pooleli. Oodake enne POWERboti kasutamist, kuni värskendamine on lõppenud.

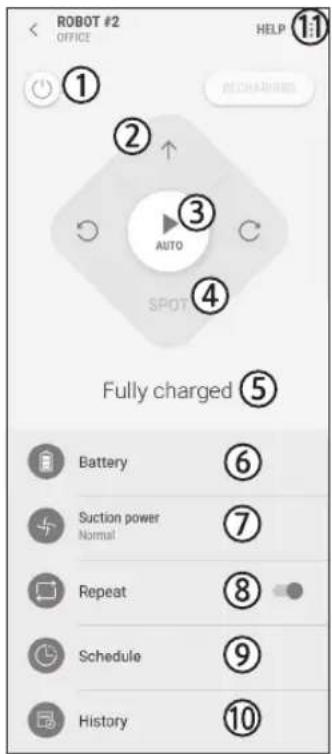

Rakenduse Samsung Connect kasutamine

▶ Kui puudutate rakenduses Samsung Connect seadme kaarti, käivitatakse teie seadme lisandmoodul.

1. Toide (sisse/väljas)
2. Suunanupud käsitsipuhastusrežiimiks (edasi, vasakule, paremale)
3. Automaatpuhastusrežiim (käivitamine/peatamine)
4. Punktpuhastusrežiim
5. Praegune olek
6. Aku olek
7. Imemisvõimsus
8. Kordamine (sees/väljas)
9. Ajakava (ühekordne/igapäevane)
10. Ajakava seadistuse avamisel sünkroonitakse seadme kellaaeg.
11. Ajastatud puhastamine käivitatakse ainult juhul, kui seade laeb dokkimisjaamas.
12. Puhastamise ajalugu
13. Seaded > häälijuhend

Märkused ja hoiatused

Laadimine

Märkus

Kui aku kuumeneb laadimise ajal üle, võib laadimine võtta kauem aega. Kui automaatne laadimine ei tööta, tehke järgmist.

• Lülitage hädaseiskamislüliti (POWERboti põhjal) välja ja uuesti sisse.
• Lahutage dokkimisjaama toitepistik vooluvõrgust ja ühendage uuesti. Lahutage dokkimisjaam vooluvõrgust, seejärel kontrollige, ega laadimisviikudel pole võõrkehi, ning puhastage POWERbot ja dokkimisjaama laadimisviigud kuiva lapiga.
• Kontrollige, ega dokkimisjaama lähedal pole takistusi, nt peegeldavad esemed, toolid jne.

Kui POWERbot on jäetud dokkimisjaamaga ühendamata, tühjeneb aku iseenesest.

• Püüdke tagada POWERboti laadimine dokkimisjaamas. (Kui aga plaanite kodust pikemaks ajaks lahkuda (nt minnes ärireisile või puhkusele jms), lülitage hädaseiskamislüliti välja ja eraldage dokkimisjaam vooluvõrgust.)

Kasutamine

Märkus

▶ POWERbot võib puhastamise ajal jääda lävepakkude jms taha kinni. - Tooge taaskäivitamiseks lülitage hädaseiskamislüliti välja, viige POWERbot kohta, kus see saab hõlpsasti liikuda, seejärel lülitage toide uuesti sisse. ▶ POWERbot ei saa korralikult puhastada alasid, kuhu ei pääse ligi (nt nurgad, seina ja diivani vahe jne). - Puhastage neid kohti regulaarselt mõne muu puhastusvahendiga.

▶ POWERbot ei saa suuremaid mustusekogumeid imeda, mistõttu võib osa mustusest pärast puhastamist põrandale jääda. - Puhastage neid kohti regulaarselt mõne muu puhastusvahendiga. Kui POWERbot on välja lülitatud, ei saa te seda kaugjuhtimispuldi toitenupust sisse lülitada. Vajutage pikalt POWERboti nuppu [Käivita/peata]. - Laadimise ajal ei saa punktpuhastusrežiimi käivitada. Kui vajutate laadimise ajal käsitsi-/punktpuhastuse nuppu, eemaldub POWERbot dokkimisjaamast ja lülitub ooterežiimi.

Puhastamine ja hooldus

Märkus

Kui pesite tolmukambrit ja filtrit veega, tehke järgmist. - Tolmukamber: puhkige vesi täielikult välja. - Filter: kuivatage see enne kasutamist täielikult varjulises kohas. - Automaatluugi tööriista puhastamisel ärge tõmmake seda liiga tugevasti välja.

Ettevaatust!

Olge filtri paigaldamisel või eemaldamisel ettevaatlik, kuna teie sõrmed võivad tolmukambri sisselaskeavasse kinni jääda. Võõrkehadest tingitud ummistuste vältimiseks ärge laske POWERbotil sisse tõmmata hambaorke, vatipatju vms. Kui võõrkehi on keeruline harja küljest eemaldada, pöörduge Samsungi volitatud hoolduskeskusesse.

Märkused ja hoiatused

Kuna hari eemaldab puhastamise ajal põrandalt mustust, võivad võõrkehad, nt niidid, pikad juuksekarvad jms, selle külge kinni jääda. Parima puhastustulemuse saamiseks kontrollige ja puhastage seda regulaarselt. ▶ Kui hari või harjakate pole pärast hooldamist õigesti kokku pandud, võib põrand kriimustuda või tootes esineda talitlushäireid. Seetõttu pange need õigesti kokku, järgides hooldusmeetodit.

Teave aku kohta

Märkus

Ostke akusid Samsungi volitatud keskustest ning enne ostu kontrollige akul olevat märgist ( ) mudeli nime. See aku on mõeldud ainult Samsung Electronicsi POWERboti jaoks. Ärge kasutage seda üheski muus tootes.

▶ Ärge võtke akut lahti ega muutke seda. - Ärge visake akut tulle ega soojendage seda. - Ärge pange laadimiskontaktide (+, -) vastu mingeid metallesemeid. Hoidke akut siseruumides (temperatuuril 0°C kuni 40°C). Aku talitlushäire korral ärge võtke seda ise koost lahti. Pöörduge lähimasse Samsungi hoolduskeskusesse. Mida rohkem on akut kasutatud, seda lühemaks muutub selle laadimisaeg ja kasutusaeg. Kui aku eluiga on ületatud ja see ei lae enam dokkimisjaamades korralikult, laske see Samsungi hoolduskeskuses vahetada. - Aku garantii on 6 kuud alates ostukuupäevast.

Infrapunasignaalide edastamine ei pruugi olla halogeenlampide valgusväljas või siseruumides ühtlane. ▶ POWERbot kasutab kolme tüüpi infrapunaseadmeid. Igal seadmel on erinev prioriteeditase. Seade ei pruugi töötada, kui selle signaali alistab kõrgema prioriteediga seade.

• Infrapunasignaali prioriteet: Nutikas juhtimine > dokkimisjaam

Erinevad infrapunasignaalid võivad üksteist segada ja põhjustada seadmete talitlushäireid, kui neid kasutatakse koos väikeses ruumis või üksteisele lähedal. Kui samaaegselt kasutatakse rohkem kui üht POWERboti, võib infrapunasignaalide segamine põhjustada häireid seadmete töös.

Teabekoodid

1 Kolm allolevat näidikut vilguvad ja kostab teabekoodide alarm.

2 Lülitage hädaseiskamislüliti välja, vaadake alltoodud sõnumeid ja toimige asjakohaselt.

3 Hädaseiskamislüliti sisselülitamisel teabekood kaob.

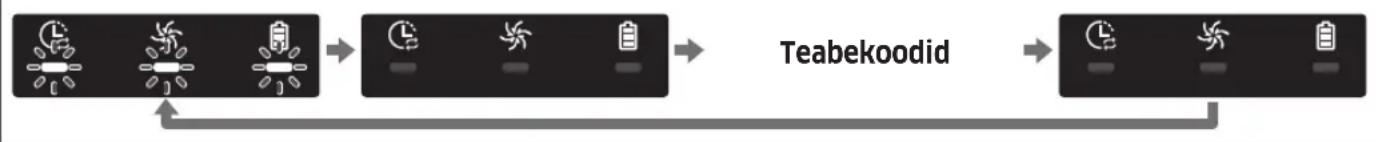

Teabekoodide animatsioon

Teabekoodid – kontroll-loend

PowerBot on liikumise ajal kuhugi kinni või lõksu jäänud. Lülitage hädaseiskamislüliti vãlja ja liigutage POWERbot teise kohta.

Harja külge on jäänud võörkeha. Lülitage hädaseiskamislüliti vãlja ja eemaldage võörkeha harja küljest.

Vasaku juhtratta külge on jäänud võörkeha. Lülitage hädaseiskamislüliti vãlja ja eemaldage võörkeha juhtratta küljest.

Parema juhtratta külge on jäänud võörkeha. Lülitage hädaseiskamislüliti vãlja ja eemaldage võörkeha juhtratta küljest.

Pörkeraua andurit tuleb kontrollida. Lülitage hädaseiskamislüliti vãlja ja uesti sisse. Kui teabekood ei kao, kontrollige, ega pörkeraua ja põhikorpuse vahel pole vãikesi võörkehi. Kui on, siis tõmmake kergelt pörkerauda ja eemaldage võörkeha.

Takistusandurile on jäänud võörkeha. Lülitage hädaseiskamislüliti vãlja ning puhistage eesmist ja tagumist andurit pehme lapiga.

Astmeandurile on jäänud võörkeha. Lülitage hädaseiskamislüliti vãlja ja puhistage astmeandurit pehme lapiga.

Põhitrükkplaati tuleb kontrollida. Lülitage toode vãlja ja taaskäivitage see. Kui sama probleem esinet korduvalt, on vajalik hoolduskontroll.

Teabekoodid

1 Kuvatakse allolev teabekood ja kõlab tõrkealarm.

2 Lülitage hädaseiskamislüliti välja, vaadake alltoodud suuniseid ja toimige asjakohaselt.

3 Hädaseiskamislüliti sisselülitamisel teabekood kaob.

Teabekoodid – kontroll-loend

1	POWERbot on liikumise ajal kuhugi kinni või lõksu jääänud. ►Lülitage hädaseiskamislüliti vãlja ja liigutage POWERbot teise kohta.
C 01	Harja külge on jääänud võörkeha. ►Lülitage hädaseiskamislüliti vãlja ja eemaldage võörkeha harja küljest.
C 02	Vasaku juhtratta külge on jääänud võörkeha. ►Lülitage hädaseiskamislüliti vãlja ja eemaldage võörkeha juhtratta küljest.
C 03	Parema juhtratta külge on jääänud võörkeha. ►Lülitage hädaseiskamislüliti vãlja ja eemaldage võörkeha juhtratta küljest.
C 05	Pörkeraua andurit tuleb kontrollida. ►Lülitage hädaseiskamislüliti vãlja ja uesti sisse. ►Kui teabekood ei kao, kontrollige, ega pörkeraua ja põhikorpuse vahel pole vãikesi võörkehi. Kui on, siis tommake kergelt pörkerauda ja eemaldage võörkeha.
C 06	Takistusandurile on jääänud võörkeha. ►Lülitage hädaseiskamislüliti vãlja ning puhistage eesmist ja tagumist andurit pehme lapiga.
C 07	Astmeandurile on jääänud võörkeha. ►Lülitage hädaseiskamislüliti vãlja ja puhistage astmeandurit pehme lapiga.
C 11	Põhitrükkplaati tuleb kontrollida. ►Lülitage toode vãlja ja taaskäivitage see. Kui sama probleem esineb korduvalt, on vajalik hoolduskontroll.

Tõrkeotsing

Probleem Kontroll-loiend
POWERbot ei tõöta üldse.	■ Kontrollige, kas hädaseiskamislūliti on sisse lūlitatud. ■ Kontrollige, kas kuvapaneeil kuvatakse kõik ikoonid. ■ Kontrollige, ega POWERbot aku pole tuhi. - Kui kuvatakse teade „Lo“, viige POWERbot laadimiseks dokkimisjaama. - Kui akunäidik vilgub, pange POWERbot laadimiseks käsitsi dokkimisjaama. (Ainult seeria SR1*M701***) ■ Kui kaugjuhtimispult ei tõöta, asendage patareid (AAA-tüüpi).
POWERbot seiskus puhastustimoingu ajal.	■ Kui kuvapaneeil kuvatakse teade „Lo“, viige POWERbot laadimiseks dokkimisjaama. ■ Kui akunäidik vilgub, pange POWERbot laadimiseks käsitsi dokkimisjaama. (Ainult seeria SR1*M701***) ■ Kui POWERbot on jäänud takistuste (nt juhe, lvävapakk jms) taha kinni, tõstke see üles ja viige takistusest eemaile. - Kui juhtratta külge on jäänud kangas või niit, lūlitage hädaseiskamislūliti välja ja eemaldage kangas või niit enne seadme uesti kasutamist.
Imemisvöimsus on väike.	■ Kui filtrikontrolli nädik põleb, lūlitage hädaseiskamislūliti välja ja puhastage tolmukamber. ■ Kui tolmukambris on liiga palju tolmu, võib imemisvöimsus vähene Lūlitage hädaseiskamislūliti välja ja tühjendage tolmukamber. ■ Kui sissevötuava (POWERbot põhjal) on võörkeha tõttu ummistunud lūlitage hädaseiskamislūliti välja ja eemaldage võörkeha sissevötuavast. ■ Kui mürøotamult suureneb, lūlitage hädaseiskamislūliti välja ja tühjendage tolmukamber.
POWERbot ei leia dokkimisjaama.	■ Kontrollige, et poleks voolukatkestust või toitejuhe seinakontaktist eemaldatud. ■ Eemaldage dokkimisaama ümbert takistused, mis võivad segada POWERbotil dokkimisaama naasmist. ■ Kui laadimisviikudel on võörkehi, võib laadimine olla häriritud. Eemaldage viikudelt võörkehad.
POWERbot puhasstab järsku diagonaalselt.	■ Kontrollige, kas dokkimisaam on paigaldatud piki puitpöranda Südd või pörandaplaate. ■ POWERbot võib puhasada diagonaalsuunas, kui liigub teisele alale, kasutades lühimat marsruuti. Samuti võib see liikuda diagonaalselt ka siis, kui on puutunud vastu takistust nurga all, kui on laadinud dokkimisaamas nurga all või kui puit-/plaatpöranda Südd on sellise nurga all.
Punktpuhasus ei tõöta.	■ Kui suunate punase tule otse POWERbotile, ei pruugi see soovitud suunas liikuda. - Suunate punane tuli pörandale 0,5 m ulatuses POWERboti asukohast. * Arge kasutage punktpuhasust osese päikesevalguse või ereda valguse käes ega tumedatel pörandatel.

Tõrkeotsing

Probleem Kontroll-loend
Installisin rakenduseSamsung Connect, kuid ei saa POWERboti ühendada.	➢Saate toodet kasutada pärast seda, kui olete ühendanud juhtmetaruuteri ja POWERboti lihtsa seadistuse abil, järgides suuniseid.
Ma ei saa Samsungi kontole sisse logida.	➢Kontrollige omå ID-d ja parooli Samsungi konto kuval.
Kuvatakse teade, mis ütleb, et lihtsa seadistuse ajal ilmnes tõrge.	➢Seadistamine võib ajutiselt nurjuda olenevalt juhtmetaruuteri võimuu de takistuste kaugusest. Proovige mõne aja pärast uesti.
Tooted ei tõöta, kuigi nutitelefon on POWERbotiga ùigesti ühendatud.	➢Lülitage rakendus Samsung Connect välja ja käivitage uesti või lahutage nutitelefon juhtmetaruuterist ning ühendage uesti. Võite ka POWERboti toite välja ja uesti sisse lūlitada, oodata mõne minutinng seejärel käivitada uesti rakenduse Samsung Connect.
Rakenduse Samsung Connect funktsoonid ei toimi.	➢Kontrollige, kas POWERboti nutika juhtimise blokeermisfunktsion on seadistatud. (Kui Nutikas juhtimine on lukustatud, ei pole Wi-Fi-näidik.)
Rakendus Samsung Connect Robot Vacuum ei käivitu.	➢Kontrollige, kas POWERbot on juhtmeta ruuteriga ühendatud.
POWERbot ei ole Wi-Fi-ga ühendatud.	➢Kontrollige juhtmeta ruuteri seadistuse olekut.
Intelligentne võimsuse reguleerimise funktsoon tõytab tavalisel pörandal.	➢Kontrollige, ega pörand pole ebaühtlane. Sellisel juhul tõytab POWERbot nii, et korpus on veidi ülespoole kergitatud.➢Kontrollige, ega POWERboti põhjal oeval astmeanduril pole võörkeh.➢Kontrollige, ega pörand pole tume.
Intelligentne võimsuse reguleerimise funktsoon ei tõöta.	➢Kui POWERbot puhasstab lühikeste kiududega ja eredavärvilistvaipa, võib see tuvastada vaiba pörandana ja sellisel juhul ei pruugi intelligentne võimsuse reguleerimise funktsoon toimida.
Äare puhasamise funktsoon ei tõöta.	➢Kui POWERbot ei suuda seina tuvastada, ei pruugi äre puhasamisefunktsoon toimida.- Kui seina ees on peegeldavast materjalist takistus- Kui sein on valmistatud peegeldavast materjalist- Kui sein on tumedat ∀rvi
Äare puhasamise funktsoon tõytab, kuigi seina ega nurka pole.	➢Kontrollige, ega väikesed takistused ei moodusta kitsast ruumi.➢Kui POWERbot tuvastab eespool asuva takistuse sinana, võib ärepuhasamise funktsoon aktiveeruda.
Äare puhasamise funktsoon tõytab, kuigi POWERbot poleseina ega nurga lähedal.	➢Kui POWERboti tuvastatav nurk on suure kraadiga, võib ärepuhasamise funktsoon tõytadaseinale või nurgale lähenemata.

• Käesolevaga kinnitab Samsung Electronics, et raadioseadme tüüp vastab direktiivile 2014/53/EL. EL-i vastavusdeklaratsiooni täistekst on saadaval internetis järgmisel aadressil. Ametliku vastavusdeklaratsiooni leiate aadressilt http://www.samsung.com, avage menüü Tugi > Otsi toote tuge ja sisestage seejärel mudeli nimi.

Probleem Kontroll-loend
Rakendust Samsung Connect ei saa installida.	▶Rakendus Samsung Connect tõotab operatsionisüsteemis Android OS 6.0 või uuemas ja iOS 10 või uuemas. ▶Rakenduse Samsung Connect toetatud operatsionisüsteemi version võib hiljem mutuda. ▶Ruuditud nutiseadmete puhul pole standardne installime ja kasutamine garanteeritud.
Kuvatakse toote registreerimistörge.	▶Proovige toode uuesti registreerida, järgides hupikteateid. ▶Vt kasutsjuhendi jaotist „Juhtmeta routeri seadistamine". ▶Vt toote registreerimise samme kasutsjuhendi jaotisest „Seadme lisamine rakendusse Samsung Connect" ▶Kui toote registreerimine nurjub korduvalt, låthestingAGE POWERbot ja nutitelefon, käivitage rakendus Samsung Connect uuesti ja provövige toode registreerida. ▶Rakendusse sisselogimiseks ja toote registreerimises taleb kasutada sama Samsungi kontot. ▶Kõik kasutajad peavad kasutama samas riigis valja antud Samsungi kontot.
Toote registreerimise ajal vajutatakse pikalt laadmisnuppu, kuid järgmist Sammu ei kuvata.	▶Vajutage laadmisnuppu, kuni kuulete piiksu. ▶Kui järgmist sammu mõne sekundi jooksul ei kuvata, vajutage veel üks kord laadmisnuppu.
Toote registreerimise ajal e i ole võimalik ruuterit, millega soovin ühenduse luua, otsida.	▶Tühistage toote registreerimine, käivitage rakendus Samsung Connect uuesti ja provövige veel kord registreerida.
Toote registreerimise ajal pole pääsupunktti parool 1111122222 öigesti sisestatud.	▶Vajutage võrguloendis pikalt valikut [Robot Vacuum] Samsung ja kustutage võrk, et parool låthestada.
Toote registreerimise ajal pole ühendatava juhtmeta ruuteri parool öigesti sisestatud.	▶Tühistage toote registreerimine, käivitage rakendus Samsung Connect uuesti ja provövige veel kord registreerida. ▶Vajutage võrguloendis pikalt juhtmeta ruuterit, millega sooovite ühenduse luua, ja kustutage võrk, et parool låthestada.
Rakenduse Samsung Connect ja POWERboti vaheline ühendus katkeb, kuigi toode on registreeritud.	▶Värskendage kuva ja oodake. ▶Käivitage rakendus Samsung Connect uuesti. ▶Konträttige, ega tegemist pole internetiühenduse probleemiga. Tavapärast:tõd võib eriti hairida tulemüür.

Tõrkeotsing

Probleem Kontroll-loend
Rakenduse tavapärase:töötamise ajal katkebootamatult rakenduseSamsung Connect jaPOWERboti vaheline ühendus.	➢Uhendus võib katkeda, kui POWERbot on juhtmeta ruuterist liiga kaugel.Lähtestage POWERbot ja nutitelefon ning kontrollige uesti ühendust.Kui ühendus katkeb korduvalt, provivige toode uesti registreerida.Juhtmeta ruuteri SSID/parooli muutmisel provivige toode uesti registreerida.
Rakendusega SamsungConnect juhtimine ei toimi,kuna kaugjuhtimisfunktsionon keelatud.	➢Kaugjuhtimisfunktsion on keelatud olekus. Lülitagekaugjuhtimisfunktsion kaugjuhtimispuldi abil lubatud olekusse.

Hoiatused aku kohta

Selle toote akut ei tohi ise eemaldada (ega üritada seda teha). Aku asendamiseks peate pöörduma oma teenusepakkuja või sõltumatu kvalifitseeritud spetsialisti poole. Need suunised on koostatud üksnes teie teenusepakkuja või sõltumatu kvalifitseeritud spetsialisti jaoks.

OHUTUSE NIMEL ÄRGE PÜÜDKE AKUT ISE EEMALDADA EGA VISKAKE SEDA TULLE. ÄRGE VÕTKE AKUT KOOST LAHTI, PURUSTAGE EGA AUGUSTAGE SEDA.

Aku eemaldamine

POWERboti lahtivõtmiseks eemaldage see laadijast/dokkimisjaamast. Ohutuse nimel peate POWERboti enne lahtivõtmist välja lülitama.

2 Eemaldage tolmukambri kaas.

3 Eemaldage aku pesast ja lahutage liitmikust.

Selle toote akude õige kasutuselt kõrvaldamine

(Kehtib eraldi akutagastussüsteemidega riikides)

Märge akul, kasutusjuhendil või pakendil näitab, et selle toote akut ei tohi kasutuselt kõrvaldada olmeprügina. Kui on märgitud, tähistab keemiline sümbol Hg, Cd või Pb, et aku sisaldab elavhõbedat, kaadmiumi või pliid üle EU direktiivis 2006/66 lubatud taseme.

Selle tootega kaasas olevat laetavat akut ei tohi kasutaja ise vahetada. Akuvahetuse kohta teabe saamiseks võtke ühendust oma teenusepakkujaga. Ärge püüdke akut eemaldada ega visake seda tulle. Ärge võtke akut koost lahti, purustage ega augustage seda. Kui kavatsete toote ära visata, kasutab jäätmekogumisjaam toote ja selle aku puhul vajalikke ringlussevõtumeetmeid ja töötlust.

Avatud lähtekoodi teatis

Selle toote tarkvara sisaldab avatud lähtekoodiga tarkvara. Võite hankida vastava täieliku lähtekoodi kolmeks aastaks alates toote viimasest tarnekuupäevast, saates meili aadressile mailto:[e-mail].

Samuti on võimalik hankida vastav täielik lähtekood füüsilisel kandjal, nt CD-ROM-il, mille eest küsitakse väikest tasu.

Järgmiselt URL-ilt http://opensource.samsung.com/opensource/VR7000_A20_TZ/seq/0 leiate kättesaadavaks tehtud lähtekoodi allalaadimislehe ja selle tootega seotud avatud lähtekoodi litsentsiteabe. See pakkumine kehtib kõigile selle teabe saajaile.

Tehnilised andmed

Klassifikatsion	Üksus		Üksikasjalik teave
			SR1*M701***	SR1*M702***SR1*M703***
Mehaanilised andmed (POWERbot)	Suurus (S × K × P) 340 mm		× 97 mm × 348 mm
	Mass 4 kg
	Andur Laekuju tuvastamine (Visionary mapping plus TM)
	POWERboti nupuTÜüp Puutenüpp
Toite tehnilised andmed	Toitepinge Vahelduvvöpl 100-240 V, 50/60 Hz
	Energiatarve 80 W
	Aku andmed 21,6 V / 38,8 Wh
Puhastamine	Laadimistüüp Automaatne laadimine / käsitsi laadimine
	Puhastusrežiim		Automaat-, punktpuhastus, igapäevane graafik	Automaat-, punkt-, kordus-, käsitsipuhastus, ühekordne graafik, igapäevane graafik
	Laadimisaeg Umbes 240 minutit
	Puhastusaeg (köval pörandal)	Maksimaalne režiim	Umbes 30 minutit
		Tavarežiim Umbes 60 minutit
Wi-Fi	Sagedusvahemik 2412-2472 MHz
	Saatja võimsus (max) 20 dBm

Klassifikatsion	Üksus		Üksikasjalik teave
Mehaanilised andmed (POWERbot)	Suurus (S × K × P) 340 mm		× 97 mm × 348 mm
	Mass		4,3 kg
	Andur Laekuju tuvastamine (Visionary mapping plus TM)
	POWERboti nupuTÜüp		Puutenupp
Toite tehnilised andmed	Toitepinge Vahelduvvöpl 100-240 V, 50/60 Hz
	Energiatarve		130 W
	Aku andmed 21,6 V / 77,8 Wh
Puhastamine	Laadimistüüp Automaatne laadimine / käsitsi laadimine
	Puhastusrežiim		Automaat-, punkt-, kordus-, käsitsipuhastus, ühekordne graafik, igapäevane graafik
	Laadimisaeg Umbes 160 minutit
	Puhastusaeg (köval pörandal)	Maksimaalne režiim	Umbes 30 minutit
		Tavarežiim Umbes 60 minutit
		Vaikne režiim	Umbes 90 minutit
Wi-Fi	Sagedusvahemik 2412-2472 MHz
	Saatja võimsus (max) 20 dBm

* Toote täiustamise eesmärgil võidakse toote kujundust ja tehnilisi andmeid ette teatamata muuta. * Laadimis- ja puhastusajad võivad erineda olenevalt kasutustingimustest.

SAMSUNG

POWERbot

Kasutusjuhend
